System markiz markilux planet. Innowacyjny system parasoli markizowych. markilux.com

Transkrypt

1 Innowacyjny system parasoli markizowych.

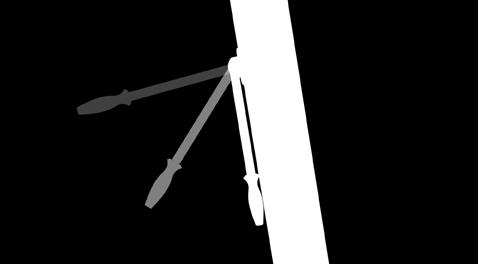

2 Właściwości produktu 4 Klasa odporności na wiatr 2 Siła wiatru km/h 7,5,4 m/s planet flex: zakres wychylenia 300, wczepiane co 30 2 planet flex: komfortowo obracana przez mechanizm dźwigniowo-obrotowy Easy Go 3 Zwiększona ochrona przez dodatkowy cień Schattenplus, faza wyciągania 1) 4 Optyka harmonizująca z językiem formy markiz przegubowych markilux 1) Wyposażenie opcjonalne 74

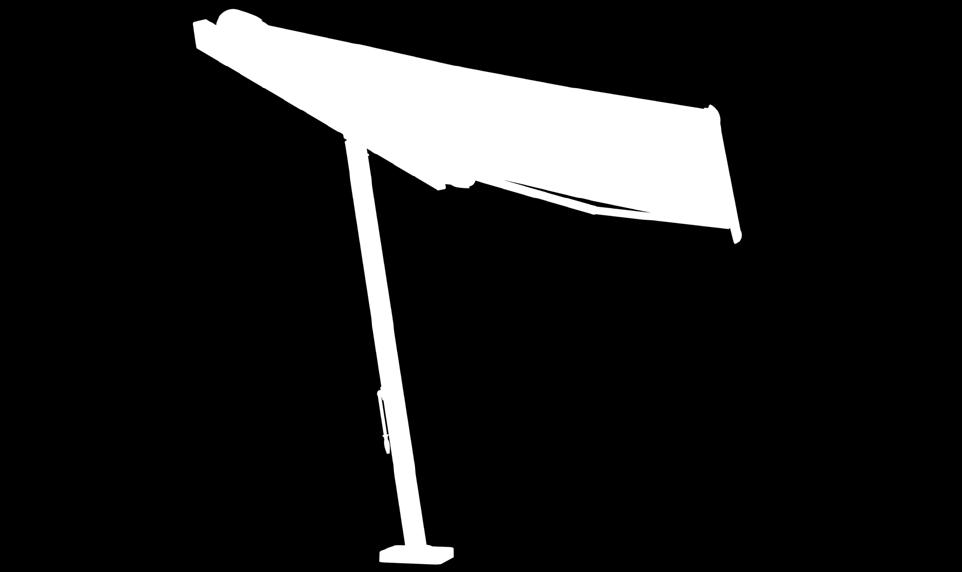

3 Właściwości produktu Opis Wolnostojący system stojaków markiz z lakierowanego proszkowo aluminium z okrągłym, aluminiowym słupkiem i prostokątną poprzecznicą do umieszczenia markizy przegubowej. Planet flex dostępna również w wariancie obrotowym. Specyfika Idealny element aranżacyjny w ogrodach jak również w hotelarstwie i gastronomii. Funkcjonalna, o niepowtarzalnym wyglądzie i eleganckim wzornictwie Dostępna w dwóch wersjach: wolnostojąca jako fix lub opcjonalnie obrotowa do 335 jako flex flex obrotowa dzięki mechanizmowi dźwigniowo-obrotowemu easy go z dźwignią sterującą ze stali szlachetnej do obsługi ręcznej. Różnorodne kombinacje z modelami markiz przegubowych markilux Warstwa proszkowa w siedmiu standardowych kolorach stelaży markilux albo w kolorze specjalnym Wymiary Łączna wysokość standard około 295 cm Słupek dostępny również w wysokości pośredniej Nachylenie słupka patrząc przodem około z prostopadłej do tyłu Szerokość poprzecznicy jest równa szerokości markizy. Zależnie od modelu można umieszczać markizy przegubowe markilux do 600/6 300 cm albo też 500/5 350 cm także z dodatkowym cieniem schattenplus Profile markiz Aluminium tłoczone, w jakości fasadowej, lakierowane proszkowo Słupek, okrągły, ø 0 mm Podnóżek słupka okrągły ø 360 mm, stal ocynkowana Poprzecznica prostokątna, wysokość 0 mm szerokość 80 mm Wyposażenie dodatkowe Atrakcyjna pokrywa podnóżków słupków, aluminium odlewane ciśnieniowo, lakierowane proszkowo Prowadzenie kabla przez słupek i poprzecznicę przygotowane fabrycznie Komplet mocujący do fundamentu śrubowego krinner Profil osłonowy (kolor biel komunikacyjna RAL 96 albo zbliżony do szarego antracytu RAL 76) do rowków uchwytowych poprzecznicy Zezwolenie budowlane Uwaga! Systemy zacieniania są regionalnie uzależnione obowiązkiem posiadania zezwoleń budowlanych! 75

4 Kolory stelaży Kolory markiz markilux bez dopłaty iel komunikacyjna RAL 96 iałe aluminium RAL 90 Szarobrunatny podobny do RAL 89 Kremowo biały strukuralny 53 1) Hawana brąz strukturalny 59 1) Szaro kamienny metalik 52 1) Antracytowy metalik 52 1) Powłoki specjalne Kolor specjalny RAL za dopłatą kolory matowe, metalik i perłowe oraz inne systemy kolorów (D, Tiger etc.) na zapytanie. Wszystkie farby stelażowe dostępne także z podwyższoną ochroną antykorozyjną za dopłatą. 1) Farba strukturalna Zastrzeżone odstępstwa kolorystyczne w ilustracjach i wykonaniu. 76

5 Przegląd kombinacji markiz z ramionami przegubowymi markilux 6000 markilux 50 markilux 00 / 00 stretch / 50 markilux 00 / 00 stretch / stretch Zestawienie wymiarów H DH AH SH AH = Rozmiar zamawiany = wysokość instalacji G = Zbrojenie koszowe z ukształtowanych mat q8 DH = Wysokość prześwitu = Fundament betonowy H = Wysięg M = Rozmiar zamawiany = szerokość markizy = szerokość poprzecznicy Q = Szerokość belki SH = Wysokość podpory L = Z lewej P = Z prawej V = Z przodu M Q markilux 990 V t = R Ø Ø 300 Ø Ø Ø L G Do wykonania przez inwestora: fundamenty betonowe klasy wytrzymałości betonu na nacisk C/30 (poprzednio ) z koszem zbrojenia z 6 sztuk prętów zbrojeniowych Ø 6 mm Mocowanie na fundamentach betonowych Za pomocą bolców kotwiących Fischer FAZ II /50 ze stali szlachetnej A4 z podkładkami wg DIN 91 (lub równorzędnymi) Alternatywny montaż za pomocą fundamentów śrubowych Krinner. Dostępne adaptacyjne zestawy mocujące. wymiar w mm 77

6 Zakres wychylenia flex Markiza flex dzięki mechanizmowi obrotowej dźwigni Easy Go ma zaprogramowany zakres zatrzaśnięcia 300. Aby można było optymalnie wykorzystać oferowany przez to obszar zacienienia, pozostałe 60 należy skierować na północ. V 300 S W L ERP R O N 60 H = 300 H A 5 30 = 0 SW = 335 ERP = 30 ERP = = 0 ERP = punkt zatrzasku SW = zakres wychylenia H = z tyłu L P V = z lewej = z prawej = z przodu 78

7 Promienie wychylenia flex M r H SW = 335 Uwaga! Aby możliwe było wykorzystanie całego zakresu wychylenia flex wewnątrz podanego promienia nie wolno umieszczać przedmiotów lub obiektów stanowiących przeszkodę. Zależnie od modelu można umieszczać markizy przegubowe markilux do 600/6 300 cm albo też 500/5 350 cm. Należy przestrzegać tabeli wymiarów określonych modeli! Promienie wychylenia flex z markizami markilux markilux ES-1, 6000, 50, 3300 pur, 00,, 00 basic, 990, 930 swing markilux 00, 50 H Szerokość markizy Szerokość markizy H markilux 00 stretch, stretch markilux 00 stretch Szerokość markizy Szerokość markizy H H H = Wysięg r = Promień wychylenia SW = Zakres wychylenia wymiar w cm 79

8 Zestawienie wymiarów fix (wolnostojąca), przykład z markilux 6000 M M Q Q M Q = Fundament betonowy z koszem zbrojeniowym GR = Rączka flex (obrotowa), przykład z markilux GR A A A A 570 A A 0 0 t = mm t = mm Ø Ø Ø 300 Ø 360 A A Ø 300 Ø 360 A A M = Rozmiar zamawiany = szerokość markizy = szerokość poprzecznicy Q = Szerokość belki t = Grubość wymiar w mm 0 t = mm Ø 97 Ø 300 Ø 360 A A 80

9 Wysokość prześwitu pod wysięgiem fix i planet flex fix flex wymiar w mm 81

10 Zestawienie wymiarów Pokrywy do stóp Pokrywa stóp do fix Pokrywa stóp do flex Pokrywa stóp do fix A A A A 4 Ø 1 R 45 Pokrywa stóp flex A A 70 4 A A 4 4 Ø 2 R 45 wymiar w mm 82
