OPIS TECHNICZNY do remontu stadionu MGKS DRZEWICA

Transkrypt

1 OPIS TECHNICZNY do remontu stadionu MGKS DRZEWICA 1. Podstawa opracowania 1.1. Podkład geodezyjny w skali 1 : Umowa z Inwestorem na wykonanie projektu remontu 1.3. Wytyczne PZPN 1.4. Ocena istniejącego stanu stadionu 2. Opis stanu istniejącego: 1.1. Płyta boiska trawiasta o wymiarach 106 x 70 m 2.1. Trybuny Ziemne, umocnione płytami betonowymi, szerokość i wysokość trybun ok. 30 cm. Trybuna od strony ulicy posiada 5 poziomów siedzisk, a przeciwległa trybuna 4 poziomy, pierwsze poziomy siedzisk obydwu trybun licząc od strony płyty boiska znajdują się w poziomie boiska Ławki trybun Siedziska z elementów drewnianych, 2 lub 3 szt. o grubości 4,5 cm, mocowane do łat drewnianych o wymiarach 4,5 x 10 cm, łaty z kolei są ułożone na słupkach betonowych i przykręcone do nich śrubami ø 8, rozstaw słupków co ok. 215 cm. Wysokość słupków 3 cm, przekrój 31 x 10 cm. Odległość górnej płaszczyzny siedziska od terenu wynosi 45 cm Ogrodzenie działki, Przęsłowe, słupki i przęsła z prefabrykowanych elementów żelbetowych. Wysokość ogrodzenia 200 cm, szerokość przęseł 210 cm 2.4. Ogrodzenie boiska Wysokości 106 cm od terenu, przęsłowe w konstrukcji stalowej, słupki ø 6 cm, przęsła z prętów ø 8 mm, ujętych w kątownikach 30 x 30 x 4, rozstaw prętów co 16 cm. Rozstaw słupków co 312 cm, przęsła i słupki łączone przyspawanymi do nich płaskownikami o wymiarach 5,5 x 13 x 0,5 cm 2.5. Schody prowadzące na trybuny Betonowe, wylewane na gruncie, ujęte w krawężniki betonowe o zróżnicowanych wysokościach i szerokościach 2.6. Balustrady schodów trybun, z kątowników 40 x 40 i prętów zbrojeniowych ø18, wysokość balustrad 90 cm Wiaty zawodników rezerwowych, w konstrukcji stalowej, z blachy gr. 1,5 mm i kątowników. Szerokość wiaty 46 cm, (ściana boczna), wysokość cm, podłoga zagłębiona w terenie ok. 20 cm 3. Wnioski i zalecenia Stan techniczny trybun jest zły, poszczególne poziomy uległy deformacji, ławki konstrukcje podtrzymujące uległy zniszczeniu, występują znaczne ubytki. Balustrady i

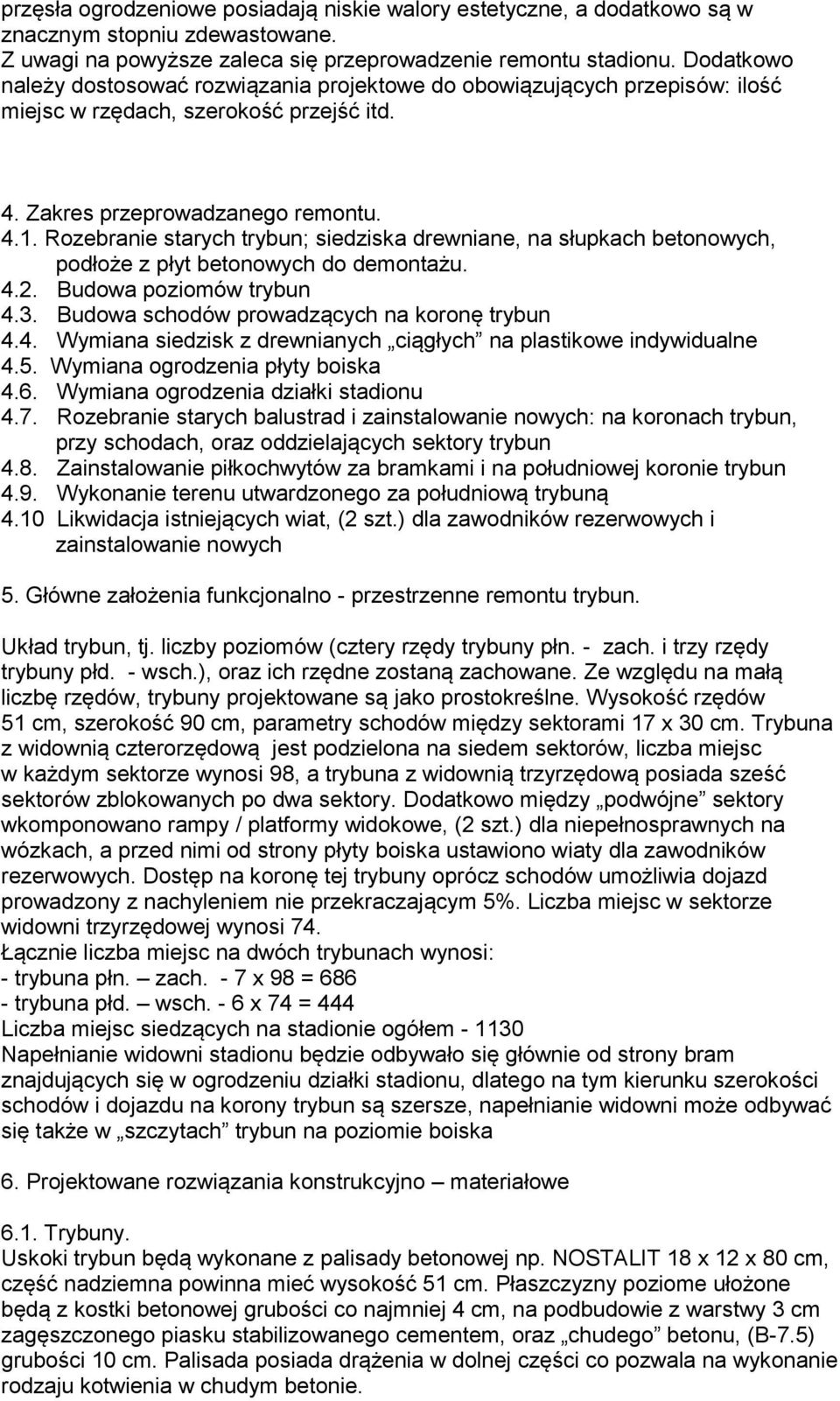

2 przęsła ogrodzeniowe posiadają niskie walory estetyczne, a dodatkowo są w znacznym stopniu zdewastowane. Z uwagi na powyższe zaleca się przeprowadzenie remontu stadionu. Dodatkowo należy dostosować rozwiązania projektowe do obowiązujących przepisów: ilość miejsc w rzędach, szerokość przejść itd. 4. Zakres przeprowadzanego remontu Rozebranie starych trybun; siedziska drewniane, na słupkach betonowych, podłoże z płyt betonowych do demontażu Budowa poziomów trybun 4.3. Budowa schodów prowadzących na koronę trybun 4.4. Wymiana siedzisk z drewnianych ciągłych na plastikowe indywidualne 4.5. Wymiana ogrodzenia płyty boiska 4.6. Wymiana ogrodzenia działki stadionu 4.7. Rozebranie starych balustrad i zainstalowanie nowych: na koronach trybun, przy schodach, oraz oddzielających sektory trybun 4.8. Zainstalowanie piłkochwytów za bramkami i na południowej koronie trybun 4.9. Wykonanie terenu utwardzonego za południową trybuną 4.10 Likwidacja istniejących wiat, (2 szt.) dla zawodników rezerwowych i zainstalowanie nowych 5. Główne założenia funkcjonalno - przestrzenne remontu trybun. Układ trybun, tj. liczby poziomów (cztery rzędy trybuny płn. - zach. i trzy rzędy trybuny płd. - wsch.), oraz ich rzędne zostaną zachowane. Ze względu na małą liczbę rzędów, trybuny projektowane są jako prostokreślne. Wysokość rzędów 51 cm, szerokość 90 cm, parametry schodów między sektorami 17 x 30 cm. Trybuna z widownią czterorzędową jest podzielona na siedem sektorów, liczba miejsc w każdym sektorze wynosi 98, a trybuna z widownią trzyrzędową posiada sześć sektorów zblokowanych po dwa sektory. Dodatkowo między podwójne sektory wkomponowano rampy / platformy widokowe, (2 szt.) dla niepełnosprawnych na wózkach, a przed nimi od strony płyty boiska ustawiono wiaty dla zawodników rezerwowych. Dostęp na koronę tej trybuny oprócz schodów umożliwia dojazd prowadzony z nachyleniem nie przekraczającym 5%. Liczba miejsc w sektorze widowni trzyrzędowej wynosi 74. Łącznie liczba miejsc na dwóch trybunach wynosi: - trybuna płn. zach. - 7 x 98 = trybuna płd. wsch. - 6 x 74 = 444 Liczba miejsc siedzących na stadionie ogółem Napełnianie widowni stadionu będzie odbywało się głównie od strony bram znajdujących się w ogrodzeniu działki stadionu, dlatego na tym kierunku szerokości schodów i dojazdu na korony trybun są szersze, napełnianie widowni może odbywać się także w szczytach trybun na poziomie boiska 6. Projektowane rozwiązania konstrukcyjno materiałowe 6.1. Trybuny. Uskoki trybun będą wykonane z palisady betonowej np. NOSTALIT 18 x 12 x 80 cm, część nadziemna powinna mieć wysokość 51 cm. Płaszczyzny poziome ułożone będą z kostki betonowej grubości co najmniej 4 cm, na podbudowie z warstwy 3 cm zagęszczonego piasku stabilizowanego cementem, oraz chudego betonu, (B-7.5) grubości 10 cm. Palisada posiada drążenia w dolnej części co pozwala na wykonanie rodzaju kotwienia w chudym betonie.

3 Palisady zabetonować w chudym betonie zaczynając od najniższego poziomu, wypionować i następnie uzupełnić chudy beton do górnej warstwy Mury oporowe, schody między sektorami i na korony trybun, cokół ogrodzenia oddzielającego trybuny od boiska, ściany boczne trybun i schodów. Żelbetowe, monolityczne z betonu architektonicznego, B-15, szczelnego, szalowanie należy wykonać z elementów gładkich, mieszankę starannie odpowietrzyć, (zagęścić) w celu uzyskania gładkiej powierzchni. Krawędzie elementów należy fazować, (2-3 cm). Trybuny będą dylatowane na odcinki nie przekraczające 20 m. Zbrojenie ze stali A Ogrodzenie płyty boiska, balustrady, pochwyty z rur stalowych, ocynkowanych o przekroju kwadratowym, 60 x 60 mm, krawędzie sfazowane, wypełnienia z płaskowników 10 x 45 mm. Zamocowanie słupków w podłożu betonowym przy pomocy marek, lub wkrętów, chemicznie. Dopuszcza się zastosowanie rozwiązań alternatywnych w formie zbliżonej do zaproponowanych, po akceptacji Inwestora i projektanta Siedziska widowni. Wysokość siedzisk co najmniej 30 cm np. firmy PROSTAR, model WO - 06, wykonane metodą wtryskową z wysokiej jakości stabilizowanego polipropylenu - kopolimeru blokowego, odpornego na niskie i wysokie temperatury, oraz odpornego na promieniowanie UV. Krzesła z powodu zastosowania na obiekcie otwartym, powinny mieć w środkowej części siedziska otwór umożliwiający odprowadzenie wody deszczowej. Każde krzesło można będzie oznaczyć przez zamocowanie tabliczki z numerem, umieszczonej w specjalnie przygotowanym miejscu. Mocowanie siedzisk do płaszczyzny pionowej przy pomocy konstrukcji metalowej wsporczej, wiszącej, kołkami rozporowymi lub śrubami. W związku z sytuacją, gdzie kotwienie powinno przechodzić przez drążone elementy palisady i kończyć się w betonie, znajdującym się za nią, zaleca się wykonanie kotwienia przy pomocy kotew niestandardowych np.firmy FISHER, o numerach kodów: 45266, FBN II 12/100 (12 x 196) lub 45267, FBN II 12/120 (12 x 216). Dopuszcza się możliwość kotwienia siedzisk w podłożu, za pośrednictwem pionowych, metalowych konstrukcji wsporczych. Zastosowane siedziska powinny posiadać atesty: trudnozapalności, toksyczności i wytrzymałościowe Piłkochwyty. Należy przyjąć rozwiązania systemowe np. firmy HUCK. Słupy aluminiowe, malowane proszkowo, o profilu kwadratowym 80 x 80 mm, osadzone w zabetonowanych 70 cm trzpieniach, (tulejach) stalowych, mocowane do nich za pomocą śrub, posiadają dodatkowo ożebrowanie wzmacniające system i ułatwiające montaż siatki przy pomocy specjalnych teflonowych haczyków, umieszczanych w wyprofilowanych prowadnicach. Rozstaw słupów nie powinien przekraczać 600 cm. Siatka polipropylenowa bezwęzłowa o podwyższonej wytrzymałości, odporności na warunki atmosferyczne i zabrudzenia, niepalna. Przekrój linek 3-5 mm, wielkość oczek nie więcej niż 120 mm. Zawieszenie siatki przy pomocy linki stalowej, karabińczyków ze stali ocynkowanej, oraz śrub rzymskich służących do naciągania linki. W razie potrzeby istnieje możliwość szybkiego demontażu i ponownego montażu systemu i np. jego przechowywania w okresie zimowych. Rozmieszczenie piłkochwytów zaproponowano za bramkami boiska piłkarskiego w odległości 1056cm i od ogrodzenia płyty boiska 115 cm. Siedem segmentów o rozstawie osiowym słupów co ok. 550 cm, wysokość piłkochwytu 600 cm. Dodatkowo piłkochwyt będzie zainstalowany na zewnętrznej krawędzi korony trybuny. Na trybunie słupki piłkochwytu będą wkomponowane w elementy balustrady, siatka wysokości 400 cm będzie umieszczona ponad pochwytem balustrady. W skrajnych polach

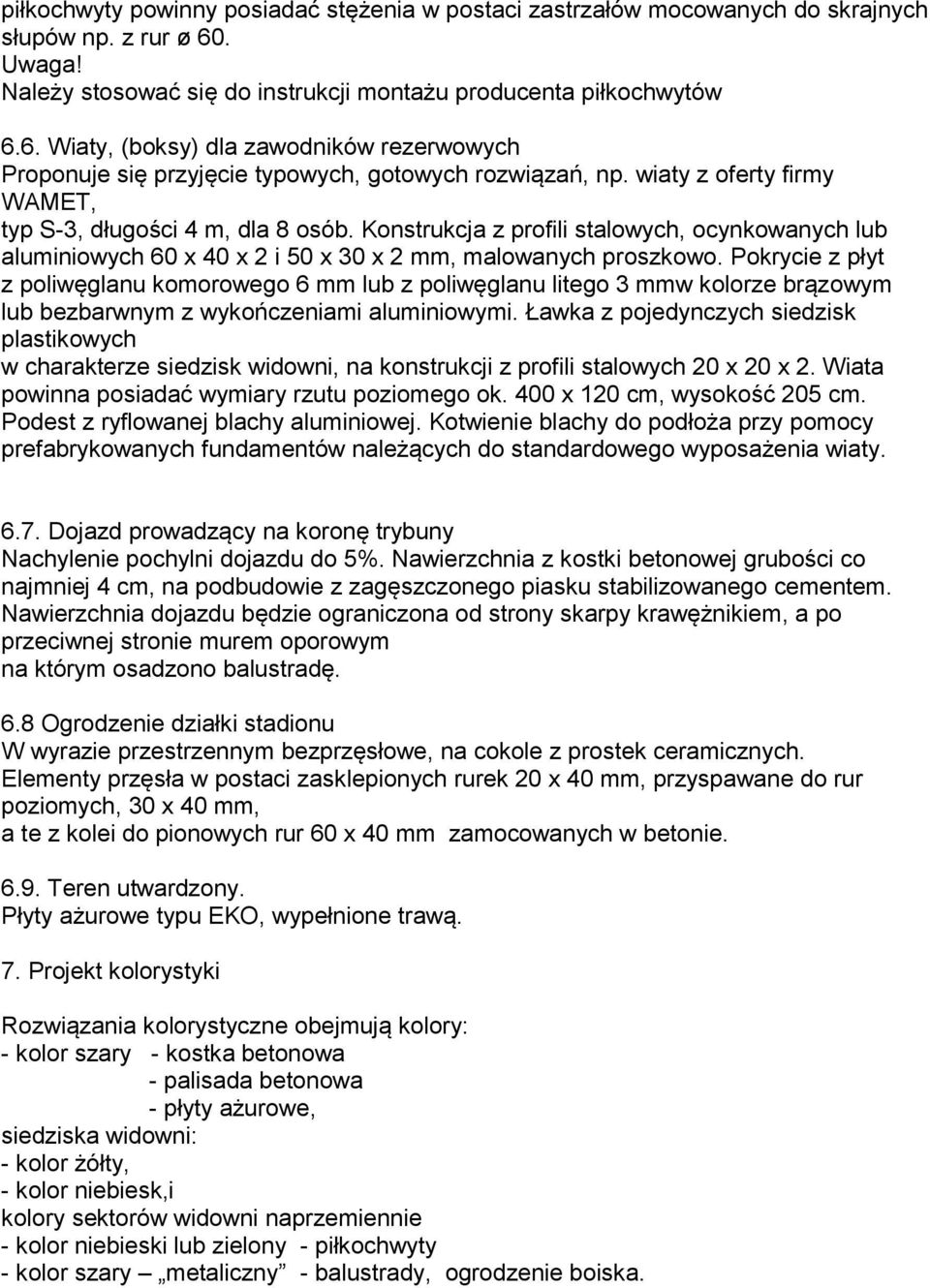

4 piłkochwyty powinny posiadać stężenia w postaci zastrzałów mocowanych do skrajnych słupów np. z rur ø 60. Uwaga! Należy stosować się do instrukcji montażu producenta piłkochwytów 6.6. Wiaty, (boksy) dla zawodników rezerwowych Proponuje się przyjęcie typowych, gotowych rozwiązań, np. wiaty z oferty firmy WAMET, typ S-3, długości 4 m, dla 8 osób. Konstrukcja z profili stalowych, ocynkowanych lub aluminiowych 60 x 40 x 2 i 50 x 30 x 2 mm, malowanych proszkowo. Pokrycie z płyt z poliwęglanu komorowego 6 mm lub z poliwęglanu litego 3 mmw kolorze brązowym lub bezbarwnym z wykończeniami aluminiowymi. Ławka z pojedynczych siedzisk plastikowych w charakterze siedzisk widowni, na konstrukcji z profili stalowych 20 x 20 x 2. Wiata powinna posiadać wymiary rzutu poziomego ok. 400 x 120 cm, wysokość 205 cm. Podest z ryflowanej blachy aluminiowej. Kotwienie blachy do podłoża przy pomocy prefabrykowanych fundamentów należących do standardowego wyposażenia wiaty Dojazd prowadzący na koronę trybuny Nachylenie pochylni dojazdu do 5%. Nawierzchnia z kostki betonowej grubości co najmniej 4 cm, na podbudowie z zagęszczonego piasku stabilizowanego cementem. Nawierzchnia dojazdu będzie ograniczona od strony skarpy krawężnikiem, a po przeciwnej stronie murem oporowym na którym osadzono balustradę. 6.8 Ogrodzenie działki stadionu W wyrazie przestrzennym bezprzęsłowe, na cokole z prostek ceramicznych. Elementy przęsła w postaci zasklepionych rurek 20 x 40 mm, przyspawane do rur poziomych, 30 x 40 mm, a te z kolei do pionowych rur 60 x 40 mm zamocowanych w betonie Teren utwardzony. Płyty ażurowe typu EKO, wypełnione trawą. 7. Projekt kolorystyki Rozwiązania kolorystyczne obejmują kolory: - kolor szary - kostka betonowa - palisada betonowa - płyty ażurowe, siedziska widowni: - kolor żółty, - kolor niebiesk,i kolory sektorów widowni naprzemiennie - kolor niebieski lub zielony - piłkochwyty - kolor szary metaliczny - balustrady, ogrodzenie boiska.

5
