APROBATA TECHNICZNA ITB AT /2013. Drzwi wewnętrzne wejściowe POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 WARSZAWA

Transkrypt

1 APROBATA TECHNICZNA ITB AT /2013 Drzwi wewnętrzne wejściowe POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 WARSZAWA

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę POLKOWSKĄ Projekt okładki: Ewa Kossakowska GW VII Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2013 ISBN Dział Upowszechniania Wiedzy Warszawa, ul. Ksawerów 21, tel.: Format pdf Wydano w grudniu 2013 r. zam. 752/2013

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2013 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: POL-SKONE Spółka z o.o. ul. Lucyny Herc 8, Lublin stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Drzwi wewnętrzne wejściowe POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności: 08 sierpnia 2018 r. D Y R E K T O R Instytutu Techniki Budowlanej Jan Bobrowicz Załącznik: Postanowienia ogólne i techniczne Warszawa, 08 sierpnia 2013 r. Aprobata Techniczna ITB AT /2013 jest nowelizacją Aprobaty Technicznej ITB AT /2008. Dokument Aprobaty Technicznej ITB AT /2013 zawiera 59 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2013 2/59 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały i elementy Wykonanie Właściwości techniczne drzwi PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 30

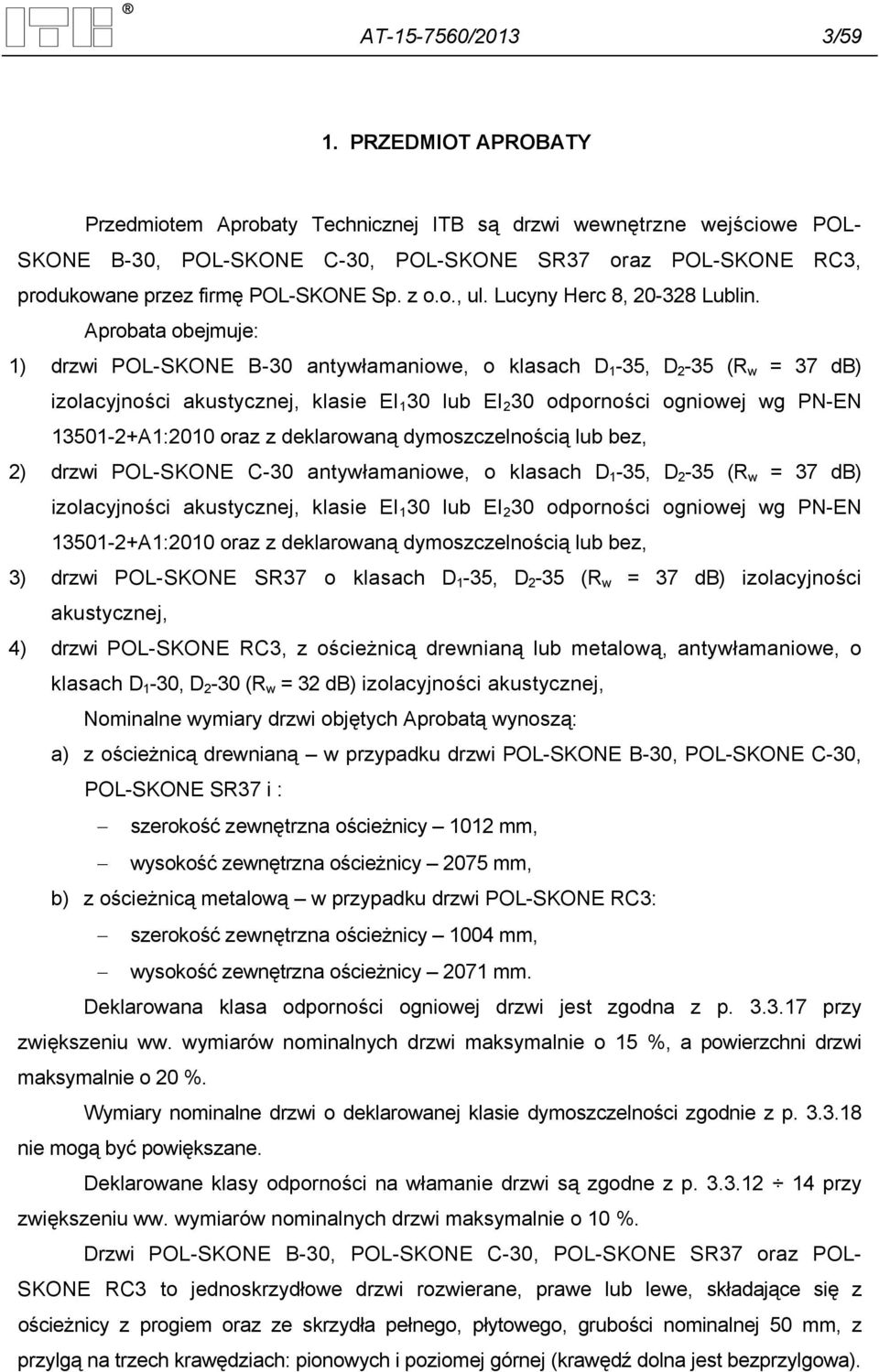

5 AT /2013 3/59 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej ITB są drzwi wewnętrzne wejściowe POL- SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3, produkowane przez firmę POL-SKONE Sp. z o.o., ul. Lucyny Herc 8, Lublin. Aprobata obejmuje: 1) drzwi POL-SKONE B-30 antywłamaniowe, o klasach D 1-35, D 2-35 (R w = 37 db) izolacyjności akustycznej, klasie EI 1 30 lub EI 2 30 odporności ogniowej wg PN-EN A1:2010 oraz z deklarowaną dymoszczelnością lub bez, 2) drzwi POL-SKONE C-30 antywłamaniowe, o klasach D 1-35, D 2-35 (R w = 37 db) izolacyjności akustycznej, klasie EI 1 30 lub EI 2 30 odporności ogniowej wg PN-EN A1:2010 oraz z deklarowaną dymoszczelnością lub bez, 3) drzwi POL-SKONE SR37 o klasach D 1-35, D 2-35 (R w = 37 db) izolacyjności akustycznej, 4) drzwi POL-SKONE RC3, z ościeżnicą drewnianą lub metalową, antywłamaniowe, o klasach D 1-30, D 2-30 (R w = 32 db) izolacyjności akustycznej, Nominalne wymiary drzwi objętych Aprobatą wynoszą: a) z ościeżnicą drewnianą w przypadku drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 i : szerokość zewnętrzna ościeżnicy 1012 mm, wysokość zewnętrzna ościeżnicy 2075 mm, b) z ościeżnicą metalową w przypadku drzwi POL-SKONE RC3: szerokość zewnętrzna ościeżnicy 1004 mm, wysokość zewnętrzna ościeżnicy 2071 mm. Deklarowana klasa odporności ogniowej drzwi jest zgodna z p przy zwiększeniu ww. wymiarów nominalnych drzwi maksymalnie o 15 %, a powierzchni drzwi maksymalnie o 20 %. Wymiary nominalne drzwi o deklarowanej klasie dymoszczelności zgodnie z p nie mogą być powiększane. Deklarowane klasy odporności na włamanie drzwi są zgodne z p przy zwiększeniu ww. wymiarów nominalnych drzwi maksymalnie o 10 %. Drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL- SKONE RC3 to jednoskrzydłowe drzwi rozwierane, prawe lub lewe, składające się z ościeżnicy z progiem oraz ze skrzydła pełnego, płytowego, grubości nominalnej 50 mm, z przylgą na trzech krawędziach: pionowych i poziomej górnej (krawędź dolna jest bezprzylgowa).

6 AT /2013 4/59 W drzwiach POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 stosowane są ościeżnice drewniane, natomiast w drzwiach POL-SKONE RC3 stosowane są ościeżnice drewniane lub metalowe. Ościeżnice drewniane drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 i POL-SKONE RC3, stałe lub regulowane, składają się ze stojaków i nadproża, o przekroju 100 x 55 mm, wykonanych z klejonego drewna iglastego, oraz progu o przekroju 100 x 20 mm, wykonanego z klejonego drewna dębowego. W progu dodatkowo może być umieszczona listwa aluminiowa (z wyjątkiem drzwi POL-SKONE B-30 i POL-SKONE C-30 o klasie odporności ogniowej EI 1 30). W drzwiach POL-SKONE B-30 i POL-SKONE C-30 o klasie odporności ogniowej EI 1 30, stojaki ościeżnicy wzmocnione są za pomocą stalowych kątowników 35 x 70 x 3 mm, wklejonych klejem poliuretanowym, natomiast w drzwiach POL-SKONE RC3 oraz POL- SKONE B-30 i POL-SKONE C-30 o klasie odporności ogniowej EI 2 30 tylko stojak zamkowy ościeżnicy wzmocniony jest za pomocą stalowego kątownika 35 x 70 x 3 mm, wklejonego klejem poliuretanowym. Na całej długości stojaka zamkowego zamocowana jest blacha zaczepowa w postaci kątownika stalowego 15 x 25 x 2 mm (za pomocą stalowych wkrętów do drewna Φ 4 x 25 mm w rozstawie około 18 cm), a w przypadku drzwi POL-SKONE RC3 blacha zaczepowa płaska 25 x 3 mm. W stojaku zawiasowym zamocowane są zaczepy do bolców antywyważeniowych. We wszystkich rodzajach drzwi objętych Aprobatą stojaki ościeżnicy są połączone z nadprożem oraz progiem za pomocą 10 wkrętów Φ 4 x 70 mm (w drzwiach POL-SKONE B- 30 i POL-SKONE C-30 o klasie odporności ogniowej EI 1 30 połączenia stojaków ościeżnicy z nadprożem są zabezpieczone płytami pęczniejącymi: grafitowymi grubości 1,5 mm firmy MARVON lub płytami PROMASEAL 1,6 HT firmy PROMAT). Ościeżnice regulowane wyposażone są w opaski kątowe, listwy drzwiowe oraz panele regulacyjne z płyt MDF (rys. 21). We wszystkich rodzajach drzwi objętych Aprobatą w elementach ościeżnicy drewnianej (w stojakach, nadprożu i progu), w specjalnie wyfrezowanych kanałach umieszczona jest uszczelka przylgowa S 6612 (drzwi POL-SKONE SR37, POL-SKONE RC3 oraz POL-SKONE B-30 i POL-SKONE C-30 o klasie odporności ogniowej EI 1 30) lub S6612/O firmy INTER DEVENTER lub KDA-14 firmy AiB. (drzwi POL-SKONE B-30 i POL- SKONE C-30 o klasie odporności ogniowej EI 2 30). W drzwiach POL-SKONE C-30 w nadprożu ościeżnicy w specjalnie wyfrezowanym rowku wklejona jest uszczelka pęczniejąca TECNOFLAME o przekroju 15 x 2 mm, firmy MARVON. Ościeżnice stalowe drzwi POL-SKONE RC3 wykonane są z kształtowników stalowych, profilowanych z blachy o grubości 1,5 mm, ocynkowanych i powlekanych poliestrową powłoką lakierową. Stojaki ościeżnic są zgrzewane z nadprożem za pomocą łączników lub spawane bezpośrednio. Ościeżnice mogą być wyposażone w próg z klejonego

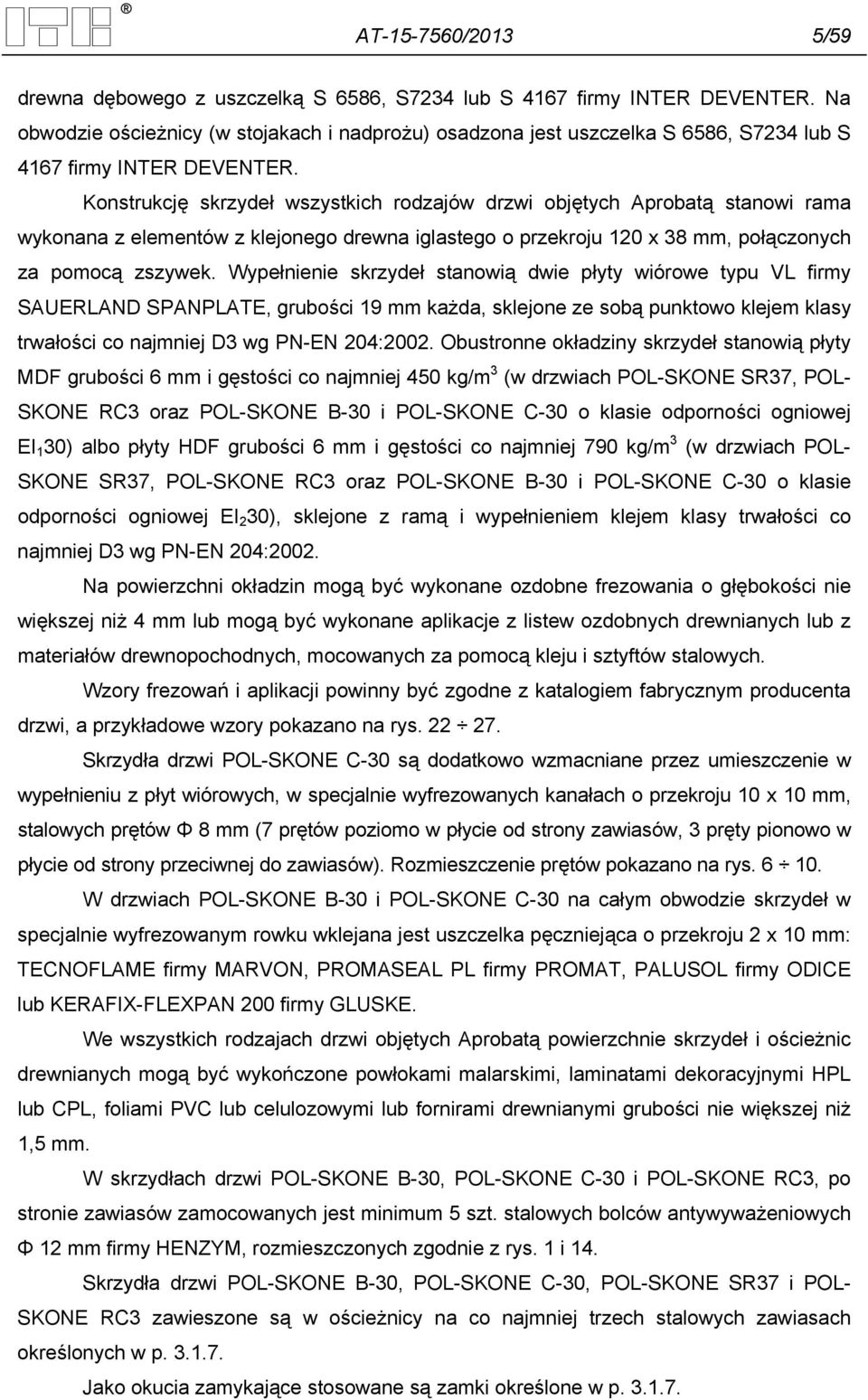

7 AT /2013 5/59 drewna dębowego z uszczelką S 6586, S7234 lub S 4167 firmy INTER DEVENTER. Na obwodzie ościeżnicy (w stojakach i nadprożu) osadzona jest uszczelka S 6586, S7234 lub S 4167 firmy INTER DEVENTER. Konstrukcję skrzydeł wszystkich rodzajów drzwi objętych Aprobatą stanowi rama wykonana z elementów z klejonego drewna iglastego o przekroju 120 x 38 mm, połączonych za pomocą zszywek. Wypełnienie skrzydeł stanowią dwie płyty wiórowe typu VL firmy SAUERLAND SPANPLATE, grubości 19 mm każda, sklejone ze sobą punktowo klejem klasy trwałości co najmniej D3 wg PN-EN 204:2002. Obustronne okładziny skrzydeł stanowią płyty MDF grubości 6 mm i gęstości co najmniej 450 kg/m 3 (w drzwiach POL-SKONE SR37, POL- SKONE RC3 oraz POL-SKONE B-30 i POL-SKONE C-30 o klasie odporności ogniowej EI 1 30) albo płyty HDF grubości 6 mm i gęstości co najmniej 790 kg/m 3 (w drzwiach POL- SKONE SR37, POL-SKONE RC3 oraz POL-SKONE B-30 i POL-SKONE C-30 o klasie odporności ogniowej EI 2 30), sklejone z ramą i wypełnieniem klejem klasy trwałości co najmniej D3 wg PN-EN 204:2002. Na powierzchni okładzin mogą być wykonane ozdobne frezowania o głębokości nie większej niż 4 mm lub mogą być wykonane aplikacje z listew ozdobnych drewnianych lub z materiałów drewnopochodnych, mocowanych za pomocą kleju i sztyftów stalowych. Wzory frezowań i aplikacji powinny być zgodne z katalogiem fabrycznym producenta drzwi, a przykładowe wzory pokazano na rys Skrzydła drzwi POL-SKONE C-30 są dodatkowo wzmacniane przez umieszczenie w wypełnieniu z płyt wiórowych, w specjalnie wyfrezowanych kanałach o przekroju 10 x 10 mm, stalowych prętów Φ 8 mm (7 prętów poziomo w płycie od strony zawiasów, 3 pręty pionowo w płycie od strony przeciwnej do zawiasów). Rozmieszczenie prętów pokazano na rys W drzwiach POL-SKONE B-30 i POL-SKONE C-30 na całym obwodzie skrzydeł w specjalnie wyfrezowanym rowku wklejana jest uszczelka pęczniejąca o przekroju 2 x 10 mm: TECNOFLAME firmy MARVON, PROMASEAL PL firmy PROMAT, PALUSOL firmy ODICE lub KERAFIX-FLEXPAN 200 firmy GLUSKE. We wszystkich rodzajach drzwi objętych Aprobatą powierzchnie skrzydeł i ościeżnic drewnianych mogą być wykończone powłokami malarskimi, laminatami dekoracyjnymi HPL lub CPL, foliami PVC lub celulozowymi lub fornirami drewnianymi grubości nie większej niż 1,5 mm. W skrzydłach drzwi POL-SKONE B-30, POL-SKONE C-30 i POL-SKONE RC3, po stronie zawiasów zamocowanych jest minimum 5 szt. stalowych bolców antywyważeniowych Φ 12 mm firmy HENZYM, rozmieszczonych zgodnie z rys. 1 i 14. Skrzydła drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 i POL- SKONE RC3 zawieszone są w ościeżnicy na co najmniej trzech stalowych zawiasach określonych w p Jako okucia zamykające stosowane są zamki określone w p

8 AT /2013 6/59 Wyposażenie drzwi POL-SKONE SR37 i POL-SKONE RC3 podano w p Wyposażenie drzwi POL-SKONE B-30 i POL-SKONE C-30 oraz różnice w zastosowanych materiałach i wyposażeniu w zależności od klasy odporności ogniowej drzwi podano w tablicy 1. Tablica 1 Wyposażenie zamek Drzwi POL-SKONE B-30 i POL-SKONE C-30 o klasie EI 1 30 odporności ogniowej i/lub dymoszczelne Drzwi POL-SKONE B-30 i POL-SKONE C-30 o klasie EI 2 30 odporności ogniowej i/lub dymoszczelne standardowe wyposażenie zamek listwowy z czteropunktowym zamek listwowy z czteropunktowym ryglowaniem (dwie zasuwy, dwa haki) ryglowaniem (dwie zasuwy, dwa haki) typu ZDL firmy LOB w drzwiach POL- typu ZDL firmy LOB w drzwiach POL- SKONE B-30 SKONE B-30 zamek listwowy z pięciopunktowym ryglowaniem (dwie zasuwy, trzy haki) typu ZDL firmy LOB w drzwiach POL- SKONE C-30 zamek listwowy z pięciopunktowym ryglowaniem (dwie zasuwy, trzy haki) typu ZDL firmy LOB w drzwiach POL- SKONE C-30 albo (w drzwiach POL-SKONE B-30 i POL-SKONE C-30): jednopunktowy zapadkowo- zasuwkowy 4262, 4272 firmy Abloy, 2320, 2321, 2324, 2325, 2326, 2329, 2330, 2331 firmy BKS, 1730, 1769 firmy Nemef, GBS90 firmy Eco Schulte, KFV 115 firmy KFV, LC200, LC202, LC203, LC208 firmy ASSA ABLOY (przy czym kieszeń zamka jednopunktowego zabezpieczona jest obustronnie okładziną pęczniejącą Promaseal 1,6 HT firmy Promat) lub zamek elektroniczny VinCard Classic z zamkiem mechanicznym wykonanym według standardu mechanicznego EURO firmy VingCard, zamek elektroniczny Unican E-760, Unican 710 II firmy Kaba Ilco, zamek elektroniczny Messerschmitt ODT-UN 2000s, Classic 2 firmy Messerschmitt (z zamkiem wewnętrznym typu 2116 firmy BKS), lub zamek elektroniczny Dialock DT, Dialock Pro firmy Häfele (z zamkiem wewnętrznym 72/65 typ 5449 UDS firmy WILKA), lub zamek elektroniczny 2UB4A lub zbliżeniowy 2035A/203MNA/2UB4 firmy Tesa, LOB RF 8002, LOB RF 8005, LOB RF 8006, LOB RF 8008, 737G model 1000, model 2000, model 3000 firmy LOB, IT 5600, IT 5600P firmy TAYMA, przy czym minimalne grubości warstw otulających zamek nie mogą być zmniejszone oraz otworowanie pod zamek nie osłabi konstrukcji drzwi

9 AT /2013 7/59 zabezpieczenie komory zamków i rygli komory zamków i rygli obłożone są obustronnie grafitowymi płytami pęczniejącymi grubości 1,5 mm, firmy MARVON c.d. Tablicy 1 komory zamków i rygli obłożone są obustronnie grafitowymi płytami pęczniejącymi grubości 1,5 mm firmy MARVON lub PROMASEAL 1,6 HT firmy PROMAT wkładka bębenkowa firmy LOB firmy LOB lub wykonaną z materiałów o temp. topnienia powyżej 840 o C firmy Wilka, Yeti, Fab, C&D, Gerda lub Abloy Protect zawiasy co najmniej 3 szt. zawiasów kątowych przykręcanych 100K SKR firmy ANMARK co najmniej 3 szt. zawiasów kątowych przykręcanych 100K SKR firmy ANMARK lub zawiasów: ST-11, ST-13 lub KW-13 firmy ANMARK, V 0037 WF/V 4400 WF firmy SIMONSWERK, OGRO BA-S firmy DORMA, 140 firmy Metalplast Częstochowa, ø16 mm OTLAV OT 495 firmy OTLAV, ø20 mm OTLAV OT 495 firmy OTLAV, które powodują zmianę przylgi drzwiowej wg rys. 19 zamykacz GR 200 Groom firmy Dorma GR 200 Groom firmy Dorma lub TS 2000, TS 3000, TS 4000, TS 4000E, TS 4000R, TS 5000, TS 5000E, TS 5000S, TS 5000R firmy GEZE, TS 71, TS 72, TS 73, TS 83, TS 91, TS 92, TS 93 firmy DORMA, TS 40, TS 61 firmy ECO SCHULTE, OTS 320, OTS 530, OTS 730 firmy BKS G-U, DC 240, DC 247, DC 330, DC 335, DC 405 firmy Abloy lub zamykacz kryty ITS 96 firmy DORMA, umieszczony w specjalnie wyfrezowanym otworze w górnej krawędzi skrzydła, zabezpieczony obustronnie okładziną pęczniejącą PROMASEAL 1,6HT firmy PROMAT uszczelki przylgowe w ościeżnicy frezowania w okładzinach z płyt MDF frezowania w okładzinach z płyt HDF S 6612 firmy Inter-Deventer S 6612 lubs 6612/O firmy Inter- Deventer lub KDA-14 firmy AiB - frezowania o głębokości nie większej niż 3 mm i szerokości 10 mm z profilami aluminiowymi wklejonymi przy pomocy kleju cyjnoakrylowego I-Loc firmy AKPINAR Yapi Malz. Tic. Ltd lub kleju hybrydowego illbruck SP030 firmy Tremco illbruck, przy czym warstwy kleju illbruck SP030 nie mogą być grubsze niż 0,5 mm - frezowania o głębokości nie większej niż 4,5 mm lamelą z drewna dębowego wklejoną z pomocą kleju FOLCO LIT D3 W91; na powierzchni lameli ryflowania o grubości nie większej niż 2 mm

10 AT /2013 8/59 c.d. Tablicy płyty dekoracyjne - wykonane z płyt HDF lub MDF grubości maksymalnej 16 mm, wykończonych powłokami malarskimi, laminatami dekoracyjnymi HPL lub CPL, foliami PVC lub celulozowymi lub fornirami drewnianymi grubości nie większej niż 1,5 mm, o powierzchni stanowiącej nie więcej niż 90% powierzchni skrzydła, przyklejone do okładzin skrzydła za pomocą kleju o klasie trwałości co najmniej D3 oraz mocowane za pomocą stalowych sztyftów 1,3 x 30 mm lub 1,3 x 32 mm, przy czym całkowity przyrost ciężaru skrzydła nie powinien być większy niż 25 % wizjer - Panorama 200 firmy Cyklop lub H 331 firmy LOB (w drzwiach z deklarowaną dymoszczelnością otwór pod wizjer zabezpieczony jest okładziną pęczniejącą Promseal 1,6 HT firmy PROMAT lub z płyt grafitowych grubości 1,5 mm firmy Marvon szyldy szyldy z zabezpieczeniem wkładki typu GARDA firmy AXA lub szyldy typu PRESTIGE firmy AXA klamki klamka, typu PRESTIGE firmy AXA lub klamki z tworzywa sztucznego lub bolce antywyważeniowe zamek dodatkowy w przypadku drzwi z zamkiem jednopunktowym elektrozaczep awersyjny elektrozaczep rewersyjny dźwignie antypaniczne aluminiowe lub ze stali nierdzewnej, z rdzeniem stalowym stalowe bolce antywyważeniowe Φ 12 mm firmy HENZYM (minimum 5 szt. na skrzydło po stronie zawiasów) dodatkowe wyposażenie - zamek dodatkowy TYTAN ZX, ZN 100, Z 200 firmy GERDA, YETI,Z100, Z200 firmy LOB, Z55 firmy Metalplast Częstochowa, przy czym w przypadku zamków wpuszczanych kieszeń zamka dodatkowego zabezpieczona jest obustronnie okładziną pęczniejącą Promseal 1,6 HT firmy Promat, Palusol firmy ODICE, Kerafix-Flexpan 200 firmy Gluske, TV-Z 510 firmy DORMA, 807 firmy EFF EFF, a kieszeń zamka zabezpieczona jest jednostronnie (od strony przeciwnej do zawiasów) okładziną pęczniejącą Promaseal 1,6 HT firmy Promat, Palusol firmy ODICE lub Kerfix-Flexpan 200 firmy GLUSKE - elektrozaczep awersyjny (przy braku napięcia zamknięte) 441, 442, 447 firmy Dorma, 131, 141, 142, 118F firmy EFF EFF współpracujące z zamkiem głównym - elektrozaczep rewersyjny (przy braku napięcia otwarte) lub 342, 343, 331, 332 firmy EFF EFF współpracujące z zamkiem dodatkowym TV-Z 510 firmy DORMA lub 807 firmy EFF EFF - PHA 2500 firmy Dorma, 3600 firmy NEMEF

11 AT /2013 9/59 Wymagane właściwości techniczne drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 są przeznaczone do stosowania w budownictwie jako drzwi wewnętrzne wejściowe, stanowiące zgodnie z terminologią ustaloną w PN-B-91000:1996 zamknięcia otworów budowlanych w ścianach wewnętrznych, między klatką schodową lub korytarzem a pomieszczeniami, w zakresie wynikającym z właściwości technicznych określonych w p. 3.2., Z uwagi na wymagania wytrzymałościowe, drzwi objęte niniejszą Aprobatą mogą być stosowane w warunkach odpowiadających 4. klasie wytrzymałości mechanicznej wg PN-EN 1192:2001, tj. w bardzo ciężkich warunkach eksploatacji. Drzwi POL-SKONE B-30 spełniają wymagania w zakresie odporności na włamanie określone dla klasy 3 wg PN-ENV 1627:2006. Drzwi POL-SKONE C-30 spełniają wymagania w zakresie odporności na włamanie określone dla klasy C wg normy PN-90/B oraz dla 3 klasy wg normy PN-ENV 1627:2006. Drzwi POL-SKONE RC3 spełniają wymagania w zakresie odporności na włamanie określone dla klasy RC3 wg normy PN-EN 1627:2011. Drzwi POL-SKONE B-30 i POL-SKONE C-30, wykonane zgodnie z opisem podanym w p. 1. oraz Tablicą 1, spełniają kryteria określone w normie PN-EN A1:2010 dla klasy odporności ogniowej odpowiednio EI 1 30 i EI 2 30 oraz są przeznaczone do wykonywania zamknięć otworów w ścianach wewnętrznych, od których wymagana jest klasa EI 30 odporności ogniowej wg PN-EN A1:2010. Drzwi POL-SKONE B-30 i POL-SKONE C-30 wykonane zgodnie z opisem podanym w p. 1. oraz Tablicą 1, spełniają kryteria określone w PN-EN A1:2010 dla klasy dymoszczelności S a i S m. Drzwi POL-SKONE B-30 i POL-SKONE C-30 mogą być wbudowywane w ściany: betonowe lub żelbetowe, o grubości co najmniej 100 mm, murowane z cegły ceramicznej lub silikatowej, o grubości nie mniejszej niż 120 mm, z betonu komórkowego, o grubości nie mniejszej niż 175 mm, lekkie o odporności ogniowej co najmniej klasy EI 30, o grubości nie mniejszej niż 100 mm, z obustronnymi okładzinami z płyt gipsowo-kartonowych GKF grubości 12,5 mm na szkielecie z kształtowników stalowych (ościeżnica powinna być

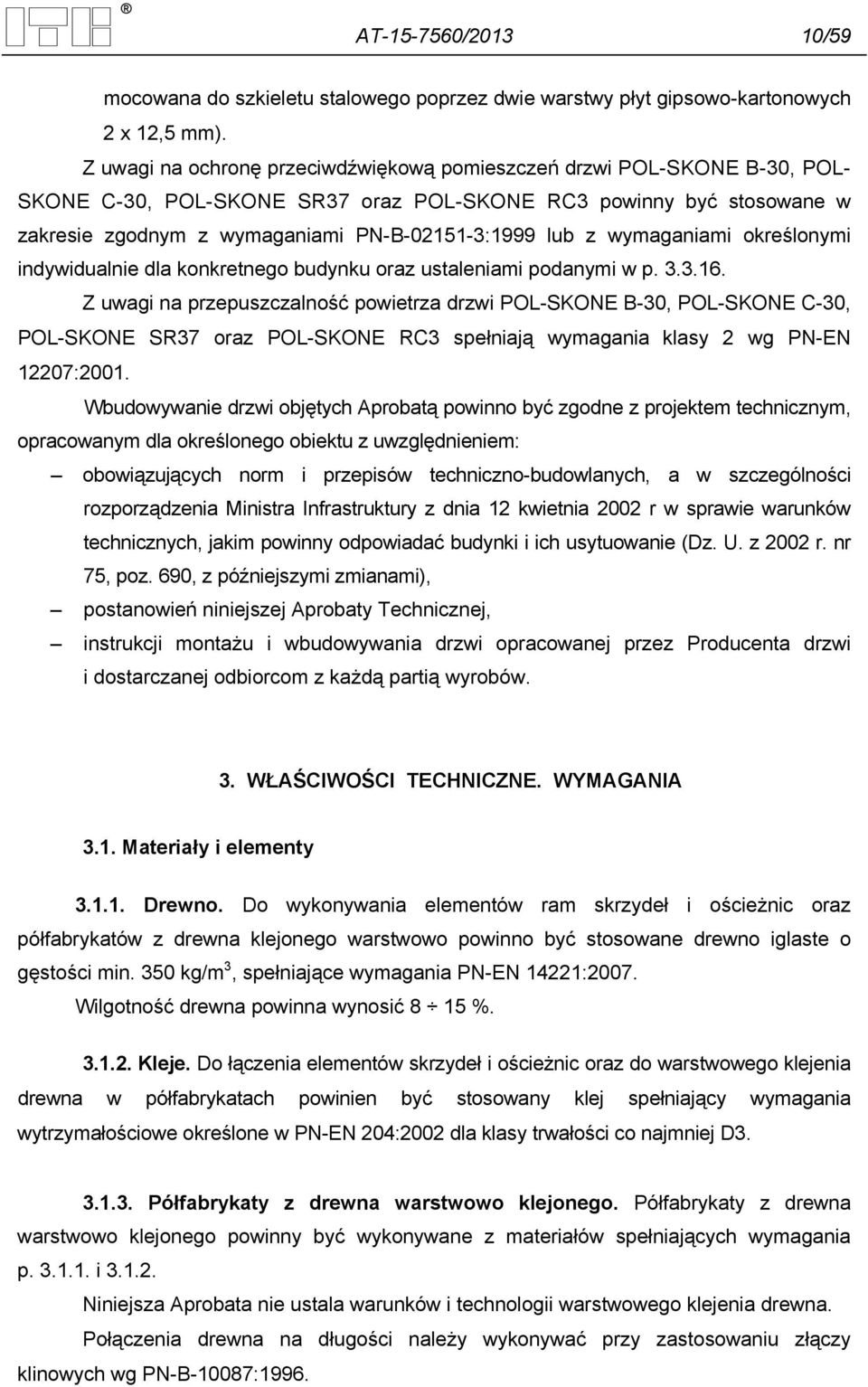

12 AT / /59 mocowana do szkieletu stalowego poprzez dwie warstwy płyt gipsowo-kartonowych 2 x 12,5 mm). Z uwagi na ochronę przeciwdźwiękową pomieszczeń drzwi POL-SKONE B-30, POL- SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 powinny być stosowane w zakresie zgodnym z wymaganiami PN-B :1999 lub z wymaganiami określonymi indywidualnie dla konkretnego budynku oraz ustaleniami podanymi w p Z uwagi na przepuszczalność powietrza drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 spełniają wymagania klasy 2 wg PN-EN 12207:2001. Wbudowywanie drzwi objętych Aprobatą powinno być zgodne z projektem technicznym, opracowanym dla określonego obiektu z uwzględnieniem: obowiązujących norm i przepisów techniczno-budowlanych, a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. nr 75, poz. 690, z późniejszymi zmianami), postanowień niniejszej Aprobaty Technicznej, instrukcji montażu i wbudowywania drzwi opracowanej przez Producenta drzwi i dostarczanej odbiorcom z każdą partią wyrobów. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały i elementy Drewno. Do wykonywania elementów ram skrzydeł i ościeżnic oraz półfabrykatów z drewna klejonego warstwowo powinno być stosowane drewno iglaste o gęstości min. 350 kg/m 3, spełniające wymagania PN-EN 14221:2007. Wilgotność drewna powinna wynosić 8 15 % Kleje. Do łączenia elementów skrzydeł i ościeżnic oraz do warstwowego klejenia drewna w półfabrykatach powinien być stosowany klej spełniający wymagania wytrzymałościowe określone w PN-EN 204:2002 dla klasy trwałości co najmniej D Półfabrykaty z drewna warstwowo klejonego. Półfabrykaty z drewna warstwowo klejonego powinny być wykonywane z materiałów spełniających wymagania p i Niniejsza Aprobata nie ustala warunków i technologii warstwowego klejenia drewna. Połączenia drewna na długości należy wykonywać przy zastosowaniu złączy klinowych wg PN-B-10087:1996.

13 AT / /59 Wilgotność poszczególnych warstw drewna w półfabrykacie warstwowo klejonym nie powinna być większa niż 15 %. Różnica wilgotności drewna między poszczególnymi warstwami w obrębie przekroju półfabrykatu, nie powinna być większa niż 2 %. Warstwy drewna w półfabrykacie powinny być dokładnie sklejone. Spoiny powinny być ciągłe i szczelne (wypełnione klejem). Warstwowe połączenie drewna nie powinno ulegać rozdzieleniu po spoinie podczas rozszczepiania próbek o długości 5 cm za pomocą klina lub szerokiego dłuta. Średnie wytrzymałości spoin klejowych na ścinanie przy ściskaniu, oznaczone wg ZUAT-15/III.16/2007, nie powinny być mniejsze niż: a) 7,0 MPa - po 7 dniach sezonowania próbek w klimacie normalnym (klimat normalny wg PN-ISO 554:1996 i PN-EN 205:2004 to temperatura C i wilgotność względna powietrza 65 5 % lub temperatura C i wilgotność względna powietrza 50 5 %), b) 2,0 MPa - po sezonowaniu próbek w następujących warunkach: 7 dni przechowywania w klimacie normalnym, 4 dni moczenia w wodzie o temperaturze C Płyty drewnopochodne. Do wykonywania elementów skrzydeł powinny być stosowane, zgodnie z p. 1: płyty wiórowe VL firmy SAUERLAND SPANPLATE, spełniające wymagania PN-EN 14755:2007 dla płyt typu ESL lub ES, płyty pilśniowe formowane metodą suchą, typu MDF i HDF, spełniające wymagania PN- EN 622-1:2005 oraz PN-EN 622-5:2010 dla płyt typu MDF - ogólnego przeznaczenia, użytkowanych w warunkach suchych lub płyt typu MDF.H - ogólnego przeznaczenia, użytkowanych w warunkach wilgotnych (płyty MDF przeznaczone do wykonywania elementów konstrukcyjnych powinny mieć gęstość nie mniejszą niż 650 kg/m 3 ). Płyty drewnopochodne, stosowane w procesie produkcji drzwi, powinny być zaklasyfikowane do klasy formaldehydu E1 według PN-EN 13986:2006 oraz zawartość pentachlorofenolu nie powinna przekraczać 5 ppm według Ustaleń Aprobacyjnych GW VIII.21/ Kształtowniki ościeżnic stalowych. Kształtowniki ościeżnic powinny być wykonywane metodą gięcia na zimno, z blach stalowych grubości 1,5 mm, gatunków DC 01 wg PN-EN 10152:2011, ocynkowanych powłoką Z100 lub Z275. Ocynkowane powierzchnie blach powinny być pokryte dodatkowo poliestrową powłoką lakierową, grubości co najmniej 50 m Uszczelki. W drzwiach POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 powinny być stosowane następujące uszczelki:

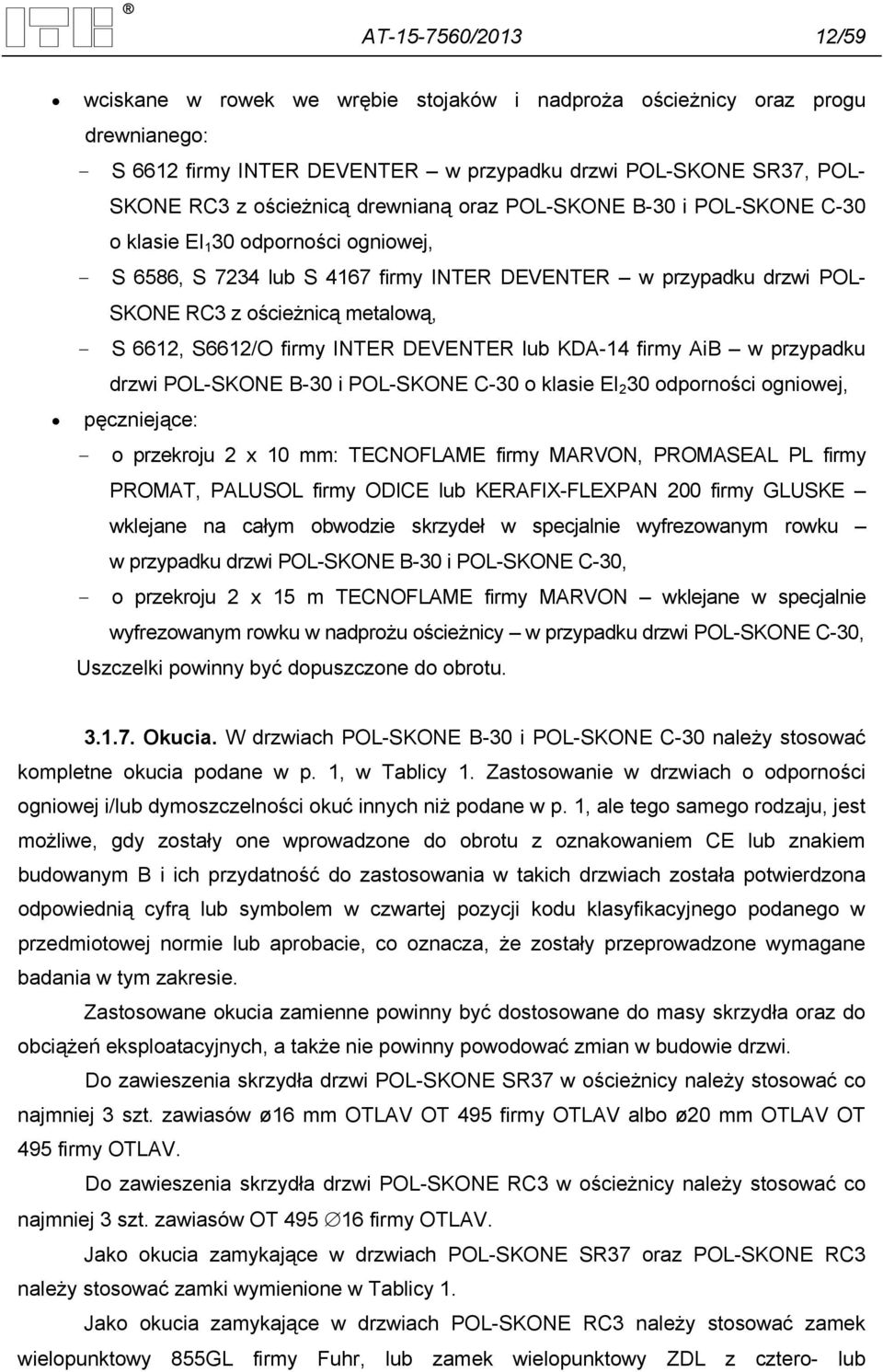

14 AT / /59 wciskane w rowek we wrębie stojaków i nadproża ościeżnicy oraz progu drewnianego: - S 6612 firmy INTER DEVENTER w przypadku drzwi POL-SKONE SR37, POL- SKONE RC3 z ościeżnicą drewnianą oraz POL-SKONE B-30 i POL-SKONE C-30 o klasie EI 1 30 odporności ogniowej, - S 6586, S 7234 lub S 4167 firmy INTER DEVENTER w przypadku drzwi POL- SKONE RC3 z ościeżnicą metalową, - S 6612, S6612/O firmy INTER DEVENTER lub KDA-14 firmy AiB w przypadku drzwi POL-SKONE B-30 i POL-SKONE C-30 o klasie EI 2 30 odporności ogniowej, pęczniejące: - o przekroju 2 x 10 mm: TECNOFLAME firmy MARVON, PROMASEAL PL firmy PROMAT, PALUSOL firmy ODICE lub KERAFIX-FLEXPAN 200 firmy GLUSKE wklejane na całym obwodzie skrzydeł w specjalnie wyfrezowanym rowku w przypadku drzwi POL-SKONE B-30 i POL-SKONE C-30, - o przekroju 2 x 15 m TECNOFLAME firmy MARVON wklejane w specjalnie wyfrezowanym rowku w nadprożu ościeżnicy w przypadku drzwi POL-SKONE C-30, Uszczelki powinny być dopuszczone do obrotu Okucia. W drzwiach POL-SKONE B-30 i POL-SKONE C-30 należy stosować kompletne okucia podane w p. 1, w Tablicy 1. Zastosowanie w drzwiach o odporności ogniowej i/lub dymoszczelności okuć innych niż podane w p. 1, ale tego samego rodzaju, jest możliwe, gdy zostały one wprowadzone do obrotu z oznakowaniem CE lub znakiem budowanym B i ich przydatność do zastosowania w takich drzwiach została potwierdzona odpowiednią cyfrą lub symbolem w czwartej pozycji kodu klasyfikacyjnego podanego w przedmiotowej normie lub aprobacie, co oznacza, że zostały przeprowadzone wymagane badania w tym zakresie. Zastosowane okucia zamienne powinny być dostosowane do masy skrzydła oraz do obciążeń eksploatacyjnych, a także nie powinny powodować zmian w budowie drzwi. Do zawieszenia skrzydła drzwi POL-SKONE SR37 w ościeżnicy należy stosować co najmniej 3 szt. zawiasów ø16 mm OTLAV OT 495 firmy OTLAV albo ø20 mm OTLAV OT 495 firmy OTLAV. Do zawieszenia skrzydła drzwi POL-SKONE RC3 w ościeżnicy należy stosować co najmniej 3 szt. zawiasów OT firmy OTLAV. Jako okucia zamykające w drzwiach POL-SKONE SR37 oraz POL-SKONE RC3 należy stosować zamki wymienione w Tablicy 1. Jako okucia zamykające w drzwiach POL-SKONE RC3 należy stosować zamek wielopunktowy 855GL firmy Fuhr, lub zamek wielopunktowy ZDL z cztero- lub

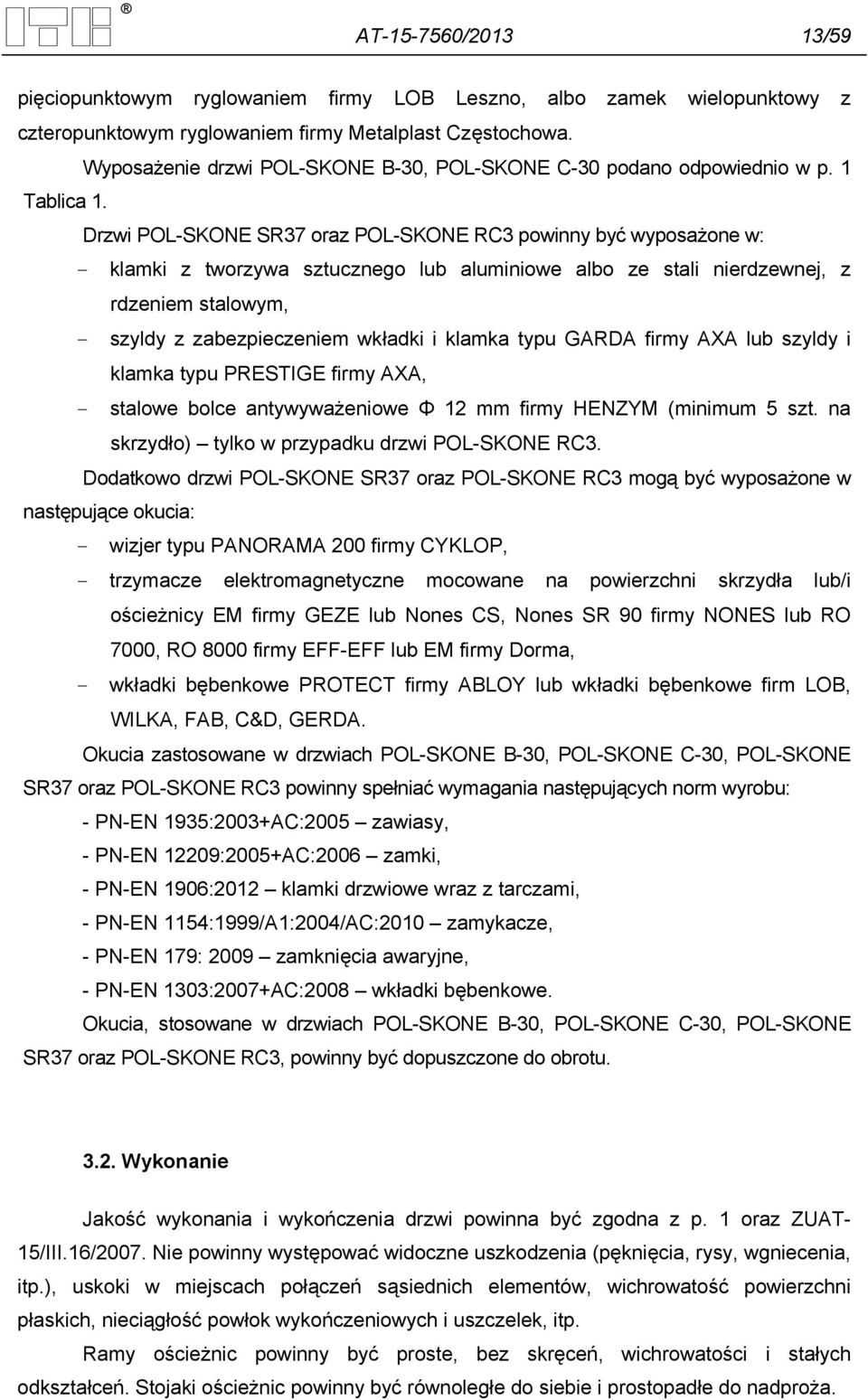

15 AT / /59 pięciopunktowym ryglowaniem firmy LOB Leszno, albo zamek wielopunktowy z czteropunktowym ryglowaniem firmy Metalplast Częstochowa. Wyposażenie drzwi POL-SKONE B-30, POL-SKONE C-30 podano odpowiednio w p. 1 Tablica 1. Drzwi POL-SKONE SR37 oraz POL-SKONE RC3 powinny być wyposażone w: - klamki z tworzywa sztucznego lub aluminiowe albo ze stali nierdzewnej, z rdzeniem stalowym, - szyldy z zabezpieczeniem wkładki i klamka typu GARDA firmy AXA lub szyldy i klamka typu PRESTIGE firmy AXA, - stalowe bolce antywyważeniowe Φ 12 mm firmy HENZYM (minimum 5 szt. na skrzydło) tylko w przypadku drzwi POL-SKONE RC3. Dodatkowo drzwi POL-SKONE SR37 oraz POL-SKONE RC3 mogą być wyposażone w następujące okucia: - wizjer typu PANORAMA 200 firmy CYKLOP, - trzymacze elektromagnetyczne mocowane na powierzchni skrzydła lub/i ościeżnicy EM firmy GEZE lub Nones CS, Nones SR 90 firmy NONES lub RO 7000, RO 8000 firmy EFF-EFF lub EM firmy Dorma, - wkładki bębenkowe PROTECT firmy ABLOY lub wkładki bębenkowe firm LOB, WILKA, FAB, C&D, GERDA. Okucia zastosowane w drzwiach POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 powinny spełniać wymagania następujących norm wyrobu: - PN-EN 1935:2003+AC:2005 zawiasy, - PN-EN 12209:2005+AC:2006 zamki, - PN-EN 1906:2012 klamki drzwiowe wraz z tarczami, - PN-EN 1154:1999/A1:2004/AC:2010 zamykacze, - PN-EN 179: 2009 zamknięcia awaryjne, - PN-EN 1303:2007+AC:2008 wkładki bębenkowe. Okucia, stosowane w drzwiach POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3, powinny być dopuszczone do obrotu Wykonanie Jakość wykonania i wykończenia drzwi powinna być zgodna z p. 1 oraz ZUAT- 15/III.16/2007. Nie powinny występować widoczne uszkodzenia (pęknięcia, rysy, wgniecenia, itp.), uskoki w miejscach połączeń sąsiednich elementów, wichrowatość powierzchni płaskich, nieciągłość powłok wykończeniowych i uszczelek, itp. Ramy ościeżnic powinny być proste, bez skręceń, wichrowatości i stałych odkształceń. Stojaki ościeżnic powinny być równoległe do siebie i prostopadłe do nadproża.

16 AT / /59 Okucia powinny być tak osadzone i zamocowane, aby nie powodowały dodatkowych naprężeń. Sworznie zawiasów powinny być położone współosiowo oraz równoległe do płaszczyzny stojaka zawiasowego ościeżnicy lub płaszczyzny pionowej ramy skrzydła. Uszczelki pęczniejące i przylgowe powinny być umieszczone odpowiednio w skrzydle oraz w ościeżnicy, zgodnie z opisem podanym w p. 1. Przyczepność oklein (forniru i folii) do podłoża, sprawdzana wg PN-EN 311:2004, nie powinna być mniejsza niż 1,0 MPa (jeżeli zniszczenie próbek nastąpi w obrębie połączenia) lub nie mniejsza niż 0,6 MPa (jeśli zniszczenie nastąpi w obrębie podłoża), natomiast przyczepność powłok malarskich do podłoża powinna odpowiadać stopniowi 0 lub 1 wg PN- EN ISO 2409:2008. Przyczepność powłok wykończeniowych została określona w procedurze aprobacyjnej; nie jest objęta wstępnym badaniem typu ani badaniami gotowych wyrobów Właściwości techniczne drzwi Wymiary. Wymiary drzwi powinny być zgodne z p. 1 oraz z rys Odchyłki wymiarów luzów wrębowych i szczelin przylgowych powinny być zgodne z wymaganiami ZUAT-15/III.16/2007, tj. odchyłki wymiarów luzów wrębowych maksymalnie + 2 mm i 1 mm. Odchyłki wymiarów skrzydeł nie powinny przekraczać odchyłek dopuszczalnych dla 2 klasy tolerancji wg normy PN-EN 1529:2001, tj. ± 1,5 mm (odchyłki szerokości i wysokości) i ± 1,0 mm (odchyłka grubości). Odchyłki wymiarowe ościeżnic drewnianych od wartości nominalnych nie powinny przekraczać dopuszczalnych odchyłek podanych w ZUAT-15/III.16/2007, tj.: szerokość i wysokość zewnętrzna ± 5,0 mm, wymiary w świetle do 1 m: ± 2,0 mm, powyżej 1 m: ± 3,0 mm, grubość przekroju ± 1,0 mm, szerokość przekroju ± 2,0 mm. Odchyłki wymiarów ościeżnic stalowych od wartości nominalnych nie powinny przekraczać dopuszczalnych odchyłek podanych w ZUAT-15/III.16/2007, tj. wysokość we wrębie ± 2,0 mm, szerokość we wrębie +3,0/-1,0 mm, szerokość w świetle +3,5/-1,5 mm, położenie zawiasów ± 1,0 mm Prostokątność skrzydła. Odchyłka od prostokątności naroża skrzydła nie powinna przekraczać odchyłek dopuszczalnych dla 2 klasy tolerancji wg PN-EN 1529:2001, tj. 1,5 mm Płaskość skrzydła. Odchyłki od płaskości ogólnej skrzydła drzwi: zwichrowanie (odchyłka od płaskości naroża), wygięcie wzdłużne (w kierunku wysokości) i

17 AT / /59 wygięcie poprzeczne (w kierunku szerokości) nie powinny przekraczać odchyłek dopuszczalnych dla 3 klasy tolerancji wg PN-EN 1530:2001, tj. odpowiednio 4,0 mm, 4,0 mm i 2,0 mm. Odchyłka od płaskości miejscowej nie powinna przekraczać odchyłki dopuszczalnej dla 1 klasy tolerancji wg PN-EN 1530:2001, tj. 0,6 mm Prawidłowość działania drzwi. Ruch skrzydła przy otwieraniu i zamykaniu powinien być płynny, bez zahamowań i ocierania skrzydła o ościeżnicę. Działanie ruchomych elementów okuć powinno przebiegać bez zacięć. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła i ościeżnicy, zgodnie z założeniami konstrukcyjnymi Siły operacyjne. Siły operacyjne, mierzone wg PN-EN :2001, nie powinny przekraczać wartości dopuszczalnych określonych wg PN-EN 12217:2005: dla klasy 2 w przypadku drzwi bez urządzeń zamykających, dla klasy 1 w przypadku drzwi z urządzeniami zamykającymi Odporność na obciążenie pionowe, działające w płaszczyźnie skrzydła. Obciążenie statyczne siłą pionową o wartości 1000 N (4. klasa wytrzymałości wg PN-EN 1192:2001), działające na skrzydło rozwarte pod kątem 90, zgodnie normą PN-EN 947:2000, nie powinno powodować: odkształceń trwałych pionowych, mierzonych w dolnym narożu po stronie zamka, większych niż 1 mm, zmiany długości przekątnej skrzydła większej niż 1 mm, uszkodzeń wyrobu. Prawidłowość działania drzwi powinna być zachowana, zgodnie z p Wytrzymałość na skręcanie statyczne. Obciążenie statyczne skręcające siłą o wartości 350 N (4. klasa wytrzymałości wg PN-EN 1192:2001), działające na skrzydło rozwarte pod kątem 90 i zablokowane w górnym narożu po stronie zamka, zgodnie z normą PN-EN 948:2000, nie powinno powodować odkształcenia trwałego, poziomego skrzydła w miejscu przyłożenia siły (dolne naroże po stronie zamka) większego niż 2 mm. Prawidłowość działania drzwi powinna być zachowana, zgodnie z p Odporność na uderzenie ciałem miękkim i ciężkim. Skrzydła drzwiowe nie powinny wykazywać żadnych uszkodzeń mechanicznych, tj. zgniecenia wypełnienia, rozwarstwienia, oderwania okładzin, pęknięć w miejscu mocowania okuć, itp. w wyniku trzykrotnego uderzenia ciałem miękkim i ciężkim o masie 30 kg z energią E = 180 J (4. klasa wytrzymałości wg PN-EN 1192:2001), w miejsca wyznaczone wg PN-EN 949:2000, zarówno w kierunku otwierania jak i zamykania skrzydła. Odkształcenia trwałe skrzydła w miejscach

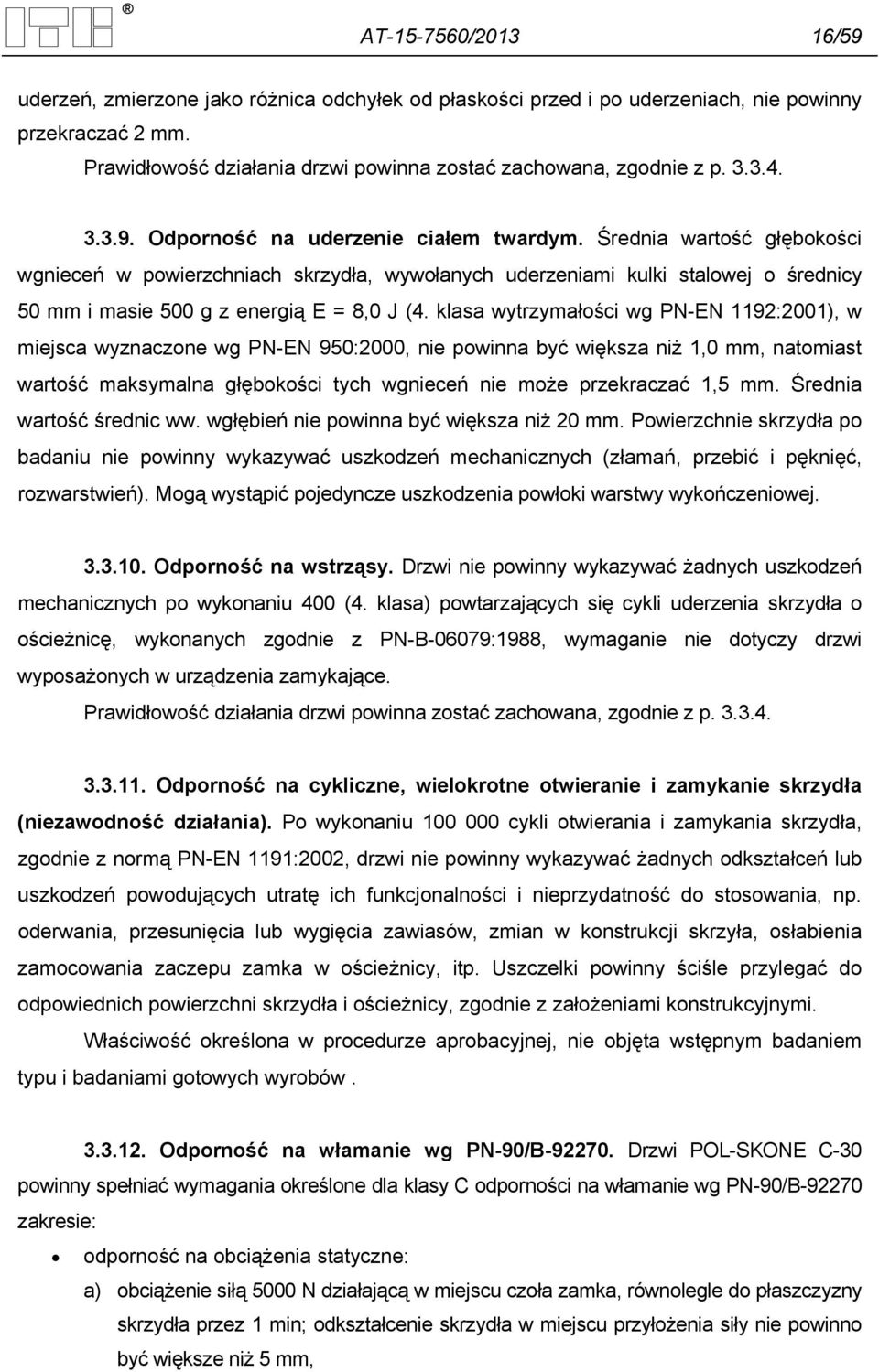

18 AT / /59 uderzeń, zmierzone jako różnica odchyłek od płaskości przed i po uderzeniach, nie powinny przekraczać 2 mm. Prawidłowość działania drzwi powinna zostać zachowana, zgodnie z p Odporność na uderzenie ciałem twardym. Średnia wartość głębokości wgnieceń w powierzchniach skrzydła, wywołanych uderzeniami kulki stalowej o średnicy 50 mm i masie 500 g z energią E = 8,0 J (4. klasa wytrzymałości wg PN-EN 1192:2001), w miejsca wyznaczone wg PN-EN 950:2000, nie powinna być większa niż 1,0 mm, natomiast wartość maksymalna głębokości tych wgnieceń nie może przekraczać 1,5 mm. Średnia wartość średnic ww. wgłębień nie powinna być większa niż 20 mm. Powierzchnie skrzydła po badaniu nie powinny wykazywać uszkodzeń mechanicznych (złamań, przebić i pęknięć, rozwarstwień). Mogą wystąpić pojedyncze uszkodzenia powłoki warstwy wykończeniowej Odporność na wstrząsy. Drzwi nie powinny wykazywać żadnych uszkodzeń mechanicznych po wykonaniu 400 (4. klasa) powtarzających się cykli uderzenia skrzydła o ościeżnicę, wykonanych zgodnie z PN-B-06079:1988, wymaganie nie dotyczy drzwi wyposażonych w urządzenia zamykające. Prawidłowość działania drzwi powinna zostać zachowana, zgodnie z p Odporność na cykliczne, wielokrotne otwieranie i zamykanie skrzydła (niezawodność działania). Po wykonaniu cykli otwierania i zamykania skrzydła, zgodnie z normą PN-EN 1191:2002, drzwi nie powinny wykazywać żadnych odkształceń lub uszkodzeń powodujących utratę ich funkcjonalności i nieprzydatność do stosowania, np. oderwania, przesunięcia lub wygięcia zawiasów, zmian w konstrukcji skrzyła, osłabienia zamocowania zaczepu zamka w ościeżnicy, itp. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła i ościeżnicy, zgodnie z założeniami konstrukcyjnymi. Właściwość określona w procedurze aprobacyjnej, nie objęta wstępnym badaniem typu i badaniami gotowych wyrobów Odporność na włamanie wg PN-90/B Drzwi POL-SKONE C-30 powinny spełniać wymagania określone dla klasy C odporności na włamanie wg PN-90/B zakresie: odporność na obciążenia statyczne: a) obciążenie siłą 5000 N działającą w miejscu czoła zamka, równolegle do płaszczyzny skrzydła przez 1 min; odkształcenie skrzydła w miejscu przyłożenia siły nie powinno być większe niż 5 mm,

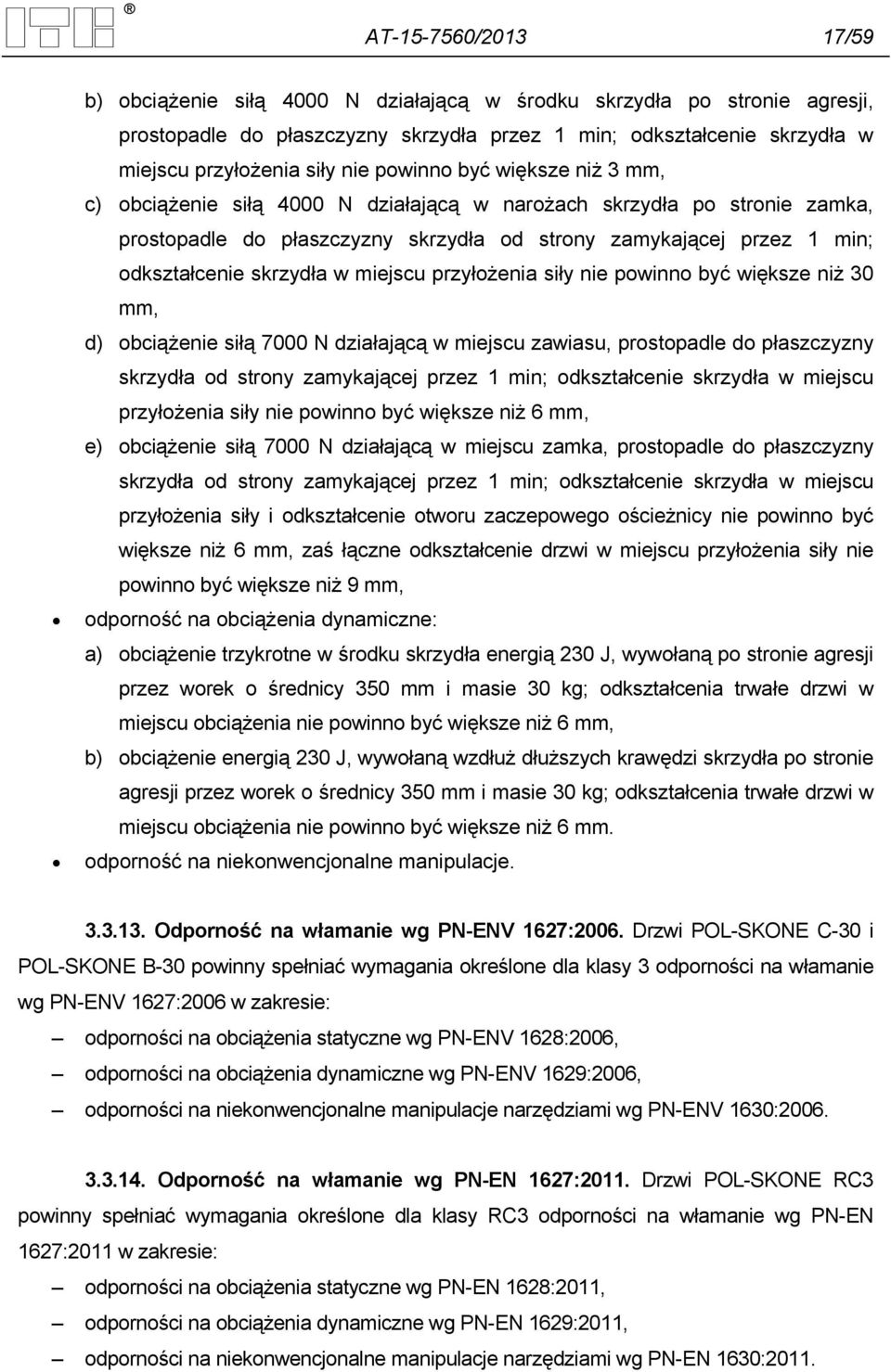

19 AT / /59 b) obciążenie siłą 4000 N działającą w środku skrzydła po stronie agresji, prostopadle do płaszczyzny skrzydła przez 1 min; odkształcenie skrzydła w miejscu przyłożenia siły nie powinno być większe niż 3 mm, c) obciążenie siłą 4000 N działającą w narożach skrzydła po stronie zamka, prostopadle do płaszczyzny skrzydła od strony zamykającej przez 1 min; odkształcenie skrzydła w miejscu przyłożenia siły nie powinno być większe niż 30 mm, d) obciążenie siłą 7000 N działającą w miejscu zawiasu, prostopadle do płaszczyzny skrzydła od strony zamykającej przez 1 min; odkształcenie skrzydła w miejscu przyłożenia siły nie powinno być większe niż 6 mm, e) obciążenie siłą 7000 N działającą w miejscu zamka, prostopadle do płaszczyzny skrzydła od strony zamykającej przez 1 min; odkształcenie skrzydła w miejscu przyłożenia siły i odkształcenie otworu zaczepowego ościeżnicy nie powinno być większe niż 6 mm, zaś łączne odkształcenie drzwi w miejscu przyłożenia siły nie powinno być większe niż 9 mm, odporność na obciążenia dynamiczne: a) obciążenie trzykrotne w środku skrzydła energią 230 J, wywołaną po stronie agresji przez worek o średnicy 350 mm i masie 30 kg; odkształcenia trwałe drzwi w miejscu obciążenia nie powinno być większe niż 6 mm, b) obciążenie energią 230 J, wywołaną wzdłuż dłuższych krawędzi skrzydła po stronie agresji przez worek o średnicy 350 mm i masie 30 kg; odkształcenia trwałe drzwi w miejscu obciążenia nie powinno być większe niż 6 mm. odporność na niekonwencjonalne manipulacje Odporność na włamanie wg PN-ENV 1627:2006. Drzwi POL-SKONE C-30 i POL-SKONE B-30 powinny spełniać wymagania określone dla klasy 3 odporności na włamanie wg PN-ENV 1627:2006 w zakresie: odporności na obciążenia statyczne wg PN-ENV 1628:2006, odporności na obciążenia dynamiczne wg PN-ENV 1629:2006, odporności na niekonwencjonalne manipulacje narzędziami wg PN-ENV 1630: Odporność na włamanie wg PN-EN 1627:2011. Drzwi POL-SKONE RC3 powinny spełniać wymagania określone dla klasy RC3 odporności na włamanie wg PN-EN 1627:2011 w zakresie: odporności na obciążenia statyczne wg PN-EN 1628:2011, odporności na obciążenia dynamiczne wg PN-EN 1629:2011, odporności na niekonwencjonalne manipulacje narzędziami wg PN-EN 1630:2011.

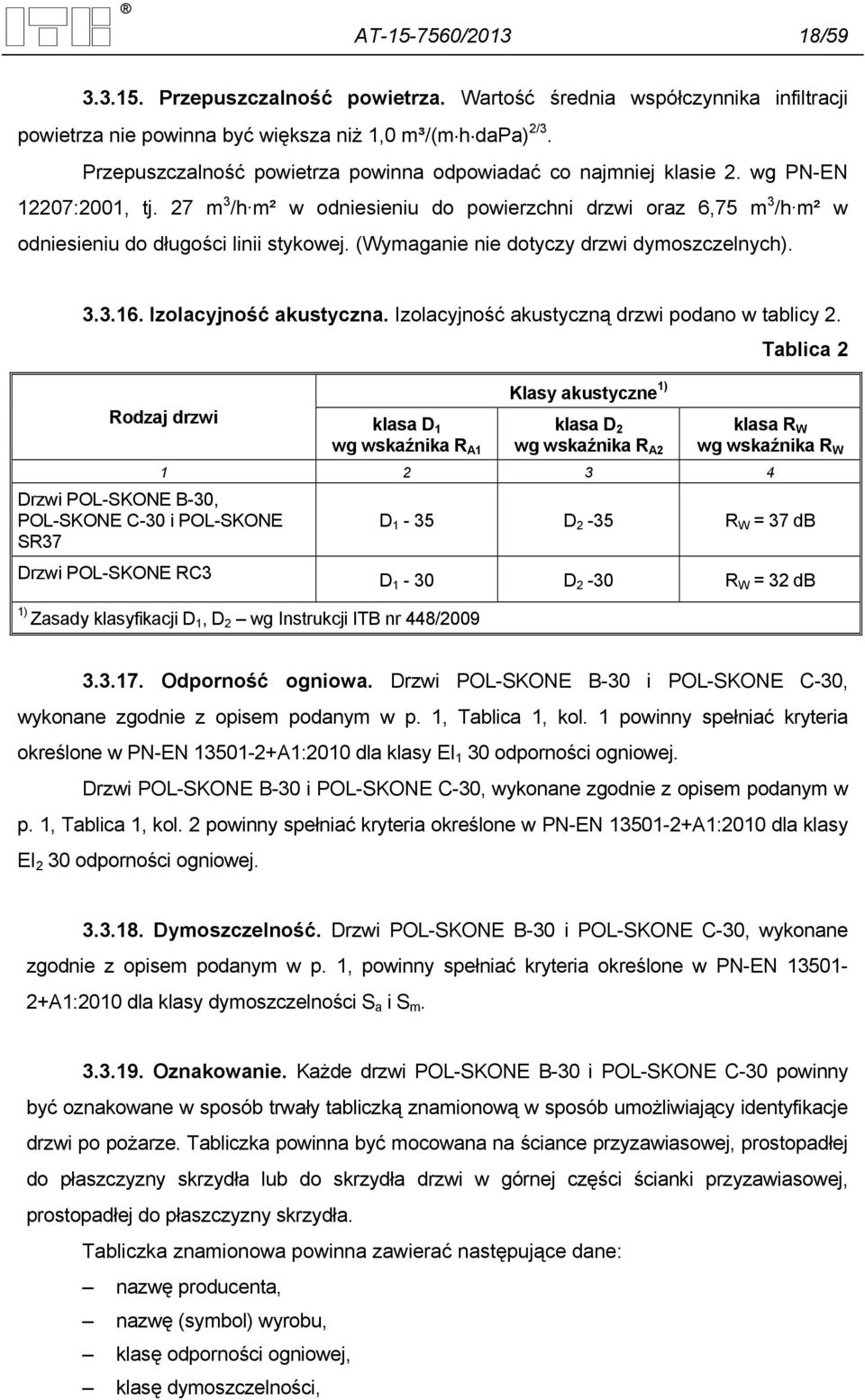

20 AT / / Przepuszczalność powietrza. Wartość średnia współczynnika infiltracji powietrza nie powinna być większa niż 1,0 m³/(m h dapa) 2/3. Przepuszczalność powietrza powinna odpowiadać co najmniej klasie 2. wg PN-EN 12207:2001, tj. 27 m 3 /h m² w odniesieniu do powierzchni drzwi oraz 6,75 m 3 /h m² w odniesieniu do długości linii stykowej. (Wymaganie nie dotyczy drzwi dymoszczelnych) Izolacyjność akustyczna. Izolacyjność akustyczną drzwi podano w tablicy 2. Tablica 2 Rodzaj drzwi Drzwi POL-SKONE B-30, POL-SKONE C-30 i POL-SKONE SR37 Drzwi POL-SKONE RC3 klasa D 1 wg wskaźnika R A1 Klasy akustyczne 1) klasa D 2 wg wskaźnika R A2 klasa R W wg wskaźnika R W ) Zasady klasyfikacji D 1, D 2 wg Instrukcji ITB nr 448/2009 D 1-35 D 2-35 R W = 37 db D 1-30 D 2-30 R W = 32 db Odporność ogniowa. Drzwi POL-SKONE B-30 i POL-SKONE C-30, wykonane zgodnie z opisem podanym w p. 1, Tablica 1, kol. 1 powinny spełniać kryteria określone w PN-EN A1:2010 dla klasy EI 1 30 odporności ogniowej. Drzwi POL-SKONE B-30 i POL-SKONE C-30, wykonane zgodnie z opisem podanym w p. 1, Tablica 1, kol. 2 powinny spełniać kryteria określone w PN-EN A1:2010 dla klasy EI 2 30 odporności ogniowej Dymoszczelność. Drzwi POL-SKONE B-30 i POL-SKONE C-30, wykonane zgodnie z opisem podanym w p. 1, powinny spełniać kryteria określone w PN-EN A1:2010 dla klasy dymoszczelności S a i S m Oznakowanie. Każde drzwi POL-SKONE B-30 i POL-SKONE C-30 powinny być oznakowane w sposób trwały tabliczką znamionową w sposób umożliwiający identyfikacje drzwi po pożarze. Tabliczka powinna być mocowana na ściance przyzawiasowej, prostopadłej do płaszczyzny skrzydła lub do skrzydła drzwi w górnej części ścianki przyzawiasowej, prostopadłej do płaszczyzny skrzydła. Tabliczka znamionowa powinna zawierać następujące dane: nazwę producenta, nazwę (symbol) wyrobu, klasę odporności ogniowej, klasę dymoszczelności,

21 AT / /59 numer Aprobaty Technicznej ITB AT /2013, rok produkcji. 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Drzwi wewnętrzne wejściowe POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 powinny być pakowane pojedynczo lub na paletach, w kompletnym zestawie elementów składowych zgodnie z PN-B-05000:1996, z dołączoną instrukcja wbudowania. Opakowanie powinno zabezpieczać drzwi przed uszkodzeniami mechanicznymi i odkształceniami. Drzwi powinny być przechowywane i transportowane zgodnie z PN-B-05000:1996. Na każdym opakowaniu drzwi POL-SKONE B-30 i POL-SKONE C-30 powinna znajdować się informacja zawierająca dane według p oraz: numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, znak budowlany. Na każdym opakowaniu drzwi POL-SKONE SR37 i POL-SKONE RC3 powinna znajdować się informacja zawierająca co najmniej następujące dane: nazwę i adres producenta, identyfikację wyrobu zawierającą nazwę wyrobu, nr Aprobaty Technicznej ITB AT /2013, numer i datę wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznakowania wyrobów znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. z. U. nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich

22 AT / /59 właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041) oceny zgodności drzwi POL-SKONE B- 30, POL-SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 z Aprobatą Techniczną ITB AT /2013 dokonuje Producent, stosując: system 1 w przypadku drzwi POL-SKONE B-30 i POL-SKONE C-30, system 3 w przypadku drzwi POL-SKONE SR37 i POL-SKONE RC3. W przypadku systemu 1 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta, zgodnie z ustalonym planem badań, obejmujących badania podane w p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji. W przypadku systemu 3 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013 na podstawie: a) wstępnego badania typu przeprowadzonego przez akredytowane laboratorium, b) zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu obejmuje: a) prostokątność i płaskość skrzydeł, b) odporność na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła, c) wytrzymałość na skręcanie statyczne, d) odporność na uderzenie ciałem miękkim i ciężkim, e) odporność na uderzenie ciałem twardym, f) odporność na wstrząsy (z wyjątkiem drzwi wyposażonych w urządzenia zamykające),

23 AT / /59 g) przepuszczalność powietrza (z wyjątkiem drzwi dymoszczelnych), h) izolacyjność akustyczną, i) klasę odporności ogniowej (w przypadku drzwi POL-SKONE B-30 i POL-SKONE C-3), j) dymoszczelność (w przypadku drzwi POL-SKONE B-30 i POL-SKONE C-30), k) odporność na włamanie (w przypadku drzwi POL-SKONE B-30, POL-SKONE C-3 i POL-SKONE RC3). Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie surowców i składników, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p w przypadku drzwi POL-SKONE B-30 i POL-SKONE C-30 oraz p. 5.4 w przypadku drzwi POL-SKONE SR37 i POL-SKONE RC3), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Właściwości techniczne wyrobów składowych, stosowanych w drzwiach objętych Aprobatą, powinny być potwierdzone deklaracjami zgodności w przypadku wyrobów podlegających wymaganiom ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), a w przypadku pozostałych wyrobów świadectwami technicznymi, wydanymi przez Producentów. Dokumenty te powinny obejmować w szczególności: klej, płyty drewnopochodne, półfabrykaty z drewna klejonego warstwowo, okucia, uszczelki, wyroby do wykończania powierzchni drzwi. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2013. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia.

24 AT / / Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe (dotyczy drzwi POL-SKONE SR37 i POL-SKONE RC3), c) badania uzupełniające (dotyczy drzwi POL-SKONE B-30 i POL-SKONE C-30) Badania bieżące. Badania bieżące obejmują sprawdzenie: a) jakości wykonania, b) odchyłek wymiarów, c) oznakowania drzwi (dotyczy drzwi POL-SKONE B-30 i POL-SKONE C-30) Badania okresowe i uzupełniające. Badania okresowe i uzupełniające obejmują sprawdzenie: a) sił operacyjnych, b) odporności na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła, c) przepuszczalności powietrza (z wyjątkiem drzwi dymoszczelnych), d) izolacyjności akustycznej, e) odporności ogniowej i dymoszczelności (w przypadku drzwi POL-SKONE B-30 i POL- SKONE C-30 z deklarowaną odpornością ogniową łącznie z dymoszczelnością producent może wykonać tylko jedno z tych badań), f) odporności na włamanie (dotyczy drzwi POL-SKONE B-30, POL-SKONE C-30 i POL- SKONE RC3) Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe i uzupełniające powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Badania właściwości technicznych drzwi należy wykonać metodami podanymi w ZUAT-15/III.16/2007 i normach podanych w p. 3. Wyniki badań należy porównać z wymaganiami podanymi w p. 3.

25 AT / / Pobieranie próbek do badań Próbki do badań należy pobierać losowo zgodnie z PN-N-03010: Ocena wyników badań Wyprodukowane drzwi należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO PRAWNE 6.1. Niniejsza Aprobata zastępuję Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2013 jest dokumentem stwierdzającym przydatność drzwi POL-SKONE B-30, POL-SKONE C-30, POL-SKONE SR37 oraz POL- SKONE RC3 do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. z. U. nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (Dz. U. nr 119 poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta drzwi POL-SKONE B-30, POL- SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 od odpowiedzialności za ich prawidłową jakość, a wykonawców robót budowlanych od odpowiedzialności za właściwe wbudowanie drzwi.

26 AT / / W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie drzwi POL-SKONE B-30, POL- SKONE C-30, POL-SKONE SR37 oraz POL-SKONE RC3 należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2013 jest ważna do 08 sierpnia 2018 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej, z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K O N I E C INFORMACJE DODATKOWE Normy i dokumenty związane PN-B :1999 Akustyka budowlana. Ochrona przed hałasem w budynkach - Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania PN-EN :1999 Akustyka. Pomiary izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Pomiary laboratoryjne izolacyjności od dźwięków powietrznych elementów budowlanych PN-B-05000:1996 Okna i drzwi. Pakowanie, przechowywanie i transport PN-B-06079:1988 Drzwi drewniane. Metoda badania odporności na wstrząsy PN-B-91000:1996 Stolarka budowlana. Okna i drzwi. Terminologia PN-90/B Elementy i segmenty ścienne metalowe. Drzwi o zwiększonej odporności na włamanie - klasy C. Wymagania i badania uzupełniające. PN-83/N Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki PN-EN 204:2002 Klasyfikacja klejów termoplastycznych do drewna przeznaczonych do połączeń niekonstrukcyjnych PN-EN 205:2005 Kleje. Kleje do drewna przeznaczone do połączeń niekonstrukcyjnych. Oznaczanie wytrzymałości na ścinanie spoiny klejowej w połączeniach zakładkowych PN-EN 312:2011 Płyty wiórowe. Wymagania techniczne PN-EN 622-1:2005 Płyty pilśniowe. Wymagania techniczne. Wymagania ogólne PN-EN 622-5:2010 Płyty pilśniowe. Wymagania techniczne. Część 5: Wymagania dla płyt
