APROBATA TECHNICZNA ITB AT /2011

Wielkość: px
Rozpocząć pokaz od strony:

Download "APROBATA TECHNICZNA ITB AT-15-5889/2011"

Transkrypt

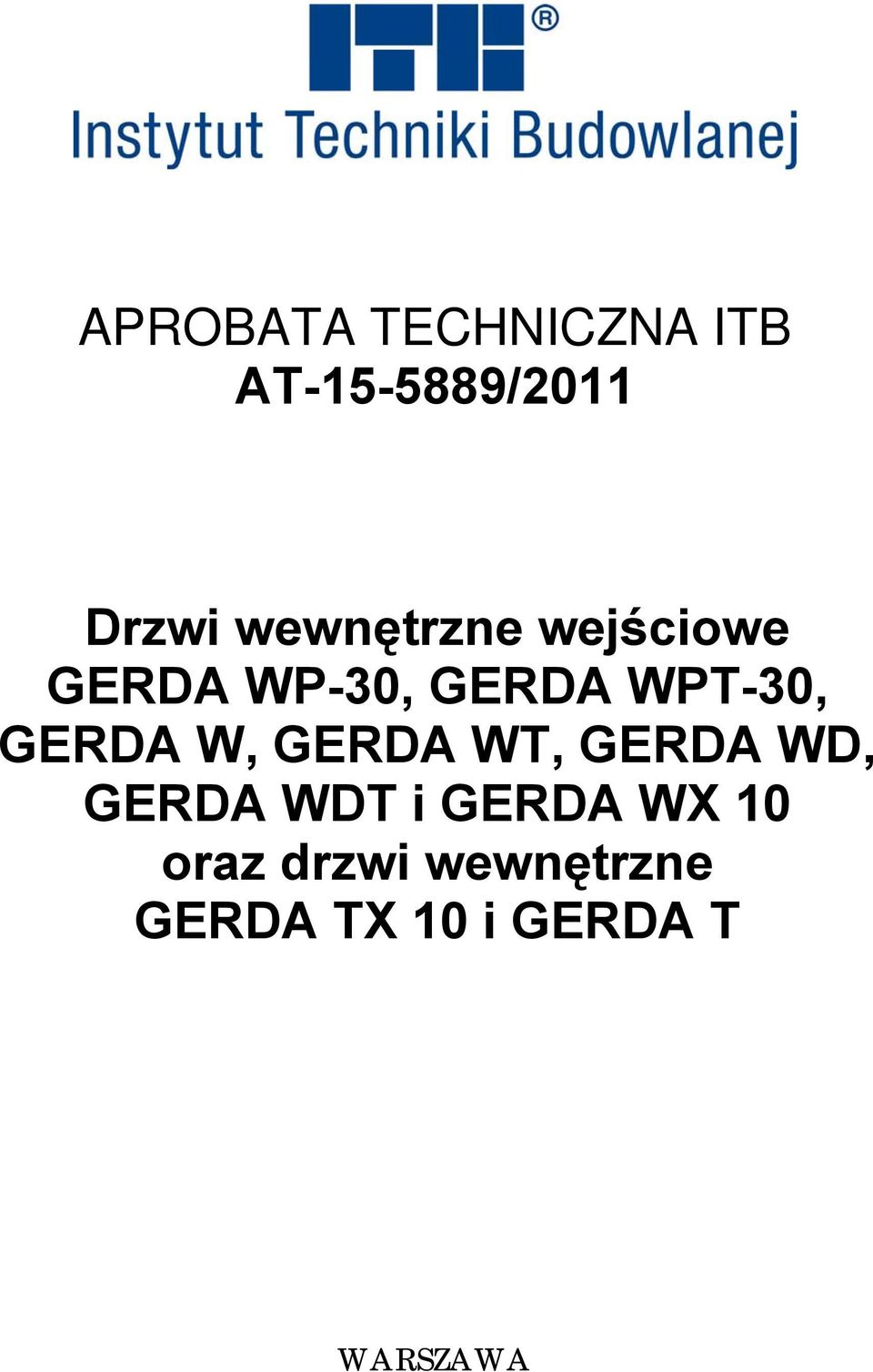

1 APROBATA TECHNICZNA ITB AT /2011 Drzwi wewnętrzne wejściowe GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 oraz drzwi wewnętrzne GERDA TX 10 i GERDA T WARSZAWA

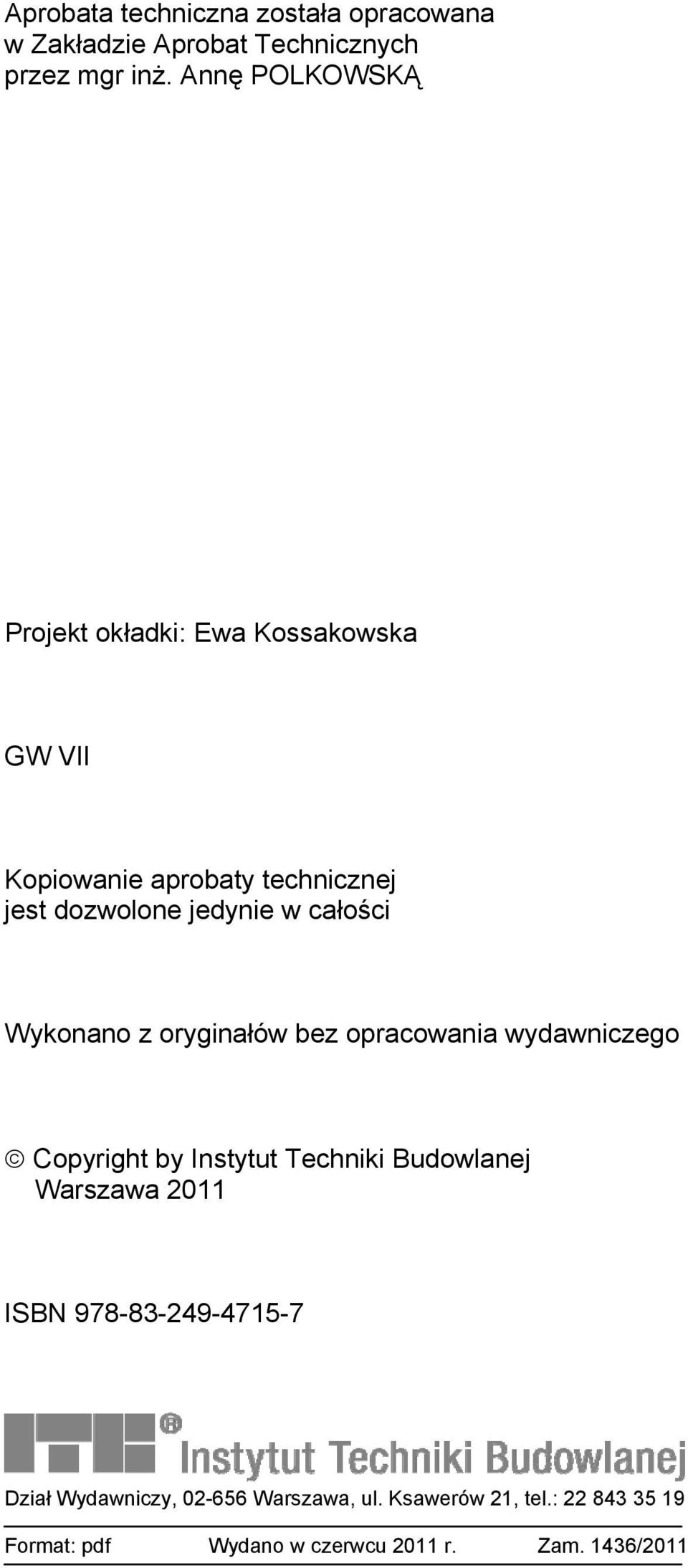

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę POLKOWSKĄ Projekt okładki: Ewa Kossakowska GW VII Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2011 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w czerwcu 2011 r. Zam. 1436/2011

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: GERDA Sp. z o.o. Oddział w Warszawie ul. Łopuszańska 49/53, Warszawa stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: DRZWI WEWNĘTRZNE WEJŚCIOWE GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 ORAZ DRZWI WEWNĘTRZNE GERDA TX 10 i GERDA T w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności : 29 marca 2016 r. D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Załącznik: Postanowienia ogólne i techniczne Warszawa, 29 marca 2011 r. Aprobata Techniczna ITB AT /2011 jest nowelizacją Aprobaty Technicznej ITB AT /2006. Dokument Aprobaty Technicznej ITB AT /2011 zawiera 40 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

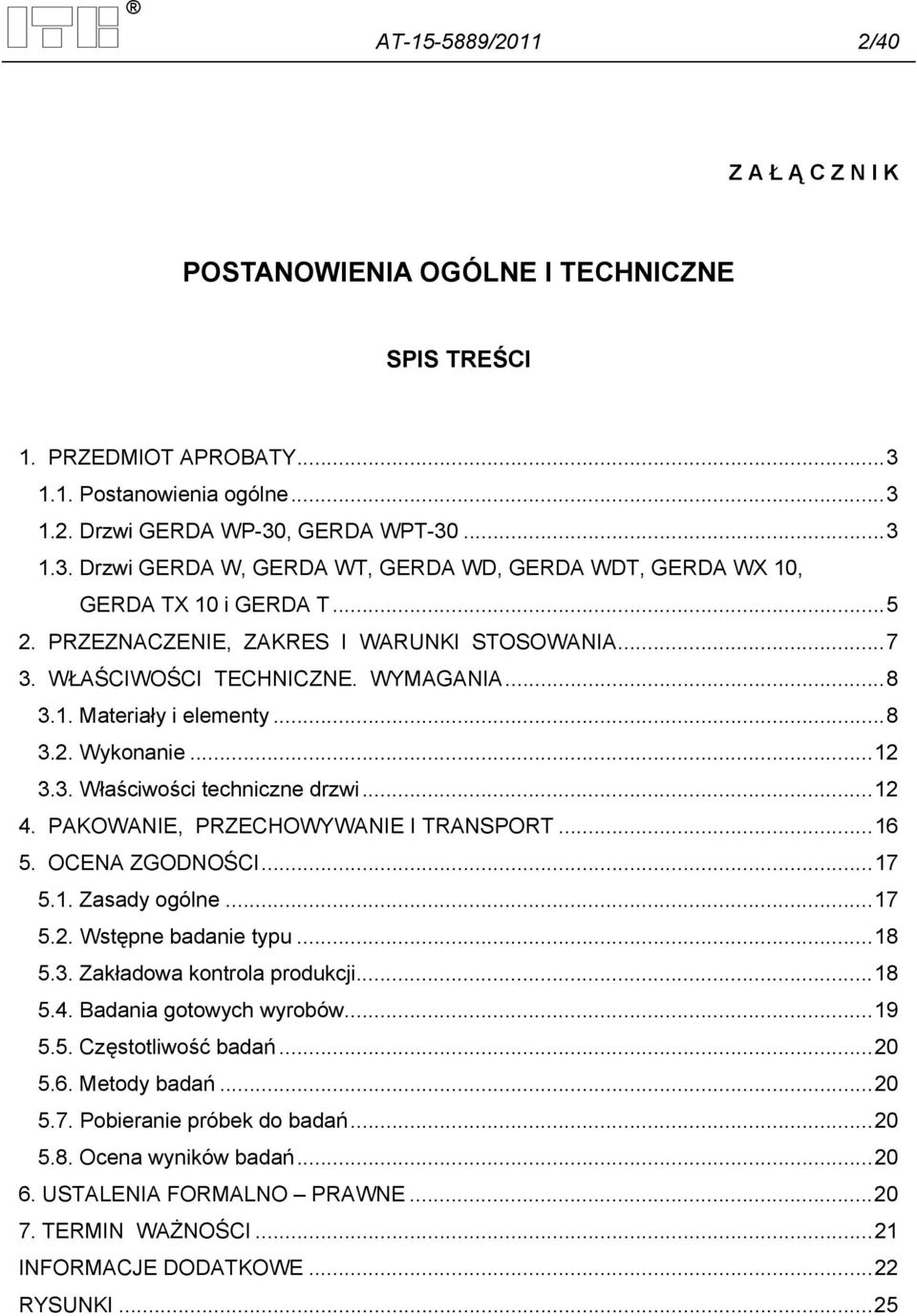

4 AT /2011 2/40 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY Postanowienia ogólne Drzwi GERDA WP-30, GERDA WPT Drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały i elementy Wykonanie Właściwości techniczne drzwi PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 25

5 AT /2011 3/40 1. PRZEDMIOT APROBATY 1.1. Postanowienia ogólne Przedmiotem Aprobaty Technicznej ITB są drzwi wewnętrzne wejściowe GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 oraz drzwi wewnętrzne GERDA TX 10 i GERDA T, produkowane przez firmę GERDA Sp. z o.o., Oddział w Warszawie. Drzwi objęte niniejszą Aprobatą Techniczną to jednoskrzydłowe drzwi rozwierane, pełne, lewe lub prawe. Drzwi składają się z ościeżnicy stalowej z progiem oraz skrzydła o budowie skrzynkowej, z okładzinami z blachy stalowej Drzwi GERDA WP-30, GERDA WPT-30 W zależności od wymiarów, drzwi GERDA WP-30 i GERDA WPT-30 produkowane są w odmianach oznaczonych symbolami 80N, 80, 90N, 90E i 100E. Wymiary poszczególnych rodzajów drzwi przedstawiono w tablicy 1, poz Tablica 1 Poz. Odmiana drzwi Grubość skrzydła, mm w świetle ościeżnicy Szerokość, mm skrzydła zewnętrzna ościeżnicy w świetle ościeżnicy Wysokość, mm skrzydła zewnętrzna ościeżnicy 1 80N N E E 46, Minimalna szerokość Maksymalna szerokość Mogą być również produkowane drzwi o innych wymiarach, podanych w tablicy 1, poz. 6 7, przy czym powierzchnia skrzydeł powinna wynosić 0,73 2,25 m 2. Skrzydła drzwi GERDA WP-30 i GERDA WPT-30 mają budowę skrzynkową. Są wykonane z dwóch arkuszy blachy stalowej grubości 0,7 0,8 mm, ocynkowanej i jednostronnie powlekanej folią PVC, ukształtowanych metodą gięcia na zimno i tworzących zewnętrzną i wewnętrzną płaszczyznę skrzydła drzwiowego. Arkusze blachy połączone są ze sobą wzdłuż krawędzi zamkowych, zawiasowych i nadprożowych poprzez odpowiednie zagięcia tworzące przylgi. Dolna, progowa krawędź skrzydła zamknięta jest listwą zamykającą, wykonaną z blachy stalowej grubości 0,7 0,8 mm. Wypełnienie skrzydła stanowi płyta skalnej wełny mineralnej. Blachy okładzinowe skrzydła drzwi GERDA WP-30 są płaskie natomiast blachy okładzinowe skrzydła drzwi GERDA WPT-30 posiadają przetłoczenia na głębokość

6 AT /2011 4/40 maksymalnie 4,5 mm (rys. 2), przy czym wypełnienie skrzydła, tj. skalna wełna mineralna, w miejscu przetłoczenia ma zwiększoną gęstość. Wewnątrz skrzydła znajdują się elementy wzmacniające do mocowania okuć w postaci listew drewnianych o wymiarach: 220 x 45 x 45 cm listwa do montażu zamykacza, 110 x 80 x 45 mm 3 listwy do montażu zawiasów, 802 x 45 x 45 mm z doklejona listwą 184 x 40 x 45 mm listwa do montażu zamka dodatkowego, 254 x 45 x 45 mm listwa do montażu zamka głównego, 939 x 45 x 45 z doklejona listwa 106 x 40 x 45 mm listwa do montażu zapornicy. Drewniane listwy wzmacniające oraz wypełnienie sklejone są z blachami poszycia przy pomocy kleju poliuretanowego. W drzwiach stosowane są ościeżnice firmy GERDA Sp. z o.o., wykonane z kształtowników z ocynkowanej blachy stalowej, o grubości 1,5 mm, oklejonej folią PVC, połączonych mechanicznie (zaginane wpusty) wg rys. 2 i 5. Ościeżnice o nazwie portalowe dodatkowo wyposażone są w dekoracyjne opaski z płyt MDF grubości 12 mm (rys. 7). Ościeżnice stalowe powinny być mocowane do konstrukcji przy pomocy minimum 8 stalowych kołków rozprężnych minimum 10 x 140 mm (po minimum 4 na stojak ościeżnicy). Ościeżnice oraz wolne przestrzenie pomiędzy ościeżnicą a konstrukcją mocującą powinny być szczelnie wypełnione zaprawa cementową. Ościeżnice są wyposażone w próg z nierdzewnej blachy stalowej o grubości 1,0 mm, wypełniony zaprawą cementową, lub w próg z drewna dębowego, bukowego lub mahoniowego. Wzdłuż krawędzi zamkowej, zawiasowej i nadprożowej skrzydła, w przylgach, umieszczone są uszczelki dociskowe KA-20 firmy AiB. W specjalnie wyprofilowanych rowkach w stojakach i nadprożu ościeżnicy umieszczone są uszczelki dociskowe KA-2 firmy AiB. W specjalnie wyprofilowanym rowku w progu stalowym umieszczona jest uszczelka KA- 2 firmy AiB, natomiast w progu drewnianym uszczelka KD-11 firmy AiB. Wzdłuż stojaków i nadproża ościeżnicy a także na wysokości zapornicy na skrzydle umieszczone są uszczelki pęczniejące, o przekroju 2 x 20 mm, Promaseal PL firmy Promat. Wzdłuż krawędzi progowej skrzydła umieszczone są: dwie uszczelki pęczniejące, o przekroju 2 x 15 mm, Promaseal PL firmy Promat wariant I, lub uszczelka pęczniejąca, o przekroju 2 x 20 mm, Promaseal PL firmy Promat- wariant II. Wzdłuż górnej i dolnej poziomej krawędzi kieszeni zamka głównego umieszczone są uszczelki pęczniejące, o przekroju 2 x 10 mm, Promaseal PL firmy Promat.

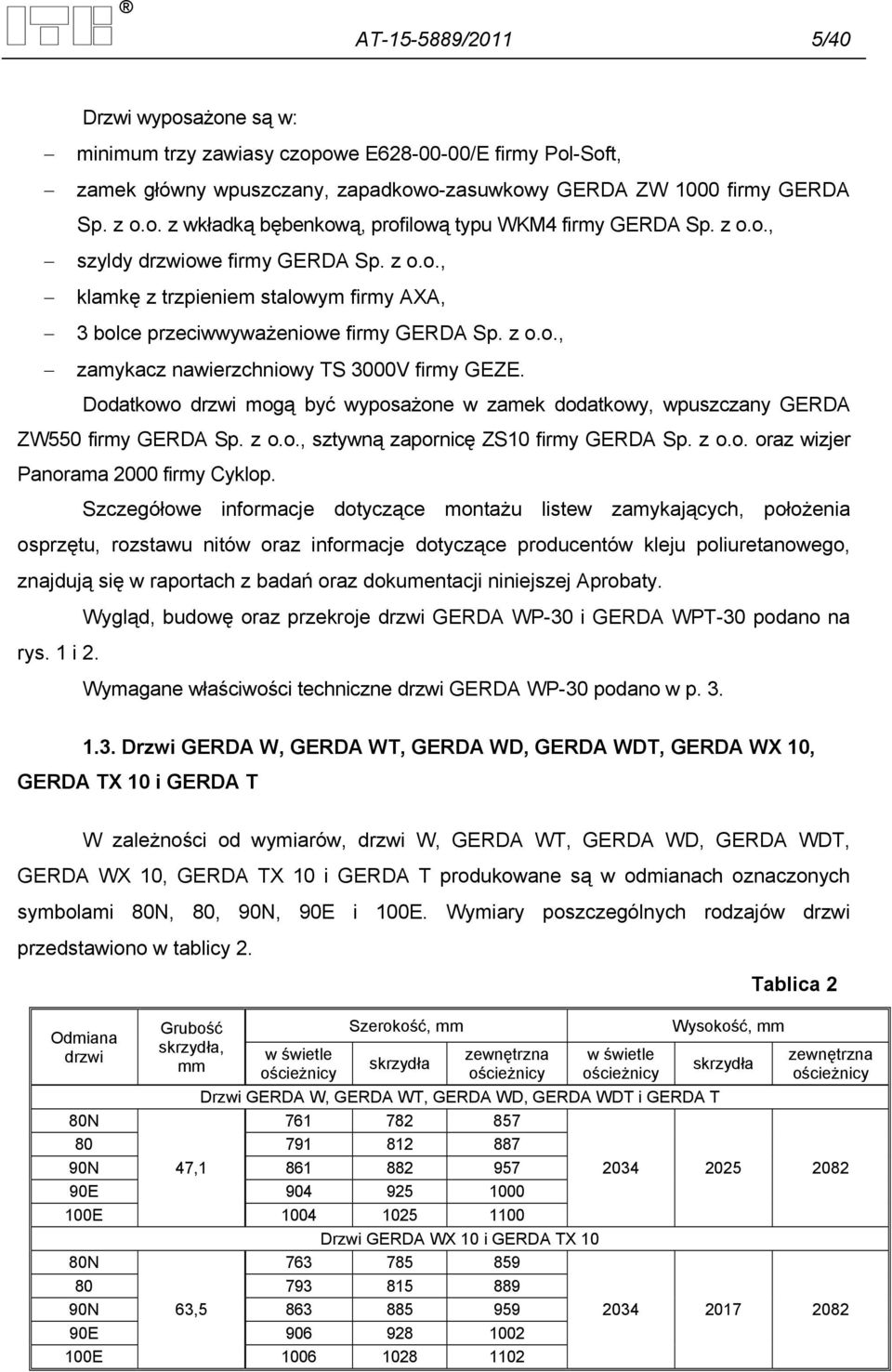

7 AT /2011 5/40 Drzwi wyposażone są w: minimum trzy zawiasy czopowe E /E firmy Pol-Soft, zamek główny wpuszczany, zapadkowo-zasuwkowy GERDA ZW 1000 firmy GERDA Sp. z o.o. z wkładką bębenkową, profilową typu WKM4 firmy GERDA Sp. z o.o., szyldy drzwiowe firmy GERDA Sp. z o.o., klamkę z trzpieniem stalowym firmy AXA, 3 bolce przeciwwyważeniowe firmy GERDA Sp. z o.o., zamykacz nawierzchniowy TS 3000V firmy GEZE. Dodatkowo drzwi mogą być wyposażone w zamek dodatkowy, wpuszczany GERDA ZW550 firmy GERDA Sp. z o.o., sztywną zapornicę ZS10 firmy GERDA Sp. z o.o. oraz wizjer Panorama 2000 firmy Cyklop. Szczegółowe informacje dotyczące montażu listew zamykających, położenia osprzętu, rozstawu nitów oraz informacje dotyczące producentów kleju poliuretanowego, znajdują się w raportach z badań oraz dokumentacji niniejszej Aprobaty. Wygląd, budowę oraz przekroje drzwi GERDA WP-30 i GERDA WPT-30 podano na rys. 1 i 2. Wymagane właściwości techniczne drzwi GERDA WP-30 podano w p Drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T W zależności od wymiarów, drzwi W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T produkowane są w odmianach oznaczonych symbolami 80N, 80, 90N, 90E i 100E. Wymiary poszczególnych rodzajów drzwi przedstawiono w tablicy 2. Odmiana drzwi Grubość skrzydła, mm w świetle ościeżnicy Szerokość, mm skrzydła zewnętrzna ościeżnicy w świetle ościeżnicy Wysokość, mm skrzydła Tablica 2 zewnętrzna ościeżnicy Drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA T 80N N 47, E E Drzwi GERDA WX 10 i GERDA TX 10 80N N 63, E E

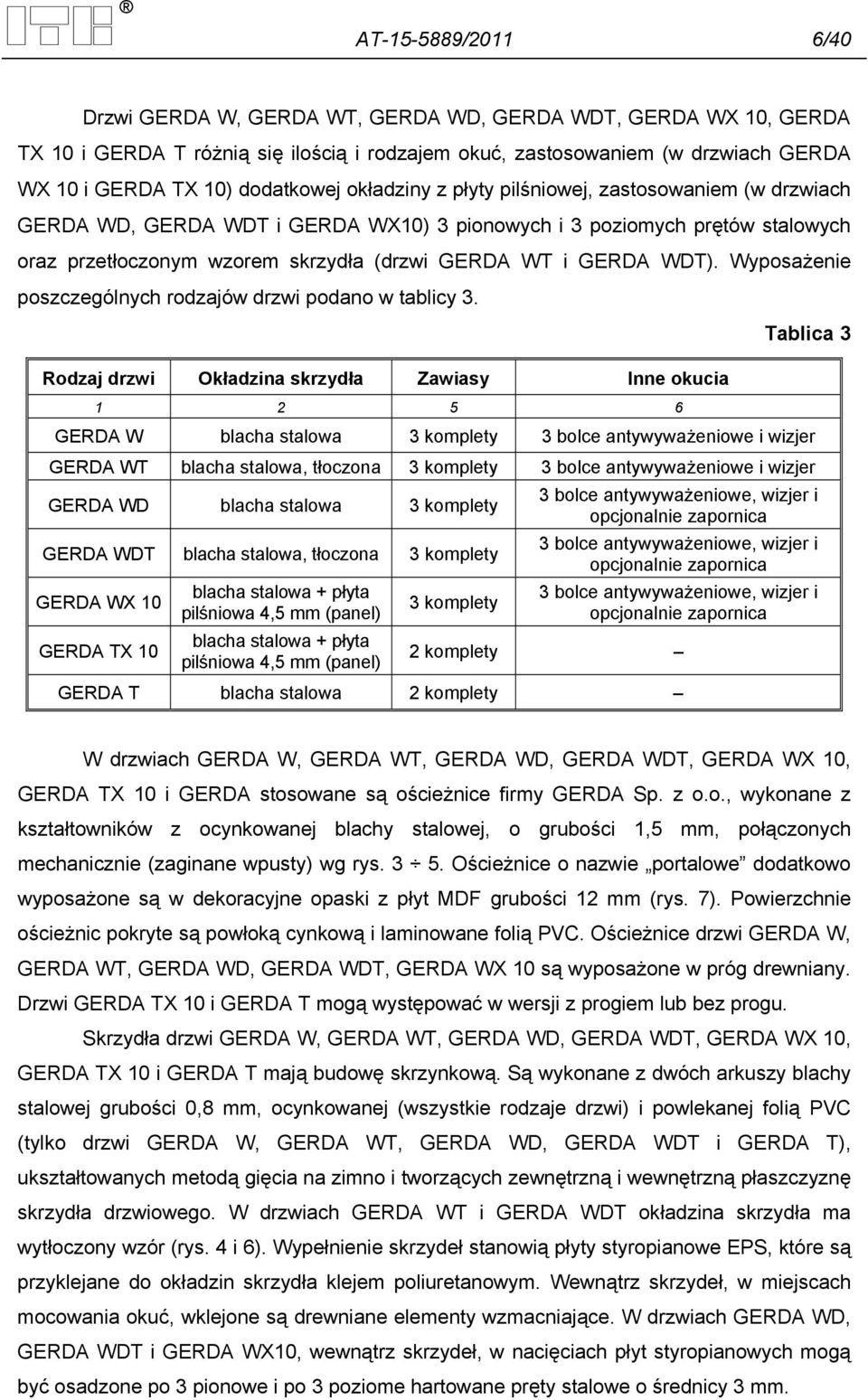

8 AT /2011 6/40 Drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T różnią się ilością i rodzajem okuć, zastosowaniem (w drzwiach GERDA WX 10 i GERDA TX 10) dodatkowej okładziny z płyty pilśniowej, zastosowaniem (w drzwiach GERDA WD, GERDA WDT i GERDA WX10) 3 pionowych i 3 poziomych prętów stalowych oraz przetłoczonym wzorem skrzydła (drzwi GERDA WT i GERDA WDT). Wyposażenie poszczególnych rodzajów drzwi podano w tablicy 3. Rodzaj drzwi Okładzina skrzydła Zawiasy Inne okucia Tablica 3 GERDA W blacha stalowa 3 komplety 3 bolce antywyważeniowe i wizjer GERDA WT blacha stalowa, tłoczona 3 komplety 3 bolce antywyważeniowe i wizjer GERDA WD blacha stalowa 3 komplety GERDA WDT blacha stalowa, tłoczona 3 komplety GERDA WX 10 GERDA TX 10 blacha stalowa + płyta pilśniowa 4,5 mm (panel) blacha stalowa + płyta pilśniowa 4,5 mm (panel) 3 komplety 3 bolce antywyważeniowe, wizjer i opcjonalnie zapornica 3 bolce antywyważeniowe, wizjer i opcjonalnie zapornica 3 bolce antywyważeniowe, wizjer i opcjonalnie zapornica 2 komplety GERDA T blacha stalowa 2 komplety W drzwiach GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA stosowane są ościeżnice firmy GERDA Sp. z o.o., wykonane z kształtowników z ocynkowanej blachy stalowej, o grubości 1,5 mm, połączonych mechanicznie (zaginane wpusty) wg rys Ościeżnice o nazwie portalowe dodatkowo wyposażone są w dekoracyjne opaski z płyt MDF grubości 12 mm (rys. 7). Powierzchnie ościeżnic pokryte są powłoką cynkową i laminowane folią PVC. Ościeżnice drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10 są wyposażone w próg drewniany. Drzwi GERDA TX 10 i GERDA T mogą występować w wersji z progiem lub bez progu. Skrzydła drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T mają budowę skrzynkową. Są wykonane z dwóch arkuszy blachy stalowej grubości 0,8 mm, ocynkowanej (wszystkie rodzaje drzwi) i powlekanej folią PVC (tylko drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA T), ukształtowanych metodą gięcia na zimno i tworzących zewnętrzną i wewnętrzną płaszczyznę skrzydła drzwiowego. W drzwiach GERDA WT i GERDA WDT okładzina skrzydła ma wytłoczony wzór (rys. 4 i 6). Wypełnienie skrzydeł stanowią płyty styropianowe EPS, które są przyklejane do okładzin skrzydła klejem poliuretanowym. Wewnątrz skrzydeł, w miejscach mocowania okuć, wklejone są drewniane elementy wzmacniające. W drzwiach GERDA WD, GERDA WDT i GERDA WX10, wewnątrz skrzydeł, w nacięciach płyt styropianowych mogą być osadzone po 3 pionowe i po 3 poziome hartowane pręty stalowe o średnicy 3 mm.

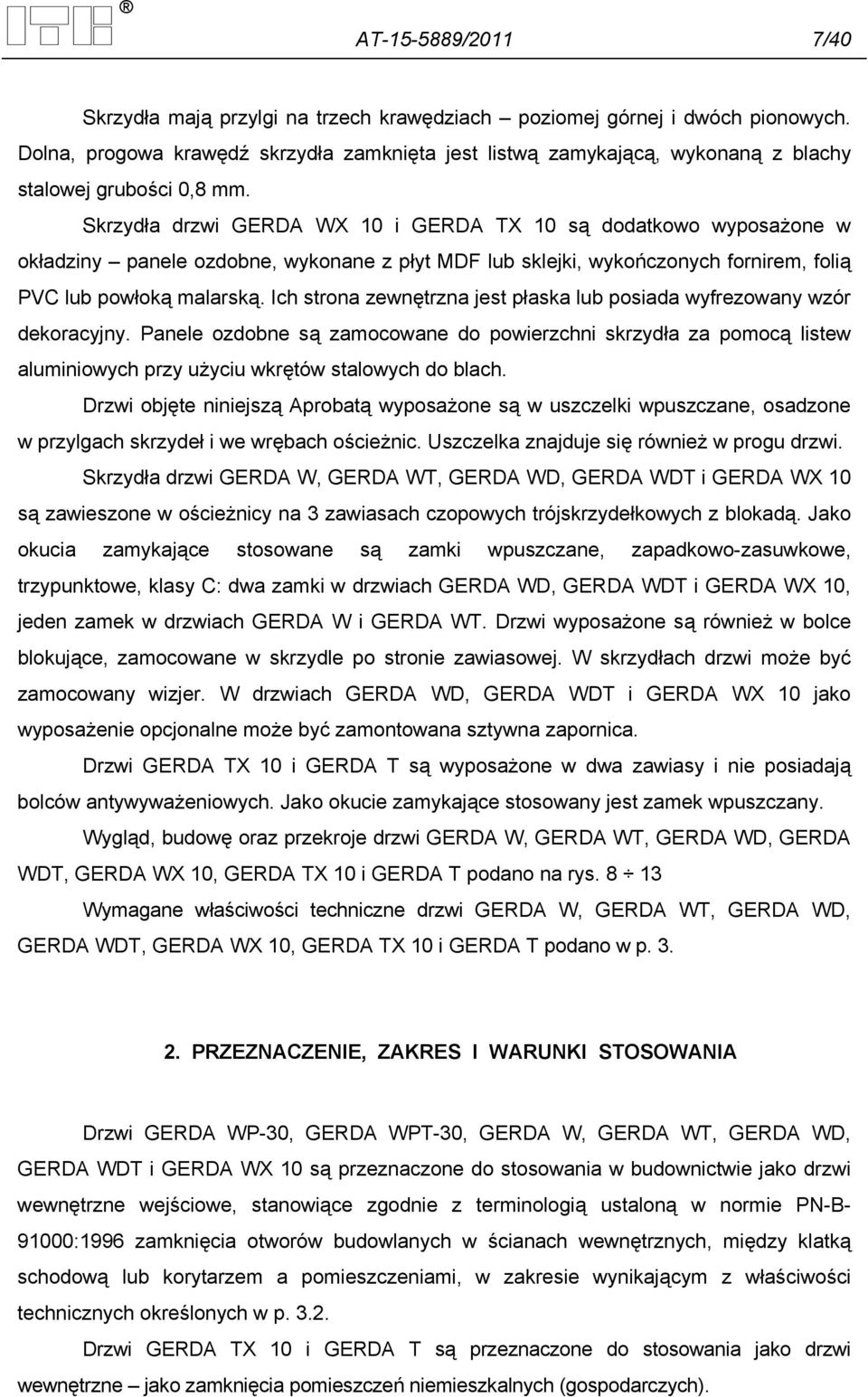

9 AT /2011 7/40 Skrzydła mają przylgi na trzech krawędziach poziomej górnej i dwóch pionowych. Dolna, progowa krawędź skrzydła zamknięta jest listwą zamykającą, wykonaną z blachy stalowej grubości 0,8 mm. Skrzydła drzwi GERDA WX 10 i GERDA TX 10 są dodatkowo wyposażone w okładziny panele ozdobne, wykonane z płyt MDF lub sklejki, wykończonych fornirem, folią PVC lub powłoką malarską. Ich strona zewnętrzna jest płaska lub posiada wyfrezowany wzór dekoracyjny. Panele ozdobne są zamocowane do powierzchni skrzydła za pomocą listew aluminiowych przy użyciu wkrętów stalowych do blach. Drzwi objęte niniejszą Aprobatą wyposażone są w uszczelki wpuszczane, osadzone w przylgach skrzydeł i we wrębach ościeżnic. Uszczelka znajduje się również w progu drzwi. Skrzydła drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 są zawieszone w ościeżnicy na 3 zawiasach czopowych trójskrzydełkowych z blokadą. Jako okucia zamykające stosowane są zamki wpuszczane, zapadkowo-zasuwkowe, trzypunktowe, klasy C: dwa zamki w drzwiach GERDA WD, GERDA WDT i GERDA WX 10, jeden zamek w drzwiach GERDA W i GERDA WT. Drzwi wyposażone są również w bolce blokujące, zamocowane w skrzydle po stronie zawiasowej. W skrzydłach drzwi może być zamocowany wizjer. W drzwiach GERDA WD, GERDA WDT i GERDA WX 10 jako wyposażenie opcjonalne może być zamontowana sztywna zapornica. Drzwi GERDA TX 10 i GERDA T są wyposażone w dwa zawiasy i nie posiadają bolców antywyważeniowych. Jako okucie zamykające stosowany jest zamek wpuszczany. Wygląd, budowę oraz przekroje drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T podano na rys Wymagane właściwości techniczne drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 są przeznaczone do stosowania w budownictwie jako drzwi wewnętrzne wejściowe, stanowiące zgodnie z terminologią ustaloną w normie PN-B :1996 zamknięcia otworów budowlanych w ścianach wewnętrznych, między klatką schodową lub korytarzem a pomieszczeniami, w zakresie wynikającym z właściwości technicznych określonych w p Drzwi GERDA TX 10 i GERDA T są przeznaczone do stosowania jako drzwi wewnętrzne jako zamknięcia pomieszczeń niemieszkalnych (gospodarczych).

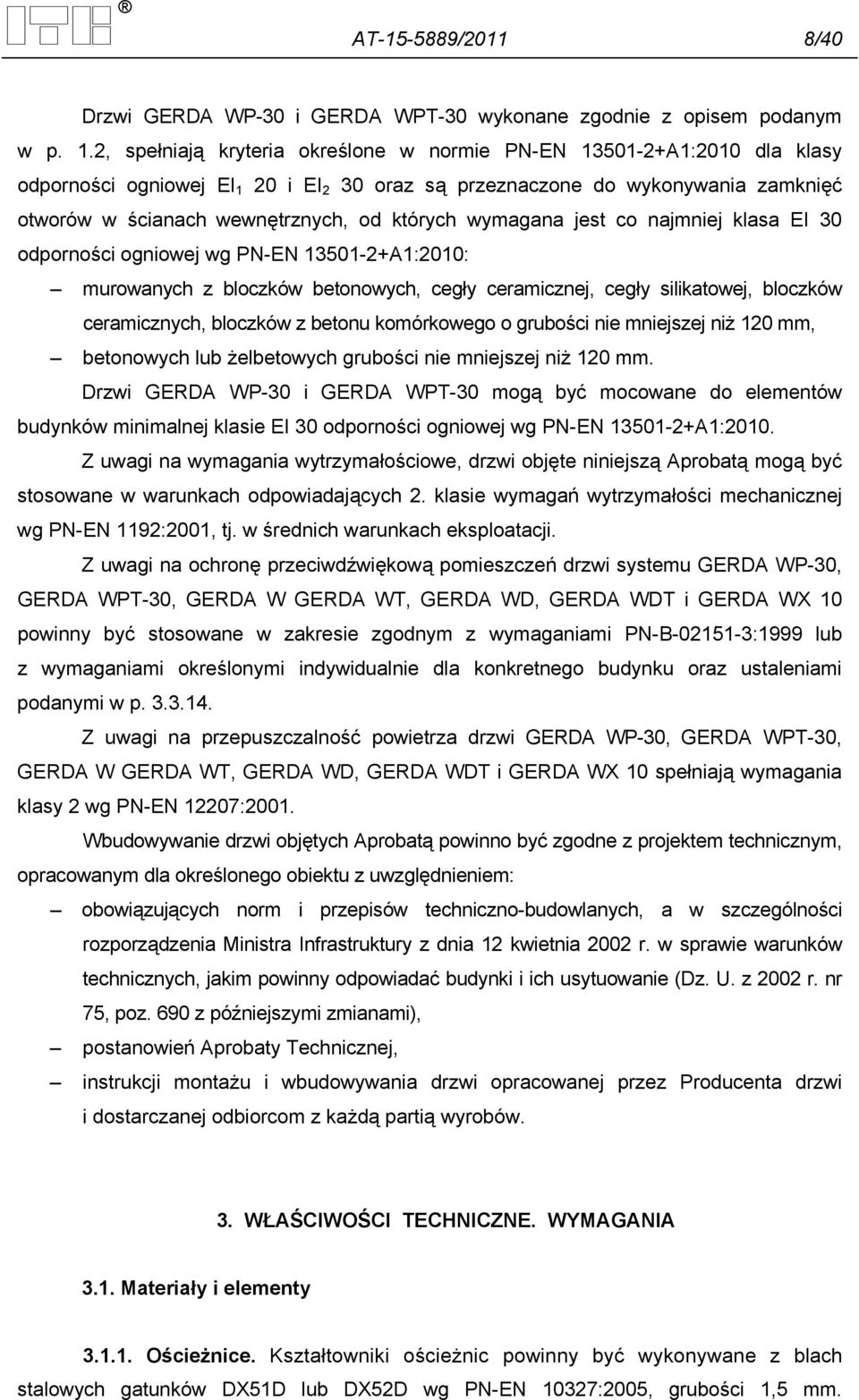

10 AT /2011 8/40 Drzwi GERDA WP-30 i GERDA WPT-30 wykonane zgodnie z opisem podanym w p. 1.2, spełniają kryteria określone w normie PN-EN A1:2010 dla klasy odporności ogniowej EI 1 20 i EI 2 30 oraz są przeznaczone do wykonywania zamknięć otworów w ścianach wewnętrznych, od których wymagana jest co najmniej klasa EI 30 odporności ogniowej wg PN-EN A1:2010: murowanych z bloczków betonowych, cegły ceramicznej, cegły silikatowej, bloczków ceramicznych, bloczków z betonu komórkowego o grubości nie mniejszej niż 120 mm, betonowych lub żelbetowych grubości nie mniejszej niż 120 mm. Drzwi GERDA WP-30 i GERDA WPT-30 mogą być mocowane do elementów budynków minimalnej klasie EI 30 odporności ogniowej wg PN-EN A1:2010. Z uwagi na wymagania wytrzymałościowe, drzwi objęte niniejszą Aprobatą mogą być stosowane w warunkach odpowiadających 2. klasie wymagań wytrzymałości mechanicznej wg PN-EN 1192:2001, tj. w średnich warunkach eksploatacji. Z uwagi na ochronę przeciwdźwiękową pomieszczeń drzwi systemu GERDA WP-30, GERDA WPT-30, GERDA W GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 powinny być stosowane w zakresie zgodnym z wymaganiami PN-B :1999 lub z wymaganiami określonymi indywidualnie dla konkretnego budynku oraz ustaleniami podanymi w p Z uwagi na przepuszczalność powietrza drzwi GERDA WP-30, GERDA WPT-30, GERDA W GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 spełniają wymagania klasy 2 wg PN-EN 12207:2001. Wbudowywanie drzwi objętych Aprobatą powinno być zgodne z projektem technicznym, opracowanym dla określonego obiektu z uwzględnieniem: obowiązujących norm i przepisów techniczno-budowlanych, a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. nr 75, poz. 690 z późniejszymi zmianami), postanowień Aprobaty Technicznej, instrukcji montażu i wbudowywania drzwi opracowanej przez Producenta drzwi i dostarczanej odbiorcom z każdą partią wyrobów. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały i elementy Ościeżnice. Kształtowniki ościeżnic powinny być wykonywane z blach stalowych gatunków DX51D lub DX52D wg PN-EN 10327:2005, grubości 1,5 mm.

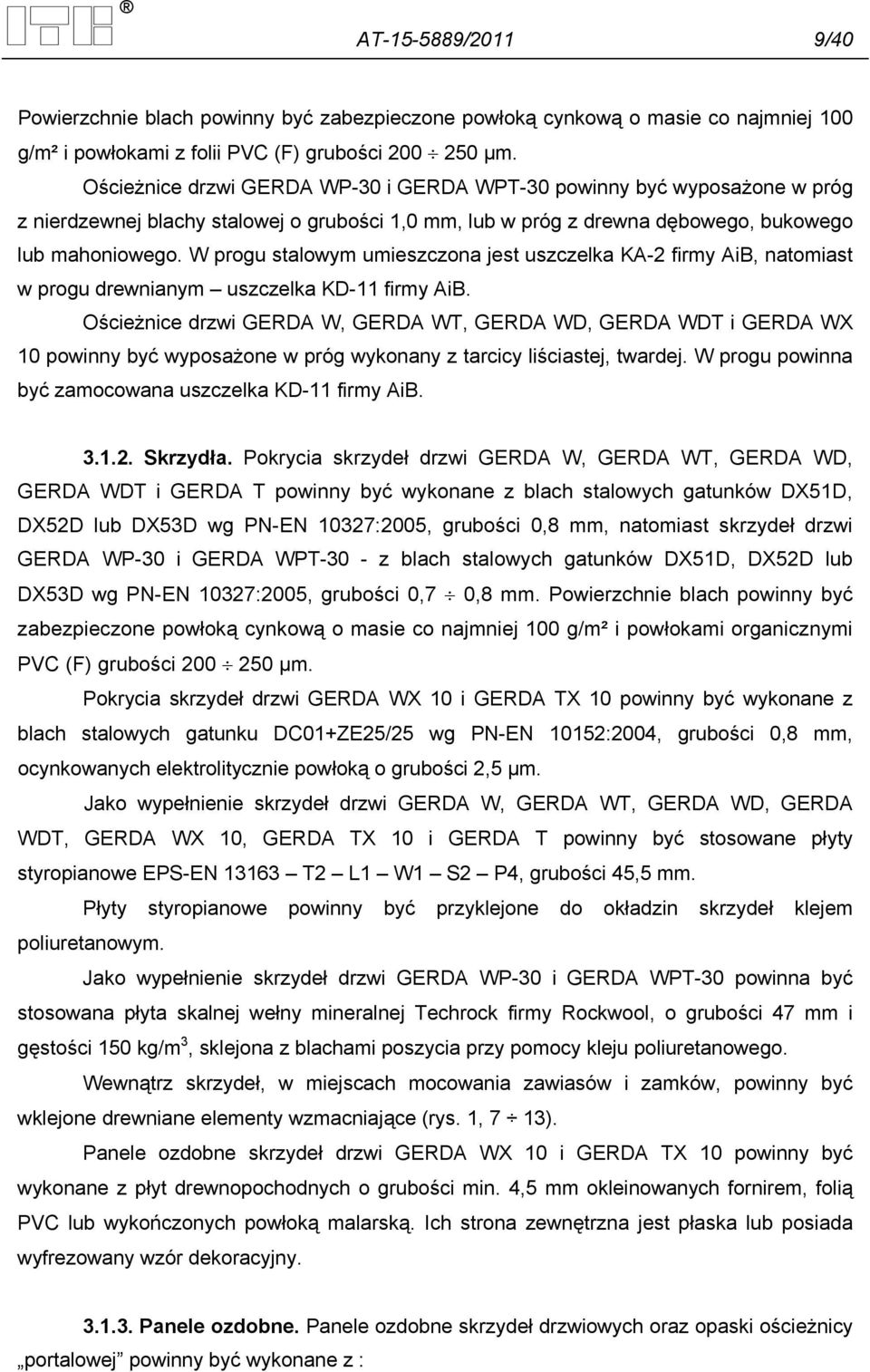

11 AT /2011 9/40 Powierzchnie blach powinny być zabezpieczone powłoką cynkową o masie co najmniej 100 g/m² i powłokami z folii PVC (F) grubości μm. Ościeżnice drzwi GERDA WP-30 i GERDA WPT-30 powinny być wyposażone w próg z nierdzewnej blachy stalowej o grubości 1,0 mm, lub w próg z drewna dębowego, bukowego lub mahoniowego. W progu stalowym umieszczona jest uszczelka KA-2 firmy AiB, natomiast w progu drewnianym uszczelka KD-11 firmy AiB. Ościeżnice drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 powinny być wyposażone w próg wykonany z tarcicy liściastej, twardej. W progu powinna być zamocowana uszczelka KD-11 firmy AiB Skrzydła. Pokrycia skrzydeł drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA T powinny być wykonane z blach stalowych gatunków DX51D, DX52D lub DX53D wg PN-EN 10327:2005, grubości 0,8 mm, natomiast skrzydeł drzwi GERDA WP-30 i GERDA WPT-30 - z blach stalowych gatunków DX51D, DX52D lub DX53D wg PN-EN 10327:2005, grubości 0,7 0,8 mm. Powierzchnie blach powinny być zabezpieczone powłoką cynkową o masie co najmniej 100 g/m² i powłokami organicznymi PVC (F) grubości μm. Pokrycia skrzydeł drzwi GERDA WX 10 i GERDA TX 10 powinny być wykonane z blach stalowych gatunku DC01+ZE25/25 wg PN-EN 10152:2004, grubości 0,8 mm, ocynkowanych elektrolitycznie powłoką o grubości 2,5 μm. Jako wypełnienie skrzydeł drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T powinny być stosowane płyty styropianowe EPS-EN T2 L1 W1 S2 P4, grubości 45,5 mm. Płyty styropianowe powinny być przyklejone do okładzin skrzydeł klejem poliuretanowym. Jako wypełnienie skrzydeł drzwi GERDA WP-30 i GERDA WPT-30 powinna być stosowana płyta skalnej wełny mineralnej Techrock firmy Rockwool, o grubości 47 mm i gęstości 150 kg/m 3, sklejona z blachami poszycia przy pomocy kleju poliuretanowego. Wewnątrz skrzydeł, w miejscach mocowania zawiasów i zamków, powinny być wklejone drewniane elementy wzmacniające (rys. 1, 7 13). Panele ozdobne skrzydeł drzwi GERDA WX 10 i GERDA TX 10 powinny być wykonane z płyt drewnopochodnych o grubości min. 4,5 mm okleinowanych fornirem, folią PVC lub wykończonych powłoką malarską. Ich strona zewnętrzna jest płaska lub posiada wyfrezowany wzór dekoracyjny Panele ozdobne. Panele ozdobne skrzydeł drzwiowych oraz opaski ościeżnicy portalowej powinny być wykonane z :

12 AT / /40 płyt MDF o właściwościach zgodnych z PN-EN 622-1:2005 oraz PN-EN 622-5:2007 dla płyt typu MDF (tj. płyt ogólnego stosowania, przeznaczonych do użytkowania w warunkach suchych), wykończonych folią PVC lub fornirem lakierowanym, sklejki przeznaczonej do użytkowania w warunkach suchych, spełniającej wymagania 1. klasy sklejenia wg PN-EN 636:2005, wykończonej fornirem lakierowanym. Płyty pilśniowe MDF oraz sklejka, stosowane w procesie produkcji drzwi powinny być zaklasyfikowane do klasy formaldehydu E1 według normy PN-EN 13986:2006 Grubość paneli z płyt MDF okleinowanych folią powinna wynosić 4,5 6 mm, wykończonych fornirem 4,5 6 mm, natomiast paneli wykonanych ze sklejki wykończonej fornirem 4,5 9,3 mm. Panele powinny być wykończone: folią PVC, której przyczepność nie powinna być mniejsza niż odpowiadająca 1 stopniowi, wg PN-EN ISO 2409:2007, fornirem, którego przyczepność nie powinna być mniejsza niż 1 MPa, wg PN-EN 311:2004, powłoką lakierową o grubości co najmniej 100 m wg PN-EN ISO 2808:2007, met. 10, o wyglądzie stopień 0(S0) wg PN-EN ISO , -2, -4, -5:2005 i przyczepności nie mniejszej niż odpowiadająca 1 stopniowi wg PN-EN ISO 2409: Uszczelki. W drzwiach GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T powinny być stosowane: uszczelki dociskowe KA-20 firmy AiB umieszczone w przylgach wzdłuż krawędzi zamkowej, zawiasowej i nadprożowej skrzydła, uszczelki dociskowe KA-2 firmy AiB umieszczone w specjalnie wyprofilowanych rowkach w stojakach i nadprożu ościeżnicy oraz profilu stalowym, uszczelki KD-11 firmy AiB umieszczone w profilu drewnianym. Ponadto w drzwiach GERDA WP-30 powinny być stosowane: uszczelki pęczniejące, o przekroju 2 x 20 mm, Promaseal PL firmy Promat umieszczone wzdłuż stojaków i nadproża ościeżnicy a także na wysokości zapornicy na skrzydle, dwie uszczelki pęczniejące, o przekroju 2 x 15 mm, Promaseal PL firmy Promat (wariant I), lub jedna uszczelka pęczniejąca, o przekroju 2 x 20 mm, Promaseal PL firmy Promat (wariant II) umieszczone wzdłuż krawędzi progowej skrzydła uszczelki pęczniejące, o przekroju 2 x 10 mm, Promaseal PL firmy Promat umieszczone wzdłuż górnej i dolnej poziomej krawędzi kieszeni zamka głównego.

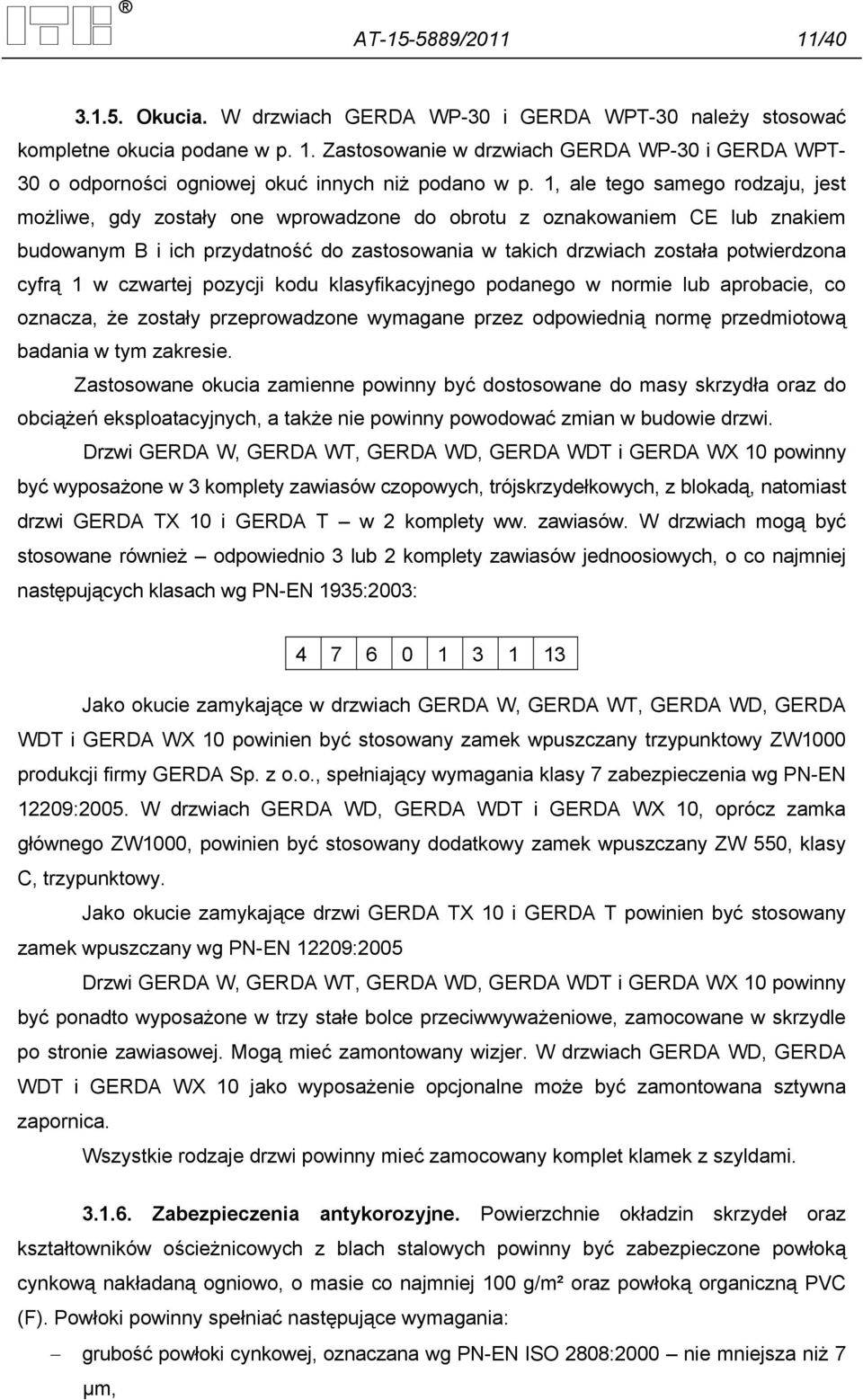

13 AT / / Okucia. W drzwiach GERDA WP-30 i GERDA WPT-30 należy stosować kompletne okucia podane w p. 1. Zastosowanie w drzwiach GERDA WP-30 i GERDA WPT- 30 o odporności ogniowej okuć innych niż podano w p. 1, ale tego samego rodzaju, jest możliwe, gdy zostały one wprowadzone do obrotu z oznakowaniem CE lub znakiem budowanym B i ich przydatność do zastosowania w takich drzwiach została potwierdzona cyfrą 1 w czwartej pozycji kodu klasyfikacyjnego podanego w normie lub aprobacie, co oznacza, że zostały przeprowadzone wymagane przez odpowiednią normę przedmiotową badania w tym zakresie. Zastosowane okucia zamienne powinny być dostosowane do masy skrzydła oraz do obciążeń eksploatacyjnych, a także nie powinny powodować zmian w budowie drzwi. Drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 powinny być wyposażone w 3 komplety zawiasów czopowych, trójskrzydełkowych, z blokadą, natomiast drzwi GERDA TX 10 i GERDA T w 2 komplety ww. zawiasów. W drzwiach mogą być stosowane również odpowiednio 3 lub 2 komplety zawiasów jednoosiowych, o co najmniej następujących klasach wg PN-EN 1935:2003: Jako okucie zamykające w drzwiach GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 powinien być stosowany zamek wpuszczany trzypunktowy ZW1000 produkcji firmy GERDA Sp. z o.o., spełniający wymagania klasy 7 zabezpieczenia wg PN-EN 12209:2005. W drzwiach GERDA WD, GERDA WDT i GERDA WX 10, oprócz zamka głównego ZW1000, powinien być stosowany dodatkowy zamek wpuszczany ZW 550, klasy C, trzypunktowy. Jako okucie zamykające drzwi GERDA TX 10 i GERDA T powinien być stosowany zamek wpuszczany wg PN-EN 12209:2005 Drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 powinny być ponadto wyposażone w trzy stałe bolce przeciwwyważeniowe, zamocowane w skrzydle po stronie zawiasowej. Mogą mieć zamontowany wizjer. W drzwiach GERDA WD, GERDA WDT i GERDA WX 10 jako wyposażenie opcjonalne może być zamontowana sztywna zapornica. Wszystkie rodzaje drzwi powinny mieć zamocowany komplet klamek z szyldami Zabezpieczenia antykorozyjne. Powierzchnie okładzin skrzydeł oraz kształtowników ościeżnicowych z blach stalowych powinny być zabezpieczone powłoką cynkową nakładaną ogniowo, o masie co najmniej 100 g/m² oraz powłoką organiczną PVC (F). Powłoki powinny spełniać następujące wymagania: grubość powłoki cynkowej, oznaczana wg PN-EN ISO 2808:2000 nie mniejsza niż 7 μm,

14 AT / /40 wygląd powłoki cynkowej, ocena wizualna bez wad odporność na odrywanie od podłoża, oznaczana wg PN-EN ISO 2409:1999 stopień 0, grubość powłoki PVC (F) oznaczana wg PN-EN ISO 2808:2000 nie mniejsza niż 100 μm, wygląd powłoki PVC (F), ocena wizualna bez wad odporność na odrywanie od podłoża powłoki PCV (F), oznaczana wg PN-EN ISO 2409:1999 stopień 0, 3.2. Wykonanie Drzwi powinny być wykonane zgodnie z p. 1. Nie powinny występować widoczne uszkodzenia (pęknięcia, rysy, wgniecenia, itp.), uskoki w miejscach połączeń sąsiednich elementów, wichrowatość powierzchni płaskich, nieciągłość powłok wykończeniowych i uszczelek, itp. Połączenia blach oraz kształtowników stalowych ościeżnic należy sprawdzić zgodnie z ZUAT-15/III.16/2007. Ramy ościeżnic powinny być proste, bez skręceń, wichrowatości i stałych odkształceń. Stojaki ościeżnic powinny być równoległe do siebie i prostopadłe do nadproża. Okucia powinny być tak osadzone i zamocowane, aby nie powodowały dodatkowych naprężeń. Osie skrzydełek zawiasów powinny być współosiowe oraz równoległe do płaszczyzny stojaka zawiasowego ościeżnicy lub płaszczyzny pionowej ramy skrzydła. Otwory zaczepowe do zamków w stojakach ościeżnic powinny być zabezpieczone szczelnymi osłonkami, skonstruowanymi w taki sposób aby nie zasłaniały otworów zaczepowych i zapewniały pełny wysuw zapadki i rygli zamków. Uszczelki pęczniejące i przylgowe powinny być umieszczone odpowiednio w skrzydle oraz w ościeżnicy zgodnie z opisem podanym w p Właściwości techniczne drzwi Wymiary. Wymiary drzwi powinny być zgodne z p. 1 oraz z rys Odchyłki wymiarów skrzydeł nie powinny przekraczać odchyłek dopuszczalnych 2 klasy tolerancji wg normy PN-EN 1529:2001, tj. 1,5 mm (odchyłki szerokości i wysokości) i 1,0 mm (odchyłka grubości). Odchyłki wymiarów ościeżnic stalowych od wartości nominalnych nie powinny przekraczać dopuszczalnych odchyłek podanych w ZUAT-15/III.16/2007, tj. wysokość we wrębie ± 2,0 mm, szerokość we wrębie +3,0/-1,0 mm, szerokość w świetle +3,5/-1,5 mm, położenie zawiasów ± 1,0 mm.

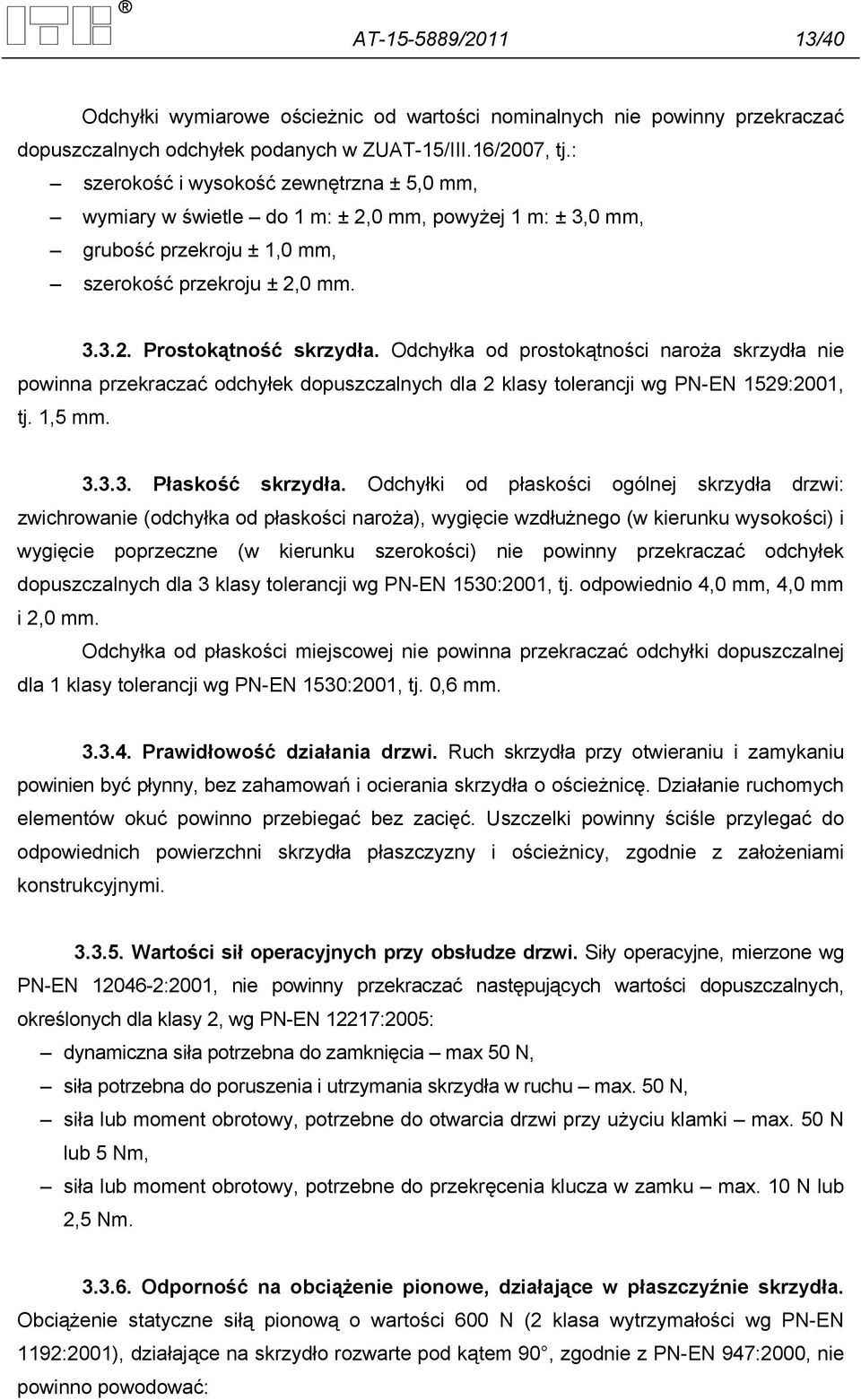

15 AT / /40 Odchyłki wymiarowe ościeżnic od wartości nominalnych nie powinny przekraczać dopuszczalnych odchyłek podanych w ZUAT-15/III.16/2007, tj.: szerokość i wysokość zewnętrzna ± 5,0 mm, wymiary w świetle do 1 m: ± 2,0 mm, powyżej 1 m: ± 3,0 mm, grubość przekroju ± 1,0 mm, szerokość przekroju ± 2,0 mm Prostokątność skrzydła. Odchyłka od prostokątności naroża skrzydła nie powinna przekraczać odchyłek dopuszczalnych dla 2 klasy tolerancji wg PN-EN 1529:2001, tj. 1,5 mm Płaskość skrzydła. Odchyłki od płaskości ogólnej skrzydła drzwi: zwichrowanie (odchyłka od płaskości naroża), wygięcie wzdłużnego (w kierunku wysokości) i wygięcie poprzeczne (w kierunku szerokości) nie powinny przekraczać odchyłek dopuszczalnych dla 3 klasy tolerancji wg PN-EN 1530:2001, tj. odpowiednio 4,0 mm, 4,0 mm i 2,0 mm. Odchyłka od płaskości miejscowej nie powinna przekraczać odchyłki dopuszczalnej dla 1 klasy tolerancji wg PN-EN 1530:2001, tj. 0,6 mm Prawidłowość działania drzwi. Ruch skrzydła przy otwieraniu i zamykaniu powinien być płynny, bez zahamowań i ocierania skrzydła o ościeżnicę. Działanie ruchomych elementów okuć powinno przebiegać bez zacięć. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła płaszczyzny i ościeżnicy, zgodnie z założeniami konstrukcyjnymi Wartości sił operacyjnych przy obsłudze drzwi. Siły operacyjne, mierzone wg PN-EN :2001, nie powinny przekraczać następujących wartości dopuszczalnych, określonych dla klasy 2, wg PN-EN 12217:2005: dynamiczna siła potrzebna do zamknięcia max 50 N, siła potrzebna do poruszenia i utrzymania skrzydła w ruchu max. 50 N, siła lub moment obrotowy, potrzebne do otwarcia drzwi przy użyciu klamki max. 50 N lub 5 Nm, siła lub moment obrotowy, potrzebne do przekręcenia klucza w zamku max. 10 N lub 2,5 Nm Odporność na obciążenie pionowe, działające w płaszczyźnie skrzydła. Obciążenie statyczne siłą pionową o wartości 600 N (2 klasa wytrzymałości wg PN-EN 1192:2001), działające na skrzydło rozwarte pod kątem 90, zgodnie z PN-EN 947:2000, nie powinno powodować:

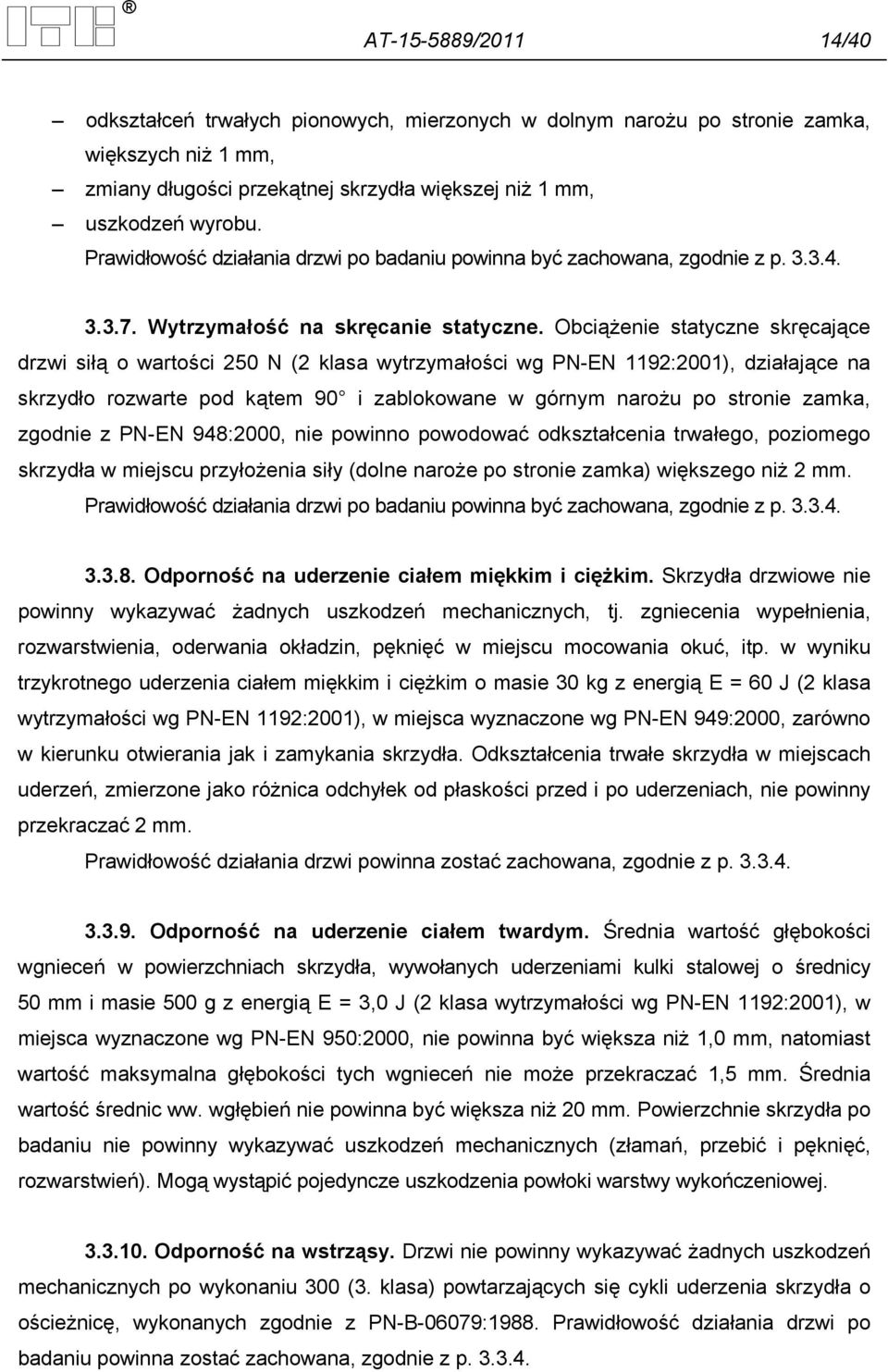

16 AT / /40 odkształceń trwałych pionowych, mierzonych w dolnym narożu po stronie zamka, większych niż 1 mm, zmiany długości przekątnej skrzydła większej niż 1 mm, uszkodzeń wyrobu. Prawidłowość działania drzwi po badaniu powinna być zachowana, zgodnie z p Wytrzymałość na skręcanie statyczne. Obciążenie statyczne skręcające drzwi siłą o wartości 250 N (2 klasa wytrzymałości wg PN-EN 1192:2001), działające na skrzydło rozwarte pod kątem 90 i zablokowane w górnym narożu po stronie zamka, zgodnie z PN-EN 948:2000, nie powinno powodować odkształcenia trwałego, poziomego skrzydła w miejscu przyłożenia siły (dolne naroże po stronie zamka) większego niż 2 mm. Prawidłowość działania drzwi po badaniu powinna być zachowana, zgodnie z p Odporność na uderzenie ciałem miękkim i ciężkim. Skrzydła drzwiowe nie powinny wykazywać żadnych uszkodzeń mechanicznych, tj. zgniecenia wypełnienia, rozwarstwienia, oderwania okładzin, pęknięć w miejscu mocowania okuć, itp. w wyniku trzykrotnego uderzenia ciałem miękkim i ciężkim o masie 30 kg z energią E = 60 J (2 klasa wytrzymałości wg PN-EN 1192:2001), w miejsca wyznaczone wg PN-EN 949:2000, zarówno w kierunku otwierania jak i zamykania skrzydła. Odkształcenia trwałe skrzydła w miejscach uderzeń, zmierzone jako różnica odchyłek od płaskości przed i po uderzeniach, nie powinny przekraczać 2 mm. Prawidłowość działania drzwi powinna zostać zachowana, zgodnie z p Odporność na uderzenie ciałem twardym. Średnia wartość głębokości wgnieceń w powierzchniach skrzydła, wywołanych uderzeniami kulki stalowej o średnicy 50 mm i masie 500 g z energią E = 3,0 J (2 klasa wytrzymałości wg PN-EN 1192:2001), w miejsca wyznaczone wg PN-EN 950:2000, nie powinna być większa niż 1,0 mm, natomiast wartość maksymalna głębokości tych wgnieceń nie może przekraczać 1,5 mm. Średnia wartość średnic ww. wgłębień nie powinna być większa niż 20 mm. Powierzchnie skrzydła po badaniu nie powinny wykazywać uszkodzeń mechanicznych (złamań, przebić i pęknięć, rozwarstwień). Mogą wystąpić pojedyncze uszkodzenia powłoki warstwy wykończeniowej Odporność na wstrząsy. Drzwi nie powinny wykazywać żadnych uszkodzeń mechanicznych po wykonaniu 300 (3. klasa) powtarzających się cykli uderzenia skrzydła o ościeżnicę, wykonanych zgodnie z PN-B-06079:1988. Prawidłowość działania drzwi po badaniu powinna zostać zachowana, zgodnie z p

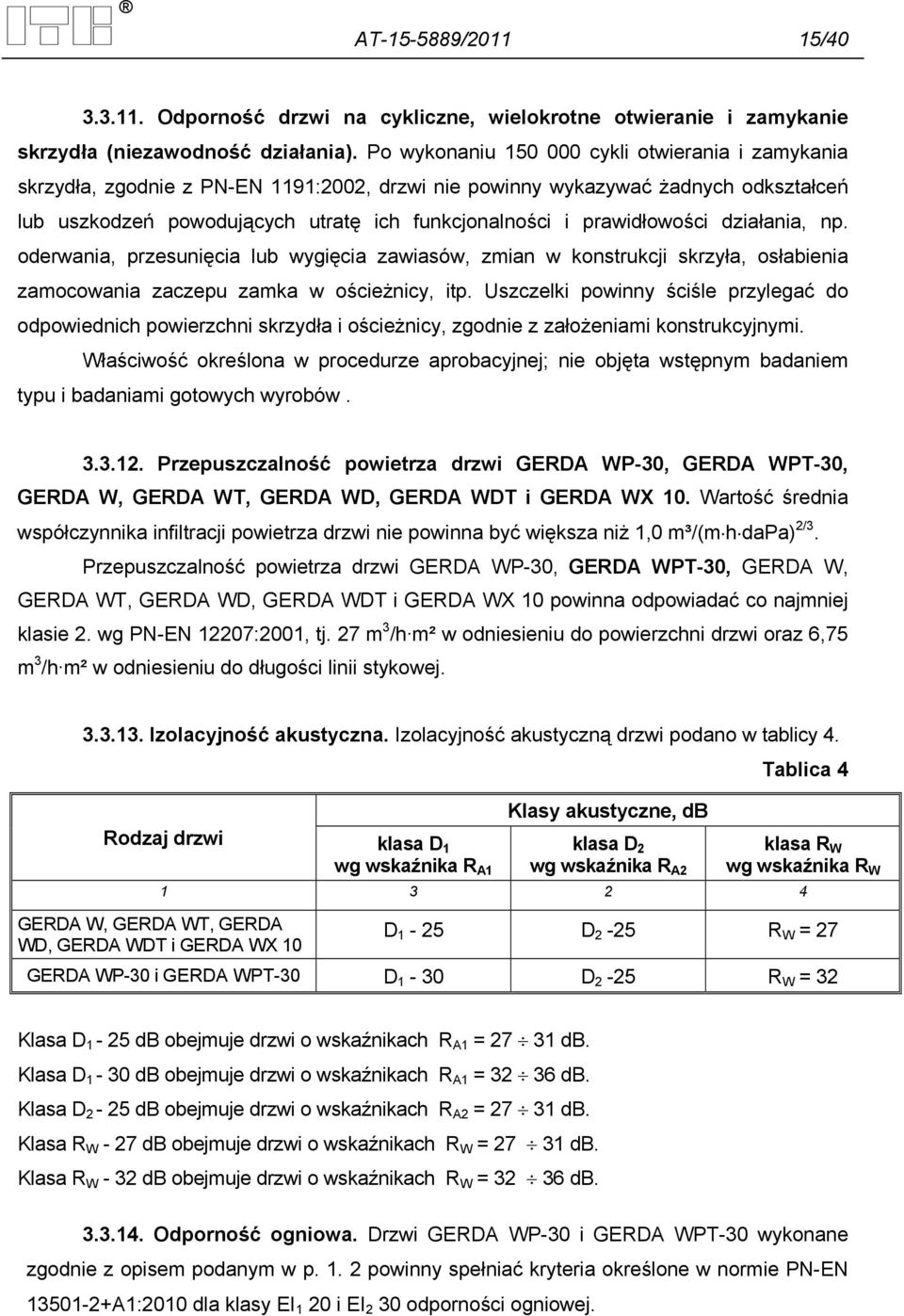

17 AT / / Odporność drzwi na cykliczne, wielokrotne otwieranie i zamykanie skrzydła (niezawodność działania). Po wykonaniu cykli otwierania i zamykania skrzydła, zgodnie z PN-EN 1191:2002, drzwi nie powinny wykazywać żadnych odkształceń lub uszkodzeń powodujących utratę ich funkcjonalności i prawidłowości działania, np. oderwania, przesunięcia lub wygięcia zawiasów, zmian w konstrukcji skrzyła, osłabienia zamocowania zaczepu zamka w ościeżnicy, itp. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła i ościeżnicy, zgodnie z założeniami konstrukcyjnymi. Właściwość określona w procedurze aprobacyjnej; nie objęta wstępnym badaniem typu i badaniami gotowych wyrobów Przepuszczalność powietrza drzwi GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10. Wartość średnia współczynnika infiltracji powietrza drzwi nie powinna być większa niż 1,0 m³/(m h dapa) 2/3. Przepuszczalność powietrza drzwi GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 powinna odpowiadać co najmniej klasie 2. wg PN-EN 12207:2001, tj. 27 m 3 /h m² w odniesieniu do powierzchni drzwi oraz 6,75 m 3 /h m² w odniesieniu do długości linii stykowej Izolacyjność akustyczna. Izolacyjność akustyczną drzwi podano w tablicy 4. Tablica 4 Rodzaj drzwi klasa D 1 wg wskaźnika R A1 Klasy akustyczne, db klasa D 2 wg wskaźnika R A2 klasa R W wg wskaźnika R W GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 D 1-25 D 2-25 R W = 27 GERDA WP-30 i GERDA WPT-30 D 1-30 D 2-25 R W = 32 Klasa D 1-25 db obejmuje drzwi o wskaźnikach R A1 = db. Klasa D 1-30 db obejmuje drzwi o wskaźnikach R A1 = db. Klasa D 2-25 db obejmuje drzwi o wskaźnikach R A2 = db. Klasa R W - 27 db obejmuje drzwi o wskaźnikach R W = db. Klasa R W - 32 db obejmuje drzwi o wskaźnikach R W = db Odporność ogniowa. Drzwi GERDA WP-30 i GERDA WPT-30 wykonane zgodnie z opisem podanym w p powinny spełniać kryteria określone w normie PN-EN A1:2010 dla klasy EI 1 20 i EI 2 30 odporności ogniowej.

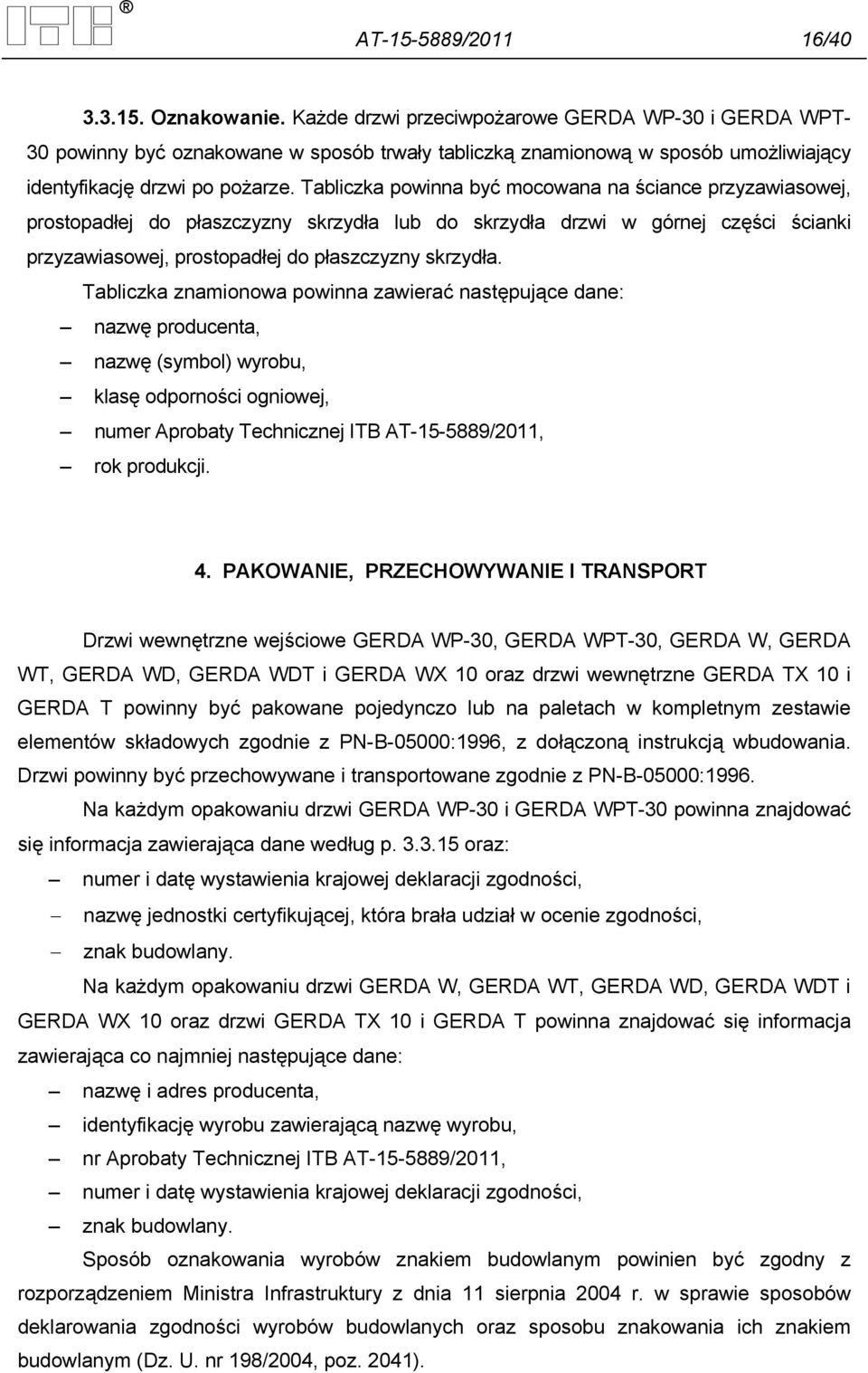

18 AT / / Oznakowanie. Każde drzwi przeciwpożarowe GERDA WP-30 i GERDA WPT- 30 powinny być oznakowane w sposób trwały tabliczką znamionową w sposób umożliwiający identyfikację drzwi po pożarze. Tabliczka powinna być mocowana na ściance przyzawiasowej, prostopadłej do płaszczyzny skrzydła lub do skrzydła drzwi w górnej części ścianki przyzawiasowej, prostopadłej do płaszczyzny skrzydła. Tabliczka znamionowa powinna zawierać następujące dane: nazwę producenta, nazwę (symbol) wyrobu, klasę odporności ogniowej, numer Aprobaty Technicznej ITB AT /2011, rok produkcji. 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Drzwi wewnętrzne wejściowe GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 oraz drzwi wewnętrzne GERDA TX 10 i GERDA T powinny być pakowane pojedynczo lub na paletach w kompletnym zestawie elementów składowych zgodnie z PN-B-05000:1996, z dołączoną instrukcją wbudowania. Drzwi powinny być przechowywane i transportowane zgodnie z PN-B-05000:1996. Na każdym opakowaniu drzwi GERDA WP-30 i GERDA WPT-30 powinna znajdować się informacja zawierająca dane według p oraz: numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, znak budowlany. Na każdym opakowaniu drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 oraz drzwi GERDA TX 10 i GERDA T powinna znajdować się informacja zawierająca co najmniej następujące dane: nazwę i adres producenta, identyfikację wyrobu zawierającą nazwę wyrobu, nr Aprobaty Technicznej ITB AT /2011, numer i datę wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznakowania wyrobów znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041).

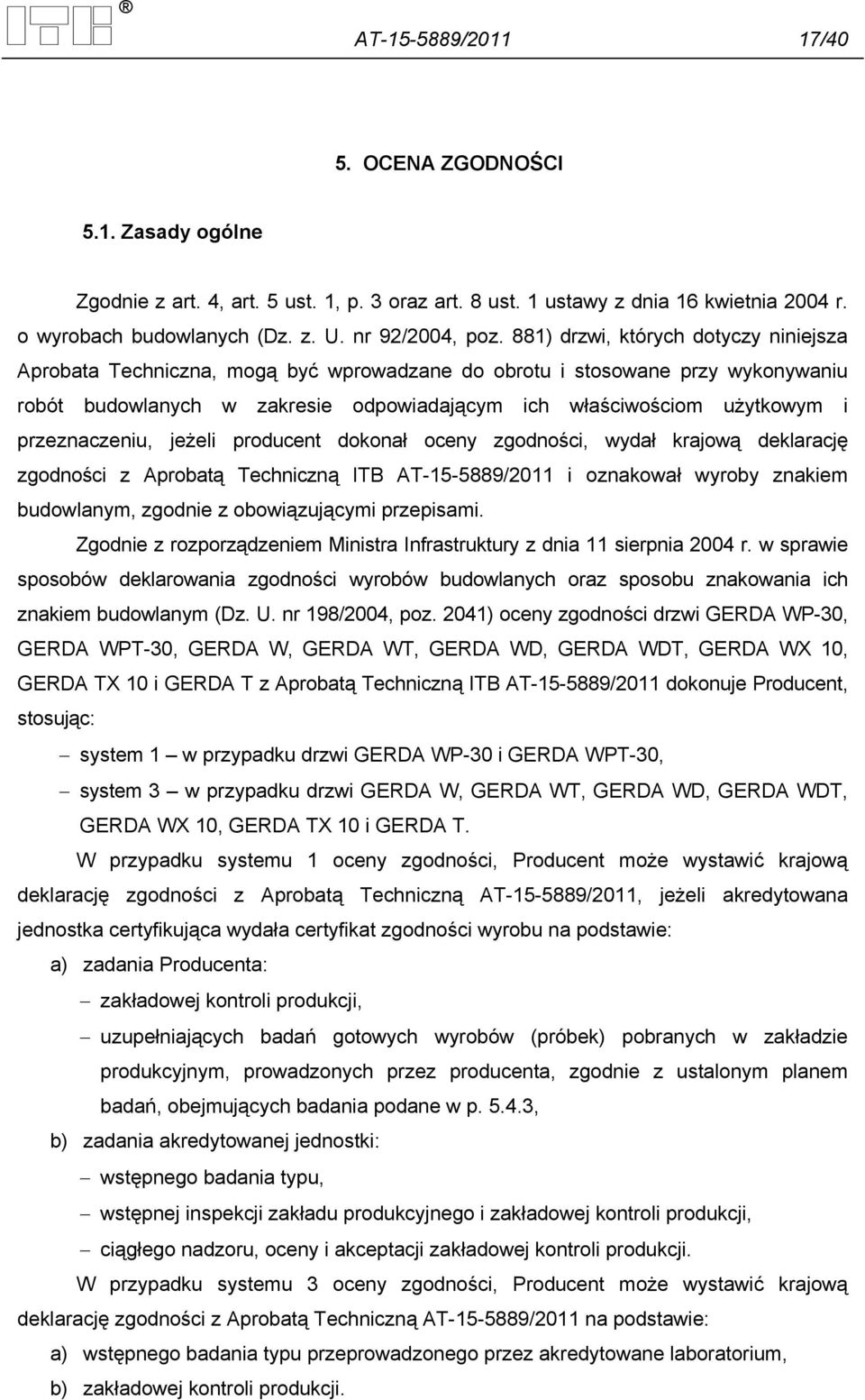

19 AT / /40 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. z. U. nr 92/2004, poz. 881) drzwi, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041) oceny zgodności drzwi GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T z Aprobatą Techniczną ITB AT /2011 dokonuje Producent, stosując: system 1 w przypadku drzwi GERDA WP-30 i GERDA WPT-30, system 3 w przypadku drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T. W przypadku systemu 1 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną AT /2011, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta, zgodnie z ustalonym planem badań, obejmujących badania podane w p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji. W przypadku systemu 3 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną AT /2011 na podstawie: a) wstępnego badania typu przeprowadzonego przez akredytowane laboratorium, b) zakładowej kontroli produkcji.

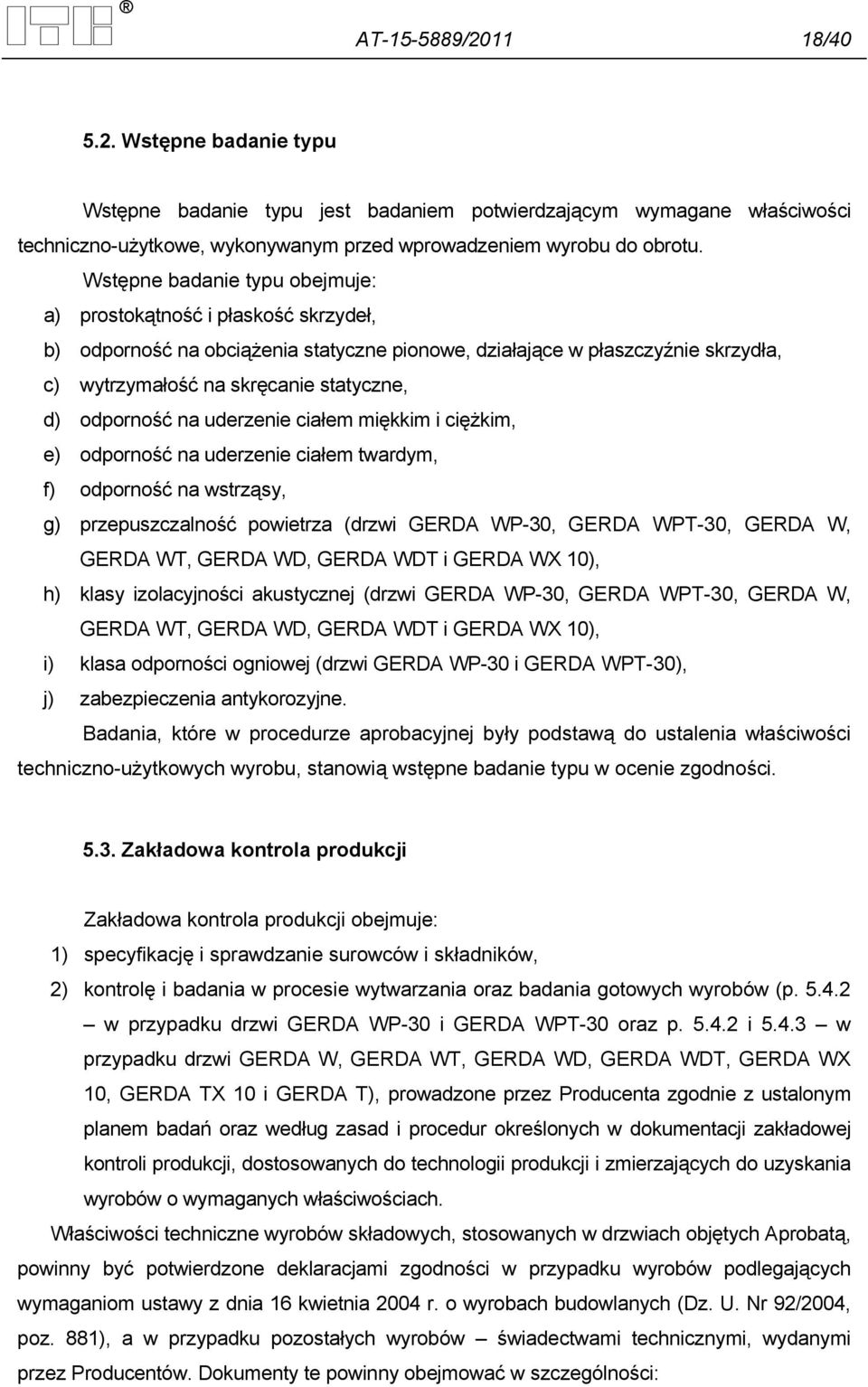

20 AT / / Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu obejmuje: a) prostokątność i płaskość skrzydeł, b) odporność na obciążenia statyczne pionowe, działające w płaszczyźnie skrzydła, c) wytrzymałość na skręcanie statyczne, d) odporność na uderzenie ciałem miękkim i ciężkim, e) odporność na uderzenie ciałem twardym, f) odporność na wstrząsy, g) przepuszczalność powietrza (drzwi GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10), h) klasy izolacyjności akustycznej (drzwi GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10), i) klasa odporności ogniowej (drzwi GERDA WP-30 i GERDA WPT-30), j) zabezpieczenia antykorozyjne. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie surowców i składników, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p w przypadku drzwi GERDA WP-30 i GERDA WPT-30 oraz p i w przypadku drzwi GERDA W, GERDA WT, GERDA WD, GERDA WDT, GERDA WX 10, GERDA TX 10 i GERDA T), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Właściwości techniczne wyrobów składowych, stosowanych w drzwiach objętych Aprobatą, powinny być potwierdzone deklaracjami zgodności w przypadku wyrobów podlegających wymaganiom ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), a w przypadku pozostałych wyrobów świadectwami technicznymi, wydanymi przez Producentów. Dokumenty te powinny obejmować w szczególności:

21 AT / /40 kleje, płyty MDF i sklejkę, okucia, uszczelki, okładziny i wypełnienia skrzydeł, wyroby do wykończania powierzchni drzwi. W przypadku braku dokumentów potwierdzających właściwości wyrobów składowych do wykonania odpowiednich badań zobowiązany jest producent drzwi. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2011. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe, c) badania uzupełniające (drzwi GERDA WP-30 i GERDA WPT-30) Badania bieżące. Badania bieżące obejmują sprawdzenie: a) jakości wykonania, b) odchyłek wymiarów, c) oznakowania drzwi GERDA WP-30 i GERDA WPT Badania okresowe i uzupełniające. Badania okresowe i uzupełniające obejmują sprawdzenie: a) sił operacyjnych, b) odporności na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła, c) wytrzymałości na skręcanie statyczne d) przepuszczalności powietrza, e) izolacyjności akustycznej, f) odporności ogniowej drzwi GERDA WP-30 i GERDA WPT-30. g) zabezpieczeń antykorozyjnych.

22 AT / / Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Badania właściwości technicznych drzwi, określone w p. 3.3 i 5.4, należy wykonać metodami podanymi w ZUAT-15/III.16/2007 i porównać z wymaganiami podanymi w p Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane drzwi należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO PRAWNE 6.1. Niniejsza Aprobata Techniczna zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2011 jest dokumentem stwierdzającym przydatność drzwi wewnętrznych wejściowych GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 oraz drzwi wewnętrznych GERDA TX 10 i GERDA T do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. z. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami.

23 AT / / Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (Dz. U. nr 119/2003 poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta drzwi wewnętrznych wejściowych GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 oraz drzwi wewnętrznych GERDA TX 10 i GERDA T od odpowiedzialności za ich prawidłową jakość, a wykonawców robót budowlanych od odpowiedzialności za właściwe wbudowanie drzwi W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowaniem w budownictwie drzwi wewnętrznych wejściowych GERDA WP-30, GERDA WPT-30, GERDA W, GERDA WT, GERDA WD, GERDA WDT i GERDA WX 10 oraz drzwi wewnętrznych GERDA TX 10 i GERDA T należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2011 jest ważna do 29 marca 2016 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej, z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K O N I E C

24 AT / /40 INFORMACJE DODATKOWE Normy i dokumenty związane PN-B :1999 Akustyka budowlana. Ochrona przed hałasem w budynkach - Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania PN-B-05000:1996 Okna i drzwi. Pakowanie, przechowywanie i transport PN-B-91000:1996 Stolarka budowlana. Okna i drzwi. Terminologia PN-N-03010:1983. Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki PN-EN 311:2004 Płyty drewnopochodne. Wytrzymałość na odrywanie warstwy przypowierzchniowej. Metoda badania PN-EN 622-1:2005 Płyty pilśniowe. Wymagania techniczne. Wymagania ogólne PN-EN 622-5:2007 Płyty pilśniowe. Wymagania dla płyt formowanych na sucho (MDF) PN-EN 636:2005 Sklejka. Wymagania techniczne PN-EN 947:2000 Drzwi rozwierane. Oznaczanie odporności na obciążenia pionowe PN-EN 949:2000 Okna i ściany osłonowe, drzwi, zasłony i żaluzje. Oznaczanie odporności drzwi na uderzenie ciałem miękkim i ciężkim PN-EN 948:2000 Drzwi rozwierane. Oznaczanie wytrzymałości na skręcanie statyczne PN-EN 950:2000 Skrzydła drzwiowe. Oznaczanie odporności na uderzenie ciałem twardym PN-EN 951:2000 Skrzydła drzwiowe. Metoda pomiaru wysokości, szerokości, grubości i prostokątności PN-EN 952:2000 Skrzydła drzwiowe. Płaskość ogólna i miejscowa. Metoda pomiaru PN-EN 1026:2001 Okna i drzwi. Przepuszczalność powietrza. Metoda badania PN-EN 1191:2001 Okna i drzwi. Odporność na wielokrotne otwieranie i zamykanie. Metoda badań PN-EN 1192:2001 Drzwi. Klasyfikacja wymagań wytrzymałościowych PN-EN 1529:2001 Skrzydła drzwiowe. Wysokość, szerokość, grubość i prostokątność. Klasy tolerancji PN-EN 1530:2001 Skrzydła drzwiowe. Płaskość ogólna i miejscowa. Klasy tolerancji PN-EN 1935:2003 Okucia budowlane. Zawiasy jednoosiowe. Wymagania i metody badań PN-EN 10152:2005 Stal niskowęglowa. Wyroby płaskie walcowane na zimno, ocynkowane elektrolitycznie. Techniczne warunki dostawy PN-EN 10327:2006 Taśmy i blachy ze stali niskowęglowych powlekane ogniowo w sposób ciągły do obróbki plastycznej na zimno. Warunki techniczne dostawy PN-EN :2001 Siły operacyjne. Metoda badania. Część 2: Drzwi PN-EN 12207:2001 Okna i drzwi. Przepuszczalność powietrza. Klasyfikacja

25 AT / /40 PN-EN 12209:2005 Okucia budowlane. Zamki. Zamki mechaniczne wraz z zaczepami. Wymagania i metody badań PN-EN 12217:2005 Drzwi. Siły operacyjne. Wymagania i klasyfikacja PN-EN :2006 Okucia budowlane. Uszczelki i taśmy uszczelniające do drzwi, okien, żaluzji i ścian osłonowych. Część 1: Wymagania eksploatacyjne i klasyfikacja PN-EN 12400:2004 Okna i drzwi. Trwałość mechaniczna. Wymagania i klasyfikacja PN-EN Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 2: 2+A1:2010 Klasyfikacja na podstawie badań odporności ogniowej, z wyłączeniem instalacji wentylacyjnej PN-EN :1999 Akustyka. Pomiary izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Pomiary laboratoryjne izolacyjności od dźwięków powietrznych elementów budowlanych PN-EN ISO 717- Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności 1:1999 akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych PN-EN ISO Powłoki niemagnetyczne na podłożu magnetycznym. Pomiar grubości 2178:1998 powłok. Metoda magnetyczna PN-EN ISO Powłoki nieprzewodzące na podłożu metalowym niemagnetycznym. 2360:1998 Pomiar grubości powłok. Metoda prądów wirowych PN-EN ISO Farby i lakiery. Badanie metodą siatki nacięć 2409:2008 PN-EN ISO Farby i lakiery. Oznaczanie grubości powłoki 2808:2008 ZUAT-15/III.16/2007 Rozwierane drzwi wewnętrzne: wejściowe i wewnątrzlokalowe z drewna, materiałów drewnopochodnych, tworzyw sztucznych i metali, ogólnego stosowania oraz o deklarowanej klasie odporności ogniowej i/lub dymoszczelności Raporty, sprawozdania z badań, oceny, klasyfikacje 1. Aneks numer 1 do Klasyfikacji w zakresie odporności ogniowej drzwi stalowych jednoskrzydłowych, pełnych, rozwieranych typu GERDA WP-30 numer NP /A/07/ZM, nr 01102/11/R13NP, Zakład Badań Ogniowych ITB, Warszawa 2011 r. 2. Określenie i ocena izolacyjności akustycznej drzwi wewnętrznych wejściowych GERDA WP-30 oraz opracowanie danych do Aprobaty Technicznej ITB, nr 1102/10/R05NA (LA :05/2010), Zakład Akustyki ITB, Warszawa 2010 r. 3. Badania i ocena techniczna drzwi wewnętrznych GERDA WP-30 w zakresie funkcjonalnym, wytrzymałościowym i szczelności dla potrzeb aprobacyjnych, nr 1102/10/R06/NK, Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2010 r.

26 AT / /40 4. Klasyfikacja w zakresie odporności ogniowej drzwi stalowych jednoskrzydłowych, pełnych, rozwieranych typu GERDA WP-30 nr NP /A/07/ZM i raport z badań nr LP /07, Zakład Badań Ogniowych ITB, Warszawa 2010 r. 5. Opinia w sprawie wprowadzenia do aprobat technicznych ITB zamiennych ościeżnic dla drzwi GERDA, NK-0607/2009/JM, Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2009 r. 6. Opinia do zmian w AT /2005, AT /2006, AT /2006 i AT /2006, NA-0538/2009/MN/02, Zakład Akustyki ITB, Warszawa 2009 r. 7. Opinia techniczna z dnia 16 lutego 2009 r., dotycząca ościeżnic z uszczelką, Instytut Mechaniki Precyzyjnej, Warszawa 2009 r. 8. Badania i ocena techniczna paneli ozdobnych skrzydeł drzwi wewnętrznych wejściowych GERDA APX-30, GERDA SX10, GERDA CX10, GERDA C1X10, GERDA C2X10, GERDA WX10 oraz GERDA PWX10, Nr NL-4411/A/07, Zakład Badań Lekkich przegród i Przeszkleń, ITB, Warszawa 2007 r. 9. Opinia dotycząca drzwi GERDA W, GERDA WD i GERDA WX10, L.dz. 222/06/JM, Zakład Badań Lekkich Przegród i Przeszkleń ITB, Warszawa, 2006 r. 10. Opinia dotycząca nowelizacji AT /2005 na drzwi wewnętrzne GERDA W, WD, WX10, TX10 i T, NA-559/2006/MN/01, Zakład Akustyki ITB, Warszawa 2006 r. 11. Opinia dotycząca stosowania ościeżnic narożnikowych w drzwiach GERDA, L.dz. 1173/2004/JM, Zakład Badań Lekkich Przegród i Przeszkleń ITB, Warszawa, 2005 r. 12. Opinia dotycząca drzwi GERDA STAR W i GERDA STAR WD, GERDA STAR WX10, GERDA STAR TX10 i GERDA STAR T z ościeżnicą narożnikową, NA/13/05, Zakład Akustyki ITB, Warszawa, 2005 r. 13. Praca naukowo-badawcza dotycząca drzwi GERDA WX, GERDA WP, GERDA T i GERDA TL w zakresie funkcjonalnym, wytrzymałościowym i szczelności dla potrzeb aprobacyjnych, nr NL-2522/A/03, Zakład Badań Lekkich Przegród i Przeszkleń ITB, Warszawa, 2004 r. 14. Aprobacyjne badania akustyczne drzwi GERDA WX, GERDA WP oraz GERDA STAR S z panelami, Nr pracy: NA-1004/A/2003 (LA-1023/2003), Zakład Akustyki ITB, Warszawa, 2003 r. 15. Praca naukowo-badawcza dotycząca drzwi firmy GERDA w zakresie funkcjonalnym, wytrzymałościowym i szczelności dla potrzeb aprobacyjnych. Część 2. Badania i ocena techniczna drzwi: GERDA WD, GERDA W i GERDA WA., NL-2173/A/03, Zakład Badań Lekkich Przegród i Przeszkleń ITB, Warszawa, 2003 r. 16. Określenie i ocena izolacyjności akustycznej właściwej drzwi jednoskrzydłowych GERDA WD i GERDA W produkcji GERDA 3 Sp. z o.o., ul. 1 Maja 12, Starachowice oraz przygotowanie danych wyjściowych do Aprobaty Technicznej ITB, Nr pracy: NA- 0895/A/03 (LA/931/03)), Zakład Akustyki ITB, Warszawa, 2003 r.
