1 Klasztor Sióstr Karmelitanek Bosych, Strona 1

2 Audyt Energetyczny Budynku Spręcowo 53A Dywity Powiat Olsztyński województwo: warmińsko-mazurskie Dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów. inwestor: wykonawca audytu: uprawnienia wykonawcy: data wykonania audytu: numer opracowania: podpis wykonawcy: Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 2

3 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Klasztor Sióstr Karmelitanek Bosych 1.2 Rok budowy Inwestor (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (*w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) 1.4 Adres budynku ul.: Spręcowo, nr: 53A kod: miejscowość: Dywity powiat: Powiat Olsztyński województwo: warmińsko-mazurskie 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: ARGOX Sp. z o.o., Warszawa, ul. Dalanowska 46/59, REGON: Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr in. Leszek Jaremkiewicz, ul. Dalanowska 46 lok. 59, Warszawa, uprawnienia budowlane St-527/85,, audytor energetyczny ZAE Nr 1631, certyfikator energetyczny MIiR Nr Współautorzy audytu: imiona, nazwiska, zakresy prac: Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego lub audytu remontowego 5. Miejscowość: Warszawa data wykonania opracowania: Spis treści Okładka str. 1 Strona informacyjna str. 2 1 Strona tytułowa str. 3 2 Karta audytu energetycznego budynku str Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora str Inwentaryzacja techniczno - budowlana budynku str Ocena stanu technicznego budynku w zakresie wskazanych rodzajów ulepszeń str Wybór optymalnych ulepszeń str Optymalizacja przegród wielowarstwowych str Optymalizacja ulepszeń instalacji c.w.u str Wybrane i zoptymalizowane ulepszenia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku... str Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. str Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego str Określenie wariantów przedsięwzięć termomodernizacyjnych str Dokumentacja wybranego wariantu wariantu przedsięwzięcia termomodernizacyjnego str Opis wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji str. 20 ZAŁĄCZNIKI str. 21 Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego str. 21 Załącznik 2: Szczegółowa budowa przegród wielowarstwowych str. 22 Załącznik 3: Szczegółowe parametry stolarki otworowej str. 24 Załącznik 4: Dokumentacja obliczenia zapotrzebowania na ciepło oraz moc dla wariantu istniejącego i wybranego wariantu... str. 25 Załącznik 5: Dokumentacja dodatkowych wariantów przedsięwzięć termomodernizacyjnych str Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 3

4 KARTA AUDYTU ENERGETYCZNEGO BUDYNKU ¹ 1. Dane ogólne 1 Konstrukcja/technologia budynku Stan przed termomodernizacją konstrukcja tradycyjna murowana Stan po termomodernizacji konstrukcja tradycyjna murowana 2 Liczba kondygnacji Kubatura części ogrzewanej [m³] Powierzchnia netto budynku [m²] Powierzchnia ogrzewana części mieszkalnej [m²] Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m²] Liczba lokali mieszkalnych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej kotły węglowe; termiczne kolektory słoneczne 10 Rodzaj systemu grzewczego budynku kotły węglowe termiczne kolektory słoneczne; pompy ciepła solanka-woda zasilane z ogniw PV; kocioł na pellet pompy ciepła solankawoda zasilane z ogniw PV; kocioł na pellet 11 Współczynnik kształtu A/V [1/m] Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m²K)] Podłoga zagłębiona Strop nad ostatnią kondygnacją Ściana podziemia przylegająca do gruntu Drzwi zewnętrzne Okna Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1 Sprawność wytwarzania [-] Sprawność przesyłania [-] Sprawność regulacji i wykorzystania [-] Sprawność akumulacji [-] Uwzględnienie przerw na ogrzewanie w okresie tygodnia [-] Uwzględnienie przerw na ogrzewanie w ciągu doby [-] Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1 Sprawność wytwarzania [-] Sprawność przesyłu [-] Sprawność regulacji i wykorzystania [-] Sprawność akumulacji [-] Charakterystyka systemu wentylacji 1 Rodzaj wentylacji (naturalna, mechaniczna, inna) naturalna naturalna 2 Sposób doprowadzenia i odprowadzenia powietrza nieszczelności w stolarce otworowej nieszczelności w stolarce otworowej 3 Strumień powietrza zewnętrznego [m³/h] Krotność wymian powietrza [1/h] Charakterystyka energetyczna budynku 1 Obliczeniowa moc cieplna systemu grzewczego [kw] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 4

5 KARTA AUDYTU ENERGETYCZNEGO BUDYNKU ¹ Obliczeniowa moc cieplna do przygotowania ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] (2) Udział odnawialnych źródeł energii [%] Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1 Koszt za 1GJ na ogrzewanie (3) [zł/gj] Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc (4) [zł/(mw m-c)] Koszt przygotowania 1 m³ ciepłej wody użytkowej (3) [zł/m³] Koszt 1 MW mocy zamówionej na przygotowanie wody użytkowej na miesiąc (4) [zł/(mw m-c)] Miesięczny koszt ogrzewania 1 m2 pow. użytkowej [zł/(m² m-c)] Miesięczna opłata abonamentowa [zł/m-c] Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Roczne zmniejszenie zapotrzebowania na energię [%] Planowane koszty całkowite [zł] Premia termomodernizacyjna [zł] Roczna oszczędność kosztów energii [zł/rok] ) Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku. 2) UOZE [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. 3) Opłata zmienna związana z dystrybucją i przesyłem jednostki energii. 4) Stała opłata miesięczna związana z dystrybucją i przesyłem energii Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 5

6 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1 Dokumenty i dane źródłowe - Projekt koncepcyjny Klasztoru Sióstr Karmelitanek Bosych w Spręcowie, Projekt Klasztoru Sióstr Karmelitanek Bosych w Spręcowie - konstrukcja, Projekt techniczny instalacji wod-kan i c.c.w.c w Klasztorze Sióstr Karmelitanek Bosych w Spręcowie - Wywiad przeprowadzony z przedstawicielem Inwestora, Wytyczne i uwagi inwestora Analiza możliwości obniżenia kosztów eksploatacyjnych obiektu, poprzez wskazanie uzasadnionych ekonomicznie rozwiązań wpływających na zmniejszenie zapotrzebowania budynku na energię. Wskazanie uzasadnionych ekonomicznie rozwiązań, dostosowujących elementy budynku do wymagań zawartych w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniającym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U ), przy czym wymagania dot. izolacyjności cieplnej modernizowanych przegród budynku należy przyjąć zgodnie z wymaganiami jakie będą obowiązywać od 01 stycznia 2021 roku. Przedstawienie uzasadnionych ekonomicznie rozwiązań poprawiających komfort użytkowania obiektu. Uwagi: 1. WSZYSTKIE CENY PODANE W KWOTACH BRUTTO. 2. KOSZTY PLANOWANYCH ULEPSZEŃ W RAMACH WYBRANEGO WARIANTU ZAWIERAJĄ NAKŁADY NA DOKUMENTACJĘ TECHNICZNĄ, AUDYTY ORAZ KOSZTY PROMOCJI I NADZORU. 3.3 Wkład własny inwestora oraz kwota kredytu możliwa do zaciągnięcia Deklarowany wkład własny inwestora wynosi [zł] 0.00 Kwota kredytu możliwa do zaciągnięcia wynosi [zł] 0.00 Przewidywany okres kredytowania [miesięcy] 1 Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 6

7 3.4 Ustawy, Rozporządzenia, Normy - Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz.U.Nr.223,poz,1459. Dalej zwana Ustawą termomodernizacyjną. - Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. - Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 3 września 2015 r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego. - Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690). Dalej zwane Warunkami Technicznymi. - Polska Norma PN - EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia" - Polska Norma PN-EN ISO 6946:2008 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". - Polska Norma PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" - Polska Norma PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne". - Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego". - PN - EN ISO : 2008 "Cieplne właściwości użytkowania budynków - Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania" Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 7

8 4. INWENTARYZACJA TECHNICZNO - BUDOWLANA BUDYNKU 4.1 Ogólne dane techniczne budynku. Konstrukcja i technologia Budynek klasztoru wykonano w formie zwartego czworoboku z wewnętrznym arkadowym wirydarzem. Obiekt o dwóch kondygnacjach naziemnych, całkowicie podpiwniczony, wzniesiony w technologii tradycyjnej murowanej. Ściany zewnętrzne z bloczków keremzytobetonowych z wkładką styropianową. Część ścian docieplona styropianem grubości 10cm. Strop nad ostatnią kondygnacją ocieplony styropianem grubości 10cm oraz docieplony wełną mineralną grubości 20cm. Stolarka otworowa wymieniona na nową. 4.2 Opis techniczny podstawowych elementów budynku Ściany zewnętrzne Dach / stropodach Strop nad ostatnią kondygnacją Podłoga Podłoga zagłębiona Ściana podziemia przylegająca do gruntu Stolarka otworowa Drzwi zewnętrzne Okna U = 1,114 W/(m2K) U = 0,211 W/(m2K) Strop nad ostatnią kondygnacją U = 0,135 W/(m2K) Podłoga zagłębiona U = 0,526 W/(m2K) Ściana podziemia przylegająca do gruntu U = 0,454 W/(m2K) Drzwi zewnętrzne U = 2,00 W/(m2K) Okna U = 1,50 W/(m2K) Szczegółowe parametry przegród wielowarstwowych znajdują się w załączniku nr 2. Szczegółowe parametry stolarki otworowej znajdują się w załączniku nr Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Cena za 1GJ na ogrzewanie**) [zł] Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] 0.00 Opłata za podgrzanie 1 m3 wody użytkowej [zł] 5.57 Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc [zł] 0.00 Opłata za ogrzanie 1 m2 pow. użytkowej [zł] 2.26 Opłata abonamentowa [zł] 0.00 Inne Cena za 1GJ na podgrzanie wody użytkowej Charakterystyka systemu grzewczego Opis istniejącego systemu ogrzewania. Źródłem ciepła dla systemu ogrzewczego są kotły węglowe. Grzejniki bez sprawnych zaworów termostatycznych. Składowe sprawności systemu ogrzewania Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 8

9 Nośnik energii końcowej Miejscowe wytwarzanie energii w budynku: węgiel kamienny Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.65 Sprawność przesyłu ciepła 0.96 Sprawność regulacji ciepła 0.77 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Opis istniejącego systemu ciepłej wody użytkowej Źródłem ciepła dla systemu przygotowania c.w.u. jest lokalna kotłownia węglowa oraz termiczne kolektory słoneczne Składowe sprawności systemu ciepłej wody użytkowej Nośnik energii końcowej Lokalne odnawialne źródła energii: energia słoneczna Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.78 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.85 Całkowita sprawność systemu CWU 0.46 Nośnik energii końcowej Miejscowe wytwarzanie energii w budynku: węgiel kamienny Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.65 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.85 Całkowita sprawność systemu CWU Charakterystyka systemu wentylacji budynku Opis istniejącego systemu wentylacji W budynku zastosowano system wentylacji grawitacyjnej. System wentylacji sprawny. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 9

10 5. OCENA STANU TECHNICZNEGO BUDYNKU W ZAKRESIE WSKAZANYCH RODZAJÓW ULEPSZEŃ Element budynku planowany do modernizacji System ogrzewania System przygotowania ciepłej wody użytkowej Podłoga zagłębiona Strop nad ostatnią kondygnacją Ściana podziemia przylegająca do gruntu Drzwi zewnętrzne Okna Ocena wentylacji Opis planowanego usprawnienia Uzasadnienie na podstawie istniejącego stanu technicznego Modernizacja systemu ogrzewczego - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet, płukanie instalacji, wymiana grzejników, Modernizacja ma na celu ograniczenie zużycia wymiana zaworów termostatycznych i podpionowych. nośników energii w budynku. Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku. Modernizacja systemu przygotowania c.w.u. - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet (bez rozbudowy instalacji kolektorów słonecznych). Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku. Ocieplenie ścian zewnętrznych metodą lekką mokrą. Szczegółowe rozwiązania techniczne zawiera projekt modernizacji budynku. Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie występuje Modernizacja ma na celu ograniczenie zużycia nośników energii w budynku. Przegroda nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w aktualnie obowiązujących WT. Nie przewiduje się modernizacji przegrody w ramach aktualnego przedsięwzięcia termomodernizacyjnego. Nie przewiduje się modernizacji przegrody w ramach aktualnego przedsięwzięcia termomodernizacyjnego. Nie przewiduje się modernizacji przegrody w ramach aktualnego przedsięwzięcia termomodernizacyjnego. Nie przewiduje się modernizacji przegrody w ramach aktualnego przedsięwzięcia termomodernizacyjnego. Nie przewiduje się modernizacji przegrody w ramach aktualnego przedsięwzięcia termomodernizacyjnego. Nie przewiduje się modernizacji przegrody w ramach aktualnego przedsięwzięcia termomodernizacyjnego. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 10

11 6. WYBÓR OPTYMALNYCH ULEPSZEŃ 6.1 Optymalizacja przegród wielowarstwowych Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 4117 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] Ocieplenie ścian zewnętrznych metodą lekką mokrą. Szczegółowe rozwiązania techniczne zawiera projekt modernizacji budynku. styropian o podwyższonej izolacyjności termicznej [W/mK] 0.14 [m] 0.00 [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny [ ] Koszt 1 m² materiału izolacyjnego [ ] Koszt dodatkowy [ ] Łączny koszt 1 m² docieplenia Koszt sprzętu [ ] Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] Wycena na poziomie średnich cen na rynku lokalnym Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 11

12 Numer wybranego wariantu 1 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Przegroda nie spełnia wymagań w zakresie izolacyjności cieplnej przegród określonych w aktualnie obowiązujących WT. Uwagi audytora Podane ceny są cenami brutto. Na etapie projektowania oraz wykonawstwa należy zminimalizować niebezpieczeństwo powstania mostków termicznych. Roboty należy wykonać zgodnie ze specyfikacją techniczną wykonania i odbioru robót ociepleniowych. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 12

13 6.2 Optymalizacja ulepszeń instalacji c.w.u Ulepszenie: Modernizacja systemu przygotowania c.w.u. - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet Opis usprawnienia Opis modernizacji źródła ciepła Opis modernizacji przesyłania ciepła Opis modernizacji akumulacji ciepła Wariant wpływający na zmniejszenie zużycia ciepłej wody: Wariant polegający na poprawie sprawności systemu ogrzewania: Systemy CWU proponowane w usprawnieniu System: Nośnik energii końcowej Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.78 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.85 Całkowita sprawność systemu CWU 0.46 System: Nośnik energii końcowej Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.85 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.85 Całkowita sprawność systemu CWU 0.51 System: Nośnik energii końcowej Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 3.00 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.85 Całkowita sprawność systemu CWU 1.78 System: Modernizacja systemu przygotowania c.w.u. - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet (bez rozbudowy instalacji kolektorów słonecznych). Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku. Kocioł na pellet automatyczny o mocy 100 kw; Pompy ciepla glikolwoda zasilane z ogniw PV (2 szt. o mocy 50 kw każda); Termiczne kolektory słoneczne (istniejące) Centralne podgrzewanie wody - systemy z obiegami cyrkulacyjnymi z ograniczeniem czasu pracy, z pionami instalacyjnymi i zaizolowanymi przewodami rozprowadzającymi Zasobnik ciepłej wody użytkowej w systemie przygotowania ciepłej wody użytkowej, wyprodukowany po 2005 r. (istniejący) nie tak Istniejące kolektory słoneczne Lokalne odnawialne źródła energii: energia słoneczna Kocioł na pellet automatyczny o mocy 100 kw Lokalne odnawialne źródła energii: biomasa Pompa ciepła typu glikol/woda, sprężarkowa, napędzana elektrycznie z ogniw PV Lokalne odnawialne źródła energii: energia słoneczna Pompa ciepła typu glikol/woda, sprężarkowa, napędzana elektrycznie Nośnik energii końcowej Sieć elektroenergetyczna systemowa: energia elektryczna * Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 3.00 Sprawność przesyłu ciepła 0.70 Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 13

14 Sprawność akumulacji ciepła 0.85 Całkowita sprawność systemu CWU 1.78 Wyniki obliczeń dla ulepszenia Zapotrzebowanie na ciepło przed modernizacją [GJ] Zapotrzebowanie na moc przed modernizacją [MW] Zapotrzebowanie na ciepło po modernizacj [GJ] Zapotrzebowanie na moc po modernizacji [MW] Planowany koszt ulepszenia [zł] Roczne oszczędności kosztów energii [zł/rok] SPBT [lata] 1.32 Wybrany wariant: Modernizacja systemu przygotowania c.w.u. - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet SPBT [lata] 1.32 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego [zł/rok] Całkowity koszt wykonania ulepszenia [zł] Uwagi audytora Modernizacja ma na celu ograniczenie zużycia nośników energii w budynku. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 14

15 6.3 WYBRANE I ZOPTYMALIZOWANE ULEPSZENIA TERMOMODERNIZACYJNE ZMIERZAJĄCECE DO ZMNIEJSZENIA ZAPOTRZEBOWANIA NA CIEPŁO W WYNIKU ZMNIEJSZENIA STRAT PRZENIKANIA CIEPŁA PRZEZ PRZEGRODY BUDOWLANE ORAZ WARIANTY PRZEDSIEWZIEĆ TERMOMODERNIZACYJNYCH DOTYCZĄCYCH MODERNIZACJI SYSTEMU WENTYLACJI I SYSTEMU PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ, USZEREGOWANE WEDŁUG ROSNĄCEJ WARTOŚCI SPBT Lp. 1 2 Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Modernizacja systemu przygotowania c.w.u. - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet (bez rozbudowy instalacji kolektorów słonecznych). Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku., Ocieplenie ścian zewnętrznych metodą lekką mokrą. Szczegółowe rozwiązania techniczne zawiera projekt modernizacji budynku., styropian o podwyższonej izolacyjności termicznej Planowane koszty robót [zł] SPBT [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 15

16 6.4 Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. Ulepszenie: Wariant wpływający na długość przerw w ogrzewaniu: Modernizacja systemu ogrzewczego - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet, płukanie instalacji, wymiana grzejników, wymiana zaworów termostatycznych i podpionowych. Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku. wt 0.85 wd 0.95 Wariant polegający na poprawie sprawności systemu ogrzewania: Systemy ogrzewania proponowane w usprawnieniu System: Nośnik energii końcowej tak tak Kocioł na pellet automatyczny o mocy 100 kw Lokalne odnawialne źródła energii: biomasa Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.85 Sprawność przesyłu ciepła 0.96 Sprawność regulacji ciepła 0.89 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego 0.73 System: Pompy ciepła typu glikol/woda, sprężarkowe, napędzane elektrycznie 55/45 C Nośnik energii końcowej Sieć elektroenergetyczna systemowa: energia elektryczna * Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 3.50 Sprawność przesyłu ciepła 0.96 Sprawność regulacji ciepła 0.88 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego 2.96 System: Nośnik energii końcowej Pompy ciepła typu glikol/woda, sprężarkowe, napędzane elektrycznie 55/45 C Lokalne odnawialne źródła energii: energia słoneczna Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 3.50 Sprawność przesyłu ciepła 0.96 Sprawność regulacji ciepła 0.88 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego 2.96 Wyniki obliczeń dla ulepszenia Zapotrzebowanie na ciepło [GJ] Zapotrzebowanie na moc [MW] Planowany koszt ulepszenia [zł] Roczne oszczędności kosztów energii [zł/rok] SPBT [lata] Wybrany wariant: Modernizacja systemu ogrzewczego - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet, płukanie instalacji, wymiana grzejników, wymiana zaworów termostatycznych i podpionowych. Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 16

17 SPBT [lata] Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego [zł/rok] Całkowity koszt wykonania ulepszenia [zł] Uwagi audytora Modernizacja ma na celu ograniczenie zużycia nośników energii w budynku. TABELA 2. RODZAJE ULEPSZEŃ TERMOMODERNIZACYJNYCH SKŁADAJĄCE SIĘ NA OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO POPRAWIAJĄCY SPRAWNOŚĆ CIEPLNĄ SYSTEMU GRZEWCZEGO Rodzaje ulepszeń termomodernizacyjnych Wartości sprawności składowych oraz współczynników w *) Wytwarzanie ciepła: Kocioł na pellet automatyczny o mocy 100 kw; Pompy ciepla glikol-woda zasilane z ogniw PV (2 szt. o mocy 50 kw każda). Przesyłanie ciepła: Ogrzewanie centralne wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni ogrzewanej Regulacja systemu grzewczego: Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej z zaworem termostatycznym o działaniu proporcjonalnym z zakresem proporcjonalności P-2K Akumulacja ciepła: System ogrzewczy bez zbiornika buforowego Uwzględnienie wprowadzenia przerw na ogrzewanie w okresie tygodnia: Systemu Zarządzania Energią Uwzględnienie wprowadzenia przerw na ogrzewanie w ciągu doby: Systemu Zarządzania Energią Sprawność całkowita systemu grzewczego ηg = 2.97 ηd = 0.96 ηe = 0.88 ηs = 1.00 Wt = 0.85 Wd = 0.95 ηgηdηeηs = 2.51 Opis ulepszenia systemu grzewczego Modernizacja systemu ogrzewczego - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet, płukanie instalacji, wymiana grzejników, wymiana zaworów termostatycznych i podpionowych. Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku. Uwagi audytora Modernizacja ma na celu ograniczenie zużycia nośników energii w budynku. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 17

18 Zakres usprawnień wchodzących w skład wybranego wariantu przedstawiono w punkcie 7.2: Dokumentacja poszczególnych wariantów przedsięwzięć termomodernizacyjnych Optymalna kwota kredytu z punktu widzenia minimalizacji wysokości kredytu i maksymalizacji wysokości premii termomodernizacyjnej. Zwiększenie kwoty kredytu powyżej podanej wartości nie wpłynie na zwiększenie wysokości premii termomodernizacyjnej Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO 7.1 Określenie wariantów przedsięwzięć termomodernizacyjnych Lp. 1 Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite[zł] Roczne oszczędności kosztów energii [zł/rok] Procentowa oszczędność zapotrzebowania na energię (z Optymalna uwzględnieniem kwota kredytu sprawności całkowitej)[%] Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych [zł] [zł/rok] [%] [zł %] [zł] [zł] [zł] Dwukrotność rocznej oszczędności kosztów energii Wariant optymalizacyjny 1 - wybrany do realizacji Wariant optymalizacyjny Wariant optymalizacyjny Wybrany do realizacji wariant optymalizacyjny Do realizacji wybrano wariant optymalizacyjny nr 1 Planowany koszt wybranego przedsięwzięcia termomodernizacyjnego wynosi zł W kosztach uwzględniono całkowity koszt wykonania opracowania: 0.00 zł Przy zadeklarowanym wkładzie własnym inwestora w wysokości 0.00 zł, planowana kwota kredytu wynosi zł

19 7.2 Dokumentacja wybranego wariantu przedsięwzięcia termomodernizacyjnego Wariant optymalizacyjny 1 - wybrany do realizacji Lp. Ulepszany element Nazwa ulepszenia 1 System przygotowania c.w.u. 2 System ogrzewania Modernizacja systemu przygotowania c.w.u. - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet Modernizacja systemu ogrzewczego - wymiana istniejących kotłów węglowych na dwie pompy ciepła solanka-woda zasilane z ogniw PV oraz kocioł na pellet, płukanie instalacji, wymiana grzejników, wymiana zaworów termostatycznych i podpionowych. Szczegółowe rozwiązania techniczne zawierać będzie projekt modernizacji budynku. SPBT [lata] 3 Ocieplenie ścian zewnętrznych od strony dziedzińca Charakterystyka energetyczna budynku po zastosowaniu wariantu: Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 19

20 8 OPIS WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Lp. Rodzaj robót Obliczenie ilości robót Cena jednostkowa Koszt robót [zł] 1 Modernizacja systemu grzewczego: Systemu Zarządzania Energią [zł] Modernizacja systemu grzewczego: modernizacja instalacji grzewczej Modernizacja systemu przygotowania c.w.u.: modernizacja instalacji grzewczej - styropian o podwyższonej izolacyjności termicznej (λ = 0.031[W/(m K)]) o grubości: [m] [zł] [zł] Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec, Ściana zewnętrzna - dziedziniec [m²] [zł/m²] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 20

21 ZAŁĄCZNIKI Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego Jednostkowe koszty energii dla systemu ogrzewania Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Miejscowe wytwarzanie energii w budynku: węgiel kamienny Jednostkowe koszty energii po termomodernizacji Lokalne odnawialne źródła energii: biomasa Sieć elektroenergetyczna systemowa: energia elektryczna * Lokalne odnawialne źródła energii: energia słoneczna Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Jednostkowe koszty energii dla systemu przygotowania ciepłej wody użytkowej Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Lokalne odnawialne źródła energii: energia słoneczna Miejscowe wytwarzanie energii w budynku: węgiel kamienny Jednostkowe koszty energii po termomodernizacji Lokalne odnawialne źródła energii: energia słoneczna Lokalne odnawialne źródła energii: biomasa Sieć elektroenergetyczna systemowa: energia elektryczna * Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 21

22 ZAŁĄCZNIKI Załącznik 2: Szczegółowa budowa przegród wielowarstwowych Symbol przegrody: PPO Nazwa przegrody Typ przegrody Podłoga zagłębiona Podłoga w podziemiu ogrzewanym Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Płyty okładzinowe ceramiczne. terakota Tynk lub gładź cementowa Papa bitumiczna Styropian przy szczelnym ułożeniu izolacji z przewiązaniem spoin i przykryciem ich paskami folii Beton zwykły z kruszywa kamiennego (1900) Piasek średni Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Podłoga zagłębiona NIE Symbol przegrody: SPO Nazwa przegrody Typ przegrody Ściana podziemia przylegająca do gruntu Ściana podziemia przylegająca do gruntu Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Beton z żużla paleniskowego (1800) Styropian - w innych przypadkach Beton z żużla paleniskowego (1800) Papa bitumiczna Nazwa grupy, w której występuje przegroda Ściana podziemia przylegająca do gruntu Symbol przegrody: SZ-1 Nazwa przegrody Typ przegrody Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji NIE Ściana zewnętrzna Ściana o budowie jednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Beton z żużla paleniskowego (1800) Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 22

23 ZAŁĄCZNIKI 3 Styropian - w innych przypadkach Beton z żużla paleniskowego (1800) Tynk lub gładź cementowo-wapienna Nazwa grupy, w której występuje przegroda elewacje wewnętrzne elewacje zewnętrzne Symbol przegrody: SZ-2 Nazwa przegrody Typ przegrody Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji TAK NIE Ściana zewnętrzna Ściana o budowie jednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Beton z żużla paleniskowego (1800) Styropian - w innych przypadkach Beton z żużla paleniskowego (1800) Tynk lub gładź cementowo-wapienna Styropian przy szczelnym ułożeniu izolacji z przewiązaniem spoin i przykryciem ich paskami folii Nazwa grupy, w której występuje przegroda elewacje zewnętrzne Symbol przegrody: STnk Nazwa przegrody Typ przegrody Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji NIE Strop nad ostatnią kondygnacją Strop nad ostatnią kondygnacją Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.1 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.1 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowa Strop żelbetowy kanałowy Żerań 22 cm Styropian - w innych przypadkach Tynk lub gładź cementowa Płyty z wełny mineralnej przy szczelnym ułożeniu izolacji z przewiązaniem spoin i zabezpieczeniem przed infiltracją powietrza Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Strop nad ostatnią kondygnacją NIE Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 23

24 ZAŁĄCZNIKI Załącznik 3: Szczegółowe parametry stolarki otworowej Symbol przegrody: Ok Nazwa przegrody Współczynnik przenikania ciepła przegrody U [W/(m² K)] 1.5 Współczynnik przepuszczalności energii promieniowania słonecznego g 0.75 Udział pola powierzchni przeszklonej do całkowitego pola powierzchni okna C 0.7 Współczynnik przepływu powietrza przez szczeliny [m³/m*h*dapa²/³] 1 Nazwa grupy, w której występuje przegroda Okna Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Okna NIE Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 24

25 ZAŁĄCZNIKI Załącznik 4: Dokumentacja obliczenia zapotrzebowania na ciepło oraz moc dla wariantu istniejącego i wybranego wariantu przedsięwzięcia termomodernizacyjnego Strefa: Piwnica Dane ogólne strefy Rodzaj strefy niemieszkalny Powierzchnia ogrzewana lokalu/strefy Af [m²] Kubatura wentylowana lokalu/strefy V [m³] Temperatura dla trybu ogrzewania lokalu/strefy θi,h [ C] Pojemność cieplna strefy Cm [kj/k] Dane dla strefy przed termodernizacją Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Podłoga zagłębiona Podłoga zagłębiona Ściana podziemia przylegająca do gruntu Przegrody typowe Grupa Ściana przylegająca do gruntu Ściana zewnętrzna frontowa Ściana zewnętrzna frontowa Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna - dziedziniec Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Okna Okno Okna Okno Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 25

26 ZAŁĄCZNIKI Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 0.00 Czas użytkowania tuz [doba] 0.00 Współczynnik korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.00 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 26

27 ZAŁĄCZNIKI Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło Współczynnik strat ciepła przez przenikanie Htr [W/K] Współczynnik strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Dane dla strefy po termodernizacji Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Podłoga zagłębiona Podłoga zagłębiona Ściana podziemia przylegająca do gruntu Przegrody typowe Grupa Ściana przylegająca do gruntu Ściana zewnętrzna frontowa Ściana zewnętrzna frontowa Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna - dziedziniec Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Okna Okno Okna Okno Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Okna Okno Okna Okno Okna Okno Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 27

28 ZAŁĄCZNIKI Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 0.00 Czas użytkowania tuz [doba] 0.00 Współczynnik korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.00 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 28

29 ZAŁĄCZNIKI ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło Współczynnik strat ciepła przez przenikanie Htr [W/K] Współczynnik strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Strefa: Parter Dane ogólne strefy Rodzaj strefy niemieszkalny Powierzchnia ogrzewana lokalu/strefy Af [m²] Kubatura wentylowana lokalu/strefy V [m³] Temperatura dla trybu ogrzewania lokalu/strefy θi,h [ C] Pojemność cieplna strefy Cm [kj/k] Dane dla strefy przed termodernizacją Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Przegrody typowe Grupa Ściana zewnętrzna frontowa Ściana zewnętrzna frontowa Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Okna Okno Okna Okno Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 29

30 ZAŁĄCZNIKI Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Okna Okno Okna Okno Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 0.35 Czas użytkowania tuz [doba] Współczynnik korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.70 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 30

31 ZAŁĄCZNIKI θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło Współczynnik strat ciepła przez przenikanie Htr [W/K] Współczynnik strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Dane dla strefy po termodernizacji Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Przegrody typowe Grupa Ściana zewnętrzna frontowa Ściana zewnętrzna frontowa Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Okna Okno Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 31

32 ZAŁĄCZNIKI Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Drzwi zewnętrzne Drzwi zewnętrzne Okna Okno Okna Okno Okna Okno Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 0.35 Czas użytkowania tuz [doba] Współczynnik korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.70 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień θint,h C θe C Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 32

33 ZAŁĄCZNIKI tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło Współczynnik strat ciepła przez przenikanie Htr [W/K] Współczynnik strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Strefa: Piętro Dane ogólne strefy Rodzaj strefy niemieszkalny Powierzchnia ogrzewana lokalu/strefy Af [m²] Kubatura wentylowana lokalu/strefy V [m³] Temperatura dla trybu ogrzewania lokalu/strefy θi,h [ C] Pojemność cieplna strefy Cm [kj/k] Dane dla strefy przed termodernizacją Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Ściana zewnętrzna frontowa Ściana zewnętrzna frontowa Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 33

34 ZAŁĄCZNIKI Strop nad ostatnią kondygnacją Przegrody typowe Grupa Strop pod poddaszem Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 3.75 Czas użytkowania tuz [doba] Współczynnik korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.60 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 34

35 ZAŁĄCZNIKI θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło Współczynnik strat ciepła przez przenikanie Htr [W/K] Współczynnik strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Dane dla strefy po termodernizacji Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Strop nad ostatnią kondygnacją Przegrody typowe Grupa Ściana zewnętrzna frontowa Ściana zewnętrzna frontowa Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna - dziedziniec Ściana zewnętrzna Ściana zewnętrzna Ściana zewnętrzna Strop pod poddaszem Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Okna Okno Okna Okno Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 35

36 ZAŁĄCZNIKI Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Okna Okno Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 3.75 Czas użytkowania tuz [doba] Współczynnik korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.60 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 36

37 ZAŁĄCZNIKI ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło Współczynnik strat ciepła przez przenikanie Htr [W/K] Współczynnik strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 37

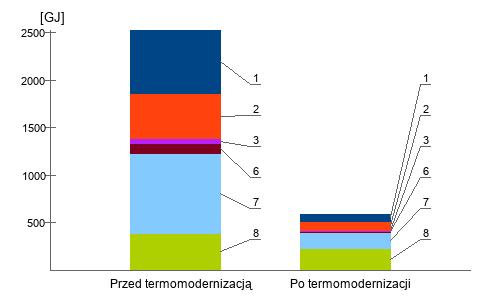

38 ZAŁĄCZNIKI Charakterystyka energetyczna budynku Przed termomodernizacją Po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Rozkład zapotrzebowania na energię Udziały strat energii końcowej przez poszczególne elementy budynku wynikające z bilansu zapotrzebowania na ciepło dla całego budynku. Element budynku [1] Zapotrzebowanie na pokrycie strat przez przenikanie: ściany zewnętrzne Przed termomodernizacją wartość [GJ] [%] Po termomodernizacji wartość [GJ] [%] [2] Zapotrzebowanie na pokrycie strat przez przenikanie: okna [3] Zapotrzebowanie na pokrycie strat przez przenikanie: stropy [4] Zapotrzebowanie na pokrycie strat przez przenikanie: dach [5] Zapotrzebowanie na pokrycie strat przez przenikanie: okna dachowe [6] Zapotrzebowanie na pokrycie strat przez przenikanie: podłoga na gruncie [7] Zapotrzebowanie na pokrycie strat przez wentylację [8] Przygotowanie ciepłej wody użytowej Suma: Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 38

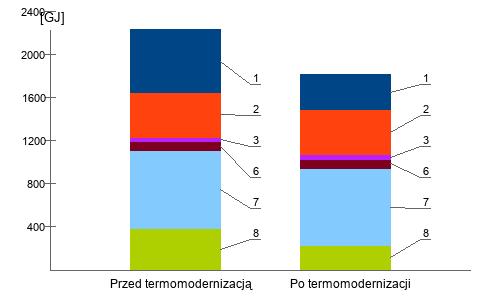

39 ZAŁĄCZNIKI Rozkład strat energii Straty ciepła przez poszczególne elementy budynku. Element budynku Przed termomodernizacją wartość [GJ] [%] Po termomodernizacji wartość [GJ] [1] Straty przez przenikanie: ściany zewnętrzne [2] Straty przez przenikanie: okna [3] Straty przez przenikanie: stropy [4] Straty przez przenikanie: dach [5] Straty przez przenikanie: okna dachowe [6] Straty przez przenikanie: podłoga na gruncie [7] Straty przez wentylację [8] Przygotowanie ciepłej wody użytowej Suma: [%] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 39
