3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA

Transkrypt

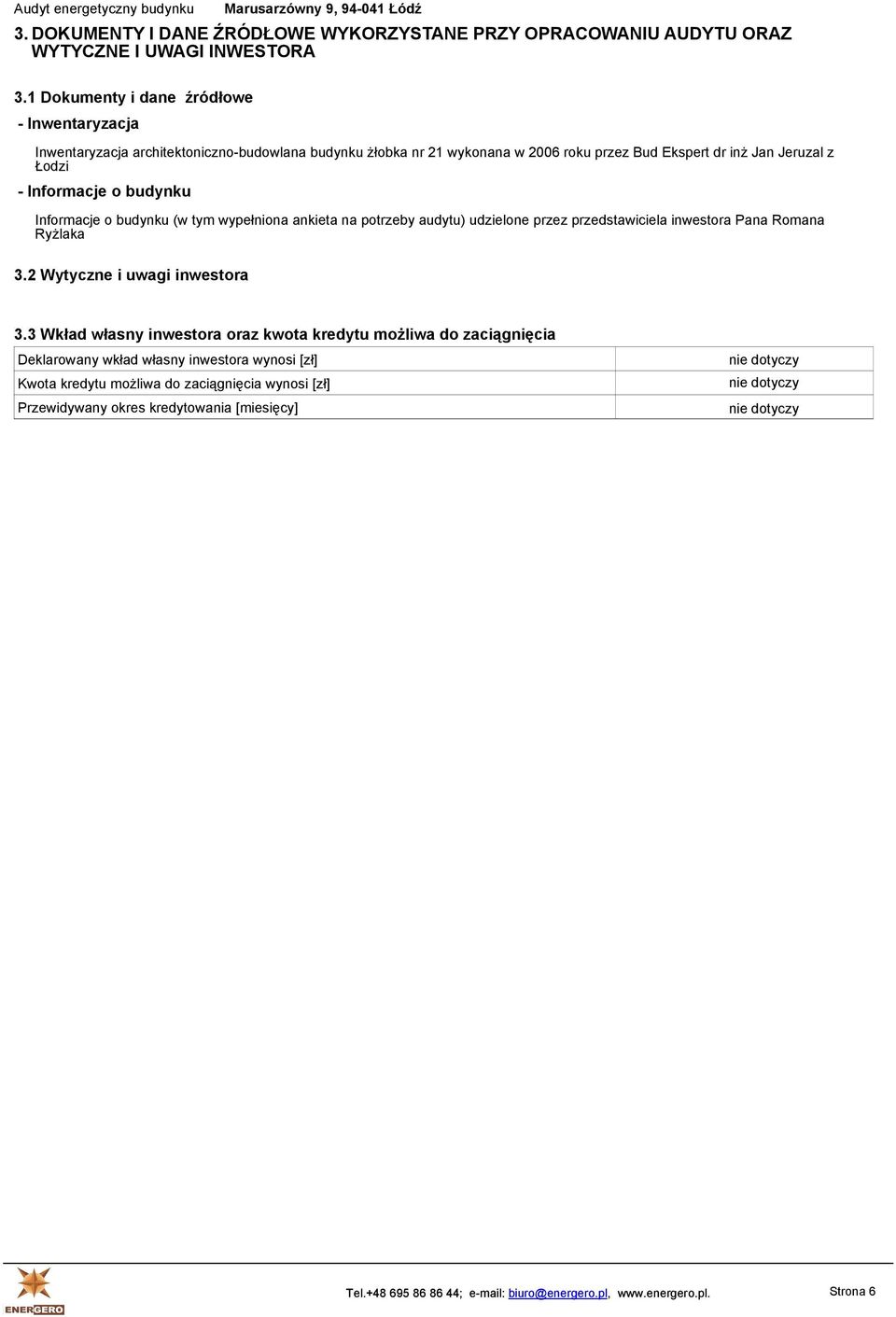

1 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1 Dokumenty i dane źródłowe - Inwentaryzacja Inwentaryzacja architektoniczno-budowlana budynku żłobka nr 21 wykonana w 2006 roku przez Bud Ekspert dr inż Jan Jeruzal z Łodzi - Informacje o budynku Informacje o budynku (w tym wypełniona ankieta na potrzeby audytu) udzielone przez przedstawiciela inwestora Pana Romana Ryżlaka 3.2 Wytyczne i uwagi inwestora 3.3 Wkład własny inwestora oraz kwota kredytu możliwa do zaciągnięcia Deklarowany wkład własny inwestora wynosi [zł] Kwota kredytu możliwa do zaciągnięcia wynosi [zł] Przewidywany okres kredytowania [miesięcy] nie dotyczy nie dotyczy nie dotyczy Strona 6

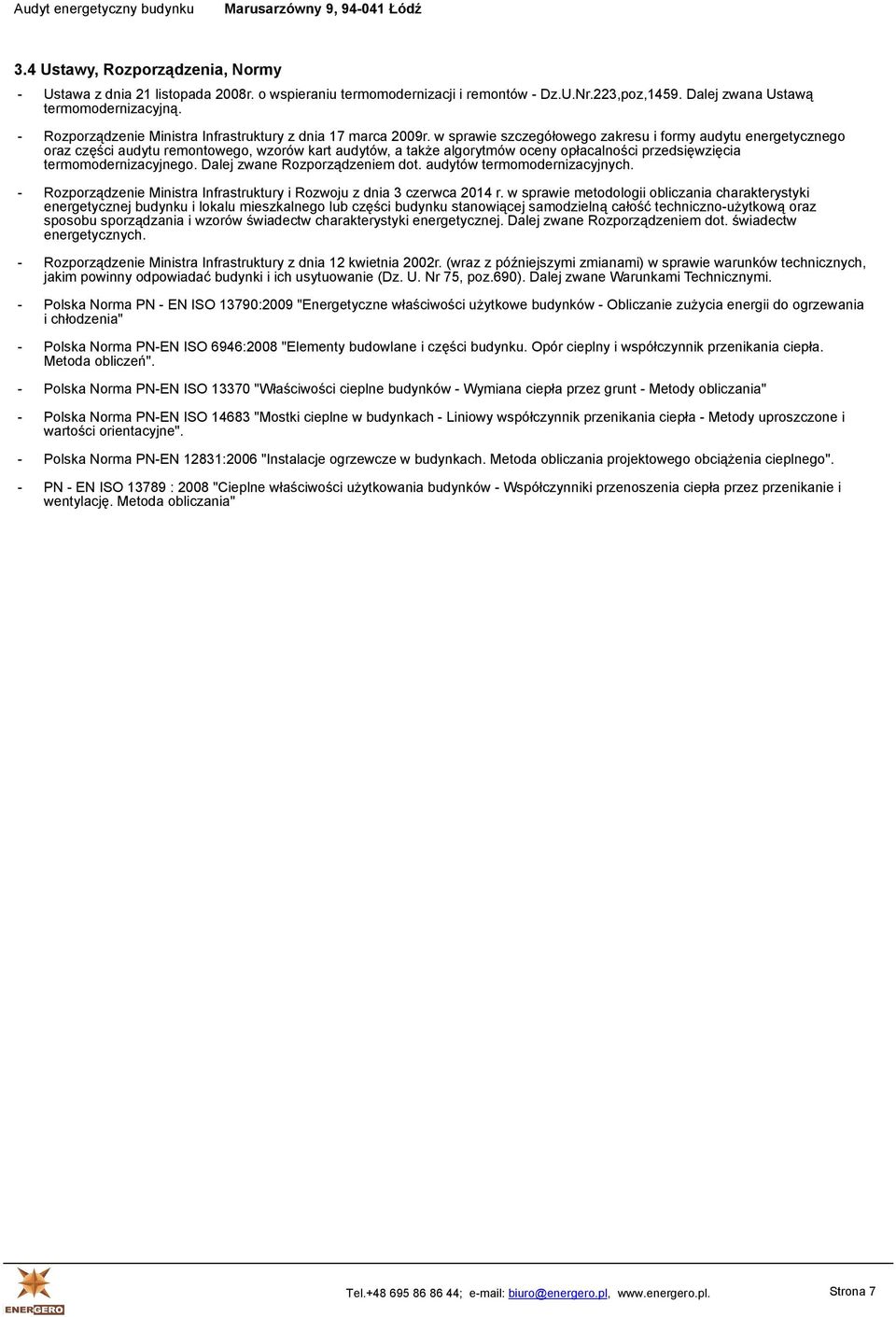

2 3.4 Ustawy, Rozporządzenia, Normy - Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz.U.Nr.223,poz,1459. Dalej zwana Ustawą termomodernizacyjną. - Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. - Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 3 czerwca 2014 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690). Dalej zwane Warunkami Technicznymi. - Polska Norma PN - EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia" - Polska Norma PN-EN ISO 6946:2008 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". - Polska Norma PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" - Polska Norma PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne". - Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego". - PN - EN ISO : 2008 "Cieplne właściwości użytkowania budynków - i przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania" Strona 7

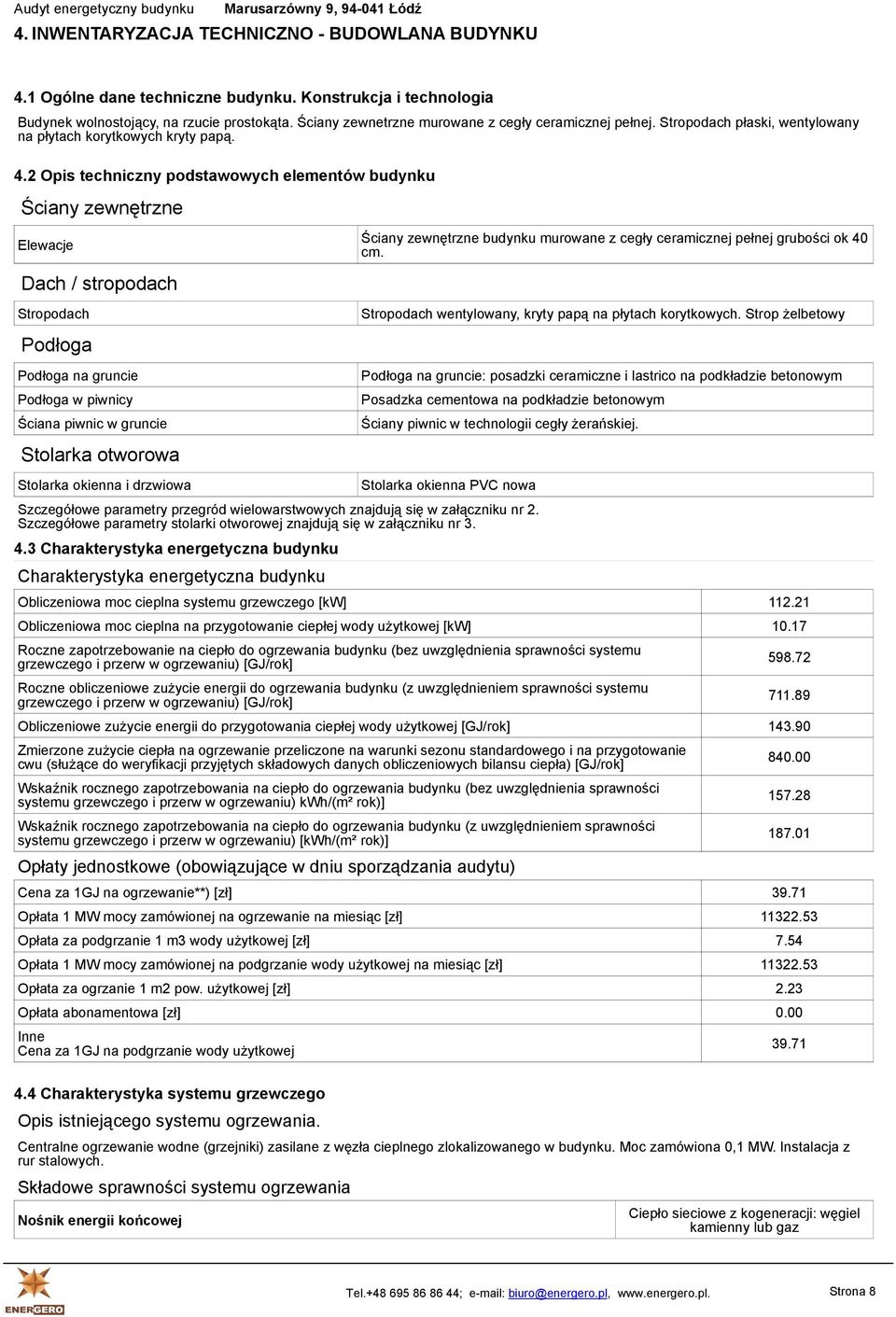

3 4. INWENTARYZACJA TECHNICZNO - BUDOWLANA BUDYNKU 4.1 Ogólne dane techniczne budynku. Konstrukcja i technologia Budynek wolnostojący, na rzucie prostokąta. Ściany zewnetrzne murowane z cegły ceramicznej pełnej. Stropodach płaski, wentylowany na płytach korytkowych kryty papą. 4.2 Opis techniczny podstawowych elementów budynku Ściany zewnętrzne Elewacje Dach / stropodach Stropodach Podłoga Podłoga na gruncie Podłoga w piwnicy Ściana piwnic w gruncie Stolarka otworowa Stolarka okienna i drzwiowa Ściany zewnętrzne budynku murowane z cegły ceramicznej pełnej grubości ok 40 cm. Stropodach wentylowany, kryty papą na płytach korytkowych. Strop żelbetowy Podłoga na gruncie: posadzki ceramiczne i lastrico na podkładzie betonowym Posadzka cementowa na podkładzie betonowym Ściany piwnic w technologii cegły żerańskiej. Stolarka okienna PVC nowa Szczegółowe parametry przegród wielowarstwowych znajdują się w załączniku nr 2. Szczegółowe parametry stolarki otworowej znajdują się w załączniku nr Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Cena za 1GJ na ogrzewanie**) [zł] Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] Opłata za podgrzanie 1 m3 wody użytkowej [zł] 7.54 Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc [zł] Opłata za ogrzanie 1 m2 pow. użytkowej [zł] 2.23 Opłata abonamentowa [zł] 0.00 Inne Cena za 1GJ na podgrzanie wody użytkowej Charakterystyka systemu grzewczego Opis istniejącego systemu ogrzewania. Centralne ogrzewanie wodne (grzejniki) zasilane z węzła cieplnego zlokalizowanego w budynku. Moc zamówiona 0,1 MW. Instalacja z rur stalowych. Składowe sprawności systemu ogrzewania Nośnik energii końcowej Ciepło sieciowe z kogeneracji: węgiel kamienny lub gaz Strona 8

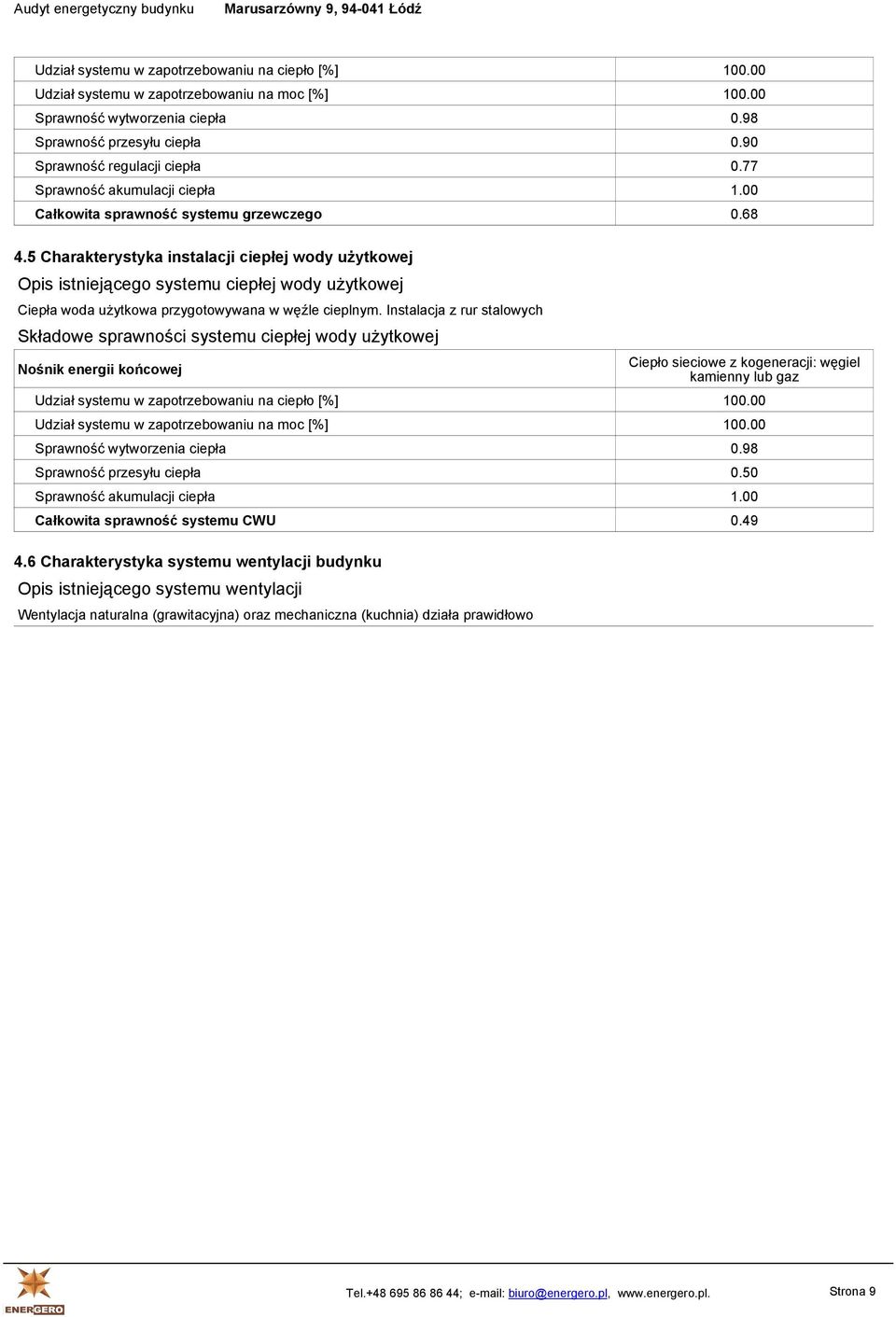

4 Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.98 Sprawność przesyłu ciepła 0.90 Sprawność regulacji ciepła 0.77 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Opis istniejącego systemu ciepłej wody użytkowej Ciepła woda użytkowa przygotowywana w węźle cieplnym. Instalacja z rur stalowych Składowe sprawności systemu ciepłej wody użytkowej Nośnik energii końcowej Ciepło sieciowe z kogeneracji: węgiel kamienny lub gaz Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.98 Sprawność przesyłu ciepła 0.50 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu CWU Charakterystyka systemu wentylacji budynku Opis istniejącego systemu wentylacji Wentylacja naturalna (grawitacyjna) oraz mechaniczna (kuchnia) działa prawidłowo Strona 9

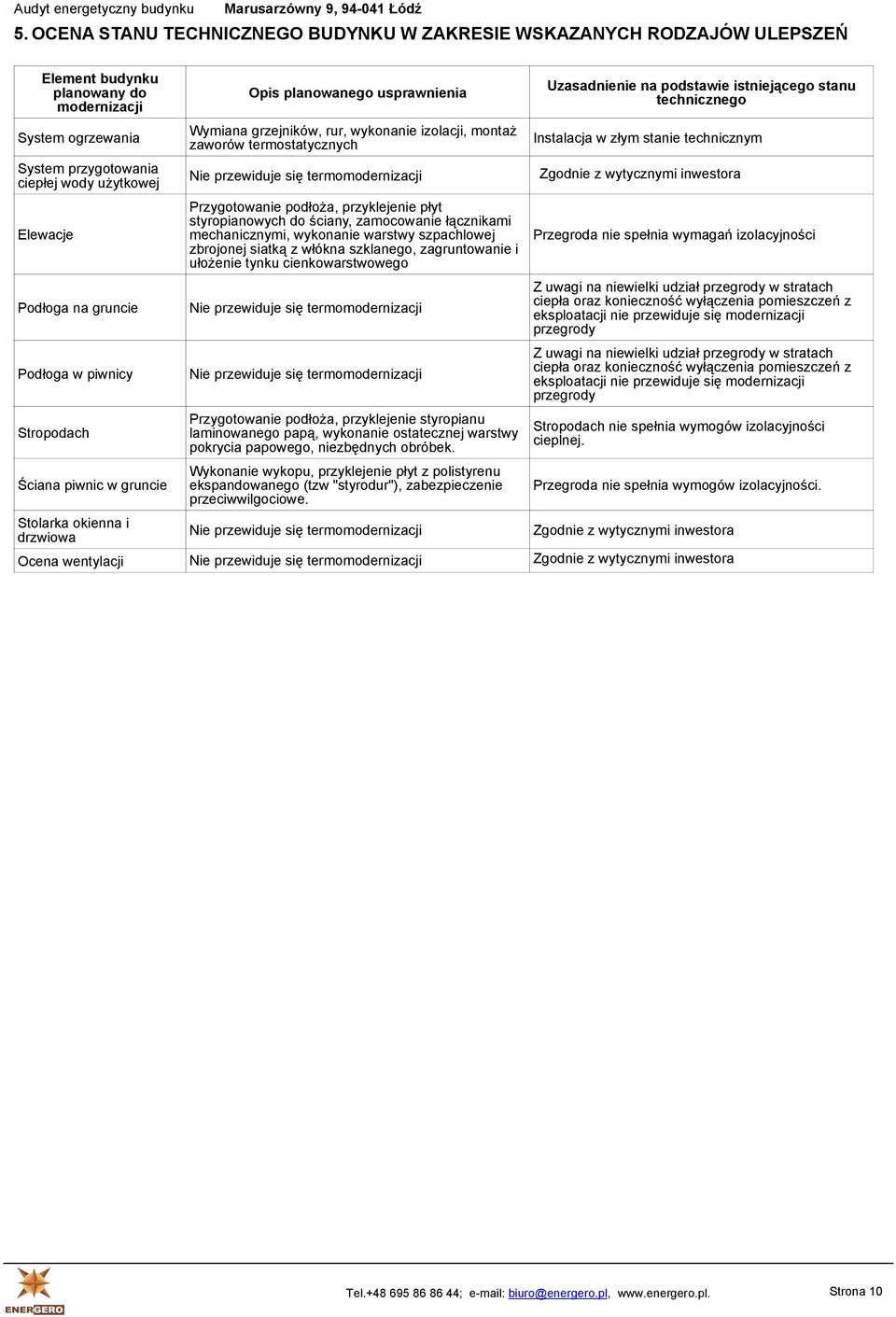

5 5. OCENA STANU TECHNICZNEGO BUDYNKU W ZAKRESIE WSKAZANYCH RODZAJÓW ULEPSZEŃ Element budynku planowany do modernizacji System ogrzewania System przygotowania ciepłej wody użytkowej Elewacje Podłoga na gruncie Podłoga w piwnicy Stropodach Ściana piwnic w gruncie Stolarka okienna i drzwiowa Ocena wentylacji Opis planowanego usprawnienia Wymiana grzejników, rur, wykonanie izolacji, montaż zaworów termostatycznych Nie przewiduje się termomodernizacji Przygotowanie podłoża, przyklejenie płyt styropianowych do ściany, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką z włókna szklanego, zagruntowanie i ułożenie tynku cienkowarstwowego Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Przygotowanie podłoża, przyklejenie styropianu laminowanego papą, wykonanie ostatecznej warstwy pokrycia papowego, niezbędnych obróbek. Wykonanie wykopu, przyklejenie płyt z polistyrenu ekspandowanego (tzw "styrodur"), zabezpieczenie przeciwwilgociowe. Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Uzasadnienie na podstawie istniejącego stanu technicznego Instalacja w złym stanie technicznym Zgodnie z wytycznymi inwestora Przegroda nie spełnia wymagań izolacyjności Z uwagi na niewielki udział przegrody w stratach ciepła oraz konieczność wyłączenia pomieszczeń z eksploatacji nie przewiduje się modernizacji przegrody Z uwagi na niewielki udział przegrody w stratach ciepła oraz konieczność wyłączenia pomieszczeń z eksploatacji nie przewiduje się modernizacji przegrody Stropodach nie spełnia wymogów izolacyjności cieplnej. Przegroda nie spełnia wymogów izolacyjności. Zgodnie z wytycznymi inwestora Zgodnie z wytycznymi inwestora Strona 10

6 6. WYBÓR OPTYMALNYCH ULEPSZEŃ 6.1 Optymalizacja przegród wielowarstwowych Ściana piwnic w gruncie Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 3696 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] Wykoananie wykopu, przyklejenie płyt z polistyrenu ekspandowanego (tzw "styrodur"), zabezpieczenie przeciwwilgociowe. styrodur [W/mK] 0.14 [m] 0.00 [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny [ ] Koszt 1 m² materiału izolacyjnego [ ] Koszt dodatkowy [ ] Łączny koszt 1 m² docieplenia Koszt sprzętu [ ] Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] analiza cen rynkowych Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT 8.11 [lata] Strona 11

7 Numer wybranego wariantu 1 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Grubość 14 cm jest pierwszą dla której spełniony jest wymóg oporu cieplnego zgodnie z WT od i ma najnizsze SPBT Uwagi audytora Strona 12

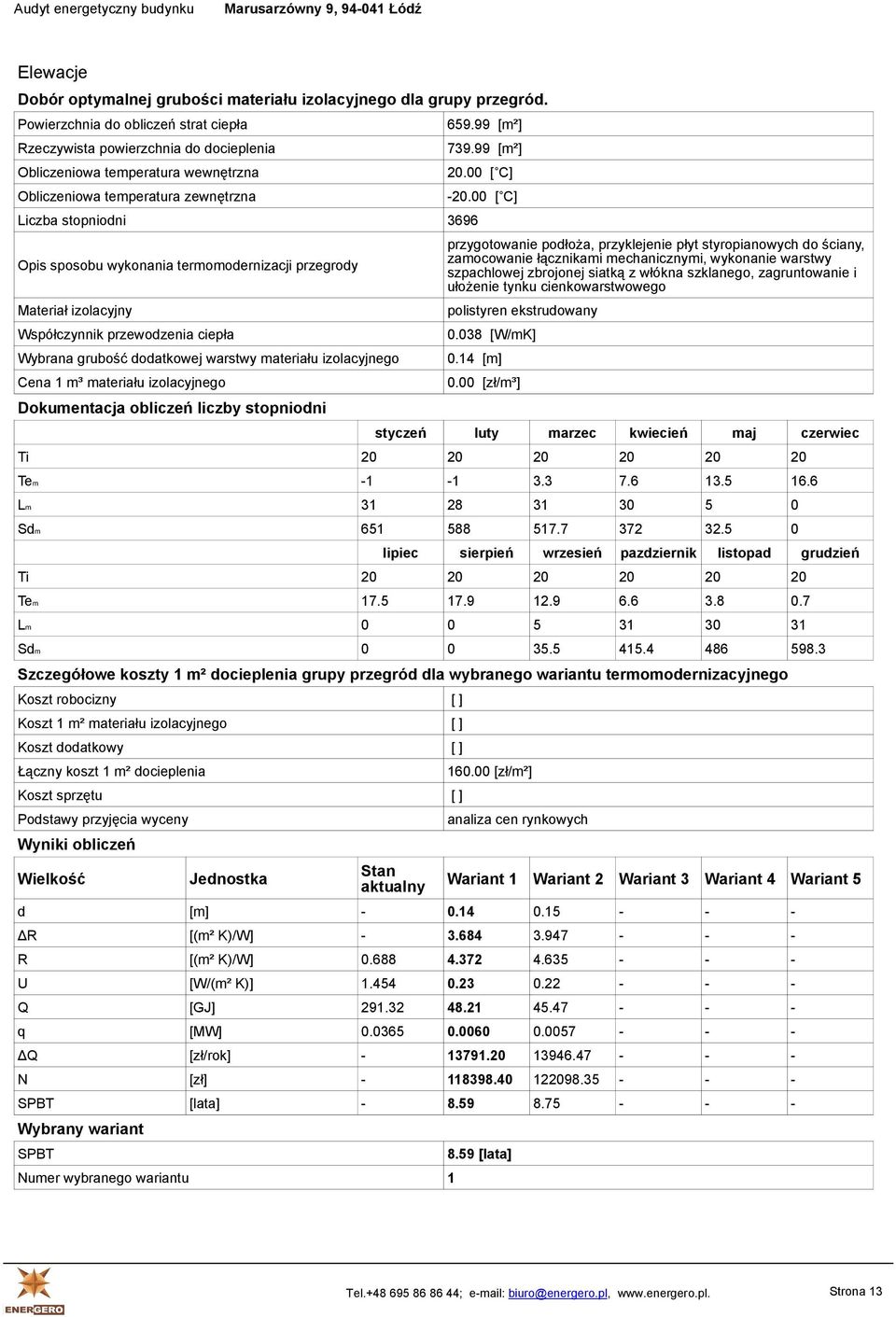

8 Elewacje Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 3696 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] przygotowanie podłoża, przyklejenie płyt styropianowych do ściany, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką z włókna szklanego, zagruntowanie i ułożenie tynku cienkowarstwowego polistyren ekstrudowany [W/mK] 0.14 [m] 0.00 [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny [ ] Koszt 1 m² materiału izolacyjnego [ ] Koszt dodatkowy [ ] Łączny koszt 1 m² docieplenia Koszt sprzętu [ ] Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] analiza cen rynkowych Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Strona 13

9 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Wybrana grubość izolacji spełnia wymogi WT od i ma najkrótsze SBPT Uwagi audytora zastosować kompletny system dociepleń jednego producenta Strona 14

10 Stropodach Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 3696 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] przygotowanie podłoża, przyklejenie styropianu laminowanego papą, wykonanie ostatecznej warstwy pokrycia papowego, niezbędnych obróbek. styropapa [W/mK] 0.15 [m] 0.00 [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny [ ] Koszt 1 m² materiału izolacyjnego [ ] Koszt dodatkowy [ ] Łączny koszt 1 m² docieplenia Koszt sprzętu [ ] Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] analiza cen rynkowych Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Strona 15

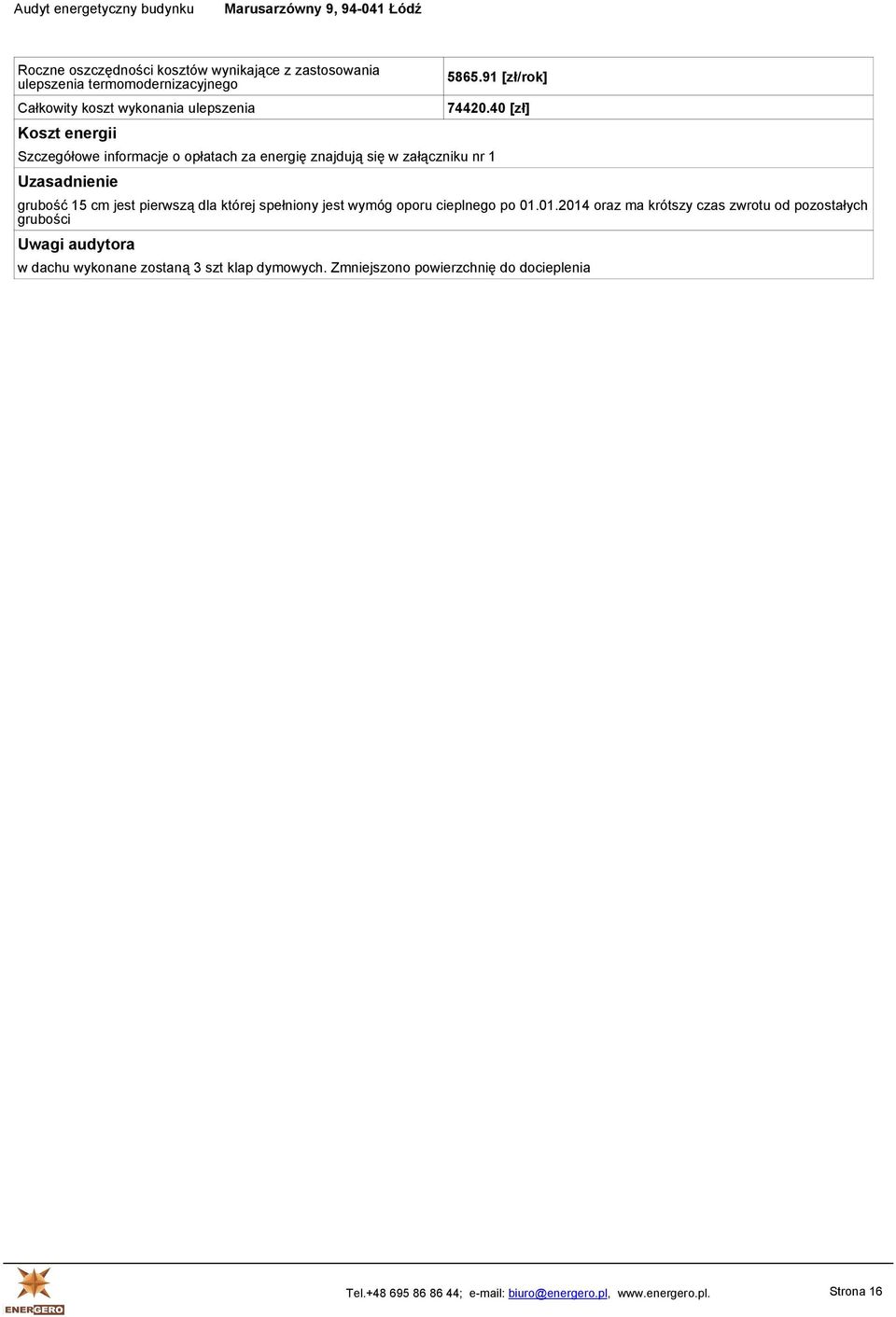

11 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie grubość 15 cm jest pierwszą dla której spełniony jest wymóg oporu cieplnego po oraz ma krótszy czas zwrotu od pozostałych grubości Uwagi audytora w dachu wykonane zostaną 3 szt klap dymowych. Zmniejszono powierzchnię do docieplenia Strona 16

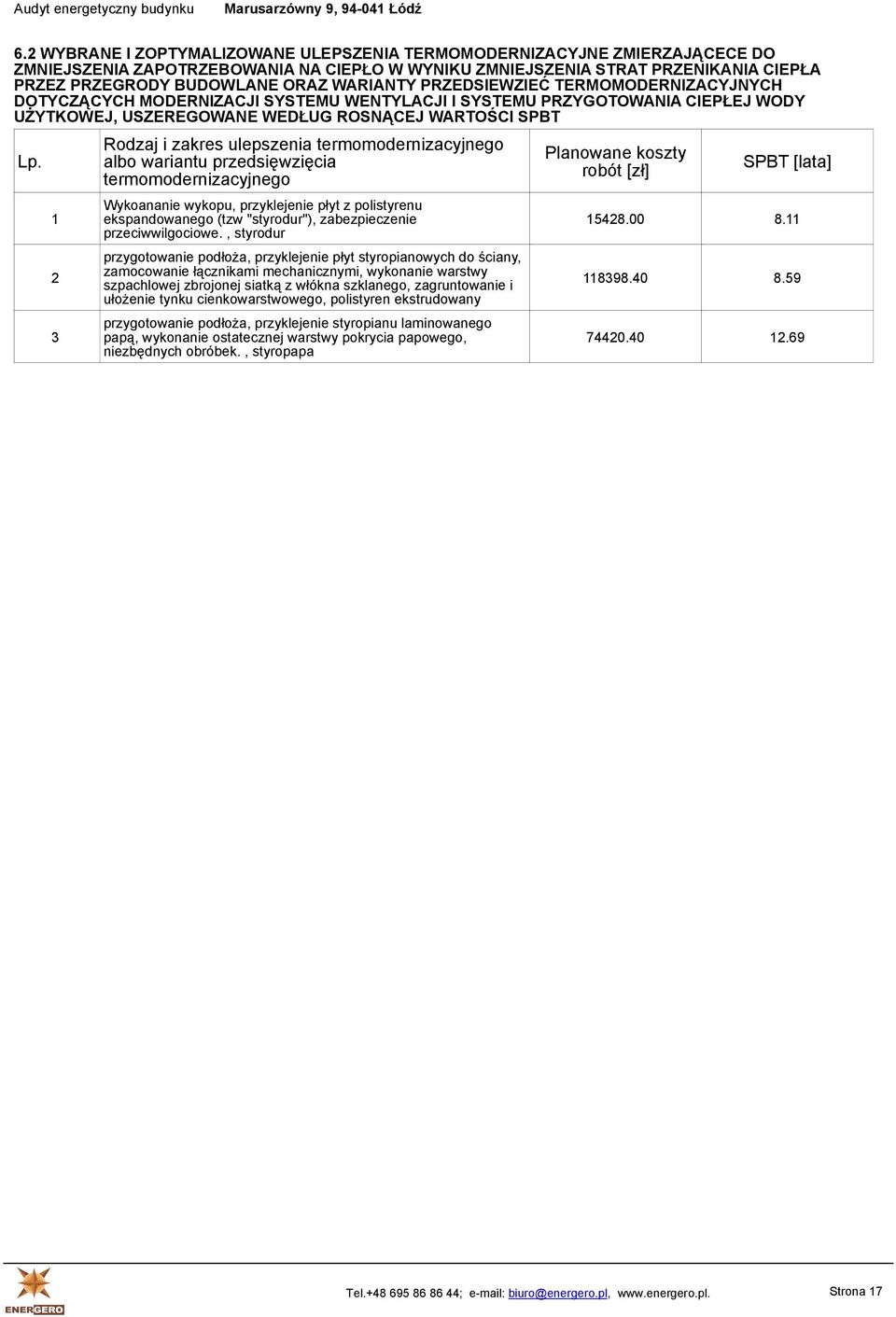

12 6.2 WYBRANE I ZOPTYMALIZOWANE ULEPSZENIA TERMOMODERNIZACYJNE ZMIERZAJĄCECE DO ZMNIEJSZENIA ZAPOTRZEBOWANIA NA CIEPŁO W WYNIKU ZMNIEJSZENIA STRAT PRZENIKANIA CIEPŁA PRZEZ PRZEGRODY BUDOWLANE ORAZ WARIANTY PRZEDSIEWZIEĆ TERMOMODERNIZACYJNYCH DOTYCZĄCYCH MODERNIZACJI SYSTEMU WENTYLACJI I SYSTEMU PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ, USZEREGOWANE WEDŁUG ROSNĄCEJ WARTOŚCI SPBT Lp Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Wykoananie wykopu, przyklejenie płyt z polistyrenu ekspandowanego (tzw "styrodur"), zabezpieczenie przeciwwilgociowe., styrodur przygotowanie podłoża, przyklejenie płyt styropianowych do ściany, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką z włókna szklanego, zagruntowanie i ułożenie tynku cienkowarstwowego, polistyren ekstrudowany przygotowanie podłoża, przyklejenie styropianu laminowanego papą, wykonanie ostatecznej warstwy pokrycia papowego, niezbędnych obróbek., styropapa Planowane koszty robót [zł] SPBT [lata] Strona 17

13 6.3 Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. Ulepszenie: poprawa sprawności Wariant wpływający na długość przerw w ogrzewaniu: Wariant polegający na poprawie sprawności systemu ogrzewania: Systemy ogrzewania proponowane w usprawnieniu System: Nośnik energii końcowej nie tak Węzeł ciepłowniczy kompaktowy z obudową, o mocy nominalnej do 100 kw Ciepło sieciowe z kogeneracji: węgiel kamienny lub gaz Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.98 Sprawność przesyłu ciepła 0.96 Sprawność regulacji ciepła 0.89 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego 0.84 Wyniki obliczeń dla ulepszenia Zapotrzebowanie na ciepło [GJ] Zapotrzebowanie na moc [MW] Planowany koszt ulepszenia [zł] Roczne oszczędności kosztów energii [zł/rok] SPBT [lata] Wybrany wariant: poprawa sprawności SPBT [lata] Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego [zł/rok] Całkowity koszt wykonania ulepszenia [zł] Uwagi audytora Instalacja w złum stanie technicznym TABELA 2. RODZAJE ULEPSZEŃ TERMOMODERNIZACYJNYCH SKŁADAJĄCE SIĘ NA OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO POPRAWIAJĄCY SPRAWNOŚĆ CIEPLNĄ SYSTEMU GRZEWCZEGO Rodzaje ulepszeń termomodernizacyjnych Wytwarzanie ciepła: bez zmian Wartości sprawności składowych oraz współczynników w *) Przesyłanie ciepła: wymiana przewodów, wykonanie izolacji zgodnie z wymogami Warunków Technicznych materiałem o współczynniku lambda 0,035 Regulacja systemu grzewczego: montaż zaworów termostatycznych o zakresie proporcjonalności P-1K Akumulacja ciepła: bez zmian Uwzględnienie wprowadzenia przerw na ogrzewanie w okresie tygodnia: bez_zmian Uwzględnienie wprowadzenia przerw na ogrzewanie w ciągu doby: bez zmian Sprawność całkowita systemu grzewczego Opis ulepszenia systemu grzewczego wymiana grzejników, rur, wykonanie izolacji, montaż zaworów termostatycznych Uwagi audytora Instalacja w złum stanie technicznym ηg = 0.98 ηd = 0.96 ηe = 0.89 ηs = 1.00 Wt = 0.85 Wd = 0.95 ηgηdηeηs = 0.84 Strona 18

14 Zakres usprawnień wchodzących w skład wybranego wariantu przedstawiono w punkcie 7.2: Dokumentacja poszczególnych wariantów przedsięwzięć termomodernizacyjnych Optymalna kwota kredytu z punktu widzenia minimalizacji wysokości kredytu i maksymalizacji wysokości premii termomodernizacyjnej. Zwiększenie kwoty kredytu powyżej podanej wartości nie wpłynie na zwiększenie wysokości premii termomodernizacyjnej Audyt energetyczny budynku 7. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO 7.1 Określenie wariantów przedsięwzięć termomodernizacyjnych Lp. 1 Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite[zł] Roczne oszczędności kosztów energii [zł/rok] Procentowa oszczędność zapotrzebowania na energię (z Optymalna uwzględnieniem kwota kredytu sprawności całkowitej)[%] Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych [zł] [zł/rok] [%] [zł %] [zł] [zł] [zł] Dwukrotność rocznej oszczędności kosztów energii Wariant optymalizacyjny 1 - wybrany do realizacji Wariant optymalizacyjny Wariant optymalizacyjny Wariant optymalizacyjny Wybrany do realizacji wariant optymalizacyjny Do realizacji wybrano wariant optymalizacyjny nr 1 Planowany koszt wybranego przedsięwzięcia termomodernizacyjnego wynosi zł W kosztach uwzględniono całkowity koszt wykonania opracowania: 0.00 zł Przy zadeklarowanym wkładzie własnym inwestora w wysokości 0.00 zł, planowana kwota kredytu wynosi zł Strona 19

15 7.2 Dokumentacja wybranego wariantu przedsięwzięcia termomodernizacyjnego Wariant optymalizacyjny 1 - wybrany do realizacji Lp. Ulepszany element Nazwa ulepszenia 1 Ściana piwnic w gruncie ocieplenie polistyrenem ekspandowanym w systemie ETICS 2 Elewacje ocieplenie w systemie ETICS 8.59 SPBT [lata] 3 Stropodach docieplenie styropapą System ogrzewania poprawa sprawności Charakterystyka energetyczna budynku po zastosowaniu wariantu: Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Strona 20

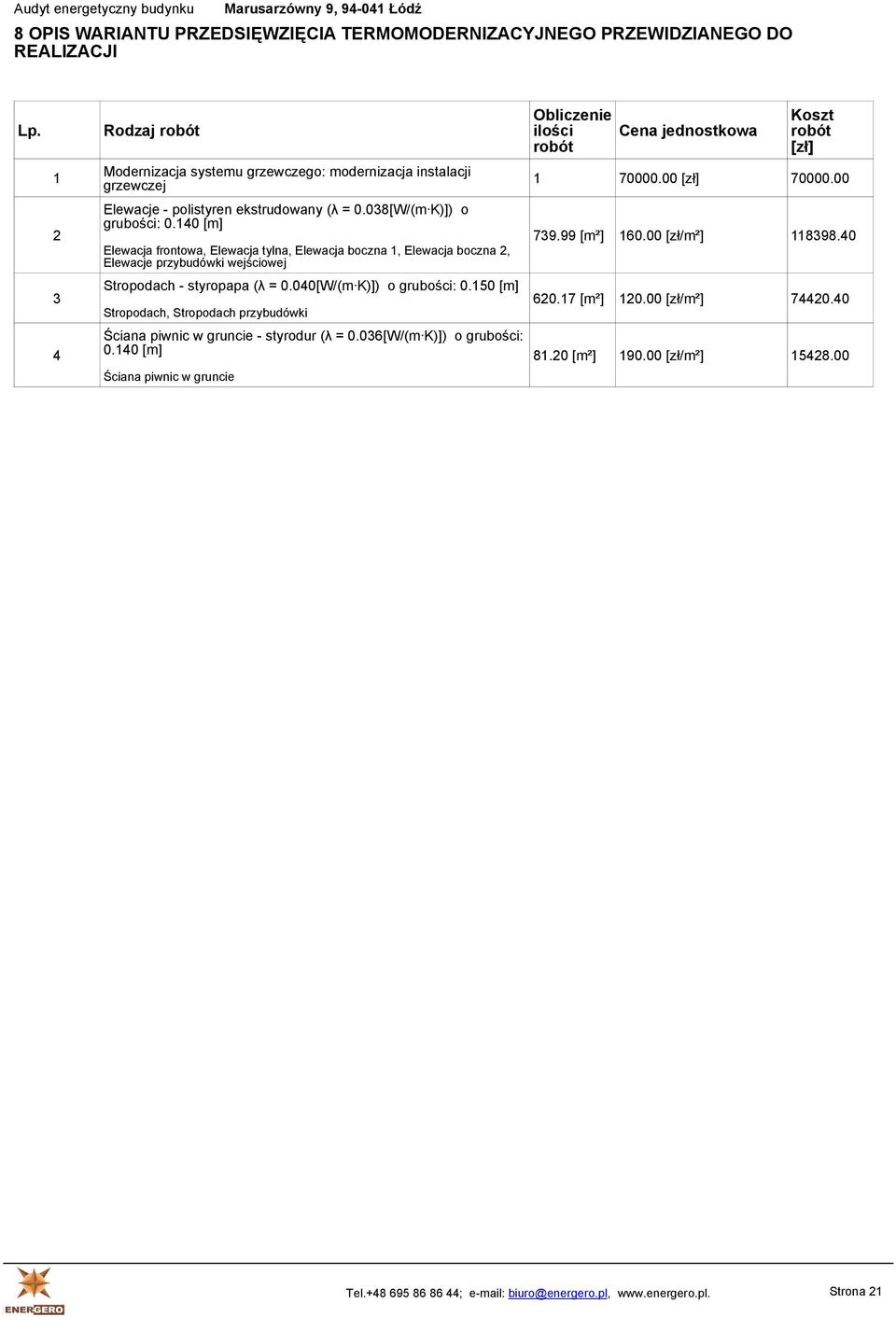

16 8 OPIS WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Lp Rodzaj robót Modernizacja systemu grzewczego: modernizacja instalacji grzewczej Elewacje - polistyren ekstrudowany (λ = 0.038[W/(m K)]) o grubości: [m] Elewacja frontowa, Elewacja tylna, Elewacja boczna 1, Elewacja boczna 2, Elewacje przybudówki wejściowej Stropodach - styropapa (λ = 0.040[W/(m K)]) o grubości: [m] Stropodach, Stropodach przybudówki Ściana piwnic w gruncie - styrodur (λ = 0.036[W/(m K)]) o grubości: [m] Ściana piwnic w gruncie Obliczenie ilości robót Cena jednostkowa Koszt robót [zł] [zł] [m²] [zł/m²] [m²] [zł/m²] [m²] [zł/m²] Strona 21

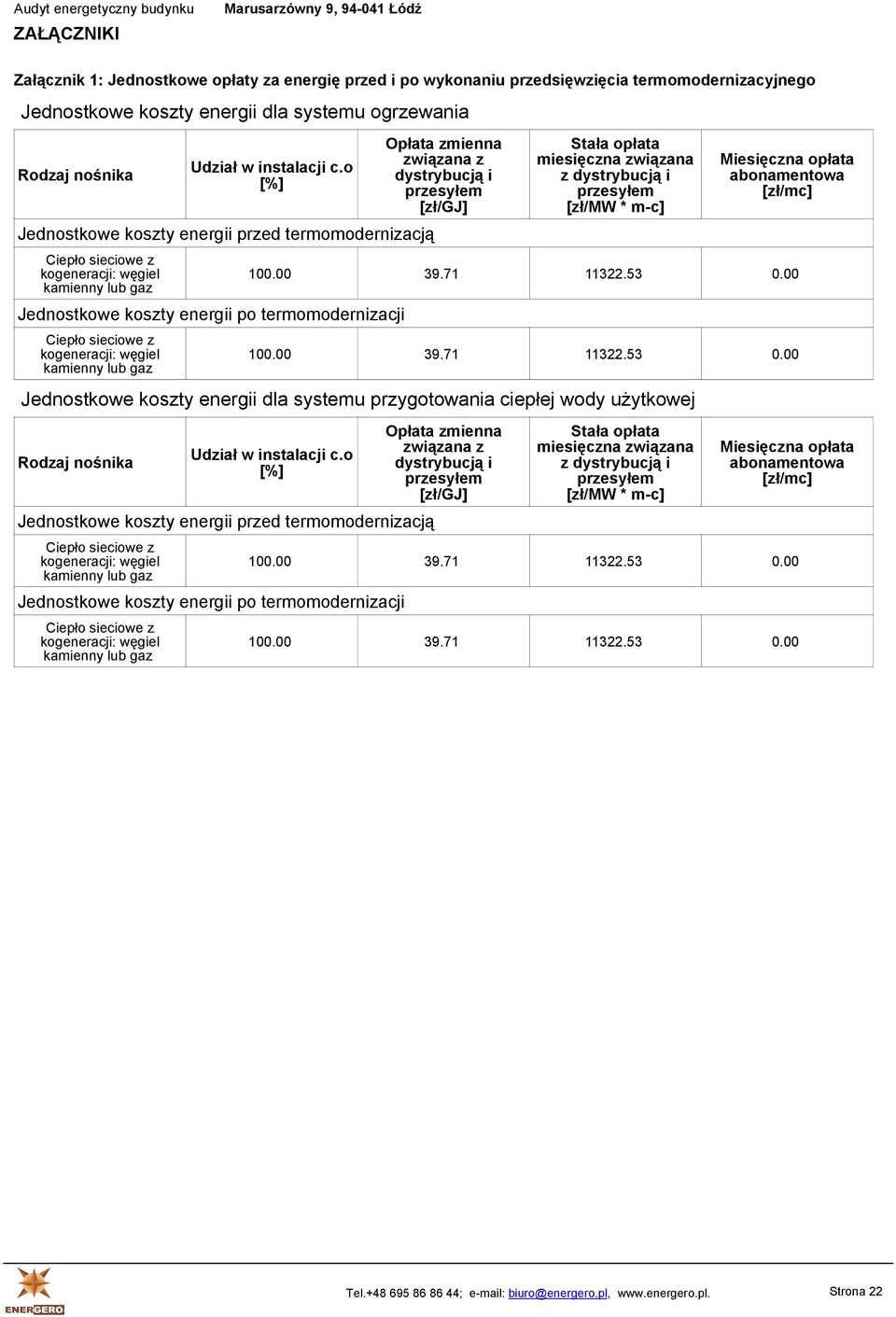

17 ZAŁĄCZNIKI Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego Jednostkowe koszty energii dla systemu ogrzewania Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Ciepło sieciowe z kogeneracji: węgiel kamienny lub gaz Jednostkowe koszty energii po termomodernizacji Ciepło sieciowe z kogeneracji: węgiel kamienny lub gaz Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Jednostkowe koszty energii dla systemu przygotowania ciepłej wody użytkowej Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Ciepło sieciowe z kogeneracji: węgiel kamienny lub gaz Jednostkowe koszty energii po termomodernizacji Ciepło sieciowe z kogeneracji: węgiel kamienny lub gaz Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Strona 22

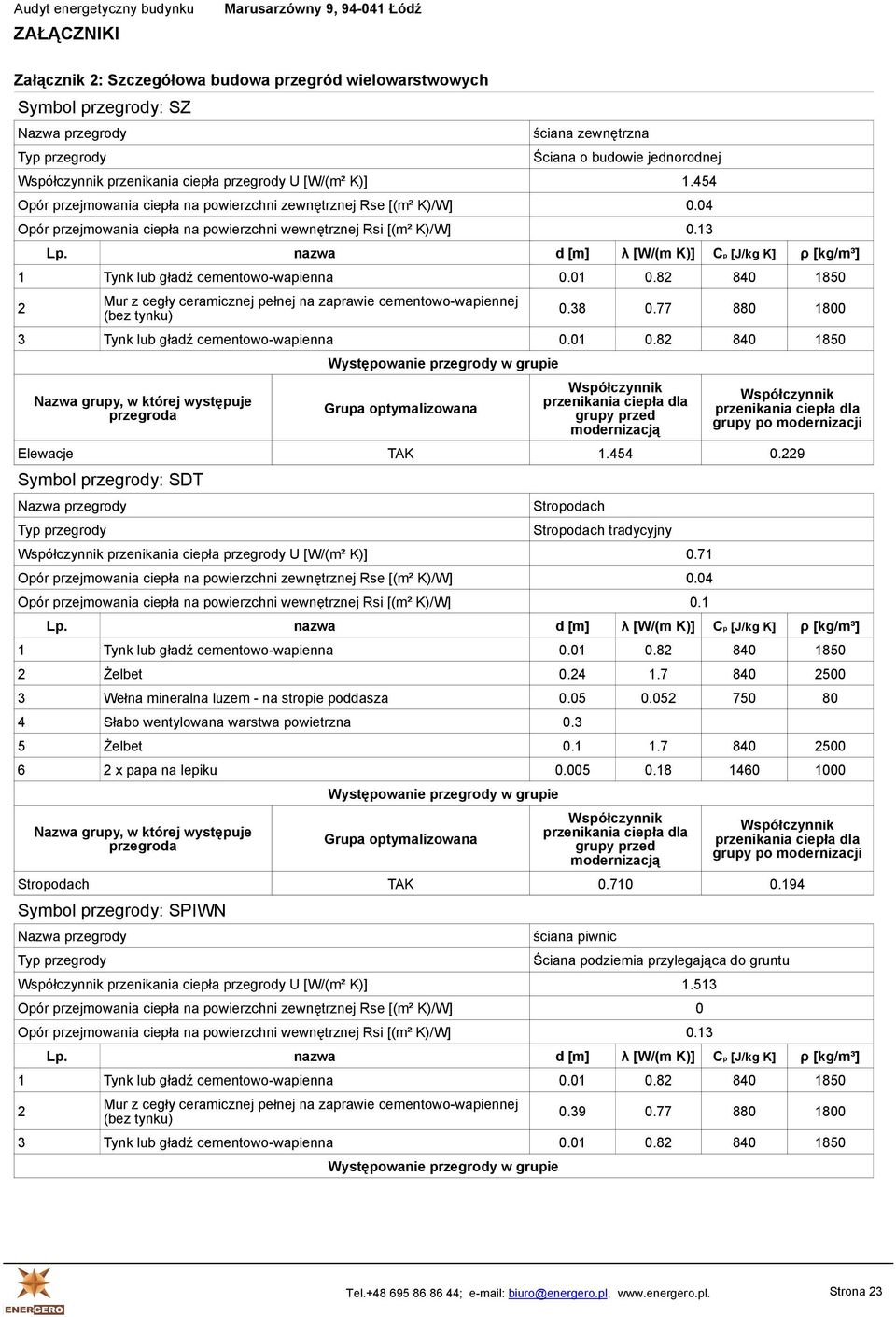

18 ZAŁĄCZNIKI Załącznik 2: Szczegółowa budowa przegród wielowarstwowych Symbol przegrody: SZ Nazwa przegrody Typ przegrody ściana zewnętrzna Ściana o budowie jednorodnej przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) Tynk lub gładź cementowo-wapienna Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Elewacje TAK Symbol przegrody: SDT Nazwa przegrody Typ przegrody Stropodach Stropodach tradycyjny przenikania ciepła przegrody U [W/(m² K)] 0.71 Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.1 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Żelbet Wełna mineralna luzem - na stropie poddasza Słabo wentylowana warstwa powietrzna Żelbet x papa na lepiku Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Stropodach TAK Symbol przegrody: SPIWN Nazwa przegrody Typ przegrody ściana piwnic Ściana podziemia przylegająca do gruntu przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) Tynk lub gładź cementowo-wapienna Występowanie przegrody w grupie Strona 23

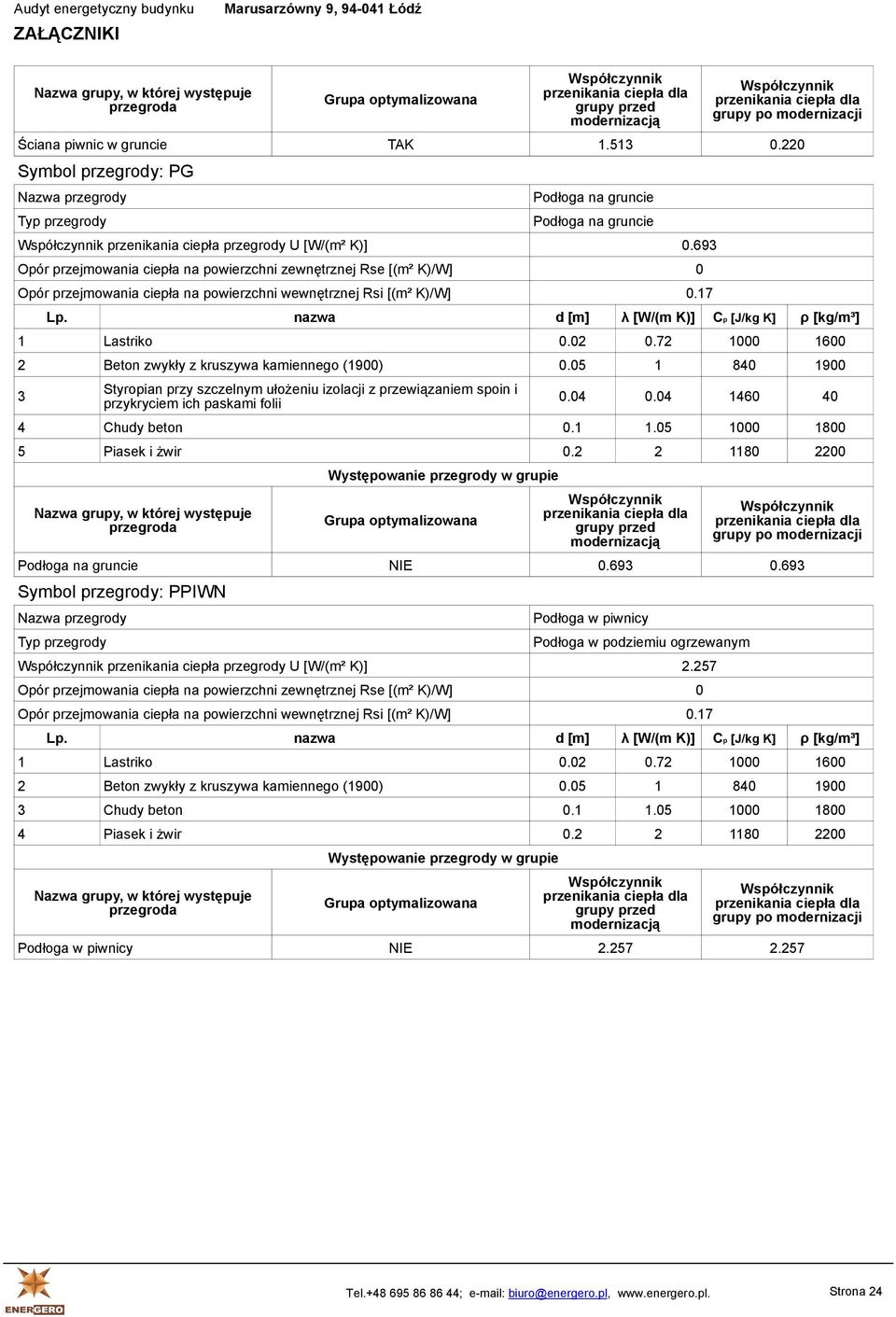

19 ZAŁĄCZNIKI Nazwa grupy, w której występuje przegroda Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Ściana piwnic w gruncie TAK Symbol przegrody: PG Nazwa przegrody Typ przegrody Podłoga na gruncie Podłoga na gruncie przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Lastriko Beton zwykły z kruszywa kamiennego (1900) Styropian przy szczelnym ułożeniu izolacji z przewiązaniem spoin i przykryciem ich paskami folii Chudy beton Piasek i żwir Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Podłoga na gruncie NIE Symbol przegrody: PPIWN Nazwa przegrody Typ przegrody Podłoga w piwnicy Podłoga w podziemiu ogrzewanym przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Lastriko Beton zwykły z kruszywa kamiennego (1900) Chudy beton Piasek i żwir Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Podłoga w piwnicy NIE Strona 24

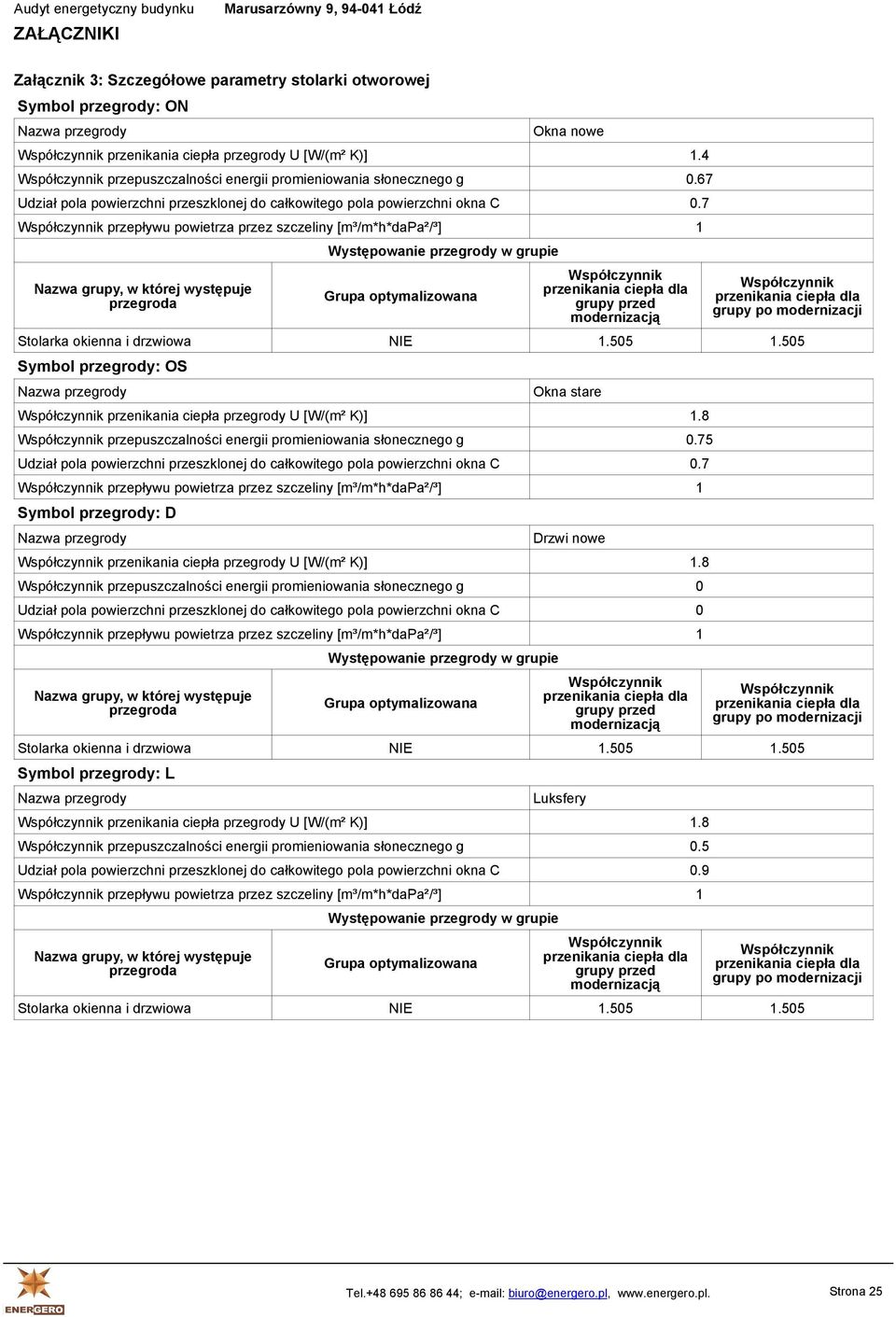

20 ZAŁĄCZNIKI Załącznik 3: Szczegółowe parametry stolarki otworowej Symbol przegrody: ON Nazwa przegrody Okna nowe przenikania ciepła przegrody U [W/(m² K)] 1.4 przepuszczalności energii promieniowania słonecznego g 0.67 Udział pola powierzchni przeszklonej do całkowitego pola powierzchni okna C 0.7 przepływu powietrza przez szczeliny [m³/m*h*dapa²/³] 1 Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Stolarka okienna i drzwiowa NIE Symbol przegrody: OS Nazwa przegrody Okna stare przenikania ciepła przegrody U [W/(m² K)] 1.8 przepuszczalności energii promieniowania słonecznego g 0.75 Udział pola powierzchni przeszklonej do całkowitego pola powierzchni okna C 0.7 przepływu powietrza przez szczeliny [m³/m*h*dapa²/³] 1 Symbol przegrody: D Nazwa przegrody Drzwi nowe przenikania ciepła przegrody U [W/(m² K)] 1.8 przepuszczalności energii promieniowania słonecznego g 0 Udział pola powierzchni przeszklonej do całkowitego pola powierzchni okna C 0 przepływu powietrza przez szczeliny [m³/m*h*dapa²/³] 1 Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Stolarka okienna i drzwiowa NIE Symbol przegrody: L Nazwa przegrody Luksfery przenikania ciepła przegrody U [W/(m² K)] 1.8 przepuszczalności energii promieniowania słonecznego g 0.5 Udział pola powierzchni przeszklonej do całkowitego pola powierzchni okna C 0.9 przepływu powietrza przez szczeliny [m³/m*h*dapa²/³] 1 Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji Stolarka okienna i drzwiowa NIE Strona 25

21 ZAŁĄCZNIKI Załącznik 4: Dokumentacja obliczenia zapotrzebowania na ciepło oraz moc dla wariantu istniejącego i wybranego wariantu przedsięwzięcia termomodernizacyjnego Strefa: Żłobek 29 Dane ogólne strefy Rodzaj strefy niemieszkalny Powierzchnia ogrzewana lokalu/strefy Af [m²] Kubatura wentylowana lokalu/strefy V [m³] Temperatura dla trybu ogrzewania lokalu/strefy θi,h [ C] Pojemność cieplna strefy Cm [kj/k] Dane dla strefy przed termodernizacją Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Elewacje Elewacja frontowa Elewacje Elewacja tylna Elewacje Elewacja boczna Elewacje Elewacja boczna Stropodach Stropodach Podłoga w piwnicy Podłoga w piwnicy Podłoga na gruncie Podłoga na gruncie Ściana piwnic w gruncie Ściana piwnic w gruncie Elewacje Elewacje przybudówki wejściowej Stropodach Stropodach przybudówki Przegrody typowe Grupa Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Stolarka okienna i drzwiowa Okna parter Stolarka okienna i drzwiowa Okna piętro Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okno małe Stolarka okienna i drzwiowa Okna parter Stolarka okienna i drzwiowa Okna piętro Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okna parter duże Stolarka okienna i drzwiowa Okna parter duże Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okna Stolarka okienna i drzwiowa Okno Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okna Stolarka okienna i drzwiowa Okno Stolarka okienna i drzwiowa Okno Stolarka okienna i drzwiowa Okno Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okno Strona 26

22 ZAŁĄCZNIKI Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 1.61 Czas użytkowania tuz [doba] korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.60 Urządzenia pomocnicze System CO CWU Opis urządzenia Pompy obiegowe w systemie ogrzewczym z grzejnikami członowymi lub płytowymi przy granicznej temperaturze ogrzewania 10 C w budynku o powierzchni Af powyżej 250 m² Pompy cyrkulacyjne w systemie przygotowania ciepłej wody użytkowej o pracy przerywanej do 4 godzin na dobę w budynku o powierzchni Af powyżej 250 m² Moc/Moc jednostkowa 0.15 [W/m²] [W/m²] 7300 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 Czas działania styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] Strona 27

23 ZAŁĄCZNIKI qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło strat ciepła przez przenikanie Htr [W/K] strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Dane dla strefy po termodernizacji Przegrody wielowarstwowe Powierzchnia [m²] Grupa Nazwa przegrody Netto Brutto U [W/m² K] Htr [W/K] Cm [kj/k] Elewacje Elewacja frontowa Elewacje Elewacja tylna Elewacje Elewacja boczna Elewacje Elewacja boczna Stropodach Stropodach Podłoga w piwnicy Podłoga w piwnicy Podłoga na gruncie Podłoga na gruncie Ściana piwnic w gruncie Ściana piwnic w gruncie Elewacje Elewacje przybudówki wejściowej Stropodach Stropodach przybudówki Przegrody typowe Grupa Nazwa przegrody Powierzchnia [m²] a [m³/m h dapa²/³] U [W/m² K] Htr [W/K] Stolarka okienna i drzwiowa Okna parter Stolarka okienna i drzwiowa Okna piętro Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okno małe Stolarka okienna i drzwiowa Okna parter Stolarka okienna i drzwiowa Okna piętro Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okna parter duże Stolarka okienna i drzwiowa Okna parter duże Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okna Stolarka okienna i drzwiowa Okno Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okna Stolarka okienna i drzwiowa Okno Stolarka okienna i drzwiowa Okno Strona 28

24 ZAŁĄCZNIKI Stolarka okienna i drzwiowa Okno Stolarka okienna i drzwiowa Drzwi Stolarka okienna i drzwiowa Okno Wentylacja Typ wentylacji wentylacja naturalna Sprawność wymiennika do odzysku ciepła z powietrza wywiewanego 0.00 Sprawność gruntowego powietrznego wymiennika ciepła 0.00 Strumień wentylowanego powietrza wentylacji naturalnej [m³/h] Strumień powietrza wywiewanego wentylacji mechanicznej [m³/h] 0 Strumień powietrza nawiewanego wentylacji mechanicznej [m³/h] 0 Ciepła woda użytkowa Temperatura wody zimnej θo [ C] Temperatura wody ciepłej θcw [ C] Jednostkowe dobowe zużycie ciepłej wody VCW [dm³/(m² dzień)] 1.61 Czas użytkowania tuz [doba] korekcyjny związany z przerwami w użytkowaniu ciepłej wody użytkowej kr [-] 0.60 Urządzenia pomocnicze System CO CWU Opis urządzenia Pompy obiegowe w systemie ogrzewczym z grzejnikami członowymi lub płytowymi przy granicznej temperaturze ogrzewania 10 C w budynku o powierzchni Af powyżej 250 m² Pompy cyrkulacyjne w systemie przygotowania ciepłej wody użytkowej o pracy przerywanej do 4 godzin na dobę w budynku o powierzchni Af powyżej 250 m² Moc/Moc jednostkowa 0.15 [W/m²] [W/m²] 7300 Dokumentacja obliczeń zapotrzebowania na energię użytkową do ogrzewania wg PN-EN ISO 13790:2009 Czas działania styczeń luty marzec kwiecień maj czerwiec θint,h C θe C tm [h] H [W/K] Cm [kj/k] τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] lipiec sierpień wrzesień październik listopad grudzień θint,h C θe C tm [h] H [W/K] Cm [kj/k] Strona 29

25 ZAŁĄCZNIKI τ [h] ah QH,ht [kwh] qint [W/m²] Qint [kwh] Qsol [kwh] QH,gn [kwh] γh ηh,gn QH,nd,n [kwh] LH [h] Wyniki zapotrzebowania na ciepło strat ciepła przez przenikanie Htr [W/K] strat ciepła na wentylację Hve [W/K] Roczne zapotrzebowanie ciepła użytkowego QH,nd,n [kwh] Roczne zapotrzebowanie na energię końcową przez system grzewczy QK,H [kwh] Strona 30

26 ZAŁĄCZNIKI Charakterystyka energetyczna budynku Przed termomodernizacją Po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Rozkład zapotrzebowania na erergię Udziały strat energii końcowej przez poszczególne elementy budynku wynikające z bilansu zapotrzebowania na ciepło dla całego budynku. Element budynku [1] Zapotrzebowanie na pokrycie strat przez przenikanie: ściany zewnętrzne Przed termomodernizacją wartość [GJ] [%] Po termomodernizacji wartość [GJ] [%] [2] Zapotrzebowanie na pokrycie strat przez przenikanie: okna [3] Zapotrzebowanie na pokrycie strat przez przenikanie: stropy [4] Zapotrzebowanie na pokrycie strat przez przenikanie: dach [5] Zapotrzebowanie na pokrycie strat przez przenikanie: okna dachowe [6] Zapotrzebowanie na pokrycie strat przez przenikanie: podłoga na gruncie [7] Zapotrzebowanie na pokrycie strat przez wentylację [8] Przygotowanie ciepłej wody użytowej Suma: Strona 31

27 ZAŁĄCZNIKI Rozkład strat energii Straty ciepła przez poszczególne elementy budynku. Element budynku Przed termomodernizacją wartość [GJ] [%] Po termomodernizacji wartość [GJ] [1] Straty przez przenikanie: ściany zewnętrzne [2] Straty przez przenikanie: okna [3] Straty przez przenikanie: stropy [4] Straty przez przenikanie: dach [5] Straty przez przenikanie: okna dachowe [6] Straty przez przenikanie: podłoga na gruncie [7] Straty przez wentylację [8] Przygotowanie ciepłej wody użytowej Suma: [%] Strona 32

28 ZAŁĄCZNIKI Załącznik 5: Dokumentacja dodatkowych wariantów przedsięwzięć termomodernizacyjnych Wariant optymalizacyjny 2 Lp. Ulepszany element Nazwa ulepszenia 1 Ściana piwnic w gruncie ocieplenie polistyrenem ekspandowanym w systemie ETICS 2 Elewacje ocieplenie w systemie ETICS System ogrzewania poprawa sprawności Charakterystyka energetyczna budynku po zastosowaniu wariantu: Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] SPBT [lata] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wariant optymalizacyjny 3 Lp. Ulepszany element Nazwa ulepszenia 1 Ściana piwnic w gruncie ocieplenie polistyrenem ekspandowanym w systemie ETICS 2 System ogrzewania poprawa sprawności Charakterystyka energetyczna budynku po zastosowaniu wariantu: SPBT [lata] Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wariant optymalizacyjny 4 Lp. Ulepszany element Nazwa ulepszenia 1 System ogrzewania poprawa sprawności Charakterystyka energetyczna budynku po zastosowaniu wariantu: SPBT [lata] Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Strona 33

29 ZAŁĄCZNIKI Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Strona 34

30 RZUT BUDYNKU Strona 35

31 RZUT BUDYNKU Fotografia budynku żłobek nr 21 Strona 36
