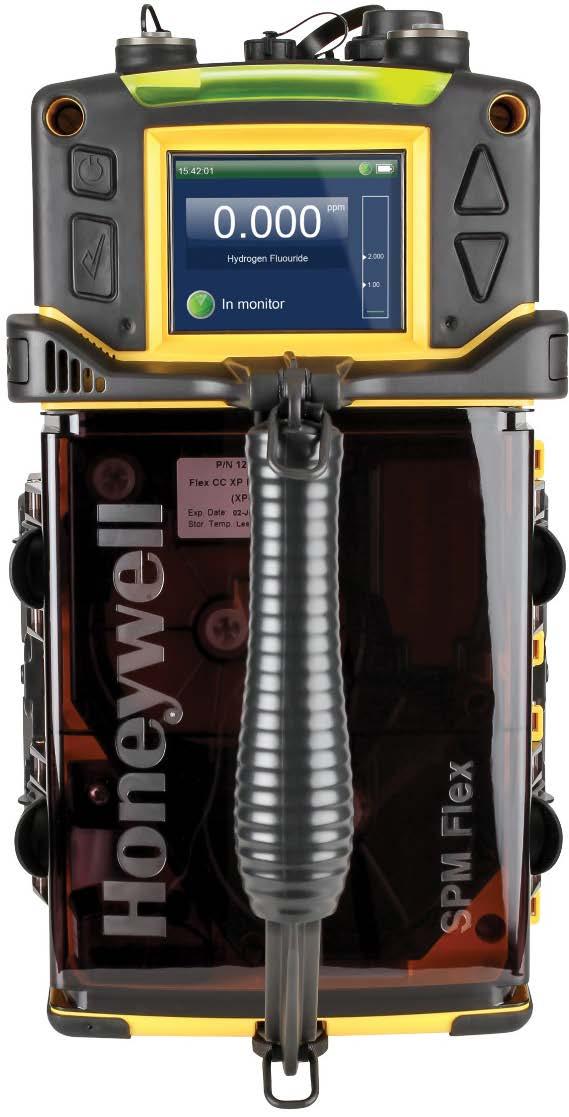

1 Detektor gazów toksycznych SPM Flex Opis urządzenia Nowoczesny detektor gazów toksycznych SPM Flex to najnowsza generacja niezawodnych urządzeń SPM. Technika detekcji oparta jest na taśmach Chemcassette. Jest to jedyna technika detekcji oraz pomiaru gazów toksycznych, która łączy w sobie czułość na poziomie ppb (parts per bilion część na miliard) z pomiarem pozbawionym czułości skrośnej na inne substancje i fizycznym zapisem pomiaru na papierowej taśmie Chemcassette. Pojedyncza Chemcassette zapewnia do miesiąca ciągłego, bezobsługowego monitoringu. Nie jest wymagana kalibracja zera, ponieważ taśma jest fabrycznie testowana przy pomocy odpowiednich gazów wzorcowych. Nie występuje, więc konieczność kontaktu z niebezpiecznymi dla zdrowia i życia gazami na obiekcie, co oszczędza czas przeznaczony na eksploatację.

2 Detektor SPM FLEX Cechy Zastosowanie Zalety dla użytkownika Przeznaczony do detekcji niskich stężeń (w ppb i ppm) Zautomatyzowana praca Bardzo dokładny Brak konieczności kalibracji zera Wiele zastosowań Odporny na ciężkie warunki pracy Łatwy w eksploatacji i konserwacji Wykrywanie: wodorków, kwasów mineralnych, utleniaczy, izocyjanianów i wiele innych. Minimalne wymogi eksploatacyjne i brak konieczności kalibracji zera Przemysł chemiczny Przemysł petrochemiczny Przemysł stalowy Energetyka Spalarnie odpadów Przemysł cementowy Motoryzacja Huty szkła Produkcja PVC Produkcja papieru Inne Wbudowana pompka do poboru próbki Nie wymaga regularnej kalibracji Możliwość zmiany wykrywanego gazu Możliwość zmiany zakresu pomiarowego i ustawionych progów alarmowych Zapis danych na nośniku USB Podgląd danych możliwy przez przeglądarkę internetową Możliwość pracy jako urządzenie przenośne lub stacjonarne Cechy szczególne Detektor SPM Flex: Odporny na ciężkie warunki procesowe Wodoodporna (IP 65) obudowa detektora SPM Flex wytrzymuje warunki atmosferyczne podczas pracy na zewnątrz. Istnieje możliwość lokalizacji detektora na zewnątrz budynków Gotowy do pracy stacjonarnej i przenośnej Możliwość wykorzystywania SPM Flex jako detektora stacjonarnego (akumulatory zapewniają wtedy awaryjne podtrzymanie zasilania) lub jako urządzenie przenośne. Pobór próbki za pomocą pompki Możliwość poboru z miejsc oddalonych maksymalnie 30 metrów w zależności od aplikacji. Dzięki temu detektor może zostać zainstalowany w strefie wolnej od wszelkich zagrożeń. sales@technopomiar.pl

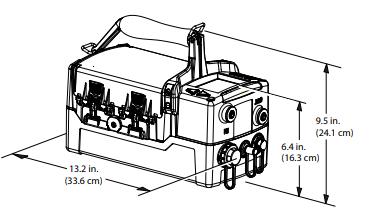

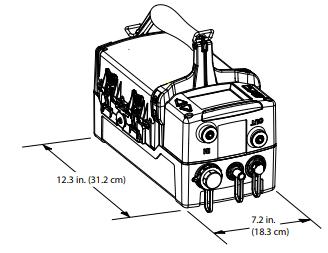

3 Analizator laserowy, LaserGas TM iq2 Parametr Wymiary i waga Zastosowanie Opis Stopień ochrony IP 65 Zasilanie Zasilanie akumulatorowe Temperatura pracy Wilgotność atmosfery 33,6/18,3/16,3 cm (wys./szer./gł.); 4,1 kg Wewnętrzne i zewnętrzne (zasilanie wewnątrz budynku) VAC (50/60Hz). Pobór prądu: 1,9A (podczas ładowania akumulatora) Akumulator litowo-jonowy (wystarcza na 6 godzin pracy) 0 40 o C dla większości gazów 0-100% RH Przepływ powietrza 250 lub 500 cm 3, większy możliwy dla poboru próbki z odległości do 30 m. Alarmy Interfejs Dane techniczne Rejestracja danych Komunikacja Wizualne: diody LED, oraz wskazania na wyświetlaczu Akustyczne: niski 75dB, średni 85dB, wysoki 90dB z 1m. Kolorowy wyświetlacz 3,5 LCD TFT, 4 duże przyciski, serwer web Do 3 miesięcy (zapisy co 15 sekund gdy nie ma obecności gazu, co 1 sekundę gdy pojawia się gaz). Historia 1500 zdarzeo około 1 rok normalnej pracy 3 przekaźniki (250V, 6A max.): A1, A2, Fault. Programowalne normalnie otwarte/zamknięte. Wyjście 4 20mA, Ethernet, USB 2.0, Modbus TCP/IP, serwer web Certyfikaty IEC : 2010, IEC Wykrywane związki Wymiary detektora SPM Flex Wodorki: AsH 3, PH 3, B 2 H 6, SiH 4, GeH 4, H 2 Se, H 2 S; Kwasy mineralne: HF, HCl, HBr, BF 3 ; Utleniacze: Cl 2, F 2, NO 2, ClO 2 ; Aminy: NH 3, DMA, TDMAT, TMA; Izocyjaniany: TDI, MDI, HDI; Hydrazyny: N 2 H 4, MMH, UDMH; Inne: CoCl 2, HCN, SO 2, O 3, H 2 O 2 ; info@technopomiar.pl

4 Nasza oferta POMIARY W CIECZACH wody czyste i ultraczyste wody powierzchniowe ścieki przemysłowe ciecze procesowe węglowodory ciekłe analizatory OWO (TOC) liczniki cząstek gazy procesowe gazy techniczne detekcja gazów odazotowanie spalin kontrola procesu spalania osobiste mierniki gazowe liczniki cząstek POBORY PRÓBEK obieg wodno-parowy gazy procesowe i spaliny ciecze gęste i szlamy materiały sypkie produkty spożywcze i pasze farmaceutyki i kosmetyki bezemisyjny pobór węglowodorów USŁUGI I SERWIS doradztwo techniczne projektowanie produkcja integracja systemów montaż i uruchomienie szkolenia serwis gwarancyjny i pogwarancyjny Technopomiar sp. z o.o., ul. Graniczna 105, Wrocław, T , E. info@technopomiar.pl,

5 Gazy wykrywane przez detektor SPM Flex Grupa Gaz Zakres TLV 1 LAL Wodorki Kwasy mineralne Utleniacze Aminy Chlorek kobaltu Diizocyjaniany Hydrazyny Arsenowodór (AsH 3 ) 0,5 500 ppb 5 ppb 1 ppb 2,5 ppb 5 ppb 55 s Domyślny poziom Czas odp. T50 przy Maks. Dł. Filtr Chemokaseta Optymalna Alarm 1 Alarm 2 koncentracji 2xTLV Sondy cząstek 2 Nazwa P/N d. P/N 14 d. temperatura Diboran (B 2 H 6 ) ppb 100 ppb 10 ppb 10 ppb 50 ppb 14 s 30 70% RH 4,6 Krzemowodór (SiH 4 ) 0,03 50 ppm 5 ppm 0,05 ppm 2,5 ppm 5 ppm 13 s 30 m A Flex CC XP Hydrides o C 34 50% RH 4,6 German (GeH 4 ) ppb 200 ppb 100 ppb 100 ppb 200 ppb 245 s 40 50%RH 4,6 Optymalna wilgoć 7, % RH 4,6 Fosforowodór (PH 3 ) ppb 300 ppb 5 ppb 150 ppb 300 ppb 6 s 30 70% RH 4,6 Selenowodór (H 2 Se) ppb 50 ppb 5 ppb 25 ppb 25 ppb 14 s 10 60% RH 4,6 Siarkowodór (H 2 S) 0,001 9,999 ppm 1 ppm 0,005 ppm 0,5 ppm 1 ppm 7 s 10 75% RH 4,6 Fluorowodór (HF) 0,02 20 ppm 0,05 ppm 0,03 ppm 1 ppm 2 ppm 7 s RH 5,6 Chlorowodór (HCl) 0,02 20 ppm 2 ppm 0,03 ppm 1 ppm 2 ppm 5 s Flex CC XP 30 50% RH 5,6 5 m B,C Mineral o C Bromowodór (HBr) 0,02 10 ppm 2 ppm 0,03 ppm 1 ppm 2 ppm 5 s Acids 20 50% RH 5,6,9 Trifluorek boru (BF 3 ) 0,05 10 ppm 1 ppm 0,1 ppm 0,05 ppm 1 ppm 5 s 15 60% RH 5,6 Chlor (Cl 2 ) 0,005 5 ppm 0,5 ppm 0,02 ppm 0,25 ppm 0,5 ppm 7 s XP Chlorine % RH 4,6 30 m Chlor (Cl 2 ) 0,01 5 ppm 0,5 ppm 0,05 ppm 0,25 ppm 0,5 ppm 9s 5 75% RH Fluor (F B,C Flex CC 0 40 o 2 ) 0,01 10 ppm 1 ppm 0,05 ppm 0,5 ppm 1 ppm 5 s 6 m C 0 85% RH Fluorine/ Dwutlenek azotu (NO 2 ) 0,03 10 ppm 0,2 ppm 0,05 ppm 0,1 ppm 0,2 ppm 56 s 30 m Oxidizers 10 70% RH 5,6 Dwutlenek chloru (Cl 2 ) ppb 100 ppb 25 ppb 50 ppb 100 ppb 36 s 15 m 5 90% RH Amoniak (NH 3 ) 0, ppm 25 ppm 0,05 ppm 12,5 ppm 25 ppm 5 s Dimetyloamina DMA (H 2 Cl2Si) Tetrakis (dimetyloamino)tytan TDMAT (C 8 H 24 N 4 Ti) Trimetyloamina TMA (C 3 H 9 N) 0,5 50 ppm 5 ppm 0,1 ppm 2,5 ppm 5 ppm 10 s 5 90% RH 4 Flex CC XP 30 m B,C Amonia o C 0,01 20 ppm n/d 0,05 ppm 1 ppm 2 ppm 14 s 5 90% RH 4 0,5 500 ppm 5 ppm 0,1 ppm 2,5 ppm 5 ppm 10 s 0 90% RH 4 Chlorek kobaltu (COCl 2 ) ppb 100 ppb 5 ppb 50 ppb 100 ppb 15 s 30 m A Phosgene o C 1 95% RH Diizocyjanian toluilenu TDI (C 9 H 6 N 2 O 2 ) Metylenodifenylodiizocyjanian MDI (C 15 H 10 N 2 O 2 ) Heksametylenodiizocyjanian HDI (C 8 H 12 N 2 O 2 ) 0,5 200 ppb 1 ppb 0,6 ppb 1 ppb 2 ppb 10 s 2 60 ppb 5 ppb 2,5 ppb 5 ppb Flex CC 0,15 m bez filtra Diisocyantes o b/d C 0,5 150 ppb 5 ppb 0,6 ppb 2,5 ppb 5 ppb 30 s 15 85% RH Hydrazyna (N 2 H 4 ) ppb 10 ppb 5 ppb 10 ppb Monometylohydrazyna MMH (CH 6 N 2 ) Dimetylohydrazyna UDMH (C 2 H 8 N 2 ) ppb 10 ppb 5 ppb 10 ppb Flex CC 3 m bez filtra bez filtra o C b/d Hydrazines ppb 10 ppb 5 ppb 10 ppb b/d Cyjanowodór (HCN) 0,2 30 ppm 4,7 ppm 0,5 ppm 2,4 ppm 4,7 ppm 15 s 30 m A Dwutlenek siarki (SO 2 ) ppb 250 ppb 25 ppb 120 ppb 250 ppb 12 s 30 m B,C Hydrogen Cyanaide Sulfur Dioxide 0 90% RH % RH 10 70% RH 3 n/d o C 15 70% RH o C 25 90% RH Ozon (O 3 ) ppb 100 ppb 50 ppb 100 ppb - 31 m bez filtra Ozone o C 30 55% RH Nadtlenek wodoru (H 2 O 2 ) 0,1 3 ppm 100 ppb 100 ppb - 15 m bez filtra Hydrogen Peroxide o C b/d Legenda oznaczeń: 1. Źródło: ACGIH A = (zużywający się), B = (membrana filtra musi być wymieniana co 30 dni), C = (zużywający się). Poza zakresem wilgotności względnej: 3. Charakteryzuje się niższym odczytem w zbyt wysokiej wilgoci. 4. Charakteryzuje się zwiększeniem czułości w zbyt wysokiej wilgoci. 5. Występuje tendencja do zaniżania wyników przy wyższych wilgotnościach (zazwyczaj> 75% wilgotności względnej) ze względu na charakterystykę gazu do przylegania lub rozkładu przy kontakcie z wodą / wilgocią. Reakcja wydaje się być niższa, ale rzeczywiste stężenie gazu w tych warunkach wysokiej wilgotności będzie niższe niż oczekiwano. 6. Ma tendencję do zaniżania wyników w suchych warunkach (<25-30% wilgotności względnej). 7. W zależności od kombinacji temperatury i wilgotności, nawet w zakresie podanym powyżej, na wydajność urządzenia może wpływać kondensacja, fizyczne zmiany materiału taśmy lub zmiany optyczne. Skonsultuj się z firmą Technopomiar. 8. Zapoznaj się z treścią not technicznych: (Dokładnośći precyzja pomiarów bazującychna wykorzystaniu Chemokaset) oraz (Protokół testowania detektorów gazu)
