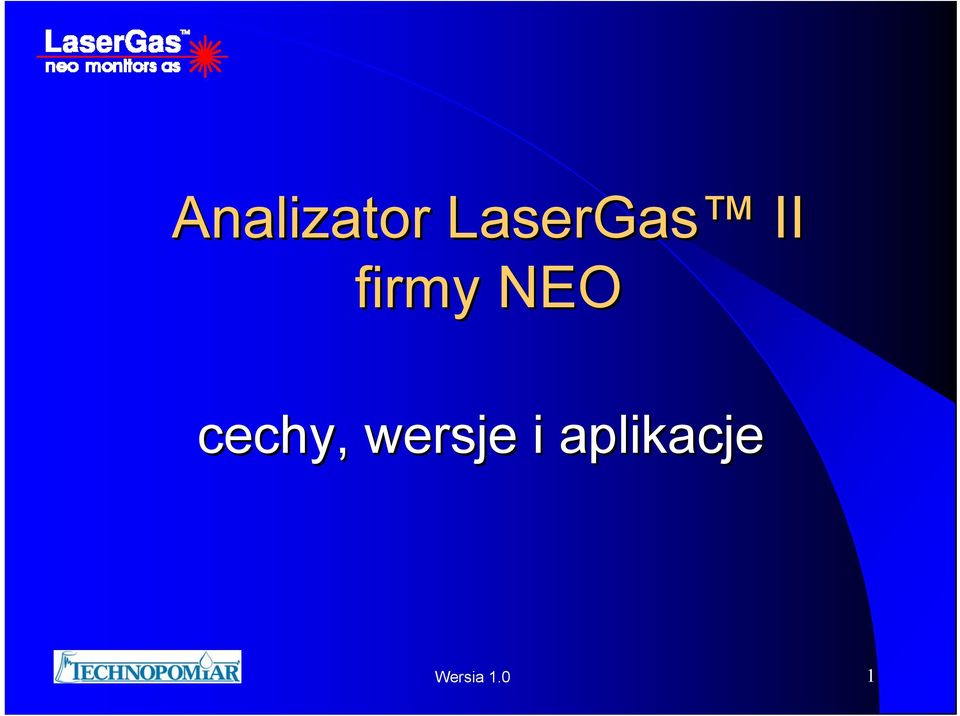

1 Analizator LaserGas II firmy NEO cechy, wersje i aplikacje 1

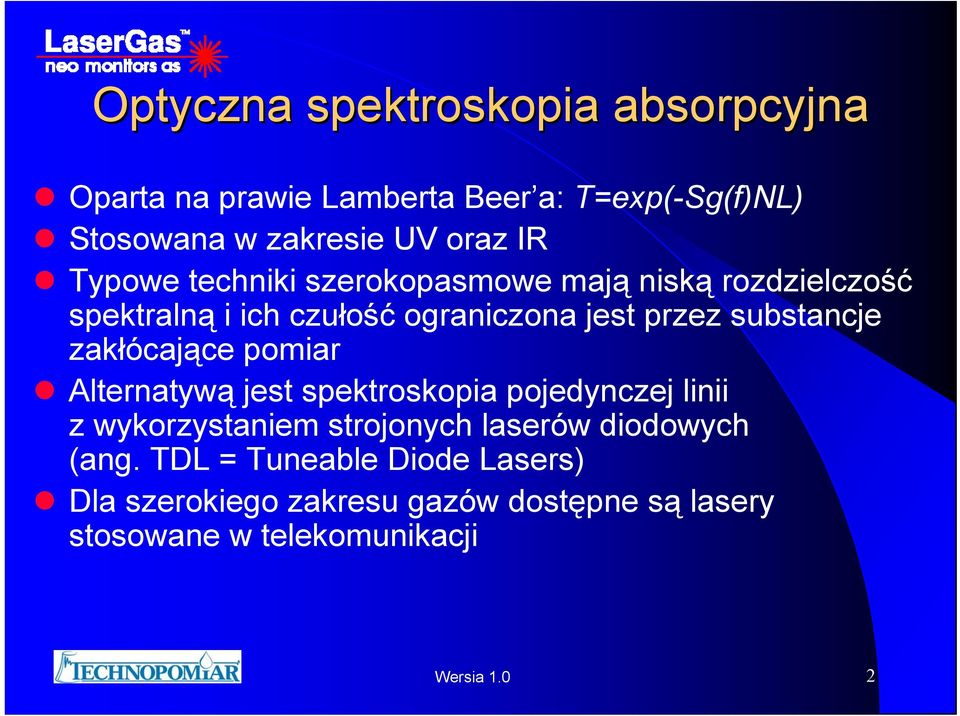

2 Optyczna spektroskopia absorpcyjna Oparta na prawie Lamberta Beer a: T=exp(-Sg(f)NL) Stosowana w zakresie UV oraz IR Typowe techniki szerokopasmowe mają niską rozdzielczość spektralną i ich czułość ograniczona jest przez substancje zakłócające pomiar Alternatywą jest spektroskopia pojedynczej linii z wykorzystaniem strojonych laserów diodowych (ang. TDL = Tuneable Diode Lasers) Dla szerokiego zakresu gazów dostępne są lasery stosowane w telekomunikacji 2

3 Dlaczego strojone lasery? Wiele gazów posiada pojedynczą linię absorpcyjną (nadton) w zakresie bliskiej podczerwieni (NIR), tj do 2000 nm Stosowane w komunikacji światłowodowej lasery diodowe są idealnym źródłem dla spektroskopii pojedynczej linii w zakresie NIR ze względu na ich następujące cechy: praca w temperaturze pokojowej długa żywotność praca w pojedynczym modzie / częstotliwości długotrwała stabilność częstotliwości dostrajanie poprzez zmianę temperatury i prądu robocze długości fali odpowiadają zakresowi absorpcji mierzonych gazów 3

4 Cechy lasera TDL Ciągły monitoring in-situ Brak czułości skrośnych od innych gazów Krótki czas odpowiedzi Brak dryftu zera Szeroki zakres warunków procesowych Odpowiedni dla ważnych gazów, takich jak O 2,CO,HCl,HF,NH 3,H 2 S i inne Wysoka czułość i dokładność Sprawdzona technologia (doświadczenie z >1000 instalacji 4

5 Analizator LaserGas I firmy NEO Wprowadzony na rynek w 1995 Ponad 1000 sprzedanych urządzeń Zainstalowany w ponad 30 krajach 5

6 Analizatory nowej generacji : LaserGas II Wprowadzone na rynek w 2003 Urządzenia kompaktowe o znakomitych parametrach pracy Wiele nowych cech Dostępne w kilku wersjach 6

7 Nowe cechy Kompaktowa budowa (tylko nadajnik i odbiornik) Połączenie Ethernet (oraz 4-20 ma jak poprzednio) Zasilanie 18-36V DC lub V, 50/60 Hz Modularna konstrukcja ułatwione serwisowanie Obudowa IP66 Oprogramowanie konfiguracyjno-serwisowe oparte na systemie Windows Opcjonalna wersja Ex-p (certyfikowana ATEX) 7

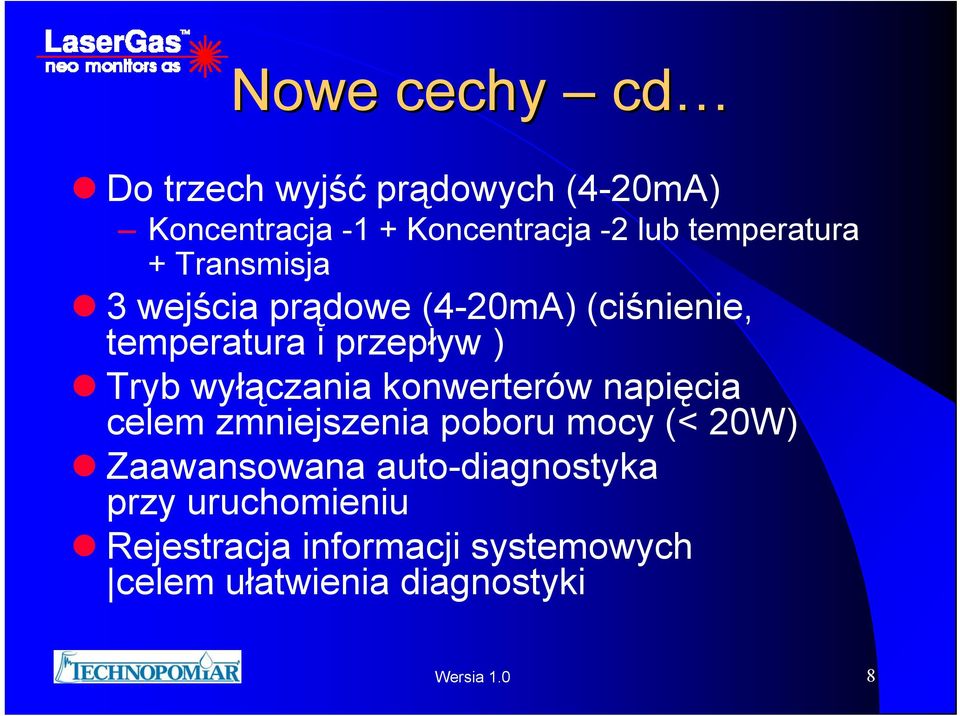

8 Nowe cechy cd Do trzech wyjść prądowych (4-20mA) Koncentracja -1 + Koncentracja -2 lub temperatura + Transmisja 3 wejścia prądowe (4-20mA) (ciśnienie, temperatura i przepływ ) Tryb wyłączania konwerterów napięcia celem zmniejszenia poboru mocy (< 20W) Zaawansowana auto-diagnostyka przy uruchomieniu Rejestracja informacji systemowych celem ułatwienia diagnostyki 8

9 Wersje analizatora LaserGas II Z pojedynczą drogą optyczną ( Single Path ) Z pojedynczą drogą optyczną w wersji Ex-p Z podwójną drogą optyczną ( Dual Path ) Z otwartą drogą optyczną ( Open Path ) Z wielokrotną drogą optyczną ( Multipass, MP ) 9

10 Model LaserGas II Single Path Nadajnik Kołnierze DN 50 Odbiornik Laser diodowy Justowanie/ przedmuch Port przedmuchu Wlot gazu kalibracyjnego Detektor Okienko urządzenia Gaz procesowy Wlot gazu kalibracyjnego 10

11 Model LaserGas II Single Path 11

12 Model Single Path Ex-p Obudowa aluminiowa z przykręconą pokrywą Wlot powietrza płuczącego Nadajnik Odbiornik Obudowa aluminiowa z przykręconą pokrywą Gaz Dystans aluminiowy ze skrzynką połączeniową i przedmuchem powietrza Wylot powietrza płuczącego Zasilanie Dławiki kablowe Ex-p Kabel odbiornika 12

13 Model Single Path Ex-p Dodatkowa skrzynka połączeniowa (przejście kabli przez dławiki) 13

14 Model LaserGas II Open Path Kompaktowy i przenośny Droga optyczna do 500 metrów Rozbieżna wiązka światła laserowego celem łatwego justowania Automatyczna korekcja fazy Elektronika Detektor Soczewka Laser Rozbieżna wiązka światła laserowego Do 500 m Reflektor (pola 6-kątne) 14

15 Model LaserGas II Open Path Niezależny, z panelem operatorskim i wyświetlaczem* Zasilanie bateryjne (24VDC) Pamięć typu Flash dla rejestracji danych * * opcje 15

16 Model LaserGas II Multipass Odbiornik Próbka gazu Detektor Zwierciadła Kuweta wielodrogowa Laser Nadajnik Okienko optyki Kuweta wielodrogowa typu Herriott Odległość między lustrami kuwety 270 mm Długość drogi optycznej 11 m 16

17 Model LaserGas II Multipass (montaż naścienny cienny) Montaż n a panelu 60 x 57 cm Bardzo niski próg detekcji (dla większości gazów rzędu ppb) Analiza gazu off-line w kontrolowanym środowisku Dostarczony w stanie gotowym do pracy 17

18 Wersja z pomiarem dwóch gazów W niektórych warunkach procesowych możliwy jest pomiar jednym urządzeniem dwóch gazów. Przykłady: NH 3 ih 2 O HCl i H 2 O HF i H 2 O CO i CO 2 O 2 i temperatura 18

19 Typowe mierzone gazy (1) Gaz Próg detekcji, droga opt. 1 m Min. zakres pom. droga opt. 1 m T max o C P max bar O % vol. 0-1 % vol HCl 0.05 ppm 0-5 ppm NH ppm 0-15 ppm HF ppm 0-2 ppm H 2 S 3 ppm ppm Model Single Path, T 25 o C, P 1 bar 19

20 Typowe mierzone gazy (2) Gaz Próg detekcji, droga opt. 1 m Min. zakres pom. droga opt. 1 m T max o C P max bar HCN 0.3 ppm 0-30 ppm CO 30 ppm 0.3 ppm ppm 0-30 ppm CO 2 30 ppm ppm ppm 0-20 ppm H ppm 0-50ppm CH ppm 0-20 ppm T 25 o C, P 1 bar 20

21 Typowe aplikacje Kontrola procesowa O 2 - Zapobieganie eksplozji gazów w pochodni - Zapobieganie eksplozji / pomiar śladowych ilości tlenu w procesach petrochemicznych CO - Kontrola procesu spalania w piecach hutniczych - Przebicie CO w piecach do wypalania klinkieru NH 3 Kontrola prześlizgu gazów w instalacjach SCR/SNCR denox HCl Kontrola sprawności systemu redukcji HCl w spalarniach odpadów HF - Kontrola sprawności systemu redukcji HF w piecach do wytopu aluminium 21

22 Typowe aplikacje cd Monitoring emisji O 2 - Pomiary referencyjne w spalinach NH 3 - Monitoring emisji z instalacji denox HCl- Monitoring emisji z spalarni odpadów HF - Monitoring emisji z pieców do wytopu aluminium, spalarni odpadów i pieców do wyrobu ceramiki budowlanej 22

23 Optymalizacja procesu spalania Pomiar O2 i/lub CO (CO2) celem optymalizacji procesów spalania Kotły opalane węglem Odzyska żelaza ze złomu (piece RSF lub URTF) Piece grzewcze Zasadowe konwertery tlenowe (BOF) Piece łukowe w hutnictwie Piece w hutach szkła (wysokie temperatury) 23

24 Referencje O 2 BASF, Bayer,Solvay, Degussa, Shell, BP, Wacker NH 3 Krupp Uhde, Babcock Borsig, Exxon Mobil HCl Whiterose, Takuma, Roche, Lafarge, Corus, Kvaerner HF Hydro Aluminum, Alcan, Alba, Hindalco, Alstom CO Rockwool, Stena Aluminum, Conoco, Linde Gas 24

25 Nowości LG II MP z grzaną kuwetą LaserGas VT tester O2 do fiolek 25

26 TECHNOPOMIAR Sp. z o.o. Ul. Buforowa 4C, Wrocław Phone : Fax : Web : 26
