Transkrypt
1 egz. nr 1 ZAMAWIAJACY, INWESTOR: INNOGY STOEN Operator Sp. o. o Warszawa ul. Piękna 46 OBIEKT: Stacja elektroenergetyczna 110/15 kv RPZ SŁUśEWIEC ADRES: Warszawa ul. Wilanowska ZADANIE: Wykonanie dokumentacji technicznej modernizacji potrzeb własnych w RPZ: Grochów, Gocław, Wola, SłuŜewiec, Płudy, Targówek w Warszawie. Umowa nr S3 z dnia TEMAT PROJEKTU: Modernizacja rozdzielni potrzeb własnych 220V DC wraz z pracami związanymi w RPZ SłuŜewiec STADIUM: Projekt techniczno-wykonawczy NUMER OPRACOWANIA: Projektował Opracował mgr inŝ. Wiesław Węgliński Projektował Opracował mgr inŝ. Lech Chłopecki Radom
2 strona 2 SPIS TOMÓW (OPRACOWAŃ) DLA ZADANIA: Lp. Numer opracowania 1. M M M M M-0705 Temat opracowania (projektu) Modernizacja rozdzielni potrzeb własnych 220V DC wraz z pracami związanymi w RPZ Grochów. Modernizacja rozdzielni potrzeb własnych 220V DC, pól odpływowych 230/400V AC wraz z pracami związanymi w RPZ Gocław. Modernizacja rozdzielni potrzeb własnych 220V DC wraz z pracami związanymi w RPZ Płudy. Modernizacja rozdzielni potrzeb własnych 220V DC wraz z pracami związanymi w RPZ SłuŜewiec. Modernizacja rozdzielni potrzeb własnych 230/400V AC, 220V DC wraz z pracami związanymi w RPZ Wola. Modernizacja rozdzielni potrzeb własnych 220V DC wraz z pracami związanymi w RPZ Targówek.
3 strona 3 2. Spis zawartości opracowania. 1. Strona tytułowa + spis tomów 2. Spis zawartości opracowania 3. Opis techniczny 4. Zestawienia materiałów i aparatury: 4.1. Zestawienie materiałów i aparatury dla rozdzielnicy potrzeb własnych 220V DC FC Zestawienie kabli (lista kablowa) 4.3. Zestawienie materiałów podstawowych dla skrzynki przyłączowej F51 i FBP 4.4. Zestawienie materiałów podstawowych dla instalacji oświetlenia pom. potrzeb własnych 5. Obliczenia techniczne oświetlenia 6. Rysunki: 6.1. Rozdzielnica potrzeb własnych 220V DC. Schematy zasadnicze..101 ark Rozdzielnica potrzeb własnych 220V DC. Schematy montaŝowe..201 ark Rozdzielnica potrzeb własnych 220V DC. Szafa FC4. Plan rozmieszczenia aparatury Plan budynku RPZ. Orientacyjne trasy kabli potrzeb własnych 220V DC i związanych. Skala 1: Pomieszczenie potrzeb własnych w budynku RPZ. Instalacja elektryczna oświetlenia. Stan projektowany. Skala 1:50.801
4 strona 4 3. Opis techniczny 3.1. Przedmiot opracowania Przedmiotem opracowania jest projekt modernizacji-przebudowy rozdzielnicy potrzeb własnych 220V DC w stacji 110/15 kv RPZ SłuŜewiec w Warszawie. Dodatkowo dokumentacja zawiera projekt związanych prac dodatkowych; wymiana przewodów odpływowych, nawiązanie do obwodów telemechaniki i sygnalizacji centralnej, instalację oświetlenia ogólnego i awaryjnego w pomieszczeniu potrzeb własnych stacji, odnowienie malowanie pomieszczenia potrzeb własnych stacji. Do zasilania buforowego projektowanej rozdzielnicy DC oraz baterii akumulatorów zgodnie z załoŝeniami Inwestora przewiduje się wykorzystanie istniejącego, wolnostojącego prostownika firmy MEDCOM typu ZB220DC Podstawa opracowania Podstawą opracowania są: umowa, wytyczne i specyfikacje Zamawiającego, istniejąca dokumentacja eksploatacyjna stacji SłuŜewiec, oględziny i inwentaryzacja istniejących urządzeń Stan istniejący (przed modernizacją) W stacji SłuŜewiec obecnie pracuje wyeksploatowana rozdzielnica potrzeb własnych 220V DC typu tablicowego wyposaŝona w przestarzałą technicznie aparaturę. Oświetlenie pomieszczenia potrzeb własnych jest niekompletne i niespełniające obecnych wymogów Stan projektowany Rozdzielnica potrzeb własnych 220V DC oznaczenie FC4 Rozdzielnicę potrzeb własnych 220V DC planuje się wykonać w wykonaniu szafowym jako jedna szafa oznaczona jako FC4 zawierająca obwody odpływowe, aparaturę kontrolno-pomiarową, zasilanie z istniejącej baterii i istniejącego zasilacza buforowego (prostownika). Podstawowe dane techniczne rozdzielnicy FC4: napięcie znamionowe: 250 V napięcie izolacji 500 V
5 strona 5 prąd znamionowy szyn: 100 A prąd obwodów odpływowych 63 A (rozłączniki bezpiecznikowe TYTAN II) ilość obwodów odpływowych 32 (dwie sekcje po 16 odpływów) kontrola stanu izolacji układ kontroli doziemienia (w zasilaczu MEDCOM ) konstrukcja szafa wolnostojąca z drzwiami transparentnymi wymiary szafy (szer. x wys. x gł) 1000 x 2000 x 600 mm kolor szafy RAL 7035 stopień ochrony IP40 Połączenia wewnętrzne w rozdzielnicy stosować wyłącznie przewody miedziane typu LgY-750V o przekrojach minimalnych: 25 mm 2 tory główne prostownika, baterii w kolorach izolacji czerwony+ / niebieski mm 2 tory główne zasilające grupy odbiorów w kolorach izolacji czerwony+ / niebieski -. 6 mm 2 tory odpływowe, obwody ograniczników przepięć w kolorach izolacji czerwony+ / niebieski -. 1,5 mm 2 obwody pomiaru napięcia i inne pomocnicze w kolorach izolacji czerwony+ / niebieski -. Rozdzielnicę potrzeb własnych prądu stałego naleŝy ustawić przyściennie, naprzeciwko istniejącej rozdzielnicy prądu przemiennego zgodnie z rysunkiem planem pomieszczenia potrzeb własnych Zasilacz (prostownik) buforowy dla rozdzielnicy FC4 Do zasilania rozdzielnicy 220V DC przy współpracy buforowej z istniejącą baterią akumulatorów przewidziano zgodnie z wytycznymi Inwestora istniejącą siłownię z prostownikiem 220V DC firmy. MEDCOM typu ZB220DC50. Po modernizacji rozdzielni potrzeb własnych prostownik będzie pracował w układzie podobnym do obecnego Sygnalizacja centralna Sygnalizacja centralna stanów zakłóceniowych zlokalizowana jest w tablicy sterowniczej potrzeb własnych w pomieszczeniu nastawni, na 1 piętrze budynku stacyjnego. Planuje się wyprowadzenie następujących sygnałów: Rozdzielnica 220V DC za niskie napięcie Rozdzielnica 220V DC za wysokie napięcie
6 strona Telemechanika Istniejąca telemechanika zrealizowana jest na bazie systemu EX-MST zlokalizowana jest w szafie, w pomieszczeniu telemechaniki na 1 piętrze budynku stacyjnego. Planuje się wyprowadzenie następujących sygnałów bitowych z FC4 do sterownika telemechaniki: Urządzenie Rozdzielnica FC4 Sekcja 1 Rozdzielnica FC4 Sekcja 2 Rozdzielnica FC4 Sekcja 1 Rozdzielnica FC4 Sekcja 2 Nazwa alarmu Status 0 1 ObniŜenie napięcia <192V,Sekcja 1 kon. sygnału sygnał Wzrost napięcia > 242V, Sekcja 1 kon. sygnału sygnał ObniŜenie napięcia <192V,Sekcja 2 kon. sygnału sygnał Wzrost napięcia > 242V, Sekcja 2 kon. sygnału sygnał Zanik napięcia - Sekcja 1 kon. sygnału sygnał Zanik napięcia - Sekcja 2 kon. sygnału sygnał Wyprowadzenia kablowe obwodów odpływowych 220V DC i innych związanych Połączenia kablowe zasilane z rozdzielnicy FC4 naleŝy wykonać kablami typu YKY 3x (w obrębie budynku stacji) i YKYFtly3x - kable wychodzące poza budynek np. zasilanie napędów wyłączników 110kV. Kable układać naleŝy z wykorzystaniem istniejących kanałów kablowych, drabinek i korytek w obrębie budynku. Poza budynkiem kable układać w zewnętrznych kanałach kablowych. Projektowane linie kablowe zestawiono w tabeli, a orientacyjne trasy naniesiono na załączonych planach budynków. W celu ewentualnego podłączenia do rozdzielnicy FC4 baterii i prostownika przewoźnego projektuje się montaŝ naścienny przy przepuście ściennym (w pomieszczeniu potrzeb własnych) skrzynki przyłączeniowej oznaczonej jako FBP. Skrzynkę (złącze) wyposaŝyć naleŝy w - trzy 2-biegunowe rozłączniki bezpiecznikowe 160A - zaciski prądowe 35mm 2 do podłączenia baterii i prostownika - zaciski prądowe 35mm 2 do podłączenia rezystora rozładowczego - gniazdo 3-fazowe 32 A 230/400V AC z rozłącznikiem. Połączenia głównych torów prądowych 220V DC relacji : Złącze baterii F51 rozdzielnica FC4 naleŝy wykorzystać istniejące. Połączenia rozdzielnica FC4 złącze FBP naleŝy wykonać kablami 2 x H07RN-F 450/750V 1x25 mm 2 (2 tory). Przewody w miejscu przyłączeń oznaczać koszulkami termokurczliwymi w kolorach czerwony+ / niebieski -.
7 strona 7 Złącze zabezpieczeniowo-przyłączeniowe baterii F51 naleŝy w korytarzu, w miejscu pokazanym na planie budynku. Inne obwody kablowe związane z inwestycją to: Obwody sygnałowe do sygnalizacji centralnej (tablica N1 w nastawni) YKSY 10 x 1,5 mm 2 do sterownika telemechaniki EX-MST w pom. telemechaniki YStY 19 x 0,75 mm 2 Obwody zasilające prądu zmiennego kabel zasilający obwody pomocnicze 230V AC szafy FC4 (gniazdo serwisowe, oświetlenie, wentylacja) z szafy W56 potrzeb własnych 230/400V AC obwód 1 fazowy(l,n,pe)) YKYŜo 3 x 2,5 mm 2 (zabezp. B16A) kabel zasilający gniazdo rezerwowego prostownika buforowego w skrzynce FBP z szafy W51 potrzeb własnych 230/400V AC obwód 3-fazowy (L1,L2,L3,N,PE) YKYŜo 5 x 6 mm 2 (zabezp.c32a + I 30mA) W charakterystycznych miejscach linii kablowych (w miejscach przyłączenia i na trasie co ok. 10m) powinny być umieszczone oznaczniki kablowe zawierające informację ; typ kabla, ilość przekrój Ŝył oraz relacja kabla (początek i koniec) zgodnie z listami kablowymi. UWAGA: Ze względu na brak aktualnej dokumentacji obwodów wtórnych stacji oraz z uwagi na konieczność wykonania inwentaryzacji przy pracujących układach i obwodach potrzeb własnych, braku czytelności i kompletności oznaczników Ŝył i kabli, naleŝy w trakcie prowadzenia prac zweryfikować relacje i trasy wszystkich obwodów kablowych podlegających wymianie Ochrona od poraŝeń Jako ochronę przed dotykiem pośrednim przy uszkodzeniu izolacji w obwodach 220V DC zastosowano: uziemienie ochronne ze stałą kontrolą izolacji Modernizacja oświetlenia pomieszczenia rozdzielni potrzeb własnych Zgodnie z wymogami Inwestora przewiduje się wykonanie nowej instalacji oświetlenia ogólnego i awaryjnego pomieszczenia rozdzielni potrzeb własnych, zlokalizowanego na parterze budynku stacji. Instalację naleŝy wykonać zgodnie z rysunkiem planem instalacji. Zakres modernizacji : demontaŝ istniejących opraw oświetlenia ogólnego i awaryjnego demontaŝ przewodów i osprzętu instalacji oświetleniowej
8 strona 8 montaŝ nowej instalacji oświetlenia przewodami YDYŜo 3(4)x2,5mm 2 układanymi natynkowo w listwach kablowych LN20x10 z zastosowaniem odpowiedniego osprzętu natynkowego (łącznik, puszki rozgałęźne). nasufitowy montaŝ 8 opraw świetlówkowych typu TLP /E (Polam-Rem), w tym dwie wyposaŝone w moduły 3 godzinnego zasilania awaryjnego dla jednej lampy w oprawie. naścienny (nad drzwiami) montaŝ oprawy PRIMOS ST C LED (Hybryd) z modułem 3h. ewakuacyjnej z piktogramem kierunkowym typu podłączenie obwodu oświetleniowego do istniejącej rozdzielnicy administracyjnej 230V AC zlokalizowanej w korytarzu. Uwagi : 1. Do opraw wyposaŝonych w moduły zasilania awaryjnego doprowadzić przewód fazowy obwodu oświetlenia sprzed łącznika (faza kontrolno-ładująca). 2. Obliczenia symulacyjne natęŝenia oświetlenia dla pomieszczenia zawarto punkcie 5 niniejszego opracowania. 3. Wymagane natęŝenie oświetlenia roboczego przyjęto wg PN-84/E02035 (Oświetlenie elektryczne obiektów energetycznych), a wynosi ono 300 lx na pulpitach sterowniczych. Z przeprowadzonych obliczeń wynika, Ŝe średnie natęŝenie na pulpitach szaf potrzeb własnych będzie wynosić 465 lx przy równomierności 0,6. 4. Z przeprowadzonych obliczeń wynika, Ŝe średnie natęŝenie oświetlenia awaryjnego, ewakuacyjnego (na drodze ewakuacyjnej) będzie wynosić 36 lx przy równomierności 0,58 i zdecydowanie spełnia wymogi Polskiej Normy PN-EN Roboty budowlano-wykończeniowe W zakres prac renowacyjnych pomieszczenia potrzeb własnych wchodzi: uzupełnienie ubytków i pęknięć tynku, zaślepienie niepotrzebnych otworów i uszkodzeń w ścianach i suficie, oczyszczenie łuszczących się powierzchni z zabrudzeń i resztek farby, gruntowanie ścian i sufitu, dwukrotne malowanie pomieszczenia wnętrzową farbą koloru białego ok. 100m 2, wymierzenie i docięcie a następnie ułoŝenie płyt ze stalowej blachy ryflowanej grubości 4mm na fragmentach kanałów kablowych po zdemontowanych tablicach potrzeb własnych ok. 3m 2.
9 strona 9 4. Zestawienia materiałów i aparatury 4.1. Zestawienie materiałów i aparatury dla rozdzielnicy potrzeb własnych 220V DC FC4 L.p. Symbol Wyszczególnienie Firma Ilość 1 FC4 2 B3 Szafa aparatowa o wym. wys. x szer. x gł. max. 2200x1000x600 mm + cokół 100mm WyposaŜenie: - drzwi przednie prawe z szybą (przeszklenie min. 600x1750 mm) z uchwytem wychylnym, z wkładką bębenkową - ścianka tylna pełna z blachy stalowej - kolor szafy RAL rama uchylna 19 prawa, wysokość montaŝowa 27U (wyśrodkowana, zawiasy montowane skrajnie), kąt uchyłu >90 o - ograniczniki otwarcia drzwi i ramy uchylnej - dach na tulejach dystansowych lub kratka wywiewna - półka urządzeniowa wysuwna 19 (dla prostownika) z szynami teleskopowymi - Rittal - podłoga z przepustami szczotkowymi - kątownik do mocowania uchwytów kablowych - inne elementy konstrukcyjne, wsporcze, pomocnicze wg Wykonawcy - kratka wentylacyjna (nawiew) z filtrem - lampka oświetl. 220V AC z wył. krańcowym - moduł wentylacji wymuszonej 220V AC - osłony, szyny TH35, szyna PE Cu30x5mm, korytka grzebieniowe, oznaczniki, tabliczki itp. Bocznik pomiaru prądu baterii typu B2 100A/60mV LUMEL 1 kpl. 1 szt. 3 1P2, 2P2 Cyfrowy miernik tablicowy DIP400 ARDETEM 2 szt. 4 F111, F112, F113 F114 Rozłącznik bezpiecznikowy XLP-00/2-160A ABB 4 szt. 5 Wkładka bezpiecznikowa typu NH-00/63A 4 szt. 6 Zwora bezpiecznikowa typu WTZ-00; 160A 4 szt. 7 8 P19 B1 1Z81 2Z81 Amperomierz MA17 z zerem w środku A + bocznik typu B2 LUMEL 2 szt. Ogranicznik przepięć typu DEHN S 275FM DEHN 2 kpl. 9 Q71, Q72, Q74 Rozłącznik np. OT100_63/4 ABB 2 szt F82 2F82 1F82 2F82 Rozłącznik bezpiecznikowy dwubiegunowy TYTANII 63/2P SCHRACK 3 szt. Wsuwka z wkładką bezp. D01gL-6A SCHRACK 6 szt.
10 strona F81 2F81 1F81 2F81 Rozłącznik bezpiecznikowy dwubiegunowy TYTANII 63/2P SCHRACK 4 szt. Wsuwka z wkładką bezp. D02gL-25A SCHRACK 8 szt. 14 S87 Rozłącznik pakietowy G25-75-U R114 APATOR 1 szt F01-1F16 2F01-2F16 1F01-1F16 2F01-2F16 Rozłącznik bezpiecznikowy dwubiegunowy TYTANII 63/2P SCHRACK 32 szt. Wsuwka z wkładką bezp. wg schematu SCHRACK 64 szt. 17 1K16, 2K15, 2K16 Stycznik CMUC230/25-40 EATON 3 szt. 18 1K81, 2K81 Przekaźnik pomocniczy R15 2P Relpol 2 szt. 19 K31, K32 Przekaźnik pomocniczy R15 2P Relpol 2 szt. 20 Zabezpieczenie nadprądowo-róŝnicowe 230VAC typu PKNM-10/1N/C/003 EATON 1 szt. 21 Gniazdo serwisowe (na szynę) Z-SD230-BS EATON 1 szt. 22 X1, X2,XT Złączka śrubowa 4mm 2 nk Weidmőller 67 szt. 23 X5, X6 Złączka śrubowa 4mm 2 nk płytka skrajna nk Weidmőller 64 szt. 24 X01, X02 Złączka śrubowa 10mm 2 nk płytka skrajna nk Weidmőller 46 szt. 25 Osprzęt do złączek jw. płytki działowe, mostki, oznaczniki, trzymacze itp. Weidmőller wg Wykonawcy 26 X3,X4,1X5,1X6 Złączka śrubowa 35mm 2 ZUG35 czerwona POKÓJ 16 szt. 27 X3,X4,1X5,1X6 Złączka śrubowa 35mm 2 ZUG35 niebieska POKÓJ 16 szt. 28 Osprzęt do złączek jw. płytki działowe, mostki, oznaczniki, trzymacze itp. POKÓJ wg Wykonawcy 29 Przewód YLY 25 mm 2 30 Przewód LgY 16 mm 2 31 Przewód LgY 6 mm 2 32 Przewód LgY 1,5 mm 2 33 Końcówki, tulejki, oznaczniki kablowe, oznaczniki adresowe itp. 34 Tabliczki opisowe aparatury i szafy wg wykazu na rysunku
11 strona Zestawienie kabli (lista kablowa) Lp. Skąd - obwód Relacja (trasa) kabla Dokąd Typ kabla przekrój [mm 2 ] 1. F51 (zabezp. baterii) FC4 (rozdzielnica 220 V DC) istniejący 2. FC4 3. FC4 FRB (przyłącze baterii i prostownika przewoźnego) FRB (przyłącze rezystora rozładowczego) 4. FC4 G71 prostownik MEDCOM istniejący Obwody odpływowe 220V DC Długość kabla [ m ] 2xH07RN-F 1x25 2 x 12 2xH07RN-F 1x25 2 x 12 5 FC4-1F01 Nastawnia, tablica N YKYŜo 3 x FC4-1F03 Nastawnia, tablica N YKYŜo 3 x FC4-1F06 Nastawnia, tablica N1 YKYŜo 3 x FC4-1F07 Rozdzielnia 110kV-s.1, Szafka R3 YKYFtly 3 x FC4-1F08 Rozd. 15kV, Celka nr 1 YKYŜo 3 x FC4-1F09 Rozd. 15kV, Celka nr 1 YKYŜo 3 x FC4-1F10 Rozd. 15kV, Celka nr 49 YKYŜo 3 x FC4-1F11 Rozd. 15kV, Celka nr 49 YKYŜo 3 x FC4-1F12 Nastawnia, Szafa FQ1 YKYŜo 3 x 2, FC4-1F13 Pom. telem., Szafa EX-MST YKYŜo 3 x 2, FC4-1F14 W, SZR 0,4kV YKYŜo 3 x 2, FC4-1F16 oświetlenie awaryjne Pomieszczenia budynku stacji istniejący 17. FC4-2F05 Nastawnia, tablica SCO P27 YKYŜo 3 x 2, FC4-2F06 Nastawnia, tablica N1 YKYŜo 3 x FC4-2F07 Rozdzielnia 110kV s.2, Szafka R7 YKYFtly 3 x FC4-2F08 Rozd. 15kV, Celka nr 2 YKYŜo 3 x FC4-2F09 Rozd. 15kV, Celka nr 2 YKYŜo 3 x FC4-2F10 Rozd. 15kV, Celka nr 50 YKYŜo 3 x FC4-2F11 Rozd. 15kV, Celka nr 50 YKYŜo 3 x FC4-2F12 Nastawnia. Szafa FQ YKYŜo 3 x 2, FC4-2F13 Pom. telem., Szafa EX-MST YKYŜo 3 x 2, FC4-2F15 oświetlenie awaryjne Rozdzielnia 15kV parter istniejący
12 strona FC4-2F16 oświetlenie awaryjne Rozdzielnia 15kV I piętro istniejący Obwody zasilające z rozdz. potrzeb własnych 230/400 V AC 28. W56 sekcja 2 FC4 YKYŜo 3 x 2, W51 sekcja 1 FBP (zasilanie gniazda prostownika przewoźnego) Kable sterownicze, sygnałowe YKYŜo 5 x FC4 Pom. telem., Szafa EX-MST YStY 19 x 0, FC4 Nastawnia, tablica N1 (sygnalizacja) Zbiorcze zestawienie kabli YKSY 10 x 1,5 22 Lp. Typ kabla Jednostka miary Ilość 1. H07RN-F 1x25 mm 2 / 750V m YKYFtly 3 x 4mm 2 /1kV m YKYŜo 3x4mm 2 / 1kV m YKYŜo 3x2,5 mm 2 / 1kV m YKYŜo 5x6 mm 2 / 1kV m 7 8. YKSY 10 x 1,5 mm 2 / 1kV m YStY 19 x 0,75 mm 2 m Zestawienie materiałów podstawowych dla skrzynek przyłączowych F51 i FBP L.p. Wyszczególnienie J.m. Ilość Producent / Uwagi Obudowa skrzynka naścienna o wymiarach (sz x w x g) 300x300x180 mm Rozłącznik bezpiecznikowy 2-biegunowy gr A Złącze przyłączeniowo-zabezpieczeniowe baterii F51 (na korytarzu przy akumulatorni) szt. 1 np. RITTAL szt. 1 ABB 3. Wkładka bezpiecznikowa WTN-00/63A char. F szt Złącze przyłączeniowo-zabezpieczeniowe zespołu baterii przewoźnej FBP (w pomieszczeniu potrzeb własnych) Obudowa skrzynka naścienna o wymiarach (sz x w x g) 500x500x200 mm Rozłącznik bezpiecznikowy 2-biegunowy gr A szt. 1 np. RITTAL szt. 3 ABB 6. Wkładka bezpiecznikowa WTN-00/63A char. F szt. 6
13 strona zacisk przyłączowy typu ZUG35 (czerwony) szt. 3 POKÓJ 8. zacisk przyłączowy typu ZUG35 (niebieski) szt. 3 POKÓJ 9. gniazdo stałe 3-fazowe 5-bieg.-32A-230/400V_AC z rozłącznikiem 0-1 szt. 1 np. PCE DzierŜoniów 10. dławik DW16 szt Zestawienie materiałów podstawowych dla instalacji oświetlenia pom. potrzeb własnych L.p. Wyszczególnienie J.m. Ilość Producent / Uwagi 1. Przewód instalacyjny YDYŜo 4x2,5mm 2 750V m Kanały kablowe LN20x10 m Puszka instalacyjna rozgałęźna 2,5/4mm 2 natynkowa IP 44, kompletna szt Łącznik oświetleniowy pojedynczy natynkowy IP44 szt Oprawa przemysłowa, dla lamp fluoroscencyjnych (świetlówek T8) 2 x 36 W typu TLP /E Oprawa przemysłowa, dla lamp fluoroscencyjnych (świetlówek T8) 2 x 36 W typu TLP /E+A3 z modułem awaryjnym 3h Oprawa awaryjna - ewakuacyjna z piktogramem kierunkowym typu PRIMOS ST C LED z modułem awaryjnym 3h szt. 6 Polam-Rem szt. 2 Polam-Rem szt. 1 Hybryd
14 strona Obliczenia parametrów oświetlenia
15 Projekt Edytor Telefon faks Projekt 1 / Lista opraw 6 Ilo REMONTOWA LIGHTING TECHNOLOGIES S.A. TLP /E Numer artykułu: Strumiewietlny (Oprawa): 5770 lm Strumiewietlny (Lampy): 6700 lm Moc opraw: 78.0 W Klasyfikacja owietle CIE: 87 Kod Flux CIE: Wyposaenie: 2 x L 36 W/840 (Czynnik korekcyjny 1.000). Ilustracje owietle znajdziesz w naszym katalogu owietle. 2 Ilo REMONTOWA LIGHTING TECHNOLOGIES S.A. TLP /E Numer artykułu: Strumiewietlny (Oprawa): 5770 lm Strumiewietlny (Lampy): 6700 lm Moc opraw: 78.0 W Owietlenie awaryjne: 5770 lm, 78.0 W Klasyfikacja owietle CIE: 87 Kod Flux CIE: Wyposaenie: 2 x L 36 W/840 (Czynnik korekcyjny 1.000). Ilustracje owietle znajdziesz w naszym katalogu owietle. DIALux 4.12 by DIAL GmbH Strona 1
16 Projekt Edytor Telefon faks Pomieszczenie 1 / Oprawy (plan rozmieszczenia) Skala 1 : 51 Wykaz opraw Nr. Ilo Etykieta 1 6 REMONTOWA LIGHTING TECHNOLOGIES S.A. TLP /E 2 2 REMONTOWA LIGHTING TECHNOLOGIES S.A. TLP /E DIALux 4.12 by DIAL GmbH Strona 2
17 Projekt Edytor Telefon faks Pomieszczenie 1 / Scena wietlna 1 / Drogi ewakuacyjne (zestawienie wyników) Lista dróg ewakuacyjnych (ratunkowych) Skala 1 : 51 Nr. Etykieta Siatka E min [lx] E min / E max E min [lx] E min / E max (Linia rodkowa) (Linia rodkowa) 1 Droga ewakuacyjna 1 32 x (1 : 2.36) DIALux 4.12 by DIAL GmbH Strona 3

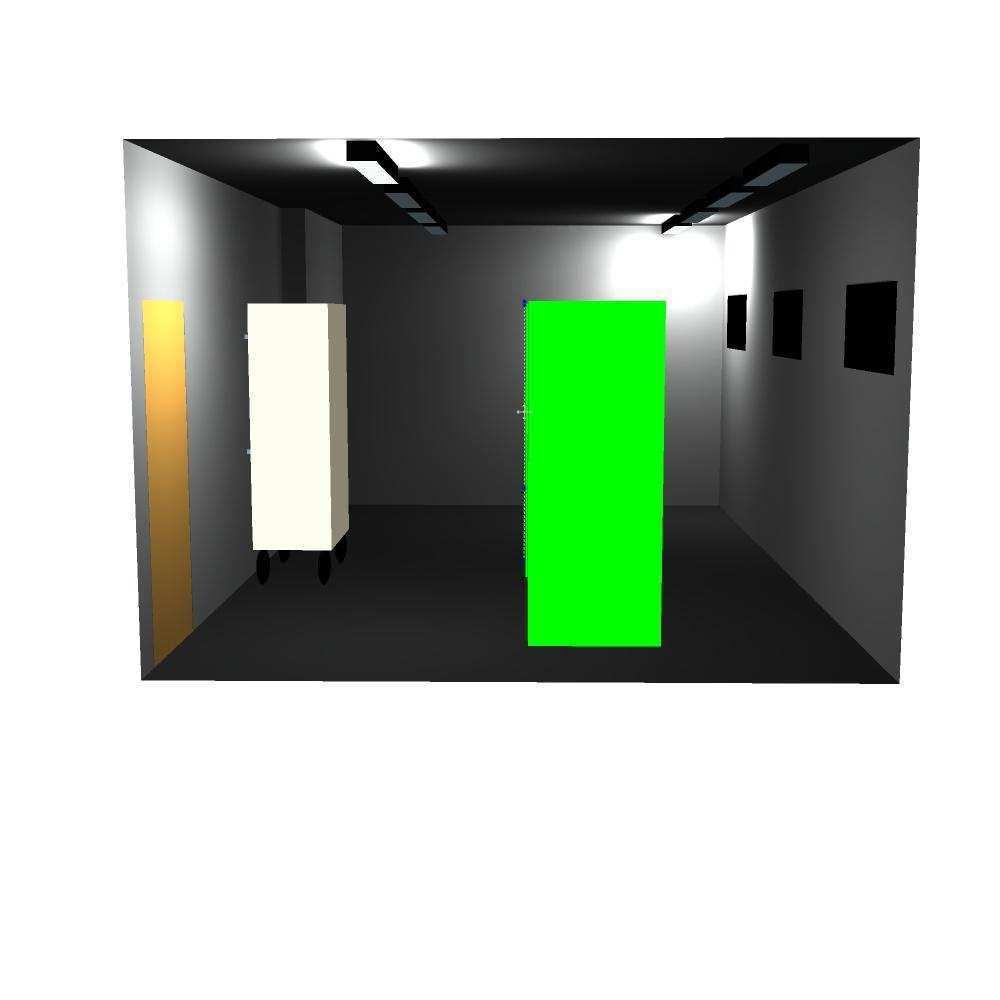

18 Projekt Edytor Telefon faks Pomieszczenie 1 / Scena wietlna 1 / 3D Rendering DIALux 4.12 by DIAL GmbH Strona 4
19 Projekt Edytor Telefon faks Pomieszczenie 1 / Scena wietlna 1 / Droga ewakuacyjna 1 / Grafika wartoci (E) Nie wszystkie obliczone wartoci mog zosta przedstawione. Wartoci Lux, Skala 1 : 46 Połoenie powierzchni w pomieszczeniu: Zaznaczony punkt: (7.180 m, m, m) Siatka: 32 x 32 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Linia rodkowa: E min : 24 lx, E min / E max : 0.42 (1 : 2.36). DIALux 4.12 by DIAL GmbH Strona 5
20 Projekt Edytor Telefon faks Pomieszczenie 1 / Scena wietlna 2 / 3D Rendering DIALux 4.12 by DIAL GmbH Strona 6
21 Projekt Edytor Telefon faks Pomieszczenie 1 / Scena wietlna 2 / Powierzchnia obliczeniowa 1 / Grafika wartoci (E, prostopadle) Nie wszystkie obliczone wartoci mog zosta przedstawione. Wartoci Lux, Skala 1 : 51 Połoenie powierzchni w pomieszczeniu: Zaznaczony punkt: (0.400 m, m, m) Siatka: 128 x 128 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.12 by DIAL GmbH Strona 7
22 Projekt Edytor Telefon faks Pomieszczenie 1 / Scena wietlna 2 / Pulpit sterowniczy / Grafika wartoci (E, prostopadle) Nie wszystkie obliczone wartoci mog zosta przedstawione. Wartoci Lux, Skala 1 : 27 Połoenie powierzchni w pomieszczeniu: Zaznaczony punkt: (2.262 m, m, m) Siatka: 32 x 16 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.12 by DIAL GmbH Strona 8
