Grupa 1. Urządzenia, instalacje i sieci elektroenergetyczne wytwarzające, przetwarzające, przesyłające i zuŝywające energię elektryczną.

Transkrypt

1

2 Grupa 1. Urządzenia, instalacje i sieci elektroenergetyczne wytwarzające, przetwarzające, przesyłające i zuŝywające energię elektryczną. L.p. Rodzaj urządzeń, instalacji i sieci Urządzenia w Elektrowni 1 Urządzenia prądotwórcze przyłączone do krajowej sieci Generatory elektroenergetycznej, bez względu na wysokość napięcia znamionowego; 2 Urządzenia, instalacje i sieci elektroenergetyczne o napięciu nie wyŝszym niŝ 1 kv; Stacje elektroenergetyczne 0,4 kv i prądu stałego (obwody pierwotne, urządzenia pomocnicze, instalacje ochronne); elektroenergetyczne linie kablowe 0,4 kv; baterie akumulatorowe i prostowniki 220 V= i 24 V=; UPS-y; instalacje elektryczne (oświetleniowe i siłowe 0,4 kv); baterie kondensatorów do kompensacji mocy biernej; elektryczne urządzenia napędowe 0,4 kv i prądu stałego 220 V; urządzenia oświetleniowe; urządzenia energoelektroniczne; wzbudnice, urządzenia szczotkowe; rozdzielnie wzbudzenia z instalacjami i urządzeniami; elektrofiltry w zakresie urządzeń i instalacji 0,4 kv; elektrowibratory; przesuwniki elektryczne; opory rozruchowe; zwalniaki hamulcowe; spręŝarki o mocy powyŝej 20 kw; instalacje siłowe w budynkach i budowlach technologicznych i pozatechnologicznych; półki z kablami 0,4 kv w kanałach, tunelach i szybach kablowych, urzadzenia dźwigowe z napędem elektrycznym 3 Urządzenia, instalacje i sieci o napięciu znamionowym powyŝej 1kV; Stacje elektroenergetyczne układu wyprowadzenia mocy z bloków energetycznych (obwody pierwotne, urządzenia pomocnicze, instalacje ochronne); stacje elektroenergetyczne 6 i 15 kv (obwody pierwotne, urządzenia pomocnicze, instalacje ochronne); elektroenergetyczne linie kablowe 6 i 15 kv; linie napowietrzne 15 kv; elektryczne urządzenia napędowe 6 kv; elektrofiltry w zakresie urządzeń i instalacji powyŝej 1 kv; półki z kablami 6 kv w kanałach, tunelach i szybach kablowych. 4 Zespoły prądotwórcze o mocy powyŝej 50 kw; Agregat prądotwórczy 150 kva. 5 Urządzenia elektrotermiczne; Nagrzewnice powietrza przedmuchującego kanały spalin; elektryczne przyrządy grzejne (ogrzewacze wnętrzowe); nagrzewnice elektryczne; przewody grzejne; piece elektryczne. 6 Urządzenia do elektrolizy; Elektrolizer wraz z obwodami pierwotnymi. 7 Sieci elektrycznego oświetlenia ulicznego; Zewnętrzne urządzenia oświetleniowe placów i oświetlenie uliczne. 8 Elektryczna sieć trakcyjna; Nie dotyczy 9 Elektryczne urządzenia w wykonaniu przeciwwybuchowym; Urządzenia elektryczne instalowane w strefach zagroŝenia wybuchowego zgodnie z klasyfikacją stref i obszarów zagroŝonych przyjętą w Elektrowni. 10 Aparatura kontrolno - pomiarowa oraz urządzenia i instalacje automatycznej regulacji, sterowania i zabezpieczeń urządzeń i instalacji wymienionych w pkt. 1) 9); Aparatura kontrolno-pomiarowa oraz urządzenia i instalacje automatycznej regulacji, sterowania i zabezpieczeń, określane skrótem AKPiA, mogą być uwaŝane jako urządzenia energetyczne, jeŝeli dotyczą urządzeń i instalacji wymienionych w pkt. 1,2,3,4,5,6,7,9. 2

3 11 Urządzenia techniki wojskowej lub uzbrojenia; Nie dotyczy 12 Urządzenia ratowniczo gaśnicze i ochrony granic. Ne dotyczy Urządzenia elektryczne: wytwórcze (generatory i zespoły prądotwórcze), przetwórcze (transformatory i przekształtniki), przesyłowe (linie napowietrzne i kablowe, przewody szynowe), rozdzielcze (wyłączniki, rozłączniki, odłączniki i bezpieczniki), odbiorcze (urządzenia oświetleniowe i siłowe), pomiarowe, zabezpieczające, sygnalizacyjne i sterownicze. Pod pojęciem stacji elektroenergetycznej rozumie się zespół urządzeń słuŝących do przetwarzania i rozdzielania energii elektrycznej znajdujący się we wspólnym pomieszczeniu lub ogrodzeniu wraz z urządzeniami pomocniczymi. W skład stacji wchodzą następujące zasadnicze grupy urządzeń: obwody pierwotne (główne), o niskim lub wysokim napięciu roboczym, obejmujące wszystkie elementy i urządzenia stacji, w których płyną prądy robocze. W skład obwodów pierwotnych wchodzą: szyny zbiorcze i łączeniowe oraz połączenia kablowe stacji, transformatory i autotransformatory, łączniki, przekładniki prądowe i napięciowe, odgromniki i ograniczniki przepięć, urządzenia do kompensacji prądów ziemnozwarciowych, dławiki przeciwzwarciowe, obwody wtórne (pomocnicze), niskonapięciowe, obejmujące wszystkie elementy, w których w warunkach normalnych płyną prądy proporcjonalne do prądów w obwodach głównych. W skład obwodów pomocniczych wchodzą układy zabezpieczeń, automatyki, pomiarów, telesterowania i telepomiarów, urządzenia pomocnicze, umoŝliwiające prawidłową pracę stacji. Do urządzeń pomocniczych zaliczamy instalacje i źródła prądu pomocniczego, instalacje spręŝonego powietrza, oświetlenie i ogrzewanie elektryczne stacji itp., instalacje ochronne obejmujące elementy ochrony przeciwporaŝeniowej, przeciwprzepięciowej i odgromowej. Urządzenia energoelektroniczne słuŝą do przekształcania energii elektrycznej i sterowania jej przepływem. Charakteryzują się wysoką sprawnością energetyczną oraz moŝliwością niemal dowolnego kształtowania postaci energii elektrycznej dla potrzeb róŝnego rodzaju odbiorników, są to prostowniki, falowniki, przekształtniki energii prądu stałego, przemienniki częstotliwości. Elektryczne urządzenia napędowe stanowią grupę najczęściej występujących w praktyce odbiorników siłowych. Głównym elementem układu napędowego jest silnik elektryczny, który zapewnia doprowadzenie energii mechanicznej do maszyn lub urządzeń. 3

4 Ogólnie silniki elektryczne moŝna podzielić na: silniki prądu stałego, silniki prądu przemiennego. Urządzenia oświetleniowe są to urządzenia do oświetlenia elektrycznego zewnętrznego i wnętrzowego oraz oświetlenia iluminacyjnego i reklam świetlnych. Urządzenie oświetleniowe stanowi zespół składający się ze źródeł światła i opraw oświetleniowych wraz z obwodami zasilającymi i sterującymi ich pracą oraz konstrukcjami wsporczymi. Urządzenia elektrotermiczne są to urządzenia techniczne przeznaczone do przekształcania energii elektrycznej w ciepło i wykorzystania go w procesach grzejnych. W skład urządzeń elektrotermicznych wchodzą: człon grzejny (tzw. grzejnik elektryczny), człon zasilający wraz z członem przekształcającym energię elektromagnetyczną, wyposaŝenie dodatkowe, będące zespołem urządzeń mechanicznych, elektrycznych, pomiarowych i regulacyjnych. Zespół prądotwórczy jest to urządzenie elektroenergetyczne stanowiące samodzielne źródło prądu, składające się z prądnicy synchronicznej, silnika spalinowego, rozdzielnicy elektrycznej oraz urządzeń kontrolno-pomiarowych i pomocniczych umieszczonych na wspólnej konstrukcji metalowej. Zadaniem zespołów prądotwórczych, zwanych teŝ agregatami prądotwórczymi, jest zasilanie energią elektryczną urządzeń technologicznych i oświetlenia elektrycznego. Sieci elektrycznego oświetlenia ulicznego. W skład instalacji elektrycznego oświetlenia ulicznego wchodzą: elektroenergetyczne linie oświetleniowe, rozdzielnice oświetleniowe, oprawy oświetleniowe ze źródłami światła, konstrukcje wsporcze (latarnie oświetleniowe), urządzenia sterownicze. 4

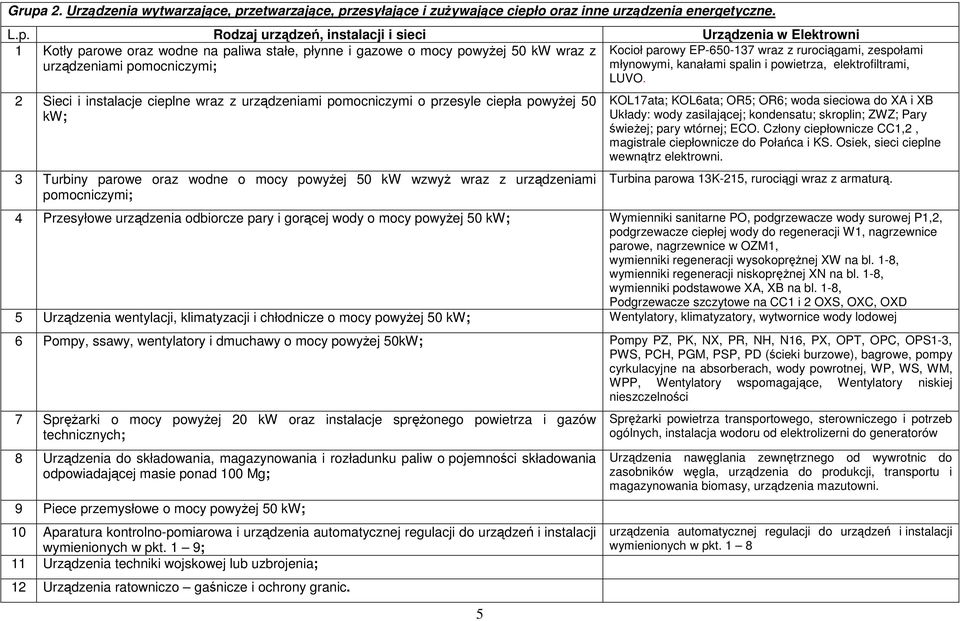

5 Grupa 2. Urządzenia wytwarzające, przetwarzające, przesyłające i zuŝywające ciepło oraz inne urządzenia energetyczne. L.p. Rodzaj urządzeń, instalacji i sieci Urządzenia w Elektrowni 1 Kotły parowe oraz wodne na paliwa stałe, płynne i gazowe o mocy powyŝej 50 kw wraz z urządzeniami pomocniczymi; Kocioł parowy EP wraz z rurociągami, zespołami młynowymi, kanałami spalin i powietrza, elektrofiltrami, LUVO. 2 Sieci i instalacje cieplne wraz z urządzeniami pomocniczymi o przesyle ciepła powyŝej 50 kw; 3 Turbiny parowe oraz wodne o mocy powyŝej 50 kw wzwyŝ wraz z urządzeniami pomocniczymi; 5 KOL17ata; KOL6ata; OR5; OR6; woda sieciowa do XA i XB Układy: wody zasilającej; kondensatu; skroplin; ZWZ; Pary świeŝej; pary wtórnej; ECO. Człony ciepłownicze CC1,2, magistrale ciepłownicze do Połańca i KS. Osiek, sieci cieplne wewnątrz elektrowni. Turbina parowa 13K-215, rurociągi wraz z armaturą. 4 Przesyłowe urządzenia odbiorcze pary i gorącej wody o mocy powyŝej 50 kw; Wymienniki sanitarne PO, podgrzewacze wody surowej P1,2, podgrzewacze ciepłej wody do regeneracji W1, nagrzewnice parowe, nagrzewnice w OZM1, wymienniki regeneracji wysokopręŝnej XW na bl. 1-8, wymienniki regeneracji niskopręŝnej XN na bl. 1-8, wymienniki podstawowe XA, XB na bl. 1-8, Podgrzewacze szczytowe na CC1 i 2 OXS, OXC, OXD 5 Urządzenia wentylacji, klimatyzacji i chłodnicze o mocy powyŝej 50 kw; Wentylatory, klimatyzatory, wytwornice wody lodowej 6 Pompy, ssawy, wentylatory i dmuchawy o mocy powyŝej 50kW; Pompy PZ, PK, NX, PR, NH, N16, PX, OPT, OPC, OPS1-3, PWS, PCH, PGM, PSP, PD (ścieki burzowe), bagrowe, pompy cyrkulacyjne na absorberach, wody powrotnej, WP, WS, WM, WPP, Wentylatory wspomagające, Wentylatory niskiej nieszczelności 7 SpręŜarki o mocy powyŝej 20 kw oraz instalacje spręŝonego powietrza i gazów technicznych; 8 Urządzenia do składowania, magazynowania i rozładunku paliw o pojemności składowania odpowiadającej masie ponad 100 Mg; 9 Piece przemysłowe o mocy powyŝej 50 kw; 10 Aparatura kontrolno-pomiarowa i urządzenia automatycznej regulacji do urządzeń i instalacji wymienionych w pkt. 1 9; 11 Urządzenia techniki wojskowej lub uzbrojenia; 12 Urządzenia ratowniczo gaśnicze i ochrony granic. SpręŜarki powietrza transportowego, sterowniczego i potrzeb ogólnych, instalacja wodoru od elektrolizerni do generatorów Urządzenia nawęglania zewnętrznego od wywrotnic do zasobników węgla, urządzenia do produkcji, transportu i magazynowania biomasy, urządzenia mazutowni. urządzenia automatycznej regulacji do urządzeń i instalacji wymienionych w pkt. 1 8
