GXC-1605M/ GXC-1710M/ GXC-1720M Kamera 1.3/2.0/3.0-Megapixel IP Box

Transkrypt

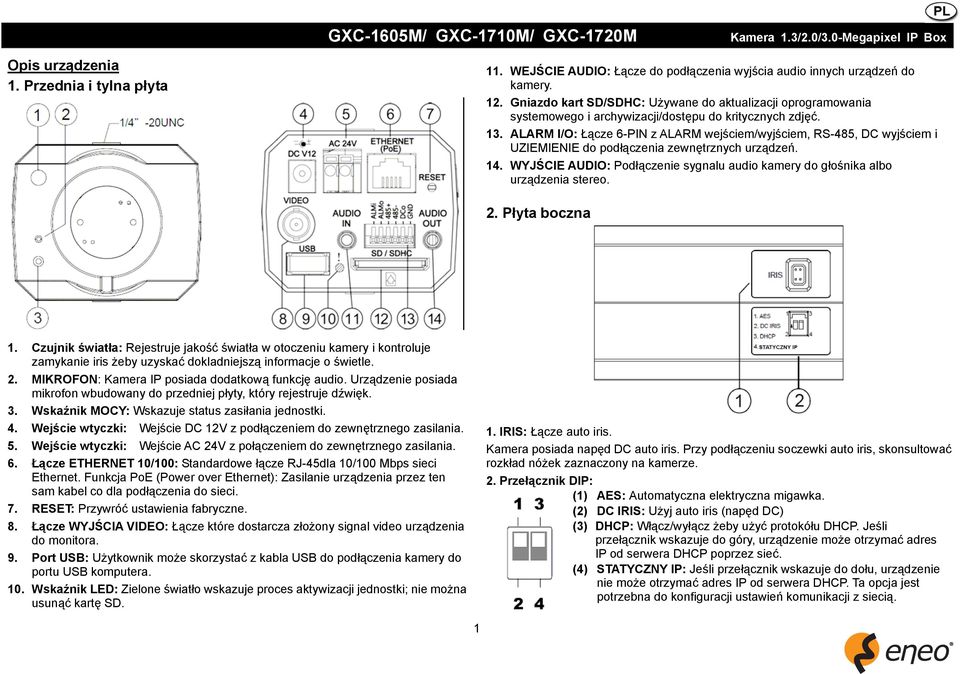

1 GXC-1605M/ GXC-1710M/ GXC-1720M Kamera 1.3/2.0/3.0-Megapixel IP Box Opis urządzenia 1. Przednia i tylna płyta 11. WEJŚCIE AUDIO: Łącze do podłączenia wyjścia audio innych urządzeń do kamery. 12. Gniazdo kart SD/SDHC: Używane do aktualizacji oprogramowania systemowego i archywizacji/dostępu do kritycznych zdjęć. 13. ALARM I/O: Łącze 6-PIN z ALARM wejściem/wyjściem, RS-485, DC wyjściem i UZIEMIENIE do podłączenia zewnętrznych urządzeń. 14. WYJŚCIE AUDIO: Podłączenie sygnalu audio kamery do głośnika albo urządzenia stereo. 2. Płyta boczna 1. Czujnik światła: Rejestruje jakość światła w otoczeniu kamery i kontroluje zamykanie iris żeby uzyskać dokladniejszą informacje o świetle. 2. MIKROFON: Kamera IP posiada dodatkową funkcję audio. Urządzenie posiada mikrofon wbudowany do przedniej płyty, który rejestruje dźwięk. 3. Wskaźnik MOCY: Wskazuje status zasiłania jednostki. 4. Wejście wtyczki: Wejście DC 12V z podłączeniem do zewnętrznego zasilania. 5. Wejście wtyczki: Wejście AC 24V z połączeniem do zewnętrznego zasilania. 6. Łącze ETHERNET 10/100: Standardowe łącze RJ-45dla 10/100 Mbps sieci Ethernet. Funkcja PoE (Power over Ethernet): Zasilanie urządzenia przez ten sam kabel co dla podłączenia do sieci. 7. RESET: Przywróć ustawienia fabryczne. 8. Łącze WYJŚCIA VIDEO: Łącze które dostarcza złożony signal video urządzenia do monitora. 9. Port USB: Użytkownik może skorzystać z kabla USB do podłączenia kamery do portu USB komputera. 10. Wskaźnik LED: Zielone światło wskazuje proces aktywizacji jednostki; nie można usunąć kartę SD. 1. IRIS: Łącze auto iris. Kamera posiada napęd DC auto iris. Przy podłączeniu soczewki auto iris, skonsultować rozkład nóżek zaznaczony na kamerze. 2. Przełącznik DIP: (1) AES: Automatyczna elektryczna migawka. (2) DC IRIS: Użyj auto iris (napęd DC) (3) DHCP: Włącz/wyłącz żeby użyć protokółu DHCP. Jeśli przełącznik wskazuje do góry, urządzenie może otrzymać adres IP od serwera DHCP poprzez sieć. (4) STATYCZNY IP: Jeśli przełącznik wskazuje do dołu, urządzenie nie może otrzymać adres IP od serwera DHCP. Ta opcja jest potrzebna do konfiguracji ustawień komunikacji z siecią. 1

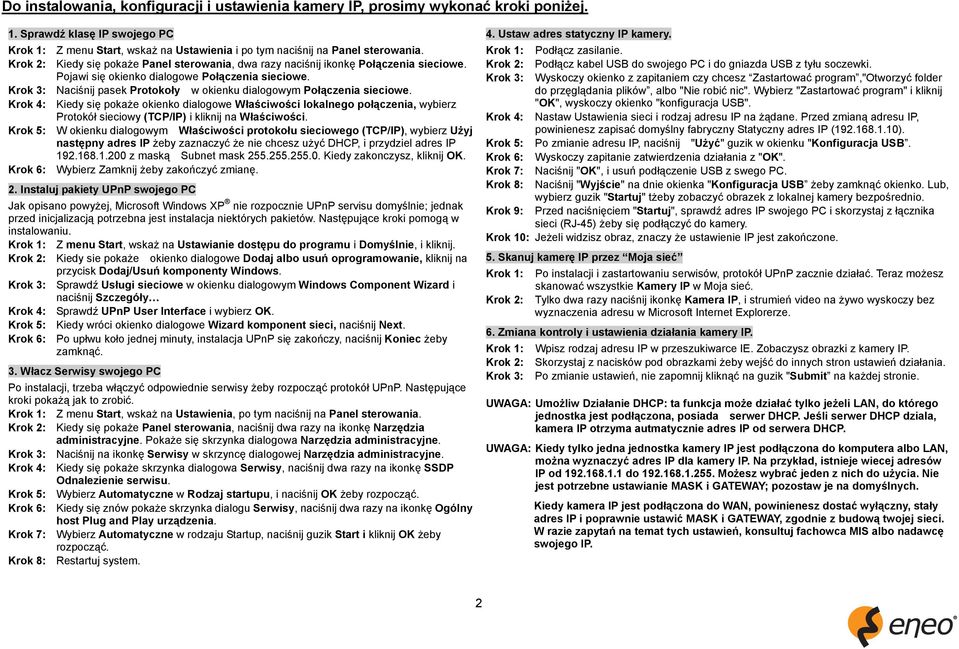

2 Do instalowania, konfiguracji i ustawienia kamery IP, prosimy wykonać kroki poniżej. 1. Sprawdź klasę IP swojego PC Krok 1: Z menu Start, wskaż na Ustawienia i po tym naciśnij na Panel sterowania. Krok 2: Kiedy się pokaże Panel sterowania, dwa razy naciśnij ikonkę Połączenia sieciowe. Pojawi się okienko dialogowe Połączenia sieciowe. Krok 3: Naciśnij pasek Protokoły w okienku dialogowym Połączenia sieciowe. Krok 4: Kiedy się pokaże okienko dialogowe Właściwości lokalnego połączenia, wybierz Protokół sieciowy (TCP/IP) i kliknij na Właściwości. Krok 5: W okienku dialogowym Właściwości protokołu sieciowego (TCP/IP), wybierz Użyj następny adres IP żeby zaznaczyć że nie chcesz użyć DHCP, i przydziel adres IP z maską Subnet mask Kiedy zakonczysz, kliknij OK. Krok 6: Wybierz Zamknij żeby zakończyć zmianę. 2. Instaluj pakiety UPnP swojego PC Jak opisano powyżej, Microsoft Windows XP nie rozpocznie UPnP servisu domyślnie; jednak przed inicjalizacją potrzebna jest instalacja niektórych pakietów. Następujące kroki pomogą w instalowaniu. Krok 1: Z menu Start, wskaż na Ustawianie dostępu do programu i Domyślnie, i kliknij. Krok 2: Kiedy sie pokaże okienko dialogowe Dodaj albo usuń oprogramowanie, kliknij na przycisk Dodaj/Usuń komponenty Windows. Krok 3: Sprawdź Usługi sieciowe w okienku dialogowym Windows Component Wizard i naciśnij Szczegóły Krok 4: Sprawdź UPnP User Interface i wybierz OK. Krok 5: Kiedy wróci okienko dialogowe Wizard komponent sieci, naciśnij Next. Krok 6: Po upłwu koło jednej minuty, instalacja UPnP się zakończy, naciśnij Koniec żeby zamknąć. 3. Włacz Serwisy swojego PC Po instalacji, trzeba włączyć odpowiednie serwisy żeby rozpocząć protokół UPnP. Następujące kroki pokażą jak to zrobić. Krok 1: Z menu Start, wskaż na Ustawienia, po tym naciśnij na Panel sterowania. Krok 2: Kiedy się pokaże Panel sterowania, naciśnij dwa razy na ikonkę Narzędzia administracyjne. Pokaże się skrzynka dialogowa Narzędzia administracyjne. Krok 3: Naciśnij na ikonkę Serwisy w skrzyncę dialogowej Narzędzia administracyjne. Krok 4: Kiedy się pokaże skrzynka dialogowa Serwisy, naciśnij dwa razy na ikonkę SSDP Odnalezienie serwisu. Krok 5: Wybierz Automatyczne w Rodzaj startupu, i naciśnij OK żeby rozpocząć. Krok 6: Kiedy się znów pokaże skrzynka dialogu Serwisy, naciśnij dwa razy na ikonkę Ogólny host Plug and Play urządzenia. Krok 7: Wybierz Automatyczne w rodzaju Startup, naciśnij guzik Start i kliknij OK żeby rozpocząć. Krok 8: Restartuj system. 4. Ustaw adres statyczny IP kamery. Krok 1: Podłącz zasilanie. Krok 2: Podłącz kabel USB do swojego PC i do gniazda USB z tyłu soczewki. Krok 3: Wyskoczy okienko z zapitaniem czy chcesz Zastartować program,"otworzyć folder do przęglądania plików, albo "Nie robić nic". Wybierz "Zastartować program" i kliknij "OK", wyskoczy okienko "konfiguracja USB". Krok 4: Nastaw Ustawienia sieci i rodzaj adresu IP na żądane. Przed zmianą adresu IP, powinienesz zapisać domyślny fabryczny Statyczny adres IP ( ). Krok 5: Po zmianie adresu IP, naciśnij "Użyć" guzik w okienku "Konfiguracja USB. Krok 6: Wyskoczy zapitanie zatwierdzenia działania z "OK". Krok 7: Naciśnij "OK", i usuń podłączenie USB z swego PC. Krok 8: Naciśnij "Wyjście" na dnie okienka "Konfiguracja USB żeby zamknąć okienko. Lub, wybierz guzik "Startuj" tżeby zobaczyć obrazek z lokalnej kamery bezpośrednio. Krok 9: Przed naciśnięciem "Startuj", sprawdź adres IP swojego PC i skorzystaj z łącznika sieci (RJ-45) żeby się podłączyć do kamery. Krok 10: Jeżeli widzisz obraz, znaczy że ustawienie IP jest zakończone. 5. Skanuj kamerę IP przez Moja sieć Krok 1: Krok 2: Po instalacji i zastartowaniu serwisów, protokół UPnP zacznie działać. Teraz możesz skanować wszystkie Kamery IP w Moja sieć. Tylko dwa razy naciśnij ikonkę Kamera IP, i strumień video na żywo wyskoczy bez wyznaczenia adresu w Microsoft Internet Explorerze. 6. Zmiana kontroly i ustawienia działania kamery IP. Krok 1: Wpisz rodzaj adresu IP w przeszukiwarce IE. Zobaczysz obrazki z kamery IP. Krok 2: Skorzystaj z nacisków pod obrazkami żeby wejść do innych stron ustawień działania. Krok 3: Po zmianie ustawień, nie zapomnij kliknąć na guzik "Submit na każdej stronie. UWAGA: Umożliw Działanie DHCP: ta funkcja może działać tylko jeżeli LAN, do którego jednostka jest podłączona, posiada serwer DHCP. Jeśli serwer DHCP dziala, kamera IP otrzyma autmatycznie adres IP od serwera DHCP. UWAGA: Kiedy tylko jedna jednostka kamery IP jest podłączona do komputera albo LAN, można wyznaczyć adres IP dla kamery IP. Na przykład, istnieje wiecej adresów IP od do Możesz wybrać jeden z nich do użycia. Nie jest potrzebne ustawianie MASK i GATEWAY; pozostaw je na domyślnych. Kiedy kamera IP jest podłączona do WAN, powinienesz dostać wyłączny, stały adres IP i poprawnie ustawić MASK i GATEWAY, zgodnie z budową twojej sieci. W razie zapytań na temat tych ustawień, konsultuj fachowca MIS albo nadawcę swojego IP. 2

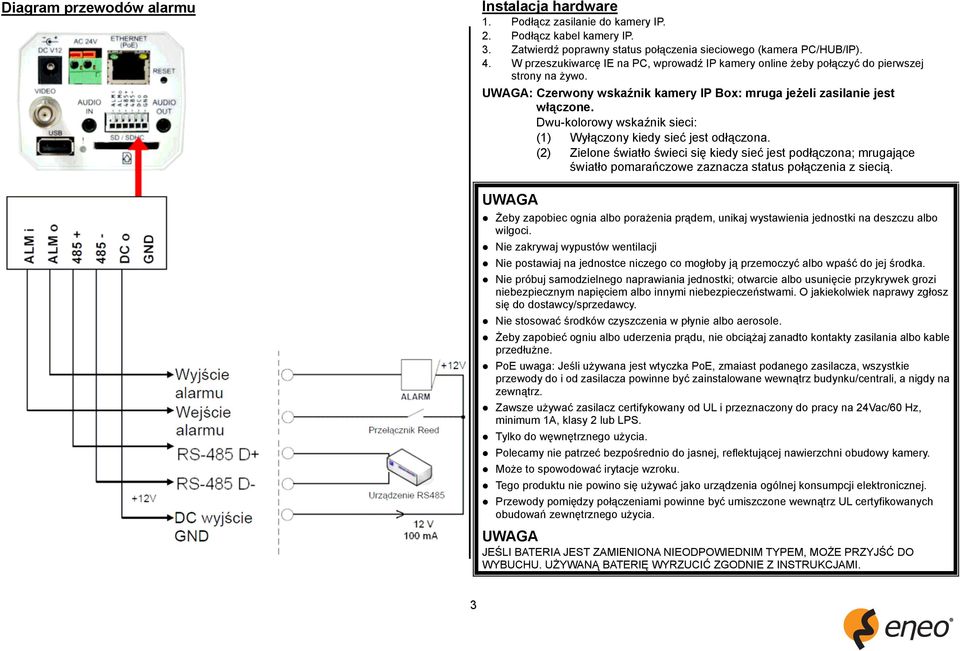

3 Diagram przewodów alarmu Instalacja hardware 1. Podłącz zasilanie do kamery IP. 2. Podłącz kabel kamery IP. 3. Zatwierdź poprawny status połączenia sieciowego (kamera PC/HUB/IP). 4. W przeszukiwarcę IE na PC, wprowadź IP kamery online żeby połączyć do pierwszej strony na żywo. UWAGA: Czerwony wskaźnik kamery IP Box: mruga jeżeli zasilanie jest włączone. Dwu-kolorowy wskaźnik sieci: (1) Wyłączony kiedy sieć jest odłączona. (2) Zielone światło świeci się kiedy sieć jest podłączona; mrugające światło pomarańczowe zaznacza status połączenia z siecią. UWAGA Żeby zapobiec ognia albo porażenia prądem, unikaj wystawienia jednostki na deszczu albo wilgoci. Nie zakrywaj wypustów wentilacji Nie postawiaj na jednostce niczego co mogłoby ją przemoczyć albo wpaść do jej środka. Nie próbuj samodzielnego naprawiania jednostki; otwarcie albo usunięcie przykrywek grozi niebezpiecznym napięciem albo innymi niebezpieczeństwami. O jakiekolwiek naprawy zgłosz się do dostawcy/sprzedawcy. Nie stosować środków czyszczenia w płynie albo aerosole. Żeby zapobieć ogniu albo uderzenia prądu, nie obciążaj zanadto kontakty zasilania albo kable przedłużne. PoE uwaga: Jeśli używana jest wtyczka PoE, zmaiast podanego zasilacza, wszystkie przewody do i od zasilacza powinne być zainstalowane wewnątrz budynku/centrali, a nigdy na zewnątrz. Zawsze używać zasilacz certifykowany od UL i przeznaczony do pracy na 24Vac/60 Hz, minimum 1A, klasy 2 lub LPS. Tylko do węwnętrznego użycia. Polecamy nie patrzeć bezpośrednio do jasnej, reflektującej nawierzchni obudowy kamery. Może to spowodować irytacje wzroku. Tego produktu nie powino się używać jako urządzenia ogólnej konsumpcji elektronicznej. Przewody pomiędzy połączeniami powinne być umiszczone wewnątrz UL certyfikowanych obudowań zewnętrznego użycia. UWAGA JEŚLI BATERIA JEST ZAMIENIONA NIEODPOWIEDNIM TYPEM, MOŻE PRZYJŚĆ DO WYBUCHU. UŻYWANĄ BATERIĘ WYRZUCIĆ ZGODNIE Z INSTRUKCJAMI. 3

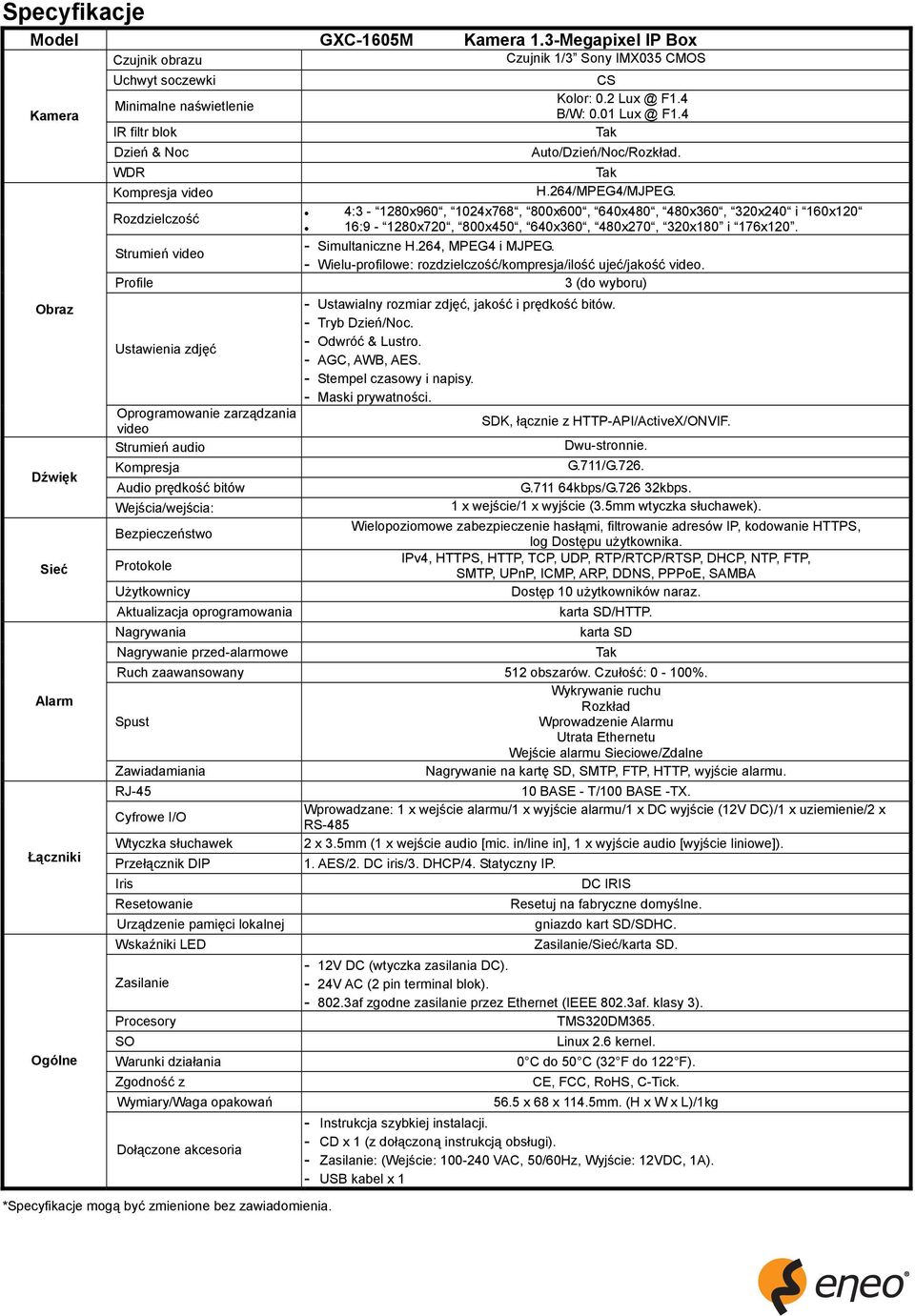

4 Specyfikacje Model GXC-1605M Kamera 1.3-Megapixel IP Box Czujnik obrazu Czujnik 1/3 Sony IMX035 CMOS Kamera Obraz Dźwięk Sieć Alarm Łączniki Ogólne Uchwyt soczewki Minimalne naświetlenie IR filtr blok Dzień & Noc WDR Kompresja video Rozdzielczość Strumień video Profile Ustawienia zdjęć Oprogramowanie zarządzania video Strumień audio Kompresja Audio prędkość bitów Wejścia/wejścia: Bezpieczeństwo Protokole Użytkownicy Aktualizacja oprogramowania Nagrywania Nagrywanie przed-alarmowe CS Kolor: 0.2 F1.4 B/W: 0.01 F1.4 Auto/Dzień/Noc/Rozkład. H.264/MPEG4/MJPEG. 4:3-1280x960, 1024x768, 800x600, 640x480, 480x360, 320x240 i 160x120 16:9-1280x720, 800x450, 640x360, 480x270, 320x180 i 176x Simultaniczne H.264, MPEG4 i MJPEG. - Wielu-profilowe: rozdzielczość/kompresja/ilość ujeć/jakość video. 3 (do wyboru) - Ustawialny rozmiar zdjęć, jakość i prędkość bitów. - Tryb Dzień/Noc. - Odwróć & Lustro. - AGC, AWB, AES. - Stempel czasowy i napisy. - Maski prywatności. SDK, łącznie z HTTP-API/ActiveX/ONVIF. Dwu-stronnie. G.711/G.726. G kbps/G kbps. 1 x wejście/1 x wyjście (3.5mm wtyczka słuchawek). Wielopoziomowe zabezpieczenie hasłąmi, filtrowanie adresów IP, kodowanie HTTPS, log Dostępu użytkownika. IPv4, HTTPS, HTTP, TCP, UDP, RTP/RTCP/RTSP, DHCP, NTP, FTP, SMTP, UPnP, ICMP, ARP, DDNS, PPPoE, SAMBA Dostęp 10 użytkowników naraz. karta SD/HTTP. karta SD Ruch zaawansowany 512 obszarów. Czułość: 0-100%. Wykrywanie ruchu Rozkład Spust Wprowadzenie Alarmu Utrata Ethernetu Wejście alarmu Sieciowe/Zdalne Zawiadamiania Nagrywanie na kartę SD, SMTP, FTP, HTTP, wyjście alarmu. RJ-45 Cyfrowe I/O Wtyczka słuchawek Przełącznik DIP Iris Resetowanie Urządzenie pamięci lokalnej Wskaźniki LED Zasilanie Procesory SO Warunki działania Zgodność z Wymiary/Waga opakowań Dołączone akcesoria *Specyfikacje mogą być zmienione bez zawiadomienia. 10 BASE - T/100 BASE -TX. Wprowadzane: 1 x wejście alarmu/1 x wyjście alarmu/1 x DC wyjście (12V DC)/1 x uziemienie/2 x RS x 3.5mm (1 x wejście audio [mic. in/line in], 1 x wyjście audio [wyjście liniowe]). 1. AES/2. DC iris/3. DHCP/4. Statyczny IP. - 12V DC (wtyczka zasilania DC). - 24V AC (2 pin terminal blok). DC IRIS Resetuj na fabryczne domyślne. gniazdo kart SD/SDHC. Zasilanie/Sieć/karta SD af zgodne zasilanie przez Ethernet (IEEE 802.3af. klasy 3). TMS320DM365. Linux 2.6 kernel. 0 C do 50 C (32 F do 122 F). CE, FCC, RoHS, C-Tick x 68 x 114.5mm. (H x W x L)/1kg - Instrukcja szybkiej instalacji. - CD x 1 (z dołączoną instrukcją obsługi). - Zasilanie: (Wejście: VAC, 50/60Hz, Wyjście: 12VDC, 1A). - USB kabel x 1

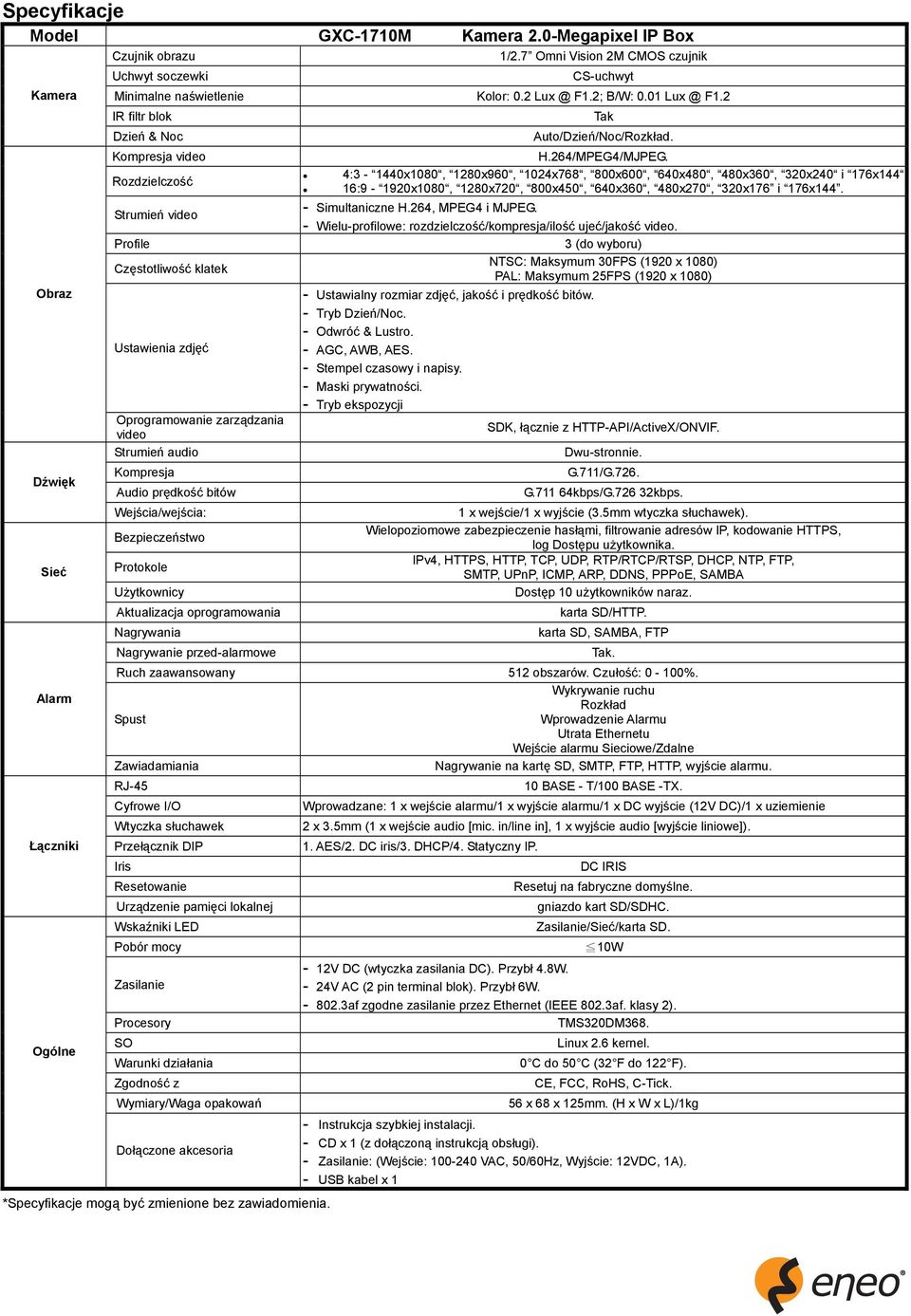

5 Specyfikacje Model GXC-1710M Kamera 2.0-Megapixel IP Box Czujnik obrazu 1/2.7 Omni Vision 2M CMOS czujnik Kamera Obraz Dźwięk Sieć Alarm Łączniki Ogólne Uchwyt soczewki CS-uchwyt Minimalne naświetlenie Kolor: 0.2 F1.2; B/W: 0.01 F1.2 IR filtr blok Dzień & Noc Kompresja video Rozdzielczość Strumień video Profile Częstotliwość klatek Ustawienia zdjęć Oprogramowanie zarządzania video Strumień audio Kompresja Audio prędkość bitów Wejścia/wejścia: Bezpieczeństwo Protokole Użytkownicy Aktualizacja oprogramowania Nagrywania Nagrywanie przed-alarmowe Auto/Dzień/Noc/Rozkład. H.264/MPEG4/MJPEG. 4:3-1440x1080, 1280x960, 1024x768, 800x600, 640x480, 480x360, 320x240 i 176x144 16:9-1920x1080, 1280x720, 800x450, 640x360, 480x270, 320x176 i 176x Simultaniczne H.264, MPEG4 i MJPEG. - Wielu-profilowe: rozdzielczość/kompresja/ilość ujeć/jakość video. 3 (do wyboru) - Ustawialny rozmiar zdjęć, jakość i prędkość bitów. - Tryb Dzień/Noc. - Odwróć & Lustro. - AGC, AWB, AES. - Stempel czasowy i napisy. - Maski prywatności. - Tryb ekspozycji NTSC: Maksymum 30FPS (1920 x 1080) PAL: Maksymum 25FPS (1920 x 1080) SDK, łącznie z HTTP-API/ActiveX/ONVIF. Dwu-stronnie. G.711/G.726. G kbps/G kbps. 1 x wejście/1 x wyjście (3.5mm wtyczka słuchawek). Wielopoziomowe zabezpieczenie hasłąmi, filtrowanie adresów IP, kodowanie HTTPS, log Dostępu użytkownika. IPv4, HTTPS, HTTP, TCP, UDP, RTP/RTCP/RTSP, DHCP, NTP, FTP, SMTP, UPnP, ICMP, ARP, DDNS, PPPoE, SAMBA Dostęp 10 użytkowników naraz. karta SD/HTTP. karta SD, SAMBA, FTP Ruch zaawansowany 512 obszarów. Czułość: 0-100%. Wykrywanie ruchu Rozkład Spust Wprowadzenie Alarmu Utrata Ethernetu Wejście alarmu Sieciowe/Zdalne Zawiadamiania Nagrywanie na kartę SD, SMTP, FTP, HTTP, wyjście alarmu. RJ-45 Cyfrowe I/O Wtyczka słuchawek Przełącznik DIP Iris Resetowanie Urządzenie pamięci lokalnej Wskaźniki LED Pobór mocy Zasilanie Procesory SO Warunki działania Zgodność z Wymiary/Waga opakowań Dołączone akcesoria *Specyfikacje mogą być zmienione bez zawiadomienia.. 10 BASE - T/100 BASE -TX. Wprowadzane: 1 x wejście alarmu/1 x wyjście alarmu/1 x DC wyjście (12V DC)/1 x uziemienie 2 x 3.5mm (1 x wejście audio [mic. in/line in], 1 x wyjście audio [wyjście liniowe]). 1. AES/2. DC iris/3. DHCP/4. Statyczny IP. - 12V DC (wtyczka zasilania DC). Przybł 4.8W. - 24V AC (2 pin terminal blok). Przybł 6W. DC IRIS Resetuj na fabryczne domyślne. gniazdo kart SD/SDHC. Zasilanie/Sieć/karta SD. 10W af zgodne zasilanie przez Ethernet (IEEE 802.3af. klasy 2). TMS320DM368. Linux 2.6 kernel. 0 C do 50 C (32 F do 122 F). CE, FCC, RoHS, C-Tick. 56 x 68 x 125mm. (H x W x L)/1kg - Instrukcja szybkiej instalacji. - CD x 1 (z dołączoną instrukcją obsługi). - Zasilanie: (Wejście: VAC, 50/60Hz, Wyjście: 12VDC, 1A). - USB kabel x 1

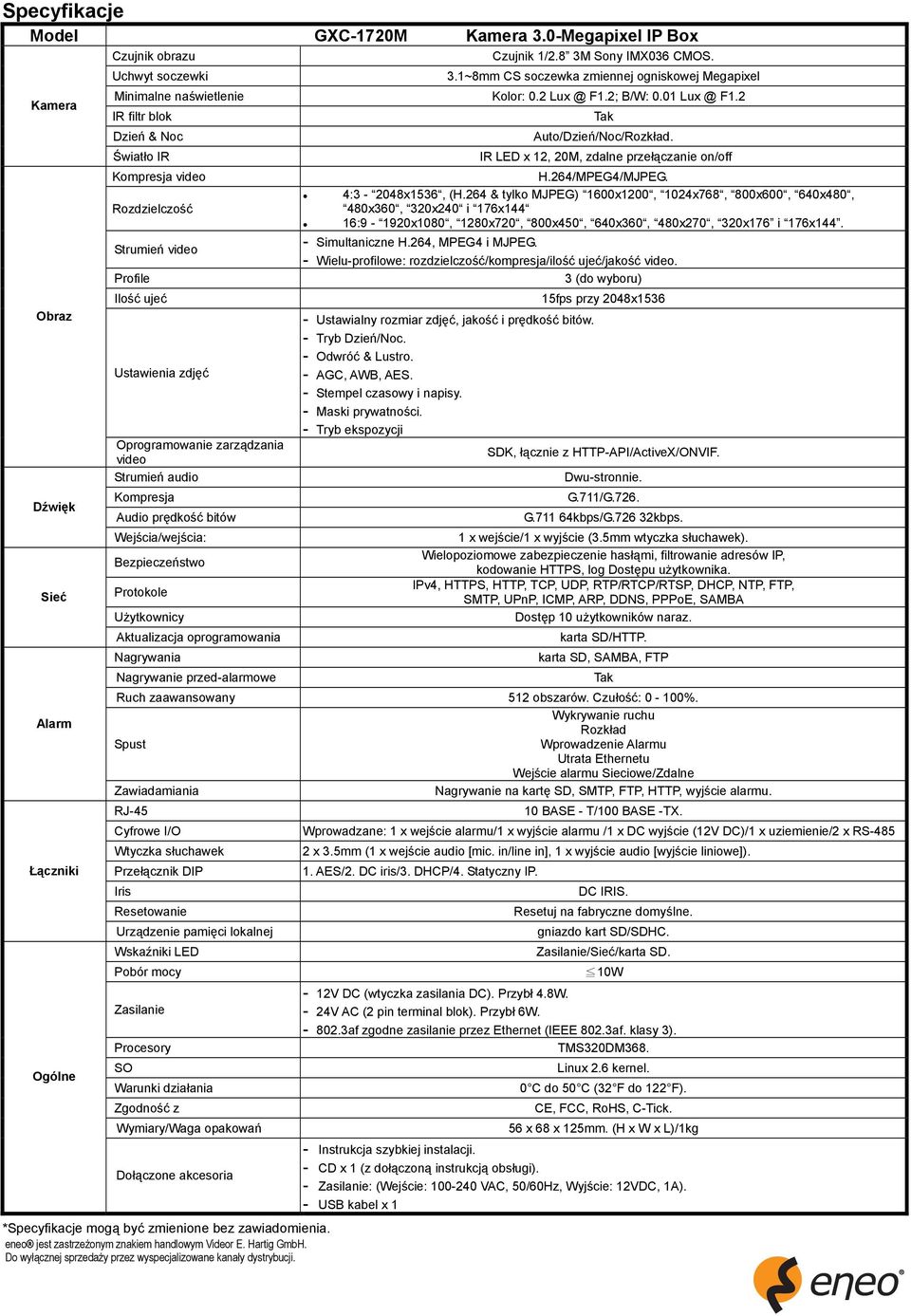

6 Specyfikacje Model GXC-1720M Kamera 3.0-Megapixel IP Box Czujnik obrazu Czujnik 1/2.8 3M Sony IMX036 CMOS. Kamera Obraz Dźwięk Sieć Alarm Łączniki Ogólne Uchwyt soczewki 3.1~8mm CS soczewka zmiennej ogniskowej Megapixel Minimalne naświetlenie Kolor: 0.2 F1.2; B/W: 0.01 F1.2 IR filtr blok Dzień & Noc Światło IR Kompresja video Rozdzielczość Strumień video Profile Ilość ujeć Ustawienia zdjęć Oprogramowanie zarządzania video Strumień audio Kompresja Audio prędkość bitów Wejścia/wejścia: Bezpieczeństwo Protokole Użytkownicy Aktualizacja oprogramowania Nagrywania Nagrywanie przed-alarmowe Auto/Dzień/Noc/Rozkład. IR LED x 12, 20M, zdalne przełączanie on/off H.264/MPEG4/MJPEG. 4:3-2048x1536, (H.264 & tylko MJPEG) 1600x1200, 1024x768, 800x600, 640x480, 480x360, 320x240 i 176x144 16:9-1920x1080, 1280x720, 800x450, 640x360, 480x270, 320x176 i 176x Simultaniczne H.264, MPEG4 i MJPEG. - Wielu-profilowe: rozdzielczość/kompresja/ilość ujeć/jakość video. 3 (do wyboru) - Ustawialny rozmiar zdjęć, jakość i prędkość bitów. - Tryb Dzień/Noc. - Odwróć & Lustro. - AGC, AWB, AES. - Stempel czasowy i napisy. - Maski prywatności. - Tryb ekspozycji 15fps przy 2048x1536 SDK, łącznie z HTTP-API/ActiveX/ONVIF. Dwu-stronnie. G.711/G.726. G kbps/G kbps. 1 x wejście/1 x wyjście (3.5mm wtyczka słuchawek). Wielopoziomowe zabezpieczenie hasłąmi, filtrowanie adresów IP, kodowanie HTTPS, log Dostępu użytkownika. IPv4, HTTPS, HTTP, TCP, UDP, RTP/RTCP/RTSP, DHCP, NTP, FTP, SMTP, UPnP, ICMP, ARP, DDNS, PPPoE, SAMBA Dostęp 10 użytkowników naraz. karta SD/HTTP. karta SD, SAMBA, FTP Ruch zaawansowany 512 obszarów. Czułość: 0-100%. Wykrywanie ruchu Rozkład Spust Wprowadzenie Alarmu Utrata Ethernetu Wejście alarmu Sieciowe/Zdalne Zawiadamiania Nagrywanie na kartę SD, SMTP, FTP, HTTP, wyjście alarmu. RJ-45 Cyfrowe I/O Wtyczka słuchawek Przełącznik DIP Iris Resetowanie Urządzenie pamięci lokalnej Wskaźniki LED Pobór mocy Zasilanie Procesory SO Warunki działania Zgodność z Wymiary/Waga opakowań Dołączone akcesoria *Specyfikacje mogą być zmienione bez zawiadomienia. eneo jest zastrzeżonym znakiem handlowym Videor E. Hartig GmbH. Do wyłącznej sprzedaży przez wyspecjalizowane kanały dystrybucji. 10 BASE - T/100 BASE -TX. Wprowadzane: 1 x wejście alarmu/1 x wyjście alarmu /1 x DC wyjście (12V DC)/1 x uziemienie/2 x RS x 3.5mm (1 x wejście audio [mic. in/line in], 1 x wyjście audio [wyjście liniowe]). 1. AES/2. DC iris/3. DHCP/4. Statyczny IP. - 12V DC (wtyczka zasilania DC). Przybł 4.8W. - 24V AC (2 pin terminal blok). Przybł 6W. DC IRIS. Resetuj na fabryczne domyślne. gniazdo kart SD/SDHC. Zasilanie/Sieć/karta SD. 10W af zgodne zasilanie przez Ethernet (IEEE 802.3af. klasy 3). TMS320DM368. Linux 2.6 kernel. 0 C do 50 C (32 F do 122 F). CE, FCC, RoHS, C-Tick. 56 x 68 x 125mm. (H x W x L)/1kg - Instrukcja szybkiej instalacji. - CD x 1 (z dołączoną instrukcją obsługi). - Zasilanie: (Wejście: VAC, 50/60Hz, Wyjście: 12VDC, 1A). - USB kabel x 1
