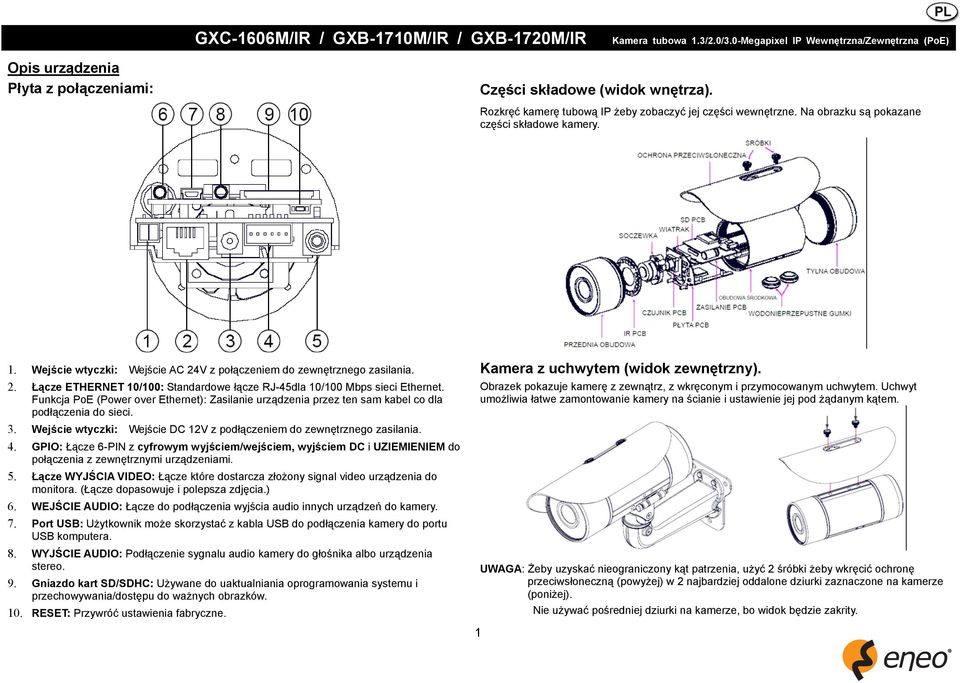

1 GXC-1606M/IR / GXB-1710M/IR / GXB-1720M/IR Kamera tubowa 1.3/2.0/3.0-Megapixel IP Wewnętrzna/Zewnętrzna (PoE) Opis urządzenia Płyta z połączeniami: Części składowe (widok wnętrza). Rozkręć kamerę tubową IP żeby zobaczyć jej części wewnętrzne. Na obrazku są pokazane części składowe kamery. 1. Wejście wtyczki: Wejście AC 24V z połączeniem do zewnętrznego zasilania. 2. Łącze ETHERNET 10/100: Standardowe łącze RJ-45dla 10/100 Mbps sieci Ethernet. Funkcja PoE (Power over Ethernet): Zasilanie urządzenia przez ten sam kabel co dla podłączenia do sieci. 3. Wejście wtyczki: Wejście DC 12V z podłączeniem do zewnętrznego zasilania. 4. GPIO: Łącze 6-PIN z cyfrowym wyjściem/wejściem, wyjściem DC i UZIEMIENIEM do połączenia z zewnętrznymi urządzeniami. 5. Łącze WYJŚCIA VIDEO: Łącze które dostarcza złożony signal video urządzenia do monitora. (Łącze dopasowuje i polepsza zdjęcia.) 6. WEJŚCIE AUDIO: Łącze do podłączenia wyjścia audio innych urządzeń do kamery. 7. Port USB: Użytkownik może skorzystać z kabla USB do podłączenia kamery do portu USB komputera. 8. WYJŚCIE AUDIO: Podłączenie sygnalu audio kamery do głośnika albo urządzenia stereo. 9. Gniazdo kart SD/SDHC: Używane do uaktualniania oprogramowania systemu i przechowywania/dostępu do ważnych obrazków. 10. RESET: Przywróć ustawienia fabryczne. 1 Kamera z uchwytem (widok zewnętrzny). Obrazek pokazuje kamerę z zewnątrz, z wkręconym i przymocowanym uchwytem. Uchwyt umożliwia łatwe zamontowanie kamery na ścianie i ustawienie jej pod żądanym kątem. UWAGA: Żeby uzyskać nieograniczony kąt patrzenia, użyć 2 śróbki żeby wkręcić ochronę przeciwsłoneczną (powyżej) w 2 najbardziej oddalone dziurki zaznaczone na kamerze (poniżej). Nie używać pośredniej dziurki na kamerze, bo widok będzie zakrity.

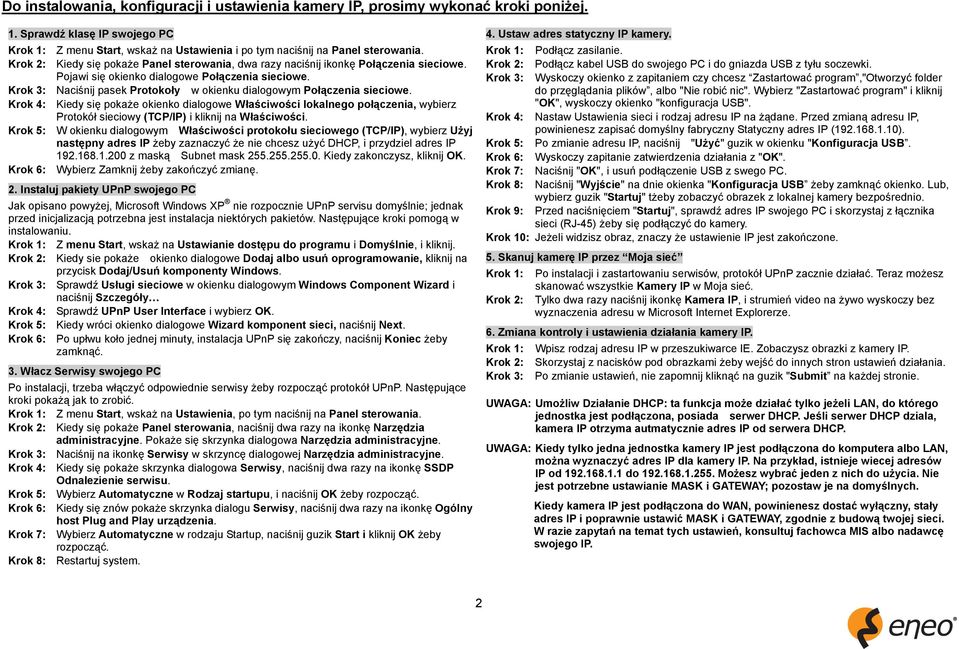

2 Do instalowania, konfiguracji i ustawienia kamery IP, prosimy wykonać kroki poniżej. 1. Sprawdź klasę IP swojego PC Krok 1: Z menu Start, wskaż na Ustawienia i po tym naciśnij na Panel sterowania. Krok 2: Kiedy się pokaże Panel sterowania, dwa razy naciśnij ikonkę Połączenia sieciowe. Pojawi się okienko dialogowe Połączenia sieciowe. Krok 3: Naciśnij pasek Protokoły w okienku dialogowym Połączenia sieciowe. Krok 4: Kiedy się pokaże okienko dialogowe Właściwości lokalnego połączenia, wybierz Protokół sieciowy (TCP/IP) i kliknij na Właściwości. Krok 5: W okienku dialogowym Właściwości protokołu sieciowego (TCP/IP), wybierz Użyj następny adres IP żeby zaznaczyć że nie chcesz użyć DHCP, i przydziel adres IP z maską Subnet mask Kiedy zakonczysz, kliknij OK. Krok 6: Wybierz Zamknij żeby zakończyć zmianę. 2. Instaluj pakiety UPnP swojego PC Jak opisano powyżej, Microsoft Windows XP nie rozpocznie UPnP servisu domyślnie; jednak przed inicjalizacją potrzebna jest instalacja niektórych pakietów. Następujące kroki pomogą w instalowaniu. Krok 1: Z menu Start, wskaż na Ustawianie dostępu do programu i Domyślnie, i kliknij. Krok 2: Kiedy sie pokaże okienko dialogowe Dodaj albo usuń oprogramowanie, kliknij na przycisk Dodaj/Usuń komponenty Windows. Krok 3: Sprawdź Usługi sieciowe w okienku dialogowym Windows Component Wizard i naciśnij Szczegóły Krok 4: Sprawdź UPnP User Interface i wybierz OK. Krok 5: Kiedy wróci okienko dialogowe Wizard komponent sieci, naciśnij Next. Krok 6: Po upłwu koło jednej minuty, instalacja UPnP się zakończy, naciśnij Koniec żeby zamknąć. 3. Włacz Serwisy swojego PC Po instalacji, trzeba włączyć odpowiednie serwisy żeby rozpocząć protokół UPnP. Następujące kroki pokażą jak to zrobić. Krok 1: Z menu Start, wskaż na Ustawienia, po tym naciśnij na Panel sterowania. Krok 2: Kiedy się pokaże Panel sterowania, naciśnij dwa razy na ikonkę Narzędzia administracyjne. Pokaże się skrzynka dialogowa Narzędzia administracyjne. Krok 3: Naciśnij na ikonkę Serwisy w skrzyncę dialogowej Narzędzia administracyjne. Krok 4: Kiedy się pokaże skrzynka dialogowa Serwisy, naciśnij dwa razy na ikonkę SSDP Odnalezienie serwisu. Krok 5: Wybierz Automatyczne w Rodzaj startupu, i naciśnij OK żeby rozpocząć. Krok 6: Kiedy się znów pokaże skrzynka dialogu Serwisy, naciśnij dwa razy na ikonkę Ogólny host Plug and Play urządzenia. Krok 7: Wybierz Automatyczne w rodzaju Startup, naciśnij guzik Start i kliknij OK żeby rozpocząć. Krok 8: Restartuj system. 4. Ustaw adres statyczny IP kamery. Krok 1: Podłącz zasilanie. Krok 2: Podłącz kabel USB do swojego PC i do gniazda USB z tyłu soczewki. Krok 3: Wyskoczy okienko z zapitaniem czy chcesz Zastartować program,"otworzyć folder do przęglądania plików, albo "Nie robić nic". Wybierz "Zastartować program" i kliknij "OK", wyskoczy okienko "konfiguracja USB". Krok 4: Nastaw Ustawienia sieci i rodzaj adresu IP na żądane. Przed zmianą adresu IP, powinienesz zapisać domyślny fabryczny Statyczny adres IP ( ). Krok 5: Po zmianie adresu IP, naciśnij "Użyć" guzik w okienku "Konfiguracja USB. Krok 6: Wyskoczy zapitanie zatwierdzenia działania z "OK". Krok 7: Naciśnij "OK", i usuń podłączenie USB z swego PC. Krok 8: Naciśnij "Wyjście" na dnie okienka "Konfiguracja USB żeby zamknąć okienko. Lub, wybierz guzik "Startuj" tżeby zobaczyć obrazek z lokalnej kamery bezpośrednio. Krok 9: Przed naciśnięciem "Startuj", sprawdź adres IP swojego PC i skorzystaj z łącznika sieci (RJ-45) żeby się podłączyć do kamery. Krok 10: Jeżeli widzisz obraz, znaczy że ustawienie IP jest zakończone. 5. Skanuj kamerę IP przez Moja sieć Krok 1: Krok 2: Po instalacji i zastartowaniu serwisów, protokół UPnP zacznie działać. Teraz możesz skanować wszystkie Kamery IP w Moja sieć. Tylko dwa razy naciśnij ikonkę Kamera IP, i strumień video na żywo wyskoczy bez wyznaczenia adresu w Microsoft Internet Explorerze. 6. Zmiana kontroly i ustawienia działania kamery IP. Krok 1: Wpisz rodzaj adresu IP w przeszukiwarce IE. Zobaczysz obrazki z kamery IP. Krok 2: Skorzystaj z nacisków pod obrazkami żeby wejść do innych stron ustawień działania. Krok 3: Po zmianie ustawień, nie zapomnij kliknąć na guzik "Submit na każdej stronie. UWAGA: Umożliw Działanie DHCP: ta funkcja może działać tylko jeżeli LAN, do którego jednostka jest podłączona, posiada serwer DHCP. Jeśli serwer DHCP dziala, kamera IP otrzyma autmatycznie adres IP od serwera DHCP. UWAGA: Kiedy tylko jedna jednostka kamery IP jest podłączona do komputera albo LAN, można wyznaczyć adres IP dla kamery IP. Na przykład, istnieje wiecej adresów IP od do Możesz wybrać jeden z nich do użycia. Nie jest potrzebne ustawianie MASK i GATEWAY; pozostaw je na domyślnych. Kiedy kamera IP jest podłączona do WAN, powinienesz dostać wyłączny, stały adres IP i poprawnie ustawić MASK i GATEWAY, zgodnie z budową twojej sieci. W razie zapytań na temat tych ustawień, konsultuj fachowca MIS albo nadawcę swojego IP. 2

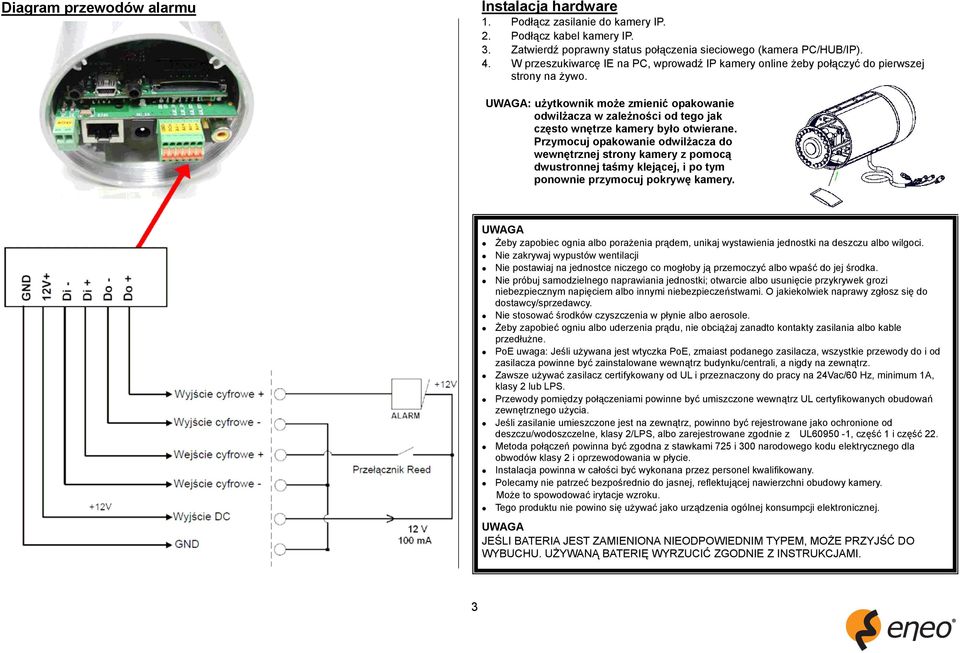

3 Diagram przewodów alarmu Instalacja hardware 1. Podłącz zasilanie do kamery IP. 2. Podłącz kabel kamery IP. 3. Zatwierdź poprawny status połączenia sieciowego (kamera PC/HUB/IP). 4. W przeszukiwarcę IE na PC, wprowadź IP kamery online żeby połączyć do pierwszej strony na żywo. UWAGA: użytkownik może zmienić opakowanie odwilżacza w zależności od tego jak często wnętrze kamery było otwierane. Przymocuj opakowanie odwilżacza do wewnętrznej strony kamery z pomocą dwustronnej taśmy klejącej, i po tym ponownie przymocuj pokrywę kamery. UWAGA Żeby zapobiec ognia albo porażenia prądem, unikaj wystawienia jednostki na deszczu albo wilgoci. Nie zakrywaj wypustów wentilacji Nie postawiaj na jednostce niczego co mogłoby ją przemoczyć albo wpaść do jej środka. Nie próbuj samodzielnego naprawiania jednostki; otwarcie albo usunięcie przykrywek grozi niebezpiecznym napięciem albo innymi niebezpieczeństwami. O jakiekolwiek naprawy zgłosz się do dostawcy/sprzedawcy. Nie stosować środków czyszczenia w płynie albo aerosole. Żeby zapobieć ogniu albo uderzenia prądu, nie obciążaj zanadto kontakty zasilania albo kable przedłużne. PoE uwaga: Jeśli używana jest wtyczka PoE, zmaiast podanego zasilacza, wszystkie przewody do i od zasilacza powinne być zainstalowane wewnątrz budynku/centrali, a nigdy na zewnątrz. Zawsze używać zasilacz certifykowany od UL i przeznaczony do pracy na 24Vac/60 Hz, minimum 1A, klasy 2 lub LPS. Przewody pomiędzy połączeniami powinne być umiszczone wewnątrz UL certyfikowanych obudowań zewnętrznego użycia. Jeśli zasilanie umieszczone jest na zewnątrz, powinno być rejestrowane jako ochronione od deszczu/wodoszczelne, klasy 2/LPS, albo zarejestrowane zgodnie z UL , część 1 i część 22. Metoda połączeń powinna być zgodna z stawkami 725 i 300 narodowego kodu elektrycznego dla obwodów klasy 2 i oprzewodowania w płycie. Instalacja powinna w całości być wykonana przez personel kwalifikowany. Polecamy nie patrzeć bezpośrednio do jasnej, reflektującej nawierzchni obudowy kamery. Może to spowodować irytacje wzroku. Tego produktu nie powino się używać jako urządzenia ogólnej konsumpcji elektronicznej. UWAGA JEŚLI BATERIA JEST ZAMIENIONA NIEODPOWIEDNIM TYPEM, MOŻE PRZYJŚĆ DO WYBUCHU. UŻYWANĄ BATERIĘ WYRZUCIĆ ZGODNIE Z INSTRUKCJAMI. 3

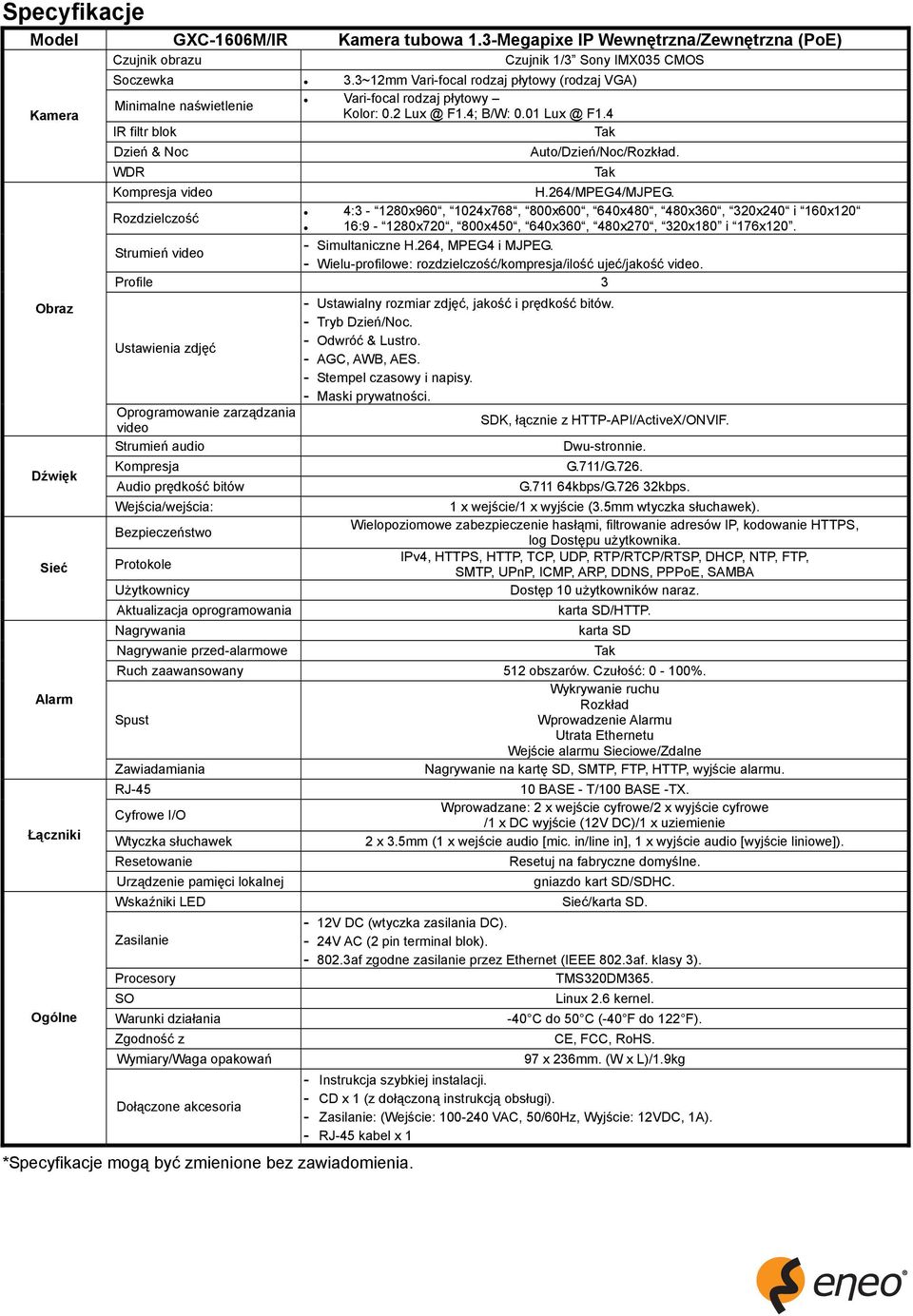

4 Specyfikacje Model GXC-1606M/IR Kamera tubowa 1.3-Megapixe IP Wewnętrzna/Zewnętrzna (PoE) Czujnik obrazu Czujnik 1/3 Sony IMX035 CMOS Kamera Obraz Dźwięk Sieć Alarm Łączniki Ogólne Soczewka 3.3~12mm Vari-focal rodzaj płytowy (rodzaj VGA) Minimalne naświetlenie Vari-focal rodzaj płytowy Kolor: 0.2 F1.4; B/W: 0.01 F1.4 IR filtr blok Dzień & Noc WDR Kompresja video Rozdzielczość Strumień video Auto/Dzień/Noc/Rozkład. H.264/MPEG4/MJPEG. 4:3-1280x960, 1024x768, 800x600, 640x480, 480x360, 320x240 i 160x120 16:9-1280x720, 800x450, 640x360, 480x270, 320x180 i 176x Simultaniczne H.264, MPEG4 i MJPEG. - Wielu-profilowe: rozdzielczość/kompresja/ilość ujeć/jakość video. Profile 3 Ustawienia zdjęć Oprogramowanie zarządzania video Strumień audio Kompresja Audio prędkość bitów Wejścia/wejścia: Bezpieczeństwo Protokole Użytkownicy Aktualizacja oprogramowania Nagrywania Nagrywanie przed-alarmowe - Ustawialny rozmiar zdjęć, jakość i prędkość bitów. - Tryb Dzień/Noc. - Odwróć & Lustro. - AGC, AWB, AES. - Stempel czasowy i napisy. - Maski prywatności. SDK, łącznie z HTTP-API/ActiveX/ONVIF. Dwu-stronnie. G.711/G.726. G kbps/G kbps. 1 x wejście/1 x wyjście (3.5mm wtyczka słuchawek). Wielopoziomowe zabezpieczenie hasłąmi, filtrowanie adresów IP, kodowanie HTTPS, log Dostępu użytkownika. IPv4, HTTPS, HTTP, TCP, UDP, RTP/RTCP/RTSP, DHCP, NTP, FTP, SMTP, UPnP, ICMP, ARP, DDNS, PPPoE, SAMBA Dostęp 10 użytkowników naraz. karta SD/HTTP. karta SD Ruch zaawansowany 512 obszarów. Czułość: 0-100%. Wykrywanie ruchu Rozkład Spust Wprowadzenie Alarmu Utrata Ethernetu Wejście alarmu Sieciowe/Zdalne Zawiadamiania Nagrywanie na kartę SD, SMTP, FTP, HTTP, wyjście alarmu. RJ-45 Cyfrowe I/O Wtyczka słuchawek Resetowanie Urządzenie pamięci lokalnej Wskaźniki LED Zasilanie Procesory SO Warunki działania Zgodność z Wymiary/Waga opakowań Dołączone akcesoria 10 BASE - T/100 BASE -TX. Wprowadzane: 2 x wejście cyfrowe/2 x wyjście cyfrowe /1 x DC wyjście (12V DC)/1 x uziemienie 2 x 3.5mm (1 x wejście audio [mic. in/line in], 1 x wyjście audio [wyjście liniowe]). - 12V DC (wtyczka zasilania DC). - 24V AC (2 pin terminal blok). *Specyfikacje mogą być zmienione bez zawiadomienia. Resetuj na fabryczne domyślne. gniazdo kart SD/SDHC. Sieć/karta SD af zgodne zasilanie przez Ethernet (IEEE 802.3af. klasy 3). TMS320DM365. Linux 2.6 kernel. -40 C do 50 C (-40 F do 122 F). CE, FCC, RoHS. 97 x 236mm. (W x L)/1.9kg - Instrukcja szybkiej instalacji. - CD x 1 (z dołączoną instrukcją obsługi). - Zasilanie: (Wejście: VAC, 50/60Hz, Wyjście: 12VDC, 1A). - RJ-45 kabel x 1

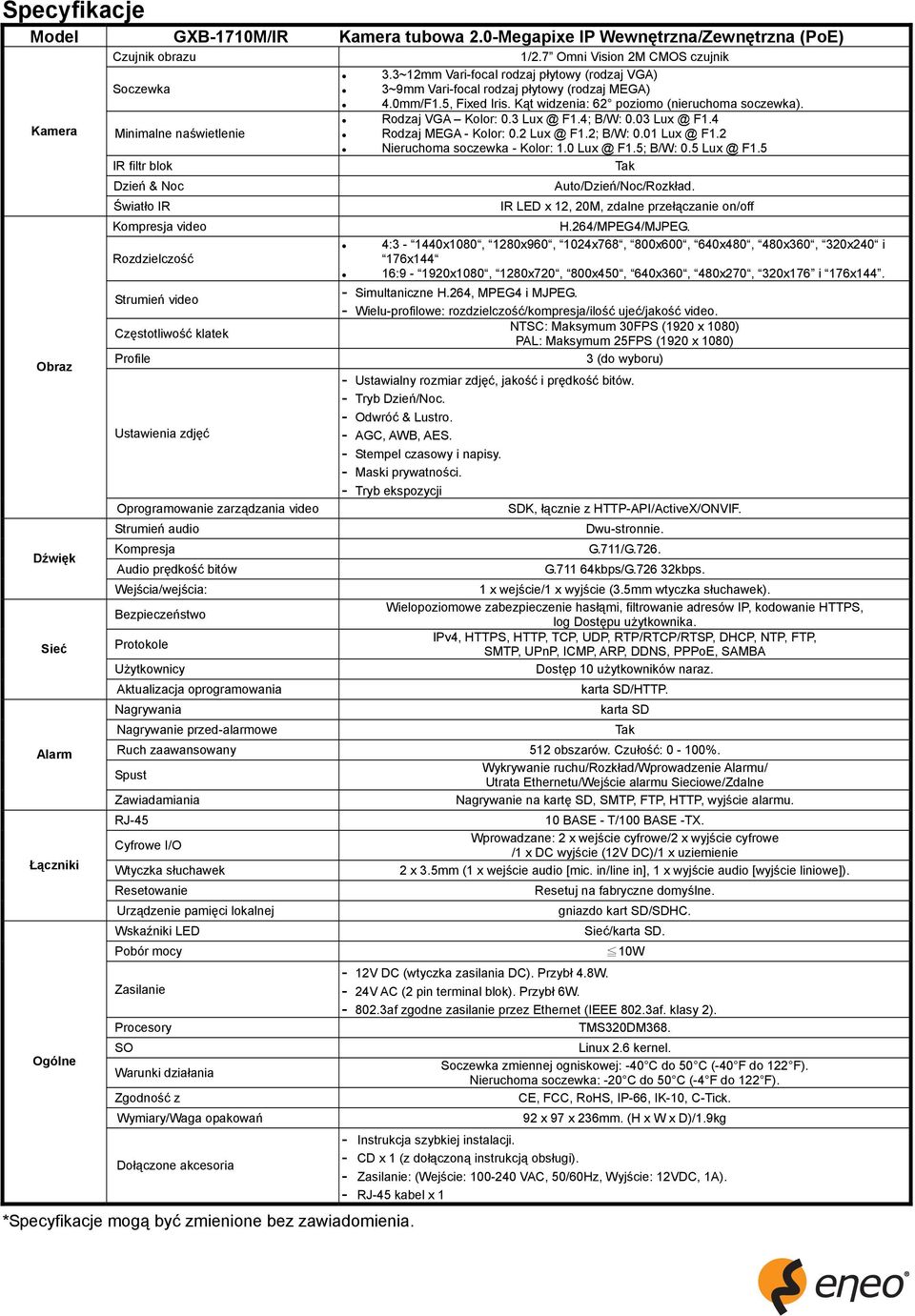

5 Specyfikacje Model GXB-1710M/IR Kamera tubowa 2.0-Megapixe IP Wewnętrzna/Zewnętrzna (PoE) Czujnik obrazu 1/2.7 Omni Vision 2M CMOS czujnik Kamera Obraz Dźwięk Sieć Alarm Łączniki Ogólne Soczewka Minimalne naświetlenie IR filtr blok Dzień & Noc Światło IR Kompresja video Rozdzielczość Strumień video Częstotliwość klatek Profile Ustawienia zdjęć Oprogramowanie zarządzania video Strumień audio Kompresja Audio prędkość bitów Wejścia/wejścia: Bezpieczeństwo Protokole 3.3~12mm Vari-focal rodzaj płytowy (rodzaj VGA) 3~9mm Vari-focal rodzaj płytowy (rodzaj MEGA) 4.0mm/F1.5, Fixed Iris. Kąt widzenia: 62 poziomo (nieruchoma soczewka). Rodzaj VGA Kolor: 0.3 F1.4; B/W: 0.03 F1.4 Rodzaj MEGA - Kolor: 0.2 F1.2; B/W: 0.01 F1.2 Nieruchoma soczewka - Kolor: 1.0 F1.5; B/W: 0.5 F1.5 Auto/Dzień/Noc/Rozkład. IR LED x 12, 20M, zdalne przełączanie on/off H.264/MPEG4/MJPEG. 4:3-1440x1080, 1280x960, 1024x768, 800x600, 640x480, 480x360, 320x240 i 176x144 16:9-1920x1080, 1280x720, 800x450, 640x360, 480x270, 320x176 i 176x Simultaniczne H.264, MPEG4 i MJPEG. - Wielu-profilowe: rozdzielczość/kompresja/ilość ujeć/jakość video. NTSC: Maksymum 30FPS (1920 x 1080) PAL: Maksymum 25FPS (1920 x 1080) 3 (do wyboru) - Ustawialny rozmiar zdjęć, jakość i prędkość bitów. - Tryb Dzień/Noc. - Odwróć & Lustro. - AGC, AWB, AES. - Stempel czasowy i napisy. - Maski prywatności. - Tryb ekspozycji SDK, łącznie z HTTP-API/ActiveX/ONVIF. Dwu-stronnie. G.711/G.726. G kbps/G kbps. 1 x wejście/1 x wyjście (3.5mm wtyczka słuchawek). Wielopoziomowe zabezpieczenie hasłąmi, filtrowanie adresów IP, kodowanie HTTPS, log Dostępu użytkownika. IPv4, HTTPS, HTTP, TCP, UDP, RTP/RTCP/RTSP, DHCP, NTP, FTP, SMTP, UPnP, ICMP, ARP, DDNS, PPPoE, SAMBA Użytkownicy Dostęp 10 użytkowników naraz. Aktualizacja oprogramowania karta SD/HTTP. Nagrywania karta SD Nagrywanie przed-alarmowe Ruch zaawansowany 512 obszarów. Czułość: 0-100%. Spust Wykrywanie ruchu/rozkład/wprowadzenie Alarmu/ Utrata Ethernetu/Wejście alarmu Sieciowe/Zdalne Zawiadamiania Nagrywanie na kartę SD, SMTP, FTP, HTTP, wyjście alarmu. RJ BASE - T/100 BASE -TX. Cyfrowe I/O Wprowadzane: 2 x wejście cyfrowe/2 x wyjście cyfrowe /1 x DC wyjście (12V DC)/1 x uziemienie Wtyczka słuchawek 2 x 3.5mm (1 x wejście audio [mic. in/line in], 1 x wyjście audio [wyjście liniowe]). Resetowanie Resetuj na fabryczne domyślne. Urządzenie pamięci lokalnej gniazdo kart SD/SDHC. Wskaźniki LED Sieć/karta SD. Pobór mocy 10W Zasilanie Procesory SO Warunki działania Zgodność z Wymiary/Waga opakowań - 12V DC (wtyczka zasilania DC). Przybł 4.8W. - 24V AC (2 pin terminal blok). Przybł 6W af zgodne zasilanie przez Ethernet (IEEE 802.3af. klasy 2). TMS320DM368. Linux 2.6 kernel. Soczewka zmiennej ogniskowej: -40 C do 50 C (-40 F do 122 F). Nieruchoma soczewka: -20 C do 50 C (-4 F do 122 F). CE, FCC, RoHS, IP-66, IK-10, C-Tick. 92 x 97 x 236mm. (H x W x D)/1.9kg - Instrukcja szybkiej instalacji. - CD x 1 (z dołączoną instrukcją obsługi). Dołączone akcesoria - Zasilanie: (Wejście: VAC, 50/60Hz, Wyjście: 12VDC, 1A). - RJ-45 kabel x 1 *Specyfikacje mogą być zmienione bez zawiadomienia.

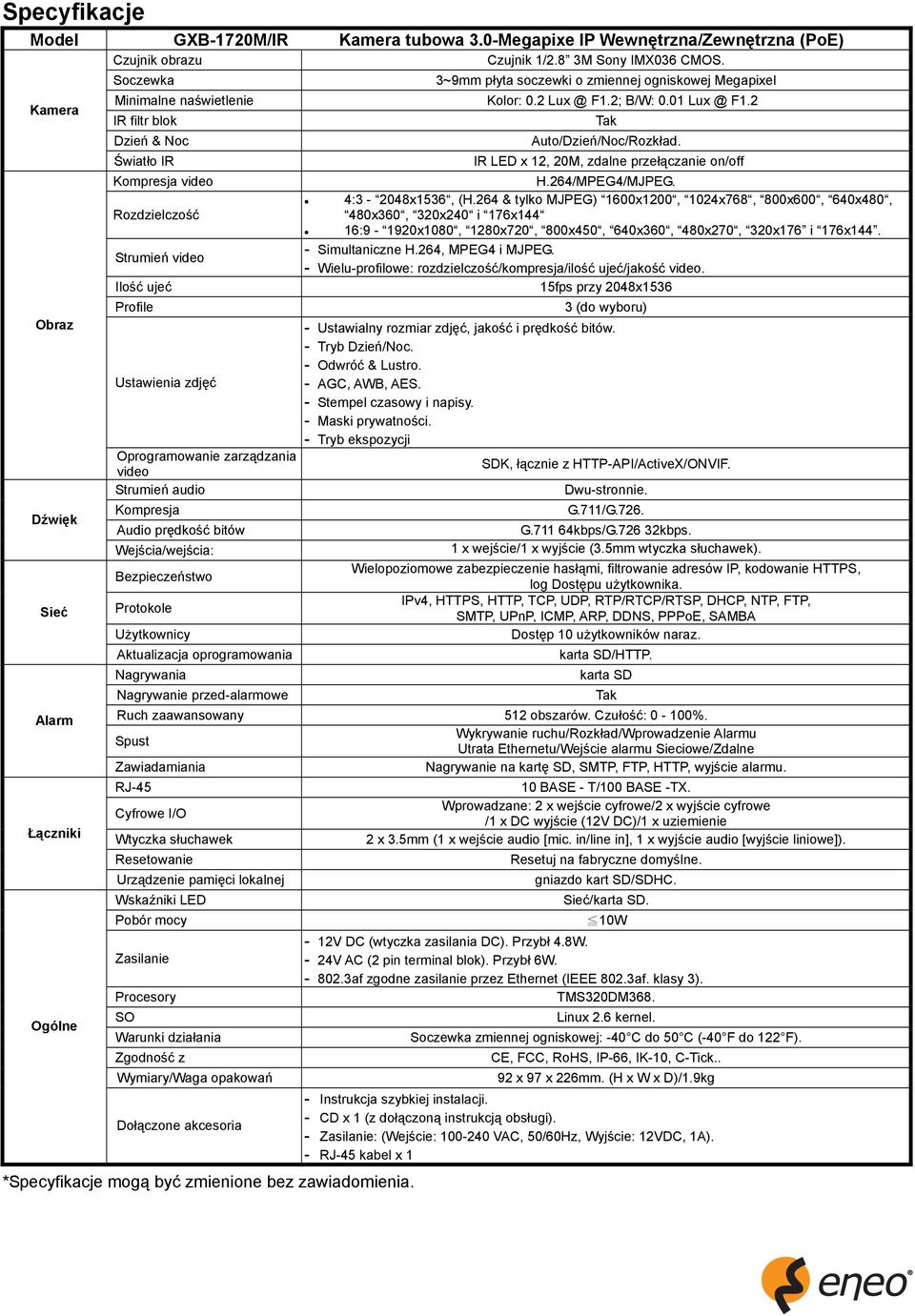

6 Specyfikacje Model GXB-1720M/IR Kamera tubowa 3.0-Megapixe IP Wewnętrzna/Zewnętrzna (PoE) Czujnik obrazu Czujnik 1/2.8 3M Sony IMX036 CMOS. Kamera Obraz Dźwięk Sieć Alarm Łączniki Ogólne Soczewka 3~9mm płyta soczewki o zmiennej ogniskowej Megapixel Minimalne naświetlenie Kolor: 0.2 F1.2; B/W: 0.01 F1.2 IR filtr blok Dzień & Noc Światło IR Kompresja video Rozdzielczość Strumień video Ilość ujeć Profile Ustawienia zdjęć Oprogramowanie zarządzania video Strumień audio Kompresja Audio prędkość bitów Wejścia/wejścia: Bezpieczeństwo Protokole Użytkownicy Aktualizacja oprogramowania Nagrywania Nagrywanie przed-alarmowe Auto/Dzień/Noc/Rozkład. IR LED x 12, 20M, zdalne przełączanie on/off H.264/MPEG4/MJPEG. 4:3-2048x1536, (H.264 & tylko MJPEG) 1600x1200, 1024x768, 800x600, 640x480, 480x360, 320x240 i 176x144 16:9-1920x1080, 1280x720, 800x450, 640x360, 480x270, 320x176 i 176x Simultaniczne H.264, MPEG4 i MJPEG. - Wielu-profilowe: rozdzielczość/kompresja/ilość ujeć/jakość video. 15fps przy 2048x (do wyboru) - Ustawialny rozmiar zdjęć, jakość i prędkość bitów. - Tryb Dzień/Noc. - Odwróć & Lustro. - AGC, AWB, AES. - Stempel czasowy i napisy. - Maski prywatności. - Tryb ekspozycji SDK, łącznie z HTTP-API/ActiveX/ONVIF. Dwu-stronnie. G.711/G.726. G kbps/G kbps. 1 x wejście/1 x wyjście (3.5mm wtyczka słuchawek). Wielopoziomowe zabezpieczenie hasłąmi, filtrowanie adresów IP, kodowanie HTTPS, log Dostępu użytkownika. IPv4, HTTPS, HTTP, TCP, UDP, RTP/RTCP/RTSP, DHCP, NTP, FTP, SMTP, UPnP, ICMP, ARP, DDNS, PPPoE, SAMBA Dostęp 10 użytkowników naraz. karta SD/HTTP. karta SD Ruch zaawansowany 512 obszarów. Czułość: 0-100%. Spust Wykrywanie ruchu/rozkład/wprowadzenie Alarmu Utrata Ethernetu/Wejście alarmu Sieciowe/Zdalne Zawiadamiania Nagrywanie na kartę SD, SMTP, FTP, HTTP, wyjście alarmu. RJ-45 Cyfrowe I/O Wtyczka słuchawek Resetowanie Urządzenie pamięci lokalnej Wskaźniki LED Pobór mocy Zasilanie Procesory SO Warunki działania Zgodność z Wymiary/Waga opakowań Dołączone akcesoria *Specyfikacje mogą być zmienione bez zawiadomienia. 10 BASE - T/100 BASE -TX. Wprowadzane: 2 x wejście cyfrowe/2 x wyjście cyfrowe /1 x DC wyjście (12V DC)/1 x uziemienie 2 x 3.5mm (1 x wejście audio [mic. in/line in], 1 x wyjście audio [wyjście liniowe]). - 12V DC (wtyczka zasilania DC). Przybł 4.8W. - 24V AC (2 pin terminal blok). Przybł 6W. Resetuj na fabryczne domyślne. gniazdo kart SD/SDHC. Sieć/karta SD. 10W af zgodne zasilanie przez Ethernet (IEEE 802.3af. klasy 3). TMS320DM368. Linux 2.6 kernel. Soczewka zmiennej ogniskowej: -40 C do 50 C (-40 F do 122 F). CE, FCC, RoHS, IP-66, IK-10, C-Tick.. 92 x 97 x 226mm. (H x W x D)/1.9kg - Instrukcja szybkiej instalacji. - CD x 1 (z dołączoną instrukcją obsługi). - Zasilanie: (Wejście: VAC, 50/60Hz, Wyjście: 12VDC, 1A). - RJ-45 kabel x 1
