1 Zakład Wielobranżowy TELVID Łódź ul. Franciszkańska 125 tel.: Faza: Temat: Obiekt: Projektant / Wykonawca: Projekt wykonawczy Projekt Sieci Strukturalnej Kajetany k. Warszawy ul. Mokra 17, Nadarzyn Z.W. TELVID ul. Franciszkańska 125, Łódź Projektował mgr inż. Andrzej Łyźniak Upr.: 167/93/WŁ Wykonał mgr inż. Krzysztof Pietrzak Lic.: Sprawdził: mgr inż. Stanisław Wojciechowski UPR: 406/88/WŁ WRZESIEŃ 2010

2 Spis treści 1. Część ogólna Inwestor Cel przedsięwzięcia Podstawa opracowania projektu Zakres rzeczowy projektu Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji PODSTAWA OPRACOWANIA Część techniczna Ogólna charakterystyka obiektu Opis rozwiązań technicznych Założenia użytkownika i przyjęta architektura rozwiązania Konfiguracja punktu logicznego Okablowanie poziome Prowadzenie okablowania poziomego Medium transmisyjne miedziane Sieć szkieletowa Medium transmisyjne Sieć telefoniczna Punkt dystrybucyjny Montaż urządzeń Wskazówki dla użytkownika Alternatywne propozycje Zasilanie systemu Zasilanie podstawowe Zasilanie rezerwowe Bilans Mocy... Błąd! Nie zdefiniowano zakładki. 7. Wykaz elementów Wykaz rysunków Strona 2

3 1. Część ogólna 1.1. Inwestor ul. Mokra 17, Kajetany k. Warszawy Nadarzyn Cel przedsięwzięcia Celem przedsięwzięcia jest opracowanie projektu wykonawczego Sieci Strukturalnej dla nowoprojektowanego budynku Międzynarodowego Centrum Słuchu i Mowy mieszczącego się w Kajetanach przy ul. Mokrej Podstawa opracowania projektu Podstawę opracowania projektu stanowią: podkłady budowlane, karty katalogowe i instrukcje urządzeń zastosowanych w projekcie, umowa na wykonanie dokumentacji, projekt budowlany Zakres rzeczowy projektu Zakres rzeczowy projektu obejmuje: ogólną charakterystykę obiektu, propozycję rozwiązań, organizację systemu obiekcie, wytyczne instalacji urządzeń, rozmieszczenie urządzeń na planach instalacji Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji 2. PODSTAWA OPRACOWANIA Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy okablowania strukturalnego. Normy europejskie dotyczące ogólnych wymagań oraz specyficznych dla środowiska biurowego: PN-EN :2009/A1:2010 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; Dodatkowe normy europejskie związane z planowaniem powołane w projekcie: PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1- Specyfikacja i zapewnienie jakości; PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 - Planowanie i wykonawstwo instalacji wewnątrz budynków; Strona 3

4 PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; Pozostałe normy europejskie powołane w projekcie: PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania - Badanie zainstalowanego okablowania łącznie z dodatkiem z 2009r; PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami normy PN-EN :2009 lub z adekwatnymi normami międzynarodowymi, tj. ISO/IEC 11801:2002/Am1:2008. Uwaga: W przypadku powołań normatywnych niedatowanych obowiązuje zawsze najnowsze wydanie cytowanej normy. Strona 4

5 2. Część techniczna 2.1. Ogólna charakterystyka obiektu Obiekt będący przedmiotem projektu jest budynkiem trzykondygnacyjnym, podpiwniczonym. Podział na strefy pożarowe: I strefa PIWNICA II strefa PERTER i I PIĘTRO III strefa PODDASZE Wysokość budynku 12 m (budynek ZL II niski): ilość kondygnacji nadziemne: 3 ilość kondygnacji podziemnych: 1 Powierzchnia wewnętrzna: PIWNICA 2.700,00 M2 PARTER 2.500,00 M2 I PIĘTRO 1.900,00 M2 II PIĘTRO (PODDASZE) 1.870,00 M Opis rozwiązań technicznych Wszystkie urządzenia i materiały użyte do realizacji projektowanych instalacji muszą być zgodne z obowiązującymi w Polsce normami i przepisami oraz posiadać odpowiednie certyfikaty, atesty i dopuszczenia. Wszelkie odstępstwa od wytycznych zawartych w projekcie należy pisemnie zgłosić Inżynierowi Kontraktu do akceptacji. Projektant celem pełniejszego zobrazowania rozwiązania projektowanego powołał się na konkretne urządzenia. Wszystkie urządzenia wskazane w projekcie są przykładowe, a odwołanie do nich miało na celu informować wykonawcę o standardzie zastosowanych do realizacji urządzeń, i w żadnym przypadku nie jest obowiązkowe. Zgodnie z zasadami zamówień publicznych można zastosować materiały i rozwiązania równoważne, to jest w żadnym stopniu nie obniżające standardu i nie zmieniające zasad i rozwiązań technicznych przyjętych w projekcie. W przypadku innych rozwiązań i elementów projektu należy pisemnie tj. z wykresami, tabelami porównawczymi charakterystyk udowodnić, że zastosowany typoszereg urządzeń spełnia zasadę wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku zagrożenia oraz zapewnia ochronę i bezpieczeństwo ludzi oraz urządzeń. Równoważność techniczną musi po weryfikacji potwierdzić w formie pisemnej przedstawiciel Inwestora lub Projektant Założenia użytkownika i przyjęta architektura rozwiązania Ilość stanowisk roboczych wynika z ustaleń roboczych i wskazówek Użytkownika końcowego, przy czym ich ostateczna i precyzyjna lokalizacja powinna być ustalona z wykonawcą okablowania przed rozpoczęciem prac; Maksymalna długość kabla instalacyjnego (tzw. łącza stałego) nie może przekroczyć 90 metrów; Minimalne wymagania elementów okablowania komputerowego to rzeczywista Kategoria 6 (komponenty)/ Klasa E (wydajność całego systemu) w wersji nieekranowanej; Strona 5

6 Okablowanie strukturalne zaprojektowano w oparciu o kabel U/UTP Kat.6 o paśmie przenoszenia 250MHz i średnicy żyły 23AWG; W punkcie dystrybucyjnym kabel ma być zakończony na modularnych panelach 24 port SL UTP (wys.1u) z klamrą podtrzymującą kable; Gniazda Użytkownika zaprojektowano na zestawach instalacyjnych z nieekranowanym modułem gniazda RJ45 kat.6 SL, uchwyt Mosaic 45; Budynek obsługiwany jest przez cztery Punkty Dystrybucyjne; Główny Punkt Dystrybucyjny GPD zaprojektowany w oparciu o 3 szafy dystrybucyjne stojące 19 wysokości roboczej 42 i wymiarach 800x1000[mm], Piętrowe punkty Dystrybucyjne PPD0, PPD1 oraz PPD2 zbudowane w oparciu o szafę (w przypadku PPD1 o dwie szafy) dystrybucyjną stojącą o wysokości roboczej 42U i wymiarach 800x800[mm]; System okablowania szkieletowego światłowodowego ma posiadać wydajność klasy OF 300 z kablem światłowodowym OM3 i być wykonany w oparciu o interfejs SC dupleksowy w konfiguracji wtyk-adapter-wtyk; System okablowania szkieletowego światłowodowego ma być prowadzony kablem XG/OM3 uniwersalny 8x50/125/900µm w osłonie niepalnej LSZH; Okablowanie szkieletowe telefoniczne zaprojektowane zostało w oparciu o kabel U/UTP 25 i 50 par kat.3, drut 24AWG 100 Ohm, LSZH; a następnie zakończone na panelach telefonicznych 25 i 50 portowych; Środowisko, w którym będzie instalowany osprzęt kablowy jest środowiskiem biurowym i zostało ono sklasyfikowane jako M1I1C1E1 (łagodne) wg. specyfikacji środowiska instalacji okablowania (MICE) zgodnie z PN-EN : Konfiguracja punktu logicznego Punkt logiczny PL oparty został na płycie czołowej skośnej (kątowej, z wyprowadzeniem na dół, na skos kabli przyłączeniowych, od strony ściany zaś, pionowo do góry kabla instalacyjnego w celu zagwarantowania najbardziej łagodnego prowadzenia kabli, a także zabezpieczenia przed ich załamywaniem pod wpływem własnego ciężaru lub przez montera podczas instalacji). Płyta czołowa ma posiadać samozamykające (po wyjęciu wtyku) klapki przeciwkurczowe oraz (w celach opisowych) w górnej części, widocznej dla Użytkownika, pola pozwalające na wprowadzenie opisu każdego modułu gniazda (numeracji portu) oddzielnie przy czym opisy muszą być zabezpieczone przeźroczystymi pokrywami (chroniącymi przed zamazaniem lub zabrudzeniem). Płyta czołowa ma być zgodna ze standardem uchwytu typu Mosaic (45x45mm), celem jak największej uniwersalności i możliwości adaptacji do dowolnego systemu i linii wzorniczej osprzętu elektroinstalacyjnego dowolnego producenta. W opisaną płytę czołową należy zamontować dwa moduły gniazd RJ45 Kat.6. Charakterystyka transmisyjna modułu gniazda ma być potwierdzona przez certyfikaty niezależnego laboratorium w paśmie do minimum 250HMz, w celu zapewnienia odpowiedniego zapasu parametrów transmisyjnych Okablowanie poziome Zadaniem instalacji teleinformatycznej jest zapewnienie transmisji danych poprzez okablowanie Klasy E / Kategorii 6. Strona 6

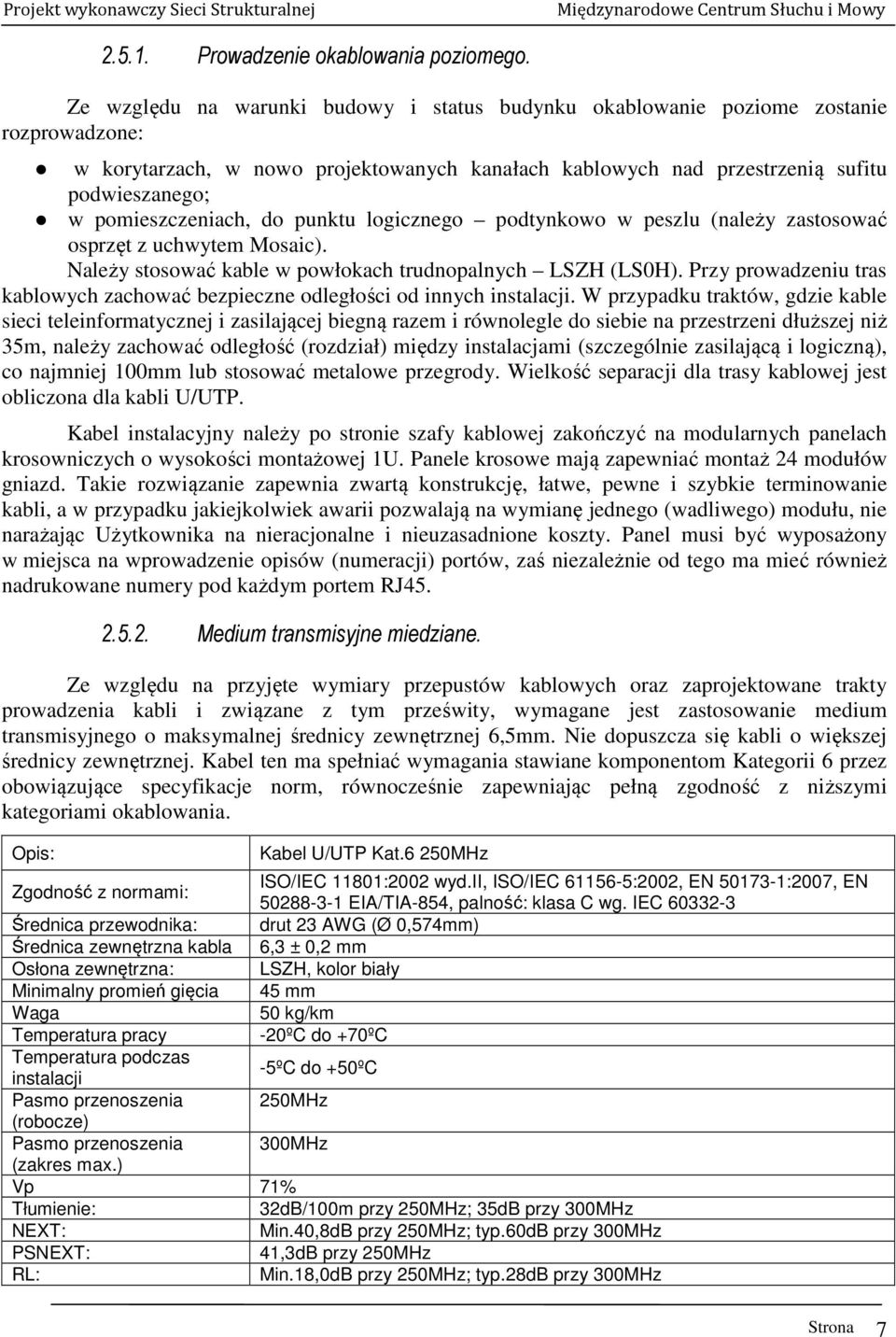

7 Prowadzenie okablowania poziomego. Ze względu na warunki budowy i status budynku okablowanie poziome zostanie rozprowadzone: w korytarzach, w nowo projektowanych kanałach kablowych nad przestrzenią sufitu podwieszanego; w pomieszczeniach, do punktu logicznego podtynkowo w peszlu (należy zastosować osprzęt z uchwytem Mosaic). Należy stosować kable w powłokach trudnopalnych LSZH (LS0H). Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną razem i równolegle do siebie na przestrzeni dłuższej niż 35m, należy zachować odległość (rozdział) między instalacjami (szczególnie zasilającą i logiczną), co najmniej 100mm lub stosować metalowe przegrody. Wielkość separacji dla trasy kablowej jest obliczona dla kabli U/UTP. Kabel instalacyjny należy po stronie szafy kablowej zakończyć na modularnych panelach krosowniczych o wysokości montażowej 1U. Panele krosowe mają zapewniać montaż 24 modułów gniazd. Takie rozwiązanie zapewnia zwartą konstrukcję, łatwe, pewne i szybkie terminowanie kabli, a w przypadku jakiejkolwiek awarii pozwalają na wymianę jednego (wadliwego) modułu, nie narażając Użytkownika na nieracjonalne i nieuzasadnione koszty. Panel musi być wyposażony w miejsca na wprowadzenie opisów (numeracji) portów, zaś niezależnie od tego ma mieć również nadrukowane numery pod każdym portem RJ Medium transmisyjne miedziane. Ze względu na przyjęte wymiary przepustów kablowych oraz zaprojektowane trakty prowadzenia kabli i związane z tym prześwity, wymagane jest zastosowanie medium transmisyjnego o maksymalnej średnicy zewnętrznej 6,5mm. Nie dopuszcza się kabli o większej średnicy zewnętrznej. Kabel ten ma spełniać wymagania stawiane komponentom Kategorii 6 przez obowiązujące specyfikacje norm, równocześnie zapewniając pełną zgodność z niższymi kategoriami okablowania. Opis: Kabel U/UTP Kat.6 250MHz Zgodność z normami: ISO/IEC 11801:2002 wyd.ii, ISO/IEC :2002, EN :2007, EN EIA/TIA-854, palność: klasa C wg. IEC Średnica przewodnika: drut 23 AWG (Ø 0,574mm) Średnica zewnętrzna kabla 6,3 ± 0,2 mm Osłona zewnętrzna: LSZH, kolor biały Minimalny promień gięcia 45 mm Waga 50 kg/km Temperatura pracy -20ºC do +70ºC Temperatura podczas instalacji -5ºC do +50ºC Pasmo przenoszenia 250MHz (robocze) Pasmo przenoszenia 300MHz (zakres max.) Vp 71% Tłumienie: 32dB/100m przy 250MHz; 35dB przy 300MHz NEXT: Min.40,8dB przy 250MHz; typ.60db przy 300MHz PSNEXT: 41,3dB przy 250MHz RL: Min.18,0dB przy 250MHz; typ.28db przy 300MHz Strona 7

8 ACR: 25dB przy 300MHz; Rezystancja pętli 16,5Ω / 100m stałoprądowej Opóźnienie propagacji 420ns / 100m Różnica opóźnienia 25ns / 100m propagacji Pojemność wzajemna 4,4 nf max. /100m Rezystancja izolacji 5 GOhm min. /km Rezystancja przewodnika 19 Ohm max. /100m 2.6. Sieć szkieletowa Okablowanie szkieletowe łączące punkty dystrybucyjne (sieć szkieletowa, okablowanie pionowe) zaprojektowano kablem światłowodowym wielomodowym (8 włóknowym kablem światłowodowym w osłonie trudnopalnej LSZH z włóknami wielomodowymi o rdzeniu 50/125µm. Aby zapewnić możliwość przesyłania nie tylko aktualnie stosowanych protokołów transmisyjnych, ale również długi okres działania sieci (z odpowiednim zapasem pasma przenoszenia) jako medium transmisyjne należy zastosować kabel światłowodowy wielomodowy 50/125µm z włóknami kategorii OM3, zalecanymi do transmisji gigabitowych i w ograniczonym stopniu do transmisji 10-gigabitowych (do 300m). Wymagane pasmo przenoszenia to 1500MHz*km przy fali 850nm i 500MHz*km przy fali 1300nm. Wymagane tłumienie włókna to <2,7db/km przy fali 850nm i <0,7dB/km przy fali 1300nm. Zastosowane przełącznice (panele krosowe) dla części światłowodowej zaprojektowano z interfejsem SC Medium transmisyjne Opis: Światłowód wielomodowy z włóknami 50/125µm; Kategoria OM3 Zgodność z normami: IEC część 1 i 2 (palność) IEC 6075 część 1 i 2 (emisja gazów trujących) IEC część 1 i 2 (emisja dymu), NES 713 (toksyczność) Konstrukcja: Właściwości mechaniczne: Parametry optyczne: Temperatura pracy ( C): Osłona zewnętrzna: 8 włókien 50/125µm w buforze 900 m w ścisłej tubie Liczba włókien Średnica zewnętrzna (mm) Ciężar (nom. kg/km) Naprężenia podczas instalacji (N) Odporność na zgniecenia (N) Tłumienie 850nm (db/km) Tłumienie 1300nm (db/km) Szerokość pasma przenoszenia przy fali 850nm (MHz*km) < 2,7 < 0,7 > 1500 > do +70 LSZH, kolor niebiesko-zielony Min. promień zgięcia podczas instalacji (mm) Szerokość pasma przenoszenia przy fali 1300nm (MHz*km) Strona 8

9 2.7. Sieć telefoniczna Okablowanie telefoniczne przy realizacji łączy telefonicznych zaplanowano wykorzystanie systemu okablowania poziomego oraz paneli telefonicznych systemu 110. Kabel wieloparowy nieekranowany kat.3 w szafie GPD należy rozszyć na panelu telefonicznym posiadających 25 lub 50 portów RJ45 z możliwością rozszycia do dwóch par na każdy port na płytce drukowanej PCB. Należy bezwzględnie zastosować kable wieloparowe kat.3 w osłonie zewnętrznej trudnopalnej (LSZH). Złącze IDC powinno umożliwiać rozszycie kabla o średnicy żyły mm. Każdy panel telefoniczny ma mieć wysokość montażową 1U i zawierać zintegrowaną prowadnicę, umożliwiającą przymocowanie kabli mających zakończenie na panelu Punkt dystrybucyjny Projektowaną instalację okablowania strukturalnego obsługuje: Główny Punkt Dystrybucyjny GPD piwnica Piętrowy Punkt Dystrybucyjny PPD0 parter Piętrowy Punkt Dystrybucyjny PPD1 pierwsze piętro Piętrowy Punkt Dystrybucyjny PPD2 drugie piętro Główny Punkt Dystrybucyjny stanowią trzy szafy stojące 42U x1000, ustawione na cokołach o wysokości 100mm i połączone bokami. Każda szafa kablowa ma mieć konstrukcje skręcaną, i być wykonana z blachy alucynkowo-krzemowej z katodową ochroną antykorozyjną. Wyposażenie: sześć listew nośnych, drzwi przednie oszklone, skrócone drzwi tylne z przepustem szczotkowym o wysokości 3U, dwie osłony boczne, osłona górną perforowana, zaślepkę filtracyjna, cztery regulowane stopki, szyna z kompletem linek uziemiających, panel wentylacyjny z czteroma wentylatorami oraz listwę zasilającą do zasilania urządzeń i wentylatora. Szafa, osłony boczne i tylna mają być zamykane na zamki z kluczami. Piętrowy Punkt Dystrybucyjny stanowi jedna lub dwie szafy stojące 42U x800, ustawione na cokołach o wysokości 100mm i połączone bokami. Każda szafa kablowa ma mieć konstrukcje skręcaną, i być wykonana z blachy alucynkowo-krzemowej z katodową ochroną antykorozyjną. Wyposażenie: cztery listwy nośne, drzwi przednie oszklone, skrócone drzwi tylne z przepustem szczotkowym o wysokości 3U, dwie osłony boczne, osłona górną perforowana, zaślepkę filtracyjna, cztery regulowane stopki, szyna z kompletem linek uziemiających, panel wentylacyjny z czteroma wentylatorami oraz listwę zasilającą do zasilania urządzeń i wentylatora. Szafa, osłony boczne i tylna mają być zamykane na zamki z kluczami. 3. Montaż urządzeń Przewody zasilające należy prowadzić w korytach elektrycznych z wydzielonego obwodu rozdzielni napięcia. W miejscach prowadzenia instalacji poza korytami teletechnicznymi należy przewody osłaniać rurami elektroinstalacyjnymi o średnicy dobranej do ilości oraz wielkości przewodów. Wszystkie kable ułożone podtynkowo należy poprowadzić w rurze osłonowej RL lub RB. Wszystkie przepusty w ścianach i stropach prowadzić w rurach osłonowych typu RB lub RL. Przepusty przez ściany i stropy traktowane jako granice stref ogniowych należy uszczelnić masą ogniotrwałą. Ostateczne przebieg tras kablowych należy skonsultować z służbami elektrycznymi by uniknąć wszelkich kolizji z pozostałymi instalacjami. Przy pracach instalacyjnych należy zwrócić szczególną uwagę na odległość rur z przewodami instalacji od pozostałych instalacji, odległość ta nie może być mniejsza niż 15cm. Montaż poszczególnych elementów systemu należy wykonywać zgodnie ze wskazówkami architekta. Strona 9

10 W stosunku do elementów i czynności instalacyjnych nie objętych powyższymi wytycznymi należy stosować odpowiadające przepisy oraz wiedzę inżynieryjno-techniczną. 4. Wskazówki dla użytkownika Wymagana gwarancja ma być bezpłatną usługą serwisową oferowaną Użytkownikowi końcowemu (Inwestorowi) przez producenta okablowania. Ma obejmować swoim zakresem całość systemu okablowania od głównego punktu dystrybucyjnego do gniazda końcowego wraz z kablami krosowymi i przyłączeniowymi, w tym również okablowanie szkieletowe i poziome, zarówno dla projektowanej części logicznej, jak i telefonicznej. Należy zapewnić objęcie wykonanej instalacji gwarancją systemową producenta, gdzie okres gwarancji udzielonej bezpośrednio przez producenta nie może być krótszy niż 25 lat (Użytkownik wymaga certyfikatu gwarancyjnego producenta okablowania udzielonego bezpośrednio Użytkownikowi końcowemu i stanowiącego 25-letnie zobowiązanie gwarancyjne producenta w zakresie dotrzymania parametrów wydajnościowych, jakościowych, funkcjonalnych i użytkowych wszystkich elementów oddzielnie i całego systemu okablowania). 25 letnia gwarancja systemowa producenta ma obejmować: gwarancję materiałową (Producent zagwarantuje, że jeśli w jego produktach podczas dostawy, instalacji bądź 25-letniej eksploatacji wykryte zostaną wady lub usterki fabryczne, to produkty te zostaną naprawione bądź wymienione); gwarancję parametrów łącza/kanału (Producent zagwarantuje, że łącze stałe bądź kanał transmisyjny zbudowany z jego komponentów przez okres 25 lat będzie charakteryzował się parametrami transmisyjnymi przewyższającymi wymogi stawiane przez normę PN-EN :2009 dla klasy E); gwarancję aplikacji (Producent zagwarantuje, że na jego systemie okablowania przez okres 25 lat będą pracowały dowolne aplikacje (współczesne i opracowane w przyszłości), które zaprojektowane były (lub będą) dla systemów okablowania klasy E (w rozumieniu normy PN-EN :2009). Okres gwarancji ma być standardowo udzielany przez producenta okablowania, tzn. na warunkach oficjalnych, ogólnie znanych, dostępnych i opublikowanych. Tym samym oświadczenia o specjalnie wydłużonych okresach gwarancji wystawione przez producentów, dostawców, dystrybutorów, pośredników, wykonawców lub innych nie są uznawane za wiarygodne i równoważne względem niniejszych wymagań. Okres gwarancji liczony jest od dnia, w którym podpisano protokół końcowego odbioru prac i producent okablowania wystawił certyfikat gwarancji. W celu zabezpieczenia dostarczenia oraz ujawnienia procedury, jak również zapoznania Użytkownika/Inwestora z prawami, obowiązkami i ograniczeniami gwarancji, wykonawca ma posiadać umowę zawartą bezpośrednio z producentem okablowania (tj. producentem wszystkich elementów systemu okablowania) regulującą uprawnienia, procedurę, warunki i tryb udzielenia gwarancji Użytkownikowi przez producenta okablowania oraz zobowiązania każdej ze stron. Ponadto wykonawca ma posiadać dyplomy ukończenia trzystopniowego kursu kwalifikacyjnego przez zatrudnionych pracowników w zakresie 1. instalacji, 2. pomiarów, nadzoru, wykrywania oraz eliminacji uszkodzeń oraz 3. projektowania okablowania strukturalnego, zgodnie z normami międzynarodowymi oraz procedurami instalacyjnymi producenta okablowania. Dokumenty mają być przedstawione Zamawiającemu przed podpisaniem umowy. Dyplomy sporządzone w języku obcym należy dostarczyć wraz z tłumaczeniem na język polski, poświadczonym przez wykonawcę. Strona 10

11 Po wykonaniu instalacji firma wykonawcza powinna zgłosić wniosek o certyfikację systemu okablowania do producenta. Przykładowy wniosek powinien zawierać: listę zainstalowanych elementów systemu zakupionych w autoryzowanej sieci sprzedaży w Polsce, imienną listę pracowników wykonujących instalację (ukończony kurs 1 i 2 stopnia), wyciąg z dokumentacji powykonawczej podpisanej przez pracownika pełniącego funkcję nadzorującą (np. Kierownik Projektu) z ukończonym kursem 3 stopnia oraz wyniki pomiarów dynamicznych łącza/kanału transmisyjnego (Permanent Link/Channel) wszystkich torów transmisyjnych według norm PN-EN :2009. W celu zagwarantowania Użytkownikowi najwyższej jakości parametrów technicznych i użytkowych, cała instalacja powinna być nadzorowana w trakcie budowy przez inżynierów ze strony producenta oraz zweryfikowana niezależnie przed odbiorem technicznym. 5. Alternatywne propozycje. Dopuszcza się każdy system okablowania spełniający wszystkie poniższe wymagania: Rozwiązanie ma pochodzić od jednego producenta i być objęte jednolitą i spójną gwarancją systemową producenta na okres minimum 25 lat obejmującą wszystkie elementy pasywne toru transmisyjnego, jak również płyty czołowe gniazd końcowych, wieszaki kablowe i szafy dystrybucyjne; W celu zagwarantowania Użytkownikowi Końcowemu najwyższej jakości parametrów technicznych i użytkowych cała instalacja musi być (bezpłatnie) nadzorowana w trakcie budowy oraz zweryfikowana przez inżynierów ze strony producenta przed odbiorem technicznym; Wszystkie elementy okablowania (w szczególności: panele krosowe, gniazda, kabel, szafy, kable krosowe, prowadnice kablowe i inne) mają być oznaczone logo lub nazwą tego samego producenta i pochodzić z jednolitej oferty rynkowej; Wszystkie pozostałe komponenty systemu mają być zgodne z wymaganiami obowiązujących norm na Kategorię 6 wg. ISO/IEC 11801:2002 lub PN-EN :2009, wydajność komponentów ma być potwierdzona certyfikatem De-Embedded Testing; Zgodność konfiguracji systemu okablowania ma być potwierdzona certyfikatem niezależnego laboratorium, np. DELTA, GHMT, itp.; System ma się składać z w pełni nieekranowanych elementów; Instalacja ma być poprowadzona nieekranowanym kablem konstrukcji U/UTP o paśmie przenoszenia min. 250 MHz i średnicy żyły 23AWG; Nieekranowany moduł gniazda RJ45 ma posiadać wymiary zewnętrzne nie większe niż 14,5/15,4/30,5 [mm] (S/W/G); Modularny panel krosowe o wysokości montażowej 1U ma zapewniać montaż 24 modułów gniazd typu SL w 4 sekcjach po 6 modułów każda, zapewniając zwartą konstrukcję, łatwe, pewne i szybkie terminowanie kabli, oraz pozwalając na wymianę jednego (wadliwego) modułu, musi być wyposażony w miejsca na wprowadzenie opisów (numeracji) portów i prowadnicę kabli; Panel telefoniczny o wysokości montażowej 1U powinien posiadać 25 lub 50 portów RJ45 z możliwością rozszycia do dwóch par na każdy port na płytce drukowanej PCB. Złącze IDC powinno umożliwiać rozszycie kabla o średnicy żyły mm i zawierać zintegrowaną prowadnicę, umożliwiającą przymocowanie kabli mających zakończenie na panelu; W celu zagwarantowania najwyższej jakości połączenia, odpowiednio marginesu pracy oraz powtarzalnych parametrów, wszystkie złącza, zarówno w gniazdach końcowych jak i panelach muszą być zarabiane narzędziami. Z tych samych powodów nie dopuszcza się złączy zarabianych metodami beznarzędziowymi. Zalecane są takie rozwiązania, do Strona 11

12 których montażu możliwe jest zastosowanie narzędzi zautomatyzowanych zapewniających powtarzalne i niezmienne parametry wykonywanych połączeń oraz maksymalnie duże marginesy bezpieczeństwa pracy; Ze względu na wymaganą najwyższą długoterminową trwałość i niezawodność oraz doskonałe parametry kontaktu należy stosować kable przyłączeniowe i krosowe z wtykami zaciskanymi mechanicznie wykonanymi i przetestowanymi przez producenta. Nie dopuszcza się kabli z wtykami tzw. zalewanymi; Wszystkie elementy światłowodowe w okablowaniu szkieletowym wewnętrznym tj. włókna światłowodowe, gniazda w panelu krosowym, złącza oraz kable krosowe muszą spełniać wymagania specyfikowane odpowiednio dla kategorii włókien OM3 wg. normy PN-EN ; Osłona zewnętrzna kabli światłowodowych powinna być niepalna U-LSZH (ang. Universal Low Smog Zero Halogen), co ma być potwierdzone odpowiednimi certyfikatami; w celu oznaczenia wizualnego kabli światłowodowych, osłona zewnętrzna powinna mieć kolor niebiesko-zielony (inne oznaczenia to cyan, aqua) lub złoty; Kabel światłowodowy instalowany między szafami ma się charakteryzować konstrukcją w ścisłej tubie. Włókna światłowodowe mają być oznaczone przez producenta na całej długości różnymi kolorami. Zewnętrzna średnica kabla nie może przekraczać 6mm, a waga 35kg/km; Panel krosowy powinien posiadać wysuwaną szufladę, w celu umożliwienia łatwego dostępu przy montażu gniazd i ewentualnej rekonfiguracji połączeń. Panel ma zapewnić zamontowanie 12 adapterów dupleksowych SC (zakończenie dla 24 włókien światłowodowych) z możliwością wprowadzenia, co najmniej 4 kabli światłowodowych (przez 4 oddzielne dławiki). Panel powinien być wyposażony w elementy zapasu włókna, dławiki do wprowadzania i utrzymania kabli; Kable światłowodowe MM mają mieć następujące parametry transmisyjne: Przy fali 850nm: Pasmo przenoszenia 1500MHz*km i tłumienie 2.7dB/km Przy fali 1300nm: Pasmo przenoszenia 500MHz*km i tłumienie 0,7dB/km Światłowodowe kable krosowe powinny być zgodne z technologią OPC (Optymalny Kontakt Fizyczny) oraz fabrycznie wykonane i laboratoryjnie testowane. Ze względu na parametry optyczne i geometryczne, niedopuszczalne jest stosowanie kabli krosowych zarabianych i polerowanych ręcznie. Strona 12

13 6. Zasilanie systemu 6.1. Zasilanie podstawowe Podstawowym źródłem zasilania jest sieć energetyczna 230V/50Hz. Energia zasilania systemu pobierana jest z rozdzielni niskiego napięcia w budynku z jednej wydzielonej fazy doprowadzonej do centrali systemu Zasilanie rezerwowe Zawarte w projekcie elektrycznym. Strona 13

14 7. Wykaz elementów lp. Zestawienie kabli Ilość Jedn. 1. Kabel U/UTP 250 MHz kat.6, 4 pary 23AWG 100 Ohm, LSZH, 305m, 25 lat gwarancji 135 szt. 2. Kabel U/UTP 50 par kat.3, drut 24AWG 100 Ohm, LSZH, (500m) mb 3. Kabel U/UTP 25 par kat.3, drut 24AWG 100 Ohm, LSZH, (500m) 30 mb 4. Kabel XG/OM3 uniwersalny 8x50/125/900µm, pasmo 1500/500, tłumienie 2.7/0.7dB, "TB" ULSZH 80 mb 5. Opaska kablowa, kolor naturalny ( 200x3.6), kpl.1000szt 2 kpl Zestawienie gniazd końcowych Piwnica Ilość Jedn. 6. Płyta czołowa kątowa 45x45 2xRJ45 do modułów SL, uchwyt Mosaic 45, RAL9010 ( ) 45 szt. 7. Płyta czołowa skośna 45x22,5 1xRJ45 do modułów SL UTP/STP, uchwyt Mosaic 45 6 szt. 8. Zaślepka 45x22,5 z uchwytem Mosaic 45 6 szt. 9. Moduł gniazda RJ45 nieekranowany kat.6 SL, T568A/B 96 szt. 10. Kabel krosowy U/UTP kat.6, RJ45, 3.0m 48 szt. Zestawienie gniazd końcowych Parter Ilość Jedn. 11. Płyta czołowa kątowa 45x45 2xRJ45 do modułów SL, uchwyt Mosaic 45, RAL9010 ( ) 47 szt. 12. Płyta czołowa skośna 45x22,5 1xRJ45 do modułów SL UTP/STP, uchwyt Mosaic szt. 13. Zaślepka 45x22,5 z uchwytem Mosaic szt. 14. Moduł gniazda RJ45 nieekranowany kat.6 SL, T568A/B 125 szt. 15. Kabel krosowy U/UTP kat.6, RJ45, 3.0m 78 szt. Zestawienie gniazd końcowych Piętro 1 Ilość Jedn. 12. Płyta czołowa kątowa 45x45 2xRJ45 do modułów SL, uchwyt Mosaic 45, RAL9010 ( ) 46 szt. 13. Płyta czołowa skośna 45x22,5 1xRJ45 do modułów SL UTP/STP, uchwyt Mosaic szt. 14. Zaślepka 45x22,5 z uchwytem Mosaic szt. 15. Moduł gniazda RJ45 nieekranowany kat.6 SL, T568A/B 147 szt. 16. Kabel krosowy U/UTP kat.6, RJ45, 3.0m 101 szt. Zestawienie gniazd końcowych Piętro 2 Ilość Jedn. 17. Płyta czołowa kątowa 45x45 2xRJ45 do modułów SL, uchwyt Mosaic 45, RAL9010 ( ) 156 szt. 18. Płyta czołowa skośna 45x22,5 1xRJ45 do modułów SL UTP/STP, uchwyt Mosaic 45 5 szt. 19. Zaślepka 45x22,5 z uchwytem Mosaic 45 5 szt. 20. Moduł gniazda RJ45 nieekranowany kat.6 SL, T568A/B 317 szt. 21. Kabel krosowy U/UTP kat.6, RJ45, 3.0m 161 szt. Zestawienie elementów w szafie GPD Ilość Jedn. 18. Panel krosowy FO 24xSC, kpl. niezaładowany,1u 1 szt. Strona 14

15 19. Adapter SC/SC OM3 duplex, ceramiczny element dopasowujący, AQUA 12 szt. 20. Śruba do montażu adapterów duplex w panelach światłowodowych ( ) 24 szt. 21. Pigtail SC XG, 2m 24 szt. 22. Kaseta na 24 spawy 62mm uniwersalna do paneli 19" ( ) 1 szt. 23. Osłonka spawu 62mm 24 szt. 24. Kabel krosowy LC/SC XG duplex 1,8mm 1m 3 szt. 25. Panel krosowy modularny bez prowadnicy kabli 24 port UTP, kat.6, T568A/B, 1U 4 szt. 26. Klamra podtrzymująca kable do panela 4 szt. 27. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 0.5m 7 szt. 28. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 20 szt. 29. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1.5m 21 szt. 30. Panel telefoniczny 50 Port RJ45, UTP (50x2pary), PCB, 1U RAL szt. 31. Panel telefoniczny 25 Port RJ45, UTP (25x2pary), PCB, 1U RAL szt. 32. Kabel krosowy U/UTP kat.5+, RJ45, 0.5m 50 szt. 33. Kabel krosowy U/UTP kat.5+, RJ45, 1m 70 szt. 34. Kabel krosowy U/UTP kat.5+, RJ45, 1.5m 80 szt. 35. Kabel krosowy U/UTP kat.5+, RJ45, 2m 97 szt. 36. Wieszak poziomy 1U, 19" RAL szt. 37. Prowadnica kabli pionowa (pierścień) 20 szt. 38. Szafa teleinformatyczna 42U 800x1000, 6 belek nośnych i wsporników, tył perforacja 3 szt. 39. Cokół do szafy 800x1000x100, 2 maskownice pełne, 1 perforowana, 1przepust szczotkowy 3 szt. 40. Kpl. zaślepiająco-filtracyjny 800/800 maskownica 520x520 z włókniną, 3 maskownice pełne, 1 maskownica szczotkowa 3 szt. 41. Termostat zamykający 3 szt. 42. Listwa zasilająco-filtrująca 9 gniazd bez zabezpieczenia 3 szt. 43. Łączniki do szaf (4szt.) 2 kpl 44. Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu 19" kpl. 4szt 50 kpl Zestawienie elementów aktywnych w szafie GPD Ilość Jedn. 45. ProCurve Switch 4204vl-48GS 1 szt. 46. ProCurve Gigabit-SX-LC Mini-GBIC 3 szt. 47. ProCurve Switch vl 24-port Gig-T mod 1 szt. 48. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 1 szt. 49. Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu 19" kpl. 4szt 1 kpl Zestawienie elementów w szafie PPD0 Ilość Jedn. 50. Panel krosowy FO 24xSC, kpl. niezaładowany,1u 1 szt. Strona 15

16 51. Adapter SC/SC OM3 duplex, ceramiczny element dopasowujący, AQUA 4 szt. 52. Śruba do montażu adapterów duplex w panelach światłowodowych ( ) 8 szt. 53. Pigtail SC XG, 2m 8 szt. 54. Kaseta na 24 spawy 62mm uniwersalna do paneli 19" ( ) 1 szt. 55. Osłonka spawu 62mm 8 szt. 56. Kabel krosowy LC/SC XG duplex 1,8mm 1m 1 szt. 57. Panel krosowy modularny bez prowadnicy kabli 24 port UTP, kat.6, T568A/B, 1U 6 szt. 58. Klamra podtrzymująca kable do panela 6 szt. 59. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 0.5m 28 szt. 60. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 20 szt. 61. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1.5m 30 szt. 62. Panel telefoniczny 50 Port RJ45, UTP (50x2pary), PCB, 1U RAL szt. 63. Kabel krosowy U/UTP kat.5+, RJ45, 0.5m 17 szt. 64. Kabel krosowy U/UTP kat.5+, RJ45, 1m 10 szt. 65. Kabel krosowy U/UTP kat.5+, RJ45, 1.5m 20 szt. 66. Wieszak poziomy 1U, 19" RAL szt. 67. Prowadnica kabli pionowa (pierścień) 6 szt. 68. Szafa teleinformatyczna 42U 800x800 1 szt. 69. Cokół do szafy 800x800x100, 2 maskownice pełne, 1 perforowana, 1 przepust szczotkowy 1 szt. 70. Kpl. zaślepiająco-filtracyjny 800/800 maskownica 520x520 z włókniną, 3 maskownice pełne, 1 maskownica szczotkowa 1 szt. 71. Termostat zamykający 1 szt. 72. Listwa zasilająco-filtrująca 9 gniazd bez zabezpieczenia 1 szt. 73. Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu 19" kpl. 4szt 20 kpl Zestawienie elementów aktywnych w szafie PPD0 Ilość Jedn. 74. ProCurve Switch szt. 75. ProCurve Gigabit-SX-LC Mini-GBIC 1 szt. 76. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 2 szt. 77. Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu 19" kpl. 4szt 2 kpl Zestawienie elementów w szafie PPD1 Ilość Jedn. 78. Panel krosowy FO 24xSC, kpl. niezaładowany,1u 1 szt. 79. Adapter SC/SC OM3 duplex, ceramiczny element dopasowujący, AQUA 4 szt. 80. Śruba do montażu adapterów duplex w panelach światłowodowych ( ) 8 szt. 81. Pigtail SC XG, 2m 8 szt. 82. Kaseta na 24 spawy 62mm uniwersalna do paneli 19" ( ) 1 szt. Strona 16

17 83. Osłonka spawu 62mm 8 szt. 84. Kabel krosowy LC/SC XG duplex 1,8mm 1m 1 szt. 85. Panel krosowy modularny bez prowadnicy kabli 24 port UTP, kat.6, T568A/B, 1U 12 szt. 86. Klamra podtrzymująca kable do panela 12 szt. 87. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 0.5m 20 szt. 88. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 40 szt. 89. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1.5m 46 szt. 90. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 2m 55 szt. 91. Panel telefoniczny 50 Port RJ45, UTP (50x2pary), PCB, 1U RAL szt. 92. Panel telefoniczny 25 Port RJ45, UTP (25x2pary), PCB, 1U RAL szt. 93. Kabel krosowy U/UTP kat.5+, RJ45, 0.5m 15 szt. 94. Kabel krosowy U/UTP kat.5+, RJ45, 1m 10 szt. 95. Kabel krosowy U/UTP kat.5+, RJ45, 1.5m 50 szt. 96. Kabel krosowy U/UTP kat.5+, RJ45, 2m 50 szt. 97. Wieszak poziomy 1U, 19" RAL szt. 98. Prowadnica kabli pionowa (pierścień) 10 szt. 99. Szafa teleinformatyczna 42U 800x800 2 szt. Cokół do szafy 800x800x100, 2 maskownice pełne, 1 perforowana, przepust szczotkowy 2 szt Kpl. zaślepiająco-filtracyjny 800/800 maskownica 520x520 z włókniną, 3 maskownice pełne, 1 maskownica szczotkowa 2 szt Termostat zamykający 2 szt Listwa zasilająco-filtrująca 9 gniazd bez zabezpieczenia 2 szt Łączniki do szaf (4szt.) 1 kpl Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu " kpl. 4szt 40 kpl Zestawienie elementów aktywnych w szafie PPD1 Ilość Jedn ProCurve Switch szt ProCurve Switch szt ProCurve Gigabit-SX-LC Mini-GBIC 1 szt Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 3 szt. Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu " kpl. 4szt 4 kpl Zestawienie elementów w szafie PPD2 Ilość Jedn Panel krosowy FO 24xSC, kpl. niezaładowany,1u 1 szt Adapter SC/SC OM3 duplex, ceramiczny element dopasowujący, AQUA 4 szt. Śruba do montażu adapterów duplex w panelach światłowodowych ( ) 8 szt Pigtail SC XG, 2m 8 szt Kaseta na 24 spawy 62mm uniwersalna do paneli 19" ( ) 1 szt Osłonka spawu 62mm 8 szt. Strona 17

18 117. Kabel krosowy LC/SC XG duplex 1,8mm 1m 1 szt. Panel krosowy modularny bez prowadnicy kabli 24 port UTP, kat.6, 118. T568A/B, 1U 8 szt Klamra podtrzymująca kable do panela 8 szt Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 0.5m 21 szt Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 30 szt Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1.5m 50 szt Panel telefoniczny 50 Port RJ45, UTP (50x2pary), PCB, 1U RAL szt Panel telefoniczny 25 Port RJ45, UTP (25x2pary), PCB, 1U RAL szt Kabel krosowy U/UTP kat.5+, RJ45, 0.5m 17 szt Kabel krosowy U/UTP kat.5+, RJ45, 1m 30 szt Kabel krosowy U/UTP kat.5+, RJ45, 1.5m 30 szt Wieszak poziomy 1U, 19" RAL szt Prowadnica kabli pionowa (pierścień) 6 szt Szafa teleinformatyczna 42U 800x800 1 szt. Cokół do szafy 800x800x100, 2 maskownice pełne, 1 perforowana, przepust szczotkowy 1 szt. Kpl. zaślepiająco-filtracyjny 800/800 maskownica 520x520 z włókniną, maskownice pełne, 1 maskownica szczotkowa 1 szt Termostat zamykający 1 szt Listwa zasilająco-filtrująca 9 gniazd bez zabezpieczenia 1 szt. Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu " kpl. 4szt 25 kpl Zestawienie elementów aktywnych w szafie PPD2 Ilość Jedn ProCurve Switch szt ProCurve Switch szt ProCurve Gigabit-SX-LC Mini-GBIC 1 szt Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, 1m 2 szt. Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu " kpl. 4szt 3 kpl Strona 18

19 8. Wykaz rysunków Lp Nr rysunku Tytuł rysunku 1 IN.S - 01/STR Plan instalacji sieci strukturalnej piwnica 2 IN.S - 02/STR Plan instalacji sieci strukturalnej parter 3 IN.S - 03/STR Plan instalacji sieci strukturalnej pierwsze piętro 4 IN.S - 04/STR Plan instalacji sieci strukturalnej drugie piętro 5 IN.S - 05/STR Schemat blokowy sieci strukturalnej 6 IN.S - 06/STR Elewacje szaf Strona 19
