1 SKALER ULTRADŹWIEKOWY INSTRUKCJA UśYTKOWNIKA Wyłączny Dystrybutor: TPH Pol-Intech Sp. z o.o Łódź, ul. ŁomŜyńska 3 tel./fax , , info@pol-intech.pl Zapraszamy na stronę internetową:

2 Spis Treści: 1. BEZPIECZEŃSTWO Zawartość opakowania Konstrukcja i działanie Przeznaczenie i cechy Parametry techniczne Wymagania dotyczące temperatury i wilgotności: MontaŜ i instalacja Praca Sterylizacja Uwagi Przeciwwskazania Konserwacja Problemy i ich rozwiązywanie Gwarancja BEZPIECZEŃSTWO Dokładnie przeczytaj tę instrukcję przed montaŝem, instalacją i uruchomieniem urządzenia! Jak przy wszystkich urządzeniach technicznych, prawidłowe i bezpieczne działanie urządzenia zaleŝy w duŝym stopniu od tego, by uŝytkownik zapoznał się i stosował zasady bezpiecznej pracy, przedstawione w niniejszej instrukcji. 2. Zawartość opakowania Element Nazwa Specyfikacja Ilość 1 Skaler 1 2 Głowica 1 3 Wyłącznik noŝny 1 4 Końcówka ostra 2 5 Końcówka płaska 2 6 WąŜ doprowadzający wodę Ø 6 mm 1 7 Klucz do końcówek 1 8 Instrukcja uŝytkownika 1 1

3 3. Konstrukcja i działanie Urządzenie składa się z dwóch podsystemów. Pierwszym z nich, jest układ przetwornika elektronicznego z regulacja mocy i generatora drgań, umieszczonego w głowicy, przekazującego energię drgań bezpośrednio do końcówki. Drugi, to obwód zasilający w wodę, mającego na celu chłodzenie głowicy i końcówki, wraz z regulacją przepływu. 4. Przeznaczenie i cechy Urządzenie przeznaczone jest do uŝytkowania przez profesjonalnego dentystę i słuŝy do usuwania złogów kamienia nazębnego, plam po tytoniu, kawie i herbacie oraz plam (skaz) bakteryjnych. Porównując ze zwykłymi ręcznymi narzędziami, skaler ultradźwiękowy posiada takie zalety jak mniejsze krwawienie po zabiegu, wysoka wydajność i dokładność, większy komfort zabiegu dla pacjenta. Urządzenie wprawia końcówkę w drgania o bardzo wysokiej częstotliwości, ok razy na sekundę, oraz automatycznie utrzymuje taką częstotliwość pracy, aby przetwornik pracował najbardziej optymalnie. W innych tego typu urządzeniach, wraz ze wzrostem zuŝycia końcówki spada efektywność pracy, w tym przypadku częstotliwość jest tak dopasowywana do stopnia zuŝycia końcówki, by jak najdłuŝej utrzymać efektywność pracy. Przetwornik wykonany jest ze stopów tytanu, charakteryzuje się takimi cechami jak brak zmniejszania się mocy, stabilność temperaturowa nawet podczas długich okresów pracy, nie doprowadza do samoistnego pękania końcówek. 5. Parametry techniczne Napięcie zasilania 230 V, 50 Hz Moc pobierana 20 W Częstotliwość pracy (drgań końcówki) khz Bezpiecznik 0,5A /250V Ciśnienie wody 0.3 MPa Wymiary o Długość 195 mm o Szerokość 145 mm o Wysokość 77 mm Tryb pracy praca ciągłą Klasa urządzenia urządzenie KLASY II, Typu BF Stopień zabezpieczenia przed zanieczyszczeniem: Urządzenie wykonane ze zwykłego materiału, wyłącznik noŝny wykonany z materiału odpornego na zachlapanie i zalanie (Klasa IPX 1) Zakaz uŝywania: o środowisko zawierające palne środki znieczulające o środowisko zawierające duŝą ilość tlenu o środowisko zawierające tlenek azotu 2

4 6. Wymagania dotyczące ce temperatury i wilgotności: Temperatura pracy: od 10ºC do 40 ºC Wilgotność względna: 70% Temperatura przechowywania: od -40ºC do 55 ºC 7. MontaŜ i instalacja Szanowni Państwo, Ze względu na łatwość transportu i przechowywania urządzenie dostarczone jest w stanie rozłoŝonym. Przed uŝyciem naleŝy je zmontować, nie jest to czynność trudna ani wymagająca specjalistycznych narzędzi. JeŜeli chcecie Państwo korzystać z wody z unitu stomatologicznego, moŝe okazać się, Ŝe potrzebna jest wizyta technika, który podłączy wąŝ doprowadzający wodę do skalera. Kolejność montaŝu: Otworzyć opakowanie transportowe i sprawdzić obecność wszystkich elementów. Rys. 1. Skaler 3

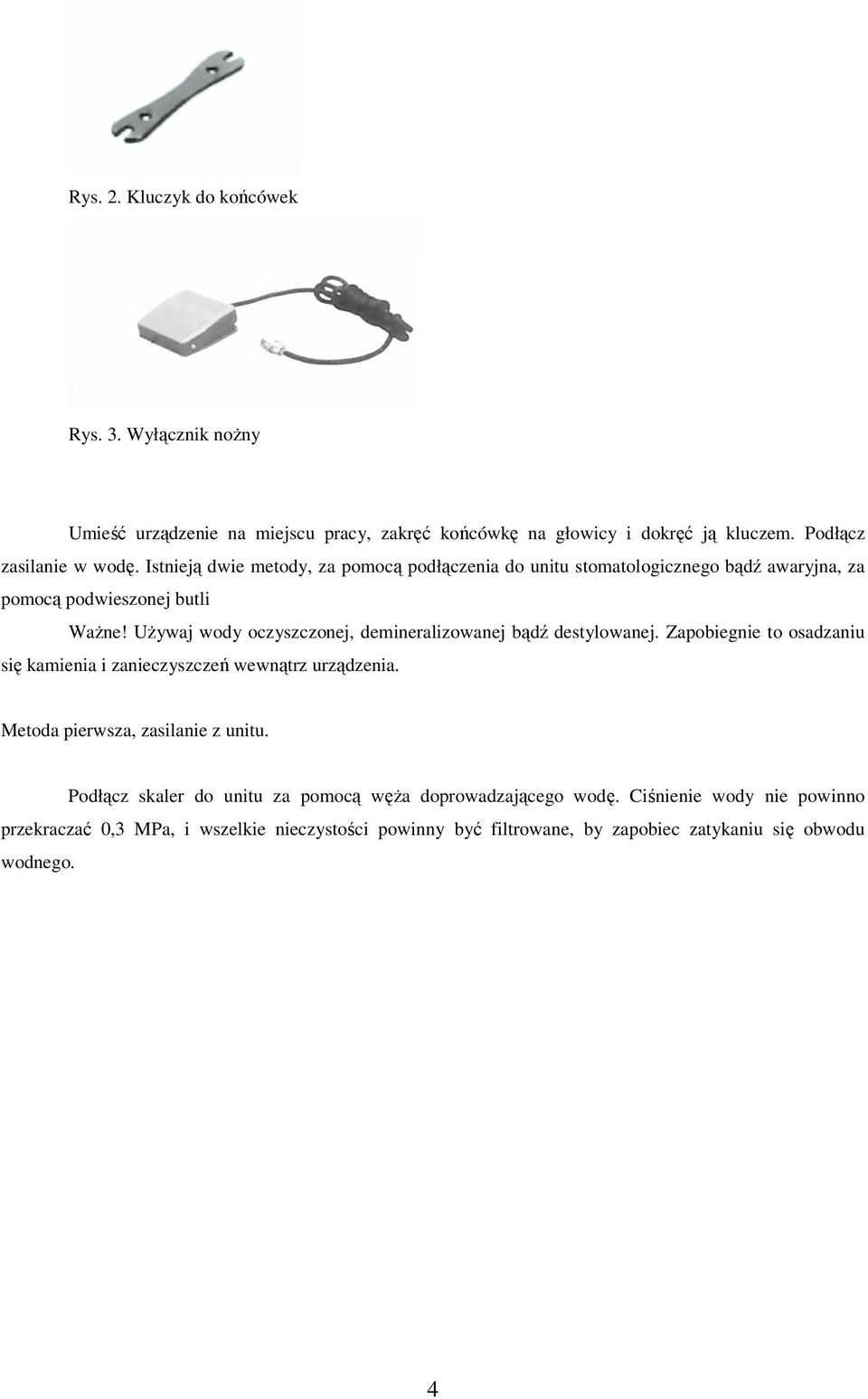

5 Rys. 2. Kluczyk do końcówek Rys. 3. Wyłącznik noŝny Umieść urządzenie na miejscu pracy, zakręć końcówkę na głowicy i dokręć ją kluczem. Podłącz zasilanie w wodę. Istnieją dwie metody, za pomocą podłączenia do unitu stomatologicznego bądź awaryjna, za pomocą podwieszonej butli WaŜne! UŜywaj wody oczyszczonej, demineralizowanej bądź destylowanej. Zapobiegnie to osadzaniu się kamienia i zanieczyszczeń wewnątrz urządzenia. Metoda pierwsza, zasilanie z unitu. Podłącz skaler do unitu za pomocą węŝa doprowadzającego wodę. Ciśnienie wody nie powinno przekraczać 0,3 MPa, i wszelkie nieczystości powinny być filtrowane, by zapobiec zatykaniu się obwodu wodnego. 4

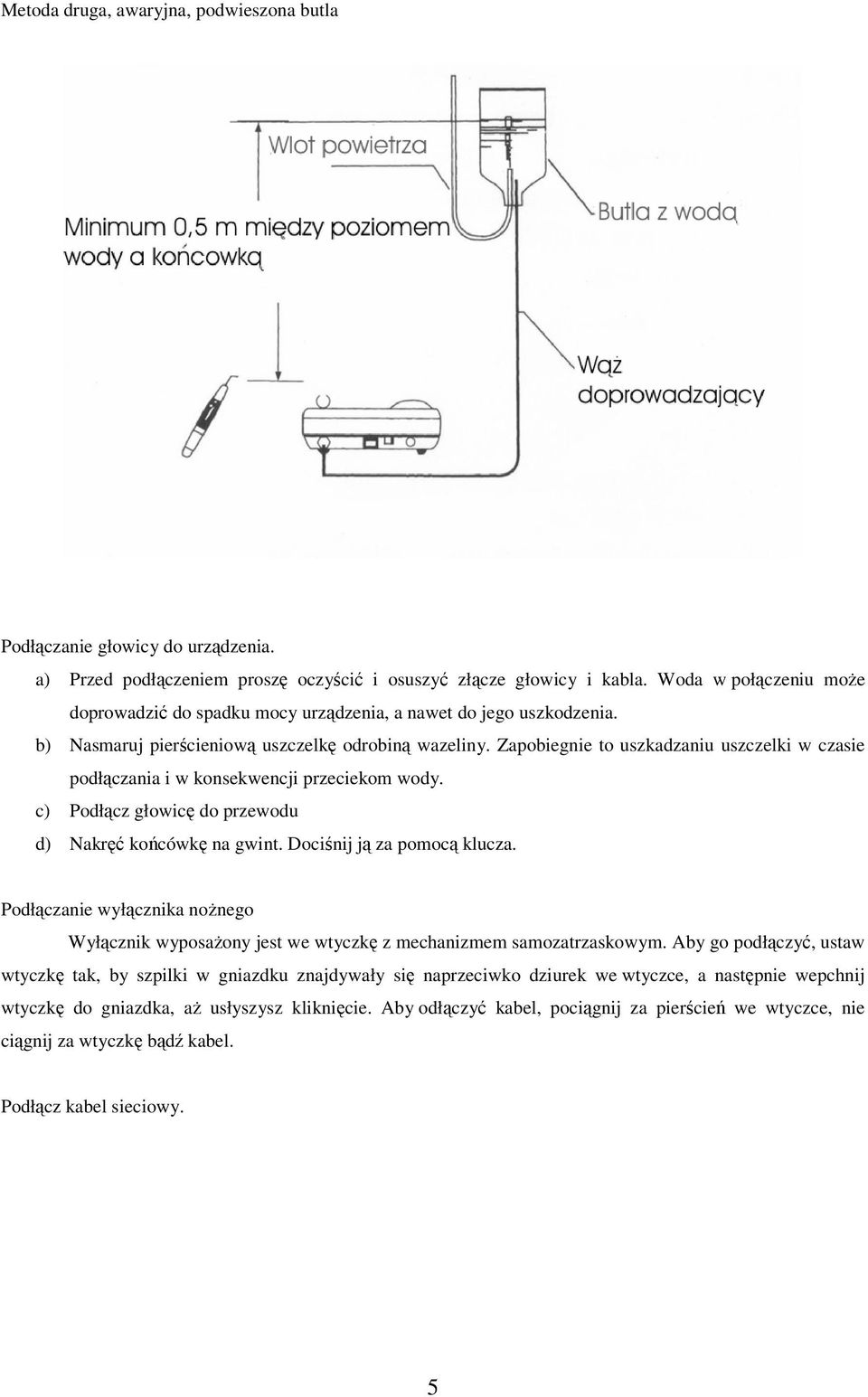

6 Metoda druga, awaryjna, podwieszona butla Podłączanie głowicy do urządzenia. a) Przed podłączeniem proszę oczyścić i osuszyć złącze głowicy i kabla. Woda w połączeniu moŝe doprowadzić do spadku mocy urządzenia, a nawet do jego uszkodzenia. b) Nasmaruj pierścieniową uszczelkę odrobiną wazeliny. Zapobiegnie to uszkadzaniu uszczelki w czasie podłączania i w konsekwencji przeciekom wody. c) Podłącz głowicę do przewodu d) Nakręć końcówkę na gwint. Dociśnij ją za pomocą klucza. Podłączanie wyłącznika noŝnego Wyłącznik wyposaŝony jest we wtyczkę z mechanizmem samozatrzaskowym. Aby go podłączyć, ustaw wtyczkę tak, by szpilki w gniazdku znajdywały się naprzeciwko dziurek we wtyczce, a następnie wepchnij wtyczkę do gniazdka, aŝ usłyszysz kliknięcie. Aby odłączyć kabel, pociągnij za pierścień we wtyczce, nie ciągnij za wtyczkę bądź kabel. Podłącz kabel sieciowy. 5

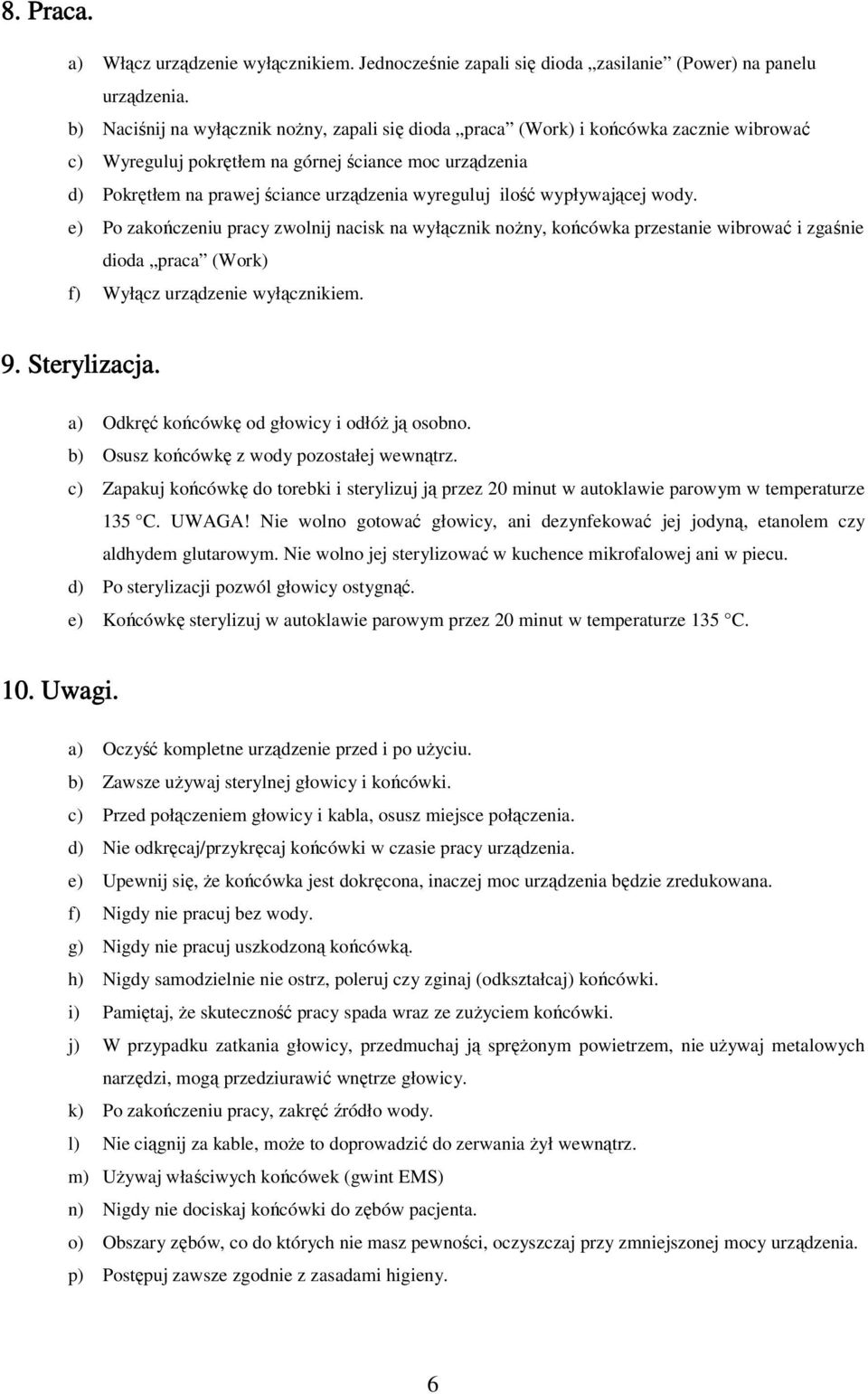

7 8. Praca. a) Włącz urządzenie wyłącznikiem. Jednocześnie zapali się dioda zasilanie (Power) na panelu urządzenia. b) Naciśnij na wyłącznik noŝny, zapali się dioda praca (Work) i końcówka zacznie wibrować c) Wyreguluj pokrętłem na górnej ściance moc urządzenia d) Pokrętłem na prawej ściance urządzenia wyreguluj ilość wypływającej wody. e) Po zakończeniu pracy zwolnij nacisk na wyłącznik noŝny, końcówka przestanie wibrować i zgaśnie dioda praca (Work) f) Wyłącz urządzenie wyłącznikiem. 9. Sterylizacja. a) Odkręć końcówkę od głowicy i odłóŝ ją osobno. b) Osusz końcówkę z wody pozostałej wewnątrz. c) Zapakuj końcówkę do torebki i sterylizuj ją przez 20 minut w autoklawie parowym w temperaturze 135 C. UWAGA! Nie wolno gotować głowicy, ani dezynfekować jej jodyną, etanolem czy aldhydem glutarowym. Nie wolno jej sterylizować w kuchence mikrofalowej ani w piecu. d) Po sterylizacji pozwól głowicy ostygnąć. e) Końcówkę sterylizuj w autoklawie parowym przez 20 minut w temperaturze 135 C. 10. Uwagi. a) Oczyść kompletne urządzenie przed i po uŝyciu. b) Zawsze uŝywaj sterylnej głowicy i końcówki. c) Przed połączeniem głowicy i kabla, osusz miejsce połączenia. d) Nie odkręcaj/przykręcaj końcówki w czasie pracy urządzenia. e) Upewnij się, Ŝe końcówka jest dokręcona, inaczej moc urządzenia będzie zredukowana. f) Nigdy nie pracuj bez wody. g) Nigdy nie pracuj uszkodzoną końcówką. h) Nigdy samodzielnie nie ostrz, poleruj czy zginaj (odkształcaj) końcówki. i) Pamiętaj, Ŝe skuteczność pracy spada wraz ze zuŝyciem końcówki. j) W przypadku zatkania głowicy, przedmuchaj ją spręŝonym powietrzem, nie uŝywaj metalowych narzędzi, mogą przedziurawić wnętrze głowicy. k) Po zakończeniu pracy, zakręć źródło wody. l) Nie ciągnij za kable, moŝe to doprowadzić do zerwania Ŝył wewnątrz. m) UŜywaj właściwych końcówek (gwint EMS) n) Nigdy nie dociskaj końcówki do zębów pacjenta. o) Obszary zębów, co do których nie masz pewności, oczyszczaj przy zmniejszonej mocy urządzenia. p) Postępuj zawsze zgodnie z zasadami higieny. 6

8 11. Przeciwwskazania. a) Zakazane jest uŝywanie urządzenia, jeŝeli pacjent lub lekarz ma rozrusznik serca. b) Pacjenci kardiologiczni, kobiety w ciąŝy i dzieci mogą być poddani działaniu urządzenia wyłącznie po konsultacji lekarskiej. 12. Konserwacja a) Przechowuj urządzenie z dala od wibracji i w suchym miejscu. b) Nie przechowuj razem z substancjami toksycznymi, Ŝrącymi i mogącymi eksplodować. c) Wilgotność w miejscu przechowywania nie moŝe przekraczać 70%. d) Temperatura przechowywania: -40ºC do 55 ºC e) Urządzenie naleŝy uruchamiać co najmniej raz na miesiąc, tak aby pracowało przynajmniej pięć minut. 7

9 13. Problemy i ich rozwiązywanie zywanie Problem Nie świeci się dioda zasilanie Brak wibracji i wypływu wody Słabe wibracje, woda wypływa normalnie Brak wibracji, woda wypływa normalnie. Prawidłowe wibracje, brak wypływu wody. 14. Gwarancja Przyczyna Niepodłączony kabel zasilający Spalony bezpiecznik Wyłącznik noŝny źle podłączony bądź niesprawny Obluzowana końcówka Uszkodzona bądź zuŝyta końcówka Uszkodzona głowica bądź kabel Zamknięty zawór regulacji wypływu wody Zatkany kanał w końcówce Zatkany kanał w głowicy Zablokowany elektrozawór sterujący wypływem wody Rozwiązanie zanie Sprawdź podłączenie zasilania Wymień bezpiecznik Sprawdź wyłącznik noŝny Dokręć końcówkę kluczem Wymień końcówkę Wymień głowicę bądź kabel Odkręć zawór Przedmuchaj bądź przepchaj kanał Przedmuchaj głowicę spręŝonym powietrzem bądź strzykawką z wodą Upewnij się, Ŝe podłączenie zasilania do urządzenia jest prawidłowe, zawór regulacji wypływu wody jest odkręcony, wyłącznik noŝny jest naciśniety, spróbuj przedmuchać urządzenie spręŝonym powietrzem. Producent zaświadcza, iŝ urządzenia są wolne od braków materiału jak równieŝ wykonania i powinny działać w sposób zadowalający w warunkach normalnego uŝytkowania przez okres dwóch lat od daty zakupu. Stosowanie środków zapobiegawczych naleŝy do nabywcy. Producent i dystrybutor w Ŝadnym wypadku nie ponosi odpowiedzialności za szkody wynikłe z niezgodnego z zasadami i zaleceniami uŝytkowania urządzenia. 8
