1 Skaler Ultradźwi więkowy Piezo One INSTRUKCJA UśYTKOWANIA Wyłączny Dystrybutor:, Zapraszamy na stronę internetową:

2 Spis Treści: 1. BEZPIECZEŃSTWO Zawartość opakowania Konstrukcja i działanie Przeznaczenie i cechy Parametry techniczne Wymagania dotyczące temperatury i wilgotności: MontaŜ i instalacja Praca Czyszczenie, Dezynfekcja i Sterylizacja Uwagi Przeciwwskazania Konserwacja Problemy i ich rozwiązywanie Gwarancja BEZPIECZEŃSTWO Dokładnie przeczytaj tę instrukcję przed montaŝem, instalacją i uruchomieniem urządzenia! Jak przy wszystkich urządzeniach technicznych, prawidłowe i bezpieczne działanie urządzenia zaleŝy w duŝym stopniu od tego, by uŝytkownik zapoznał się i stosował zasady bezpiecznej pracy, przedstawione w niniejszej instrukcji. Dbaj o ochronę Pacjenta i siebie, uŝywaj zawsze okularów ochronnych i osłon, sterylizuj głowicę i końcówki przed ponownym uŝyciem. Urządzenie nie powinno być uŝywane w środowisku zawierającym palne środki znieczulające, lub duŝą ilość tlenu, lub tlenek azotu. 2. Zawartość opakowania Element Nazwa Specyfikacja Ilość 1 Skaler 1 2 Głowica 1 3 Zasilacz 1 4 Sterownik noŝny 1 5 Końcówka 5 6 WąŜ doprowadzający wodę Ø 6 mm 1 7 Klucz do końcówek dynamometryczny 1 8 Uszczelka Ø 3,2mm x 1mm 22 9 Instrukcja uŝytkownika 1 10 Zbiornik na płyn 1 1

3 3. Konstrukcja i działanie Urządzenie składa się z dwóch podsystemów. Pierwszym z nich, jest układ przetwornika elektronicznego z regulacja mocy i generatora drgań, umieszczonego w głowicy, przekazującego energię drgań bezpośrednio do końcówki. Drugi, to obwód zasilający w wodę lub inny płyn, pobierany z wbudowanego zbiornika-butelki, mającego na celu chłodzenie głowicy i końcówki, wraz z regulacją przepływu. 4. Przeznaczenie i cechy Urządzenie przeznaczone jest do uŝytkowania przez profesjonalnego dentystę i słuŝy do usuwania złogów kamienia nazębnego, plam po tytoniu, kawie i herbacie, plam (skaz) bakteryjnych, jak równieŝ do czyszczenia i opracowywania kanałów i kondensacji gutaperki. Porównując ze zwykłymi ręcznymi narzędziami, skaler ultradźwiękowy posiada takie zalety jak mniejsze krwawienie po zabiegu, wysoka wydajność i dokładność, większy komfort zabiegu dla pacjenta. Urządzenie wprawia końcówkę w drgania o bardzo wysokiej częstotliwości, od ok do ok razy na sekundę, oraz automatycznie utrzymuje taką częstotliwość pracy, aby przetwornik pracował najbardziej optymalnie. W innych tego typu urządzeniach, wraz ze wzrostem zuŝycia końcówki spada efektywność pracy, w tym przypadku częstotliwość jest tak dopasowywana do stopnia zuŝycia końcówki, by jak najdłuŝej utrzymać efektywność pracy. Przetwornik wykonany jest ze stopów tytanu, charakteryzuje się takimi cechami jak brak zmniejszania się mocy, stabilność temperaturowa nawet podczas długich okresów pracy, nie doprowadza do samoistnego pękania końcówek. 5. Parametry techniczne Napięcie zasilania 230 V, 50 Hz Moc pobierana 30 W Moc przetwornika ultradźwiękowego 8 W Częstotliwość pracy (drgań końcówki) khz Tryb pracy praca ciągłą Klasa urządzenia urządzenie KLASY II, Typu BF Stopień ochrony urządzenia IP 20 Stopień ochrony wyłącznika noŝnego IP X1 Zakaz uŝywania: o o o środowisko zawierające palne środki znieczulające środowisko zawierające duŝą ilość tlenu środowisko zawierające tlenek azotu 2

4 6. Wymagania dotyczące ce temperatury i wilgotności: Praca: Temperatura pracy: od 10ºC do 40 ºC Wilgotność względna: 30% - 75% Przechowywanie i transport Temperatura pracy: od 10ºC do 40 ºC Wilgotność względna: 10% - 95% Ciśnienie atmosferyczne 500 hpa do 1060hPa 7. MontaŜ i instalacja Szanowni Państwo, Ze względu na łatwość transportu i przechowywania urządzenie dostarczone jest w stanie rozłoŝonym. Przed uŝyciem naleŝy je zmontować, nie jest to czynność trudna ani wymagająca specjalistycznych narzędzi. Kolejność montaŝu: Otworzyć opakowanie transportowe i sprawdzić obecność wszystkich elementów. Proszę nie wyrzucać opakowania, moŝe być przydatne do przechowywania bądź wysyłki skalera. Proszę ustawić skaler na równej, płaskiej powierzchni, gdzie nie będzie naraŝony na uderzenia, na zawilgocenie i zalanie. Podłączyć wyłącznik noŝny Rys 1. Podłączanie wyłącznika noŝnego. Następnym krokiem jest podłączenie zasilacza. 3

5 Rys. 2. Podłączanie zasilacz sieciowego. Kolejnym krokiem jest podłączenie przewodu sieciowego do zasilacza, i do gniazda sieciowego. Następnie podłączamy przewód głowicy do bazy skalera. Rys. 3. Podłączanie przewodu końcówki Skaler moŝna zasilać w płyn za pomocą butelki dołączonej do urządzenia. MoŜliwa jest takŝe paca bez płynu, ale z minimalną mocą i w bardzo krótkim okresie czasu. WaŜne! UŜywaj wody oczyszczonej, demineralizowanej bądź destylowanej. Zapobiegnie to osadzaniu się kamienia i zanieczyszczeń wewnątrz urządzenia. JeŜeli uŝywasz innych płynów, po zakończeniu procesu podłącz do skalera butelkę wody destylowanej i przepłucz urządzenie przez minimum 20 sekund. 4

6 Rys. 4. Napełnianie butelki Odkręć nakrętkę, napełnij zbiornik płynem, zakręć pokrywkę, odwróć i umieść w gnieździe skalera, a następnie obracając ją lekko, wcisnąć w gniazdo. Rys.5. Podłączanie butelki Po opróŝnieniu butelki, w taki sam sposób odłączyć butelkę. Aby zapobiec przeciekom, proszę kontrolować stan uszczelek i od czasu do czasu nasmarować je wazeliną lub smarem silikonowym. 5

7 Rys. 6. Odłączanie butelki. Podłączanie głowicy do urządzenia. Zarówno głowica, jak i końcówka muszą być wysterylizowane. Przed podłączeniem proszę oczyść i osusz złącze głowicy i kabla. Woda w połączeniu moŝe doprowadzić do spadku mocy urządzenia, a nawet do jego uszkodzenia. Rys. 5. Podłączanie głowicy do przewodu. Nasmaruj pierścieniową uszczelkę odrobiną wazeliny. Zapobiegnie to uszkadzaniu uszczelki w czasie podłączania i w konsekwencji przeciekom wody. Podłącz głowicę do przewodu. Nakręć końcówkę na gwint. Dociśnij ją za pomocą klucza dynamometrycznego. Jest tak skonstruowany, aby zapobiec dokręceniu końcówki ze zbyt duŝa siła, co mogłoby skutkować uszkodzeniem gwintu w czasie pracy. Na lewej ściance urządzenia znajduje się pokrętło, słuŝące do regulacji siły strumienia wody. 6

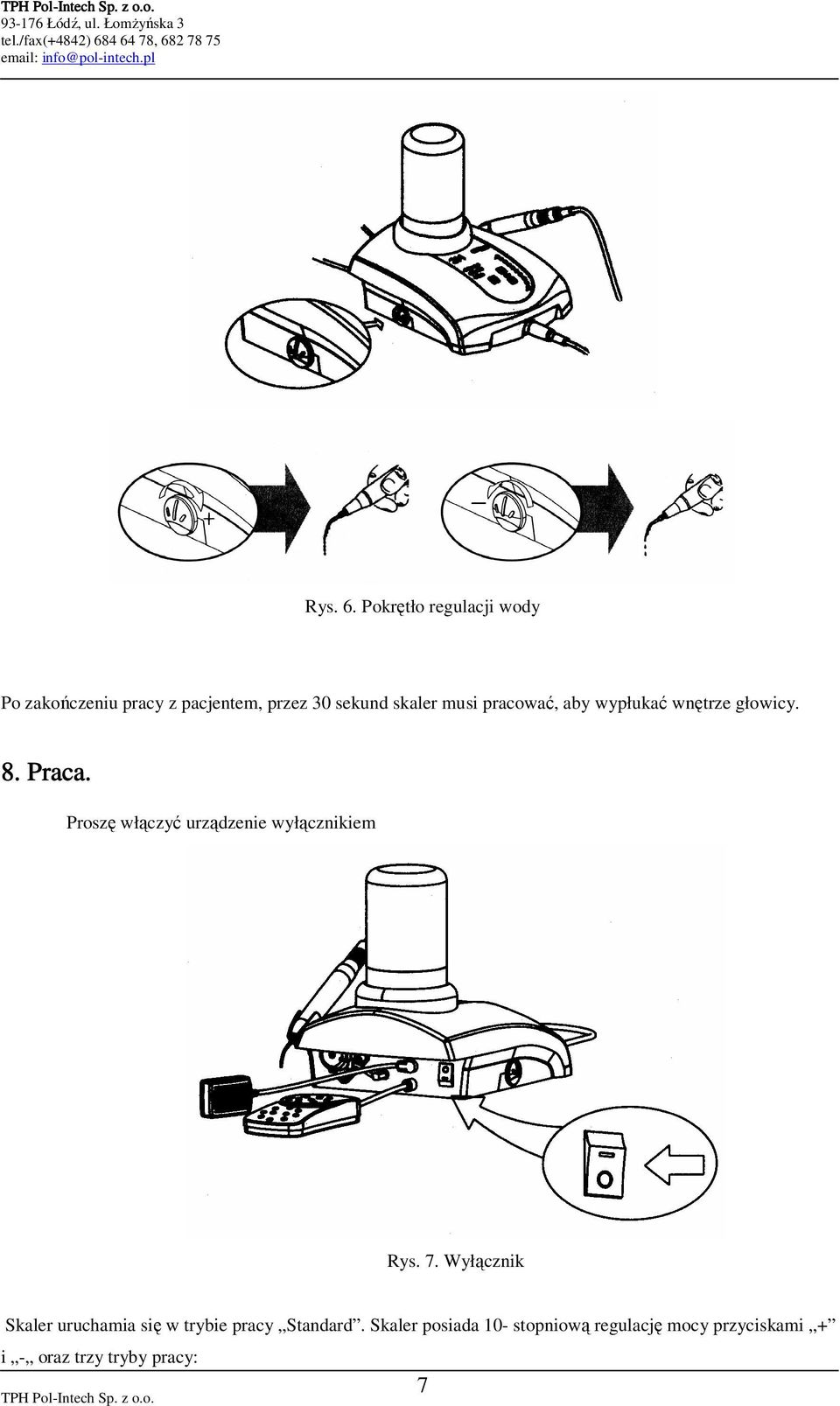

8 Rys. 6. Pokrętło regulacji wody Po zakończeniu pracy z pacjentem, przez 30 sekund skaler musi pracować, aby wypłukać wnętrze głowicy. 8. Praca. Proszę włączyć urządzenie wyłącznikiem Rys. 7. Wyłącznik Skaler uruchamia się w trybie pracy Standard. Skaler posiada 10- stopniową regulację mocy przyciskami + i - oraz trzy tryby pracy: 7

9 a. Standard Skaling b. Dry Work praca bez wody c. Endo Endo, moc skalera obniŝona do 50% UWAGA: Tryb pracy Dry Work, ze względu na brak chłodzenia końcówki wodą, nie powinien być uŝywany nigdy powyŝej 10% mocy, i dłuŝej niŝ 10 minut. W przeciwnym razie nastąpi uszkodzenie głowicy. Po naciśnięciu wyłącznika noŝnego skaler zaczyna pracować, a woda wypływać z końcówki. Rys. 8. Pulpit sterowania mocą skalera Na rys. 8 widoczny jest pulpit sterowania mocą skalera. Skaler pracuje w trybie Standard, moc ustawiona jest na minimum świeci jedna dioda. Rys. 9. Zwiększanie mocy 8

10 Rys. 10. Zmniejszanie mocy. 9. Czyszczenie, Dezynfekcja i Sterylizacja. Wszystkie powierzchnie mogą być czyszczone i dezynfekowane za pomocą miękkiej ściereczki z łagodnym środkiem. JeŜeli pracują Państwo z innym płynem niŝ woda destylowana, po zakończeniu pracy naleŝy napełnić zbiornik wodą destylowana i przepłukać wnętrze urządzania, tak aby woda przepływała przez minimum 20 sekund. a) Odkręć końcówkę od głowicy dołączonym kluczem i odłóŝ ją osobno. b) Osusz końcówkę z wody pozostałej wewnątrz. c) Zapakuj końcówkę do torebki i sterylizuj ją przez 20 minut w autoklawie parowym w temperaturze 135 C i ciśnieniu 2,2 bar (0,22 MPa). UWAGA! Nie wolno gotować głowicy, ani dezynfekować jej jodyną, etanolem czy aldehydem glutarowym. Nie wolno jej sterylizować w kuchence mikrofalowej ani w piecu.. d) Końcówkę sterylizuj w autoklawie parowym przez 20 minut w temperaturze 135 C i ciśnieniu 2,2 bar (0,22 MPa). e) Klucz dynamometryczny sterylizuj w autoklawie parowym przez 20 minut w temperaturze 135 C i ciśnieniu 2,2 bar (0,22 MPa). f) Po sterylizacji wszystkie sterylizowane części muszą ostygnąć. 10. Uwagi. a) Oczyść kompletne urządzenie przed i po uŝyciu. b) Ze względu na moŝliwość reakcji, nigdy nie mieszaj ze sobą płynów. c) Po zakończeniu leczenia, przepłukaj skaler wodą destylowaną. d) Zawsze uŝywaj sterylnej głowicy i końcówki. e) Przed połączeniem głowicy i kabla, osusz miejsce połączenia. f) Nie odkręcaj/przykręcaj końcówki w czasie pracy urządzenia. g) Upewnij się, Ŝe końcówka jest dokręcona, inaczej moc urządzenia będzie zredukowana. h) Nigdy nie pracuj uszkodzoną końcówką. 9

11 i) Nigdy samodzielnie nie ostrz, poleruj czy zginaj (odkształcaj) końcówki. j) Pamiętaj, Ŝe skuteczność pracy spada wraz ze zuŝyciem końcówki. k) W przypadku zatkania głowicy, przedmuchaj ją spręŝonym powietrzem, nie uŝywaj metalowych narzędzi, mogą przedziurawić wnętrze głowicy. l) Nie ciągnij za kable, moŝe to doprowadzić do zerwania Ŝył wewnątrz. m) UŜywaj właściwych końcówek. n) Nigdy nie dociskaj końcówki do zębów pacjenta. o) Obszary zębów, co do których nie masz pewności, oczyszczaj przy zmniejszonej mocy urządzenia. p) Postępuj zawsze zgodnie z zasadami higieny. 11. Przeciwwskazania. a) Zakazane jest uŝywanie urządzenia, jeŝeli pacjent lub lekarz ma rozrusznik serca. b) Pacjenci kardiologiczni, kobiety w ciąŝy i dzieci mogą być poddani działaniu urządzenia wyłącznie po konsultacji lekarskiej. 12. Konserwacja a) Przechowuj urządzenie z dala od wibracji i w suchym miejscu. b) Nie przechowuj razem z substancjami toksycznymi, Ŝrącymi i mogącymi eksplodować. c) Wilgotność w miejscu przechowywania nie moŝe przekraczać 70%. d) Temperatura przechowywania: -40ºC do 55 ºC e) Urządzenie naleŝy uruchamiać co najmniej raz na miesiąc, tak aby pracowało przynajmniej pięć minut. f) Kontroluj stan uszczelek w głowicy i w miejscu podłączenia butelki. Uszczelki mogą zostać posmarowane odrobina wazeliny lub smaru silikonowego, w celu zmniejszenia ich zuŝycia i przedłuŝenia Ŝywotności. 13. Problemy i ich rozwiązywanie zywanie Problem Lampki skalera nie podświetlają po włączeniu. Brak wibracji i wypływu wody Słabe wibracje, woda wypływa normalnie Brak wibracji, woda wypływa normalnie. Prawidłowe wibracje, brak wypływu wody. Przyczyna Brak zasilania Wyłącznik noŝny źle podłączony bądź niesprawny Obluzowana końcówka Uszkodzona bądź zuŝyta końcówka Zalane złącze przewodu Zamknięty zawór regulacji wypływu wody Zatkany kanał w końcówce 10 Rozwiązanie zanie Sprawdź podłączenie przewodu zasilającego do zasilacza i podłączenie zasilacza do skalera Sprawdź wyłącznik noŝny Dokręć końcówkę kluczem Wymień końcówkę Sprawdź przewód połączeniowy między skalerem a głowica, osusz złącza Odkręć zawór Przedmuchaj bądź przepchaj kanał, spręŝonym powietrzem o ciśnienu

12 Włączony tryb pracy Dry Work Zatkany kanał w głowicy max, 3 bar. Wyłącz tryb Dry Work Przedmuchaj głowicę spręŝonym powietrzem bądź strzykawką z wodą ZuŜyta pompka Wymień pompkę. Woda wypływa między kablem a głowicą Pęcherz powietrza w przewodach wodnych Uszkodzona uszczelka (o-ring) Zwiększ wypływ wody pokrętłem lub ponownie podłącz zbiornik na płyn Wymień uszczelkę (o-ring) 14. Gwarancja Producent zaświadcza, iŝ urządzenia są wolne od braków materiału jak równieŝ wykonania i powinny działać w sposób zadowalający w warunkach normalnego uŝytkowania przez okres dwóch lat od daty zakupu. Stosowanie środków zapobiegawczych naleŝy y do nabywcy. y. Producent i dystrybutor w Ŝadnym wypadku nie ponosi odpowiedzialności za szkody wynikłe z niezgodnego z zasadami i zaleceniami uŝytkowania u urządze dzenia. 11
