1 INSTRUKCJA OBSŁUGI Kompresor LA 10 Nr produktu Strona 1 z 8

2 3.0 Opis produktu 3.1 Zawartość 1 Kompresor LA 10 z wężem wysokiego ciśnienia (ze złączką do wentyli samochodowych) i jednym złączem samochodowym 12V 1 Przejściówka sieciowa ładowarki 230 V 1 Przejściówka wentyla ok. 2.0 mm średnicy (igła do piłek) 1 Przejściówka wentyla ok 4.5 mm średnicy 1 Przejściówka wentyla ok 8.0 mm średnicy 1 Instrukcja obsługi 1 samochodowy bezpiecznik płaski 15 A (zainstalowany w urządzeniu ) Strona 2 z 8

3 Strona 3 z 8

4 Sprawdź wszystkie części w zakresie ewentualnych uszkodzeń i sprawdź, czy zawartość opakowania jest kompletna natychmiast po rozpakowaniu. Nie używaj urządzenia, jeśli jest uszkodzone, źle funkcjonuje lub w przypadku braku bądź niepełnej instrukcji obsługi. iiustracje mogą odbiegać od wyglądu faktycznego urządzenia. Podlega zmianom technicznym zgodnie z rozwojem technologicznym. Dekoracja nie dołączona. 3.2 Opis produktu Manometr wskazuje ciśnienie powietrza do maks. 10 bar / PSI (bary i PSI to jednostki ciśnienia 1 Bar = PSI) Podświetlane pokrętło 4 diodami Wąż sprężonego powietrza, schowany we wgłębieniu w dolnej części obudowy Złącze wentyla samochodowego z funkcją szybkiego rozłączania Pierścień regulujący do oznaczenia określonych wartości ciśnienia 1 Przejściówka wentyla ok. 8.0 mm średnicy 1 Przejściówka wentyla ok. 4.5 mm średnicy 1 Przejściówka wentyla ok. 2.0 mm średnicy (igła do piłek) Schowek na wtyczkę samochodową 12V z kablem i zasilacz ładowarki 230 V 2Zasilacz ładowarki 230 V Pokrywa schowka przejściówki wentyla Wtyczka samochodowa z kablem i bezpiecznikiem 15A Włącznik zasilania O/I ON/OFF Gniazdko do podłączania zasilacza ładowarki Przełącznik diod O / I, On / Off Złącze samochodowe 12 V z pokrywką (zamknięcie schowka na zatrzask, przyciśnij w dół, aby otworzyć) Bezpieczniki 15 A (amperów) Przełącznik kompresora On / Off Diody sygnalizujące pojemność baterii podczas pracy oraz podczas ładowania. Dioda zielona = bateria całkowicie naładowana Dioda żółta = bateria w połowie naładowania Dioda czerwona = bateria prawie pusta, naładuj koniecznie Obudowa elementów sterowania Strona 4 z 8

5 4. Praca/akcesoria 4.1 Włączanie i wyłączanie urządzenia Ustaw Przełącznik ON/OFF na ( I ). Urządzenie jest gotowe do pracy; włączy się lampka manometru. Diody zaświecają się sygnalizując aktualną pojemność baterii. W trybie pracy gniazdo pojazdu 12 V jest pod napięciem. Aby wyłączyć urządzenie ustaw przełącznik ON/OFF na (O). Uwaga! Zawsze noś odpowiednie zabezpieczenie słuchu i okulary BP podczas pracy! Sprawdź przed każdym użyciem, czy urządzenie i wąż sprężonego powietrza nie są uszkodzone. Nie obsługuj urządzenia, które jest uszkodzone. Za każdym razem zajrzyj do instrukcji obsługi urządzenia, które ma być nadmuchane. Wybierz odpowiednią przejściówkę wentyla (np. Q). otwórz szybkozłącze wentyla Q odsuwając dźwignię szybkozłącza od węża sprężonego powietrza. Teraz zamocuj przejściówkę wentyla i przyciśnij dźwignię w stronę węża sprężonego powietrza, aby ją zamknąć (patrz rysunek 5). Ostrzeżenie o automatycznym uruchomieniu.4 Jeśli przełącznik ON/OFF kompresora jest ustawiony na ( I ) przed włączeniem urządzenia, kompresor n uruchomi się automatycznie i sprężone powietrze zacznie być dostarczane do węża sprężonego powietrza. Ryzyko uszkodzeń i obrażeń ciała! 4.2 Obsługa oświetlenia Ustaw przełącznik ON/OFF na ( I ). Urządzenie jest gotowe do pracy. Aby włączyć oświetlenie, ustaw przełącznik ON/OFF na ( I ). Aby wyłączyć lampki diodowe, ustaw przełącznik światła na ( O ). Aby wyłączyć urządzenie, ustaw przełącznik ON/OFF na ( O ). 4.3 Obsługa kompresora Urządzenie może pracować przy zasilaniu z wbudowanej baterii lub wbudowanej wtyczki pojazdu 12V. opony samochodowe, motocyklowe i rowerowe z wentylem automatycznym (wentyl Schradera z gwintem o średnicy 7mm) można nadmuchiwać bez przejściówki. Nie obsługuj kompresora przez dłużej niż 10 minut. Po tym czasie kompresor musi ostygnąć prze 10 minut. Do pompowania opon samochodowych nie jest wymagana przejściówka wentyla. Najpierw zdejmij zatyczkę z wentyla. Strona 5 z 8

6 Otwórz szybkozłącze Q i zamocuj wtyczkę na wentyl samochodowy nasuwając ją jak najgłębiej. W tym czasie zamknij szybkozłącze wentylu samochodowego. Sprawdź, czy dźwignia zatyczki wentyla samochodowego jest mocno podłączona do wentyla ostrożnie ją pociągając. Jako wyznacznika użyj symbolu strzałki na manometrze regulując pierścień Q na żądaną wartość ciśnienia powietrza (patrz rysunek 6). Ustaw przełącznik ON/OFF na ( I ). Urządzenie jest gotowe do pracy. Aby włączyć kompresor, ustaw przełącznik kompresora ON/OFF na ( I ). Pamiętaj, że kompresor można wyłączyć w dowolnym momencie ustawiając przełącznik kompresora lub przełącznik zasilania na (O). Po ustawieniu ciśnienia powietrza oznakowanego na pierścieniu regulującym, wyłącz kompresor za pomocą wyłącznika kompresora (ustaw przełącznik kompresora na (O). Aby wyłączyć urządzenie wyłącznik zasilania na urządzeniu musi być wyłączony, Otwórz szybkozłącze wentyla i zdejmij przejściówkę samochodową z wentyla opony. Sprawdź ciśnienie powietrza drugim ciśnieniomierzem, aby określić dokładną wartość. Powtórz proces jeśli wymagane ciśnienie powietrza nie zostało osiągnięte. Teraz nałóż zatyczkę na wentyl opony. Po osiągnięciu oznakowania ciśnienia powietrza na pierścieniu regulującym wyłącz urządzenie wyłącznikiem kompresora. Zdejmij przejściówkę wentyla z wentyla przedmiotu i zamknij zatyczkę wentyla. Niewiążące wskazówki w zakresie ciśnienia: około 1.9 około 2.4 około 1.7 około 2.0 około 0.6 około bar Uwaga. Przestrzegaj instrukcji producenta danego przedmiotu. Nie stosuj kompresora do dmuchania przedmiotów pływających. Nadmuchiwanie pomocy sportowych, zabawek i produktów rekreacyjnych. Nie obsługuj kompresora przez dłużej niż 10 minut. Po tym czasie kompresor musi ostygnąć prze 10 minut. Najpierw zapoznaj się z instrukcjami producenta w zakresie dmuchania i dopuszczalnych wartości maksymalnych ciśnienia powietrza przed napełnianiem przedmiotu. Otwórz zatyczkę wentyla przedmiotu. Za pomocą szybkozłącza wentyla, zamocuj przejściówkę wentyla i mocno ją nasadź na wentyl przedmiotu. Jeśli przejściówka wentyla odłączy się od wentyla podczas nadmuchiwania ręką naciśnij ją mocno na wentyl. Sprawdź, czy przejściówka wentyla jest mocno podłączona do wentyla przez jej delikatne pociągnięcie. Jako odniesienia, ustaw strzałkę na manometrze ustawiając pierścień regulacyjny na żądaną wartość ciśnienia powietrza. Ustaw wyłącznik zasilania na (I). urządzenie jest gotowe do pracy. Strona 6 z 8

7 Aby włączyć kompresor, ustaw przełącznik kompresora na (I). pamiętaj, że kompresor można wyłączyć w dowolnym momencie ustawiając przełącznik kompresora na (O). Przestrzegaj i sprawdzaj napięcie przedmiotu podczas nadmuchiwania. Jeśli przedmiot został zbyt mocno nadmuchany, natychmiast przerwij proces i wyłącz kompresor. Uwaga! Nadmierne ciśnienie powietrza może spowodować wybuchnięcie przedmiotu. Ryzyko obrażeń i uszkodzenia! 4.4 Ładowanie baterii akumulatorka Ładowanie z zasilacza ładowania 230 V Bateria akumulatorek powinna być całkowicie naładowana przed pierwszym użyciem. Podłącz małą okrągłą wtyczkę na zasilaczu ładowania do gniazdka 1B. Podłącz zasilacz ładowania do gniazdka prądowego 230 V. Ustaw wyłącznik zasilania na (I). urządzenie przełączy się w tryb ładowania. Ekran diodowy zaświeci się a migająca dioda oznaczać będzie aktualną pojemność baterii akumulatorka. Czas ładowania wynosi około godzin. Zielona dioda musi świecić się po całkowitym naładowaniu akumulatorka baterii. Po naładowaniu wyłącznikiem zasilania wyłącz urządzenie i odłącz zasilacz ładowania od urządzenia i gniazdka 230 V. 4.5 Korzystanie z gniazdka pojazdu 12V Zdejmij pokrywkę gniazdka pojazdu 12V. Podłącz wtyczkę pojazdu 12V urządzenia zewnętrznego do złącza pojazdu 12V. Ustaw wyłącznik zasilania na (I). Uwaga Nie obsługuj kompresora ani oświetlenia podczas ładowania! Złącze pojazdu 12V jest teraz pod napięciem i podłączone zewnętrzne urządzenie 12V może być uruchomione (patrz rysunek 7). Po użyciu urządzenia zewnętrznego odłącz wtyczkę samochodową 12V od złącza 12V na urządzeniu. Strona 7 z 8

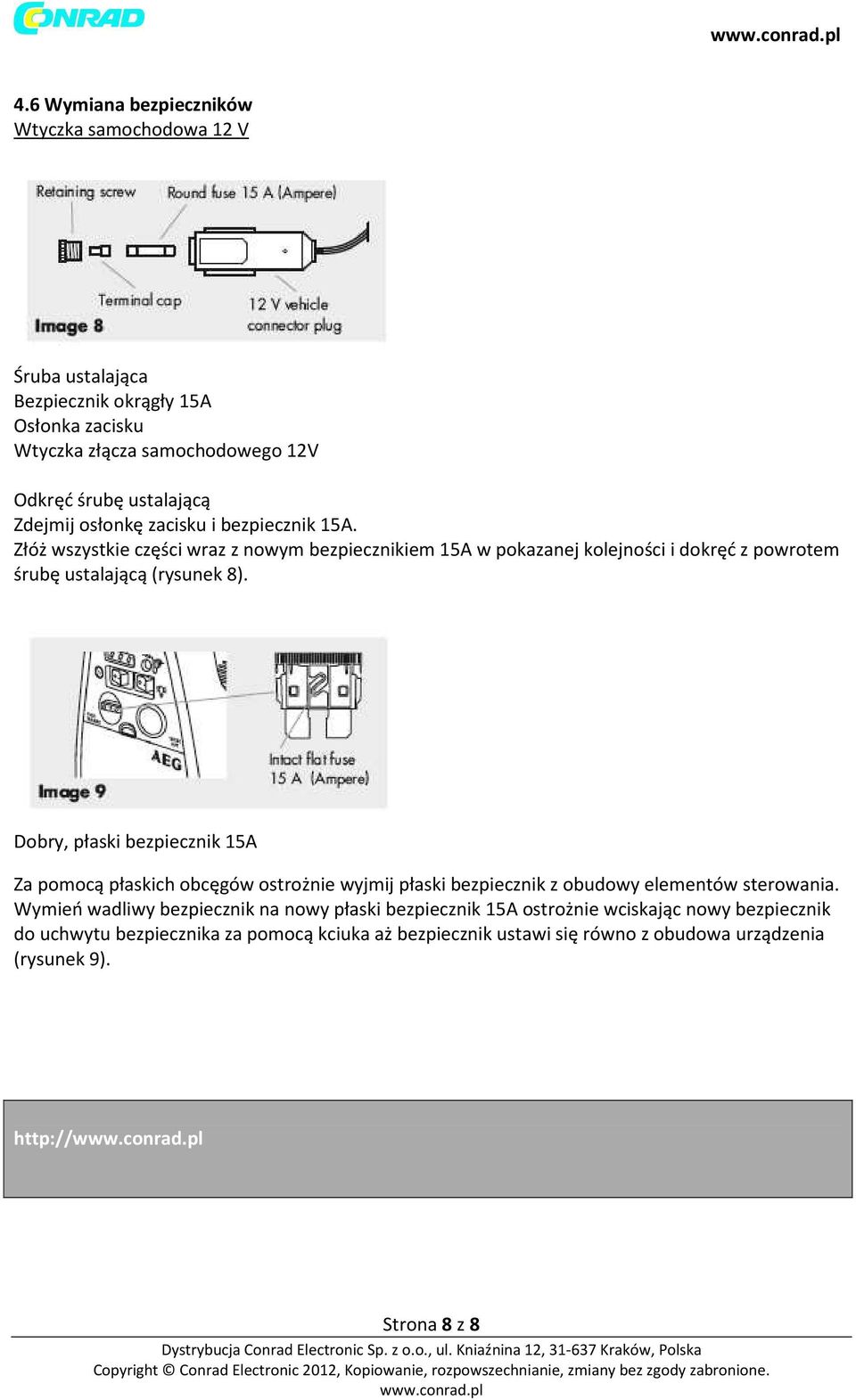

8 4.6 Wymiana bezpieczników Wtyczka samochodowa 12 V Śruba ustalająca Bezpiecznik okrągły 15A Osłonka zacisku Wtyczka złącza samochodowego 12V Odkręć śrubę ustalającą Zdejmij osłonkę zacisku i bezpiecznik 15A. Złóż wszystkie części wraz z nowym bezpiecznikiem 15A w pokazanej kolejności i dokręć z powrotem śrubę ustalającą (rysunek 8). Dobry, płaski bezpiecznik 15A Za pomocą płaskich obcęgów ostrożnie wyjmij płaski bezpiecznik z obudowy elementów sterowania. Wymień wadliwy bezpiecznik na nowy płaski bezpiecznik 15A ostrożnie wciskając nowy bezpiecznik do uchwytu bezpiecznika za pomocą kciuka aż bezpiecznik ustawi się równo z obudowa urządzenia (rysunek 9). Strona 8 z 8
