PROJEKT BUDOWLANY: budowy oświetlenia ulicznego ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką w Łowiczu

Transkrypt

1 P R O J E K T O W A N I E I N A D Z O R Y W BRANŻY ELEKTROENERGETYCZNEJ SPÓŁKA CYWILNA Z b i g n i e w i Z o f i a U c z c i w e k Łowicz, ul. Dolna 1 tel. 0-46/ , REGON ; NIP PROJEKT BUDOWLANY: budowy oświetlenia ulicznego ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką w Łowiczu Adres inwestycji: dz. nr nr 7750 i 7802 obręb ewidencyjny Korabka Łowiczu Inwestor: Gmina Miasto Łowicz Stary Rynek Łowicz Projektant: Opracował: Łowicz; wrzesień; 2012 Egz. nr 1

2 - 2 - SPIS ZAWARTOŚCI OPRACOWANIA Strona tytułowa str. 1 Spis zawartości opracowania str. 2 Warunki przyłączenia nr 6562/RE04/2012 z dnia wydane przez Rejon Energetyczny w Łowiczu str. 3-4 Wypis i wyrys z planu miejscowego znak: GGPP str. 5-9 Załącznik nr 1 do wypisu jw. str. 10 Kserokopia decyzji o stwierdzeniu przygotowania zawodowego projektanta str Kserokopia zaświadczenia o przynależności do ŁOIIB w Łodzi str. 13 Opinia nr 339/2012 ZUDP Łowiczu str Oświadczenie o wykonaniu projektu zgodnie z obowiązującymi przepisami str. 16 Informacja dotyczącą bezpieczeństwa i ochrony zdrowia str Projekt zagospodarowania terenu (część opisowa) str. 19 Opis techniczny str Współrzędne punktów charakterystycznych str. 21 Obliczenia techniczne str Zestawienie materiałów podstawowych str. 24 Rysunki: Projekt zagospodarowania terenu rys. nr 1 Schemat rys. nr 2 Skrzyżowanie projektowanego kabla z kanalizacją rys. nr 3 Skrzyżowanie projektowanego kabla z wodociągiem rys. nr 4

3

4

5

6

7

8

9

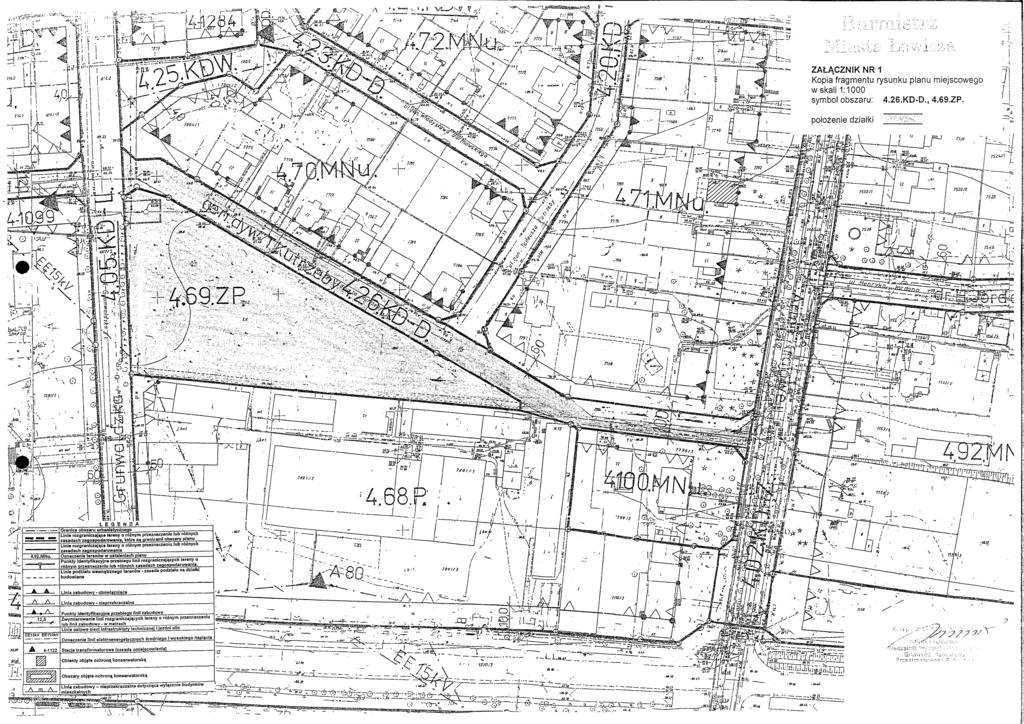

10

11

12

13 Oświadczenie Oświadczam, że projekt budowlany oświetlenia ulicznego ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką w Łowiczu został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami (aktualnej) wiedzy technicznej.

14 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA budowy oświetlenia ulicznego ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką w Łowiczu Inwestor: Gmina Miasto Łowicz; Stary Rynek 1; Łowicz Projektant: 1. ZAKRES ROBÓT ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW. Zamierzenie budowlane obejmuje w kolejności: posadowanie jedenastu sztuk słupów oświetlenia ulicznego stalowych sześcio lub ośmiokątnych czterometrowych z blach o grubości 3 mm (kompletnych z oprawami typu OCP 70B-PC/II) na fundamentach; ułożenie kablowych linii oświetleniowych w wykopie otwartym, wraz z zasypaniem wykopu (po ułożeniu kabla); wprowadzenie projektowanego kabla na istniejący słup linii nn przy ul. Kutrzeby. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH. Na terenie objętym zakresem niniejszych robót znajdują się: słupowa stacja transformatorowa 15/0,4 kv Bortnowskiego ; napowietrzna linia średniego napięcia elektroenergetyczna linia napowietrzna na słupach typu ŻN-10; teren zielony i ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką; rurociągi wodny oraz kanalizacji deszczowej. 3. WYKAZ ELEMENTÓW ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIA. istniejąca słupowa stacja transformatorowa; ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką; istniejąca napowietrzna linia niskiego napięcia; istniejąca napowietrzna linia średniego napięcia. 4. WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. praca w pobliżu czynnych ul. Kutrzeby i ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką; prace w szafce oświetlenia ulicznego na stacji transformatorowej; prace na słupie czynnej linii niskiego napięcia; prace w pobliżu czynnej linii napowietrznej średniego napięcia.

15 WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH. Pracownicy realizujący zakres robót przewidzianych projektem budowlanym winni być przeszkoleni w zakresie wykonywania prac przy urządzeniach elektroenergetycznych do 1 kv (winni posiadać świadectwa kwalifikacyjne wydawane przez SEP). Sprzęt ochrony osobistej pracowników winien posiadać aktualne atesty oraz instrukcję określające sposób jego użytkowania, konserwacji i przechowywania. Brygada monterska winna ponadto być wyposażona w apteczkę pierwszej pomocy oraz wykaz telefonów pogotowia ratunkowego, straży pożarnej, policji, Rejonowej Dyspozycji Ruchu Rejonu Energetycznego Łowicz, Urzędu Miasta Łowicza i Nadzoru Budowlanego w Łowiczu. Przed każdorazowym przystąpieniem do prac brygadzista winien przeprowadzić krótki instruktaż na temat zakresu wykonywania robot i związanych z nimi warunkami bezpieczeństwa i higieny pracy oraz z wytycznymi kierownika budowy. Instruktaż prowadzić z zachowaniem przepisów BHP ze szczególnym uwzględnieniem: rozporządzenia Ministra Gospodarki z dn w sprawie BHP przy urządzeniach energetycznych Dz. U. nr 80 poz. 912 z 1999 r.; rozporządzenia Ministra Infrastruktury z dn w sprawie BHP podczas wykonywania robót budowlanych Dz. U. nr 47 poz. 401 z 2003 r.; rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy DZ. U. nr 180 poz z 2004 r.; rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzaju prac wymagających szczególnej zdolności psychofizycznej DZ.U. nr 62 po.287 z 1996 r.. 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWA- NIA ROBÓT BUDOWLANYCH. Prace w pobliżu urządzeń elektroenergetycznych należących do PGE Dystrybucja oraz Urzędu Miasta w Łowiczu, czynnych lub unieczynnionych (tzn. wyłączonych z pod napięcia i uziemionych) mogą się odbywać po dopuszczeniu do pracy przez brygadę ruchową PGE Dystrybucja oraz konserwatora oświetlenia ulicznego wyznaczonego przez Urząd Miasta. Urządzenia mechaniczne na budowie typu: koparka, podnośnik montażowy, urządzenie przepychowe itp. winny posiadać świadectwa dopuszczenia do pracy oraz być obsługiwane przez uprawniony personel. Wykopy zabezpieczyć taśmą sygnalizacyjną przed przedostaniem się osób trzecich. Przy wykonywaniu prac w pasie drogowym ulicy Kutrzeby oraz na terenie ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką należy przestrzegać zaleceń Wydziału Spraw Komunalnych Urzędu Miasta Łowicza.

16 PROJEKT ZAGOSPODAROWANIA TERENU ciągu pieszy pomiędzy ulicami Armii Krajowej i Grunwaldzką (dz. nr nr 7750 i 7802 w obrębie ewidencyjnym Korabka) w Łowiczu. Przedmiot inwestycji: Budowa oświetlenia ulicznego ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką w Łowiczu. Istniejący stan zagospodarowania: Na terenie objętym niniejszym projektem znajdują się: - napowietrzna linia niskiego napięcia wykonanego na słupach żelbetonowych zasilana ze stacji transformatorowej Bortnowskiego nr ; - napowietrzna linia średniego napięcia; - rurociąg wodny; - rurociąg kanalizacji deszczowej; - ulica Kutrzeby oraz ciągu pieszy pomiędzy ulicami Armii Krajowej i Grunwaldzką. Projekt zagospodarowania: Projektuję oświetlenie uliczne 11 opraw typu OCP 70 BP-C/II zainstalowanych na słupach stalowych sześcio lub ośmiokątnych czterometrowych z blach o grubości minimum 3 mm. Zasilanie oświetlenia kablem ziemnym typu YAKXS 4x25 mm 2. Całość prac projektowanych pokazuję na rys. nr 1. Bilans terenu: Projektowane oświetlenie będzie się znajdowało na terenie należącym do inwestora. Inne uwarunkowania: Nie występują.

17 1. Podstawa opracowania projektu OPIS TECHNICZNY umowa o dzieło nr 268/2012 z dn r. oraz uzgodnienia z Inwestorem; techniczne warunki przyłączenia nr 6562/RE04/2012 wydane przez PGE Dystrybucja S.A. Rejon Energetyczny Łowicz; mapa sytuacyjno wysokościowa i pomiary w terenie; obowiązujące przepisy, normy i wytyczne PGE Dystrybucja. 2. Zakres projektu. Projekt niniejszy obejmuje wykonanie oświetlenia ulicznego ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką w Łowiczu. 3. Dane techniczne projektowanego oświetlenia ulicznego. Projektowane oświetlenie uliczne realizować przez zainstalowanie 11 szt. opraw typu OCP 70B-PC/II (prod. Essystem ) na słupach stalowych sześcio lub ośmiokątnych czterometrowych z blach o grubości minimum 3 mm. Słupy te posadowić na fundamentach przewidzianych do danego typu słupa. Słupy winny być wyposażone w listwę zaciskową i zabezpieczenie lampy wkładką topikową Bi-Wts 6A. Latarnie zasilać kablem ziemnym YAKXS 4x25 mm 2 od istniejącego słupa linii niskiego napięcia przy ul. Kutrzeby. Słup ten zasilany jest ze stacji transformatorowej Bortnowskiego nr z obwodu oświetleniowego. Słupy latarni połączyć z przewodem ochronno neutralnym, który przy słupach krańcowych uziemić (rezystancja uziemienia poniżej 5Ω). Latarnie zasilić kolejno z różnych faz. Kabel układać faliście na głębokości 0,7 m. Pod wjazdami na posesje kable ułożyć w rurze np. DVK-75 AROT na głębokości 1 m. Pozostawić zapasy kablowe o długości 1 m po obu stronach latarń (przy słupach linii nn o długości 2,5 m). Kabel układać na podsypce z piasku ogólnobudowlanego o grubości 0,1 m (po ułożeniu kabel przysypać identyczną warstwa piasku). W odległości 25 cm nad kablem ułożyć folię koloru niebieskiego o szerokości 30 cm. W miejscach krzyżowania projektowanego kabla z istniejącymi wodociągami i kanalizacjami kabel chronić rurą DVK75 AROT. Na kablu po obu stronach przepustów kablowych oraz przy słupach po obu stronach i po trasie co 10 m założyć opaski kablowe informacyjne o treści Oświetlenie uliczne; słup nr.- słup nr.; 0,4 kv; YAKXS 4x25; Urząd Miejski; Całość prac wykonać zgodnie z rys. nr nr 1 i 2 oraz zgodnie z obowiązującymi przepisami i normami przez firmę posiadającą odpowiednie uprawnienia i wymaganą wiedzę fachową pod stałym nadzorem.

18 Ochrona przed dotykiem pośrednim. Ochronę przed dotykiem pośrednim realizować przez samoczynne szybkie odłączenie napięcia w układzie TN-C (zerowanie) oraz TN-C-S dla opraw przy pomocy odpowiednio dobranych wkładek topikowych. 5. Ochrona odgromowa. Ochrona odgromowa realizowana będzie przez zainstalowanie na słupie, z którego odgałęzia się projektowana linia oświetlenia ulicznego ogranicznika przepięć typu BOP-0,5/5 ka (1 szt.). Sprawdzić rezystancję uziemienia, która powinna wynosić poniżej 10 Ω. Protokół z pomiaru przekazać inwestorowi. 6. Uwagi dodatkowe. Przed przystąpieniem do prac wykonawca winien zapoznać się z uwagami zawartymi w opinii nr 268/2012 Zespołu Uzgadniania Dokumentacji Projektowej. Szczególna uwagę zwracać przy pracach ziemnych w pobliżu punktów osnowy geodezyjnej. Współrzędne punktów charakterystycznych dla projektowanego kabla oświetleniowego ciągu pieszego pomiędzy ulicami Armii Krajowej i Grunwaldzką w Łowiczu. Punkt X Y Sł. nr , ,06 Sł. nr , ,22 Sł. nr , ,33 Sł. nr , ,39 Sł. nr , ,56 Sł. nr , ,72 Sł. nr , ,81 e , ,22 e , ,85 Sł. nr , ,74 e , ,70 Sł. nr , ,32 e , ,60 e , ,53 e , ,15 e , ,66 Sł. nr , ,42 Sł. nr , ,52 Istn. sł , ,90 e , ,22

19 OBLICZENIA TECHNICZNE 1. Dobór przewodów oświetlenia Dobór i sprawdzenie przewodów na obciążenie oraz dobór zabezpieczeń przewodów. Dane do wyliczeń: ilość projektowanych opraw oświetleniowych o mocy 70W - 11 szt. ilość istniejących opraw oświetleniowych o mocy 70W - 13 szt. Moc zainstalowana i moc szczytowa oświetlenia (istniejącego i projektowanego): P i = P s = 24 * 70 = 1680 W Prąd nominalny obwodu: I n = ,8 =9,2 A Prąd rozruchu w obwodzie: I r = 9,2 * 1,6 = 14,8 A Przyjmuję zabezpieczenie obwodu wkładką Bi-Wtz 20A oraz kabel zasilający YAKXS 4x25 mm 2, dla którego obciążalność długotrwała wynosi 110 A, a obciążalność dopuszczalna długotrwale wynosi ze względu na ułożenie w przepustach kablowych oraz prowadzenie po słupie: I dd = 110 * 0,74 * 0,91= 74 A Dla spełnienia wymogów odpowiedniego zabezpieczenie przewodów musi być zastosowana koordynacja urządzeń zabezpieczających: I n I b I dd I zz 1,45* I dd gdzie: I n prąd nominalny w obwodzie 9,2 A I b prąd znamionowy zabezpieczenia obwodu 20 A I dd obciąż. dopuszczalna długotrwale kabla YAKXS 4x25 mm 2 74 A I zz prąd zadziałania zabezpieczenia (1,6*I b = 1,6*20 = 32 A) 32 A 9,2 A 20 A 74 A 1,6 * 20 = 32 1,45 * 74 = 107,3 A Pod względem dopuszczalnego obciążenia projektowany kabel spełnia wymagane warunki Sprawdzenie skuteczności ochrony przed dotykiem pośrednim. Dane dodatkowe: - transformator S kva rezystancja transformatora Rt - 0,02 Ω/f reaktancja transformatora Xt - 0,0403 Ω/f - długość projektowanego kabla YAKY 4x25 mm 2 L k - 80 m rezystancja kabla YAKXS 4x25 mm 2 Rk - 1,12 Ω/km reaktancja kabla j. w. Xk - 0,075 Ω/km

20 długość napowietrznej linii n. n. 4xAl mm 2 L m rezystancja przewodu 50 Rl50-0,587 Ω/km rezystancja przewodu 35 Rl35-0,845 Ω/km reaktancja przewodu 50 Xl50-0,3 Ω/km reaktancja przewodu 35 Xl35-0,33 Ω/km - długość projektowanego kabla YAKXS 4x25 mm 2 L p m rezystancja kabla YAKXS 4x25 mm 2 Rk - 1,12 Ω/km reaktancja kabla j. w. Xk - 0,075 Ω/km Wyliczenie impedancji obwodu przy zwarciu w projektowanej lampie nr 1: R = 0,02 + 0,166 * (0, ,845) + 2 * (0,299 * 1,12 ) = 0,928 Ω X = 0, ,166 * (0,3 + 0,33 ) + 2 * (0,299 * 0,075) = 0,213 Ω Z = 0, ,213 2 =0,953Ω Prąd zwarcia w obwodzie: I z = 0, ,953 =193A Prąd wyłączalny przy zabezpieczeniu obwodu wkładka topikowa Bi-Wtz-20A: I w = 6,7 * 20 = 134 A Ochrona jest skuteczna gdyż: I z = 193 A > Iw = 134 A 1.3. Spadek napięcia w linii oświetlenia ulicznego. Na odcinku od stacji transformatorowej do ostatniej latarni (nr 1) projektowanego oświetlenia. Spadek napięcia w istniejącym kablu: Δ u % = =0,73% Spadek napięcia w linii napowietrznej 4x Al50+Al35 mm 2 : l z = (87, , , , ,5 166) = ,5 =133,8 m (87,5 24) 2100 Δ u % = , ,8 =0,31+0,44=0,75% Spadek napięcia w projektowanym kablu: l z = (5 87, , , , , , ,5 219) (87,5 11) Δ u % = ,5 93,1 =0,39% Sumaryczny spadek napięcia: u % = 0,73 + 0,75 + 0,39 = 1,87 % < 4,5 % = ,5 =93,1 m

21 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH L.p. Nazwa materiału J. m. Ilość 1 Kabel YAKXS 4x25 mm 2 m Oprawy OCP 70B-PC/II z daszkiem (prod. Essystem ) szt Źródła światła sodowe 70 W szt Słup ośw. 4 m sześcio lub ośmiokątny z blachy min. 3 mm szt Fundament do słupów j.w. szt Elementy montażowe do fundamentu j.w. szt Wkładka topikowa bezpiecznika instalacyjnego typu Bi-Wts 6A szt Ogranicznik przepięć typu BOP-0,5/5 ka szt. 1 9 Bednarka ocynkowana FeZn 25x4 mm kg Pręt miedziowany φ 16 mm, dł. 1,5 m szt Łącznik płaskownik-pręt szt Grot GS16 (do prętów j.w.) szt Rura osłonowa BE-50 AROT szt Rura osłonowa typu DVK75 (firmy AROT ) m Przewód YDY 3x2,5 mm 2 m Opaski kablowe informacyjne OKi szt Folia kablowa kalandrowana niebieska o szerokości 0,3 m m Piasek ogólnobudowlany m 3 15,5 19 Tabliczka bezpiecznikowa złącze IZK szt Uchwyt dystansowy mocowania kabla i rury na słupie szt Taśma stalowa do mocowania kabla i rury m Klamra do taśmy j.w. szt. 9 Inne drobne materiały

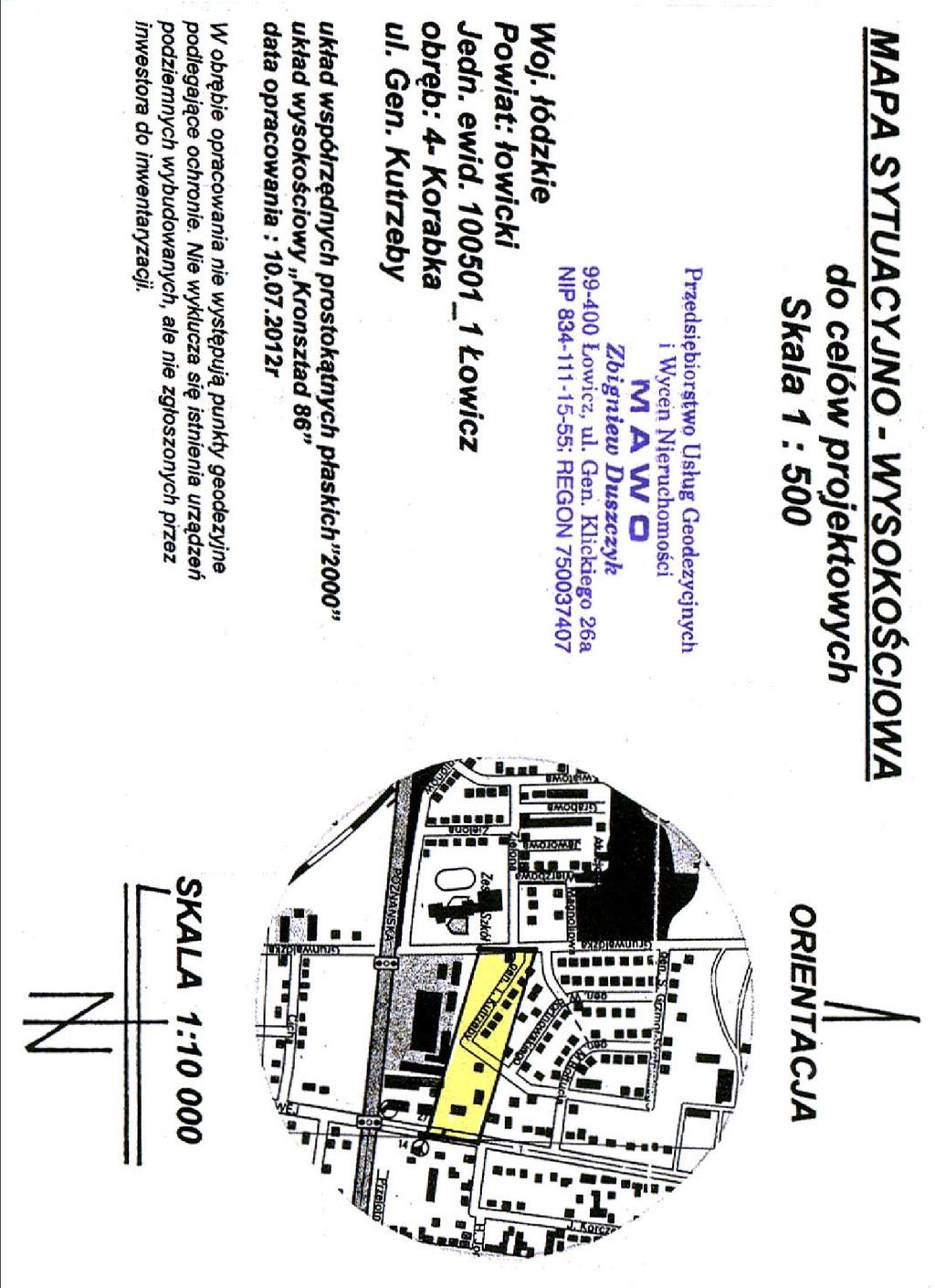

22

23

24 RZUT POZIOMY Kanalizacja Proj. Kabel RZUT PIONOWY Proj. kabel n.n. w rurze os³onowej DVK 75 AROT 0,7 m Kanalizacja > a Temat: Skrzy owania proj. kabla z kanalizacj¹ a = 0,25 m + d d - œrednica krzy owanego ruroci¹gu Adres: DZ. NR NR 7750, 7802; OBR. EW. KORABKA OWICZ Inwestor: GMINA MIASTO OWICZ STARY RYNEK 1; OWICZ Projektant: in. ZBIGNIEW UCZCIWEK Podpis Opracowa³: mgr in. Andrzej Uczciwek Skala: Data: Specjalnoœæ: Sieci i instalacje elektryczne Nr upr. 51/89 Sk-ce Podpis Nr rys. 3
