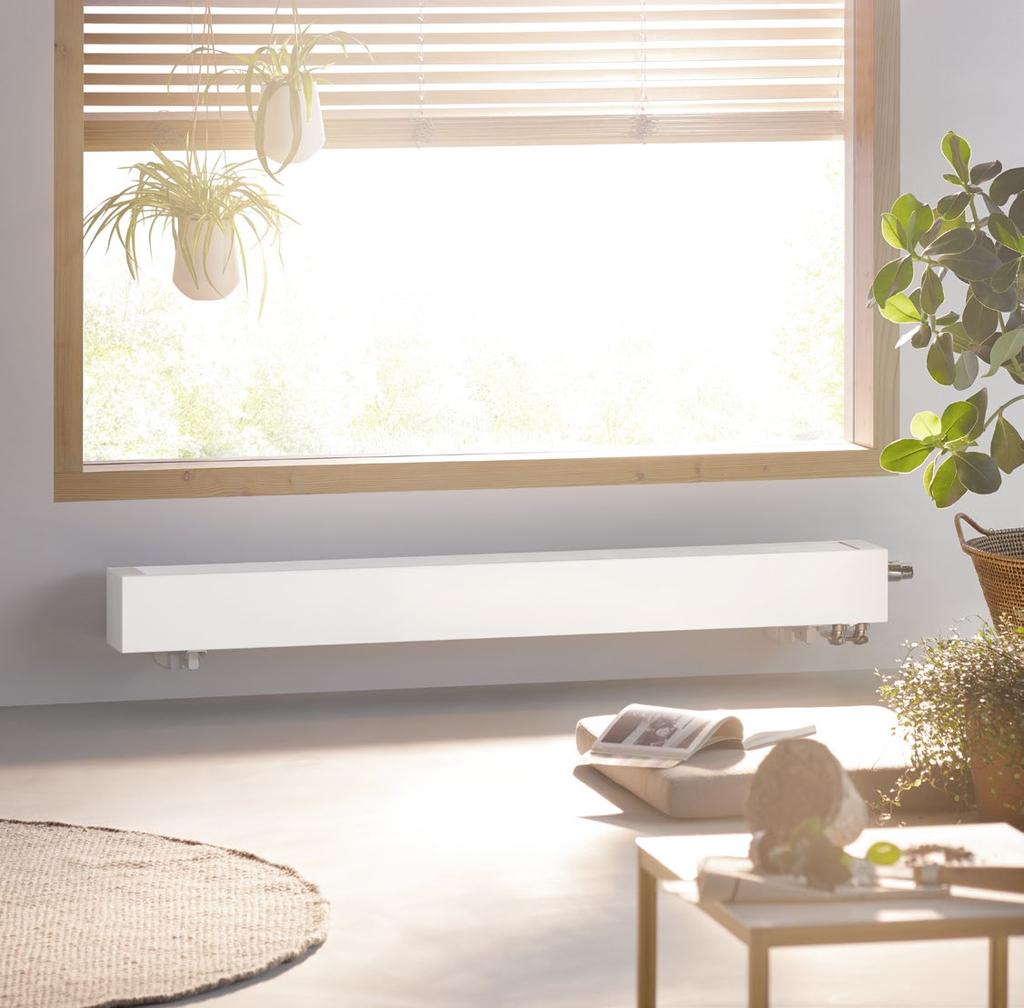

1 + 3 % Podwyżka cen od do cennika Konwektory kompaktowe I/2017 (+ 5 % podwyżka cen na osprzęt i części zamienne) Ceny i informacje techniczne I/2017 Ceny obowiązują od Konwektory kompaktowe Kermi Fühl Dich wohl. Kermi.

2 Ceny netto są niewiążące. Zastrzega się prawo do zmian technicznych. Nie ponosimy odpowiedzialności za pomyłki i błędy w druku. Ilustracje przedstawiają przykładowe warianty; przedstawiony na zdjęciach osprzęt nie wchodzi w zakres dostawy. Ze względów technicznych możliwe są różnice w odcieniach kolorów pomiędzy drukiem a oryginalnym produktem. Obowiązują ogólne warunki handlowe Kermi Sp. z o.o. Kermi jest zastrzeżonym znakiem towarowym. by Kermi GmbH, Pankofen-Bahnhof 1, Plattling, Niemcy Niniejsza publikacja i wszystkie jej części są chronione prawem autorskim. Wykorzystywanie dokumentu niezgodnie z prawem autorskim i bez zgody autora jest zabronione i karalne. Dotyczy to w szczególności powielania, tłumaczenia, tworzenia mikrofilmów oraz zapisywania i przetwarzania w systemach elektronicznych. Stan na czerwiec 2017 r.

3 Ceny i informacje techniczne I/2017 Ceny obowiązują od Konwektory kompaktowe Kermi Fühl Dich wohl. Kermi Przede wszystkim zdrowy klimat w pomieszczeniach... 5 Komfort cieplny z jednego źródła... 6 Konwektory kompaktowe Kermi. Państwo stawiają wymagania, a my znajdujemy rozwiązania... 8 Ceny konwektorów kompaktowych Kermi / kompaktowych konwektorów zaworowych Ceny i moce cieplne wysokość 100 mm Ceny i moce cieplne wysokość 150 mm Ceny i moce cieplne wysokość 250 mm Ceny osprzętu Konwektory kompaktowe / kompaktowe konwektory zaworowe Dane techniczne konwektorów kompaktowych Kermi Wymiary montażowe osprzętu Wymiary przyłączeniowe konwektorów kompaktowych Wymiary przyłączeniowe kompaktowych konwektorów zaworowych Dane techniczne Pojemność wodna, masa Założenia projektowe grzejników Technika zaworowa zawór standardowy Technika zaworowa zawór precyzyjnej regulacji Wartości k v Montaż głowic termostatycznych / siłowników / modułów przyłączeniowych Moduły przyłączeniowe do konwektorów kompaktowych Usytuowanie podzielników ciepła Paleta kolorów Kermi Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 1

4 Fühl Dich wohl. Kermi. W domu, we własnych czterech ścianach. To tutaj szukamy przytulności, komfortu i bezpieczeństwa. To, że w domu czujemy się dobrze i możemy odpocząć, to w dużej mierze zasługa odpowiedniego klimatu w pomieszczeniach. Od czego zależy dobry klimat w pomieszczeniach? Czy da się zmierzyć poziom komfortu? W firmie Kermi zajmujemy się tymi zagadnieniami od dziesiątek lat. Wszystko zaczęło się od grzejników i układów ogrzewania podłogowego. Obecnie nasza działalność skupia się na zapewnianiu optymalnego ciepła, zarówno w pomieszczeniach mieszkalnych, jak i biurowych. Atmosferę komfortu czy bezpieczeństwa o każdej porze roku, tworzymy przez optymalizację ciepła i klimatu pomieszczeń w nowych budynkach oraz tych remontowanych. Zdrowe otoczenie zależy od wielu aspektów mieszkania. Chodzi przede wszystkim o to, jak czujemy się w naszym domu. Nowoczesne, przemyślane produkty Kermi zapewniają bezpieczeństwo, są również dobrym wyborem w kwestii ochrony środowiska. System Kermi x-optymalizowany dzięki inteligentnemu współdziałaniu wszystkich elementów cechuje się optymalną efektywnością energetyczną. Na wysokich standardach jakości komponentów i systemów Kermi można polegać. Są one realizowane na każdym etapie powstawania produktu od projektowania, przez produkcję, aż po końcową kontrolę jakości. Współpraca Kermi z partnerami usług specjalistycznych: przedi posprzedażowych oraz dodatkowy serwis, dają odbiorcom jeszcze lepsze wrażenia. Dzięki wysoce innowacyjnym rozwiązaniom Kermi zapewnia zdrowe, ekologiczne ciepło, świeże i czyste powietrze oraz najwyższy komfort cieplny w całym domu. Aby można było czuć się w nim naprawdę dobrze! Od około sześćdziesięciu lat firma Kermi, z siedzibą w Dolnej Bawarii, wytwarza i rozwija produkty z zakresu techniki grzewczej oraz kabiny prysznicowe. Obecnie Kermi zalicza się w tych dziedzinach do czołowych producentów europejskich. Firma zatrudnia ok wykwalifikowanych pracowników. Jest pionierem w dziedzinie rozwiązań ekonomicznych i ekologii w tej branży. Nieustannie wyznacza standardy rozwiązań technicznych, wzornictwa i efektywności. Więcej informacji na temat firmy Kermi i jej zakładów znaleźć można na stronie: 2 Konwektory kompaktowe Kermi

5 Ceny i informacje techniczne I/2017 Maksymalny komfort. I maksymalna efektywność energetyczna. Brzmi zachęcająco? Konwektory kompaktowe Kermi 3

6 Na tej ofercie można polegać Moc cieplna według normy europejskiej: PN EN 442 Certyfikowany system zarządzania wg ISO 9001/ /50001 Znak jakości RAL gwarantem najwyższej jakości EN 442 Niezawodna jakość produktów odpowiadająca wymogom normy EN Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

7 Przede wszystkim zdrowy klimat w pomieszczeniach. Zrównoważone wytwarzanie ciepła. Oszczędzanie energii cieplnej na dłuższą metę. Precyzyjne sterowanie ogrzewaniem. Wydajne przekazywanie ciepła. Kontrolowana wentylacja pomieszczeń. Oto innowacyjne, całościowe działanie systemu Kermi x-optymalizowanego. Z systemem w przyszłość Lepsza efektywność energetyczna Na poczucie komfortu osób w pomieszczeniach mieszkalnych i biurowych wpływa przyjemne ciepło oraz kontrolowana wentylacja. Ogrzewanie i wentylacja nawzajem wpływają na swoje działanie. Przełomowy system Kermi x-optymalizowany oferuje zalety przyszłościowej techniki grzewczej i wentylacyjnej. Kluczowa jest systemowa budowa, której najważniejszym elementem jest nowoczesny system zarządzania zużyciem energii i komfortem. Pozwala on zoptymalizować pracę urządzeń, minimalizuje straty energii pomiędzy elementami systemu i znacząco podnosi efektywność energetyczną. Innowacyjny warstwowy zasobnik buforowy x-buffer jest korzystnie dopasowany do sposobu pracy i sprawności pompy ciepła x-change. Przekazywanie ciepła ma w systemie swoje ściśle określone miejsce. Wentylacja pomieszczeń zapewnia powietrze wolne od kurzu i pyłków, o najwyższej możliwej jakości. A zamysł systemu idzie jeszcze dalej. Stanowi on gwarancję dopasowania poszczególnych komponentów, co przekłada się na większe bezpieczeństwo. Wyjątkowa zasada Plug & Heat firmy Kermi pozwala idealnie łączyć elementy instalacji. Intuicyjna obsługa systemu ułatwia właściwą regulację w codziennym użyciu. Wysoka efektywność energetyczna całego systemu wynika z idealnej współpracy wszystkich części x-optymalizowanych. Każdy komponent został zaprojektowany pod kątem jak największej oszczędności. X-optymalizowane połączenie poszczególnych elementów jeszcze bardziej zwiększa efektywność całego systemu. Wszystkie komponenty pochodzą od jednego producenta, co podwyższa poziom bezpieczeństwa w kwestii jakości i planowania realizacji. Każda część systemu Kermi x-optymalizowanego została wyprodukowane przez firmę Kermi bądź pod jej nadzorem, jest zgodna z najnowszym stanem techniki i została poddana rygorystycznej kontroli jakości. Dlatego x-optymalizacja to sposób na zwiększoną x razy wydajność. System Kermi x-optymalizowany steruje współpracą różnych obszarów i koncentruje się na: Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 5

8 Komfort cieplny z jednego źródła. Całość to więcej niż suma części. Zwłaszcza, gdy każda z części jest wydajna i wysokiej jakości, działa niezawodnie i spełnia wymagania nowoczesnego wzornictwa. W Kermi zadowala nas wyłącznie spełnienie wszystkich tych wymogów. Zintegrowane rozwiązania od ekspertów w dziedzinie ciepła Funkcjonalność połączona z atrakcyjnym wzornictwem Każdego budynku dotyczą inne warunki ramowe i wymagania. Kermi to kompetentny partner dla budownictwa w zakresie optymalnego ogrzewania i klimatu w pomieszczeniach. Zintegrowane rozwiązania od jednego producenta gwarantują przytulność i komfort oraz wydajność i oszczędność energii. Nawet w przypadku wysokich wymagań, podczas prac w starym budownictwie, zastosowane systemy grzewcze Kermi odznaczają się wieloma zaletami. Ich komponenty są wysoce efektywne i innowacyjne również przy renowacji energetycznej istniejących budynków. Funkcjonalność i wzornictwo stanowią w produktach Kermi jedność. Podczas projektowania urządzeń nieustannie dążymy do osiągnięcia w obu aspektach najwyższej jakości. Potwierdzają to otrzymane wyróżnienia, nagrody za innowacyjne rozwiązania technologiczne i wzornictwo produktów. Dzięki nim jeszcze bardziej trafne jest wybieranie Kermi, kiedy oczekuje się jakości, funkcjonalności i określonej stylistyki. 6 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

9 Silny partner w kwestii ogrzewania od 1960 r. Firma Kermi od niemal sześćdziesięciu lat jest ekspertem w zakresie przekazywania ciepła. Poprzez szeroką ofertę grzejników i systemów ogrzewania podłogowego nieustannie wyznacza standardy efektywności energetycznej, ekologii i designu. Opracowanie wyjątkowej, nowatorskiej technologii x2 oraz grzejników płytowych therm-x2 wytyczyło wzorzec, który dzięki opatentowanej zasadzie działania pozwala osiągać rekordową efektywność energetyczną i komfort cieplny. Niezwykle obszerna paleta ogrzewania, chłodzenia podłogowego x-net umożliwia oddawanie ciepła na dużej powierzchni, z wysokim udziałem ciepła promieniowania. Propozycja wyboru grzejników płytowych i dekoracyjnych jest bardzo duża. Konwektory to wyjątkowo wydajne urządzenia doskonale nadające się do obiektów z dużymi oszklonymi powierzchniami, gdzie szybko zapewniają przyjemne ciepło. Zaletą ścian grzewczych jest znaczny udział przyjemnego ciepła promieniowania. Estetyczne wzornictwo grzejników o okrągłych rurach Kermi Decor, oferuje zupełnie nowe możliwości aranżacji wnętrz. Z kolei indywidualna forma i doceniona już jakość wykonania, czynią grzejniki dekoracyjne Kermi atrakcyjnym elementem wystroju łazienek, mieszkań i pomieszczeń użyteczności publicznej. Ich wzornictwo elegancko komponuje się z nowoczesną architekturą. Dlatego licznym modelom zostały przyznane prestiżowe nagrody projektowe. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 7

10 Konwektory kompaktowe Kermi. Państwo stawiają wymagania, a my znajdujemy rozwiązania. 8 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

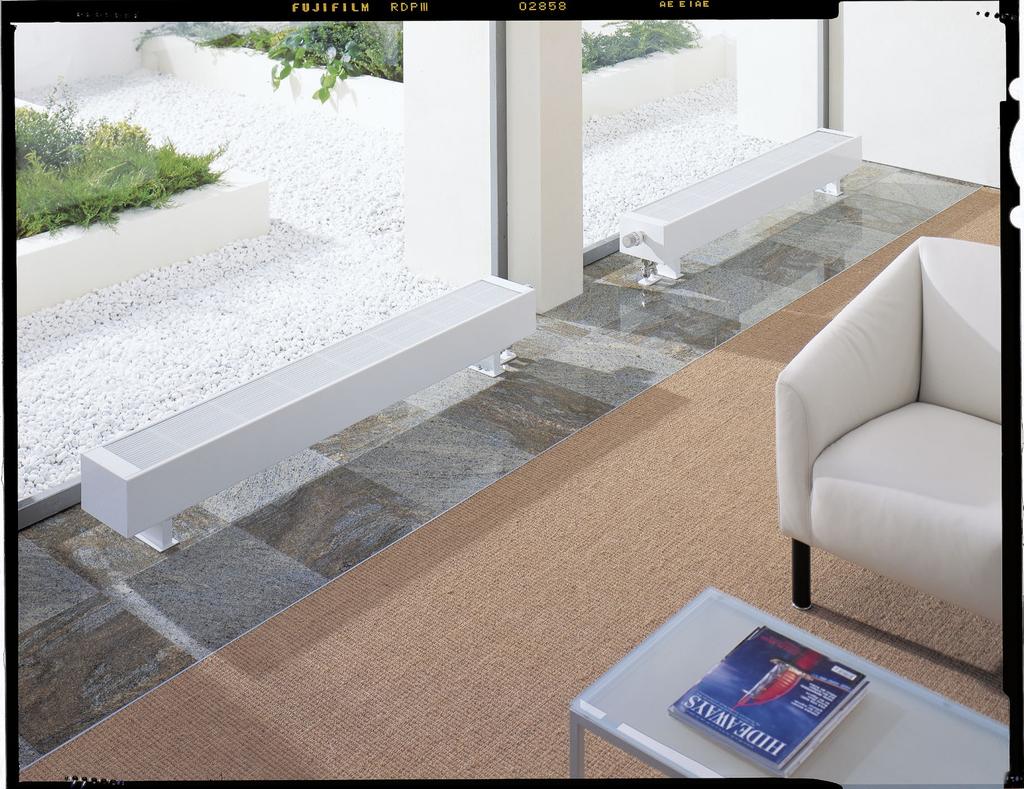

11 Obszar zastosowania konwektorów kompaktowych w nowoczesnej architekturze cały czas się poszerza. Odpowiednio różnorodna jest również oferta Kermi, zawierająca zawory regulacji precyzyjnej czy kompaktowe wersje standardowe. Pozwala to na dużą swobodę projektowania bez ograniczeń wysokości i długości. Jej zaletą jest też duża łatwość montażu i jednocześnie bardzo niewielka masa. Dodatkowym atutem jest niewielka pojemność wodna, która zapewnia bardzo krótki czas reakcji. Konwektory kompaktowe Kermi są dostarczane seryjnie w kolorze białym, RAL Paleta kolorów Kermi daje jednak możliwość indywidualnej realizacji dzięki opcjonalnemu wykorzystaniu różnorodnych, stylowych odcieni. Za dopłatą możliwe jest wykonanie lakierowania w każdym z wybranych odcieni. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 9

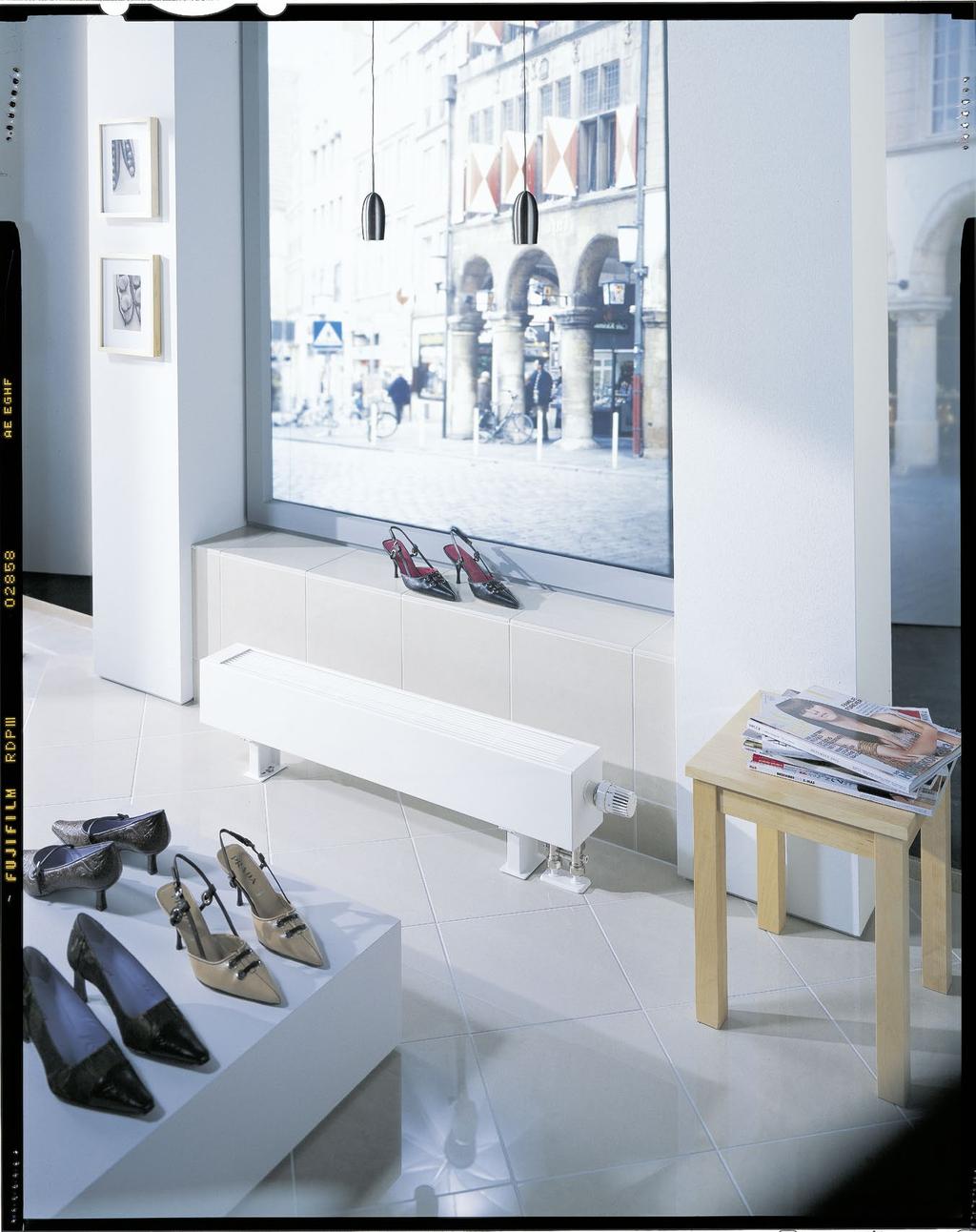

12 Konwektory kompaktowe Kermi. Jakość w najlepszym wydaniu. WWKompaktowe i wydajne. WWWersja z wbudowanym zestawem zaworowym. WWKrótki czas reakcji. WWProsty montaż. WWWysokości mm WWDługości mm 10 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

13 Konwektory kompaktowe / kompaktowe konwektory zaworowe Opis ogólny Opis WWKonwektory kompaktowe Kermi charakteryzują się łatwym montażem dzięki małemu ciężarowi własnemu. WWNiewielka pojemność wodna gwarantuje krótki czas nagrzewania WWKonwektory kompaktowe Kermi zbudowane są z kolektorów ciepła i trwałej osłony blaszanej. WWKolektory wykonane są z rurek miedzianych i aluminiowych lameli. WWTypy KKN 10, KKN 13, KKN 16, KKN 21, KKN 26 Kompaktowe konwektory zaworowe WWKonwektory kompaktowe dostępne są także ze zintegrowanym zaworem WWTypy KKV 10, KKV 13, KKV 16, KKV 21, KKV 26 Ciśnienie robocze WWStandardowe ciśnienie robocze: 10 barów Zakres dostawy WWKonwektory kompaktowe Kermi wraz z opakowaniem ochronnym. Jakość WWWszystkie konwektory kompaktowe poddawane są próbie szczelności WWCiśnienie próbne: 13 barów WWCiśnienie robocze: 10 barów Lakierowanie WWMalowanie dwuwarstwowe wg DIN 55900, WWGruntowanie (ETL), powlekanie proszkowe (EPS), nieemisyjne również w trybie grzania WWKolor seryjny: RAL 9016 WWLakierowanie barwne wg palety Kermi WWNa życzenie dostępna wersja ocynkowana Moce cieplne WWPodana moc cieplna mierzona jest zgodnie z normą PN EN 442 i dotyczy zakresu temperatur wody grzewczej od 75/65ºC do 70/55ºC oraz temperatury w pomieszczeniu 20ºC. Wskazówka: należy przestrzegać warunków eksploatacji oraz jakości wody zgodnie z VDI 2035, jak również obowiązujących przepisów dotyczących montażu. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 11

14 Konwektory kompaktowe (KKN) / Zaworowe konwektory kompaktowe (KKV) Ceny netto i moce cieplne Wysokość 100 mm Wysokość 100 mm Typ KKN10/KKV10 KKN13/KKV13 KKN16/KKV16 KKN21/KKV21 KKN26/KKV26 Wykładnik grzejnika 1,4103 1,4153 1,4267 1,4318 1,4125 Głębokość w mm W/m Długość w mm Moc cieplna w watach / temperatura otoczenia 20 C 600 Wat 75/65 C /55 C Cena netto w PLN 414,56 468,49 485,38 595,89 674, Wat 75/65 C /55 C Cena netto w PLN 458,37 517,36 535,94 662,63 749, Wat 75/65 C /55 C Cena netto w PLN 502,18 566,24 586,50 729,36 825, Wat 75/65 C /55 C Cena netto w PLN 546,00 615,11 637,05 796,10 901, Wat 75/65 C /55 C Cena netto w PLN 589,81 663,98 687,61 862,83 977, Wat 75/65 C /55 C Cena netto w PLN 677,44 761,72 788,72 996, , Wat 75/65 C /55 C Cena netto w PLN 765,06 859,47 889, , , Wat 75/65 C /55 C Cena netto w PLN 852,69 957,21 990, , , Wat 75/65 C /55 C Cena netto w PLN 940, , , , , Wat 75/65 C /55 C Cena netto w PLN 1027, , , , , Wat 75/65 C /55 C Cena netto w PLN 1115, , , , , Wat 75/65 C /55 C Cena netto w PLN 1203, , , , , Wat 75/65 C /55 C Cena netto w PLN 1290, , , , , Wat 75/65 C /55 C Cena netto w PLN 1378, , , , , Wat 75/65 C /55 C Cena netto w PLN 1466, , , , ,25 Numer katalogowy: K K V XK kolor biel Kermi (RAL 9016) długość wysokość typ V = zawór, N = bez zaworu kompaktowy konwektor Cena zaworowego konwektora kompaktowego = dopłata + 78,58 PLN. Wykonanie przystosowane do montażu podzielnika ciepła = dopłata + 112,54 PLN. 12 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

15 Konwektory kompaktowe (KKN) / Zaworowe konwektory kompaktowe (KKV) Ceny netto i moce cieplne Wysokość 150 mm Wysokość 150 mm Typ KKN10/KKV10 KKN13/KKV13 KKN16/KKV16 KKN21/KKV21 KKN26/KKV26 Wykładnik grzejnika 1,4080 1,4219 1,4366 1,4664 1,4838 Głębokość w mm W/m Długość w mm Moc cieplna w watach / temperatura otoczenia 20 C 600 Wat 75/65 C /55 C Cena netto w PLN 444,91 539,26 590,54 765,74 829, Wat 75/65 C /55 C Cena netto w PLN 493,78 599,92 658,62 860,79 931, Wat 75/65 C /55 C Cena netto w PLN 542,66 660,59 726,70 955, , Wat 75/65 C /55 C Cena netto w PLN 591,53 721,25 794, , , Wat 75/65 C /55 C Cena netto w PLN 640,40 781,92 862, , , Wat 75/65 C /55 C Cena netto w PLN 738,14 903,25 999, , , Wat 75/65 C /55 C Cena netto w PLN 835, , , , , Wat 75/65 C /55 C Cena netto w PLN 933, , , , , Wat 75/65 C /55 C Cena netto w PLN 1031, , , , , Wat 75/65 C /55 C Cena netto w PLN 1129, , , , , Wat 75/65 C /55 C Cena netto w PLN 1226, , , , , Wat 75/65 C /55 C Cena netto w PLN 1324, , , , , Wat 75/65 C /55 C Cena netto w PLN 1422, , , , , Wat 75/65 C /55 C Cena netto w PLN 1520, , , , , Wat 75/65 C /55 C Cena netto w PLN 1617, , , , ,63 Numer katalogowy: K K V XK kolor biel Kermi (RAL 9016) długość wysokość typ V = zawór, N = bez zaworu kompaktowy konwektor Cena zaworowego konwektora kompaktowego = dopłata + 78,58 PLN. Wykonanie przystosowane do montażu podzielnika ciepła = dopłata + 112,54 PLN. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 13

16 Konwektory kompaktowe (KKN) / Zaworowe konwektory kompaktowe (KKV) Ceny netto i moce cieplne Wysokość 250 mm Wysokość 250 mm Typ KKN10/KKV10 KKN13/KKV13 KKN16/KKV16 KKN21/KKV21 KKN26/KKV26 Wykładnik grzejnika 1,4415 1,4408 1,4357 1,4792 1,4881 Głębokość w mm W/m Długość w mm Moc cieplna w watach / temperatura otoczenia 20 C 600 Wat 75/65 C /55 C Cena netto w PLN 677,47 731,40 792,74 947, , Wat 75/65 C /55 C Cena netto w PLN 765,10 824,09 894, , , Wat 75/65 C /55 C Cena netto w PLN 852,73 916,78 996, , , Wat 75/65 C /55 C Cena netto w PLN 940, , , , , Wat 75/65 C /55 C Cena netto w PLN 1027, , , , , Wat 75/65 C /55 C Cena netto w PLN 1203, , , , , Wat 75/65 C /55 C Cena netto w PLN 1378, , , , , Wat 75/65 C /55 C Cena netto w PLN 1553, , , , , Wat 75/65 C /55 C Cena netto w PLN 1729, , , , , Wat 75/65 C /55 C Cena netto w PLN 1904, , , , , Wat 75/65 C /55 C Cena netto w PLN 2079, , , , , Wat 75/65 C /55 C Cena netto w PLN 2254, , , , , Wat 75/65 C /55 C Cena netto w PLN 2430, , , , , Wat 75/65 C /55 C Cena netto w PLN 2605, , , , , Wat 75/65 C /55 C Cena netto w PLN 2780, , , , ,46 Numer katalogowy: K K V XK kolor biel Kermi (RAL 9016) długość wysokość typ V = zawór, N = bez zaworu kompaktowy konwektor Cena zaworowego konwektora kompaktowego = dopłata + 78,58 PLN. Wykonanie przystosowane do montażu podzielnika ciepła = dopłata + 112,54 PLN. 14 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

17 Osprzęt do konwektorów kompaktowych / zaworowych konwektorów kompaktowych Nazwa Ilustracja Opis Numer katalogowy Ilość Jednostka dostawy Cena / jedn. netto w PLN Konsola stała Do mocowania na podłodze. Wysokość 100 mm. Bez śrub i kołków. Kolor biały typ 10 ZB szt. 47,00 / szt. Odpowiednie dla klasy wymagań I, II i III. Liczba mocowań jest uzależniona od wielkości grzejnika. Konsola stojąca typ 13 ZB szt. 47,00 / szt. typ 16 ZB szt. 47,00 / szt. typ 21 ZB szt. 47,00 / szt. typ 26 ZB szt. 47,00 / szt. * Składając zamówienie należy podać kolor: Kolor ZB0086* 1 szt. 59,00 / szt. Do mocowania na podłodze. Regulacja wysokości ( mm). Bez śrub i kołków. Kolor biały typ 10 ZB szt. 75,00 / szt. typ 13 ZB szt. 75,00 / szt. typ 16 ZB szt. 75,00 / szt. typ 21 ZB szt. 75,00 / szt. typ 26 ZB szt. 75,00 / szt. * Składając zamówienie należy podać kolor: Kolor ZB0087* 1 szt. 94,00 / szt. Odpowiednie dla klasy wymagań I i II. Liczba mocowań jest uzależniona od wielkości grzejnika. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 15

18 Osprzęt do konwektorów kompaktowych / zaworowych konwektorów kompaktowych Nazwa Ilustracja Opis Numer katalogowy Ilość Jednostka dostawy Cena / jedn. netto w PLN Konsola ścienna Do montażu ściennego. Możliwość regulacji (odległość od ściany mm). Bez śrub i kołków. Kolor biały typ 10 ZB szt. 47,00 / szt. Odpowiednie dla klasy wymagań I i II. Liczba mocowań jest uzależniona od wielkości grzejnika. typ 13 ZB szt. 47,00 / szt. typ 16 ZB szt. 47,00 / szt. typ 21 ZB szt. 47,00 / szt. typ 26 ZB szt. 47,00 / szt. * Składając zamówienie należy podać kolor: Kolor ZB0088* 1 szt. 59,00 / szt. Rozeta z tworzywa sztucznego Do stojaka rurowego 30 x 10 mm (w przypadku montażu na surowym podłożu) Kolor biały ZB szt. 9,00 / szt. * Składając zamówienie należy podać kolor: Kolor ZB0119* 1 szt. 11,00 / szt. Osłona Do nogi konsoli (rura 30 x 10 mm) (przy montażu na podłożu gotowym). Kolor biały ZB szt. 18,00 / szt. * Składając zamówienie należy podać kolor: Kolor ZB0029* 1 szt. 23,00 / szt. 16 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

19 Wymiary montażowe osprzętu Konsola stała Konsola stojąca Konsola ścienna Ilość konsoli stałych, stojących lub ściennych: do długości 1400 mm: 2 szt. od długości 1600 mm: 3 szt. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 17

20 Wymiary przyłączeniowe konwektorów kompaktowych Podłączenie konwektora kompaktowego Zasilanie 1/2" Powrót 1/2" Typ Wysokość (BH) w mm Głębokość (BT) w mm x w mm NA w mm KKN KKN KKN KKN KKN KKN KKN KKN KKN KKN KKN KKN KKN KKN KKN Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

21 Wymiary przyłączeniowe kompaktowych konwektorów zaworowych Podłączenie zaworowego konwektora kompaktowego Powrót Zasilanie 1/2" 1/2" Typ Wysokość (BH) w mm Głębokość (BT) w mm x w mm KKV KKV KKV KKV KKV KKV KKV KKV KKV KKV KKV KKV KKV KKV KKV Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 19

22 Dane techniczne konwektorów kompaktowych / kompaktowych konwektorów zaworowych Symbol artykułu Wysokość (BH) mm Długość (BL) mm Głębokość (BT) mm Konwektory kompaktowe KKN Konwektory kompaktowe Warunki eksploatacji Maks. temperatura robocza 110 C, Maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar) Zakres dostawy Konwektory kompaktowe KKN KKN Mocowanie Patrz rozdział Osprzęt Lakierowanie Biel Kermi (RAL 9016) Możliwy jest również indywidualny dobór koloru z palety Kermi patrz strona 32 KKN KKN Zaworowe konwektory kompaktowe KKV Zaworowe konwektory kompaktowe Warunki eksploatacji Maks. temperatura robocza 110 C, Maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar) Zakres dostawy Zaworowy konwektor kompaktowy KKV KKV Mocowanie Patrz rozdział Osprzęt Lakierowanie Biel Kermi (RAL 9016) Możliwy jest również indywidualny dobór koloru z palety Kermi patrz strona 32 KKV KKV Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

23 Pojemność wodna, masa konwektorów kompaktowych / kompaktowych konwektorów zaworowych Typ KKN10/KKV10 KKN13/KKV13 KKN16/KKV16 KKN21/KKV21 KKN26/KKV26 Głębokość w mm Wysokość w mm Pojemność wodna w I / masa w kg Długość w mm l 0,1 0,1 0,2 0,1 0,2 0,4 0,2 0,4 0,4 0,4 0,5 0,7 0,6 0,7 0,7 600 kg 3,4 4,3 6,2 3,9 4,9 7,1 4,5 5,7 7,8 5,5 6,9 9,4 6,6 8,1 10, l 0,2 0,2 0,2 0,2 0,3 0,4 0,3 0,4 0,4 0,4 0,6 0,8 0,6 0,8 0,8 kg 3,9 4,9 7,0 4,4 5,5 8,0 5,0 6,4 8,7 6,1 7,7 10,5 7,4 9,0 11,7 l 0,2 0,2 0,3 0,2 0,3 0,5 0,3 0,5 0,5 0,5 0,7 0,9 0,7 0,9 0,9 kg 4,3 5,4 7,8 4,8 6,1 8,9 5,5 7,1 9,6 6,8 8,5 11,6 8,1 9,9 13,0 l 0,2 0,2 0,3 0,2 0,3 0,5 0,3 0,5 0,5 0,6 0,8 1,0 0,8 1,0 1,0 kg 4,7 5,9 8,6 5,3 6,7 9,8 6,0 7,8 10,6 7,4 9,3 12,7 8,8 10,8 14,2 l 0,2 0,2 0,3 0,2 0,3 0,6 0,3 0,6 0,6 0,6 0,9 1,1 0,9 1,1 1,1 kg 5,1 6,5 9,4 5,7 7,3 10,7 6,6 8,5 11,5 8,0 10,1 13,8 9,6 11,8 15,4 l 0,2 0,2 0,4 0,2 0,4 0,7 0,4 0,7 0,7 0,7 1,0 1,3 1,0 1,3 1,3 kg 6,0 7,6 11,0 6,7 8,5 12,4 7,6 9,8 13,4 9,3 11,7 16,1 11,1 13,6 17,8 l 0,2 0,2 0,4 0,3 0,4 0,8 0,4 0,8 0,8 0,8 1,2 1,5 1,2 1,5 1,5 kg 6,8 8,7 12,6 7,6 9,7 14,2 8,6 11,2 15,3 10,5 13,3 18,3 12,5 15,4 20,2 l 0,3 0,3 0,5 0,3 0,5 0,9 0,5 0,9 0,9 0,9 1,3 1,7 1,4 1,8 1,8 kg 7,7 9,7 14,2 8,5 10,9 16,0 9,7 12,6 17,1 11,8 14,9 20,5 14,0 17,3 22,6 l 0,3 0,3 0,5 0,3 0,5 1,0 0,5 1,0 1,0 1,0 1,5 2,0 1,5 2,0 2,0 kg 8,5 10,8 15,8 9,4 12,1 17,8 10,7 13,9 19,0 13,0 16,5 22,7 15,5 19,1 25,0 l 0,3 0,3 0,6 0,3 0,6 1,1 0,6 1,1 1,1 1,1 1,6 2,2 1,7 2,2 2,2 kg 9,4 11,9 17,4 10,3 13,3 19,5 11,7 15,3 20,9 14,3 18,1 25,0 16,9 20,9 27,4 l 0,4 0,4 0,6 0,4 0,6 1,2 0,7 1,2 1,2 1,2 1,8 2,4 1,8 2,4 2,4 kg 10,2 13,0 19,0 11,3 14,5 21,3 12,8 16,7 22,8 15,5 19,7 27,2 18,4 22,8 29,9 l 0,4 0,4 0,7 0,4 0,7 1,3 0,7 1,3 1,3 1,3 2,0 2,6 2,0 2,6 2,6 kg 11,1 14,1 20,6 12,2 15,7 23,1 13,8 18,1 24,6 16,8 21,3 29,4 19,9 24,6 32,3 l 0,4 0,4 0,7 0,4 0,8 1,4 0,8 1,4 1,4 1,5 2,1 2,8 2,1 2,8 2,8 kg 11,9 15,2 22,2 13,1 17,0 24,9 14,8 19,4 26,5 18,0 22,9 31,7 21,3 26,5 34,7 l 0,4 0,4 0,8 0,4 0,8 1,5 0,8 1,5 1,5 1,6 2,3 3,0 2,3 3,0 3,0 kg 12,8 16,2 23,8 14,0 18,2 26,7 15,9 20,8 28,4 19,3 24,5 33,9 22,8 28,3 37,1 l 0,5 0,5 0,9 0,5 0,9 1,6 0,9 1,6 1,7 1,7 2,4 3,2 2,5 3,2 3,2 kg 13,6 17,3 25,4 15,0 19,4 28,4 16,9 22,2 30,3 20,5 26,1 36,1 24,3 30,1 39,5 Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 21

24 Założenia projektowe Mierzona moc cieplna konwektorów kompaktowych / zaworowych konwektorów kompaktowych wg PN EN 442 Wysokość w mm Typ KKN10/KKV10 Typ KKN13/KKV13 Typ KKN16/KKV16 Typ KKN21/KKV21 Typ KKN26/KKV26 q n W/m n q n W/m n q n W/m n q n W/m n q n W/m n , , , , , , , , , , , , , , ,4881 q n n = nominalna moc cieplna / m przy temperaturze zasilania t 1 = 75 C, temperaturze powrotu t 2 = 65 C oraz temperaturze w pomieszczeniu t T = 20 C = wykładnik charakterystyki grzejnika 05 Φ SL = q x długość w m Φ = Φ n SL( ΔT ) n Δt Tn Φ = moc cieplna grzejnika w warunkach eksploatacyjnych Φ SL = nominalna moc cieplna Tn = nominalna średnia różnica temperatur między średnią temperaturą grzejnika a temperaturą otoczenia T = średnia różnica temperatur między średnią temperaturą grzejnika a temperaturą otoczenia dla warunków eksploatacji podanych w obliczeniach n = wykładnik grzejnika 22 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

25 Założenia projektowe Pomieszczenia ogrzewane z przerwami wg PN EN Norma PN EN pozwala zdefiniować maksymalny dopuszczalny czas ponownego nagrzewania pomieszczenia ogrzewanego z prz erwami. Tak określony czas ponownego nagrzewania wyznacza wielkość wymaganej dodatkowej mocy cieplnej grzejnika. Moc cieplną niezbędną do ponownego nagrzania (Φ RH ) wg PN EN dla pomieszczeń ogrzewanych z przerwami lub osłabieniem, oblicza się następująco: Przeliczanie mocy cieplnej Nominalna moc cieplna mierzona jest zgodnie z normą PN EN 442 przy temperaturze zasilania 75 C, temperaturze powrotu 65 C i temperaturze otoczenia 20 C. W innych warunkach temperaturowych moc należy przeliczyć przy użyciu poniższego wzoru: Φ = Φ SL * ( Δt Tn ) n 49,83 Φ RH = A * f RH Φ = moc cieplna grzejnika w warunkach eksploatacyjnych A = powierzchnia [m2] Wielkość współczynnika nagrzania poprawkowego (f RH ) podana jest w krajowym załączniku do normy. Uwzględnia on pojemność cieplną elementów budynku, czas ponownego nagrzewania i wielkość spadku temperatury w okresie osłabienia lub przerwy ogrzewania. Wartość nominalnej mocy cieplnej grzejnika (Φ HL ) wynika ze wzoru: Φ SL = nominalna moc cieplna grzejnika Δ t ln = średnia logarytmiczna temperatur względnych Δ t = t 1 - t 2 t ln 1 - t T t 2 - t T Φ HL = Φ HL, netto + Φ RH n = wykładnik charakterystyki grzejnika Φ HL, netto = Φ T + Φ V Φ T = strata ciepła przez przenikanie Φ V = wentylacyjne straty ciepła Uwaga: czas ponownego nagrzewania i wynikające z tego dodatkowe nagrzewanie należy uzgodnić z użytkownikiem pomieszczeń. Wartości współczynnika korygującego(f RH w [W/m2]) podane są w tabelach krajowego załącznika do normy PN EN Jeżeli grzejnik jest zabudowany w niszy lub w jakikolwiek inny sposób, należy dodatkowo uwzględnić zmniejszenie jego wydajności cieplnej. W przypadku temperatur nominalnych wynoszących 70/55 lub 55/45 można przy doborze grzejnika posługiwać się tabelami fabrycznymi. W przypadku innych temperatur nominalnych przeliczanie mocy cieplnej dokonywane jest według następującego wzoru lub uproszczonej tabeli przeliczeniowej podanej na następnej stronie. Założenia projektowe grzejników w systemach mieszanych Grzejniki o różnych wykładnikach (n), które pracują w jednej instalacji grzewczej (np. system mieszany konwektory i radiatory), różnią się spadkiem temperatury zasilania przy oddaniu ciepła. Kermi zaleca w takim przypadku następujący sposób postępowania: dodatek ryczałtowy przy założeniach w wysokości 8 12%. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 23

26 Założenia projektowe / współczynniki korygujące Współczynniki korygujące różnicę temperatur przy zastosowaniu pompy do ogrzewania ciepłej wody, wg normy PN EN 442 n = 1,3; przeliczone logarytmicznie. Wydajność cieplną grzejnika przy indywidualnej temperaturze systemowej (t 1 /t 2 /t T ) można obliczyć na podstawie nominalnej mocy cieplnej przy T50 (75/65/20) Wzór przeliczeniowy: Φ H = Φ S Φ H = moc cieplna przy indywidualnej temperaturze systemu Φ S = nominalna moc cieplna F = współczynnik korygujący Przykład: Dane: - temperatura systemu grzewczego t 1 /t 2 /t T = 55/45/20 - nominalna moc cieplna grzejnika 1960 W Szukane: - moc cieplna grzejnika przy t 1 /t 2 /t T = 55/45/20 Rozwiązanie: Φ H = 1960 W 1,96 F = 1000 W Grzejnik o nominalnej mocy cieplnej 1960 W przy eksploatacji w t 1 /t 2 /t T = 55/45/20 zapewni moc 1000 W. Przeliczenie danego zapotrzebowania na ciepło w pomieszczeniu na nominalną moc cieplną grzejnika ( T50 75/65/20) jest niezbędne, aby dobrać potrzebne wymiary grzejnika. Wzór przeliczeniowy: Φ S = Φ HL * F Φ S = nominalna moc cieplna Φ HL = nominalne zapotrzebowanie na ciepło F = współczynnik korygujący Przykład: Dane: - nominalne zapotrzebowanie na ciepło w pomieszczeniu 1000 W - temperatura systemu grzewczego (t 1 /t 2 /t T ) = 55/45/20 Szukane: - Nominalna moc cieplna grzejnika ( T50-75/65/20) Rozwiązanie: Φ S = 1000 W * 1,96 = 1960 W W celu pokrycia nominalnego obciążenia grzewczego wynoszącego 1000 W przy t 1 /t 2 /t T = 55/45/20 z tabeli nominalnych mocy cieplnych ( T50-75/65/20) należy wybrać grzejnik o mocy 1960 W. Podczas eksploatacji przy t 1 /t 2 /t T = 55/45/20 dostarcza on koniecznej mocy cieplnej wynoszącej 1000 W. t 1 = temperatura zasilania [ C] t 2 = temperatura powrotu [ C] t T = temperatura otoczenia [ ] Założenia wg PN EN 442 t 1 temperatura zasilania C t 2 temperatura powrotu C t T temperatura otoczenia C ,47 0,48 0,50 0,53 0,54 0,56 0, ,51 0,52 0,55 0,58 0,60 0,62 0, ,56 0,58 0,61 0,64 0,67 0,69 0, ,62 0,64 0,68 0,73 0,76 0,79 0, ,70 0,73 0,78 0,84 0,89 0,94 0, ,82 0,86 0,94 1,02 1,09 1,17 1, ,52 0,54 0,57 0,60 0,62 0,65 0, ,58 0,60 0,63 0,67 0,69 0,72 0, ,64 0,67 0,71 0,76 0,79 0,83 0, ,73 0,76 0,82 0,88 0,93 0,98 1, ,85 0,90 0,98 1,07 1,14 1,23 1, ,54 0,56 0,59 0,63 0,65 0,67 0, ,60 0,62 0,66 0,70 0,72 0,76 0, ,67 0,69 0,74 0,79 0,83 0,87 0, ,71 0,74 0,79 0,85 0,89 0,94 0, ,76 0,79 0,85 0,92 0,97 1,03 1, ,89 0,94 1,02 1,12 1,20 1,29 1, ,62 0,65 0,68 0,73 0,76 0,79 0, ,69 0,72 0,77 0,83 0,87 0,91 0, ,74 0,77 0,83 0,89 0,93 0,99 1, ,79 0,83 0,89 0,96 1,02 1,08 1, ,93 0,98 1,07 1,18 1,26 1,36 1, ,59 0,61 0,64 0,68 0,71 0,74 0, ,62 0,64 0,68 0,72 0,75 0,78 0, ,65 0,67 0,72 0,76 0,80 0,83 0, ,68 0,71 0,76 0,81 0,85 0,89 0, ,72 0,76 0,81 0,87 0,91 0,96 1, ,77 0,81 0,87 0,93 0,98 1,04 1, ,83 0,87 0,93 1,01 1,07 1,14 1, ,64 0,67 0,71 0,75 0,79 0,82 0, ,68 0,70 0,75 0,80 0,84 0,88 0, ,72 0,75 0,80 0,85 0,89 0,94 0, ,76 0,79 0,85 0,91 0,96 1,01 1, ,81 0,85 0,91 0,98 1,04 1,10 1, ,87 0,91 0,98 1,07 1,13 1,21 1, ,71 0,74 0,79 0,84 0,88 0,93 0, ,80 0,83 0,89 0,96 1,01 1,07 1, ,91 0,96 1,04 1,13 1,20 1,28 1, ,07 1,14 1,25 1,39 1,50 1,63 1, ,79 0,82 0,88 0,95 1,00 1,05 1, ,84 0,88 0,94 1,02 1,08 1,14 1, ,89 0,94 1,01 1,10 1,17 1,24 1, ,96 1,01 1,10 1,20 1,28 1,37 1, ,04 1,10 1,20 1,32 1,42 1,53 1, ,88 0,93 1,00 1,08 1,15 1,22 1, ,94 0,99 1,08 1,17 1,25 1,33 1, ,01 1,07 1,17 1,28 1,37 1,47 1, ,10 1,16 1,28 1,42 1,52 1,65 1, ,20 1,28 1,42 1,59 1,73 1,89 2, ,00 1,05 1,15 1,26 1,34 1,43 1, ,08 1,14 1,25 1,37 1,47 1,59 1, ,17 1,24 1,37 1,52 1,64 1,78 1, ,28 1,37 1,52 1,71 1,87 2,05 2, ,42 1,53 1,73 1,98 2,19 2,44 2, ,07 1,13 1,23 1,36 1,45 1,56 1, ,15 1,22 1,34 1,48 1,60 1,73 1, ,25 1,33 1,47 1,65 1,78 1,94 2, ,37 1,47 1,64 1,86 2,03 2,24 2, ,52 1,65 1,87 2,15 2,39 2,69 3, ,73 1,89 2,19 2,59 2,96 3,44 4, ,23 1,31 1,45 1,62 1,75 1,90 2, ,34 1,43 1,60 1,80 1,96 2,15 2, ,47 1,59 1,78 2,03 2,24 2,48 2, ,64 1,78 2,03 2,36 2,64 2,99 3, ,87 2,05 2,39 2,86 3,29 3,86 4, ,45 1,56 1,75 1,98 2,17 2,40 2, ,60 1,73 1,96 2,25 2,50 2,79 3, ,78 1,94 2,24 2,63 2,96 3,38 3, ,03 2,24 2,64 3,20 3,70 4,39 5, ,75 1,90 2,17 2,53 2,83 3,19 3, ,96 2,15 2,50 2,96 3,37 3,89 4, ,24 2,48 2,96 3,63 4,25 5,11 6, ,17 2,40 2,83 3,41 3,93 4,62 5, ,50 2,79 3,37 4,21 5,01 6,14 7,87 24 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

27 Technika zaworowa zawór standardowy Technika zaworowa, zawór standardowy V3K S Grzejniki zaworowe Kermi są fabrycznie dostosowane do układów dwururowych. Każdy grzejnik, zależnie od mocy grzewczej, wyposażony jest we wstępnie nastawioną wkładkę zaworową. Ustawienie wstępne k v jest dodatkowo oznaczone kolorem na stronie czołowej (por. tabela). Wskazówka: zawory termostatyczne z nastawą wstępną odpowiadają wymogom niemieckiego rozporządzenia o oszczędzaniu energii (EnEV) i mogą być projektowane zgodnie z DIN z odchyleniem proporcjonalnym 1 lub 2 K. Zawory posiadają certyfikat EN 215. Wykres nastawy dla przyrostu nominalnego 1 K Wskazówka: wykres ten uwzględnia stratę ciśnienia na zaworze. strata ciśnienia p [mbar] strumień masy wody m [kg/h] Wkładka zaworowa V3K S - tabela wartości k v Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Wartość k v do 0,12 0,15 0,19 0,22 0,24 0,27 0,28 0,31 0,33 0,35 0,37 0,38 0,39 0,39 0,40 Kolor* biały czerwony czarny niebieski * kolorystyczne oznaczenie fabrycznej nastawy wstępnej k v Wykres nastawy dla przyrostu nominalnego 2 K Wskazówka: wykres uwzględnia stratę ciśnienia na zaworze. Wkładka zaworowa V3K S - tabela wartości k v strata ciśnienia p [mbar] strumień masy wody m [kg/h] Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Wartość k v do 0,13 0,18 0,22 0,27 0,31 0,35 0,38 0,42 0,47 0,52 0,57 0,62 0,66 0,71 0,75 Kolor* biały czerwony czarny niebieski * kolorystyczne oznaczenie fabrycznej nastawy wstępnej k v Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 25

28 Technika zaworowa zawór precyzyjnej regulacji Technika zaworowa zawór precyzyjnej regulacji V3K F Grzejniki zaworowe Kermi mogą zostać wyposażane w zawór precyzyjnej regulacji. Stopniowa regulacja wkładki zaworowej umożliwia powtarzalne ustawienia niewielkich ilości wody, potrzebnych głównie w przypadku komunalnych sieci ciepłowniczych o dużych skokach temperatury. Wartości nastaw można odczytać z przedstawionego wykresu. Wskazówka: zawory termostatyczne z nastawą wstępną odpowiadają wymogom niemieckiego rozporządzenia o oszczędzaniu energii (EnEV) i mogą być projektowane zgodnie z DIN z odchyleniem proporcjonalnym 1 lub 2 K. Zawory posiadają certyfikat EN 215. Wykres nastawy dla przyrostu nominalnego 1 K Wskazówka: wykres ten uwzględnia stratę ciśnienia na zaworze. strata ciśnienia p [mbar] strumień masy wody m [kg/h] Wkładka zaworowa V3K F - tabela wartości k v Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Wartość k v do 0,05 0,05 0,06 0,06 0,07 0,08 0,08 0,09 0,10 0,10 0,11 0,12 0,12 0,13 0,14 Kolor* żółty zielony * kolorystyczne oznaczenie fabrycznej nastawy wstępnej k v Wykres nastawy dla przyrostu nominalnego 2 K Wskazówka: wykres uwzględnia stratę ciśnienia na zaworze. Wkładka zaworowa V3K F - tabela wartości k v strata ciśnienia p [mbar] strumień masy wody m [kg/h] Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Wartość k v do 0,06 0,06 0,06 0,07 0,08 0,08 0,09 0,10 0,11 0,13 0,15 0,17 0,18 0,22 0,26 Kolor* żółty zielony * kolorystyczne oznaczenie fabrycznej nastawy wstępnej k v 26 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

29 Wartości k v kompaktowych konwektorów zaworowych Typ KKV10 Typ KKV13 Typ KKV16 Typ KKV21 Typ KKV26 Głębokość w mm Wysokość Długość w mm Fabryczna nastawa wstępna k v 600 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5z 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 2,5 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 2,5 4,5 2,5 4,5 4, ,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 4,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 4,5 6 4, ,5 2,5 2,5 2,5 2,5 4,5 2,5 4,5 4,5 4, , ,5 2,5 2,5 2,5 2,5 4,5 2,5 4,5 6 4, ,5 2,5 4,5 2,5 2,5 4,5 2,5 4, ,5 2,5 4,5 2,5 4,5 6 4,5 4, ,5 2,5 4,5 2,5 4,5 6 4, ,5 2,5 4,5 4,5 4,5 8 4, ,5 4,5 6 4,5 4,5 8 4, ,5 4,5 6 4, , * Zawór precyzyjnej regulacji Uwaga! System dwururowy: kompaktowe konwektory Kermi są fabrycznie wyposażone we wkładkę zaworową dostosowaną do mocy grzewczej. Przyporządkowanie k v odbywa się według odpowiadających praktyce parametrów 70/55/20 C przy różnicy ciśnień 100 mbar. Przy jednolitym stosunku strumienia masy wody do nominalnego strumienia masy wody możliwe są również inne temperatury zasilania i powrotu, które mają taką samą charakterystykę powierzchni grzewczej na wykresie projektowym. Wartości param etrów hydraulicznych pozostają wówczas zawsze na niezmiennym poziomie. System jednorurowy: jeżeli konwektory kompaktowe są zamontowane w systemie jednorurowym wkładkę zaworową należy ustawić na 8. Oznaczenie na zaworze Nastawa Kolor Wartości k v 2k V3K F 5,5 żółty 0,13 2,5 biały 0,27 V3K S 4,5 czerwony 0,42 6 czarny 0,57 8 niebieski 0,75 Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 27

30 Głowice termostatyczne / elektryczne siłowniki sterujące Elektryczne siłowniki sterujące Producent Typ EMO T EMO 1 Heimeier EMO 3 EMO EIB EMOLON Z 100 Honeywell M-100- BG Eltherm 2 Comap D 5870 Danfoss ABNA 082F102 Rossweiner Nr zam Głowice termostatyczne skok 0,22 mm/k Producent Typ T 100 MMIL T 200 M T 100 B T 100 V T 100M 361 Honeywell HR 40 T 6091 H Thera Chrom 200 Thera fl Herz Comap IF1 głowica B głowica F głowica K głowica D Heimeier głowica DX głowica VD głowica VK głowica WK Danfoss RAW-K-5030 Star Tec II 74.4 Rossweiner Uni CH Uni DH Uni LD Uni LH Oventrop Uni XH Uni LH Fern Uni LH FernFü Uni SH Cazzaniga 138 Zestawienie zawiera głowice term ostatyczne lub elektryczne siłowniki sterujące, które można zamontować na konwektorach kompaktowych Kermi. Kermi nie gwarantuje kompletności zestawienia. 28 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

31 Moduły przyłączeniowe do konwektorów kompaktowych Przyłącza grzejnikowe Producent Heimeier Armatury HERZ Typ Multilux Vekolux Vecotec Podłączenie S Część wyrównująca Grupa artykułów Herz 3000 (grzejnikowe zawory odcinające i zestawy podłączeniowe) Klucz do zaworów Klucz do nastawy k v (ZV ) Hummel Zestaw przyłączeniowy, przejściówka G 3/4 ; wersja kątowa G 3/4 Zestaw przyłączeniowy jednorurowy, przejściówka 3/4 ; forma kątowa G 3/4 Zestaw przyłączeniowy poczwórny, przejściówka jednostronna G 3/4 Zestaw podłączeniowy poczwórny, z mostkiem, przejściówka G 3/4 Adapter uniwersalny, przejściówka G 3/4 ; wersja kątowa G 3/4 Przyłącze zmieniające kierunek przepływu, przejściówka G 3/4 Przyłącze zmieniające kierunek przepływu, przejściówka mm G 3/4 Oventrop Simplex Caleffi Odcinane przyłącze zmieniające kierunek przepływu, przejściówka G 3/4 ; wersja kątowa G 3/4 Moduł przyłączeniowy Armatura podłączeniowa do grzejników Multiblock T Program śrubunków Multiflex Kompletna paleta złączy śrubowych Grzejnikowy zawór odcinający serii 301 przejściówka, 3/4 GZ nr Grzejnikowy zawór odcinający serii 301 wersja kątowa, 3/4 GZ nr Wskazówka: komponenty do stosowania tylko w połączeniu z kształtką przejściową, gwint ½ na ¾ GZ. Norma DIN EN definiuje miejsce podłączenia grzejnika i modułu przyłączeniowego. Dzięki temu wszystkie produkty zwymiarowane zgodnie z tą normą są w pełni kompatybilne i działają bez zakłóceń. Wszystkie przyłącza Kermi są zgodne z normą DIN EN Wyszczególnieni producenci modułów przyłączeniowych zaświadczyli o zgodności ich produktów z wymienionymi typoszeregami. Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 29

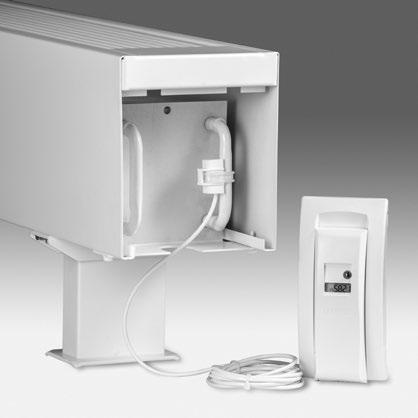

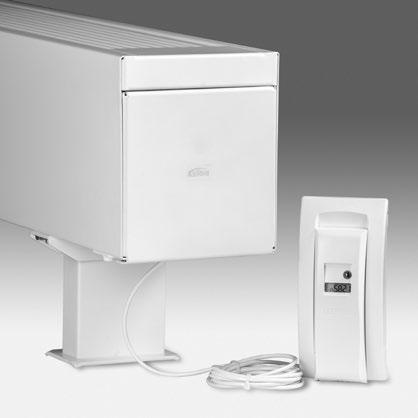

32 Usytuowanie podzielników ciepła Podzielniki ciepła na konwektorach kompaktowych Kermi Konwektory kompaktowe Kermi nadają się do zainstalowania powszechnie stosowanych 2-czujnikowych podzielników ciepła. Nie można stosować urządzeń pomiarowych działających na zasadzie odparowania. Niezależny instytut kontrolny określił miejsce, w którym należy umieści czujniki pomiarowe. Znajduje się ono na górnym kolanku rurowym, naprzeciw przyłącza. Dostęp do miejsca montażu możliwy jest poprzez osłonę boczną demontowaną od przodu. Składając zamówienie należy zanaczyć, że na konwektorze będzie montowany podzielnik! Dopuszcza się wyłącznie elektroniczne podzielniki ciepła. Przed złożeniem zamówienia należy skonsultować się z dostawcą podzielnika ciepła. Dostosowanie obudowy konwektora do instalacji czujnika pomiarowego. Położenie czujnika pomiarowego (nie wchodzi w zakres oferty Kermi) 30 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

33 Ceny i informacje techniczne I/2017 Konwektory kompaktowe Kermi 31

34 Paleta kolorów Kermi Innowacyjna koncepcja kolorystyczna. Idąc z duchem czasu. Kolor seryjny Kolory sanitarne RAL CLASSIC biel, RAL 9016 śnieżnobiały, RAL 9010 manhattan błękit egejski Możliwe lakierowanie grzejników w dowolnym kolorze z palety RAL CLASSIC beż bahama pergamon czarny Edycje specjalne Edycja Soft Klasyczny kolor sanitarny i szlachetna, matowa powierzchnia. biel, RAL 9016 Soft śnieżnobiały, RAL 9010 Soft manhattan Soft błękit egejski Soft beż bahama Soft pergamon Soft czarny Soft Edycja Nature Podstawowe kolory natury. Świeże i wyraziste. cytrus Nature oliwka Nature kukurydza Nature purpura Nature krokus Nature lawenda Nature 32 Konwektory kompaktowe Kermi Ceny i informacje techniczne I/2017

35 Cynkowanie ogniowe (lakier strukturalny RAL 9016) Powłoka antykorozyjna Trwała ochrona przed korozją spełniająca wysokie wymagania zastosowania w obszarach o atmosferze wilgotnej lub agresywnej (np. budynki przemysłowe, baseny itd.). To samo dotyczy pomieszczeń, które są regularnie czyszczone na mokro myjkami wysokociśnieniowymi. Cynkowanie ogniowe zapewnia optymalną ochronę w takich warunkach. Nowa powłoka antykorozyjna Kermi jest doskonała do stosowania w obszarach podwyższonego narażenia na wilgoć. Powłoka lakiernicza dostępna w dowolnym kolorze, o słynnej wysokiej jakości Kermi. Dopłata: Cynkowanie ogniowe: 400 % Dopłata: Powłoka antykorozyjna: Biały: 40 % Kolor: 60 % Edycje specjalne W zamówieniu należy podać edycję i kolor. Edycja Ethno Popularne jak nigdy dotąd: ciepłe, soczyste kolory egzotycznych kultur. solaris Ethno inka Ethno carmina Ethno terra Ethno Przykład zamówienia: kolor purpurowy, edycja Nature. Dopłata: 25% Kolory sanitarne Edycje specjalne RAL CLASSIC Inne kolory: na zamówienie Edition Metallic Pełen blasku trend retro z lat pięćdziesiątych. Klasyczne barwy w nowej interpretacji odcieni Metallic. grafit Metallic srebro błyszczące Metallic złoto słoneczne Metallic srebro cyrkonowe Metallic brąz matowy Metallic miedź klasyczna Metallic Ze względów technicznych możliwe są odchylenia kolorystyczne.
