1 VdS CEA Tomasz Afeltowicz-Schultz - VdS Polska

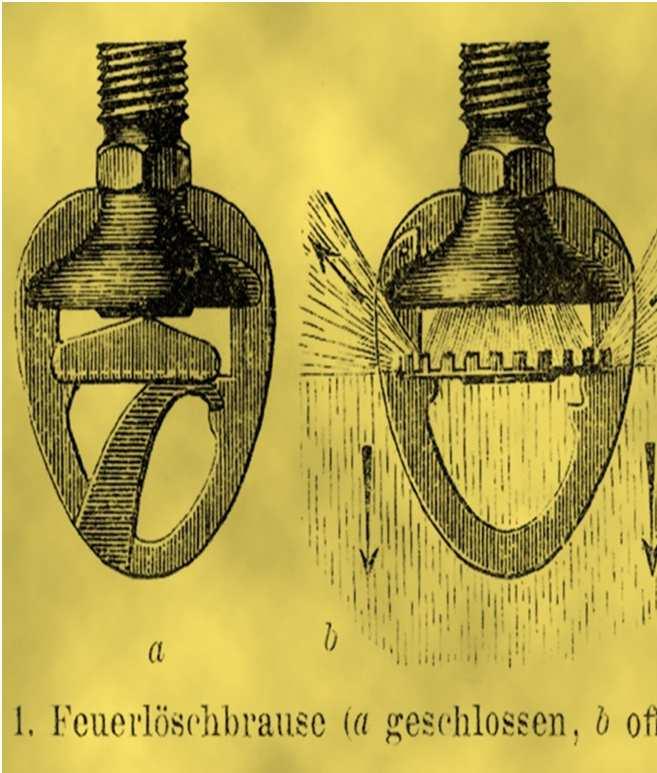

2 Historia wytycznych dla inst. tryskaczowych 1906: Przepisy dla samoczynnych instalacji gaśniczych (tryskacze) wydane przez Verband der privaten Feuerversicherungs - gesellschaften : 1949: Pierwsza wytyczna wydana przez Verband der Sachversicherer 2003: Pierwsze wytyczne VdS CEA Ilość stron : 8 stron 2018pl: 288 stron Slajd 2

3 VdS CEA 4001 W oparciu o wydanie z 2014r Ujednolicenie z wytycznymi VdS 2108, VdS 2109 i VdS 3188 Zmiany redakcyjne, korekta błędów i wyjaśnienia Częściowo przejęte zapisy z aktualnej CEA 4001 Nowości Slajd 3

4 Ochrona przed zamarzaniem Rozdział kompletnie zmieniony Przy zastosowaniu środków przeciw zamarzaniu bazujących na glikolu w HHP albo HHS powiększenie intensywności zraszania lub natężenia wypływu o 10%. Powierzchnia działania pozostaje bez zmian Należy stosować głównie tryskacze stojące Należy spełnić następujące wymagania przy więcej niż 100 tryskaczach: Pompa podtrzymująca ciśnienie i zbiornik ze środkiem przeciw zamarzaniu Monitorowanie zapasu środka przeciw zamarzaniu Należy brać pod uwagę najniższą zanotowaną temperaturę Wymagania każdego z certyfikatów VdS muszą być przestrzegane Objaśnienia i przykładowe schematy dla prawidłowego wyrównania ciśnień Przy więcej niż 40 tryskaczach należy zainstalować punkty poboru próbki środka na początku, wśrodku i na końcu sieci Slajd 4

5 Ochrona przed zamarzaniem Slajd 5

6 Budynki z instalacjami oddymiającymi i odprowadzającymi ciepło Oddymianie mechaniczne Aktywacja automatyczna Tryskacze Kombinacja możliwa 1, 2) Kombinacja Tryskacze ESFR niedozwolona Oddymianie mechaniczne Aktywacja ręczna Kombinacja możliwa 2) Kombinacja możliwa 2) Aktywacja tylko przez straż pożarną 3) Oddymianie grawitacyjne Aktywacja poprzez czujki dymu Oddymianie grawitacyjne Aktywacja poprzez termoelementy Oddymianie grawitacyjne Aktywacja ręczna Kombinacja możliwa 1) Kombinacja możliwa Kombinacja możliwa Kombinacja niedozwolona Kombinacja możliwa Dostosować do siebie parametry zadziałania 4) Kombinacja możliwa 2) Aktywacja tylko przez straż pożarną 3) 1) Maksymalna odległość tryskaczy od stropu wynosi 15 cm lub zastosowane zostaną tryskacze o wskażniku czasu zadziałania szybkiego reagowania. 2) Odległość tryskaczy od otworów wyciągowych instalacji oddymiania mechanicznego wynosi minimum 0,5 m. 3) Np. przez przełącznik na klucz. 4) Np. możliwe zastosowanie automatycznego oddymiania grawitacyjnego, jeżeli jego temeratura wyzwolenia jest o jeden stopień wyższa, a RTI termoelementu jest o jeden stopień wolniejszy, niż w zastosowanych tryskaczach. Tabela 12.05: Kombinacja instalacji oddymiających i odprowadzających ciepło z instalacjami tryskaczowymi Slajd 6

7 15.2 Uchwyty przewodów rurowych Rozdział napisany od nowa Przewody rurowe o średnicy do DN 65 (włącznie) można mocować do blach trapezowych pod pewnymi warunkami Złącza rowkowe (coupling): W przypadku stosowania złączy rowkowych i kolejnych odcinków rur krótszych niż 2 m, co drugi odcinek rury należy wyposażyć w prznajmniej jeden uchwyt. Dla odcinków rurowych na końcach rurociągów zawsze należy przewidzieć uchwyt. Konkretne zapisy dot. uchwytów dla przewodów, które zasilają pojedyncze tryskacze. Złącza rowkowe Inny sposób łączenia Suma dla przewodu poziomego i przewodu wznośnego lub opadowego 1,0 m 1) udział odcinka poziomego może wynosić maksymalnie 0,45 m 1,0 m Maksymalna długość przewodu wznośnego lub opadowego (przewód poziomy niedozwolony) 1,0 m 1,0 m 1) Na końcu przewodu rozprowadzającego należy uwzględnić dodatkowo odległość pomiędzy ostatnim uchwytem, a odejściem rurowym. Tabela Uchwyty przewodów do pojedynczych tryskaczy Slajd 7

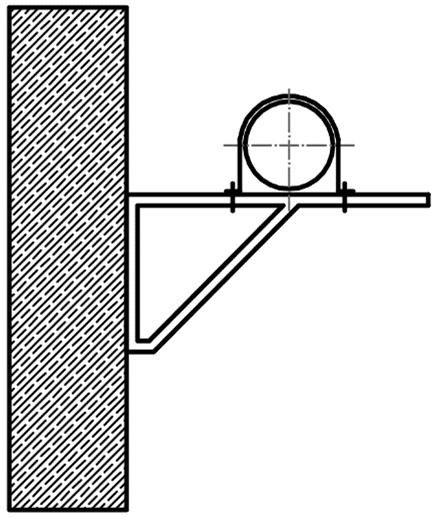

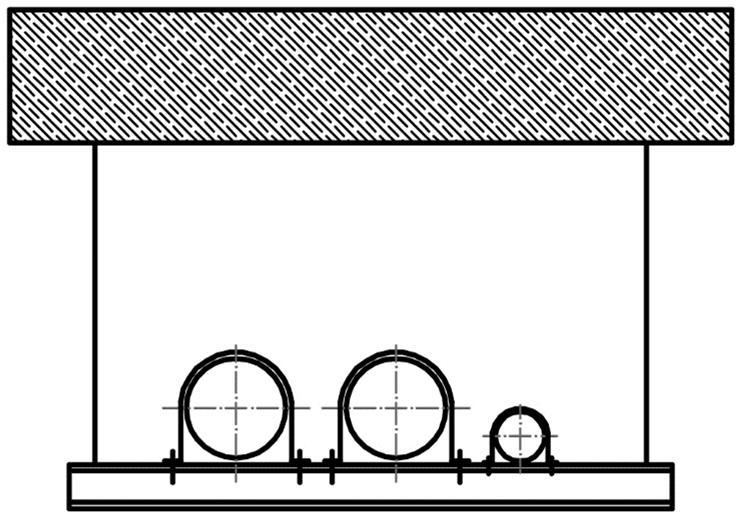

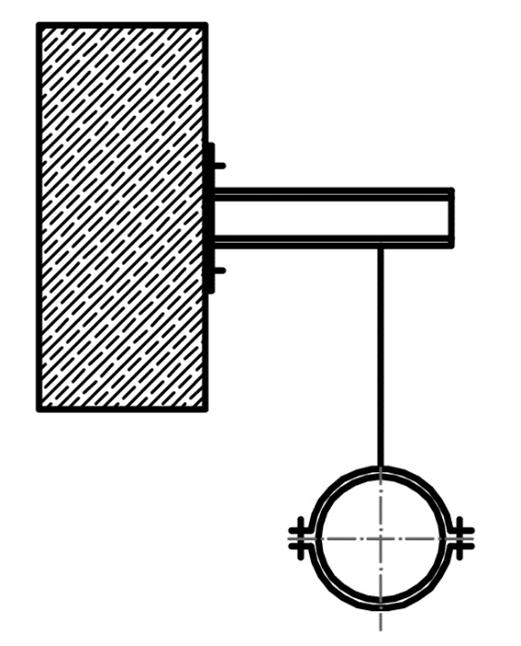

8 Konsole Tylko dla przewodów tryskaczowych (bez innych inst.) Wymiarowanie wg EUROCODE 3 część 1-2: Reguły ogólne - Obliczanie konstrukcji z uwagi na warunki pożarowe. 1,4-krotne obciążenie przy 300 C Do długości ramienia 100 mm (dźwignia): wystarczy jeden punkt mocowania, inaczej zawsze dwa. Slajd 8

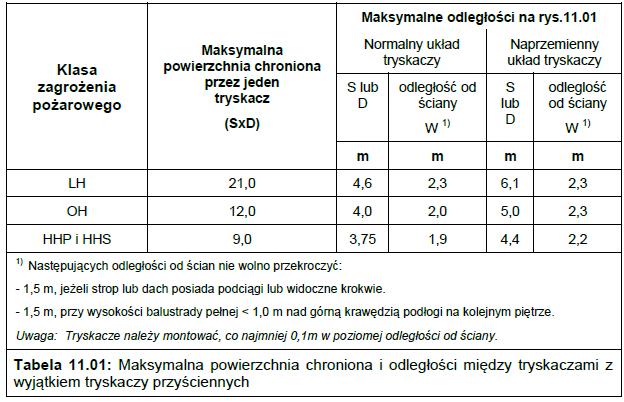

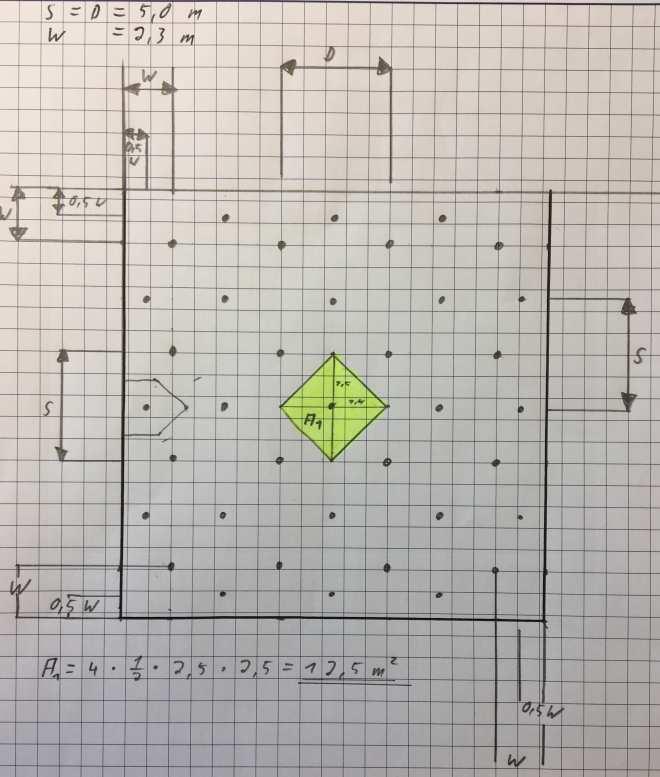

9 11.2 Maksymalna powierzchnia chroniona przez jeden tryskacz Slajd 9

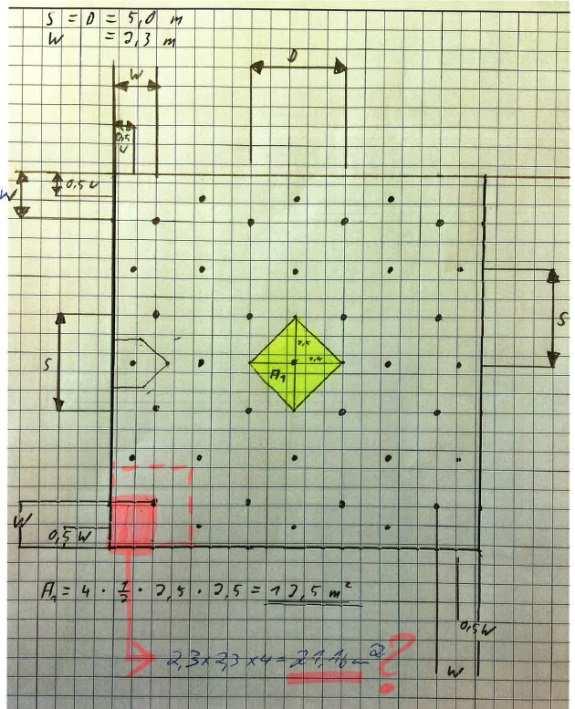

10 11.2 Maksymalna powierzchnia chroniona przez jeden tryskacz 18 m² Schutzfläche Slajd 10

11 Załącznik L instalacje tryskaczowe ESFR Kompletnie zmieniony rozdział (9 27 stron) Wysokość składowania do 12,2 m (częściowo z jednym rzędem tryskaczy w regale) Wysokość pomieszczenia do 13,7 m Koncepcje ochrony dla następujących materiałów: Materiały kartonowane, niespienione Materiały niekartonowane, niespienione Materiały kartonowane, spienione Materiały niekartonowane, spienione Opony Bele papieru składowane pionowo W przypadku wyrobów nie zawierających tworzyw sztucznych lub zawierających je w bardzo małych ilościach (tj. kategorii I i II) obowiązują kryteria projektowe jak dla kartonowanych tworzyw niespienionych. Koncepcje ochrony dla składowania ST 1, ST2/ST3, ST 4 i ST 5 Slajd 11

12 Załącznik L instalacje tryskaczowe ESFR Slajd 12

15 11.6 Alternatywna koncepcja ochrony dla składowania w regałach Nowa struktura Informacje ogólne Składowanie w regałach na paletach (ST4) Tryskacze w poziomach pośrednich pod zamkniętymi lub listwowymi półkami regałów oraz nieprzepuszczającymi wody elementami lub składowanymi materiałami (ST5/ST6) Rozmieszczenie tryskaczy poniżej pomostów kratownicowosiatkowych pomiędzy chronionymi regałami Magazyny do składowania małogabarytowych materiałów Slajd 15

16 11.6 Alternatywna koncepcja ochrony dla składowania w regałach Rozdziały nowa struktura Rodział dla małogabarytowych materiałów do 3,2 m głębokość regału Nieautomatyczne ( ) Automatyczne ( ) Systemy transportowe ( ) Slajd 16

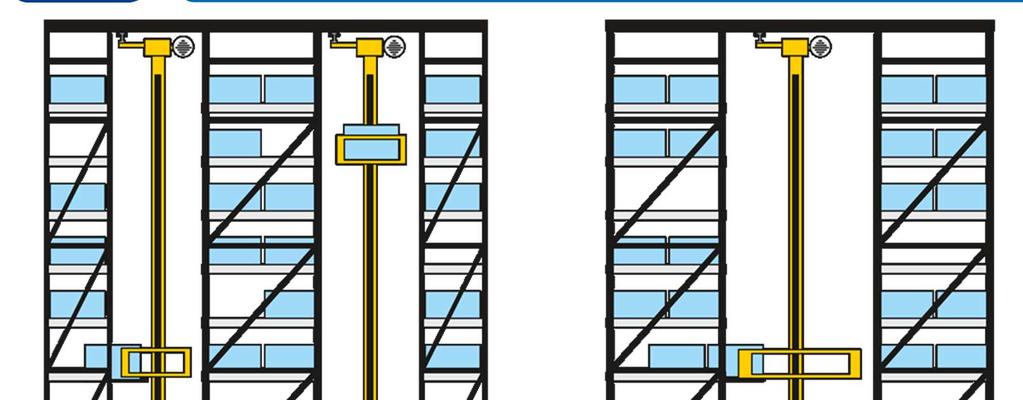

17 Automatyczne magazyny do składowania małogabarytowych materiałów Źródło: viastore SYSTEMS GmbH Slajd 17

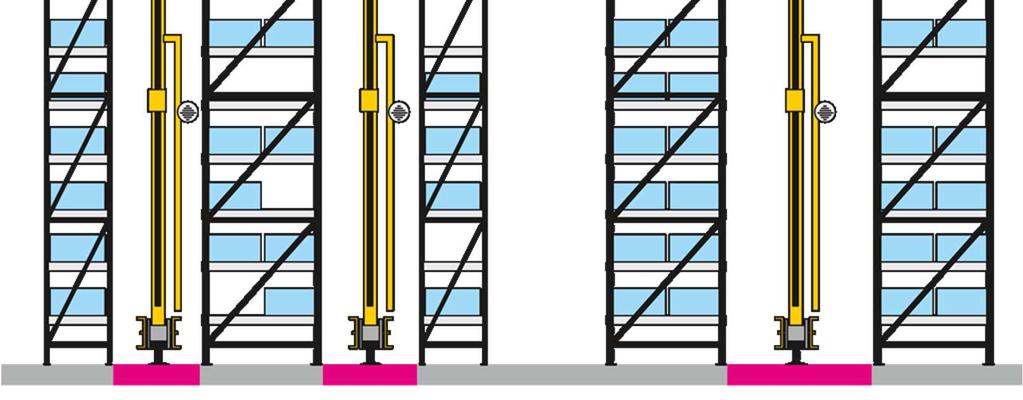

18 Automatyczne magazyny do składowania małogabarytowych materiałów Źródło: BITO-Lagertechnik Slajd 18

19 Automatyczne magazyny do składowania małogabarytowych materiałów Magazyny do składowania małogabarytowych materiałów Nieautomatyczne magazyny do składowania małogabarytowych materiałów Nieautomatyczne magazyny do składowania małogabarytowych materiałów 2,0 m wysokości Nieautomatyczne magazyny do składowania małogabarytowych materiałów > 2,0 m wysokości Automatyczne magazyny do składowania małogabarytowych materiałów (AKL) AKL o głębokości 1,40 m AKL o głębokości > 1,40 m Systemy transportowe (shuttle system) Slajd 19

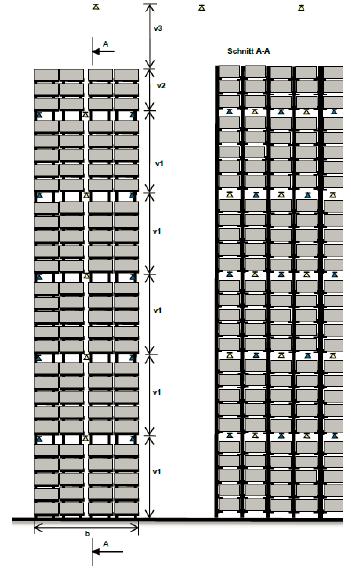

20 Automatyczne magazyny do składowania małogabarytowych materiałów Do głębokości 1,40 m ochrona jak dotychczas (bez face sprinkler ów) Głębokość ponad 1,40 m konieczne face sprinkler y Regulacje dot. barier z blachy i podestów Minimalne ciśnienie 0,35 bar (dla regałów z face sprinkler ami) Face sprinkler max. 200 mm (powinno 100 mm) odstęp odd zew. krawędzi regału/materiału. Rozmieszczenie naprzemiennie do tryskaczy regałowych w prześwitach Hydraulicznie uwzględnia się wszystkie trzy rzędy Slajd 20

21 7.2 Przyłącze innych odbiorców do zasilania wodnego Zawór hydrantowy posiada certyfikat VdS (przy podłączneiu bezpośednim do inst. tryskaczowej) Rurociąg aż do zaworu hydrantowego ma spełniać minimalne wymagania podane w VdS CEA 4001 (razem np. z ogrzewaniem współbieżnym) W przypadku, gdy hydranty zasilane są przez pompę instalacji tryskaczowej należy uwzględnić przy odbiorze, wg rozdziału 1.4.2, ocenę całego systemu aż do zaworu hydrantowego, w celu stwierdzenia, czy uwagi związane z siecią hydrantową mają negatywny wpływ na instalację tryskaczową. Slajd 21

22 Załącznik M.2.6 Wymagania dla dużych instalacji Tryskacze obliczeniowe Środki - pojedyncze domieszanie należy zapewnić, że uszkodzenie dozownika lub pompy dozowania środka pianotwórczego, nie spowoduje zmniejszenia natężenia przepływu wody (jak dla ) + redundantne domieszanie > tylko po uzgodnieniach koncepcji ochrony z właściwym organem Slajd 22

23 11.5 Ochrona prześwitów wzdłużnych Zmniejszenie ilości tryskaczy, które należy uwzględnić hydraulicznie w regałach, w których ilość rzędów tryskaczy w poszczególnych poziomach jest różna, np. w szerokich regałach, w których szacht środkowy chroniony jest tylko, na co drugim poziomie tryskaczami, jest niedozwolone. Maks. 27 tryskaczy Slajd 23

24 Tryskacze suche (HTS) w mroźniach, itp. Należy przestrzegać instrukcji producenta Jeśli żadne informacje nie są dostępne, wówczas obowiązuje: Slajd 24

25 Nowe rysunki Wszystkie rusunki zostały sporządzone na nowo i są jednolite Slajd 25

26 Nowe rysunki Slajd 26

27 Drobne poprawki i blędy Zbiorniki z wykładziną z folii W obszarze ssania, niezależnie od występowania płyty antywirowej, na dnie zbiornika należy przewidzieć umieszczoną na stałe płytę przeciwną. Płytę montowano pod folią na dnie zbiornika. Teraz: W obszarze ssania, niezależnie od występowania płyty antywirowej, na dnie zbiornika należy przewidzieć umieszczoną na stałe płytę przeciwną nad lub na wewnętrznej wykładzinie. Stare: 12 ton LKW obciążenie poprzez ruch drogowy zbiorników podziemnych Teraz: Strop podziemnego zbiornika należy wykonać tak, aby wytrzymał on ciężar nasypu ziemnego oraz wozu strażackiego o dopuszczalnej masie kg). Jeżeli zbiornik jest usytuowany pod ciągami komunikacyjnymi, to należy zaprojektować zbiornik w taki sposób, aby wytrzymał on odpowiednie obciążenie ruchu drogowego. Zaktualizowano 1.5 Dokumenty normatywne I wiele innych... Slajd 27

28 Inne Zredagowanie rozdziału 14 - Alarmy i urządzenia alarmowe Zawór stopowy musi posiadać certyfikat VdS Kontrola tryskaczy typu HTS dotychczas po 12,5 latach Zmiana na połowę czasu przy zastosowaniu w instalacjach powietrznych Rozdział instalacji wodno-powietrznych usunięto Obligatoryjny wymóg monitorowania dla zagrożenia OH i HH (klasa 1 i 2) Definicja: Wodoprzepuszczalne półki półki w regałach, na podestach lub półpiętrach są traktowane, jako wodoprzepuszczalne, jeżeli wypływająca z zainstalowanego tryskacza powyżej woda, nie zbiera się na nich lub nie jest wyraźnie przekierowywana. Kratownice można zaliczyć do wodoprzepuszczalnych, jeżeli posiadają minimum 70 % przezierności. Slajd 28

29 Inne W pkt dopuszczalne wyjątki: Pomieszczenia IT z wyłącznie technicznym wyposażeniem o powierzchni podłogi do 10 m², bez innych obciążeń ogniowych, oddzielone przegrodami ognioodpornymi i materiałami niepalnymi od chronionego obszaru Wyjaśnienie: przedsionki toalet nie są dopuszczalnymi wyjątkami Slajd 29

30 Dodatkowe informacje Następne spotkanie grupy roboczej w marcu 2019 Propozycje lub wskazówki można przekazać do VdS Tematy w kolejce: Wymagania dla zespołów akulumatorów dla pomp diesel Podstawy ochrona przeciw zamarzaniu Oblicznia zapotrzebowania ciepła dla zbiorników wodnych Załącznik B, ujednolicenie z CEA 4001 Slajd 30

31 Dziękuję za uwagę!
