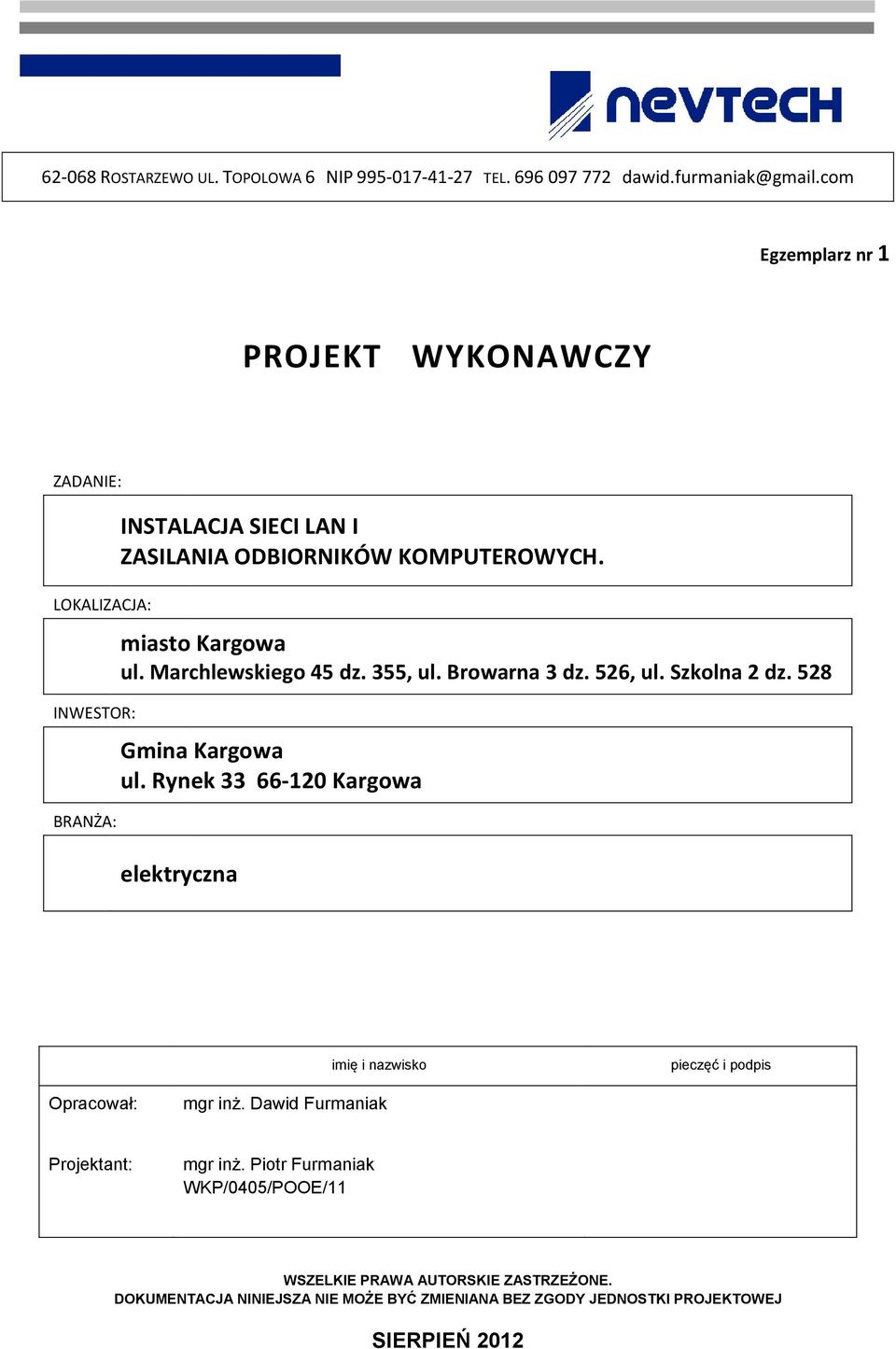

1 ROSTARZEWO UL. TOPOLOWA 6 NIP TEL dawid.furmaniak@gmail.com Egzemplarz nr 1 PROJEKT WYKONAWCZY ZADANIE: LOKALIZACJA: INWESTOR: BRANŻA: INSTALACJA SIECI LAN I ZASILANIA ODBIORNIKÓW KOMPUTEROWYCH. miasto Kargowa ul. Marchlewskiego 45 dz. 355, ul. Browarna 3 dz. 526, ul. Szkolna 2 dz. 528 Gmina Kargowa ul. Rynek Kargowa elektryczna imię i nazwisko pieczęć i podpis Opracował: mgr inż. Dawid Furmaniak Projektant: mgr inż. Piotr Furmaniak WKP/0405/POOE/11 WSZELKIE PRAWA AUTORSKIE ZASTRZEŻONE. DOKUMENTACJA NINIEJSZA NIE MOŻE BYĆ ZMIENIANA BEZ ZGODY JEDNOSTKI PROJEKTOWEJ SIERPIEŃ 2012

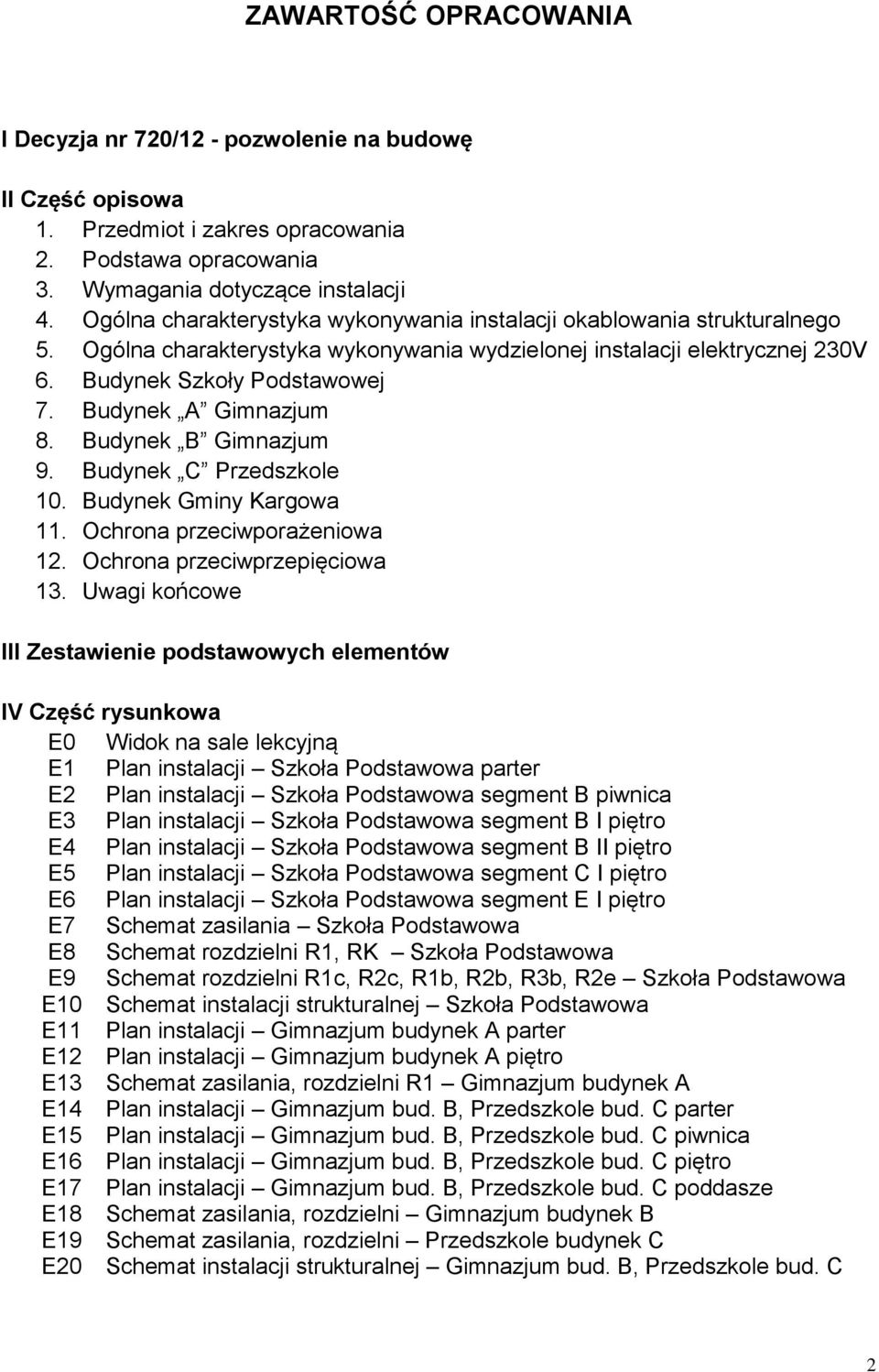

2 ZAWARTOŚĆ OPRACOWANIA I Decyzja nr 720/12 - pozwolenie na budowę II Część opisowa 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Wymagania dotyczące instalacji 4. Ogólna charakterystyka wykonywania instalacji okablowania strukturalnego 5. Ogólna charakterystyka wykonywania wydzielonej instalacji elektrycznej 230V 6. Budynek Szkoły Podstawowej 7. Budynek A Gimnazjum 8. Budynek B Gimnazjum 9. Budynek C Przedszkole 10. Budynek Gminy Kargowa 11. Ochrona przeciwporażeniowa 12. Ochrona przeciwprzepięciowa 13. Uwagi końcowe III Zestawienie podstawowych elementów IV Część rysunkowa E0 Widok na sale lekcyjną E1 Plan instalacji Szkoła Podstawowa parter E2 Plan instalacji Szkoła Podstawowa segment B piwnica E3 Plan instalacji Szkoła Podstawowa segment B I piętro E4 Plan instalacji Szkoła Podstawowa segment B II piętro E5 Plan instalacji Szkoła Podstawowa segment C I piętro E6 Plan instalacji Szkoła Podstawowa segment E I piętro E7 Schemat zasilania Szkoła Podstawowa E8 Schemat rozdzielni R1, RK Szkoła Podstawowa E9 Schemat rozdzielni R1c, R2c, R1b, R2b, R3b, R2e Szkoła Podstawowa E10 Schemat instalacji strukturalnej Szkoła Podstawowa E11 Plan instalacji Gimnazjum budynek A parter E12 Plan instalacji Gimnazjum budynek A piętro E13 Schemat zasilania, rozdzielni R1 Gimnazjum budynek A E14 Plan instalacji Gimnazjum bud. B, Przedszkole bud. C parter E15 Plan instalacji Gimnazjum bud. B, Przedszkole bud. C piwnica E16 Plan instalacji Gimnazjum bud. B, Przedszkole bud. C piętro E17 Plan instalacji Gimnazjum bud. B, Przedszkole bud. C poddasze E18 Schemat zasilania, rozdzielni Gimnazjum budynek B E19 Schemat zasilania, rozdzielni Przedszkole budynek C E20 Schemat instalacji strukturalnej Gimnazjum bud. B, Przedszkole bud. C 2

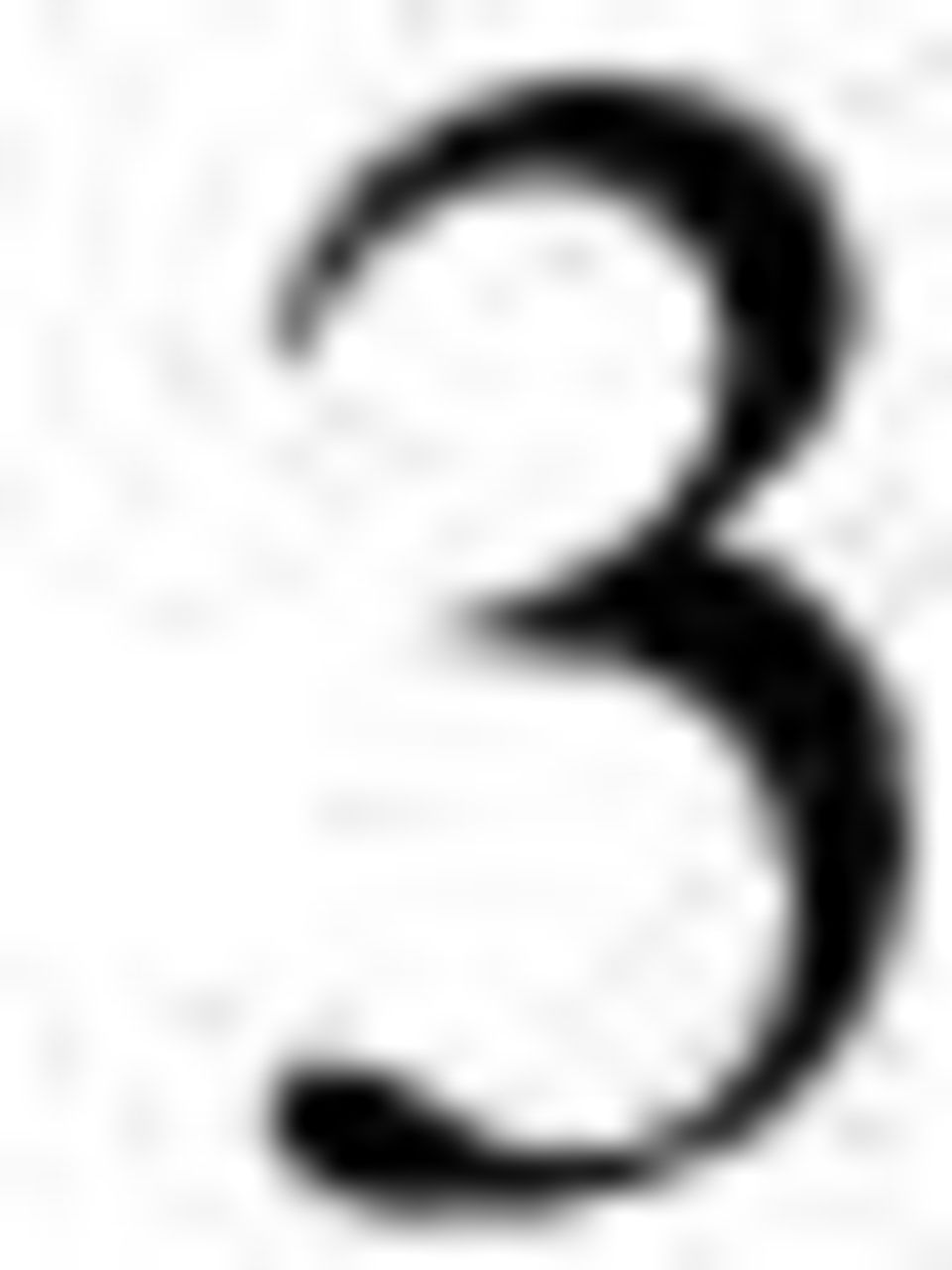

3 3

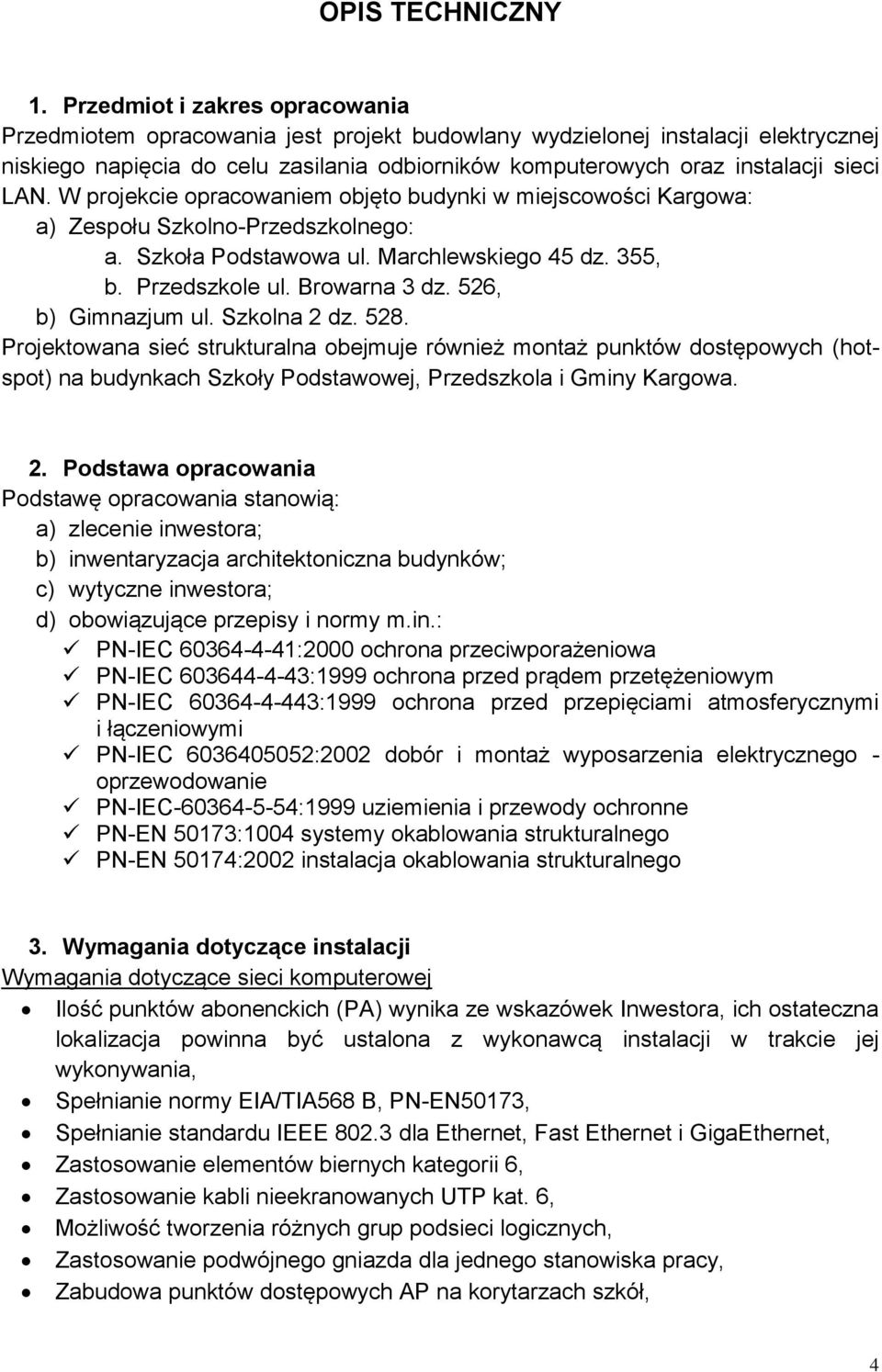

4 OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany wydzielonej instalacji elektrycznej niskiego napięcia do celu zasilania odbiorników komputerowych oraz instalacji sieci LAN. W projekcie opracowaniem objęto budynki w miejscowości Kargowa: a) Zespołu Szkolno-Przedszkolnego: a. Szkoła Podstawowa ul. Marchlewskiego 45 dz. 355, b. Przedszkole ul. Browarna 3 dz. 526, b) Gimnazjum ul. Szkolna 2 dz Projektowana sieć strukturalna obejmuje również montaż punktów dostępowych (hotspot) na budynkach Szkoły Podstawowej, Przedszkola i Gminy Kargowa. 2. Podstawa opracowania Podstawę opracowania stanowią: a) zlecenie inwestora; b) inwentaryzacja architektoniczna budynków; c) wytyczne inwestora; d) obowiązujące przepisy i normy m.in.: PN-IEC :2000 ochrona przeciwporażeniowa PN-IEC :1999 ochrona przed prądem przetężeniowym PN-IEC :1999 ochrona przed przepięciami atmosferycznymi i łączeniowymi PN-IEC :2002 dobór i montaż wyposarzenia elektrycznego - oprzewodowanie PN-IEC :1999 uziemienia i przewody ochronne PN-EN 50173:1004 systemy okablowania strukturalnego PN-EN 50174:2002 instalacja okablowania strukturalnego 3. Wymagania dotyczące instalacji Wymagania dotyczące sieci komputerowej Ilość punktów abonenckich (PA) wynika ze wskazówek Inwestora, ich ostateczna lokalizacja powinna być ustalona z wykonawcą instalacji w trakcie jej wykonywania, Spełnianie normy EIA/TIA568 B, PN-EN50173, Spełnianie standardu IEEE dla Ethernet, Fast Ethernet i GigaEthernet, Zastosowanie elementów biernych kategorii 6, Zastosowanie kabli nieekranowanych UTP kat. 6, Możliwość tworzenia różnych grup podsieci logicznych, Zastosowanie podwójnego gniazda dla jednego stanowiska pracy, Zabudowa punktów dostępowych AP na korytarzach szkół, 4

5 Prowadzenie kabli w korytkach plastikowych W każdym budynku jeden Główny Punkt Dystrybucyjny (GPD) Możliwość rozbudowy GPD w przyszłości Wymagania dotyczące wydzielonej sieci elektrycznej Dedykowaną instalację zasilającą należy wykonać w układzie TN-S lub TN-C-S Sieć zasilająca ma być wykonana jako 5-przewodowa, kablami miedzianymi o izolacji na napięcie minimum 750V Szafę GPD należy połączyć dodatkowym przewodem wyrównawczym LgY16mm 2 z główną szyną wyrównawczą budynku. Jeśli takiej szyny brak, należy ją wykonać i podłączyć do niej wszystkie dostępne uziomy naturalne wraz z przewodem PE zasilania budynku. Kable układać w korytkach plastikowych Sieć zasilająca musi posiadać ochronę przeciwprzepięciową 4. Ogólna charakterystyka wykonywania instalacji okablowania strukturalnego 4.1. Okablowanie sieci strukturalnej Do każdego punktu logicznego należy doprowadzić z GPD dwa nieekranowane kable 4-ro parowe UTP kat. 6. Kable powinny być oznaczone numerycznie, w sposób trwały, od strony gniazda i szafy dystrybucyjnej. Okablowanie prowadzić w plastikowych listwach zatrzaskowych natynkowych pod sufitem. Przepusty kabli w przejściach przez ściany i stropy wykonywać w rurach winidurowych. W trasach gdzie kable sieci teleinformatycznej i zasilającej biegną równolegle do siebie na przestrzeni dłuższej niż 35m, należy zachować odległość pomiędzy instalacjami co najmniej 10mm lub stosować metalowe przegrody. W klasach i innych pomieszczeniach projektuje się mocowanie listew zatrzaskowych elektroinstalacyjnych 85x50 z przegrodą i osprzętu do standardu Mosaic. Na korytarzach prowadzić okablowanie strukturalne i wydzieloną instalację zasilającą w pojedynczej listwie zatrzaskowej elektroinstalacyjnej z przegrodą separującą Stanowisko pracy Każdy punkt abonencki (PA) będzie się składał z podwójnego gniazda RJ45 kat. 6, oraz z trzech gniazd elektrycznych wtyczkowych 230V (gniazda koloru czerwonego) do zasilania sprzętu komputerowego. Przewiduje się zabudowanie takiego stanowiska w każdej sali lekcyjnej, pokoju nauczycielskim i biurze. Na korytarzach we wskazanych miejscach na rysunkach zostanie zabudowane pojedyncze gniazdo RJ45 do podłączenia punktów dostępowych, zasilanych w systemie PoE. Gniazdo zabudować w puszcze natynkowej z osprzętem do standardu Mosaic. W salach lekcyjnych PA montować na ścianie z tablicą od strony okien (w pobliżu biurka nauczyciela), w pozostałych pomieszczeniach w zależności od ich funkcjonalności i aranżacji pomieszczenia. Dokładne miejsca montażu punktów 5

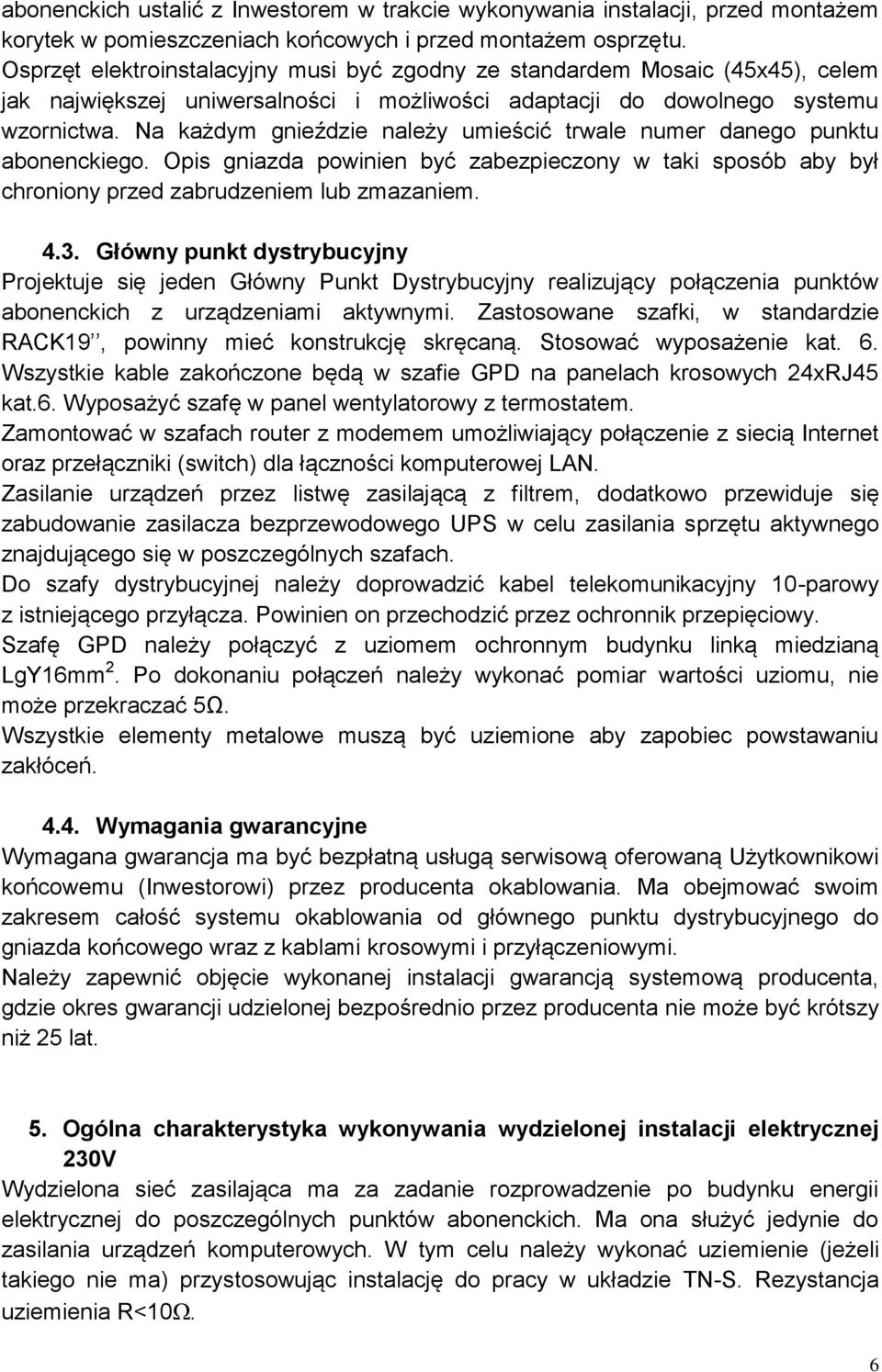

6 abonenckich ustalić z Inwestorem w trakcie wykonywania instalacji, przed montażem korytek w pomieszczeniach końcowych i przed montażem osprzętu. Osprzęt elektroinstalacyjny musi być zgodny ze standardem Mosaic (45x45), celem jak największej uniwersalności i możliwości adaptacji do dowolnego systemu wzornictwa. Na każdym gnieździe należy umieścić trwale numer danego punktu abonenckiego. Opis gniazda powinien być zabezpieczony w taki sposób aby był chroniony przed zabrudzeniem lub zmazaniem Główny punkt dystrybucyjny Projektuje się jeden Główny Punkt Dystrybucyjny realizujący połączenia punktów abonenckich z urządzeniami aktywnymi. Zastosowane szafki, w standardzie RACK19, powinny mieć konstrukcję skręcaną. Stosować wyposażenie kat. 6. Wszystkie kable zakończone będą w szafie GPD na panelach krosowych 24xRJ45 kat.6. Wyposażyć szafę w panel wentylatorowy z termostatem. Zamontować w szafach router z modemem umożliwiający połączenie z siecią Internet oraz przełączniki (switch) dla łączności komputerowej LAN. Zasilanie urządzeń przez listwę zasilającą z filtrem, dodatkowo przewiduje się zabudowanie zasilacza bezprzewodowego UPS w celu zasilania sprzętu aktywnego znajdującego się w poszczególnych szafach. Do szafy dystrybucyjnej należy doprowadzić kabel telekomunikacyjny 10-parowy z istniejącego przyłącza. Powinien on przechodzić przez ochronnik przepięciowy. Szafę GPD należy połączyć z uziomem ochronnym budynku linką miedzianą LgY16mm 2. Po dokonaniu połączeń należy wykonać pomiar wartości uziomu, nie może przekraczać 5Ω. Wszystkie elementy metalowe muszą być uziemione aby zapobiec powstawaniu zakłóceń Wymagania gwarancyjne Wymagana gwarancja ma być bezpłatną usługą serwisową oferowaną Użytkownikowi końcowemu (Inwestorowi) przez producenta okablowania. Ma obejmować swoim zakresem całość systemu okablowania od głównego punktu dystrybucyjnego do gniazda końcowego wraz z kablami krosowymi i przyłączeniowymi. Należy zapewnić objęcie wykonanej instalacji gwarancją systemową producenta, gdzie okres gwarancji udzielonej bezpośrednio przez producenta nie może być krótszy niż 25 lat. 5. Ogólna charakterystyka wykonywania wydzielonej instalacji elektrycznej 230V Wydzielona sieć zasilająca ma za zadanie rozprowadzenie po budynku energii elektrycznej do poszczególnych punktów abonenckich. Ma ona służyć jedynie do zasilania urządzeń komputerowych. W tym celu należy wykonać uziemienie (jeżeli takiego nie ma) przystosowując instalację do pracy w układzie TN-S. Rezystancja uziemienia R<10. 6

7 5.1. Zasilanie Zasilanie GPD i wydzielonej sieci przewiduje się z projektowanych rozdzielni zabudowanych obok istniejącej rozdzielni głównych RG każdego budynku. Kable elektryczne na korytarzach prowadzić w listwach zatrzaskowych elektroinstalacyjnych natynkowych z przegrodą. W pozostałych pomieszczeniach stosować listwy zatrzaskowe 85x50 do prowadzenia sieci strukturalnej i elektrycznej Okablowanie sieci elektrycznej 230V Instalację zasilającą wykonać przewodami YDY 5x4mm 2 lub YDY 3x2,5mm 2 (w zależności od szczegółowego opisu wykonania instalacji w każdym z budynków) Przewody te prowadzić na korytarzach w listwach zatrzaskowych natynkowych. W wskazanych miejscach zabudować rozdzielnię elektroinstalacyjną natynkową. Wyposarzenie zgodnie z poszczególnymi schematami Gniazda wtyczkowe Każdy punkt abonencki wyposażyć w trzy gniazda jednofazowe (koloru czerwonego). W pomieszczeniach lekcyjnych nad tablicą zabudować dodatkowo pojedyncze gniazdo jednofazowe do celów przyszłego zasilania tablicy interaktywnej i/lub rzutnika multimedialnego. 6. Budynek Szkoły Podstawowej Szczegółowa charakterystyka wykonania instalacji okablowania strukturalnego Ogólna charakterystyka została przedstawiona w punkcie 4. Instalację prowadzić w listwach zatrzaskowych natynkowych 160x50 z przegrodą separującą. GPD będzie się składał z stojącej szafy dystrybucyjnej 19 42U. Oprócz punktów dostępowych zabudowanych w szkole, przewiduje się zabudowę na budynku szkoły dodatkowego urządzenia dostępowego pracującego jako hot-spot. Ma on na celu udostępnić darmowy dostęp do Internetu na boisku szkolnym. Proponowane miejsce mocowania przedstawiono na rysunku. Szczegółowa charakterystyka wykonania wydzielonej instalacji elektrycznej 230V Ogólna charakterystyka została przedstawiona w punkcie 5. Przy rozdzielni głównej znajdującej się w łączniku (segment A) zabudować dodatkową rozdzielnię R1 zasilającą całą projektowaną, wydzieloną instalację elektryczną. Zasilić ją z RG, zabudować urządzenia modułowe zgodnie ze schematem. W pomieszczeniu szafy dystrybucyjnej GPD zabudować rozdzielnię RK, wykonać ją zgodnie ze schematem. Dodatkowo zgodnie z rysunkami, na korytarzach nad istniejącymi rozdzielniami elektrycznymi zabudować rozdzielnie natynkowe 1-rzędowe na 18 modułów. 7

8 Projektuje się wykonanie głównej instalacji zasilającej poszczególne rozdzielnie przewodem YDY 5x4mm 2, zasilanie RK przewodem YDY 5x6mm 2. Kable prowadzić na korytarzach w listwach zatrzaskowych natynkowych 160x50 z przegrodą separującą. Stosować wyłączniki różnicowoprądowe. Każdy obwód zasilający punkt abonencki zabezpieczyć wyłącznikiem nadprądowym S301 B10A mocowanym w rozdzielni zlokalizowanej na korytarzu. 7. Budynek A Gimnazjum Szczegółowa charakterystyka wykonania instalacji okablowania strukturalnego Ogólna charakterystyka została przedstawiona w punkcie 4. W budynku A Gimnazjum prowadzić całą instalacją sieci LAN i zasilającej 230V wykonać w jednej listwie zatrzaskowej elektroinstalacyjnej z przegrodą 85x50. GPD będzie się składał z wiszącej, dzielonej szafy dystrybucyjnej 19 16U. Z uwagi na podział Gimnazjum na dwa odrębne budynki projektuje się zabudowę dodatkowego punktu dostępowego na obu budynkach pracującego w trybie punkt punkt, łączący obie sieci LAN. Szczegółowa charakterystyka wykonania wydzielonej instalacji elektrycznej 230V Ogólna charakterystyka została przedstawiona w punkcie 5. W budynku A Gimnazjum zabudować w dodatkowej rozdzielni R1 umieszczonej obok istniejącej rozdzielni głównej urządzenia modułowe zgodnie ze schematem. Kable elektryczne na korytarzach prowadzić w listwach zatrzaskowych elektroinstalacyjnych 85x50 z przegrodą separującą. Instalację wykonać przewodem YDY 3x2,5mm Budynek B Gimnazjum Szczegółowa charakterystyka wykonania instalacji okablowania strukturalnego Ogólna charakterystyka została przedstawiona w punkcie 4. W budynku B Gimnazjum prowadzić całą instalacją sieci LAN i zasilającej 230V wykonać w jednej listwie zatrzaskowej elektroinstalacyjnej z przegrodą 85x50. GPD będzie się składał z wiszącej, dzielonej szafy dystrybucyjnej 19 16U. Z uwagi na podział Gimnazjum na dwa odrębne budynki projektuje się zabudowę dodatkowego punktu dostępowego na obu budynkach pracującego w systemie punkt punkt, łączący obie sieci LAN. Z szafy dystrybucyjnej Gimnazjum (budynek B ) poprowadzić dwa przewody UTP do szafy dystrybucyjnej Przedszkola (budynek C ) w celu ewentualnego połączenia obu sieci LAN. 8

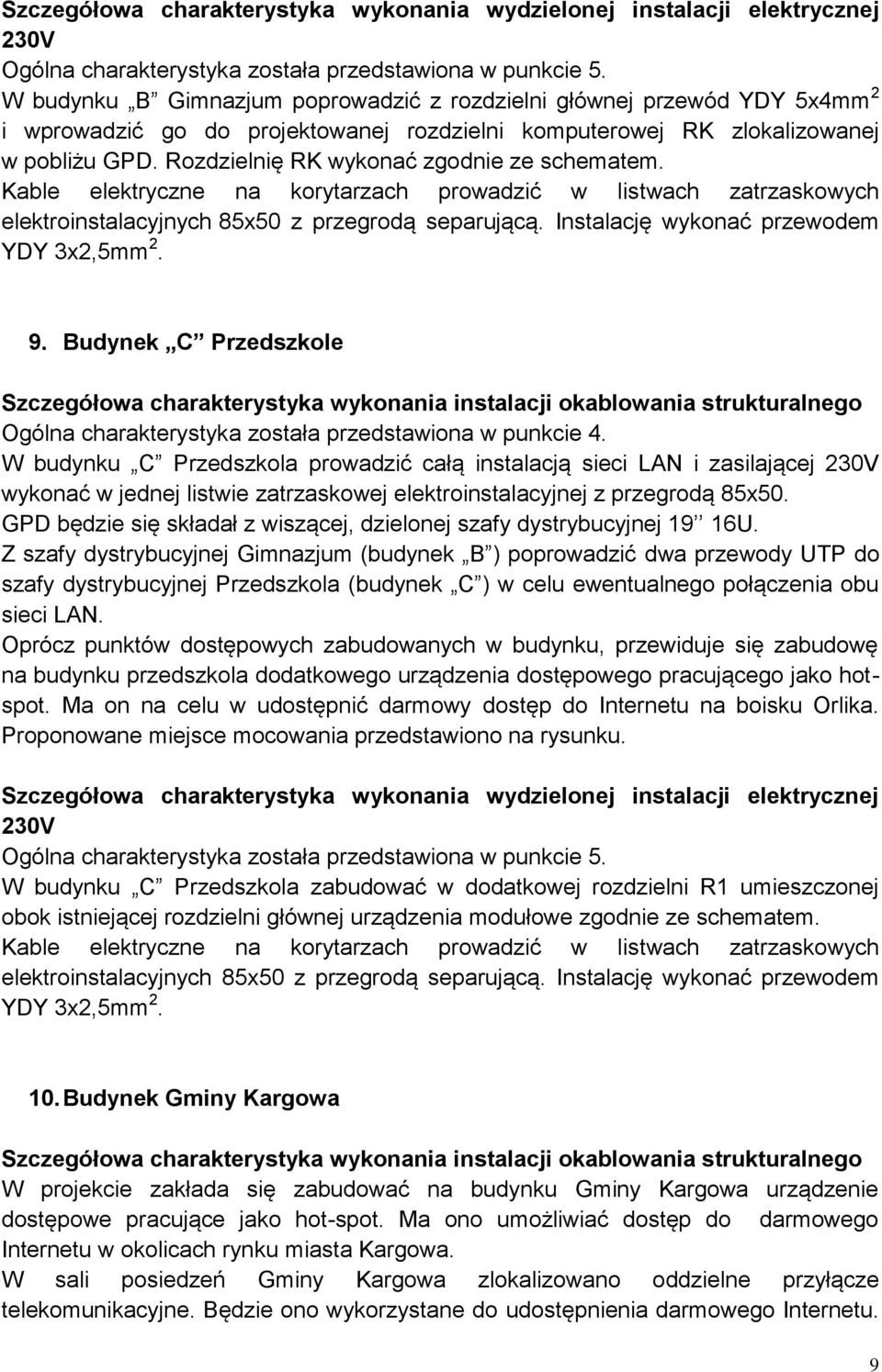

9 Szczegółowa charakterystyka wykonania wydzielonej instalacji elektrycznej 230V Ogólna charakterystyka została przedstawiona w punkcie 5. W budynku B Gimnazjum poprowadzić z rozdzielni głównej przewód YDY 5x4mm 2 i wprowadzić go do projektowanej rozdzielni komputerowej RK zlokalizowanej w pobliżu GPD. Rozdzielnię RK wykonać zgodnie ze schematem. Kable elektryczne na korytarzach prowadzić w listwach zatrzaskowych elektroinstalacyjnych 85x50 z przegrodą separującą. Instalację wykonać przewodem YDY 3x2,5mm Budynek C Przedszkole Szczegółowa charakterystyka wykonania instalacji okablowania strukturalnego Ogólna charakterystyka została przedstawiona w punkcie 4. W budynku C Przedszkola prowadzić całą instalacją sieci LAN i zasilającej 230V wykonać w jednej listwie zatrzaskowej elektroinstalacyjnej z przegrodą 85x50. GPD będzie się składał z wiszącej, dzielonej szafy dystrybucyjnej 19 16U. Z szafy dystrybucyjnej Gimnazjum (budynek B ) poprowadzić dwa przewody UTP do szafy dystrybucyjnej Przedszkola (budynek C ) w celu ewentualnego połączenia obu sieci LAN. Oprócz punktów dostępowych zabudowanych w budynku, przewiduje się zabudowę na budynku przedszkola dodatkowego urządzenia dostępowego pracującego jako hotspot. Ma on na celu w udostępnić darmowy dostęp do Internetu na boisku Orlika. Proponowane miejsce mocowania przedstawiono na rysunku. Szczegółowa charakterystyka wykonania wydzielonej instalacji elektrycznej 230V Ogólna charakterystyka została przedstawiona w punkcie 5. W budynku C Przedszkola zabudować w dodatkowej rozdzielni R1 umieszczonej obok istniejącej rozdzielni głównej urządzenia modułowe zgodnie ze schematem. Kable elektryczne na korytarzach prowadzić w listwach zatrzaskowych elektroinstalacyjnych 85x50 z przegrodą separującą. Instalację wykonać przewodem YDY 3x2,5mm Budynek Gminy Kargowa Szczegółowa charakterystyka wykonania instalacji okablowania strukturalnego W projekcie zakłada się zabudować na budynku Gminy Kargowa urządzenie dostępowe pracujące jako hot-spot. Ma ono umożliwiać dostęp do darmowego Internetu w okolicach rynku miasta Kargowa. W sali posiedzeń Gminy Kargowa zlokalizowano oddzielne przyłącze telekomunikacyjne. Będzie ono wykorzystane do udostępnienia darmowego Internetu. 9

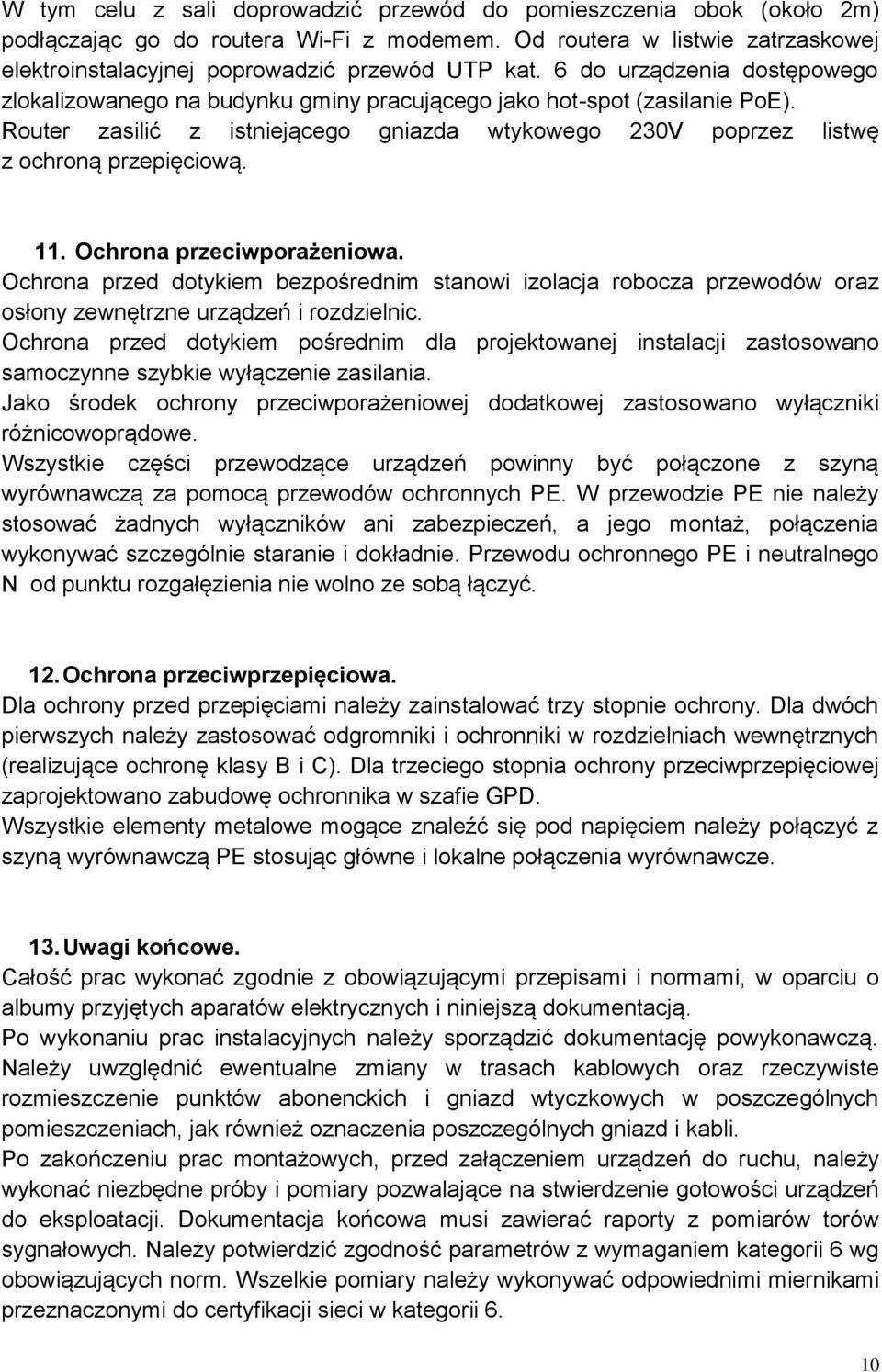

10 W tym celu z sali doprowadzić przewód do pomieszczenia obok (około 2m) podłączając go do routera Wi-Fi z modemem. Od routera w listwie zatrzaskowej elektroinstalacyjnej poprowadzić przewód UTP kat. 6 do urządzenia dostępowego zlokalizowanego na budynku gminy pracującego jako hot-spot (zasilanie PoE). Router zasilić z istniejącego gniazda wtykowego 230V poprzez listwę z ochroną przepięciową. 11. Ochrona przeciwporażeniowa. Ochrona przed dotykiem bezpośrednim stanowi izolacja robocza przewodów oraz osłony zewnętrzne urządzeń i rozdzielnic. Ochrona przed dotykiem pośrednim dla projektowanej instalacji zastosowano samoczynne szybkie wyłączenie zasilania. Jako środek ochrony przeciwporażeniowej dodatkowej zastosowano wyłączniki różnicowoprądowe. Wszystkie części przewodzące urządzeń powinny być połączone z szyną wyrównawczą za pomocą przewodów ochronnych PE. W przewodzie PE nie należy stosować żadnych wyłączników ani zabezpieczeń, a jego montaż, połączenia wykonywać szczególnie staranie i dokładnie. Przewodu ochronnego PE i neutralnego N od punktu rozgałęzienia nie wolno ze sobą łączyć. 12. Ochrona przeciwprzepięciowa. Dla ochrony przed przepięciami należy zainstalować trzy stopnie ochrony. Dla dwóch pierwszych należy zastosować odgromniki i ochronniki w rozdzielniach wewnętrznych (realizujące ochronę klasy B i C). Dla trzeciego stopnia ochrony przeciwprzepięciowej zaprojektowano zabudowę ochronnika w szafie GPD. Wszystkie elementy metalowe mogące znaleźć się pod napięciem należy połączyć z szyną wyrównawczą PE stosując główne i lokalne połączenia wyrównawcze. 13. Uwagi końcowe. Całość prac wykonać zgodnie z obowiązującymi przepisami i normami, w oparciu o albumy przyjętych aparatów elektrycznych i niniejszą dokumentacją. Po wykonaniu prac instalacyjnych należy sporządzić dokumentację powykonawczą. Należy uwzględnić ewentualne zmiany w trasach kablowych oraz rzeczywiste rozmieszczenie punktów abonenckich i gniazd wtyczkowych w poszczególnych pomieszczeniach, jak również oznaczenia poszczególnych gniazd i kabli. Po zakończeniu prac montażowych, przed załączeniem urządzeń do ruchu, należy wykonać niezbędne próby i pomiary pozwalające na stwierdzenie gotowości urządzeń do eksploatacji. Dokumentacja końcowa musi zawierać raporty z pomiarów torów sygnałowych. Należy potwierdzić zgodność parametrów z wymaganiem kategorii 6 wg obowiązujących norm. Wszelkie pomiary należy wykonywać odpowiednimi miernikami przeznaczonymi do certyfikacji sieci w kategorii 6. 10

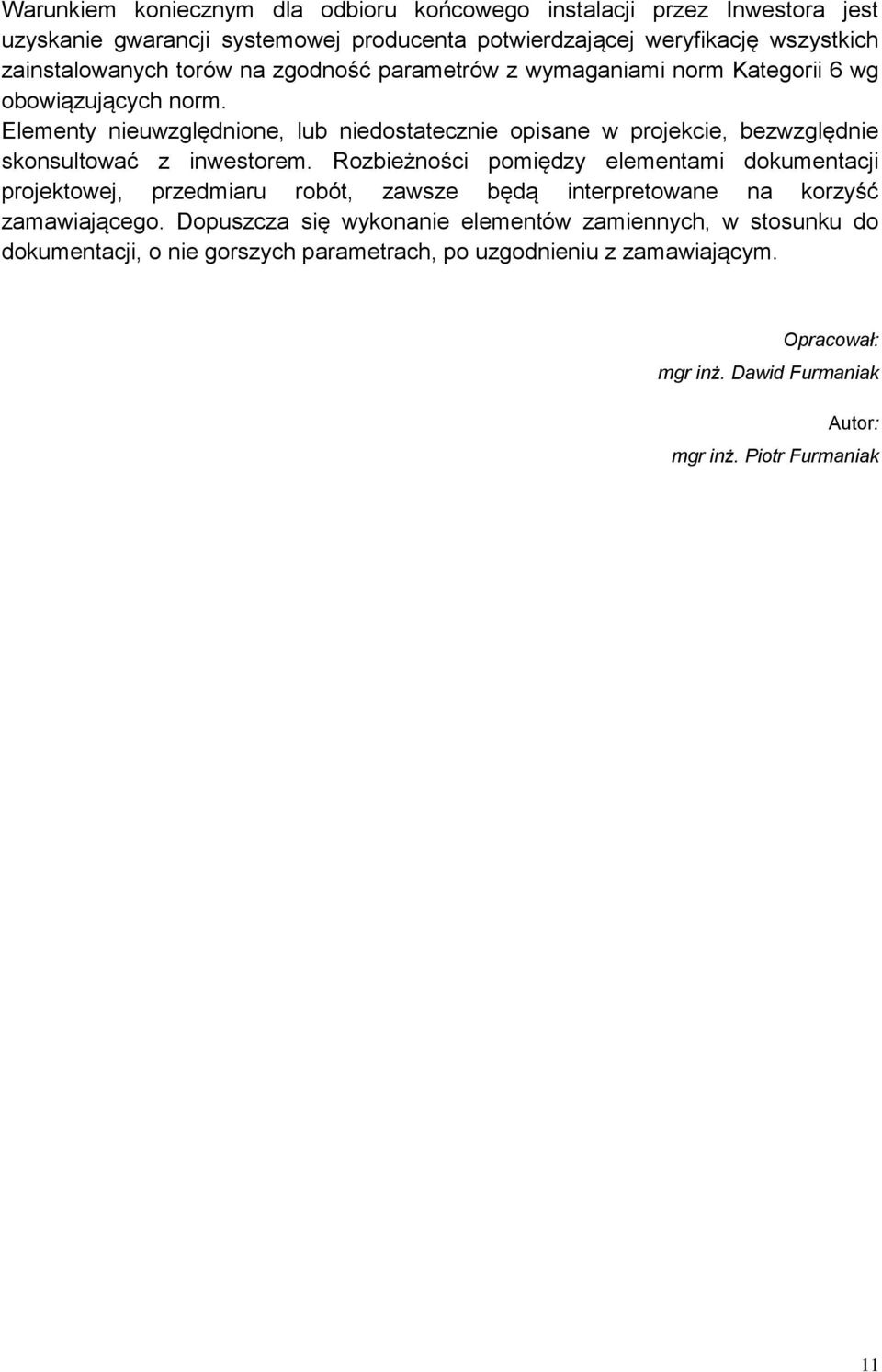

11 Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych torów na zgodność parametrów z wymaganiami norm Kategorii 6 wg obowiązujących norm. Elementy nieuwzględnione, lub niedostatecznie opisane w projekcie, bezwzględnie skonsultować z inwestorem. Rozbieżności pomiędzy elementami dokumentacji projektowej, przedmiaru robót, zawsze będą interpretowane na korzyść zamawiającego. Dopuszcza się wykonanie elementów zamiennych, w stosunku do dokumentacji, o nie gorszych parametrach, po uzgodnieniu z zamawiającym. Opracował: mgr inż. Dawid Furmaniak Autor: mgr inż. Piotr Furmaniak 11
