1 Przedstawiciel w Polsce:

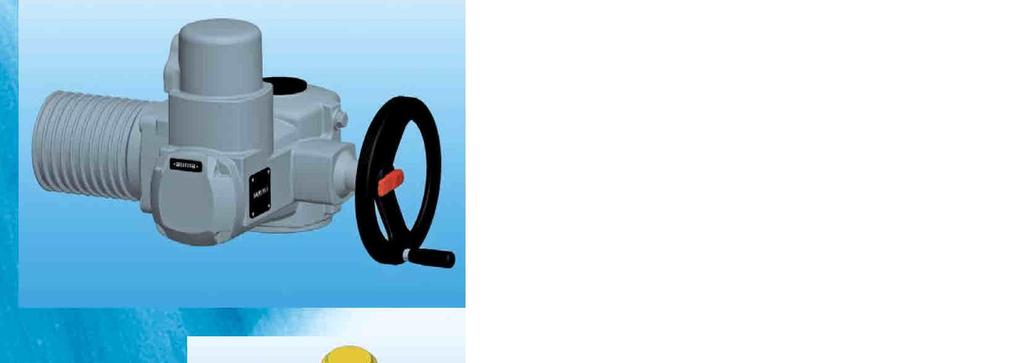

2 Czy obrotowe, czy liniowe - pneumatyczne, elektryczne, czy hydrauliczne zawsze oferujemy właściwe rozwiązanie napędu. Kompleksowy zakres produktów firmy ARCA obejmuje szeroki wybór napędów do zaworów w zakresie od małych do bardzo wysokich sił i momentów zamykania. Na żądanie, jesteśmy w stanie zaprojektować i wyprodukować napędy dostosowane do aplikacji zorientowanych na bezpieczeństwo oraz takich, które wymagają ekstremalnie krótkich czasów przesterowania. Niskie koszty eksploatacji są cechą wspólną wszystkich naszych napędów. Napędy pneumatyczne membranowe. Prosta konstrukcja naszych napędów pneumatycznych z wytrzymałą membraną powoduje, że są uniwersalnym rozwiązaniem w procesie bezhisterezowej regulacji w całym zakresie pracy. Napędy pneumatyczne zaworów mogą być otwierane lub zamykane przy pomocy sprężyn lub sprężonego powietrza- wersja odwracalna powoduje, że urządzenie jest bardzo wszechstronne i zapewnia bezpieczeństwo Państwa inwestycji. Zintegrowane sprężyny zapewniają, że pneumatycznie sterowany napęd zawsze przyjmuje zadane położenie w przypadku braku zasilania. Osiąga się to w bardzo krótkim czasie, co oznacza, że obok swoich zadań związanych ze sterowaniem, napędy pneumatyczne ARCA pełnią również ważną rolę w zabezpieczeniu instalacji. Ochrona przed wybuchem nie jest problemem podczas konfigurowania napędu pneumatycznego. W razie potrzeby może być dodane urządzenie do ręcznego sterowania awaryjnego. Napędy elektryczne Siły sterowania i regulowania są przekazywane do zaworu za pomocą motoreduktorów co zapewnia, że siła jest zawsze dostępna w momencie zapotrzebowania. Odpowiednie przekładnie gwarantują, że nawet ekstremalnie wysokie siły sterowania są przekazywane bezpiecznie i niezawodnie. Napędy elektryczne są normalnie wyposażone w pokrętło. Położenia końcowe/skrajne są ustawiane za pomocą konfigurowalnych wyłączników krańcowych drogi i momentu. Ochrona przeciw wybuchowa oraz funkcja sterowania awaryjnego mogą być realizowana jako opcje. Standardowy interfejs pozwala na wykorzystywanie napędów elektrycznych w wielu powszechnych zastosowaniach. Napędy hydrauliczne Charakteryzują się one dużą siłą sterującą i prędkością. Z uwagi na podwójną rurę dopływu i odpływu mediów, napędy hydrauliczne są stosowane tylko dla wysoce wyspecjalizowanych zastosowań technicznych. W połączeniu z wiodącymi producentami, możemy zaoferować właściwe wykonanie, pasujące do specyficznych Państwa wymagań.

3 Korzyści z naszych wersji standardowych Napęd pneumatyczny jest identyczny w zakresie funkcji powietrze otwiera (Rys. 1) jak również powietrze zamyka (Rys. 2). Pozwala to na odwrócenie napędu na obiekcie, po zainstalowaniu, przy minimalnym ręcznym wysiłku i bez otwierania obudowy napędu. Taka konstrukcja zapobiega gubieniu części wewnętrznych oraz uszkadzaniu malowanej proszkowo powłoki napędu w miejscach kontaktu ze śrubami i nakrętkami. Dzięki temu tocząca się membrana, która sama została sprawdzona tysiące razy, jest także chroniona przed uszkodzeniem. Specjalne korki do napowietrzania i odpowietrzania zapewniają najwyższą możliwą ochroną przed rozpyloną wodą i innymi wpływami środowiskowymi. Konstrukcja wielosprężynowa umożliwia bardzo kompaktowe wymiary. Możliwa jest również wersja ze stali nierdzewnej dla wymagających warunków procesowych jakie występują w przemyśle spożywczym. Specjalna ochrona trzpienia napędu. Trzpień lead-through jest zaprojektowany jako bezobsługowy nawet jeżeli jest stosowany w trudnych, zapylonych środowiskach. Drobinki brudu są niezawodnie odpychane w górę od prowadnicy i uszczelnienia, żeby zapobiec ewentualnym uszkodzeniom w rejonie wygładzonego i walcowanego trzpienia. Gwarantuje to bardzo dużą niezawodność. Uniwersalny napęd membranowy, typu UMA 811 jest linią produktową obejmującą cztery rozmiary napędów. Trzpień charakteryzuje się bliźniaczą konstrukcją, a przyłącza po obu stronach są identyczne co pozwala zmieniać kierunek działania. Oprzyrządowanie może być dodane według standardu mocowania NAMUR. Ręczne sterowanie awaryjne jest możliwe jako opcja. Śruba napinająca jest powszechnie używana przy regulacji pneumatycznej w celu dostosowania napięcia sprężyny do siły sterującej z bardzo dużą dokładnością. To w połączeniu z różnymi rozmiarami sprężyn centrycznych, umożliwia optymalne ustawienie bardzo szerokiego zakresu sił sterujących. Wysoką dokładność osiąga się poprzez możliwość regulacji na zewnętrznej ściance w pozycji zainstalowanej z możliwością dostrajania w trakcie eksploatacji. Rozwój konstrukcji siłownika typu 812. MFi-DWK, pozwolił nam pogodzić specjalne wymagania powiązane z wielkimi siłami napędowymi w obydwu kierunkach i szybki czas przesterowania z ekstremalnie wysoką częstotliwością przełączania. Podstawą sukcesu jest sprawdzona technologia sterowania oraz kombinacja kompaktowej konstrukcji, długiej żywotności i niezawodności. Interfejsy zostały tak zaprojektowane, że może być stosowany zintegrowany pozycjoner ze zintegrowanym kanałem powietrznym, tak jak z interfejsem zaworu, co pozwala montować oprzyrządowanie w dowolnym czasie.

4 Napędy pneumatyczne Membrana oraz mocowanie membrany z obudową Membrana używana przez firmę ARCA jest bezobsługowa dzięki wygładzonej obudowie oraz wspornikowi membrany. Wiadomo jednak, że to system mocowania membrany ma kluczowe znaczenie dla jej żywotności. Nasz system mocowania z kontrolowaną siłą docisku wydłuża znacząco czas eksploatacji membrany. Konstrukcja taka zapobiega przekraczaniu maksymalnego nacisku powierzchniowego i w efekcie zapobiega przed niewłaściwym montażem membrany, spowodowanym dokręceniem śrub zbyt dużym momentem. Zintegrowane kanały powietrzne ARCA jest znana za swoich zintegrowanych kanałów powietrznych oraz bezluzowego sprzężenia zwrotnego skoku. To powoduje, że łatwym jest zintegrowanie oprzyrządowania, takiego jak pozycjonery lub zawory elektromagnetycznych, razem z napędem. Ciśnienie sterujące może być w ten sposób przekazywane z pozycjonera poprzez jarzmo siłownika do napędu bez potrzeby dodatkowego orurowania. Wykonywanie zewnętrznych, wrażliwych na uszkodzenie, instalacji jest w takim przypadku niepotrzebne, co wyklucza przecieki i zapewnia wysoką niezawodność i wyjątkową efektywność. Ręczne sterowanie awaryjne (opcja) Napęd pneumatyczny może być bardzo łatwo zmodernizowany lub wyposażony w sterowanie awaryjne ręczne, które umożliwia przemieszczenie trzpienia napędu do odpowiedniej pozycji niezależnie od siły sprężyny. Zastosowana konstrukcja spełnia wszystkie powszechnie stosowane wymogi bezpieczeństwa. Ta linia obejmuje nie tylko modele jednostronnego działania, które otwierają bądź zamykają zawór wraz ze wzrostem ciśnienia powietrza, lecz także dwustronnego działania, w których ciśnienie działa w obu kierunkach na tej samej dwustronnie powlekanej membranie. Może to być zastosowane do regulacji oraz pracy zamknij/otwórz. Powietrze pomiarowe jest powszechnym medium regulacyjnym. Woda czysta również może być zastosowana, jednak dopiero po wcześniejszych uzgodnieniach. Obudowa napędu może być wykonana z powlekanej blachy stalowej, powlekanych odlewów albo blachy nierdzewnej. Regulowane ograniczniki i sterowanie awaryjne jest opcjonalne. ARCAtorque 840 należy do napędów wahliwych, ćwierćobrotowych. Dostępne są cztery rozmiary, każdy z nich ma dwustronny kołnierz zgodny z wymogami DIN/ISO. Funkcje bezpieczeństwa sprężyna otwiera oraz sprężyna zamyka są z łatwością realizowane przez tego typu napędy obrotowe. Oprzyrządowanie może być dodane przy wykorzystaniu tego samego kołnierza łączeniowego DIN/ISO.. Specyficzna membrana firmy ARCA oraz wewnętrzne kanały powietrzne są cechą konstrukcyjną tych napędów. Charakterystyczna dla tego wahliwego, pneumatycznego napędu jest tocząca się membrana, która porusza się jednolicie i zapewnia moment obrotowy bez histerezy w całym zakresie regulacji. Na życzenie napęd można wyposażyć w awaryjne sterowanie ręczne (również do istniejących napędów.

5 Pneumatycznie aktywowany wielosprężynowy napęd membranowy serii 812 potrafi wykonywać kluczowe zadania regulacyjne w prawie wszystkich obszarach przemysłowych. Przy projektowaniu zostały wzięte pod uwagę nie tylko najnowsze wytyczne bezpieczeństwa pracy. ARCA skupiła się również na ochronie środowiska, trwałości i wpływie na ludzkie zdrowie. Unikatowa możliwość instalowania pozycjonera ze zintegrowanymi kanałami powietrznymi i opcjonalna możliwość przedmuchiwania komory sprężyn oznacza, że twoja instalacja będzie bezobsługowa. Powietrze sterujące użyte do sterowania napędem jest potem wypuszczane do komory sprężyn. Chroni to twój napęd regulacyjny przed agresywną i korozyjną atmosferą lub powietrzem morskim i pozwala nam oferować napędy z ponadprzeciętną trwałością przy jednoczesnym utrzymywaniu kosztów tak niskich, jak to możliwe.

6 Napędy pneumatyczne Podstawowe dane Doprowadzenie powietrza, max Temperatura otoczenia 6 bar -20 C do + 80 C ( - 40 C do +90 C) Napęd serii 812 Rozmiar MF I MF II Skok, max 20mm 30mm 30mm 60mm Efektywna powierzchnia membrany 320 cm² 320 cm² 720 cm² 720 cm² Ilość sprężyn Siła, przy sprężynach, max 6,3 kn 4,8 kn 16 kn 14 kn Siła, przy powietrzu, max 14,4 kn 14,4 kn 32,4 kn 32,4 kn Napęd serii 811 Rozmiar UMA 0 UMA I UMA III UMA V Skok, max 20 mm 30 mm 60 mm 120 mm Efektywna powierzchnia membrany 210 cm² 320 cm² 720 cm² 1440 cm² Ilość sprężyn Siła, przy sprężynach, max 4,5 kn 7,7 kn 17,3 kn 33,1 kn Siła, przy powietrzu, max 11,6 kn 17,8 kn 39,5 kn 81,2 kn Napęd serii MA Rozmiar Skok, max 20 mm 35mm 59 mm 118mm 136mm Efektywna powierzchnia membrany cm² cm² cm² cm² cm² Ilość sprężyn Siła, przy sprężynach, max 2,6kN 4,3 kn 8,4 kn 25,2kN 45 kn Siła, przy powietrzu, max 4,6 kn 8,5 kn 22,4 kn 40,5 kn 87 kn Ćwierć-obrotowy napęd serii 840 Rozmiar Kąt otwarcia zaworu 0-60 / 0-90 / Efektywna powierzchnia membrany 104 cm² 360 cm² 470 cm² 780 cm² Ilość sprężyn Moment obrotowy, przy sprężynie, max 46 Nm 253 Nm 715 Nm 1630 Nm Moment obrotowy, przy powietrzu, max 87 Nm 460 Nm 1345 Nm 2295 Nm
