1 PODPORA PNEUMATYCZNA typ P-62M i P-62L Do współpracy z wiertarką WUP-22 NR Wydanie 2015 KOPIA ORYGINAŁU MOJ SA ul Tokarska 6 ; KATOWICE Tel ; Fax

KOPIA ORYGINAŁU MOJ SA ul Tokarska 6 ; 40-859

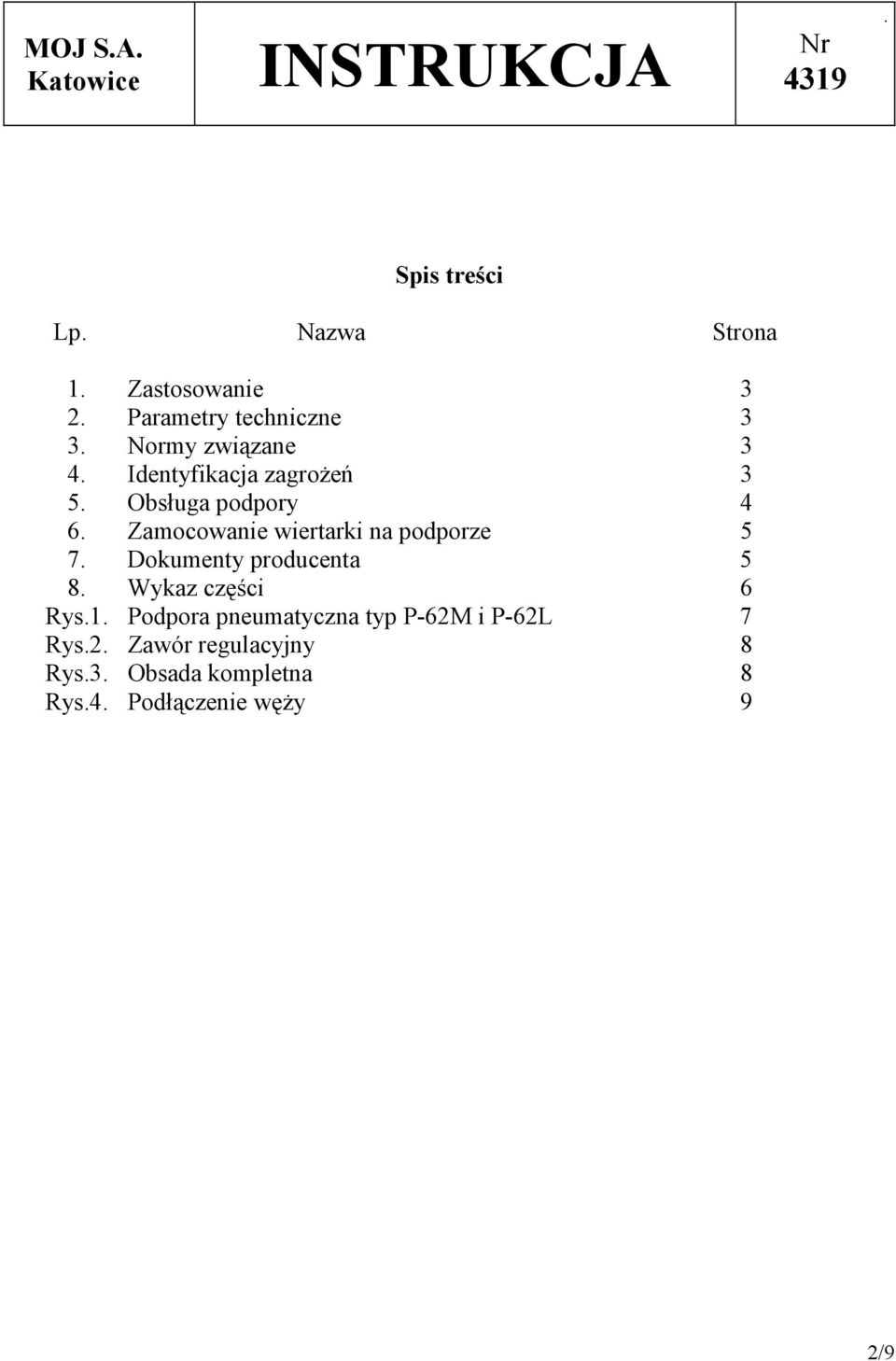

2 MOJ SA Spis treści Lp Nazwa Strona 1 Zastosowanie 3 2 Parametry techniczne 3 3 Normy związane 3 4 Identyfikacja zagrożeń 3 5 Obsługa podpory 4 6 Zamocowanie wiertarki na podporze 5 7 Dokumenty producenta 5 8 Wykaz części 6 Rys1 Podpora pneumatyczna typ P-62M i P-62L 7 Rys2 Zawór regulacyjny 8 Rys3 Obsada kompletna 8 Rys4 Podłączenie węży 9 2/9

podporze 5 7 Dokumenty producenta 5 8 Wykaz części 6 Rys1 Podpora pneumatyczna typ

3 MOJ SA 1 Zastosowanie Podpory pneumatyczne typu P-62M i P-62L są przystosowane do współpracy z wiertarką udarową pneumatyczną typu WUP-22 Zastosowanie wiertarki udarowej pneumatycznej przymocowanej do podpory pneumatycznej ma na celu wspomaganie pracy wiertacza podczas wykonywania prac wiertniczych Wspomaganie to polega na podtrzymywaniu ciężaru wiertarki przez podporę z jednoczesnym równomiernym zwiększeniem siły docisku na wiertło Podczas pracy podpory pneumatycznej można regulować docisk narzędzia wiercącego do skały w czasie wykonywania prac wiertniczych za pomocą zaworu regulacyjnego (rys1 poz2) 2 Parametry techniczne Parametry Jednostka Wielkość P-62M P-62M-800 P-62L Masa kg 40 31,5 24 Długość całkowita w stanie zsuniętym mm Skok mm Ciśnienie zasilania MPa 0,4 0,6 Siła docisku przy 0,4MPa kn 2,1 3 Normy związane P M 4093-P-62L-0 PN-EN :1999 PN-ISO 965-3:2001 PN-EN :1999 PN-EN : 2010 PN-EN ISO :2005 Dokumentacja konstrukcyjna Podpora P62M Dokumentacja konstrukcyjna Podpora P62L Tolerancje ogólne Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji Gwinty metryczne ISO ogólnego przeznaczenia Tolerancje Część3: Odchyłki gwintów maszynowych Tolerancje ogólne Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Część 1: Podstawowe założenia i wymagania Maszyny Bezpieczeństwo Pojęcia podstawowe, ogólne zasady projektowania Zasady i wymagania techniczne 4 Identyfikacja zagrożeń 1) Do podłączenia podpory pneumatycznej typu P-62M lub P-62L do wiertarki udarowej pneumatycznej WUP-22 należy stosować tylko węże posiadające certyfikat pozwalający na ich stosowanie w podziemiach kopalń 2) Po zakończeniu prac wiertniczych wykonanych przy pomocy wiertarki udarowej pneumatycznej WUP-22 zamontowanej na podporze pneumatycznej P-62M lub P-62L, należy zamknąć zawór znajdujący się na rurociągu, który odcina doprowadzenie sprężonego powietrza bezpośrednio do wiertarki i podpory, a następnie odłączyć wąż Dzięki temu uniknie 3/9

równomiernym zwiększeniem siły docisku na wiertło Podczas pracy podpory pneumatycznej można regulować docisk narzędzia wiercącego do skały w czasie wykonywania prac wiertniczych za pomocą zaworu

4 MOJ SA się wypadków związanych z przypadkowym uruchomieniem wiertarki lub podpory 3) Sposób w jaki należy wykonywać prace wiertnicze przy użyciu wiertarki udarowej pneumatycznej typu WUP-22 przymocowanej do podpory pneumatycznej typu P-62M lub P-62L zostały omówione w punkcie 34 DTR INSTRUKCJI WUP-22 4) Wszelkie naprawy podpory pneumatycznej typu P-62M lub P-62L należy powierzać doświadczonym pracownikom lub zlecić producentowi: MOJ SA, , ul Tokarska 6 5) Podczas wykonywania prac wiertniczych należy odpowiednio do postępu wiercenia, dostosować siłę docisku 6) Nie dopuszcza się demontażu i montażu podpory w podziemiach kopalń Czynności te należy wykonywać w warsztacie na powierzchni przy zachowaniu odpowiedniej czystości 5 Obsługa podpory Podpory pneumatyczne typu P-62M lub P-62L służą do podtrzymywania wiertarki udarowej pneumatycznej typu WUP-22 podczas wykonywania prac wiertniczych i wywierania równomiernego nacisku na wiertło Podpory pneumatyczne stosuje się podczas prac wiertniczych do wiercenia otworów, które mają być wykonane poziomo, odchylone od poziomu w górę i w dół Zastosowanie podpory pneumatycznej przy pracach wiertniczych przymocowanej do wiertarki udarowej pneumatycznej wpływa na lepsze prowadzenie wiertła w górotworze, przez co uzyskuje się mniejsze zużycie ostrza wiertła, jak również zapobiega przypadkom zakleszczania lub łamania wiertła Praca wiertarki udarowej pneumatycznej na podporze pneumatycznej zwiększa siłę nacisku na wiertło i powoduje większy postęp wiercenia, jednocześnie wpływa na zmniejszenie wysiłku pracy pracownika, który wykonuje prace wiertnicze Należy pamiętać o tym, że podczas wykonywania prac wiertniczych wiertarką udarową pneumatyczną z zamocowaną podporą pneumatyczną konieczne jest smarowanie Smarowanie to zapewnia smarownica przewodowa S3 Smarowanie zabezpiecza części podpory pneumatycznej przed ich zatarciem, przedłuża okres eksploatacji i gwarantuje prawidłową oraz bezawaryjną pracę Smarownicę przewodową można kupić bezpośrednio u producenta: MOJ SA,, ul Tokarska 6 Sterowanie podporą pneumatyczną typu P-62M lub P-62L odbywa się za pomocą ZAWORU REGULACYJNEGO (rys1 poz2), którym to reguluje się dopływ sprężonego powietrza i tym samym pozwala na równomierne wysuwanie tłoka podpory pneumatycznej Obrót zaworu regulacyjnego w prawo zwiększa dopływ powietrza do podpory pneumatycznej, a tym samym powoduje zwiększenie docisku wiertła w czasie wykonywania wiercenia Podpora pneumatyczna jest również wyposażona w tak zwany zawór szybkiego spustu (rys1), który służy do równomiernej regulacji odpływu sprężonego powietrza podczas zsuwania tłoka podpory Za pomocą tego spustu można szybko zwolnić docisk wiertła do górotworu Spust należy uruchomić w przypadku składania podpory lub zakleszczenia się wiertła w otworze podczas wykonywania prac wiertniczych, celem spustu jest ewentualne szybkie zwolnienie nacisku podpory 4/9

doświadczonym pracownikom lub zlecić producentowi: MOJ SA, 40-859, ul Tokarska 6 5) Podczas wykonywania prac wiertniczych należy odpowiednio do postępu wiercenia, dostosować siłę docisku 6) Nie

5 MOJ SA 6 Zamocowanie wiertarki na podporze P-62M lub P-62L Podpora pneumatyczna P-62M lub P-62L do wiertarki udarowej pneumatycznej typu WUP-22 mocowana jest za pomocą specjalnego osprzętu Osprzęt składa się z obejmy, obsady oraz śruby łączącej oba te elementy Obsadę mocuje się za pomocą dwóch śrub M16 do pierścienia prowadzącego wiertarki WUP-22, natomiast obsadę nakłada się na wystające tłoczysko z podpory pneumatycznej P-62M lub P-62L Następnie należy podłączyć węże gumowe zasilające, tak jak pokazano na rys4 W ten sposób zamocowany osprzęt pozwala na bezpieczne wykonywanie prac wiertniczych przy zastosowaniu wiertarki udarowej pneumatycznej WUP-22 zamocowanej na podporze pneumatycznej P-62M lub P-62L Schemat połączeń podpory P-62M lub P-62L i wiertarki WUP-22 Podłączenie wody przepłuczkowej Ow 12,5 mm Wiertarka WUP-22 Podpora P-62L Smarownica przewodowa Ow-25mm l=ok1m Ow-25mm l=ok3m Ow-25mm l=do 7m p =0,4 0,5 ΜPa p = 0,4 0,6 MPa 7 Dokumenty producenta Producent dołącza do towaru następujące dokumenty: /2015, świadectwo kontroli jakości, świadectwo zgodności, karta gwarancyjna W sprawach zakupów i serwisu należy kontaktować się z : MOJ SA, , ul Tokarska 6 tel /9

tłoczysko z podpory pneumatycznej P-62M lub P-62L Następnie należy podłączyć węże gumowe zasilające, tak jak pokazano na rys4 W ten sposób zamocowany osprzęt pozwala na bezpieczne wykonywanie prac

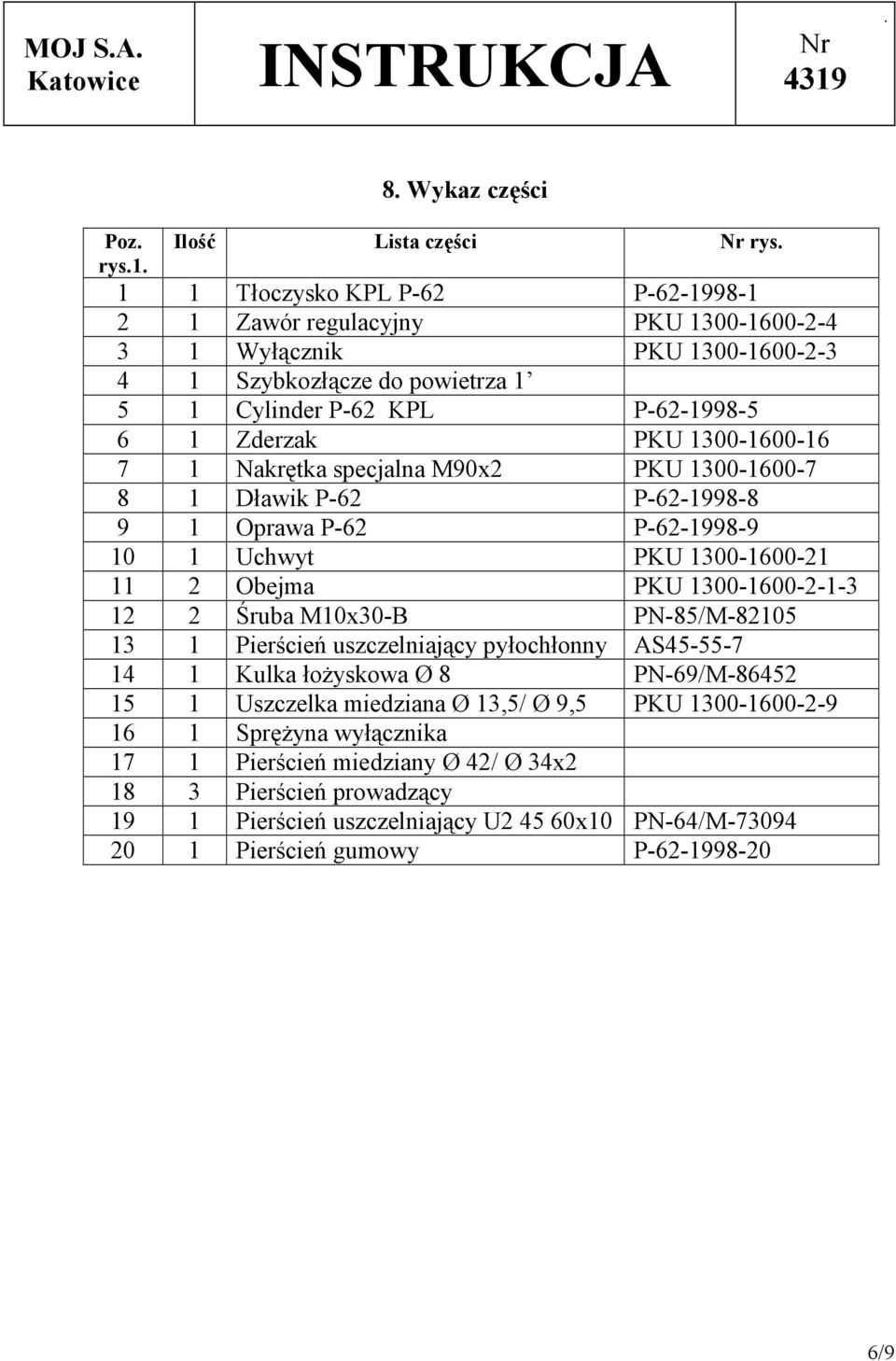

6 MOJ SA 8 Wykaz części Poz rys1 Ilość Lista części rys 1 1 Tłoczysko KPL P-62 P Zawór regulacyjny PKU Wyłącznik PKU Szybkozłącze do powietrza Cylinder P-62 KPL P Zderzak PKU Nakrętka specjalna M90x2 PKU Dławik P-62 P Oprawa P-62 P Uchwyt PKU Obejma PKU Śruba M10x30-B PN-85/M Pierścień uszczelniający pyłochłonny AS Kulka łożyskowa Ø 8 PN-69/M Uszczelka miedziana Ø 13,5/ Ø 9,5 PKU Sprężyna wyłącznika 17 1 Pierścień miedziany Ø 42/ Ø 34x Pierścień prowadzący 19 1 Pierścień uszczelniający U x10 PN-64/M Pierścień gumowy P /9

Obejma PKU 1300-1600-2-1-3 12 2 Śruba M10x30-B PN-85/M-82105 13 1 Pierścień uszczelniający pyłochłonny AS45-55-7 14 1 Kulka łożyskowa Ø 8 PN-69/M-86452 15 1 Uszczelka miedziana Ø 13,5/ Ø 9,5 PKU

7 MOJ SA Rys1 Podpora pneumatyczna typ P-62M lub P-62L 7/9

8 MOJ SA Rys4 Obsada kompletna 8/9

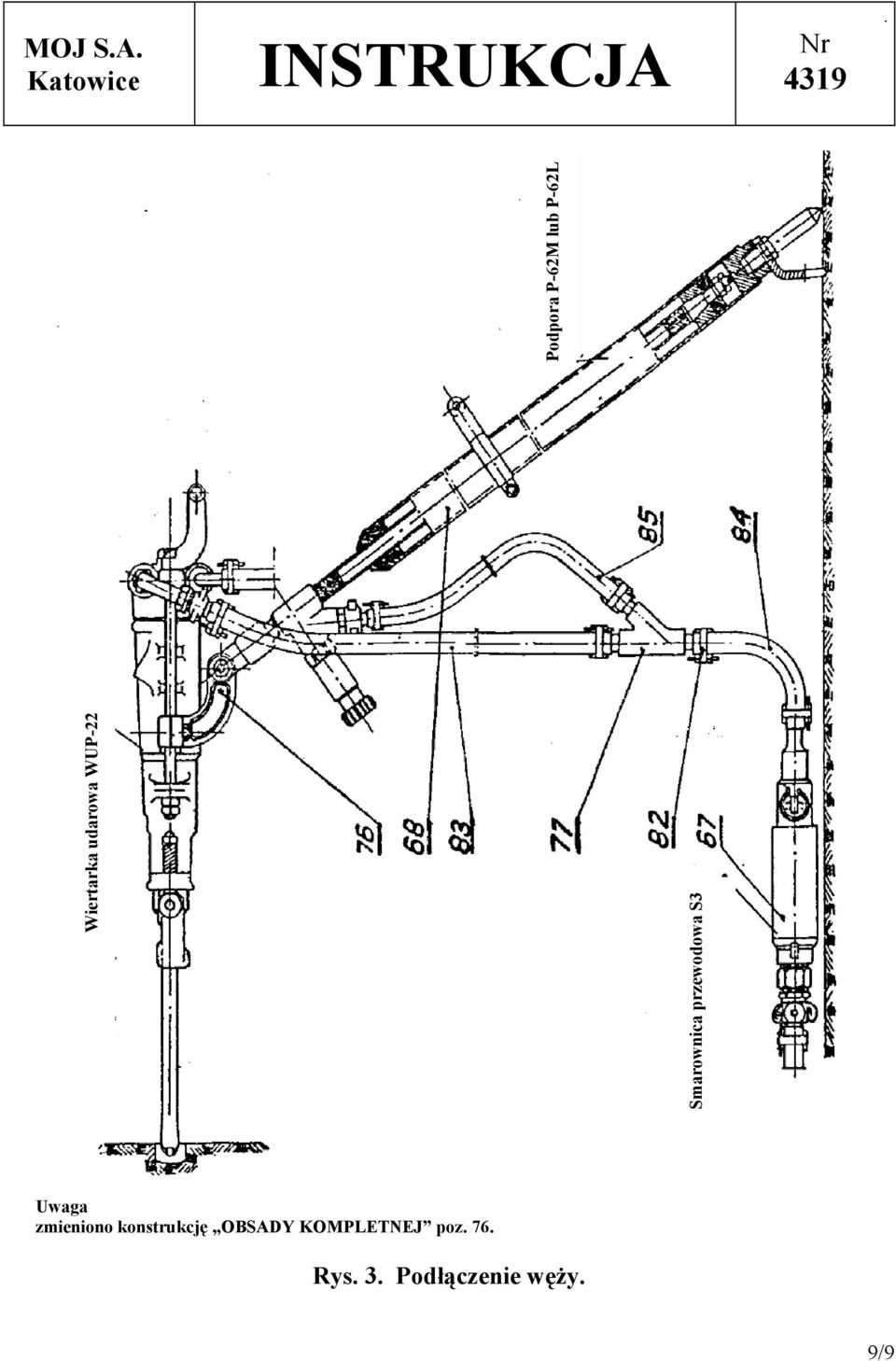

9 MOJ SA Wiertarka udarowa WUP-22 Smarownica przewodowa S3 Podpora P-62M lub P-62L Uwaga zmieniono konstrukcję OBSADY KOMPLETNEJ poz 76 Rys 3 Podłączenie węży 9/9
