1 KATALOG 2019 Inteligentne rozwiązania dla Twojego domu

2 2

3 3

4 4

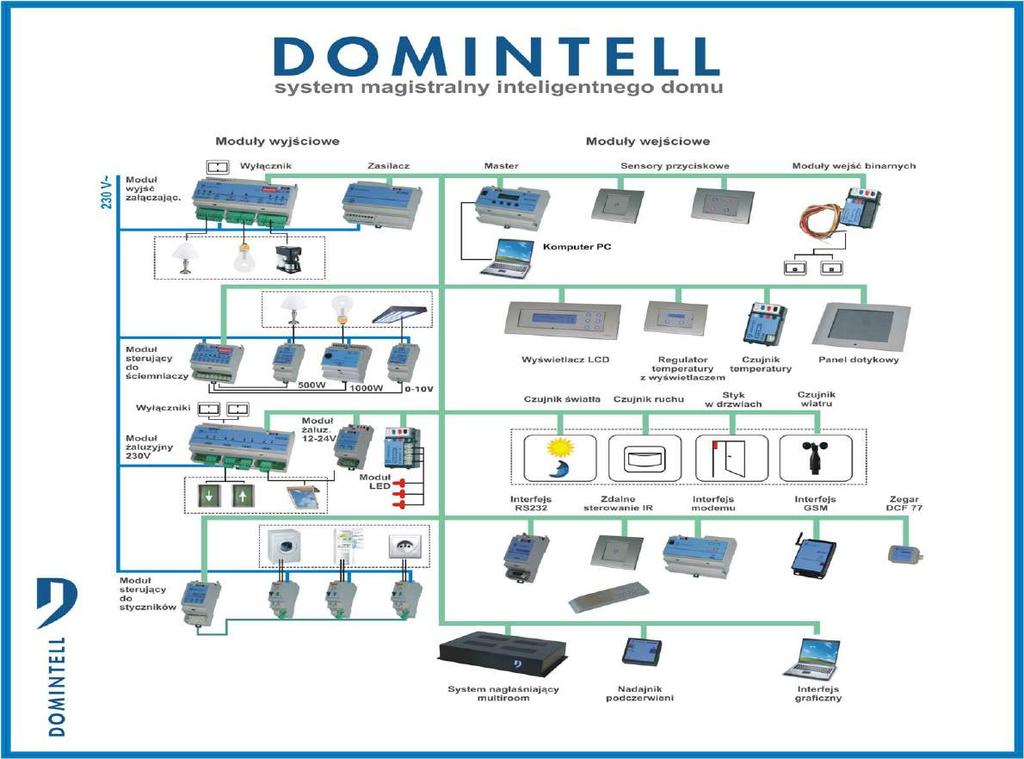

5 5

6 KATEGORIE PRODUKTÓW Jednostka MASTER i zasilacze... 7 Urządzenia wykonawcze - ściemniacze Urządzenia wykonawcze - załączające Moduły wejściowe Panele sterujące Wideodomofon Sensory Domintell Classic Line Sensory Domintell ECO Line Sensory Domintell RAINBOW Line Sensory Domintell Lithoss Sensory do serii B-ticino AXOLUTE Sensory do serii B-ticino LIGHT-LIVING Sensory do serii NIKO Pure-Intense Urządzenia IR Interfejsy Audio Inne Okablowanie i akcesoria montażowe Konfiguracja oprogramowania

7 Jednostka MASTER i zasilacze DGQG01 Jednostka MASTER Centralny komputer, sterujący całym systemem. Wewnętrzny zegar rzeczywist umożliwia programowanie opóźnień czasowych i innych funkcji związanych z czasem. Wejście USB w d podłączenia komputere PC zaprogramowa system oraz wprowadz zmian. Moduł posiada wbudowany inteligentny system symulacji obecności Pobór prądu: 100 ma Wymiary: 105 mm (6 modulów) Podświetlany ekran LCD Maksymalna liczba modułów: 600 Wejście USB Możliwośc ręcznego programowania (zegar itp.) przy uzyciu 4 przycisków. DALI01 Zasilacz 2,5A Urządzenie do zasilania wszystkich modułów podłączonych do magistrali. W oblicz zapotrzebowanie systemu na energię należy dokonać kalkulacji w programie Domintell2 Zasilanie: 230VAC Napięcie i prąd wyjściowy: 12VDC / 2,5A Wymiary: 105 mm (6 modulów) DALI03 Zasilacz stabilizowany 3,3A Urządzenie do zasilania wszystkich modułów podłączonych do magistrali. W oblicz zapotrzebowanie systemu na energię należy dokonać kalkulacji w programie Domintell2 Zasilanie: 230VAC Napięcie i prąd wyjściowy: 15VDC / 3,3A Wymiary: 105 mm (6 modulów) 7

8 Urządzenia wykonawcze - ściemniacze DDIM01 Sterownik do ściemniaczy Moduł kontroluje od 1 do 8 dowolnych ściemniaczy Domintell n konfiguracji 400 W (DD400L), 500 W (DD500), 750 W (DD750), 1000 W (DD1000), moduł 0-10 V / 1-10 V (DD10V). Zmiana stanu wyjścia sygnalizowana jest diodą LED Pobór prądu: 150 ma (przy wszystkich wyjściach aktywnych) Wymiary: 70 mm (4 moduły) Liczba wyjść: 8 DD400L Ściemniacz uniwersalny 400 W Moduł przystosowany do pracy z ściemnialnymi źródłami światła. Zasilanie: 230 VAC Moc wyjściowa: 400W \ 200W LED Zabezpieczenie: 2,5 A Wymiary: 35 mm (2 moduły) Wymagane połączenie z DDIM01 za pomocą dołączonego kabla DC035 DD500 Ściemniacz 500 W Moduł przystosowany do pracy z ściemnialnymi źródłami światła. Zasilanie: 230 VAC Moc wyjściowa: 500W Zabezpieczenie: 2,5 A Wymiary: 35 mm (2 moduły) Wymagane połączenie z DDIM01 za pomocą dołączonego kabla DC035 8

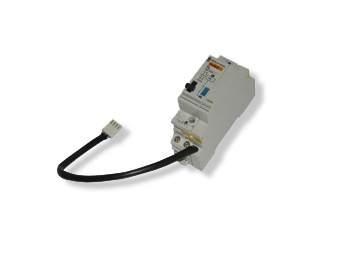

9 DD750 Ściemniacz 750 W Moduł przystosowany do pracy z ściemnialnymi źródłami światła. Zasilanie: 230 VAC Moc wyjściowa: 750W Zabezpieczenie: 3,15 A Wymiary: 53 mm (3 moduły) Wymagane połączenie z DDIM01 za pomocą dołączonego kabla DC035 DD1000 Ściemniacz 1000 W Moduł przystosowany do pracy z ściemnialnymi źródłami światła. Zasilanie: 230 VAC Moc wyjściowa: 1000W Zabezpieczenie: 5 A Wymiary: 70 mm (4 moduły) Wymagane połączenie z DDIM01 za pomocą dołączonego kabla DC035 DD10V Ściemniacz 0-10V Moduł przystosowany do kontroli elektronicznych urządzeń zasilających sterowanych napięciowo 0-10 V lub 1-10 V. Zasilanie: 230 VAC Tryby pracy: 0-10 V lub 1-10 V Wymiary: 35 mm (2 moduły) Wymagane połączenie z DDIM01 za pomocą dołączonego kabla DC035 9

10 DOUT10V02 Ściemniacz 0-10V sterowany z magistrali Moduł przystosowany do kontroli elektronicznych urządzeń zasilających sterowanych napięciowo 0-10 V lub 1-10 V. Pobór prądu: 60 ma Tryby pracy: 0-10 V lub 1-10 V Wymiary: 35 mm (2 moduły) DDMX01 Interfejs DMX512 Interfejs DMX pozwala na sterowanie oświetleniem z wykorzystaniem urządzeń opartych o standard DMX. Moduł obsługuje funkcje ściemniaczy i LED RGB. Pobór prądu: 100 ma Wymiary: 35 mm (2 moduły) Zaciski dla DMX: data +, data -, uziemienie DINTDALI01 Bramka DALI. Moduł obsługuje lampy fluorescyncyjne i LED. Pobór prądu: 50 ma Ilość obsługiwanych urządzeń: do 64 Typy obsługiwanych urządzeń: - 0 (IEC ): lampy fluorescencyjne - 6 (IEC ): moduły LED Wymiary: 35 mm (2 moduły) Moduł wymaga zewnętrznego zasilacza dla magistrali DALI 10

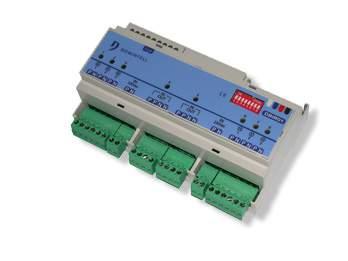

11 Urządzenia wykonawcze - załączające DBIR01 8 kanałowy moduł przekaźnikowy dwubiegunowy Ośmiokanałowe urządzenie wyjściowe z przekaźnikami dwubiegunowymi 250V/8A. Moduł posiada mikroprzełączniki pozwalające na ręczne sterowanie kanałami. Zmiana stanu wyjścia sygnalizowana jest diodą LED. Pobór prądu: 400 ma ( ) Wymiary: 160 mm (9 modułów) Liczba wyjść: 8 wyjść 8 A / 250 V Zasilanie wyjść: 4 różne źródła 230 VAC Maksymalne obciążenie: rezystancyjne = 1000 W, indukcyjne = 200 W Konektory: 2 x 1,5 mm² lub 1 x 2,5 mm². DMR01 5 kanałowy moduł przekażnikowy jednobiegunowy Pięciokanałowe urządzenie wyjściowe z przekaźnikami jednobiegunowymi 250V/3A. Moduł posiada mikroprzełączniki pozwalające na ręczne sterowanie kanałami. Zmiana stanu wyjścia sygnalizowana jest diodą LED. Pobór prądu: 115 ma (przy wszystkich wyjściach aktywnych) Wymiary: 53 mm (3 moduły) Liczba wyjść: 5 wyjść 3 A / 250 V Zasilanie wyjść: 2 wejścia 230 VAC Maksymalne obciążenie: rezystancyjne = 750 W, indukcyjne = 130 W Konektory: 2 x 1,5 mm² lub 1 x 2,5 mm². 11

12 DTRV01 Sterownik roletowy Moduł posiada 4 wyjścia do sterowania roletami, zasłonami, silnikami itp. Zmiana stanu wyjścia sygnalizowana jest diodą LED Pobór prądu: 240 ma (przy wszystkich wyjściach aktywnych) Wymiary: 160 mm (9 moduły) Liczba wyjść: 4 wyjścia 8 A / 230 V Zasilanie wyjść: 4 wejścia 230 VAC Maksymalne obciążenie: rezystancyjne = 1000 W, indukcyjne = 200 W Konektory: 2 x 1,5 mm² lub 1 x 2,5 mm². DTRP01 Sterownik styczników TL2001 Sterownik pozwala na kontrolę od 1 do 4 styczników (TL2001). Pobór prądu: 100 ma Wymiary: 35 mm (2 moduły) Liczba wyjść: 4 wyjścia (TL2001) 16A / 230 VAC TL2001 Stycznik dwubiegunowy DTRP01 Dwubiegunowy stycznik 16 A sterowany przez DTRP01. Możliwość sterowania ręcznego za pomocą dźwigni. Maksymalne obciążenie: 2 x 16 A / 230 VAC Wymiary: 27 mm (1,5 modułu) Wymagane połączenie z DTRP01 za pomocą kabla DC060 12

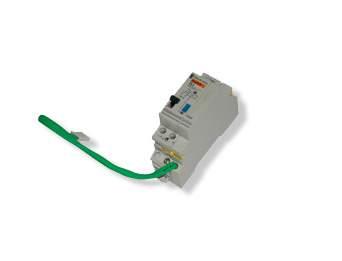

13 DTRP02 Sterownik styczników silnikowych TL1001 Sterownik pozwala na kontrolę dwóch par (2 x 2) styczników TL1001. Pobór prądu: 100 ma Wymiary: 35 mm (2 moduły) Liczba wyjść: 2 x 2 wyjścia (TL1001) 16A / 230 VAC TL1001 Stycznik dwubiegunowy silnikowy TL1001 Dwubiegunowy stycznik 16 A sterowany przez DTRP0 wykorzystywany w parach do z kierunku obrotu silnika. Możliwość sterowania ręcznego za pomocą dźwigni. Maksymalne obciążenie: 2 x 16 A / 230 VAC Wymiary: 27 mm (1,5 modułu) Wymagane połączenie z DTRP02 za pomocą kabla DC060 DTRVBT01 Sterownik żaluzyjny niskonapięciowy Urządzenie wyjściowe do sterowania : zaworami, żaluzjami Pobór prądu: 65 ma Wymiary: 35 mm (2 moduły) Liczba wyjść: 1 wyjście V Maksymalne obciążenie: 200 W / 8A. 13

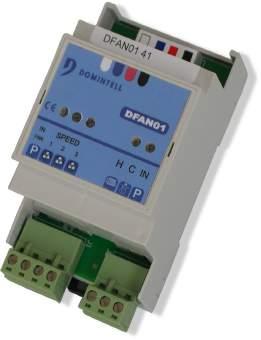

14 DFAN01 Sterownik klimakonwektora Moduł do sterowania klimakonwektorami. Posiada 3 styki do sterowania prędkością (biegami) wentylatora i 2 styki do kontroli zaworów ogrzewania/chłodzenia. Regulacja i parametry temperaturowe są konfigurowane poprzez oprogramowanie. Zmiana stanu wyjścia sygnalizowana jest diodą LED Pobór prądu: 95 ma (przy wszystkich wyjściach aktywnych) Wymiary: 53 mm (3 moduły) Liczba wyjść: 5 wyjść 3 A / 250 V Zasilanie wyjść: 2 wejścia 230 VAC Maksymalne obciążenie: rezystancyjne = 750 W, indukcyjne = 130 W Konektory: 2 x 1,5 mm² lub 1 x 2,5 mm². DMV01 Sterownik wentylacji Moduł do sterowania wentylacją (rekuperatorami). Posiada 3 styki do sterowania prędkością (biegami) wentylatora i 2 styki dodatkowe. Zmiana stanu wyjścia sygnalizowana jest diodą LED Pobór prądu: 95 ma (przy wszystkich wyjściach aktywnych) Wymiary: 53 mm (3 moduły) Liczba wyjść dla wentylatora: 3 wyjścia 3 A / 250 V Liczba wyjść dodatkowych: 2 wyjścia 3A/250 V Maksymalne obciążenie: rezystancyjne = 750 W, indukcyjne = 130 W Konektory: 2 x 1,5 mm² lub 1 x 2,5 mm². 14

15 Moduły wejściowe DIN10V02 Moduł wejściowy dla czujników 0-10 V Moduł z wejście analogow w zakresie 0-10 V DC. wejści można podłączyć dowolny czujnik np. temperatury. Maksymalna rozdzielczość pomiaru do wartości 100. Pobór prądu: 100 ma Wymiary: 35 mm (2 moduły) Liczba wejść: 1 wejście 0-10 V DTEM01 + DSTE01 Moduł do pomiaru temperatury Moduł pozwala na podłączenie czujnika temperatury DSTE01 co minutę do jednostki MASTER.. Pobór prądu: 10 ma. Wymiary modułu: 46 x 28 x 15 mm. Zakres temperatury dla termostatu od +5 C do 40 C Wymiary czujnika: średnica 8 mm, średnica płaszcza 10 mm, długość 17 mm DMONOELEC01 DTRIELEC01 Miernik / licznik energii elektrycznej (jedno/trójfazowy) Moduł pozwala na pomiar energii (Wh) jednej lub trzech faz. częstotliwość, napięcie RMS i natężenie prądu RMS. zapisywa i wymagany jest panel dotykowy DTSC02 lub DTSC04. : Pobór prądu: 40 ma Min/Max napięcie wejściowe RMS: 80 V / 389 V Min/Max natężenie wejściowe RMS: 200 ma / 64 A Minimalne obciążenie: 50 W Wymiary: 35mm (2 mod. - DMONOELEC01), 70mm (4 mod. - DTRIELEC01) 15

16 DPULS01 Licznik impulsów 3-kanałowy Moduł zliczający t niezależne wejścia impulsowe konfigur przy użyciu oprogramowania. ozwala na pomiary elektryczności, wody, gazu, paliwa i. oraz na wyświetlenie pomiarów na różnych ekranach.. Pobór prądu: 100 ma. Liczba wejść: 3 Wymiary: 35mm (2 moduły) 16

17 DISM04 Moduł wejściowy do przycisków 4 kanałowy ozwala na podłączenie od 1 do 4 przycisków lub jakichkolwiek innych wejść bezpotencjałowych.. Pobór prądu: 10 ma. Wymiary modułu: 46 x 28 x 15 mm. Wejścia: 4 Max. odległość przycisku od modułu: 10m DISM08 Moduł wejściowy do przycisków 8 kanałowy ozwala na podłączenie od 1 do 8 przycisków lub jakichkolwiek innych wejść bezpotencjałowych.. Pobór prądu: 10 ma. Wymiary modułu: 46 x 28 x 15 mm. Wejścia: 8 Max. odległość przycisku od modułu: 10m DISM20 Moduł wejściowy do przycisków 20 kanałowy Pozwala na podłączenie od 1 do 20 przycisków lub jakichkolwiek innych wejść bezpotencjałowych. Pobór prądu: 15 ma Wymiary: 70 mm (4 moduły) Liczba wejść: 20 Max. odległość przycisku od modułu: 25m 17

18 Panele sterujące DTSC02 Panel dotykowy TFT Podświetlany panel dotykowy do wizualizacji stanu urządzeń systemu. Pozwala sterować wszystkimi funkcjami domu oraz wprowadzać pewne ustawienia (temperatur, zegara itp). Zawiera wbudowany czujnik temperatury i 32-kanałowy odbiornik podczerwieni. Z poziomu panelu dostępnych jest wiele funkcji: - pokazywanie stanu elementów wyjściowych w formie ikon (zapisanych w pamięci panelu), - wysyłanie i odbieranie wiadomości tekstowych SMS, - zarządzanie ustawieniami czujników temperatury, - sterowanie wszystkimi funkcjami w. /POE Przekątna ekranu: 6 cali Rozdzielczość ekranu: VGA 640 x 480 pikseli Ilość kolorów: Podświetlenie: LED Pobór prądu: 250 ma Wymiary: 190 x 135 x 50 mm Zakres tremperatury dla termostatu od +5 C do 40 C Gniazda: slot karty microsd, RJ45 Montaż w puszce DTSCBOX02 Kolory: Biały, Srebrny, Antracyt 18

19 DTSC04 Panel dotykowy TFT z funkcją wideodomofonu Podświetlany panel dotykowy z funkcją wideodomofonu do wizualizacji stanu urządzeń systemu. Pozwala sterować wszystkimi funkcjami domu oraz wprowadzać pewne ustawienia (temperatur, zegara itp). Zawiera wbudowany czujnik temperatury i 32-kanałowy odbiornik podczerwieni. Z poziomu panelu dostępnych jest wiele funkcji: - wideodomofon, - pokazywanie stanu elementów wyjściowych w formie ikon (zapisanych w pamięci panelu), - wysyłanie i odbieranie wiadomości tekstowych SMS, - zarządzanie ustawieniami czujników temperatury, - sterowanie wszystkimi funkcjami. /PoE Przekatna ekranu: 6 cali Rozdzielczość ekranu: VGA 640 x 480 pikseli Ilość kolorów: Podświetlenie: LED Pobór prądu: 260 ma Wymiary: 190 x 148 x 50 mm Zakres tremperatury dla termostatu od +5 C do 40 C Gniazda: slot karty microsd, RJ45 Montaż w puszce DTSCBOX02 Kolory: Biały, Srebrny, Antracyt 19

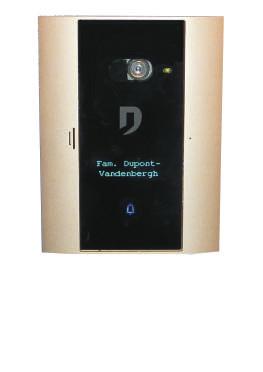

20 Wideodomofon DVIP01 Wideodomofon 1-abonentowy Wideo IP z kolorową kamerą yposażony w wyświetlacz OLED z edytowalnym opisem i jedn przycisk wywołania. Współpracuje z panelem dotykowym DTSC04. Pobór mocy: 2,5 W Wymiary: 154 x 117 x 60 mm Kolorowa kamera z możliwością regulacji, + / - 25 w poziomie Kąt widzenia: 120 Wbudowany czujnik światła Połączenie z magistralą poprzez złączkę RJ11 Połączenie z siecią poprzez złączkę RJ45 DVIP02 Wideodomofon 2-abonentowy Wideo IP z kolorową kamerą yposażony w wyświetlacz OLED z edytowalnym opisem i przycisk wywołania. Współpracuje z panelem dotykowym DTSC04. Pobór mocy: 2,5 W Wymiary: 154 x 117 x 60 mm Kolorowa kamera z możliwością regulacji, + / - 25 w poziomie Kąt widzenia: 120 Wbudowany czujnik światła Połączenie z magistralą poprzez złączkę RJ11 Połączenie z siecią poprzez złączkę RJ45 20

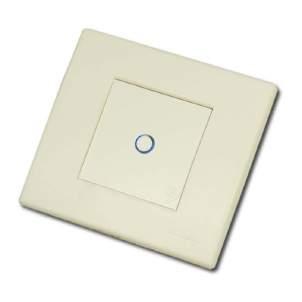

21 Sensory Domintell Classic Line DPBT01-06 Sensory przyciskowe Domintell Przyciski Domintell ze ściemnianymi diodami LED (w kolorach czerwonym i niebieskim) sygnalizującymi stan sterowanych wyjsć. Przyciski dostosowane do montażu w większości puszek podtynkowych ø 68 mm. Wersje: 1, 2, 4, 6 przyciskowe Pobór prąd : 18 ma / 21 ma / 26 ma / 31 ma Wymiary: 55 x 40 x 26 mm Kolory: Biały, Srebrny, Antracyt DPBCA01 DPBCA02 Ramka Domintell Ramka DPBCA01 do elementów: DPBTLCD01 / DPBT01 / DPBT02 / DPBT04 / DPBT06 / DTDIR03 / DTMOV03. Ramka DPBCA02 do elementu: DPBTLCD02 Wymiary: 95 mm x 80 mm Kolory: Biały, Srebrny, Antracyt 21

22 DPBTLCD01 DPBTLCD02 Sensory dotykowe LCD Sensor dotykowy z ekranem LCD Możliwość zaprogramowania do 6 przycisków. Zmiana stanu sygnalizowana jest zmianą ikony na wyświetlaczu. Sensory dostosowane do montażu w większości puszek podtynkowych ø 68 mm. Występuje również w wersji z czujnikiem temperatury. Pobór prądu: 80 ma Wymiary: 56 x 51 x 32 mm 1 do 6 programowalnych przycisków Przekątna wyświetlacza: 2,2 cale Możliwość sterowania DAMPLI01 Możliwosć zarządzania temperaturą (DPBTLCD02) DTMOV03 Czujnik ruchu Domintell Czujka ruchu PIR sygnalizującą zadziałanie regulacja czułości Czujka dostosowana do montażu w większości puszek podtynkowych ø 68 mm. Pobór prądu: 15 ma Wymiary: 55 x 40 x 26 mm Zasięg: do 6 m Zakres wykrywania: + / wpoziomie, + / - 80 w pionie Tylko do użytku wewnątrz budynków Kolory: Biały, Srebrny, Antracyt DTDIR03 Odbiornik podczerwieni Domintell Odbiornik pozwala na odczyt 32 sygnałów. Moduł ten umożliwia sterowanie systemem Domintell przy pomocy dedykowanych uniwersalnych pilotów Odbiornik dostosowany do montażu w większości puszek podtynkowych ø 68 mm. Pobór prądu: 12 ma Wymiary: 55 x 40 x 26 mm Odczyt 32 różnych sygnałów Kolory: Biały, Srebrny, Antracyt 22

23 Sensory Domintell ECO Line DPBECO01-04 Sensor przyciskowy ECO Line Przyciski ECO ze ściemnianymi diodami LED (w kolorze czerwonym) sygnalizującymi stan sterowanych wyjść. Przyciski dostosowane do montażu w większości puszek podtynkowych ø 68 mm. Dla serii ECO można dokupić także gniazda 230, gniazda tel. oraz gniazda internetowe. Pobór prądu: 26 ma Wymiary: 55 x 40 x 26 mm Wersje: 1, 2, 4 przyciskowe Kolory: Biały D P ECO Line P D z 23

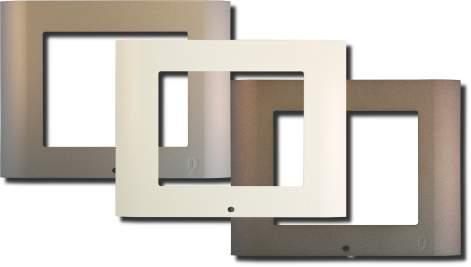

24 D z D7 G V z D7. D D7442TB Pojedyncza ramka z serii Eco Line. D74422T Podwójna ramka z serii Eco Line. 24

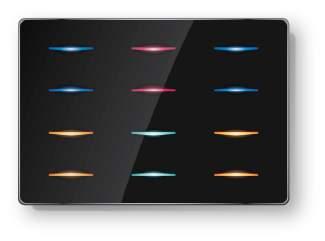

25 Sensory Domintell RAINBOW Line DPBRLCD02-B Sensor RAINBOW Line Sensor RAINBOW z pojemnościowym ekranem dotykowym programowan od 1 do 6 z dedykowanymi menu. Sensor dostosowany do montażu wyłącznie w puszce D1722CG. Pobór prądu: 50 ma Przekątna ekranu: 3,5" Rozdzielczość: 320px x 240px z kolorami Wymiary: 122 x 85 x 11mm Kolory: Biały, Czarny DPBR04 Sensor RAINBOW Line Sensor RAINBOW ze ściemnianymi diodami LED (16 milionów kolorów) sygnalizującymi stan sterowanych wyjsć. Sensory dostosowane do montażu wyłącznie w puszce D1722CG. Wersje: 2, 4, 6 przyciskowe Pobór prąd : 45 ma / 75 ma / 105 ma Wymiary dla wersji 2 i 4 przyciskowych: 85 x 85 x 25 mm Wymiary dla wersji 6 przyciskowej: 112 x 85 x 25 mm Kolory: Biały, Czarny 25

26 Sensory Domintell LIHTOSS LINE DLIND Sensor przyciskowy Lithoss Select Przyciski z LED. Dostosowane do montażu w większości puszek podtynkowych ø 68 mm. Pobór prądu : 7 ma Wymiary: 85 x 8 x 25 mm

27 DLSQD Sensor przyciskowy Lithoss Squares rzyciski z LED. 8 Dostosowane do montażu w większości puszek podtynkowych ø 68 mm. Pobór prądu : 7 ma Wymiary: 85 x 8 x 25 mm

28 Sensory do serii Bticino AXOLUTE By zaspokoić gusta swoich klientów Domintell dostosowuje swoje produkty do montażu z różnymi rodzajami ramek innych producentów. DAXPB01-06 Sensory przyciskowe Bticino Axolute Przyciski Domintell ze ściemnianymi diodami LED (w kolorach czerwonym i niebieskim) sygnalizującymi stan sterowanych wyjść. Przyciski dostosowane do montażu z dowolnymi ramkami B-ticino Axolute Line. Wersje: 1, 2, 4, 6 przyciskowe Pobór prądu : 18 ma / 21 ma / 26 ma / 31 ma Wymiary dla wersji 1, 2 przyciskowej: 45,5 x 45,5 x 26 mm Wymiary dla wersji 4, 6 przyciskowej: 67,5 x 45,5 x 26 mm Kolory: Biały, Srebrny Przykładowe ramki B-ticino Axolute Line 28

29 DAXPBLCD01-LG DAXPBLCD02-LG Sensory dotykowe LCD Axolute Sensor dotykowy z ekranem LCD. Możliwość zaprogramowania od 1 do 6 przycisków wyświetlanych na ekranie. Zmiana stanu sygnalizowana jest zmianą ikony na wyświetlaczu Sensory dostosowane do montażu puszkami Bticino Axolute. Występuje również w wersji z czujnikiem temperatury. Pobór prądu: 80 ma Wymiary: 68 x 46 x 32 mm 1 do 6 programowalnych przycisków Przekątna wyświetlacza: 2,2 cale Możliwość sterowania DAMPLI01 Możliwosć zarządzania temperaturą (DAXPBLCD02-LG) DAXMOV04 Czujnik ruchu Bticino Axolute Czujka ruchu PIR z diodą LED sygnalizującą zadziałanie. W programie Domintell2 możliwa jest regulacja czułości. Czujka dostosowana do montażu z dowolnymi ramkami Bticino Axolute Line. Pobór prądu: 15 ma Wymiary: 45,5 x 45,5 x 26 mm Zasięg: do 6 m Zakres wykrywania: + / wpoziomie, + / - 80 w pionie Tylko do użytku wewnątrz budynków Kolory: Biały, Srebrny DAXDIR04 Odbiornik podczerwieni Bticino Axolute Odbiornik pozwala na odczyt 32 sygnałów. Moduł ten umożliwia sterowanie systemem Domintell przy pomocy dedykowanych uniwersalnych. Odbiornik dostosowany do montażu z dowolnymi ramkami Bticino Axolute Line. Pobór prądu: 12 ma Wymiary: 45,5 x 45,5 x 26 mm Odczyt 32 różnych sygnałów Kolory: Biały, Srebrny 29

30 Sensory do serii Bticino LIGHT-LIVING DPBU01-06 Sensory przyciskowe Bticino Light-Living Przyciski Domintell ze ściemnianymi diodami LED (w kolorach czerwonym i niebieskim) sygnalizującymi stan sterowanych wyjść. Przyciski dostosowane do montażu z dowolnymi ramkami Bticino Light Living. Wersje: 1, 2, 4, 6 przyciskowe Pobór prądu : 20 ma / 30 ma / 50 ma / 70 ma Wymiary dla wersji 1, 2 przyciskowej: 44 x 44 x 26 mm Wymiary dla wersji 4, 6 przyciskowej: 66 x 44 x 26 mm Kolory: Srebrny 30

31 DMOV01 Czujnik ruchu Bticino Light-Living Czujka ruchu PIR z diodą LED sygnalizującą zadziałanie. W programie Domintell2 możliwa jest regulacja czułości.czujka dostosowana do montażu z dowolnymi ramkami Bticino Light- Living. Pobór prądu: 15 ma Wymiary: 44 x 44 x 26 mm Zasięg: do 6 m Zakres wykrywania: + / wpoziomie, + / - 80 w pionie Tylko do użytku wewnątrz budynków Kolory: Biały, Srebrny DDIR02 Odbiornik podczerwieni Bticino Light-Living Odbiornik pozwala na odczyt 32 sygnałów. Moduł ten umożliwia sterowanie systemem Domintell przy pomocy dedykowanych lub uniwersalnych pilotów. Odbiornik dostosowany do montażu z dowolnymi ramkami Bticino Light-Living. Pobór prądu: 12 ma Wymiary: 45,5 x 45,5 x 26 mm Odczyt 32 różnych sygnałów Kolory: Biały, Srebrny 31

32 Sensory do serii NIKO Pure-Intense DNIPB01-04 Sensory przyciskowe NIKO Pure-Intense Przyciski Domintell ze ściemnianymi diodami LED (w kolorach czerwonym i niebieskim) sygnalizującymi stan sterowanych wyjść. Przyciski dostosowane do montażu z dowolnymi ramkami NIKO Pure-Intense. Wersje: 1, 2, 4 przyciskowe Pobór prądu : 18 ma / 21 ma / 26 ma / 31 ma Wymiary 55 x 40 x 26 mm Kolory: Biały, Srebrny DNKPB04 DNKPB06 Interfejs do podłączenia przycisków Niko Moduł pozwala na zamontowanie przycisków Niko z czterema przyciskami oraz z sześcioma przyciskami Pobór prądu: 16 ma / 20 ma Wymiary 46 x 28 x 15 mm 4 lub 6 wyjść dla ściemnianych LED 4 lub 6 wejść bezpotencjałowych Maksymalna długość przewodu między DNKPB a PB: 10m Maksymalny prąd dla diody: 1,25 ma 32

33 Urządzenia IR DCDI02 Pilot 8 przyciskowy / 14 kanałowy Aktywne podświetlanie przycisków podczas korzystania ze sterowanych urządzeń. Odpowiednia konfiguracja pilota pozwala na rozszerzenie funkcjonalności do 14 kanałów (dwie grupy po 7 kanałów). Zasilanie: 2 x 1,5V AAA Wymiary: 160 x 43 x 17 mm Ilość kanałów: 14 Materiał: Aluminium DCDI03 Pilot MINI 10 kanałowy P Zasilanie: 1 x CR 2025 Wymiary: 86 x 33 x 7 mm ość kanałów: 10 DCDI01 Pilot 32 kanałowy Zasilanie: 2 x 1,5V AA-LR06 Wymiary: 177 x 55 x 18 mm Ilość kanałów: 32 33

34 DDIR01 Odbiornik podczerwieni Odbiornik pozwala na odczyt 32 sygnałów. Moduł ten umożliwia sterowanie systemem Domintell przy pomocy dedykowanych uniwersalnych pilotów. Pobór prądu: 10 ma Wymiary modułu: 46 x 28 x 15 mm Wymiary odbiornika: - średnica 17 mm - średnica płaszcza 21 mm - długość 32 mm Odczyt 32 sygnałów. DIREMIT01 Nadajnik podczerwieni Moduł ten umożliwia sterowanie każdym sprzętem (maksymalnie 3 urządzenia), który jest wyposażony w odbiornik podczerwieni, np. telewizory, odtwarzacze CD i DVD, zestawy Hi-Fi itd. Rozpoznaje różne typy zdalnego sterowania innych producentów. Pobór prądu: 30 ma Wymiary: 50 x 50 x 22 mm Podłacznie z magistralą poprzez złączkę RJ 45 Ilość nadajników: 3 DINTMBO1 DAIKIN Interfejs MODBUS Moduł ModBus master do obsługi maksymalnie 64 urządzeń ModBus slave. Do obsługi wyłącznie interfejsu DAIKIN RTD-NET. Pobór prądu: 40 ma Wymiary: 35 mm (2 moduły) Maksymalna ilość urządzeń slave: 64 34

35 Interfejsy DETH02 Interfejs komunikacji internetowej - light protocol Moduł ten pozwala na połączenia z zewnętrznymi systemami takimi jak komputery PC, panele dotykowe innych producentów inne systemy automatyki budynkowe (odpowiednik DRS23202), NTP, NetBIOS, password encryption library. Pobór prądu: 100 ma Wymiary: L-35 mm (2 moduły) Montaż na szynie DIN Podłacznie z siecią poprzez złączkę RJ45 Protokoły: NetBIOS, NTP DETH03 Interfejs komunikacji internetowej - konfiguracja systemu onfiguracj systemu online. Pobór prądu: 100 ma Wymiary: L-35 mm (2 moduły) Montaż na szynie DIN Podłacznie z siecią poprzez złączkę RJ45 Protokoły: NetBIOS, NTP DN Interfejs komunikacji internetowej - Interfejs komunikacyjny pomiędzy magistralą Domintell, a s Pobór prądu: 100 ma Wymiary: L-5 mm (3 moduły) Montaż na szynie DIN Podłacznie z siecią poprzez złączkę RJ45 35

36 DRS23201 Interfejs komunikacyjny RS232 Interfejs komunikacyjny pomiędzy magistralą Domintell, a portem szeregowym RS232. Moduł ten pozwala na połączenie z innymi systemami, np. wentylacyjnymi, alarmowymi, video itd. Dane są wysyłane i odbierane przez wiadomości tekstowe. Pobór prądu: 100 ma Wymiary: L-35 mm (2 moduły) Montaż na szynie DIN Podłacznie z urządzeniami peryferyjnymi poprzez port szeregowy RS232 typu żeńskiego DRS23202 Interfejs komunikacyjny RS232 - light protocol Interfejs komunikacyjny pomiędzy magistralą Domintell, a portem szeregowym RS232. Moduł ten pozwala na bardziej zaawansowane połączenia (niż moduł RS23201) z kilkoma zewnętrznymi systemami takimi jak komputery PC, panele dotykowe innych producentów lub inne systemy automatyki budynko. Sterowanie systemem Domintell odbywa się przez kod tekstowy. Status systemu jest wysyłany zwrotnie przez ten interfejs, a konkretnie przez protokół w nim zaimplementowany. Pobór prądu: 100 ma Wymiary: L-35 mm (2 moduły) Montaż na szynie DIN Podłacznie z urządzeniami peryferyjnymi poprzez port szeregowy RS232 typu żeńskiego DUSB01 Interfejs komunikacyjny USB Interfejs komunikacyjny między magistralą Domintell, a portem USB. Moduł ten pozwala na połączenie z systemami zewnętrznymi wyposażonymi w port USB, takimi jak laptopy, komputery PC, itd. Dane są wysyłane i odbierane przez specjalny format wiadomości tekstowych. Pobór prądu: 30 ma Wymiary: 65 x 65 x 27 mm Połączenie z magistralą poprzez złączkę RJ 45 Podłacznie z urządzeniami peryferyjnymi poprzez port USB 36

37 DGSM01 Moduł GSM Moduł ten pozwala na sterowanie elementami systemu oraz na odbiór wiadomości tekstowych z niego przychodzących. Informacje są wysyłane i odbierane przez specjalny format wiadomości tekstowych SMS. Aby zapewnić bezpieczeństwo komunikacji, moduł sprawdza zarówno numery telefonów, z których nadawane są polecenia, jak i kod bezpieczeństwa. Wbudowane baterie pozwalają na wysyłanie wiadomości alarmowych w dowolnej chwili. Pobór prądu: 100 ma Wymiary: 170 x 113 x 35 mm Łatwy dostęp do karty SIM Diody LED informujące o zasilaniu oraz mocy sygnału Możliwość wysyłania informacji / otrzymywania poleceń z 200 numerów 37

38 Audio DAMPLI01 Moduł nagłośnienia multiroom Wielostrefowy wzmacniacz audio pozwala na rozdzielenie różnych źródeł dźwięku (odtwarzacz CD, odtwarzacz MP3, odtwarzacz kaset itd) do różnych pomieszczeń w domu jednocześnie. Moduł ten jest wyposażony w 4 tunery FM do odbierania programów radiowych. Dzięki systemowi Domintell w prosty sposób możesz wybrać źródło dźwięku, którego chcesz posłuchać i rozdzielić je według własnych upodobań. Moduł DAMPL101 umożliwia podłączenie do 4 różnych i niezależnych źródeł dźwięku takich jak: odtwarzacze CD i DVD, odtwarzacze MP3, odtwarzacze kaset magnetofonowych, zestawy HI-FI. Każde z tych źródeł podłączane jest do DAMPL101 poprzez zwykły kabel audio (cinch). Pobór prądu z magistrali: 30 ma Połączenie z magistralą poprzez złączkę RJ45 Wymiary: 365 x 255 x 70 mm Zasilanie sieciowe 230V Moc wyjściowa: 4 x 20 W RMS stereo Wejścia: 4 Wyjścia: 4 Wyjścia głośnikowe: 4 pary (8Ω) Wbudowane tunery FM: 4 Do modułu DAMPL101 można podłączyć 4 pary 8-omowych głośników. Poziom głośności i balansu dźwięku są regulowane niezależne dla każdej pary. Moduł DAMPL101 daje również możliwość wzmocnienia rozchodzącego się dźwięku, przez podłączenie 4 wzmacniaczy mocy do wyjść dodatkowych. Dzięki wbudowanym 4 tunerom FM, moduł DAMPL101 odtwarza programy radiowe, przy czym nie ma znaczenia, w którym pomieszczeniu się znajdujemy. Aby ułatwić korzystanie z systemu, ulubione stacje mogą zostać wcześniej ustawione i zapamiętane. Podłączenie i ponowny rozdział źródeł dźwięku są możliwe z każdego punktu systemu Domintell poprzez przyciski klawiszy lub z paneli (dotykowych lub ciekłokrystalicznych). DRS23203 Interfejs - Bang & Olufsen Interfejs RS232 do podłączenia z magistralą Domintell systemów audio marki Bang and Olufsen. Pobór prądu: 100 ma Wymiary: L-35 mm (2 moduły) Montaż na szynie DIN Podłącznie z urządzeniami peryferyjnymi poprzez port szeregowy RS232 typu żeńskiego 38

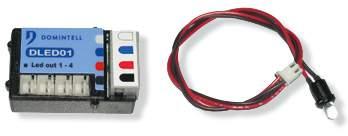

39 Inne DMOV02 Czujnik ruchu natynkowy Czujnik ruchu wyposażony w interfejs do podłączenia magistrali. Do montażu natynkowego. W programie Domintell Pobór prądu: 25 ma Wymiary: 65 x 50 x 32 mm Zasięg do 6 m Zakres wykrywania: + / wpoziomie, + / - 80 w pionie Tylko do użytku wewnątrz budynków DMOV05 Miniaturowy czujnik ruchu Czujka ruchu PIR do stosowania głównie na suficie, z możliwością montażu ściennego. Pobór prądu: 25 ma Wymiary: 85mm x 15 mm Dystans do 6 m Tylko do użytku wewnątrz budynków DLED01 Moduł sygnalizacyjny do podłączenia 4 diod LED Pobór prądu: 50 ma Wymiary: 46 x 28 x 15 mm Diody dostarczane z modułem 39

40 Okablowanie i akcesoria montażowe DC025 4 Kabel magistralny mm Kabel magistralny o długości mm do połączeń między modułami w rozdzielni elektrycznej mm² biały i niebieski przewód: Rezystancja < 70 Ω / km Impedancja 100 Ω Pojemność < 48 pf / m Tłumienie przy 1 Mhz < 2.1 db 0.75 mm² czarny i czerwony przewód: Rezystancja < 36 Ω / km Średnica przewodu: 8 mm DCBU01 Kabel magistralny zawiera c przewody, z których d (czarny i czerwony) o średnicy 0,5mm zasilają moduły napięciem 12V DC, a d skręcone (biały i niebieski) o średnicy 0,28mm służą do przesyłu danych mm² biały i niebieski przewód: Rezystancja < 70 Ω / km Impedancja 100 Ω Pojemność < 48 pf / m Tłumienie przy 1 Mhz < 2.1 db 0.5 mm² czarny i czerwony przewód: Rezystancja < 36 Ω / km Średnica przewodu: 8 mm DC035 Przewód do połączenia modułu DDIM01 P 40

41 DCONBUS Przejściówka dla magistrali Przejściówka dla magistrali Domintell. Możliwe trzy rodzaje połączeń (złączka WAGO, gniazdo RJ 45, zaciski śrubowe) CONNECT Złączka WAGO S Czarny: zasilanie - Czerwony: zasilanie + Niebieski: dane + Biały: dane - DTSCBOX02 Puszka montażowa do DTSC02, DTSC04. Wymiary: 180 x 130 x 60 mm DCLIP01 Uchwyt do montażu DISM04/08 na szynie DIN U Wymiary: 180 x 130 x 60 mm 41

42 DVIPBOX01 Puszka montażowa do DVIP01 Wymiary : 98 x 148 x 65 mm D1722CG Puszka montażowa do sensorów serii RAINBOW Line 6 mm DHUB01 Wzmacniacz linii Wzmacnia sygnał z magistrali na bardzo długiej lub bardzo obciążonej linii. Służy także do podłączania dodatkowej instalacji. Pobór prądu: 40 ma Wymiary: 17 x 35 x 58 mm 42

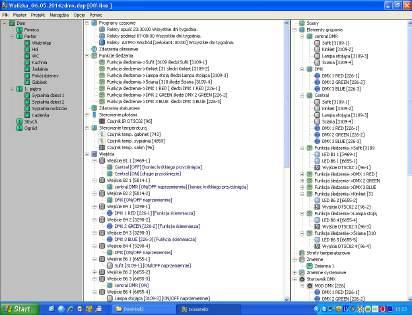

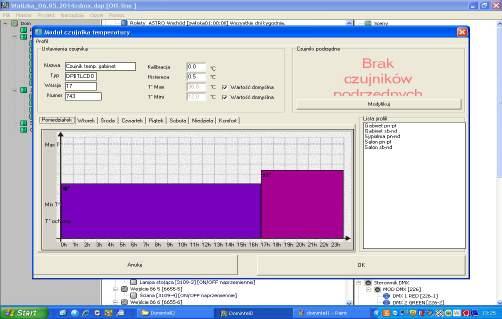

43 Konfiguracja oprogramowania 43
