1 WPROWADZENIE Nowy styl życia Technika związana z instalacjami inteligentnymi w budownictwie poczyniły postęp w ciągu ostatnich 15 lat. Firma Domintell, jako inwestor, dystrybutor i producent jest w pełni świadoma dzisiejszych potrzeb i potrafi antycypować przyszłość. Właśnie dlatego mówimy o instalacji inteligentnej (albo automatyzacji domu). Instalacja elektryczna w państwa domu może wraz z upływem czasu powiększać się. Dlatego powinien on być wyposażony według państwa potrzeb, zarówno w dziedzinie bezpieczeństwa, ekonomi jak i komfortu. Faktycznie, jesteście państwo zachęcani do zatroszczenia się o swoje dobre samopoczucie. Zaczynając od dziś pomyślcie o jutrze. Automatyzacja domu Automatyzacja domu to nic innego jak umiejętność zarządzania technologiami w domu, żeby polepszyć jakość życia i samopoczucie mieszkańców. Dlatego automatyzacja domu nie jest już luksusem, ale inteligentnym narzędziem zarządzającym. Dzięki temu, mogą państwo sterować domem: oświetleniem, sprzętem gospodarstwa domowego, roletami, alarmem itp. żeby wykorzystać wszystkie jej możliwości na dodatek wszystkie operacje mogą być zdalnie sterowane. Mogą państwo zapewnić sobie bezpieczeństwo i uniknąć marnowania energii. Dzięki instalacją inteligentnym, państwa samopoczucie jest w państwa rękach, dziś i w przyszłości. 1

2 Domintell zapewnia dobre samopoczucie w domu System bezpieczeństwa Dzięki instalacjom inteligentnym, profilaktyka jest możliwa poprzez pozorowanie obecności w domu. System analizuje nawyki mieszkaniowe (włączanie i wyłączanie radia i telewizji, lamp itp.) i naśladuje je na życzenie, podczas państwa nieobecności w domu. To czasami wystarcza by odstraszyć ludzi od wejścia na posiadłość. W razie potrzeby alarm zadziała, możliwe jest dalsze zaskoczenie intruza: wszystkie światła się zapalą, okiennice podniosą itp. System Domintell pozwala łatwo stworzyć różne typy scenariuszy. System bezpieczeństwa daje również pewność, że wszystko zostało wyłączone gdy państwo wyjechali ( np. grzejnik elektryczny albo frytkownica ). System bezpieczeństwa ostrzega również w razie powodzi lub pożaru. Właściwie ulokowany czujnik ostrzeże państwa przed każdą usterką. Biokompatybilność Żyjemy otoczeni przez fale elektromagnetyczne, w domu jesteśmy stale narażeni na ich działanie. Przełącznik koło poduszki, lampka nocna, łóżko z elektrycznym kocem itp. emitują fale elektromagnetyczne. Rozwiązaniem jest wyłączenie zasilania, co nie jest proste w tradycyjnych systemach elektrycznych. Dzięki systemowi Domintell, wszystkie szkodliwe prądy są wyłączane na tablicy rozdzielczej. Jednym pstryknięciem, można wyłączyć wszystkie światła w domu np. gdy kładą się państwo spać. Nigdy więcej szkodliwych fal. Komfort Dzięki systemowi Domintell mogą państwo łatwo realizować własne pomysły ( jak również korzystać z gotowych przykładów). Tak, mogą państwo włączyć automatycznie dzbanek do parzenia kawy. Mogą państwo także łazienkę we właściwym czasie. Bardzo użyteczna jest także możliwość zdalnego sterowanie pośrednim oświetleniem ( lampka na biurku )! Macie państwo przyjaciół wokół siebie i dzięki jednej czynności możecie stworzyć odpowiedni nastrój, natężenie światła każdej lampy w pokoju zostanie odpowiednio zmodyfikowane. W razie potrzeby światło może włączać się stopniowo: nocą lub rano żeby łagodnie obudzić. Przykłady: Regulator oświetlenia w pokoju dziecięcym może być odpowiednio dopasowany. Zegar sterujący wentylatorem w łazience. Spryskiwacz ogrodowy może być zautomatyzowany Odtwarzacz video może być włączany i nastawiany z każdego pomieszczenia. Mechanizmy inwigilacyjne uspokajają starszych ludzi

3 OSZCĘDNOŚĆ ENERGII Zasada jest prosta: nie marnuj energii elektrycznej w domu, ponieważ jest to niebezpieczne i kosztowne. Mogą państwo widzieć dobrze nawet gdy poziom oświetlenia zostanie zredukowany do 90%, a to oznacza oszczędność o 10 %. 500 watowa lampa w ogrodzie nie zostanie już nigdy przypadkowo włączona. Ogrzewanie jest zoptymalizowane. Każdy pokój można ogrzać do odpowiedniej temperatury, na określony czas, w zależności od państwa potrzeb Elektryczny sprzęt grzewczy może być podłączony do nocnego taryfikatora energii elektrycznej tzn. że woda podgrzana w nocy jest 50% tańsza. Powyższe przykłady pokazują, że można poczynić pokaźne oszczędności w zużyciu energii elektrycznej. POMOC LUDZIOM NIOEPEŁNOSPRAWNYM Gdy poruszanie po domu sprawia trudności, ważną rzeczą staje się możliwość zdalnego sterowania wszystkimi urządzeniami, za pomocą pilotów, pilotów IR bądź komputera. Dzięki systemowi Domintell, który można połączyć z różnymi urządzeniami używanymi przez ludzi niepełnosprawnych, całkowita kontrola domu staje się możliwa. INSTRUKCJA OBSŁUGI Z technicznego punktu widzenia, zasada jest prosta: przewody sterujące są zasilane niskim napięciem ( 12 V ) w odróżnieniu od przewodów zasilających, które zasilają cały sprzęt elektryczny: od kotła c.o do świateł, automatycznych okiennic, gniazdek elektrycznych, wież hi-fi itd. Z modułu sterującego, można wysłać każdą komendę do sprzętu (np. podniesienie okiennic poprzez pojedynczy włącznik lub czujnik światła) Z każdego miejsca mogą państwo sterować wszystkimi funkcjami w domu jakimi tylko chcą, nawet poprzez linię telefoniczną bądź sieć GSM. 3

4 INSTALACJA SIECI ELEKTRYCZNEJ Magistrala RS 485 łączy wszystkie moduły wejścia/wyjścia. Moduły te mogą być umiejscowione w dowolnym miejscu na magistrali. Przez magistrale przepływają dane i niskie napięcie zasilające części elektroniczne różnych modułów. Zaleca się stosowanie kabli Domintell. Jednakże, jeśli stosowane są inne kable to muszą one spełniać następujące wymagania: Jednoparowe, skręcone lub nie ( zasilanie ), przekrój poprzeczny 1 mm 2, rezystancja maksymalna 30 ohm / km Jednoparowe skręcone (dane) przekrój poprzeczny 0,8 mm 2, rezystancja maksymalna 750 ohm / km, impedancja charakterystyczna 100 ohm, maksymalna pojemność wzajemna 48 pf, maksymalne tłumienie przy częstotliwości 1Mhz 2,1 db. Wszystkie moduły są podłączone za pomocą szybkich złączek, żeby umożliwić szybkie podłączenie lub zastąpienie modułu. Sieć kabli zasilających wchodzących i wychodzących z modułów wyjściowych jest instalowana zgodnie z ogólnymi zasadami i normami elektrycznymi. Zawsze stosowane są wyłączniki 2- polowe. Mogą państwo skorzystać z

5 MASTER Centralny komputer, sterujący całym systemem, wyposażony w procesor najnowszej generacji. Wewnętrzny zegar czasu rzeczywistego umożliwiający programowanie opóźnień czasowych, czasów i innych funkcji związanych z czasem. Bezpośrednie połączenie z jednostką centralną PC przez USB umożliwia pokazywanie wejść i wyjść jak również programowanie wszystkich zaawansowanych funkcji systemu. Moduł posiada wbudowany inteligentny system symulacji obecności. Zasilanie: z magistrali. Pobór prądu: 100 ma. Wymiary: L-105 mm (6 modułów). Mocowanie do szyny DIN. Ekran : LCD Back-lit Maksymalna liczba modułów obsługiwana przez Master: 600. Wejście USB. Możliwość ręcznego sterowania ( zegar itp. ) przy użyciu 4 przycisków. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

6 MODUŁ ZASILAJĄCY Karta zasilająca wszystkie moduły podłączone do magistrali. zasilana jest przez napięcie 230 Vac. Ważne jest aby podłączyć napięcie zasilania do każdego urządzenia elektronicznego. Wyjście modułu zasilającego umożliwia podłączenie 8 kart wyjściowych. Napięcie zasilające: 230Vac. Napięcie I prąd wyjściowy: 12 Vdc/2.5 A. Wymiary: L-105 mm (6 modułów). Mocowanie do szyny DIN. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

7 URZĄDZENIE WYJ. Z 8 2-BIEG. PRZEKAŹNIKAMI Karta wyjściowa sterująca ośmioma 250V/8A przekaźnikami dwubiegunowymi. Karta posiada mikro-przełącznik pozwalający na wybór przekaźnika bez udziału mastera. Połączenie z magistralą odbywa się za pomocą szybkiej złączki o wymiarach 4x4x1 mm 2. Moduł wyposażony jest w diody LED, będące wskaźnikami stanu przekaźników. Zasilanie podłączone za pomocą odizolowanej od sieci złączki z przyłączem śrubowym o wymiarach 2 x 1.5mm 2 lub 1 x 2.5 mm 2. Napięcie zasilające: 230V. Pobór prądu: 400 ma/ karta.(wszystkie wyjścia aktywne). Wymiary: L-160 mm (9 modułów). Liczba wyjść: 8 wyjść 8A/250V. Technologia odizolowująca sterowane źródła od sieci. Maksymalne zasilanie na kartę: zobacz schemat w aneksie. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

8 URZĄDZENIE WYJ. Z 8 2-BIEG. PRZEKAŹNIKAMI

9 URZĄDZENIE WYJŚCIOWE ŻALUJI Karta sterująca z 1-4 trzykanałowymi wyjściami. służy do sterowania zaworami, silnikami, roletami itp., składa się z 8 250V/8A przekaźników. Możliwość podłączenia dwóch przełączników dzięki którym można ręcznie sterować przekaźnikami. Połączenie z siecią za pomocą szybkiej złączki o wymiarach 4 x 4 x 1 mm 2. Moduł jest również wyposażony w diody LED będące wskaźnikiem stanu przekaźników. Zasilanie podłączone za pomocą odizolowanej od sieci złączki z przyłączem śrubowym o wymiarach 2 x 1.5mm 2 lub 1 x 2.5 mm 2. Napięcie zasilające: 230V. Pobór prądu: 400 ma/ karta.(wszystkie wyjścia aktywne). Wymiary: L-160 mm (9 modułów). Liczba wyjść: 8 wyjść 8A/250V. Technologia odizolowująca sterowane źródła od sieci. Maksymalne zasilanie na kartę: zobacz schemat w aneksie. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

10 URZĄDZENIE WYJŚCIOWE ŚCIEMNIACZY Typ konfiguracji GÓRA DÓŁ GÓRA CIĄGLE DÓŁ CIĄGLE FUNKCJA OKIENNIC Przykładowe operacje na przycisku służących do zamykania i otwierania. Funkcja okiennic: Przycisk sterujący może być użyty w dwóch trybach. (Krótkie przyciśnięcie/długie przyciśnięcie) Przyciski mogą być połączone równolegle. Krótkie naciśnięcie podnosi lub opuszcza okiennice ze szczególnym opóźnieniem czasowym. Pierwsze krótkie przyciśnięcie podnosi okiennice, drugie zatrzymuje je a trzecie zmienia kierunek obrotów silnika. Długie przyciśnięcie podnosi lub opuszcza okiennice w sposób ciągły. Długie przyciśnięcie podnosi okiennice w sposób ciągły. Kiedy puścimy przycisk okiennice zatrzymają się. Drugie długie przyciśnięcie opuszcza je w sposób ciągły i zatrzymuje w momencie uwolnienia przycisku. Przykładowe operacje na dwóch przyciskach służących do otwierania ciągłego z opóźnieniem czasowym. Funkcja GÓRA: Krótkie przyciśnięcie podnosi okiennice po czasie określonym przez czas opóźnienia. Ponowne naciśnięcie przycisku zatrzymuje okiennice. Trzecie naciśnięcie powoduje ponowne podnoszenie okiennic po czasie określonym przez opóźnienie czasowe. Jeżeli opóźnienie czasowe ustawione jest na zero funkcja ta nie działa. Funkcja DÓŁ: Analogicznie jak dla funkcji GÓRA, ale w tym wypadku okiennice są opuszczane. Funkcja GÓRA CIĄGLE: Krótkie przyciśnięcie podnosi okiennice po czasie określonym przez opóźnienie czasowe, podczas gdy długie przytrzymanie przycisku powoduje podnoszenie okiennic w sposób ciągły, co oznacza że okiennice zatrzymają się, kiedy puścimy przycisk. Funkcja DÓŁ CIĄGLE: Analogicznie jak dla funkcji powyżej, ale w tym wypadku okiennice są opuszczane.

11 URZĄDZENIE WYJ. ŚCIEMNIACZY ZDALNYCH Karta wyjściowa mogąca sterować od 1 do lub 1000W ściemniaczami zdalnymi 0-10 V 1-10V. Ściemniacze umożliwiają stworzenie różnego poziomu oświetlenia. Poziom jasności jest zdefiniowany programowo i użytkownik poprzez naciśnięcie przycisku może go w prosty sposób zmienić. Dostępne są również klasyczne funkcje ściemniacza. Pojedyncze wciśnięcie przycisku aktywuje regulator oświetlenia, długie wciśnięcie różnicuje intensywność oświetlenia, a krótkie wciśnięcie wyłącza je. Napięcie zasilające: 230V. Pobór prądu: 150 ma/ karta. Wymiary: L-70 mm (4 moduły). Liczba wyjść: 8. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

12 ŚCIEMNIACZE OŚWIETLENIOWE ZDALNE 500 W ściemniacz zdalny z szybkim połączeniem z kartą DDIM01. Ściemniacze mogą obsługiwać wszystkie typy obciążenia, żarówek, 220V lamp halogenowych, transformatorów, itp. Napięcie zasilające: 230V. Wymiary: L-35 mm 500 W (2 moduły). Technologia odizolowująca sterowane źródła od sieci. Mocowanie do szyny DIN. Połączenie z DDIM01 za pomocą kabla zasilającego. DD W ściemniacz zdalny z szybkim połączeniem z kartą DDIM01. Ściemniacze mogą obsługiwać wszystkie typy obciążenia, żarówek, 220V lamp halogenowych, transformatorów, itp Napięcie zasilające: 230V. Wymiary: L mm 1000 W (3 moduły). Technologia odizolowująca sterowane źródła od sieci. Mocowanie do szyny DIN. Połączenie z DDIM01 za pomocą kabla zasilającego. DD10V Moduł kontrolny dla napięcia 0/10V lub 1-10V z wyjściem na statecznik elektryczny 0/10V. Napięcie zasilające: 230V. Wymiary: L-35 mm 0/10V-1/10V (2 moduły). Technologia odizolowująca sterowane źródła od sieci. Mocowanie do szyny DIN. Połączenie z DDIM01 za pomocą kabla zasilającego.

13 URZĄDZENIE WYJŚIOWE WYŁ. SILNIKOWYCH Karta wyjściowa, która steruje od 1 do 4 wyłącznikami. Obecnie może obsługiwać wyłącznie wyłączniki sprzedawane przez naszą firmę. Kilka kart może być ze sobą połączonych. Zasilanie: z magistrali. Wymiary: L-35 mm (2 moduły). Liczba zdalnych wyłączników: 4/karte. Pobór prądu: 500 ma przy włączeniu. Typ wyłącznika: Merlin-gerin z pomocniczym. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

14 DWUPOLOWY WYŁĄCZNIK SILNIKOWY Dwupolowy mechaniczny wyłącznik, sterowany za pomocą modułu DTRP01. Sterowanie ręczne przez dźwignię 0-1. Główne parametry: Zakres napięciowy v. Prąd maksymalny 2x16A. Szerokość: 1.5 modułu. DWUPOLOWY WYŁĄCZNIK SILNIKOWY Dwupolowy mechaniczny wyłącznik, stosowany w parach, służy do sterowania silników w dwóch kierunkach Sterowanie ręczne przez dźwignię 0-1. Jedna faza silnika, dla jednego kierunku obrotów jest podłączona do pierwszego wyłącznika z tej pary, natomiast druga faza do drugiego wyłącznika. Zobacz załączony schemat łączeniowy instalacji. Główne parametry: Zakres napięciowy v. Prąd maksymalny 2x16A Szerokość: 1.5 modułu.

15 URZĄDZENIE WEJ. PRZYCISKÓW Moduł komunikacyjny. Moduł ten pozwala na podłączenie od 1 do 4 (DISM04) lub od 1 do 8 (DISM08) przycisków lub wszelkich innych wejść, detektorów itp. Każdy ISM ma unikalny numer, dzięki któremu może być rozpoznany przez Master. Połączenie z magistralą poprzez szybką złączkę o wymiarach 4x4x1 mm 2. Moduły ISM mogą być połączone szeregowo lub w gwiazdę. Zasilanie: z magistrali. Wymiary: 46x28x15 mm. Maksymalna liczba przycisków: 4 lub 8. Pobór prądu: 10 ma. Typ kabla między ISM a przyciskami: alarmowy, telefoniczny, itp. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

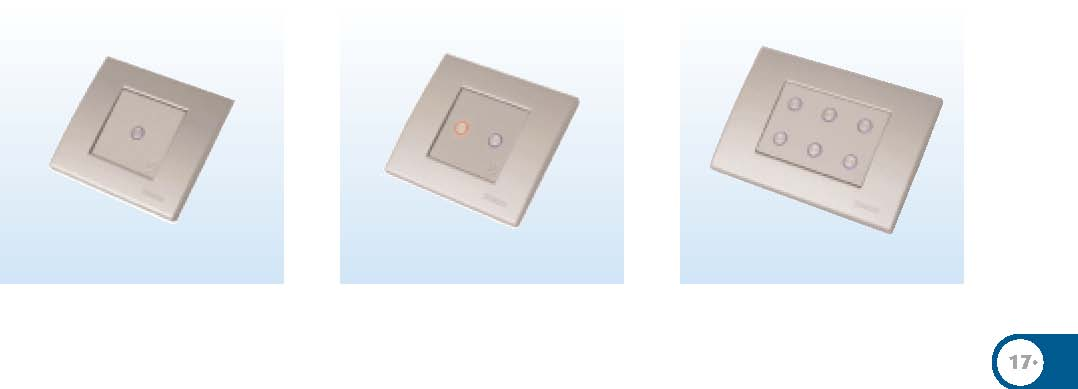

16 PRZYCISKI Przyciski ze znacznikiem stanu wyjść. Dostępne są 4 typy modułów tzn. zawierające 1, 2, 4, 6 przycisków z diodami LED. Połączenie z magistralą poprzez szybką złączkę o wymiarach 4x4x1 mm 2. Obwódki przycisków mogą świecić na niebiesko bądź czerwono w zależności od stanu wyjść. Zasilanie: z magistrali. Wymiary: 1 przycisk: 2 moduły Bticinio 2 przyciski: 2 moduły 4 przyciski: 3 moduły 6 przyciski: 3 moduły Dwukolorowe diody LED. Bezpośrednie połączenie z magistralą. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

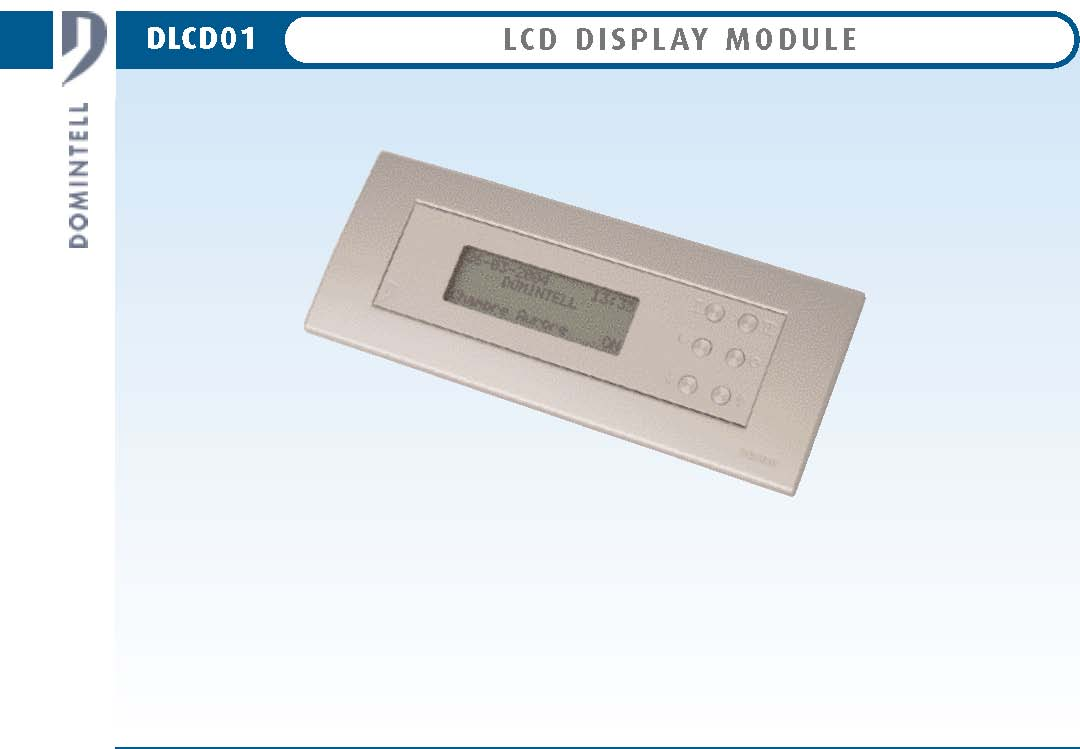

17 WYŚWIETLACZ LCD Moduł wyświetlający stan wszystkich wyjść i temperaturę odczytaną z czujników podłączonych do magistrali. Pozwala zarówno na sterowanie wejściami jak i zmianę niektórych parametrów. Moduł posiada dwa przyciski wolnego programowania Zasilanie: z magistrali. Ekran: back-lit, 4 rzędy po 20 znaków. Wymiary: L-155x45 mm. Montaż: Bticino Light lub oprawy Living (7 modułów). Pobór prądu: 60 ma. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2

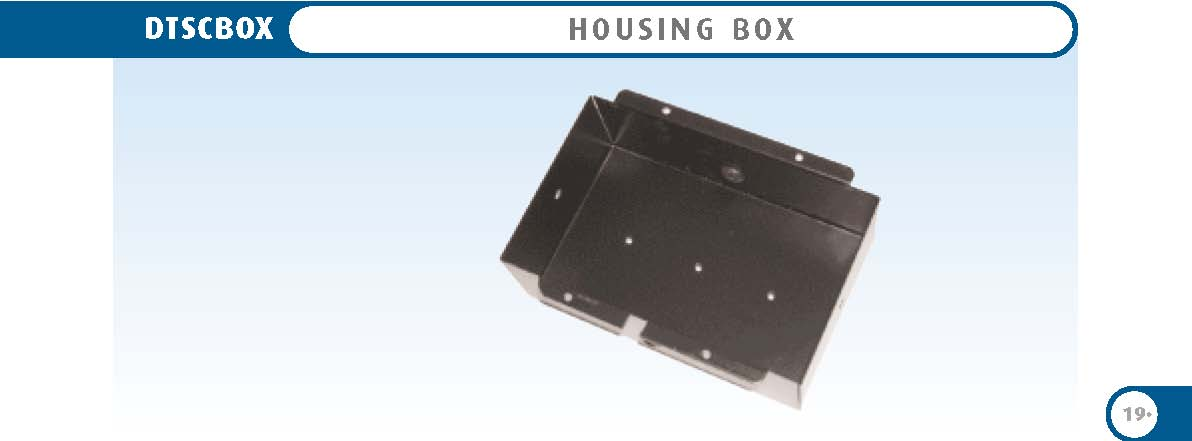

18 EKRAN DOTYKOWY Ekran Dotykowy typu back-lit służy do wyświetlania stanu i sterowania punktami instalacji inteligentnej oraz do nastawy pewnych funkcji (temperatur, zegarów itp.). Posiada on również czujnik temperatury i 32-kanałowy odbiornik IR. Różne funkcje wyświetlacza: -Wyświetlanie stanu wyjść poprzez serie ikon przechowywanych w jego pamięci. -Wysyłanie i odbieranie wiadomości SMS. -Zarządzanie czujnikami temperatury. -Kontrola wszystkich punktów instalacji. Główne parametry: Zasilanie: z magistrali. CCFL Back Light. Rozdzielczość: 320x240 pikseli. Ekran jest monochromatyczny. Pobór prądu: 320 ma. Wymiary: 190 x 135mm. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2. Montowany w puszce DTSCBOX. PUSZKA INSTALACYJNA DO DTSC01 Wymiary : 17 5mm x 115 mm x 60 mm

19 MODUŁ DO POMIARU TEMPERATURY Moduł sterujący temperaturą. Stany wyjść ustawione są z wcześniej zaprogramowaną temperaturą. Czujnik temperatury dla modułu DTEM01 Główne parametry: Zasilanie: z magistrali. Wymiary: 46x28x15mm. Zakres pomiaru temperatury: od 5 C do 40 C. Rozdzielczość: 0.1 C. Pobór prądu: 10 ma. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2. TERMOSTAT Moduł mierzący i sterujący temperaturą. Stany wyjść są z wcześniej ustawioną temperaturą z możliwością jej zmiany, dzięki dwóm przyciskom wbudowanym w moduł. Trzy tryby pracy modułu: tryb automatyczny: wykorzystywane są parametry wprowadzone do komputera PC. Tryb ręczny: ma miejsce gdy temperatura jest zmieniana poprzez użycie przycisków (w module). Tryb odległościowy: temperatura wcześniej zaprogramowana w komputerze PC jest wykorzystywana przez wszystkie czujniki. Główne parametry: Zasilanie: z magistrali. Wymiary: 44x66mm. Ekran: back-lit, 2 rzędy po 16 znaków. Instalacja uwzględnia 3 moduły bticino. Zakres pomiaru temperatury: od 5 C do 40 C. Rozdzielczość: 0.1 C. Pobór prądu: 50 ma. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

20 INTERFEJS KOMUNIKACYJNY Moduł komunikacyjny zarządzający instalacją bądź służący do uaktualniania oprogramowania. Operacje te mogą być wykonane w każdym miejscu magistrali ( bez wykorzystania DGQG01). Pobór prądu: 70 ma. Interfejs lokalny: USB. Interfejs zdalny: sieć telefoniczna ( PSTN ). Szerokość: 6 modułów.

21 STYLOWY PILOT IR 14-kanałowy pilot IR. Przyciski podświetlane na niebiesko. Trwała aluminiowa obudowa. Zasilany bateriami AAA. 32-KANAŁOWY PILOT IR Pilot IR sterujący 32 funkcjami. Promieniowanie podczerwone ograniczone do obszaru, w którym jest transmitowane. Główne parametry: Zasilanie: dwie 1.5 V baterie, typ AA-LR06. Ilość programowalnych funkcji: 32 kanały.

22 MODUŁ DEKODUJĄCY IR Moduł dekodujący informacje z czujnika DCIR01. Moduł jest połączony z magistralą i zasilany tylko przez nią. Moduł ten może dekodować 32 kanały kontrolne. Czujnik IR odbiera sygnał z pilota IR (wytwarzanego przez naszą firmę lub z uniwersalnego pilota IR). Główne parametry: Zasilanie: z magistrali. Wymiary : 46x28x15 mm. Liczba kanałów na moduł: 8. Pobór prądu: 10mA. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2. CZUJNIK IR ZINTEGROWANY Z MOD. DEKODUJĄCYM Moduł dekodujący zintegrowany z czujnikiem może dekodować 32 kanały. Główne parametry: Mieści się w 2 modułach Bticinio Zasilanie: z magistrali. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

23 MODUŁ LED Moduł łączący 4 wskaźniki światła. Diody LED mogą być programowane przez użytkownika lub ciągle zapalone. Zasilanie: z magistrali. Wymiary: 44x28x15mm. Maksymalna liczba połączeń: 4 diody. Typ diody: połączony z modułem. Pobór prądu: 50 ma. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2 WZMACNIACZ ANALOGOWY Wzmacnia sygnał z magistrali na bardzo długiej lub bardzo obciążonej linii lub na podłączonej dodatkowej instalacji. Zasilanie: z magistrali. Pobór prądu: 40 ma. Wymiary: 17 mm x 35 mm x 58 m DETEKTOR RUCHU Detektor ruchu PIR. Posiada interfejs z magistralą Zasilanie: z magistrali. Pobór prądu: 25 ma. Wymiary: 2 moduły Bticinio. Połączenie z magistralą za pomocą Szybkiego połączenia 4 x 1 mm 2.

24 DVAL01 ZESTAW DEMONSTRACYJNY Podstawowy zestaw demonstracyjny zawiera: DALI01, DGQG01, DLCD01, DDIM01, DPBU04, DD500, DBIR01, DISM08, DTRP01, TL2001. Służy on do zademonstrowania działania systemu, w tym licznych opcji konfiguracji oprogramowania. DVAL02 ZESTAW DEMONSTRACYJNY Z EKRANEM Podstawowy zestaw demonstracyjny zawiera: DTSC01, DPBU06, DTEM02. Zestaw ten połączony jest poprzez magistralę z DVAL01 i umożliwia bardziej szczegółową demonstrację systemu.

25 KABEL MAGISTRALNY Kabel magistralny zawiera 4 przewody z których 2 (czarny i czerwony) o średnicy 0,75 mm zasilają moduł napięciem 12 V DC a 2 skręcone ( biały i niebieski) o średnicy 0,28 mm służą do przesyłu danych. zasilające z magistrali mm biały i niebieski przewód: rezystancja mniejsza niż 70 Ohm/km impedancja 100 Ohm pojemność mniejsza niż 48 pf/m tłumienie przy częstotliwości 1 Mhz mniejsze niż 2.1 db Napięcie

26 KONFIGURACJA OPROGRAMOWANIA Konfiguracja oprogramowania odbywa się w połączeniu z masterem DQGQ01. Dzięki temu możliwe jest skonfigurowanie systemu Domintell. Jego obsługa została tak zaprojektowana aby przy maksymalnej szybkości i prostocie programowania, zapewnić prawie nieograniczone możliwości systemu. 1.Istrukcja obsługi Po zakończeniu instalacji sieci elektrycznej komputer konfiguracyjny należy podłączyć do mastera DGQG01 przez USB. Oprogramowanie, w które zaopatrzony jest każdy master trzeba zainstalować w komputerze PC. System jest skanowany i wszystkie podłączone moduły są rozpoznane i automatycznie umieszczone jako moduły wejściowe i wyjściowe w 2 kolumnach. Następnie, dla łatwiejszego programowania, nazwy punktów wejściowych i wyjściowych mogą zostać zmienione. Można również wyszczególnić konfiguracje domu i odpowiednio umiejscowić różne punkty z dowolnymi nazwami. Później można uruchomić aktualną konfigurację. Połączenia dodaje się wraz ze wszystkimi warunkami, czasami, czasami opóźnień itp. 2. Opcje Oprogramowanie umożliwia konfiguracje zarządzania oświetleniem, silnikami ( takimi jak przy roletach drzwiach, klapach itp.), zarządzanie ogrzewaniem i klimatyzacją, współdziałanie z różnymi systemami bezpieczeństwa, audio-wizualnymi i monitorowania. Kiedy konfigurowanie zostaje zakończone, komputer może zostać odłączony i wtedy system działa samodzielnie
