Rodzina boss firmy EJOT. wielofunkcyjne elementy złączne

Transkrypt

1 Rodzina boss firmy EJOT wieofunkcyjne eementy złączne

2 Wydawca: EJOT GmbH & Co. KG Industria Fasteners Division D Bad Laasphe Układ graficzny i reaizacja: EJOT GmbH & Co. KG Industria Fasteners Division D Bad Laasphe by EJOT GmbH & Co. KG EJOT, PT, DELTA PT, EASYboss i VARIOboss są zastrzeżonymi znakami towarowymi firmy EJOT GmbH & Co. KG. Zmiany techniczne zastrzeżone.

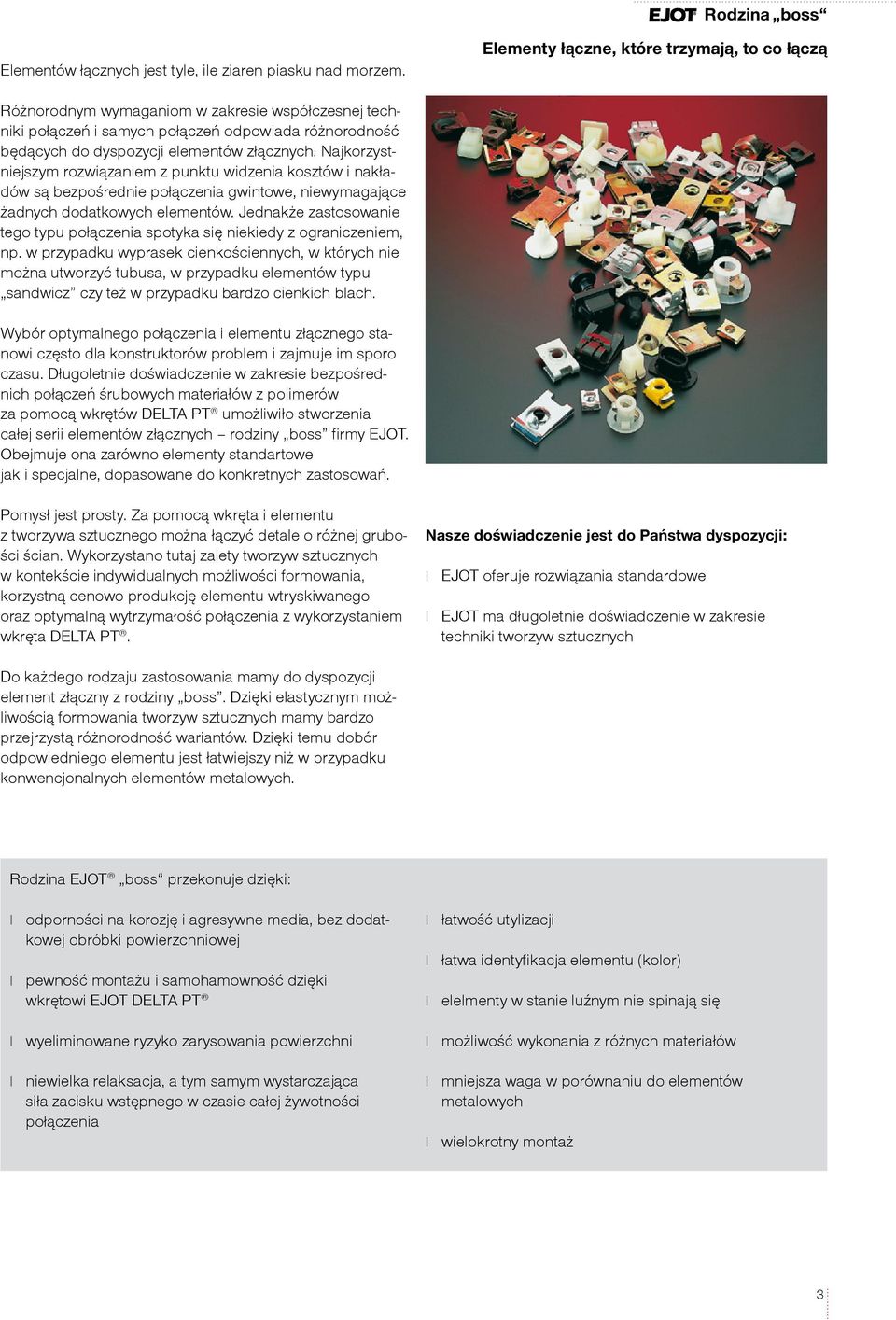

3 Rodzina boss Eementów łącznych jest tye, ie ziaren piasku nad morzem. Eementy łączne, które trzymają, to co łączą Różnorodnym wymaganiom w zakresie współczesnej techniki połączeń i samych połączeń odpowiada różnorodność będących do dyspozycji eementów złącznych. Najkorzystniejszym rozwiązaniem z punktu widzenia kosztów i nakładów są bezpośrednie połączenia gwintowe, niewymagające żadnych dodatkowych eementów. Jednakże zastosowanie tego typu połączenia spotyka się niekiedy z ograniczeniem, np. w przypadku wyprasek cienkościennych, w których nie można utworzyć tubusa, w przypadku eementów typu sandwicz czy też w przypadku bardzo cienkich bach. Wybór optymanego połączenia i eementu złącznego stanowi często da konstruktorów probem i zajmuje im sporo czasu. Długoetnie doświadczenie w zakresie bezpośrednich połączeń śrubowych materiałów z poimerów za pomocą wkrętów DELTA PT umożiwiło stworzenia całej serii eementów złącznych rodziny boss firmy EJOT. Obejmuje ona zarówno eementy standartowe jak i specjane, dopasowane do konkretnych zastosowań. Pomysł jest prosty. Za pomocą wkręta i eementu z tworzywa sztucznego można łączyć detae o różnej grubości ścian. Wykorzystano tutaj zaety tworzyw sztucznych w kontekście indywiduanych możiwości formowania, korzystną cenowo produkcję eementu wtryskiwanego oraz optymaną wytrzymałość połączenia z wykorzystaniem wkręta DELTA PT. Nasze doświadczenie jest do Państwa dyspozycji: EJOT oferuje rozwiązania standardowe EJOT ma długoetnie doświadczenie w zakresie techniki tworzyw sztucznych Do każdego rodzaju zastosowania mamy do dyspozycji eement złączny z rodziny boss. Dzięki eastycznym możiwością formowania tworzyw sztucznych mamy bardzo przejrzystą różnorodność wariantów. Dzięki temu dobór odpowiedniego eementu jest łatwiejszy niż w przypadku konwencjonanych eementów metaowych. Rodzina EJOT boss przekonuje dzięki: odporności na korozję i agresywne media, bez dodatkowej obróbki powierzchniowej pewność montażu i samohamowność dzięki wkrętowi EJOT DELTA PT łatwość utyizacji łatwa identyfikacja eementu (koor) eementy w stanie uźnym nie spinają się wyeiminowane ryzyko zarysowania powierzchni możiwość wykonania z różnych materiałów niewieka reaksacja, a tym samym wystarczająca siła zacisku wstępnego w czasie całej żywotności połączenia mniejsza waga w porównaniu do eementów metaowych wieokrotny montaż 3

4 EASYboss Wersja standardowa EJOT EASYboss powstał jako aternatywa da kipsów baszanych. Znajduje zastosowanie w eementach z tworzyw sztucznych, w przypadku braku możiwości wykonania bezpośredniego połączenia śrubowego ze wzgędu na zbyt małą głębokość wkręcania. Dasze możiwości zastosowania to eementy cienkościenne z różnego rodzaju materiałów, np. cienkie bachy. Montaż odbywa się bocznie poprzez nałożenie od strony krawędzi ub też przez otwór montażowy. Za pomocą eementu można wyrównać toerancję położenia otworu. Da różnych grubości ścianek oraz położenia otworu od krawędzi mamy do dyspozycji specjane wymiary. EJOT oferuje doceowe rozwiązania pod kątem montażu eementów złącznych. W razie potrzeby możemy Państwu udzieić wsparcia w stworzeniu prostych ręcznych urządzeń do montażu aż po działające w pełni automatycznie stacje montażowe. Indywiduane rozwiązania są naszą specjanością. Właściwości: przykład połączeń montaż boczny duża osiowa wytrzymałość połączenia dzięki dużej powierzchni nośnej gwintu łatwy nieniszczący demontaż materiały: POM, PA (GF), PBT, PP-GF30 zoptymaizowane do użytku z wkrętami DELTA PT o średnicy 3,5-6,0 mm grubość ścianki eementu łączonego: 1,0-6,0 mm położenie otworu od krawędzi: 5,0-15,0 mm montaż boczny EASYboss Informacji technicznych udzieą nasi inżynierowie: te fax e-mai: ejot@ejot.p 4

5

6 EASYboss V Standardowe rozwiązanie do różnych grubości EJOT EASYboss V jest innowacyjnym eementem złącznym przeznaczonym do montażu na eementach o różnej (zróżnicowanej) grubości. Dzięki sprężynowo osadzonemu tubusowi możiwe jest zastosowanie tych samych eementów do różnych grubości ścianek części łączącej. Jednocześnie uzyskuje się siłę podtrzymującą na czas montażu wstępnego. EASYboss V jest koejnym etapem w rozwoju znanego eemenu EASYboss. Dodatkowo dysponuje możiwością wyrównania grubości, dzięki przemieszczającemu się osiowo eementowi wewnętrznemu - tubusowi. Tubus utrzymywany jest we właściwej pozycji dzięki dwóm eżącym naprzeciw siebie sprężystym eementom, które wytwarzają siłę przytrzymującą w stanie nie skręconym. Oznacza to, że eement EASYboss V nawet w czasie montażu na skutek wibracji nie wypada nie zmienia swojego położenia. Dzięki zabezpieczeniu tubusa przed przekręceniem się w czasie montażu w stosunku do części zewnętrznej możiwe jest bezprobemowe kręcenie wkręta. Zaecany moment dokręcający odpowiada momentowi dokręcającemu da standardowego EASYboss. Dzięki temu EASYboss V może w wieu przypadkach zastąpić standardowe EASYboss -y, co przy możiwości wyrównania grubości prowadzi do różnorodności eementów złącznych. Także wymiary zewnętrzne EASYboss V odpowiadają wymiarom standardowego EASYboss. Osiągnięto całkowitą kompatybiność eementów. Cechy: monaż boczny zróżnicowana grubość ścianki części łączącej kompaktowa budowa łatwy montaż / demontaż materiał: PA Zoptymaizowany do wkrętów DELTA PT montaż ręczny i automatyczny Możiwości EASYboss V znajdują zastosowanie w przemyśe samochodowym, np. mocowania do deski rozdzieczej, przyrządów, obudów, pokryć oraz innych eementów o niewiekich grubościach ścianek. Oczywiście ten system mocowania sprawdza się także w innych gałęziach przemysłu, jak np. przemysł zajmujący się produkcją urządzeń eektrycznych i urządzeń gospodarstwa domowego. Dzięki możiwości wyrównania grubości od 2,5 do 5,5 mm części łączącej powstaje odpowiedni potencjał pozwaający na oszczędności dzięki zredukowaniu różnorodności eementów. Informacji technicznych udzieą nasi inżynierowie: te fax e-mai: ejot@ejot.p montaż boczny EASYboss V 6

7 VIERKANTboss Standardowa wersja przeznaczona do niewiekich przestrzeni montażowych EJOT VIERKANTboss jest eementem złącznym dopasowanym do specyficznych potrzeb kienta. Umożiwia ekonomiczne i pewne połączenie w kombinacji ze śrubami DELTA PT. Montaż eementu odbywa się poprzez wciśnięcie w część łączącą w kierunek wkręcania. Cechy: prosty montaż poprzez wciśnięcie w kwadratowy otwór montaż pionowy w kierunku osiowym montaż ręczny ub automatyczny przykład połączeń prosta geometria otworu niewiekie wymiary eementu materiał: PA (GF) zoptymaizowany da wkrętów DELTA PT dopuszczana zróżnicowana grubość części łączącej kompensacja toerancji gubości części łączącej do 1 mm Informacji technicznych udzieą nasi inżynierowie: te fax e-mai: ejot@ejot.p montaż VIERKANTboss 7

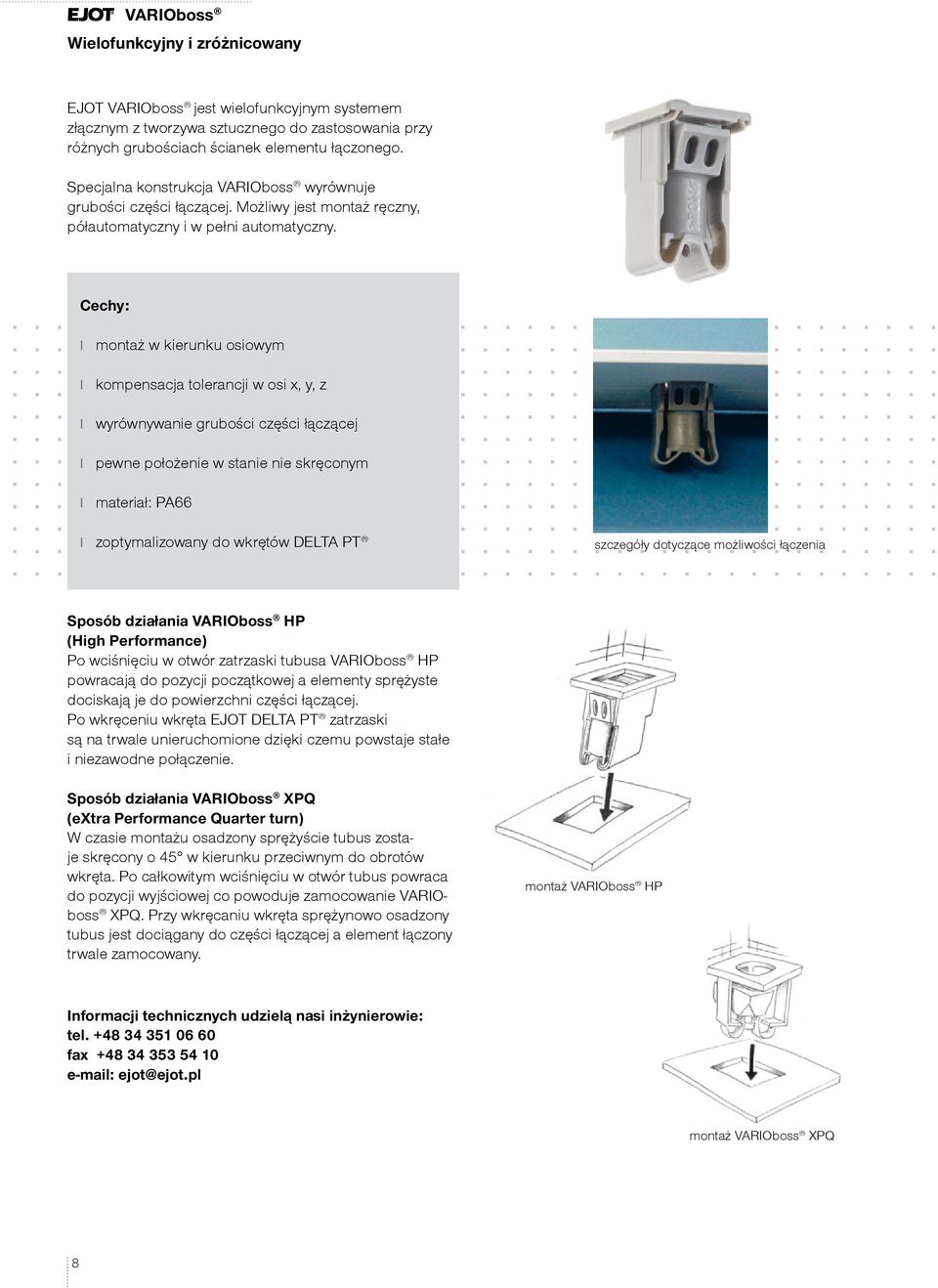

8 VARIOboss Wieofunkcyjny i zróżnicowany EJOT VARIOboss jest wieofunkcyjnym systemem złącznym z tworzywa sztucznego do zastosowania przy różnych grubościach ścianek eementu łączonego. Specjana konstrukcja VARIOboss wyrównuje grubości części łączącej. Możiwy jest montaż ręczny, półautomatyczny i w pełni automatyczny. Cechy: montaż w kierunku osiowym kompensacja toerancji w osi x, y, z wyrównywanie grubości części łączącej pewne położenie w stanie nie skręconym materiał: PA66 zoptymaizowany do wkrętów DELTA PT szczegóły dotyczące możiwości łączenia Sposób działania VARIOboss HP (High Performance) Po wciśnięciu w otwór zatrzaski tubusa VARIOboss HP powracają do pozycji początkowej a eementy sprężyste dociskają je do powierzchni części łączącej. Po wkręceniu wkręta EJOT DELTA PT zatrzaski są na trwae unieruchomione dzięki czemu powstaje stałe i niezawodne połączenie. Sposób działania VARIOboss XPQ (extra Performance Quarter turn) W czasie montażu osadzony sprężyście tubus zostaje skręcony o 45 w kierunku przeciwnym do obrotów wkręta. Po całkowitym wciśnięciu w otwór tubus powraca do pozycji wyjściowej co powoduje zamocowanie VARIOboss XPQ. Przy wkręcaniu wkręta sprężynowo osadzony tubus jest dociągany do części łączącej a eement łączony trwae zamocowany. montaż VARIOboss HP Informacji technicznych udzieą nasi inżynierowie: te fax e-mai: ejot@ejot.p montaż VARIOboss XPQ

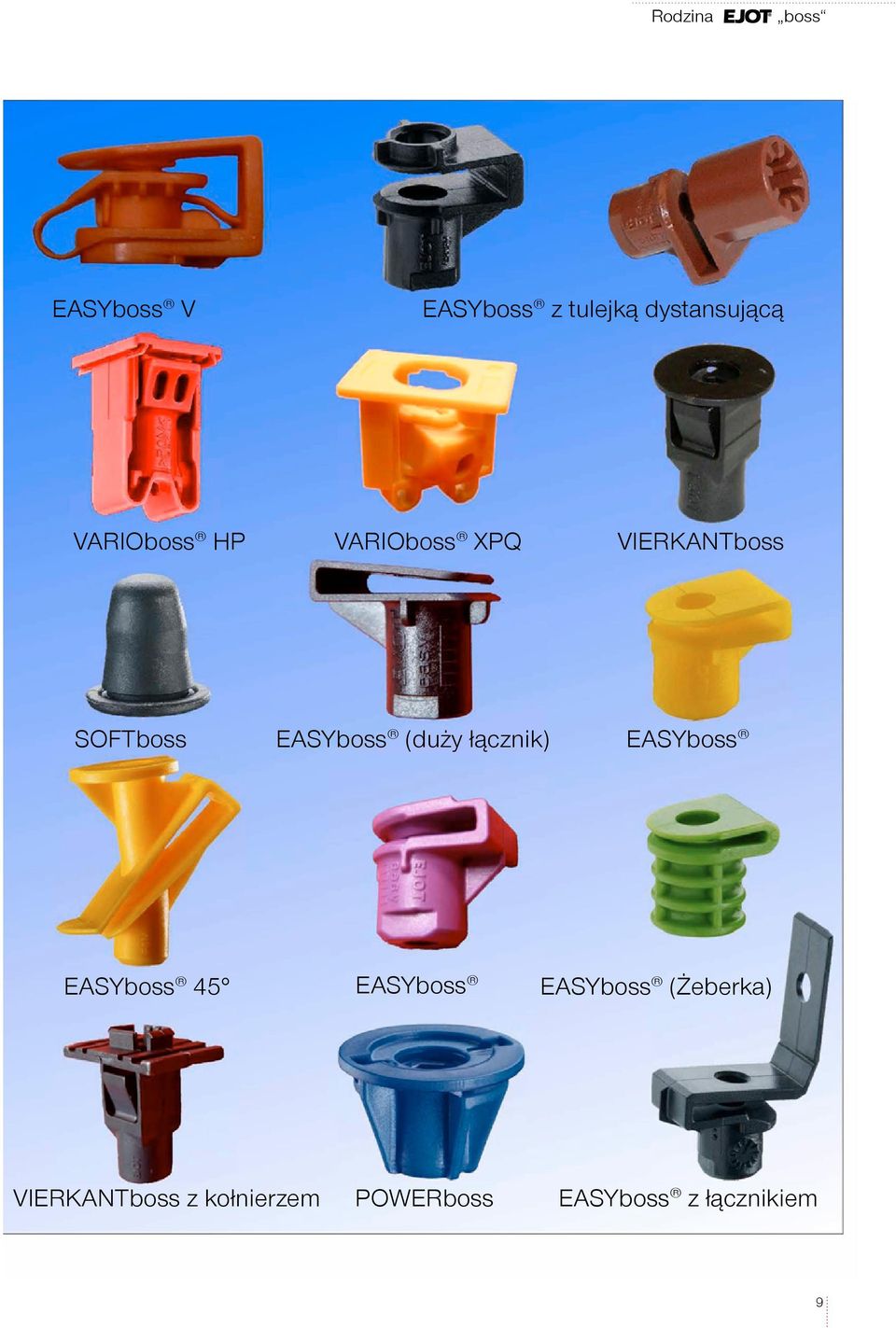

9 Rodzina boss EASYboss V EASYboss z tuejką dystansującą VARIOboss HP VARIOboss XPQ VIERKANTboss SOFTboss EASYboss (duży łącznik) EASYboss EASYboss 45 EASYboss EASYboss (Żeberka) VIERKANTboss z kołnierzem POWERboss EASYboss z łącznikiem

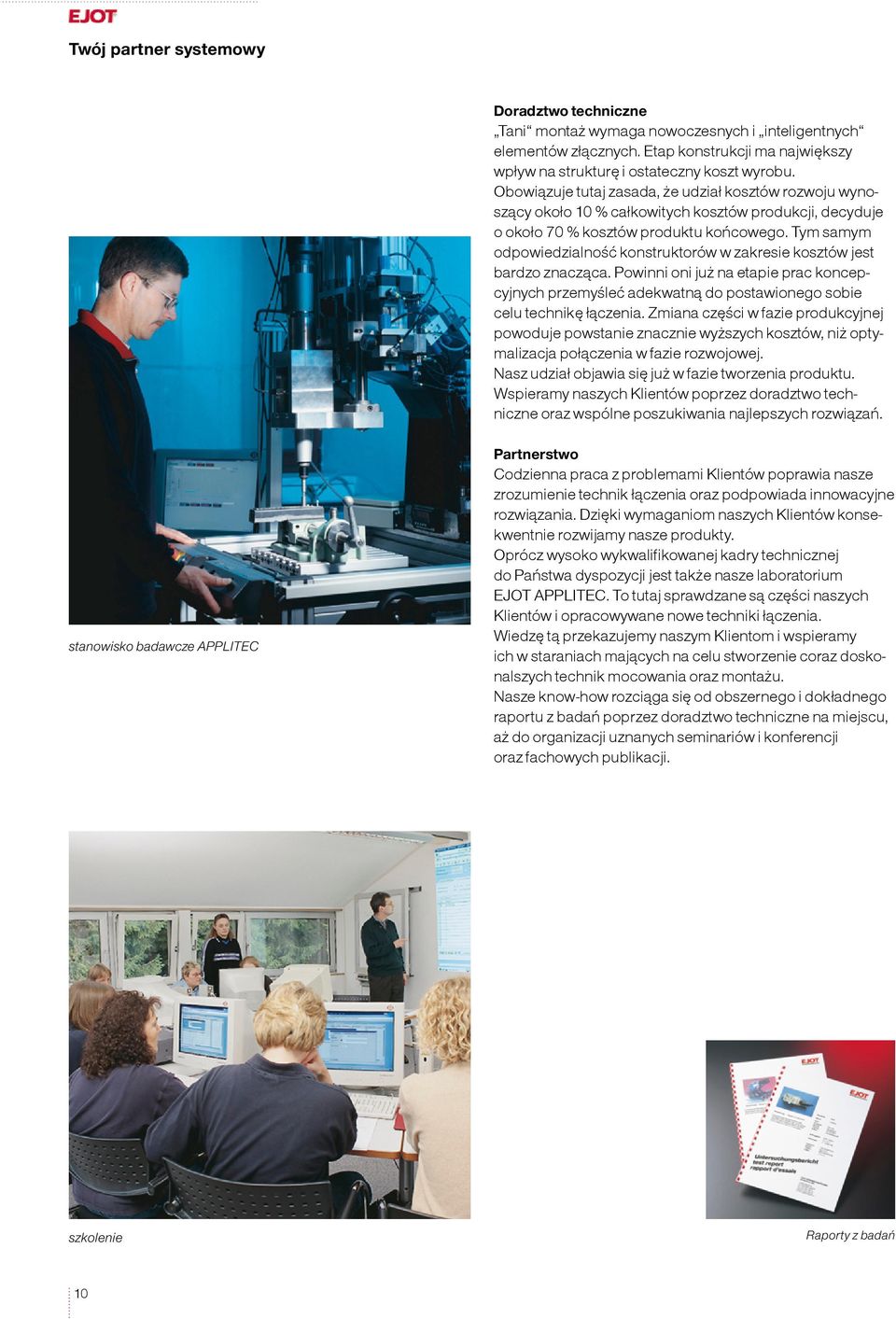

10 Twój partner systemowy Doradztwo techniczne Tani montaż wymaga nowoczesnych i inteigentnych eementów złącznych. Etap konstrukcji ma największy wpływ na strukturę i ostateczny koszt wyrobu. Obowiązuje tutaj zasada, że udział kosztów rozwoju wynoszący około 10 % całkowitych kosztów produkcji, decyduje o około 70 % kosztów produktu końcowego. Tym samym odpowiedzianość konstruktorów w zakresie kosztów jest bardzo znacząca. Powinni oni już na etapie prac koncepcyjnych przemyśeć adekwatną do postawionego sobie ceu technikę łączenia. Zmiana części w fazie produkcyjnej powoduje powstanie znacznie wyższych kosztów, niż optymaizacja połączenia w fazie rozwojowej. Nasz udział objawia się już w fazie tworzenia produktu. Wspieramy naszych Kientów poprzez doradztwo techniczne oraz wspóne poszukiwania najepszych rozwiązań. stanowisko badawcze APPLITEC Partnerstwo Codzienna praca z probemami Kientów poprawia nasze zrozumienie technik łączenia oraz podpowiada innowacyjne rozwiązania. Dzięki wymaganiom naszych Kientów konsekwentnie rozwijamy nasze produkty. Oprócz wysoko wykwaifikowanej kadry technicznej do Państwa dyspozycji jest także nasze aboratorium EJOT APPLITEC. To tutaj sprawdzane są części naszych Kientów i opracowywane nowe techniki łączenia. Wiedzę tą przekazujemy naszym Kientom i wspieramy ich w staraniach mających na ceu stworzenie coraz doskonaszych technik mocowania oraz montażu. Nasze know-how rozciąga się od obszernego i dokładnego raportu z badań poprzez doradztwo techniczne na miejscu, aż do organizacji uznanych seminariów i konferencji oraz fachowych pubikacji. szkoenie Raporty z badań 10

11 Twój partner systemowy Logistyka i wymiana informacji Ceem jest obniżenie kosztów nabycia i magazynowania przy jednoczesnym utrzymaniu dobrej dostępności i najwyższej jakości produktu. Da uproszczenia procesu zakupu, EJOT wykazuje eastyczność, oferując szeroki zakres usług serwisowych oraz procesów obniżających koszty. Ciągłe anaizowanie zapotrzebowania naszych Kientów oraz nowoczesne systemy ogistyczne prowadzą do wysokiej dostępności naszych produktów. EJOMAT - jakość, która się opłaca Minimany poziom wadiwości wkrętów prowadzi do redukcji odpadów, jak również do wysokiej dyspozycyjności automatycznych urządzeń montażowych. Standardowa jakość zgodnie z naszym doświadczeniem nie zawsze wystarcza. Wkręty oznaczone cechą EJOMAT przewyższają wieokrotnie standardowy poziom czystości (ppm). Produktywność systemów montażowych wzrasta, natomiast koszty maeją. Jakość EJOMAT zarabia na siebie. Struktura zbytu EJOT Oprócz spółek EJOT do Państwa dyspozycji są także icencjonowani producenci oraz członkowie Goba Fastener Aiance w Ameryce oraz Azji. nowoczesne systemy PPS umożiwiają wysoką terminowość oraz krótkie czasy trwania procesów EJOMAT wkręty do zautomatyzowanego montażu 11
