Kompleks ścianowy FL 16/40

Transkrypt

1 S Kompleks ścianowy FL 16/40 System wydobywczy oparty na kompleksie ścianowym FL16/40 stanowi idealne rozwiązanie dla kopalń o wysoce zróżnicowanych warunkach geologicznych. Dzięki zastosowaniu innowacyjnych rozwiązań umożliwia on płynną pracę w pokładach o wysokości od 1,6 m do 4 m.

2 Ko m p l e k s ś ci a no wy FL 16 / 4 0 K Kompleks ścianowy FL 16/40 produkowany przez FAMUR S.A. przeznaczony jest do szerokiego grona klientów, o zróżnicowanych wymaganiach co do parametrów elementów składowych kompleksu ścianowego. W skład kompleksu wchodzą: kombajn górniczy ścianowy FS 400, ścianowa obudowa zmechanizowana FAZOS 14/41-2x2830, ny przenośnik ścianowy PSZ-850 i podścianowy PPZ-850 z kruszarką kęsów KD-1600, ne urządzenie przekładkowe UPZP, wysokociśnieniowa instalacja zasilająca zmechanizowaną obudowę ścianową oraz wyposażenia elektrycznego wraz z systemem wizualizacji. Kompleks ścianowy FL 16/40 wyposażony jest w system umożliwiający monitorowanie i rejestrowanie w czasie rzeczywistym parametrów związanych funkcjonowaniem poszczególnych elementów składowych kompleksu. Odpowiednio przetworzone informacje obrazowane są także na powierzchni kopalni (np. u dyspozytora, osób kierownictwa i nadzoru) ułatwiając zarządzanie procesem wydobywczym. Dodatkowo wszystkie rejestrowane parametry mogą być wysyłane w czasie rzeczywistym do Centrum Diagnostycznego grupy FAMUR, gdzie zebrane dane poddawane są analizie przez zespół specjalistów. Celem prowadzonych analiz jest przewidywanie stanów przedawaryjnych, oraz raportowanie do centrum dyspozytorskiego kopalni.

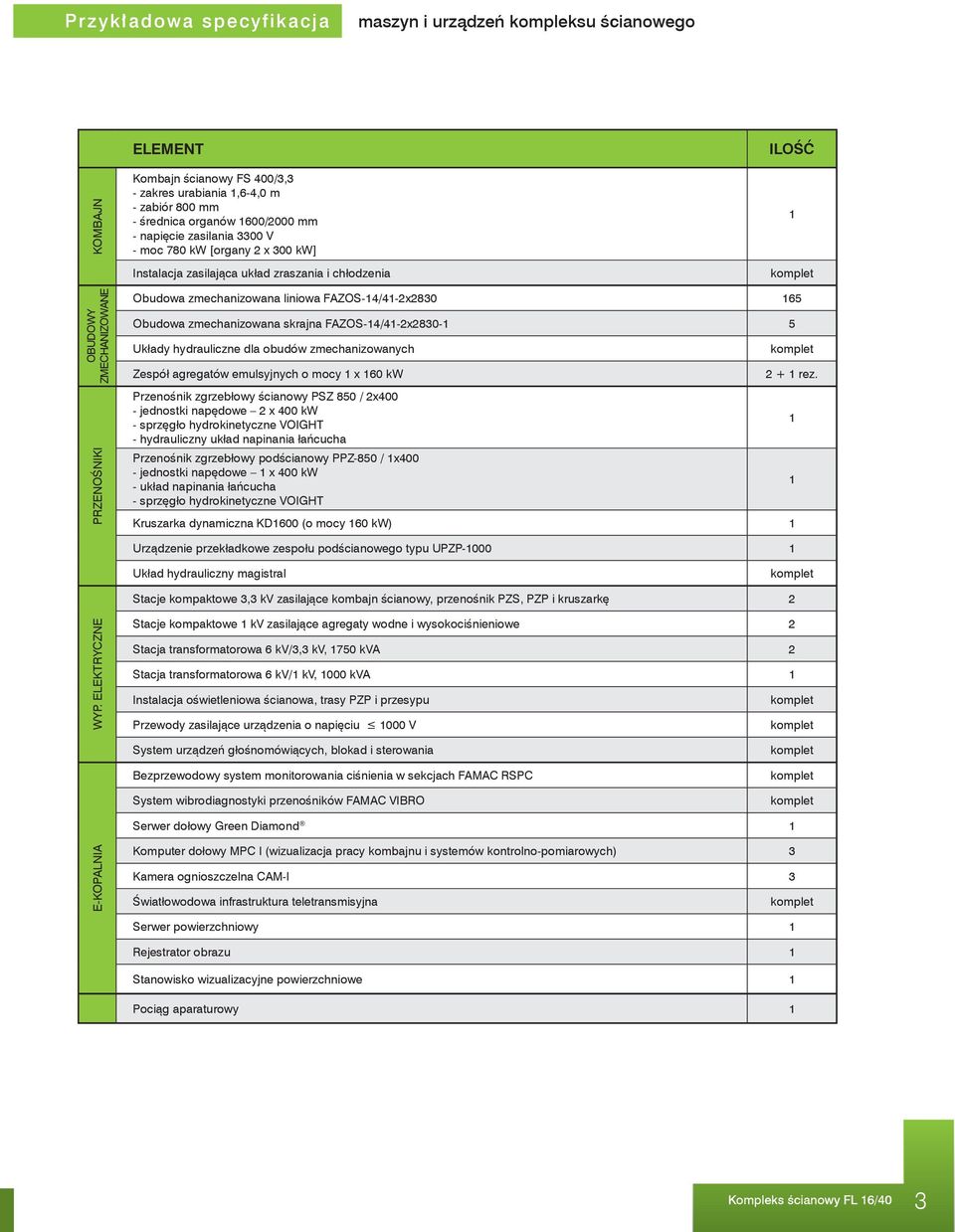

3 Przykładowa specyfikacja maszyn i urządzeń kompleksu ścianowego ELEMENT ILOŚĆ KOMBAJN Kombajn ścianowy FS 400/3,3 - zakres urabiania 1,6-4,0 m - zabiór 800 mm - średnica organów 1600/2000 mm - napięcie zasilania 3300 V - moc 780 kw [organy 2 x 300 kw] 1 Instalacja zasilająca układ zraszania i chłodzenia OBUDOWY ZMECHANIZOWANE PRZENOŚNIKI Obudowa zmechanizowana liniowa FAZOS-14/41-2x Obudowa zmechanizowana skrajna FAZOS-14/41-2x Układy hydrauliczne dla obudów zmechanizowanych Zespół agregatów emulsyjnych o mocy 1 x 160 kw Przenośnik zgrzebłowy ścianowy PSZ 850 / 2x400 - jednostki napędowe 2 x 400 kw - sprzęgło hydrokinetyczne VOIGHT - hydrauliczny układ napinania łańcucha Przenośnik zgrzebłowy podścianowy PPZ-850 / 1x400 - jednostki napędowe 1 x 400 kw - układ napinania łańcucha - sprzęgło hydrokinetyczne VOIGHT Kruszarka dynamiczna KD1600 (o mocy 160 kw) rez. 1 1 Urządzenie przekładkowe zespołu podścianowego typu UPZP Układ hydrauliczny magistral Stacje kompaktowe 3,3 kv zasilające kombajn ścianowy, przenośnik PZS, PZP i kruszarkę 2 WYP. ELEKTRYCZNE Stacje kompaktowe 1 kv zasilające agregaty wodne i wysokociśnieniowe 2 Stacja transformatorowa 6 kv/3,3 kv, 1750 kva 2 Stacja transformatorowa 6 kv/1 kv, 1000 kva 1 Instalacja oświetleniowa ścianowa, trasy PZP i przesypu Przewody zasilające urządzenia o napięciu 1000 V System urządzeń głośnomówiących, blokad i sterowania Bezprzewodowy system monitorowania ciśnienia w sekcjach FAMAC RSPC System wibrodiagnostyki przenośników FAMAC VIBRO Serwer dołowy Green Diamond 1 E-KOPALNIA Komputer dołowy MPC I (wizualizacja pracy kombajnu i systemów kontrolno-pomiarowych) 3 Kamera ognioszczelna CAM-I 3 Światłowodowa infrastruktura teletransmisyjna Serwer powierzchniowy 1 Rejestrator obrazu 1 Stanowisko wizualizacyjne powierzchniowe 1 Pociąg aparaturowy 1 Kompleks ścianowy FL 16/40 3

4 Kombajn ścianowy FS 400 FS-400 jest kombajnem ścianowym nowej generacji przeznaczonym do współpracy z wszystkimi typami przenośników o szerokości od 850 do 1200 mm z systemem posuwu Eicotrack lub Megatrac. Konstrukcja układu posuwu umożliwia uzyskanie różnych wysokości kombajnu bez zmiany kadłubów ciągnikowych. Kombajn jest przystosowany do współpracy z kruszarką oraz jest wyposażony w system sterowania FAMAC OPTI 5000 w wersji rozszerzonej z pełną diagnostyką i zintegrowanym sterowaniem radiowym. Kombajn zaprojektowany został w standardzie e-kopalnia. Oznacza to, iż posiada on zaawansowaną diagnostykę parametrów pracy z możliwością pełnego monitoringu jego pracy na powierzchni kopalni. ZALETY: konstrukcja modułowa umożliwiająca uzyskanie różnych wysokości urabiania oraz dostosowanie maszyny do różnych typów ZAKRES WYSOKOŚCI URABIANIA ŚREDNICE ORGANÓW URABIAJĄCYCH ZABIÓR FS 400 OD 1,6 DO 4,2 m min. 1600; max mm 800 mm MOŻLIWOŚĆ ZAGŁĘBIENIA ORGANU W SPĄG 260 mm dla Φ1600 systemu posuwu (W ZALEŻNOŚCI OD ORGANU) 335 mm dla Φ 2200 bardzo duży prześwit pod kombajnem PRĘDKOŚĆ OBROTOWA ORGANÓW URABIAJĄCYCH 42,3/35,3 min -1 ograniczenie maksymalnego wymiaru DOPUSZCZALNE POCHYLENIE WZDŁUŻNE 35 transportowego do 3 m. DOPUSZCZALNE POCHYLENIE POPRZECZNE - PO WZNIOSIE 20 każdy silnik napędu posuwu zasilany z własnego - PO UPADZIE 15 przemiennika częstotliwości układ energoelektroniczny przemiennika częstotliwości ze zwrotem energii do sieci MAX ZAINSTALOWANA MOC CAŁKOWITA MAX MOC PRZENOSZONA NA ORGAN URABIAJĄCY MAX MOC SILNIKA ELEKTRYCZNEGO NAPĘDU POSUWU 980 kw 400 kw 75 kw 2x15 kw ciągłe monitorowanie i wyświetlanie podstawowych parametrów pracy kombajnu na pilotach radiowych i pulpitach sterowania lokalnego obsługa serwisowa elementów wyposażenia elektrycznego tylko od strony kombajnu dwa niezależne układy hydrauliczne z możliwością awaryjnego zasilania jednego przez drugi układ automatycznego smarowania kluczowych węzłów kombajnu maskymalna prędkość posuwu: 33 m/min MOC SILNIKA ELEKTRYCZNEGO ZESPOŁU POMP HYDRAULICZNYCH SYSTEM POSUWU NAPIĘCIE ZASILANIA MAX SIŁA UCIĄGU MAX PRĘDKOŚĆ POSUWU - ROBOCZA - MANEWROWA WYDATEK WODY - DO ZRASZANIA WEWNĘTRZNEGO PRZEZ ORGANY URABIAJĄCE - UKŁĄD CHŁODZENIA CIŚNIENIE WODY - DO ZRASZANIA WEWNĘTRZNEGO PRZEZ ORGANY URABIAJĄCE - UKŁAD CHŁODZENIA MAX WYMIARY GABARYTOWE KOMBAJNU - DŁUGOŚĆ POMIĘDZY OSIAMI ORGANÓW URABIAJĄCYCH PRZY POZIOMO USTAWIONYCH RAMIONACH - SZEROKOŚĆ (BEZ UCHWYTU KABLA) - PRZEŚWIT - WYSOKOŚĆ DO SPĄGU MASA KOMBAJNU NA PRZENOŚNIKU EICOTRACK 1000 V 1140 V 3300 V 2 x 355 kn 11,4 m/min 27,3 m/min 120 dcm 3 /min 100 dcm 3 /min 2,0-6,0 MPa max. 1,5 MPa mm 2436 mm 545/631 mm 1230/1316 mm ~ 56,7 t Kombajn ścianowy FS400 4

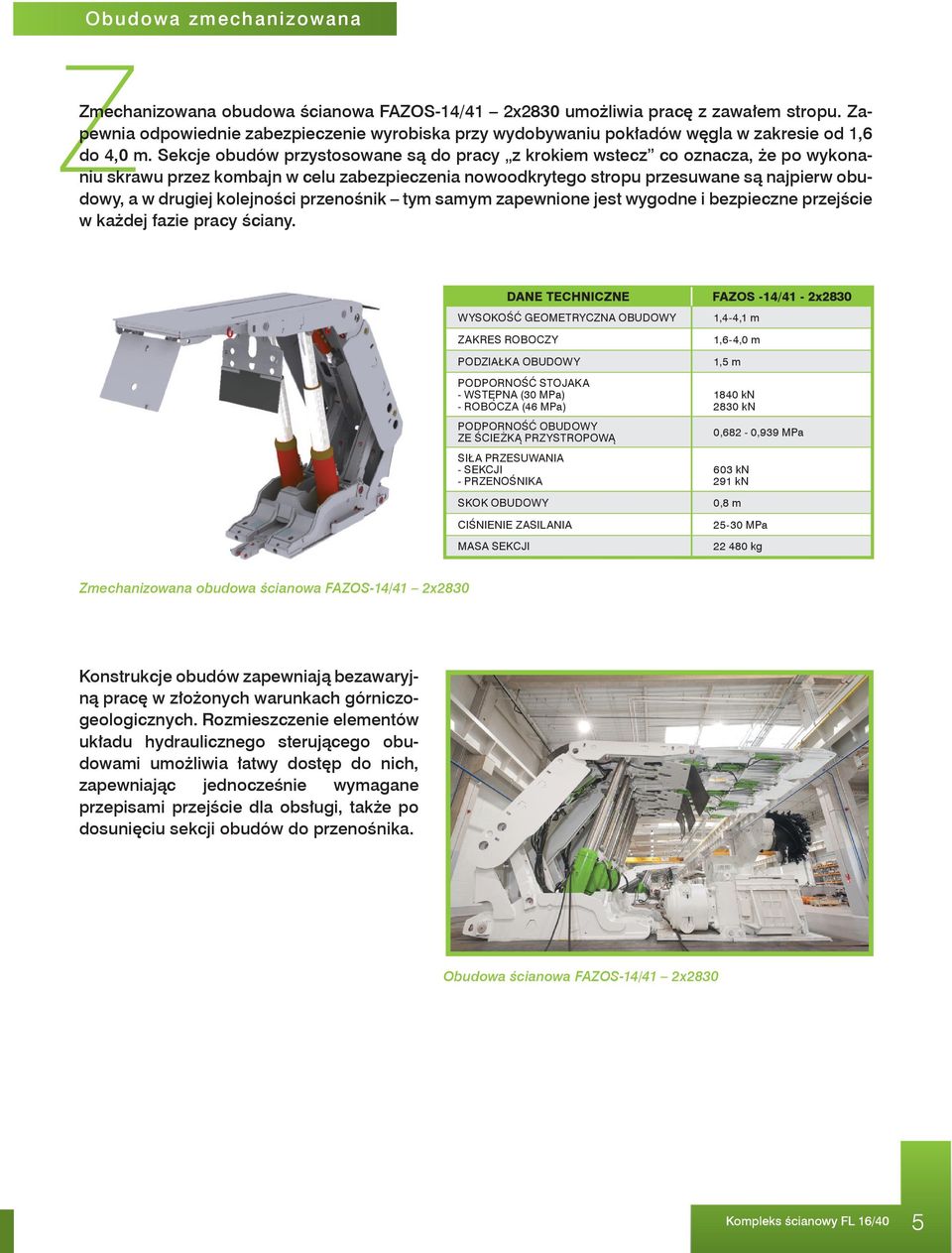

5 Obudowa zmechanizowana Zmechanizowana obudowa ścianowa FAZOS-14/41 2x2830 umożliwia pracę z zawałem stropu. Zapewnia odpowiednie zabezpieczenie wyrobiska przy wydobywaniu pokładów węgla w zakresie od 1,6 do 4,0 m. Sekcje obudów przystosowane są do pracy z krokiem wstecz co oznacza, że po wykonaniu skrawu przez kombajn w celu zabezpieczenia nowoodkrytego stropu przesuwane są najpierw obudowy, a w drugiej kolejności przenośnik tym samym zapewnione jest wygodne i bezpieczne przejście w każdej fazie pracy ściany. WYSOKOŚĆ GEOMETRYCZNA OBUDOWY ZAKRES ROBOCZY PODZIAŁKA OBUDOWY PODPORNOŚĆ STOJAKA - WSTĘPNA (30 MPa) - ROBOCZA (46 MPa) PODPORNOŚĆ OBUDOWY ZE ŚCIEŻKĄ PRZYSTROPOWĄ SIŁA PRZESUWANIA - SEKCJI - PRZENOŚNIKA SKOK OBUDOWY CIŚNIENIE ZASILANIA MASA SEKCJI FAZOS -14/41-2x2830 1,4-4,1 m 1,6-4,0 m 1,5 m 1840 kn 2830 kn 0,682-0,939 MPa 603 kn 291 kn 0,8 m MPa kg Zmechanizowana obudowa ścianowa FAZOS-14/41 2x2830 Konstrukcje obudów zapewniają bezawaryjną pracę w złożonych warunkach górniczogeologicznych. Rozmieszczenie elementów układu hydraulicznego sterującego obudowami umożliwia łatwy dostęp do nich, zapewniając jednocześnie wymagane przepisami przejście dla obsługi, także po dosunięciu sekcji obudów do przenośnika. Obudowa ścianowa FAZOS-14/41 2x2830 Kompleks ścianowy FL 16/40 5

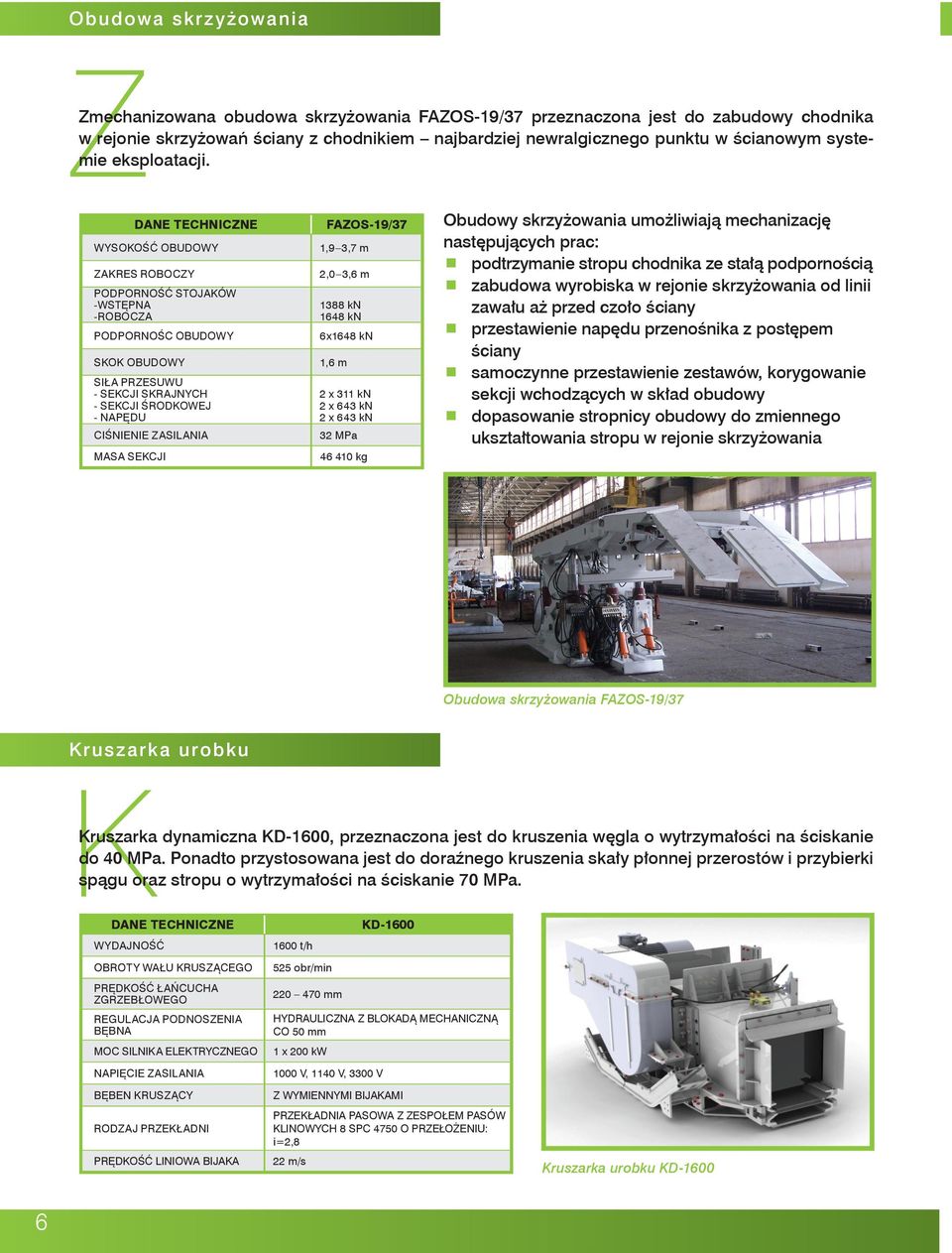

6 Obudowa skrzyżowania Zmechanizowana obudowa skrzyżowania FAZOS-19/37 przeznaczona jest do zabudowy chodnika w rejonie skrzyżowań ściany z chodnikiem najbardziej newralgicznego punktu w ścianowym systemie eksploatacji. WYSOKOŚĆ OBUDOWY ZAKRES ROBOCZY PODPORNOŚĆ STOJAKÓW -WSTĘPNA -ROBOCZA PODPORNOŚC OBUDOWY SKOK OBUDOWY SIŁA PRZESUWU - SEKCJI SKRAJNYCH - SEKCJI ŚRODKOWEJ - NAPĘDU CIŚNIENIE ZASILANIA MASA SEKCJI FAZOS-19/37 1,9 3,7 m 2,0 3,6 m 1388 kn 1648 kn 6x1648 kn 1,6 m 2 x 311 kn 2 x 643 kn 2 x 643 kn 32 MPa kg Obudowy skrzyżowania umożliwiają mechanizację następujących prac: podtrzymanie stropu chodnika ze stałą podpornością zabudowa wyrobiska w rejonie skrzyżowania od linii zawału aż przed czoło ściany przestawienie napędu przenośnika z postępem ściany samoczynne przestawienie zestawów, korygowanie sekcji wchodzących w skład obudowy dopasowanie stropnicy obudowy do zmiennego ukształtowania stropu w rejonie skrzyżowania Obudowa skrzyżowania FAZOS-19/37 Kruszarka urobku Kruszarka dynamiczna KD-1600, przeznaczona jest do kruszenia węgla o wytrzymałości na ściskanie do 40 MPa. Ponadto przystosowana jest do doraźnego kruszenia skały płonnej przerostów i przybierki spągu oraz stropu o wytrzymałości na ściskanie 70 MPa. WYDAJNOŚĆ 1600 t/h KD-1600 OBROTY WAŁU KRUSZĄCEGO PRĘDKOŚĆ ŁAŃCUCHA ZGRZEBŁOWEGO REGULACJA PODNOSZENIA BĘBNA MOC SILNIKA ELEKTRYCZNEGO NAPIĘCIE ZASILANIA BĘBEN KRUSZĄCY RODZAJ PRZEKŁADNI PRĘDKOŚĆ LINIOWA BIJAKA 525 obr/min mm HYDRAULICZNA Z BLOKADĄ MECHANICZNĄ CO 50 mm 1 x 200 kw 1000 V, 1140 V, 3300 V Z WYMIENNYMI BIJAKAMI PRZEKŁADNIA PASOWA Z ZESPOŁEM PASÓW KLINOWYCH 8 SPC 4750 O PRZEŁOŻENIU: i=2,8 22 m/s Kruszarka urobku KD

7 Przenośnik zgrzebłowy ścianowy Przenośnik zgrzebłowy ścianowy typu PSZ-850 dostosowany jest do współpracy z kombajnem FS 400 i obudową zmechanizowaną FAZOS 14/41-2x2830. ZALETY: możliwość konfiguracji na prawy i lewy ocios czołowy i boczny montaż i demontaż gwiazd bez konieczności zdejmowania jednostki napędowej napęd zwrotny umożliwia urabianie bezwnękowe i bez odjazdu płyta spągowa zespołu podbudowy napędu wysypowego przystosowana do połączenia na sztywno z trasą napędu wysypowego wraz z przemieszczaniem przenosnika podścianowego zgrzebłowego, z możliwością zabudowy dwóch prostopadłych lub jednej prostopadłej i jednej równoległej jednostki napędowej konstrukcja korpusu napędu i zespołu gwiazdy napędowej umożliwia olejowe smarowanie łożysk wału napędowego Przenośnik zgrzebłowy ścianowy typu PSZ-850 PSZ-850 DŁUGOŚĆ PRZENOŚNIKA do 350 m WYDAJNOŚĆ SZCZYTOWA do 1200 t/h PRĘDKOŚĆ ŁAŃCUCHA ZGRZEBŁOWEGO 0-1,3 m/s JEDNOSTKI NAPĘDOWE 2 x 400 kw NAPĘD WYSYPOWY KRZYŻOWY (SYMETRYCZNY), BOCZNY, CZOŁOWY ILOŚĆ JEDNOSTEK NAPĘDOWYCH 2 WIELKOŚC PRZEKŁADNI WG RAGN 25 PRZEKŁADNIE KĄTOWE WG RAGN TYP SPRZĘGŁA ŁAŃCUCH ZGRZEBŁOWY HYDRODYNAMICZNE VOIGHT 34 X 126 PŁASKI ILOŚĆ NITEK ŁAŃCUCHA 2 PRACA PRZENOŚNIKA NA POCHYLNIACH : - W PŁASZCZYŹNIE POPRZECZNEJ - W PŁASZCZYŹNIE PODŁUŻNEJ SPOSÓB NAPINANIA ANIA ŁAŃCUCHA SYSTEM POSUWU KOMBAJNU RYNNY TRASY ± 15 ± 25 UKŁAD NAPINAJĄCY ZABUDOWANY PRZY SPRZĘGLE NA NAPĘDZIE ZWROTNYM I WYSYPOWYM, YP WYM, WYKORZYSTUJĄCY SILNIKI HYDRAULICZNE Z HAMULCEM EICOTRACK 1500, PROFIL E265, ZAMKNIĘTE OD DOŁU, CZŁONY INSPEKCYJNE N CO PIĄTA RYNNA trójwymiarowy model przenośnika zgrzebłowego ścianowego typu PSZ-850 Kompleks ścianowy FL 16/40 7

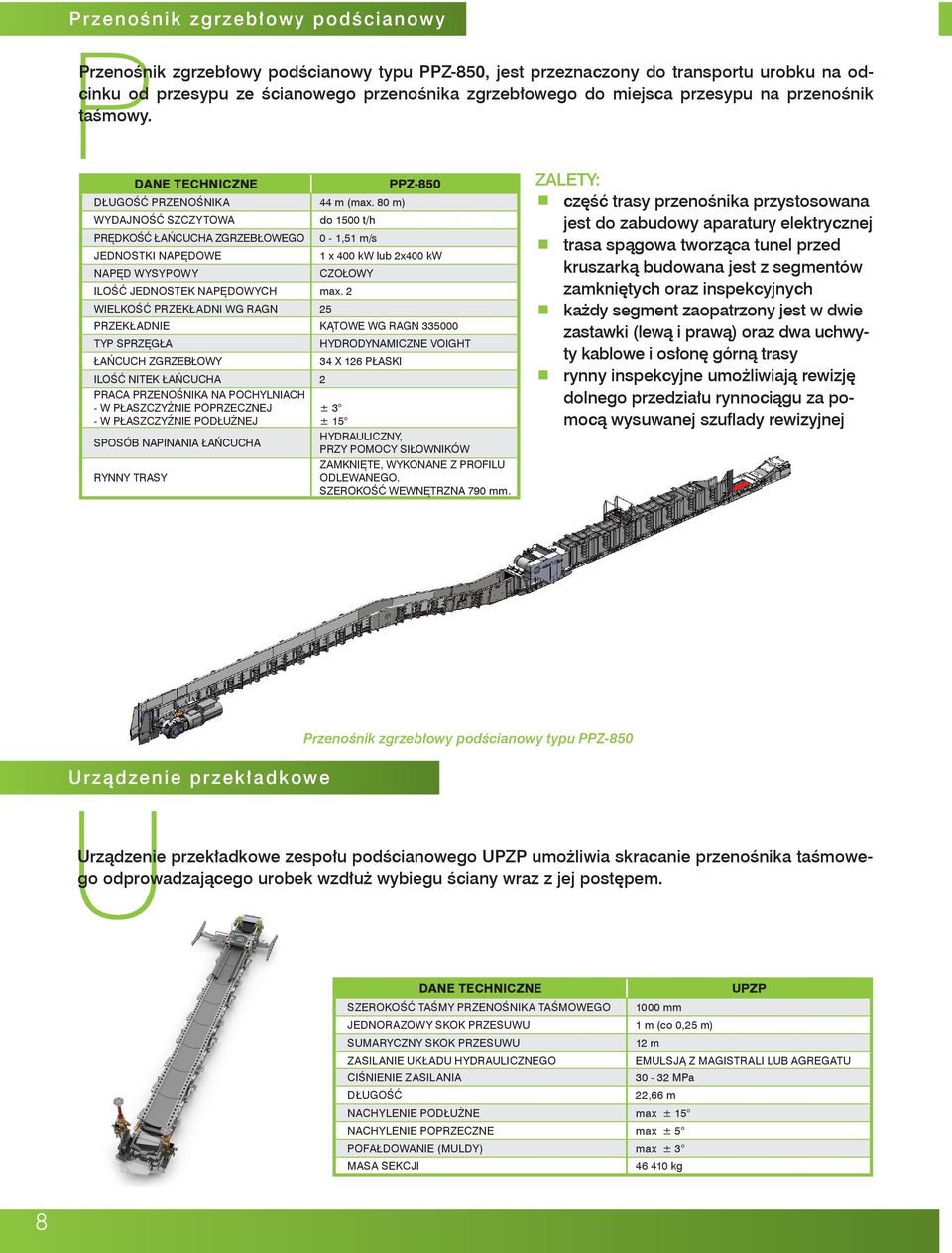

8 Przenośnik zgrzebłowy podścianowy Przenośnik zgrzebłowy podścianowy typu PPZ-850, jest przeznaczony do transportu urobku na odcinku od przesypu ze ścianowego przenośnika zgrzebłowego do miejsca przesypu na przenośnik taśmowy. PPZ-850 DŁUGOŚĆ PRZENOŚNIKA 44 m (max. 80 m) WYDAJNOŚĆ SZCZYTOWA do 1500 t/h PRĘDKOŚĆ ŁAŃCUCHA ZGRZEBŁOWEGO 0-1,51 m/s JEDNOSTKI NAPĘDOWE 1 x 400 kw lub 2x400 kw NAPĘD WYSYPOWY CZOŁOWY ILOŚĆ JEDNOSTEK NAPĘDOWYCH max. 2 WIELKOŚĆ PRZEKŁADNI WG RAGN 25 PRZEKŁADNIE KĄTOWE WG RAGN TYP SPRZĘGŁA HYDRODYNAMICZNE VOIGHT ŁAŃCUCH ZGRZEBŁOWY 34 X 126 PŁASKI ILOŚĆ NITEK ŁAŃCUCHA 2 PRACA PRZENOŚNIKA NA POCHYLNIACH - W PŁASZCZYŹNIE POPRZECZNEJ - W PŁASZCZYŹNIE PODŁUŻNEJ SPOSÓB NAPINANIA ŁAŃCUCHA RYNNY TRASY ± 3 ± 15 HYDRAULICZNY, PRZY POMOCY SIŁOWNIKÓW ZAMKNIĘTE, WYKONANE Z PROFILU ODLEWANEGO. SZEROKOŚĆ WEWNĘTRZNA 790 mm. ZALETY: część trasy przenośnika przystosowana jest do zabudowy aparatury elektrycznej trasa spągowa tworząca tunel przed kruszarką budowana jest z segmentów zamkniętych oraz inspekcyjnych każdy segment zaopatrzony jest w dwie zastawki (lewą i prawą) oraz dwa uchwyty kablowe i osłonę górną trasy rynny inspekcyjne umożliwiają rewizję dolnego przedziału rynnociągu za pomocą wysuwanej szuflady rewizyjnej Urządzenie przekładkowe Przenośnik zgrzebłowy podścianowy typu PPZ-850 Urządzenie przekładkowe zespołu podścianowego UPZP umożliwia skracanie przenośnika taśmowego odprowadzającego urobek wzdłuż wybiegu ściany wraz z jej postępem. UPZP SZEROKOŚĆ TAŚMY PRZENOŚNIKA TAŚMOWEGO 1000 mm JEDNORAZOWY SKOK PRZESUWU 1 m (co 0,25 m) SUMARYCZNY SKOK PRZESUWU 12 m ZASILANIE UKŁADU HYDRAULICZNEGO EMULSJĄ Z MAGISTRALI LUB AGREGATU CIŚNIENIE ZASILANIA MPa DŁUGOŚĆ 22,66 m NACHYLENIE PODŁUŻNE max ± 15 NACHYLENIE POPRZECZNE max ± 5 POFAŁDOWANIE (MULDY) max ± 3 MASA SEKCJI kg 8

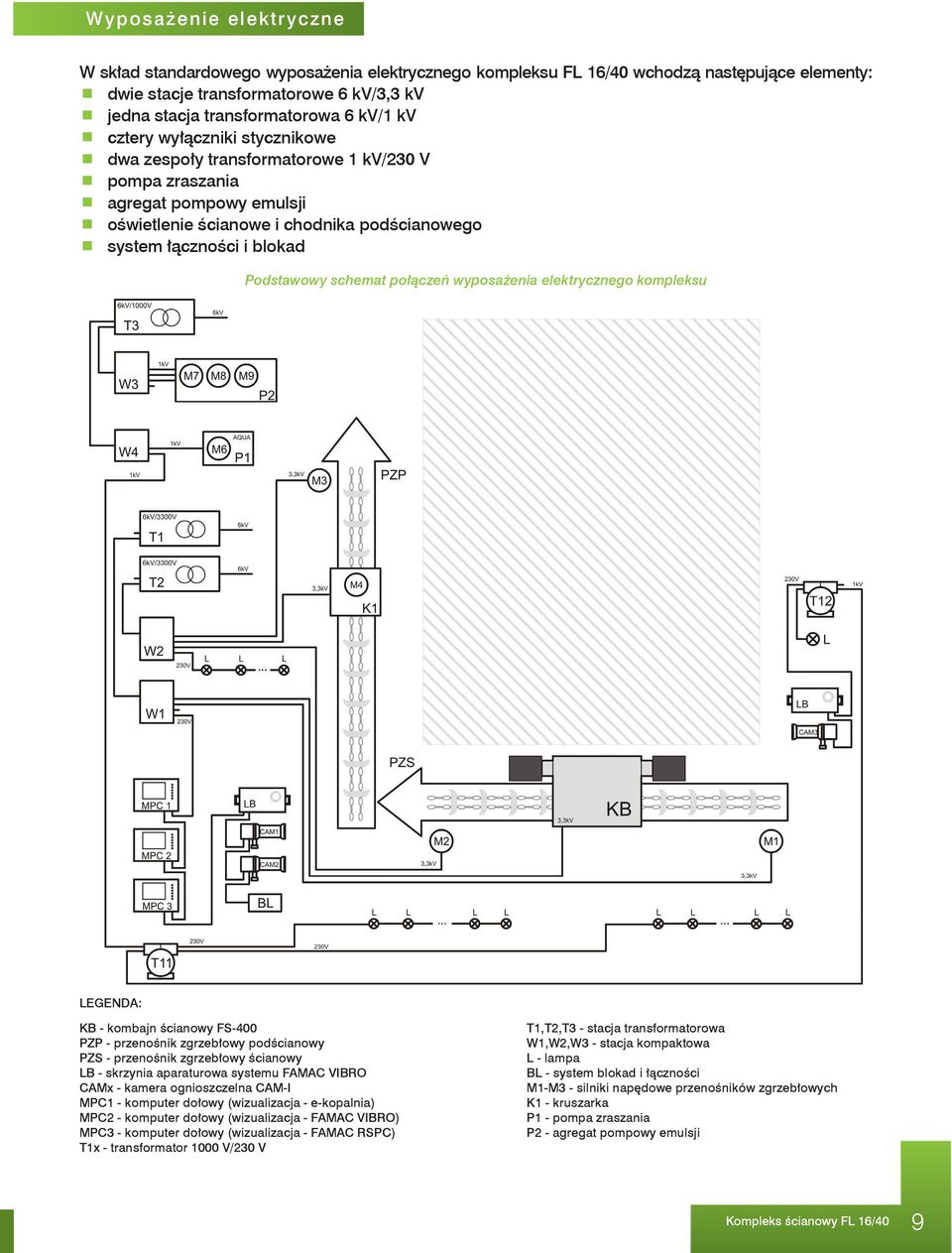

9 Wyposażenie elektryczne W skład standardowego wyposażenia elektrycznego kompleksu FL 16/40 wchodzą następujące elementy: dwie stacje transformatorowe 6 kv/3,3 kv jedna stacja transformatorowa 6 kv/1 kv cztery wyłączniki stycznikowe dwa zespoły transformatorowe 1 kv/230 V pompa zraszania agregat pompowy emulsji oświetlenie ścianowe i chodnika podścianowego system łączności i blokad Podstawowy schemat połączeń wyposażenia elektrycznego kompleksu LEGENDA: KB - kombajn ścianowy FS-400 PZP - przenośnik zgrzebłowy podścianowy PZS - przenośnik zgrzebłowy ścianowy LB - skrzynia aparaturowa systemu FAMAC VIBRO CAMx - kamera ognioszczelna CAM-I MPC1 - komputer dołowy (wizualizacja - e-kopalnia) MPC2 - komputer dołowy (wizualizacja - FAMAC VIBRO) MPC3 - komputer dołowy (wizualizacja - FAMAC RSPC) T1x - transformator 1000 V/230 V T1,T2,T3 - stacja transformatorowa W1,W2,W3 - stacja kompaktowa L - lampa BL - system blokad i łączności M1-M3 - silniki napędowe przenośników zgrzebłowych K1 - kruszarka P1 - pompa zraszania P2 - agregat pompowy emulsji Kompleks ścianowy FL 16/40 9

10 e-kopalnia e-kopalnia to nadrzędny system zarządzania eksploatacją węgla od przodka ścianowego na powierzchnię kopalni. Stanowi on rodzinę rozwiązań mających na celu kompleksowy nadzór nad procesem wydobywczym. Dzięki e-kopalni możliwa jest wizualizacja, diagnostyka oraz sterowanie procesem wydobywczym. Elementy wchodzące w skład e-kopalni zostały zaprojektowane w sposób umożliwiający zarówno pracę z własnym systemem nadrzędnym tworząc w efekcie system e-kopalna, jak również umożliwiający pracę jako system autonomiczny. Dzięki oparciu transmisji na standardach powszechnie stosowanych w przemyśle oraz dzięki szerokiej ofercie konwerterów transmisji, możliwe jest przyłączenie dowolnego z elementów e-kopalni do istniejących dotychczas na kopalni systemów nadzorczych, firm obcych. System e-kopalnia integruje różnego rodzaju podsystemy w celu utworzenia jednego, spójnego systemu nadzorczego, dającego kontrolę nad procesem wydobywczym. Transmisja danych w sieci systemu e-kopalnia przesyłana jest w popularnym protokole TCP/IP, dzięki czemu dane z systemu e-kopalnia po wyprowadzeniu na powierzchnię kopalni mogą zostać udostępnione na dowolnym komputerze PC podłączonym do kopalnianej, lokalnej sieci komputerowej, w postaci czytelnej i intuicyjnej aplikacji wizualizacynej. przykładowy ekran wizualizacyjny systemu e-kopalnia Podstawowy schemat połączeń systemu e-kopalnia dla kompleksu FL 16/40 LEGEND: EEB - skrzynia elektryczna kombajnu FS-200 EES - skrzynia sterownicza kombajnu FS-200 PZP - przenośnik zgrzebłowy podścianowy PZS - przenośnik zgrzebłowy ścianowy LB - Local Box - skrzynia aparaturowa systemu FAMAC VIBRO ET/OP - isrobezpieczne switche ethernetowe CAMx - kamera ognioszczelna CAM-I MPC1 - komputer dołowy (wizualizacja - e-kopalnia) MPC2 - komputer dołowy (wizualizacja - FAMAC VIBRO) MPC3 - komputer dołowy (wizualizacja - FAMAC RSPC) GD - serwer dołowy Green Diamond IPS - czujnik ciśnienia w stojakach (system RSPC) IPI - wskaźnik ciśnienia (system RSPC) IPI-T - nadajnik sieci RSPC O.. - światłowód M.. - skrętka miedziana 10

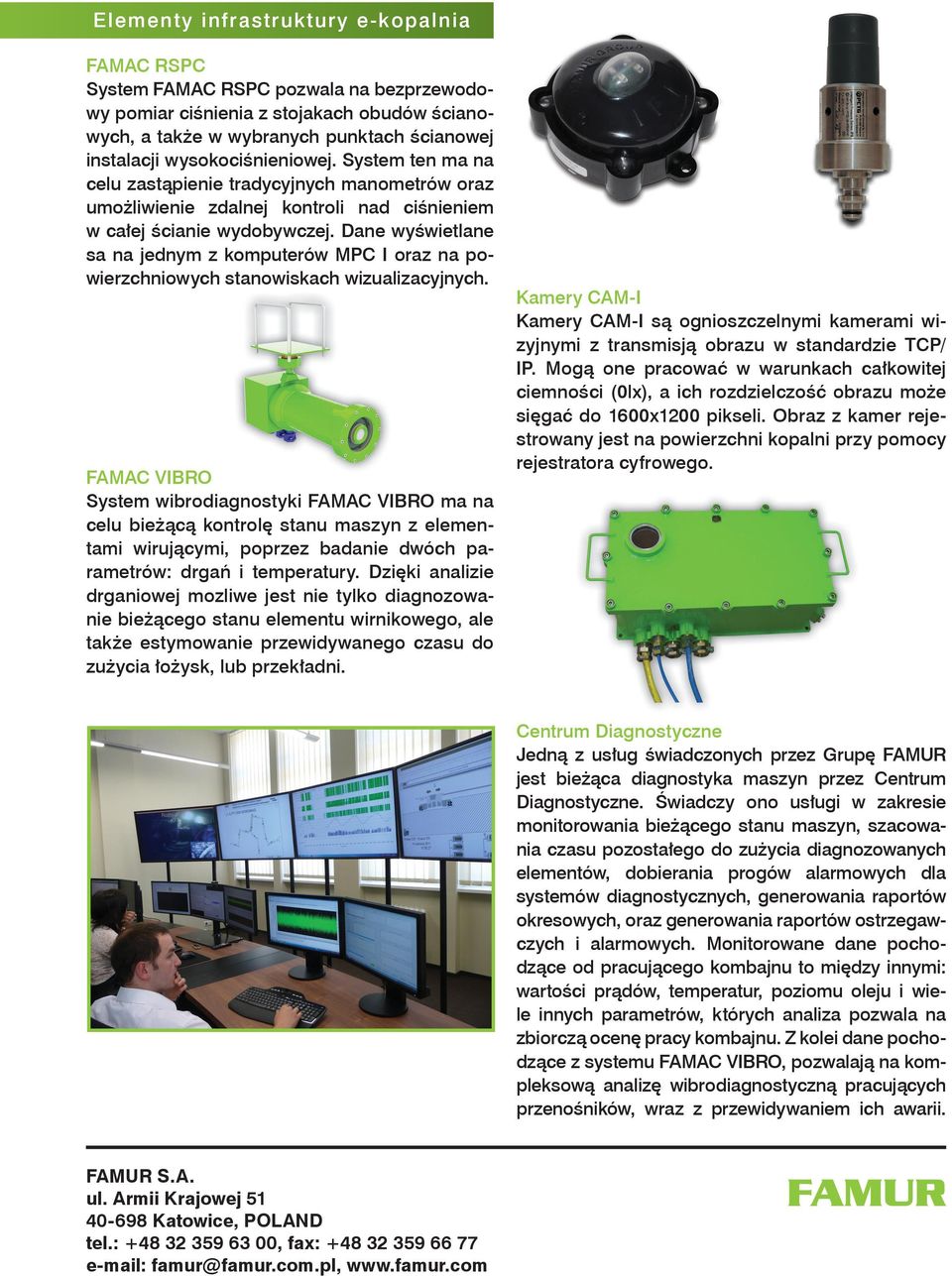

11 Elementy infrastruktury e-kopalnia Green Diamond Jest on dołowym serwerem sieciowym. Mającym na celu lokalną archiwizację pełnych danych z kompleksu ścianowego na macierzy dyskowej, oraz analizę danych pomiarowych. Dzięki pełnej klawiaturze QWERTY oraz urządzeniu wskazującemu (trackball) umożliwia on także konfigurację wybranych parametrów, elementów systemu e-kopalnia. MPC-I Jest on dołowym komputerem wizualizacyjnym. Dzięki wykonaniu ognioszczelnemu możliwa jest jego zabudowa tuż przy samej ścianie wydobywczej. Punkty dostępowe sieci ethernetowej Są to switche ethernetowe pozwalające na rozgałęzianie sygnałów sieciowych oraz na konwersję transmisji pomiędzy transmisją przy pomocy skrętki miedzianej, a transmisja świałowodową. Stelaż zapasu kabla Pozwala on na bieżące zwijanie kabla światłowodowego wraz z postępem ściany wydobywczej. Montowany jest on na pociągu aparaturowym. Ma on na celu zabezpieczenie kabla przed uszkodzeniem. Stelaż posiada demontowalny, wymienialny bęben, co umożliwia skracanie światłowodów podzielonych na krótsze odcinki i wywiezienie ich w bezpieczne miejsce, bez konieczności jego rozwijania z bębna. Infrastruktura swiatlowodowa Szkielet dołowej sieci teleinformatycznej tworzą trakty światłowodowe oparte na światłowodach. Zastosowane kable światłowodowe mogą wytrzymać ciężar swobodnie zwisającego odcinka kabla o długości ponad 1km, przez co idealnie nadają się do montażu w szybach kopalnianych. Do łączenia światłowodów zastosowano złącza soczewkowe REBC, dzięki którym uzyskano szczególnie dużą odporność na zabrudzenia, oraz hermetyczność samego połączenia światłowodowego. W razie zabrudzenia złącza REBC, czyszczenie odbywa się przez zwykłe przemycie wodą i przetarcie szmatką,co znacznie ułatwia proces serwisowania, wrazie nieodpowiedniego użytkowania. Kompleks ścianowy FL 16/40 11

12 Elementy infrastruktury e-kopalnia FAMAC RSPC System FAMAC RSPC pozwala na bezprzewodowy pomiar ciśnienia z stojakach obudów ścianowych, a także w wybranych punktach ścianowej instalacji wysokociśnieniowej. System ten ma na celu zastąpienie tradycyjnych manometrów oraz umożliwienie zdalnej kontroli nad ciśnieniem w całej ścianie wydobywczej. Dane wyświetlane sa na jednym z komputerów MPC I oraz na powierzchniowych stanowiskach wizualizacyjnych. FAMAC VIBRO System wibrodiagnostyki FAMAC VIBRO ma na celu bieżącą kontrolę stanu maszyn z elementami wirującymi, poprzez badanie dwóch parametrów: drgań i temperatury. Dzięki analizie drganiowej mozliwe jest nie tylko diagnozowanie bieżącego stanu elementu wirnikowego, ale także estymowanie przewidywanego czasu do zużycia łożysk, lub przekładni. Kamery CAM-I Kamery CAM-I są ognioszczelnymi kamerami wizyjnymi z transmisją obrazu w standardzie TCP/ IP. Mogą one pracować w warunkach całkowitej ciemności (0lx), a ich rozdzielczość obrazu może sięgać do 1600x1200 pikseli. Obraz z kamer rejestrowany jest na powierzchni kopalni przy pomocy rejestratora cyfrowego. Centrum Diagnostyczne Jedną z usług świadczonych przez Grupę FAMUR jest bieżąca diagnostyka maszyn przez Centrum Diagnostyczne. Świadczy ono usługi w zakresie monitorowania bieżącego stanu maszyn, szacowania czasu pozostałego do zużycia diagnozowanych elementów, dobierania progów alarmowych dla systemów diagnostycznych, generowania raportów okresowych, oraz generowania raportów ostrzegawczych i alarmowych. Monitorowane dane pochodzące od pracującego kombajnu to między innymi: wartości prądów, temperatur, poziomu oleju i wiele innych parametrów, których analiza pozwala na zbiorczą ocenę pracy kombajnu. Z kolei dane pochodzące z systemu FAMAC VIBRO, pozwalają na kompleksową analizę wibrodiagnostyczną pracujących przenośników, wraz z przewidywaniem ich awarii. FAMUR S.A. ul. Armii Krajowej Katowice, POLAND tel.: , fax: famur@famur.com.pl,
