System NetMan Sterowanie rozłącznikami wnętrzowymi i napowietrznymi średniego napięcia

Transkrypt

1 System NetMan Sterowanie rozłącznikami wnętrzowymi i napowietrznymi średniego napięcia Sposób na poprawę wskaźników SAIDI/SAIFI

2 2

3 Spis treści System NetMan 4 Cyfrowa łączność radiowa 4 Modem radiowy 6 Koncentrator NetMan-CCU 6 Urządzenie Netcon Urządzenie NMS 100 NC 7 Urządzenie NMS 100 1SW sterowanie zewnętrznym napędem 8 Urządzenie NMS 100 2SW sterowanie zewnętrznymi napędami 8 Urządzenie NMS 100 3SW - sterowanie zewnętrznymi napędami 9 Urządzenie NMS 100 Master/Slave - sterowanie większą ilością zewnętrznych napędów 9 Urządzenie NetMan-Repeater 10 3

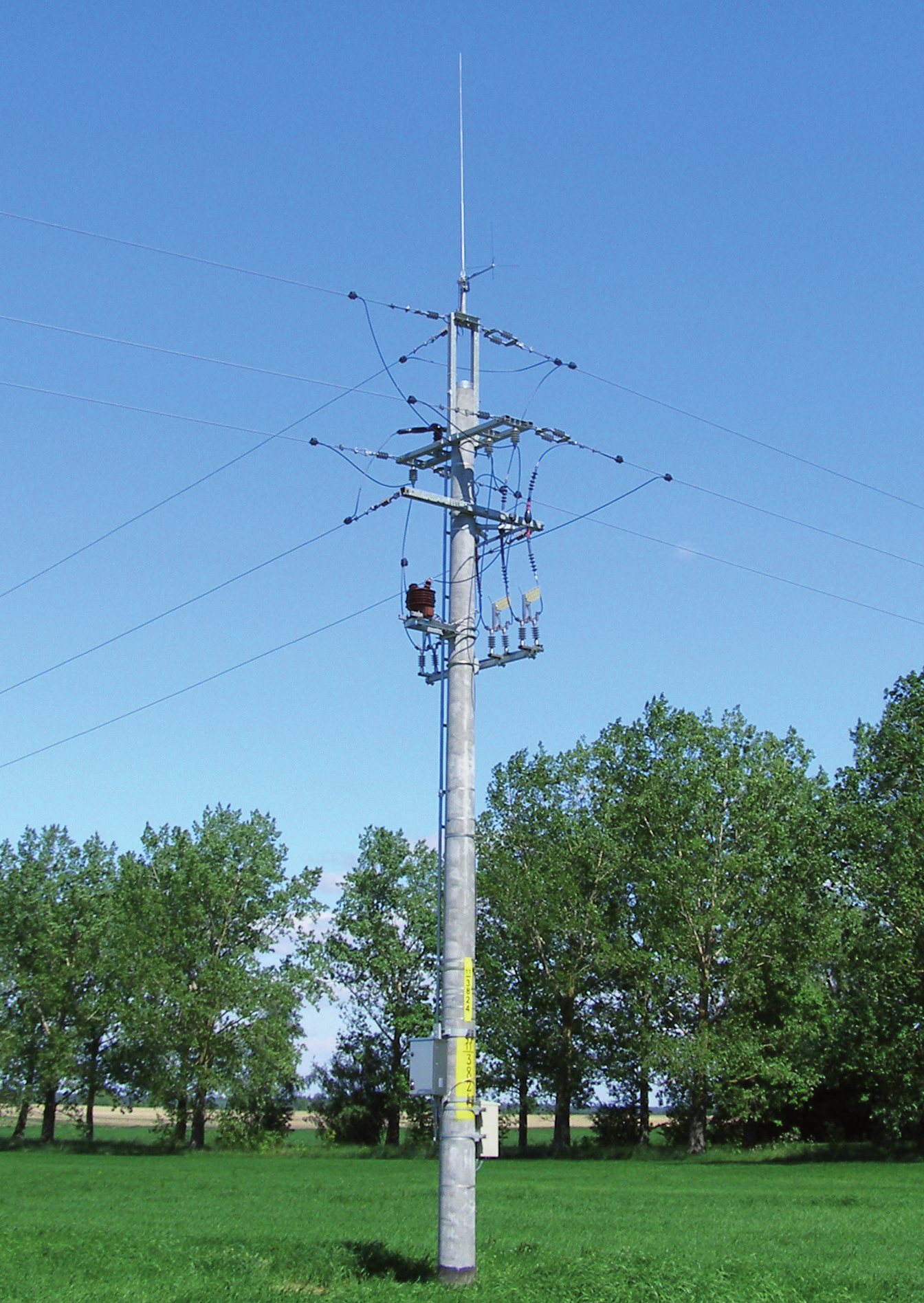

4 System NetMan Oszczędności w kosztach dostarczania energii elektrycznej System NetMan został specjalnie zaprojektowany do sterowania i monitorowania różnymi typami urządzeń w sieciach dystrybucyjnych średniego napięcia, tj. rozłączniki napowietrzne i wnętrzowe, reklozery, rozdzielnice. Urządzenia system NetMan współpracują z szeroką gamą urządzeń wykonawczych różnych producentów dla stacji napowietrznych i wnętrzowych średniego napięcia. Obecnie system NetMan został zmodyfikowany o nowe urządzenia typu Netcon 100 i NMS100 NC. Natomiast zakończono produkcję urządzeń typu NMG210 i NME200. Komunikacja pomiędzy urządzeniami realizowana jest poprzez cyfrową łączność radiową w wydzielonym kanale częstotliwości. Łączność ta zapewnia pewne i szybkie przesyłanie poleceń i potwierdzeń z odwzorowaniem nowych stanów urządzeń. Urządzenia systemu NetMan spełniają wysokie wymagania eksploatacyjne, pracując w wielu krajach i w różnych strefach klimatycznych. Ponad 20 letnie doświadczenie z eksploatacji tego systemu przyczynia się do udoskonalenia urządzeń i przystosowania ich do nowych wymagań klientów. W Polsce systemy NetMan eksploatowane są od 2001 roku. Obecnie oferowany system składa się z koncentratora NetMan-CCU (w skrócie NM-CCU) i z urządzeń wykonawczych NMS100 w różnych wersjach NMS100 NC i Netcon100. Cyfrowa łączność radiowa Łączność systemu NetMan realizowana jest w wydzielonym jednym kanale simpleksowym. Łączność w systemie NetMan uaktywniana jest wykonaniem polecenia lub wystąpieniem jakiegokolwiek zdarzenia w urządzeniach wykonawczych. Oznacza to, że jakakolwiek zmiana statusu danego urządzenia (np. zanik napięcia sieci) natychmiast jest przesyłana do koncentratora i odwzorowana w systemie SCADA. Łączność pomiędzy urządzeniami również jest nawiązywana w momencie automatycznej samokontroli całego systemu. Takie rozwiązanie łączności ogranicza do minimum komunikację radiową i jest bardziej efektywne od łączności opartej na ciągłym odpytywaniu, w której koncentrator stale odpytuje urządzenia wykonawcze, a tym samym, aktualizacja statusu danego urządzenia jest ograniczona możliwościami sekwencji odpytywania, co wpływa również na czas aktualizacji zmiany w systemie SCADA. Łączność w systemie NetMan jest znacząco szybsza niż w systemach ciągłego odpytywania. Wszystkie urządzenia systemu NetMan posiadają własny niepowtarzalny numer identyfikacyjny, co zapewnia bezpieczeństwo w wykonywaniu poleceń i przekazywaniu informacji o zmianie stanu. Wszystkie urządzenia wykonawcze w systemie NetMan mogą pełnić funkcję przekaźników radiowych, czyli przekazywać komunikaty radiowe do dalej położonych urządzeń, co zwiększa zasięg radiowy systemu NetMan. W funkcji przekaźnikowej nie ma ograniczeń ilości urządzeń, do których przesyłane są komunikaty. Łączność radiowa pomiędzy koncentratorem a danym urządzeniem wykonawczym może być nawiązana w jednej z dwóch zaprojektowanych ścieżek łączności: podstawowej lub alternatywnej. Ścieżki te tak są projektowane, by zapewnić prawidłową pracę urządzeń i jak największy zasięg łączności. Jeśli urządzenie nie może nawiązać łączności z koncentratorem NM-CCU w ścieżce podstawowe (A), to w takim przypadku próbuje nawiązać łączność w ścieżce alternatywnej (B). Na rysunku 1 urządzenie wykonawcze oznaczone jako RTU5 komunikuje się z koncentratorem NM-CCU1 w ścieżce (A) poprzez RTU3, a w ścieżce alternatywnej poprzez RTU4 i RTU2. Każde urządzenie wykonawcze obsługiwane jest wyłącznie przez jeden wybrany koncentrator, ale funkcja przekaźnikowa tych urządzeń może być wykorzystywana przez inne koncentratory (maksymalnie NM-CCU1 NM-CCU3 4). NM-CCU2 RTU 4 RTU23 Ścieżka alternatywna dla RTU5 RTU 3 RTU 1 RTU 5 RTU 6 Rysunek1. Łączność w systemie NetMan RTU 7 4

5 5

6 Modem radiowy W nowych urządzeniach systemu NetMan zastosowany jest modem radiowy RNI12v2. Jedynie w urządzeniu NetMan-Repeater zastosowany jest inny modem typu RNO301v2. Wymienione modemy radiowe mogą być wykorzystywane wyłącznie w komunikacji systemu NetMan. Radio Koncentrator: Urządzenia wykonawcze: Zakres częstotliwości: RNI12v2 RNI12v2 i RNO301v2 VHF: MHz UHF: MHz MHz MHz MHz 100 mw 5.0 W lepiej niż 114 dbm 165x113x40 mm 0,6 kg IP50 Moc wyjściowa: Czułość odbiornika: radia: Masa Stopień ochrony: Temperatura pracy: -400C do +600C Napięcie zasilania: 12 VDC Koncentrator NetMan-CCU Koncentrator NetMan-CCU jest jednostką nadzorującą pracą wszystkich urządzeń wykonawczych (stacji obiektowych) systemu NetMan. Koncentrator zazwyczaj instalowany jest w Rejonowych Dyspozycjach Ruchu (RDR) lub miejscach połączonych z RDR światłowodem np. w GPZ. Koncentrator umożliwia sterowanie większą ilości urządzeń wykonawczych, maksymalnie do 300 sztuk. NetMan-CCU może być połączony do systemu SCADA lub pracować jako niezależna jednostka. NetMan-CCU opcjonalnie może być wyposażony w dotykowy panel operacyjny LCD, umożliwiający sterowanie poszczególnymi łącznikami i podgląd bieżących stanów łączników. 400x500x210mm lub 400x500x245 Radio RNI12v2 Panel operacyjny (opcja dodatkowa) Dotykowy LDC, rozdzielczość 1024x768px Protokół współpracy z systemem SCADA IEC , IEC , DNP3 Max. ilość nadzorowanych urządzeń w systemie 300 Stopień ochrony obudowy IP 65 Napięcie zasilania 230 V AC (12, 24, 48 V DC na życzenie) Temperatura pracy 400C do +600C 6

7 Urządzenie Netcon 100 rozwiązanie wnętrzowe Netcon 100 przeznaczony do stacji wnętrzowych SN/nn do sterowania i monitorowania sieciami średniego napięcia oraz monitorowania sieci niskiego napięcia. Netcon 100 jest modułowym urządzeniem, które umożliwia elastyczny dobór poszczególnych modułów w kasecie sześciomodułowej, w zależności od potrzeb. Dwa moduły zasilania PSU152 i głównego procesora GW102 muszą być zastosowane w kasecie, natomiast 4 pozostałe wolne miejsca, można wyposażyć dowolnie w moduły służące do sterowania (RCM130), pomiarów i wykrywania prądów zakłóceniowych sieci SN (FDM112) oraz pomiarów sieci nn (LVM111). Maksymalna możliwa konfiguracja pojedynczego urządzenia Netcon100 to dwie kasety z 6 modułami każda. W zależności od stosowanych modułów montowane są niezbędne listwy przyłączeniowe wraz z zabezpieczeniami oraz dodatkowe elementy takie, jak konwertery napięciowe i prądowe do modułów FDM112 (jeśli dla danego obiektu jest to wymagane). Na drzwiczkach obudowy opcjonalnie możliwe jest zamontowanie panelu HMI127 do lokalnego sterowania i odczytu alarmów. Telemechanika stacji SN/nn realizowana jest w cyfrowej łączności systemu NetMan poprzez moduły radiowe RNI lub RNO. Opcjonalnie Netcon 100 może być wyposażony w router 4G/3G/GPRS, zapewniający kanał inżynierski, umożliwiający dostęp do konfiguracji modułów GW102, RCM130, FDM112 i LVM112 oraz odczytu pomiarów i rejestru zakłóceń. Dobór wyposażenia urządzenia Netcon 100 należy przeprowadzać indywidualnie w zależności od wymagań dla danej stacji SN/nn. Wersja podstawowa: 400 x 800 x 300 mm ewentualnie w zależności od konfiguracji: 500 x 500 x 300 mm lub 600 x 800 x 250 mm Typ radia systemu NetMan RNI12 v2 lub RNO 401v2 Kanał inżynierski (opcja dodatkowa) Router z modemem 4G/3G/GPRS z zaimplementowanym serwerem VPN Stopień ochrony obudowy IP 54 Akumulatory 2 x 12V, 28Ah Moduł PSU152 i GW102; Wyposażenie kasety: Opcjonalnie: -moduły RCM130, FDM112, LVM111, PSU152 (moduł zasilania) DI x3, DO x1, PT100 x1, 100FP x1 GW102 (moduł głównego procesora) 10/100BaseT x2, RS232 x2 RCM130 (moduł zdalnego sterowania) DI x22 (sygnalizacje), DO x8 (sterowanie) FDM112 (moduł wykrywania zakłóceń SN) Al x 12 (3x pomiar napięcia, 9 x pomiar prądu) LVM111 (moduł monitorowania sieci nn) 230/400V (AC) x3, 5A (AC) x3, PT100 x4, DO x1 Lokalny panel operatorski (opcja dodatkowa) HMI127 - wyświetlacz elektroniczny Temperatura pracy od -40 C do + 55 C Urządzenie NMS100 NC - rozwiązanie napowietrzne do sterowania maksymalnie czterema napędami NMS100 NC jest urządzeniem służącym do sterowania i nadzorowania zewnętrznych napędów elektrycznych różnych producentów. Urządzenie NMS100 NC może być różnie skonfigurowane w zależności od potrzeb klienta i rodzaju sterowanego napędu. Maksymalnie można sterować do 4 rozłączników napowietrznych oraz wykrywać kierunkowo lub bezkierunkowo zakłócenia w sieci SN w 3 liniach. NMS100 NC jest modułowym urządzeniem, które umożliwia zastosowanie w jednej kasecie 4 różnych modułów, w tym dwóch podstawowych głównego procesora GW102 i zasilania PSU 152. Pozostałe dwa wolne miejsca w kasecie można wyposażyć w kartę RCM130 i FDM112 lub w dwie karty RCM130. Telemechanika realizowana jest w cyfrowej łączności systemu NetMan poprzez moduły radiowe RNI lub RNO. Opcjonalnie NMS100 NC może być wyposażony w router 4G/3G/GPRS, zapewniający kanał inżynierski, umożliwiający dostęp do konfiguracji modułów GW102, RCM130, FDM112 oraz odczytu pomiarów i rejestru zakłóceń. 500 x 800 x 250 mm Typ radia systemu NetMan RNI12 v2 lub RNO 401v2 Kanał inżynierski (opcja dodatkowa) Router z modemem 4G/3G/GPRS z zaimplementowanym serwerem VPN Stopień ochrony obudowy IP 64 Akumulatory 2 x 12V, 28Ah Moduł PSU152 i GW102; Wyposażenie kasety: Opcjonalnie: -moduły RCM130, FDM112 PSU152 (moduł zasilania) DI x3, DO x1, PT100 x1, 100FP x1 GW102 (moduł głównego procesora 10/100BaseT x2, RS232 x2 RCM130 (moduł zdalnego sterowania) FDM112 (moduł wykrywania zakłóceń SN) Lokalny panel operatorski Temperatura pracy DI x22 (sygnalizacje), DO x8 (sterowanie) Al x 12 (3x pomiar napięcia, 9 x pomiar prądu) HMI162 sterowanie maks. dla dwóch łączników HMI164 sterowanie maks. dla czterech łączników od -40 C do + 40 C) 7

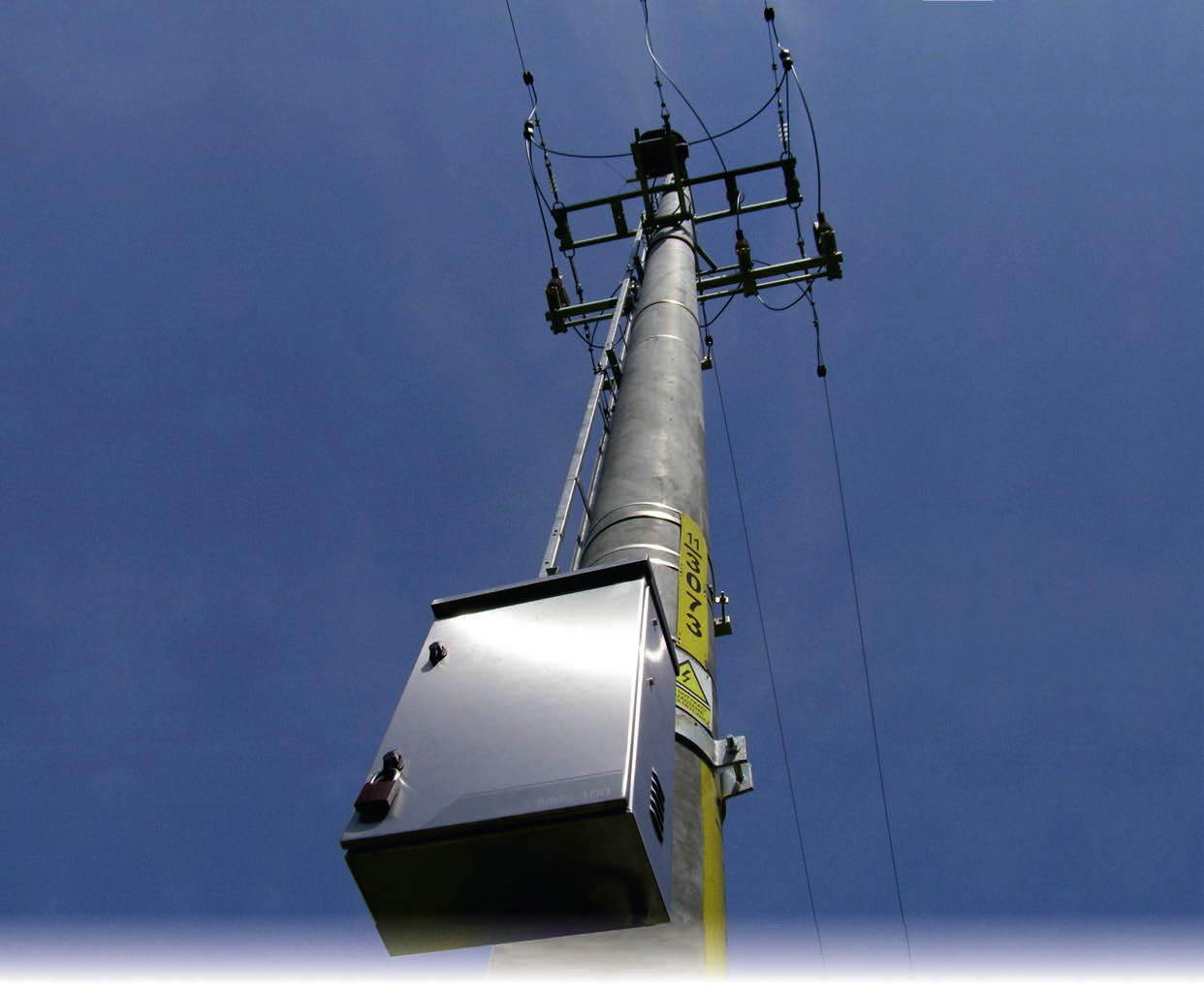

8 Urządzenie NMS100 1SW sterowanie jednym zewnętrznym napędem NMS100 jest urządzeniem służącym do sterowania i nadzorowania zewnętrznych napędów elektrycznych różnych producentów. Urządzenie NMS100 może być różnie skonfigurowane w zależności od potrzeb klienta i rodzaju sterowanego napędu. Może współpracować z napędem napowietrznym lub wnętrzowym. W NMS100 o większej obudowie mogą być zamontowane dodatkowe urządzenia tj. wskaźniki przepływu prądu zwarciowego lub urządzenie zabezpieczeniowo-sterownicze typu MiROD służące do automatyzacji punktów rozłącznikowych. Urządzenie NMS100 1SW współpracuje z jednym zewnętrznym napędem Urządzenie NMS100 składa się z radia RNI12v2 panelu sterowniczego T20 oraz elementów zasilania. Zasilaniem głównym urządzenia NMS100 jest napięcie 230V AC. W wersji napowietrznej napięcie to uzyskane jest przez obniżenie średniego napięcia, przez dwufazowy przekładnik napięciowy. Zasilanie rezerwowe składa się z dwóch doładowywanych akumulatorów kwasowo-ołowiowych 12 V, 24 Ah. Baterie akumulatorowe umożliwiają wykonywanie manewrów łącznikiem i przesyłanie komunikatów radiowych w przypadku zaniku napięcia głównego. Panel sterowniczy T20 nadzoruje pracą urządzenia NMS100 oraz pracą zewnętrznego napędu elektrycznego. Urządzenie NMS100 posiada element grzewczy z termostatem, który wraz systemem wentylacyjnym zapewnia stałe warunki pracy, zapobiegając skraplaniu się powietrza i powstawaniu korozji. NMS100 posiada funkcję automatycznego sekcjonowania kolejnych odcinków sieci przy lokalizacji zwarć w sieci. 400 x 600 x 210 mm wersja napowietrzna lub wnętrzowa Materiał obudowy Stal nierdzewna 2333 Stopień ochrony obudowy IP 64 Typ radia RNI12 v2 Ilość zewnętrznych napędów współpracujących z urządzeniem 1 Akumulatory ogniwa ołowiowe doładowywane Ilość manewrów po 48 godzinach od zaniku napięcia SN, zasilanie wyłącznie z akumulatorów Temperatura pracy 2 x 12V, 24 Ah w zależności od zastosowanego napędu od -400C do + 600C Urządzenie NMS100 2SW sterowanie dwoma zewnętrznymi napędami NMS100 w wersji 2SW służy do sterowania i nadzorowania dwoma zewnętrznymi napędami (różnych producentów). Urządzenie tak jak każde z typu NMS100 może być różnie skonfigurowane w zależności od potrzeb klienta i rodzaju sterowanego napędu. Urządzenie NMS100 2SW może współpracować z dodatkowymi urządzeniami np. ze wskaźnikami przepływu prądu zwarciowego. Budowa urządzenie podobna jest jak NMS100 1SW. 400 x 600 x 210 mm wersja napowietrzna lub wnętrzowa Materiał obudowy Stal nierdzewna 2333 Stopień ochrony obudowy IP 64 Typ radia RNI12 v2 Ilość zewnętrznych napędów współpracujących z urządzeniem 2 Akumulatory 2 x 12V, 24 Ah Ilość manewrów po 48 godzinach od zaniku napięcia SN, zasilanie wyłącznie z akumulatorów Temperatura pracy w zależności od zastosowanego napędu od -400C do + 600C 8

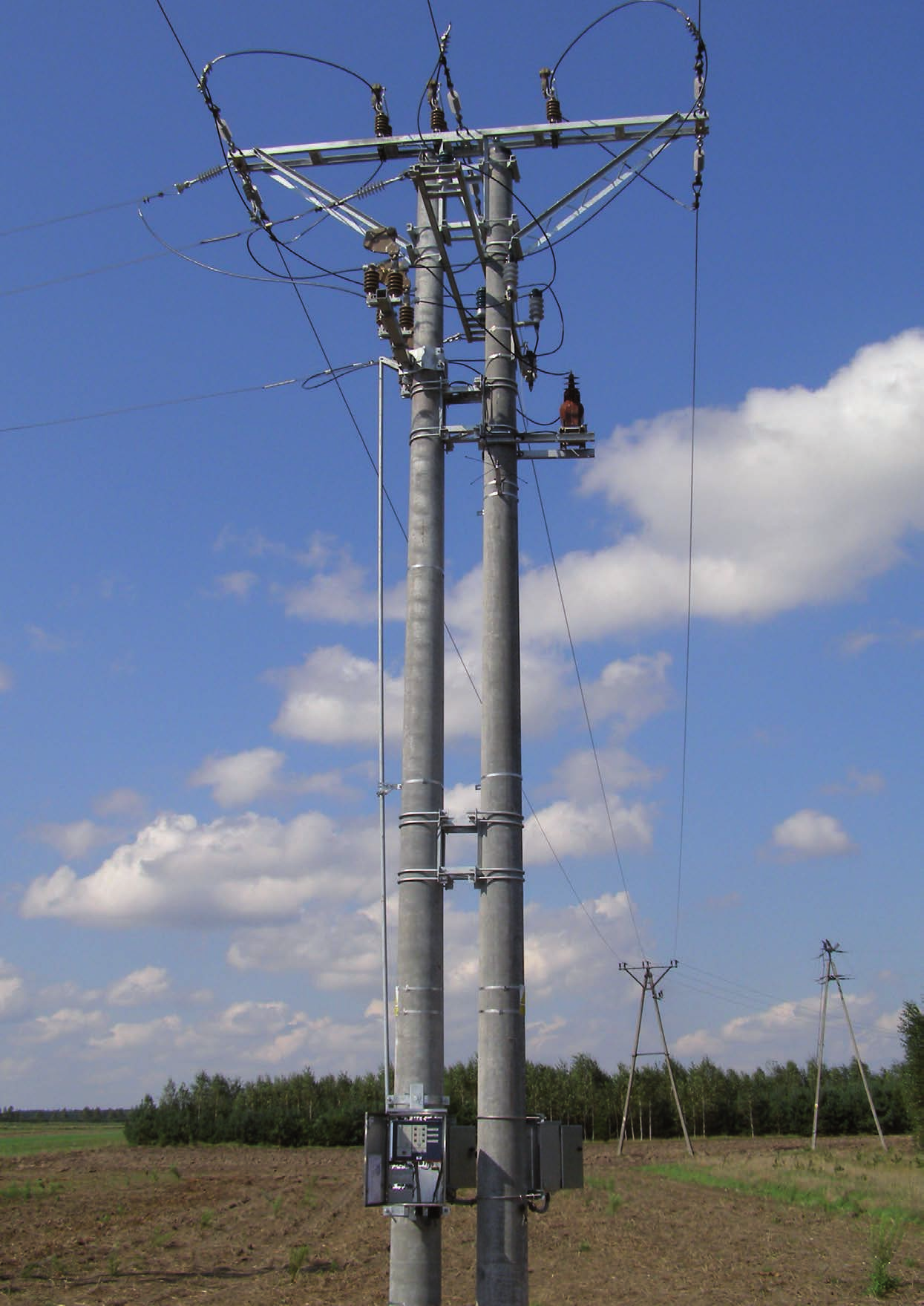

9 Urządzenie NMS100 3SW sterowanie trzema zewnętrznymi napędami NMS100 3SW jest urządzeniem służącym do sterowania i nadzorowania trzema zewnętrznymi napędami ( różnych producentów). Urządzenie NMS100 3SW może być różnie skonfigurowane w zależności od potrzeb klienta i rodzaju sterowanych napędów. Może współpracować z napędami napowietrznymi lub wnętrzowymi oraz z dodatkowymi urządzeniami tj. wskaźniki przepływu prądu zwarciowego. Budowa urządzenie podobna jest jak NMS100 1SW. 400 x 600 x 210 mm wersja napowietrzna lub wnętrzowa Materiał obudowy Stal nierdzewna 2333 Stopień ochrony obudowy IP 64 Typ radia RNI12v2 Ilość zewnętrznych napędów współpracujących z urządzeniem maksymalnie 3 Akumulatory Ilość manewrów po 48 godzinach od zaniku napięcia SN, zasilanie wyłącznie z akumulatorów Temperatura pracy 2 x 12V, 24 Ah w zależności od zastosowanych napędów od -400C do + 600C Urządzenie NMS100 Master/Slave sterowanie większą ilością zewnętrznych napędów Urządzenia NMS100 Master i Slave służą do sterowania i nadzorowania większą ilością zewnętrznych napędów ( maksymalnie do 9). Urządzenie te mogą być różnie skonfigurowane w zależności od potrzeb klienta i rodzaju sterowanych napędów. Mogą współpracować z napędami napowietrznymi lub wnętrzowymi oraz z dodatkowymi urządzeniami tj. wskaźniki przepływu prądu zwarciowego lub urządzenia zabezpieczeniowo-sterownicze typu MiROD służące do automatyzacji punktów rozłącznikowych. Urządzenia NMS100 Master i Slave zbudowane są tak jak standardowe urządzenia typu NMS 100 (tj. 1SW, 2SW, 3SW) z tym, że jedynie w jednostce NMS100 Master umieszczony jest modem radiowy RNI12v2. Urządzenia NMS100 Slave nie posiadają modemu radiowego, a wszystkie komunikaty przesyłane są do nich poprzez jednostkę nadrzędną Master. Urządzenia NMS100 Master i Slave komunikują się ze sobą poprzez interfejsy DCE100. W jednostce Master umieszczone są dwa interfejsy DCE100, a w jednostkach Slave po jednym DCE100. W zależności od potrzeb klienta uzgadniany jest rodzaj i wyposażenie urządzeń NMS100 Master i Slave. 400 x 600 x 210 mm wersja napowietrzna lub wnętrzowa Materiał obudowy Stal nierdzewna 2333 Stopień ochrony obudowy IP 64 Typ radia RNI12v2 Ilość zewnętrznych napędów współpracujących z zestawem urządzeń Master i 2 x Slave maksymalnie 9 Akumulatory Ilość manewrów po 48 godzinach od zaniku napięcia SN, zasilanie wyłącznie z akumulatorów Temperatura pracy 2 x 12V, 24 Ah w zależności od zastosowanych napędów od -400C do + 600C 9

10 Urządzenie NetMan-Repeater NetMan-Repeater jest urządzeniem przekaźnikowym, którego jedynym przeznaczeniem jest przekazywanie komunikatów radiowych do innych urządzeń systemu NetMan nie mających bezpośredniego zasięgu radiowego z systemem. Ponieważ funkcję przekaźnikową mają wszystkie urządzenia wykonawcze (tj NMG210, NME200 i NMS100), NetMan-Repeater stosuje się jedynie w miejscach niezbędnych do zachowania zasięgu łączności radiowej i gdzie nie ma potrzeby sterowania jakimikolwiek napędami. Urządzenie to nie ma ograniczeń w ilości obsługiwanych urządzeń wykonawczych. Urządzenie składa się z radia i elementów zasilania ( w zależności od opcji zasilanie z sieci SN lub nn). wersja podstawowa 400 x 400 x 210 mm Masa 22kg Stopień ochrony obudowy IP 64 Typ radia RNO301v2 Akumulatory Temperatura pracy 12V, 12Ah ogniwo ołowiowe doładowywane od -400C do + 600C 10
