1 Ex-micro2_wxa koncentrator impulsów licznikowych

2 Ex-micro2_wxa jako koncentrator impulsów licznikowych Przeznaczenie Ex-micro2_wxa jest programowalnym, uniwersalnym sterownikiem, który może pełnić funkcję zarówno stacji telemechaniki (RTU) jak i koncentratora danych. W szczególności urządzenie może spełniać rolę koncentratora danych licznikowych z liczników energii współpracując z nimi na drodze cyfrowej lub analogowej. Budowa Sterownik charakteryzuje się małymi gabarytami oraz odporną mechanicznie obudową (blacha stalowa). Zastosowanie rozłączalnej podstawy (wyposażonej w złącza śrubowe do podłączenia sterownika z obiektem) od modułu głównego (zawierającego obwody elektroniczne) umożliwia łatwe prace serwisowe urządzenia bez pracochłonnego odłączania obwodów elektrycznych z obiektu. Podstawa może być mocowana na ścianie, stojaku lub w szafie. Moduł koncentratora liczników impulsów Moduł liczników impulsów Ex-micro2_IMP_8 służy do zliczania impulsów wytwarzanych przez elektroniczne bądź elektromechaniczne liczniki energii elektrycznej. Każde wejście posiada niezależny 32-bitowy licznik. Moduł posiada 8 wzajemnie izolowanych torów wejściowych. Umożliwia zliczanie i rejestrację impulsów z liczników energii o częstotliwości do 1kHz. Stany liczydeł rejestrowane są typowo co 15 minut (czas może być programowany) i zapamiętywane w pamięci nieulotnej. Możliwa jest również rejestracja przyrostów w określonym przedziale okresu rejestracji stanów. Stan próbek pamiętany jest za okres do 42 dni, natomiast przyrostów do 48 godzin. Na lokalny pulpit synoptyczny składa się 8 diod LED sygnalizujących przepływ prądu przez poszczególne wejścia. W Ex-micro2 można umieścić do czterech modułów typu Ex-micro2_IMP_8. Informacje o stanach liczników umożliwiają np.: wyliczenie zużycia energii z uwzględnieniem stref czasowych, wyliczenie mocy piętnastominutowych, obliczenia statystyczne itp. Współpraca z licznikami na drodze cyfrowej Widok Ex-micro2_wxa Modułowa konstrukcja urządzenia pozwala na elastyczną konfigurację sterownika, limitowaną jedynie liczbą modułów elektronicznych (cztery pakiety wejścia/wyjścia oraz do trzech pakietów łączności), które mogą być jednocześnie zainstalowane. Moduły wyposażone są w lokalny pulpit synoptyczny. Ex-micro2_wxa jest przygotowane do bezpośredniej współpracy na drodze cyfrowej z inną aparaturą elektroniczną -praca jako konwerter protokołów. Koncentrator współpracuje z licznikami w protokole IEC 1107 lub DLMS. Urządzenie odczytuje stany liczników z interwałem 1 godzinnym i przechowuje tablicę obsługiwanych liczników wraz z ich podstawowymi parametrami. Urządzenie zapewnia także synchronizację czasu w licznikach (zegar koncentratora jest automatycznie synchronizowany poprzez GSM). Zapamiętane dane transmitowane są do systemów rozliczeniowych i dostępne są w formie bazy danych

3 systemu WindEx lub w formie uzgodnionej z użytkownikiem. W szczególności dane mogą być przekazywane jako dokument XML. CAN ( współpraca z magistralą CAN), GPRS (PPP) PPM2 Łączność z licznikami i z systemem nadzoru Sterownik Ex-micro2_wxa posiada elastycznie konfigurowalny system łączności. Może być wyposażony w jeden do trzech modułów łączności szeregowej (każdy po dwa indywidualnie konfigurowalne tory). W standardowej wersji urządzenie wyposażone jest także w tor diagnostyczny oraz kanał inżynierski. Dodatkowo może posiadać kanał sieciowy 100Mb/s (SC, ST lub SC-RJ) lub bezprzewodowe łącze Bluetooth. Ex-micro2_wxa może spełniać zarówno funkcję urządzenia podrzędnego telemechaniki (SLAVE) jak też nadrzędnego koncentratora (MASTER) innych urządzeń. Możliwe protokoły transmisji to: DNP 3.0 (master/slave), MST (master/slave), BEL (master/slave), IEC (master/slave), IEC (master/slave), IEC (master/slave), IEC 1107 (master), SPA (master), MODBUS (master/slave), MAP27 (master/slave), GGPS (synchronizacja czasu), LON (łączność ze sterownikami Ex-ML), Telemechanika umożliwia prowadzenie łączności w standardzie RS232, RS422/485, RS485BEL, OC, pętla prądowa oraz wykorzystanie łączy światłowodowych (szklane i polimerowe), a także współpracę z magistralą LON (połączenie np. z modułami Ex-ML) i CAN. Uwaga Ponieważ jeden moduł zawiera dwa tory łączności, mogą nie być dostępne dowolne kombinacje standardów elektrycznych w obrębie jednego modułu. Testowanie i parametryzacja urządzenia Ex-micro2_wxa posiada wbudowane oprogramowanie diagnostyczne, nazywane monitorem, pozwalające na kontrolę sprawności urządzenia, kontrolę poprawności konfiguracji oraz kontrolę działania poszczególnych podsystemów. Dostęp do monitora zapewnia tor diagnostyczny lub opcjonalnie kanał Bluetooth. Opcjonalnie możliwy jest także dostęp do monitora diagnostycznego z wykorzystaniem sieci IP. Sterownik posiada swój numer IP i maskę podsieci określone w konfiguracji. Po dołączeniu do sieci steriwnik widoczny jest pod swoim numerem IP jak każde inne urządzenie sieciowe. Wszystkie funkcje są realizowane przez wbudowaną usługę WWW (dostęp do niej wykonuje się za pomocą standardowej przeglądarki WWW) lub usługę Telnet. Parametry techniczne Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 73/23/EWG (LVD) oraz dyrektywy 89/336/EWG (EMC) Wymiary (WxSxG) Liczba modułów w sterowniku Warunki pracy Obwody zasilania Podstawa, zaciski wejściowe 190x222x200 mm (podstawa _P), 190x222x216 mm (podstawa _PAC2) Moduły wejścia/wyjścia Moduły łącznościowe Temperatura pracy / przechowywania Wilgotność względna Napięcie zasilania Pobór mocy z zasilania Maksymalna średnica przewodu Napięcie robocze do 4 do 3 0 C C; / -20 C C do 90% =( )V, =48V, =( )V <10W 2,5mm 2 (4 mm 2 dla I AC ) 250V Moduły funkcjonalne: Wejścia binarne Ex-micro2_BI_16 Liczba wejść 16 (2 grupy po 8) Napięcie wejściowe =24V/110V/220V, wspólny zacisk "-" baterii dla grupy Prąd wejściowy kluczowany f=1khz; wypełnienie 10% chwilowy 5mA, średni 0,5mA Próg przełączania stanu 50 U N ±20% Rozdzielczość czasowa 1ms Wyjścia binarne Liczba wyjść 8

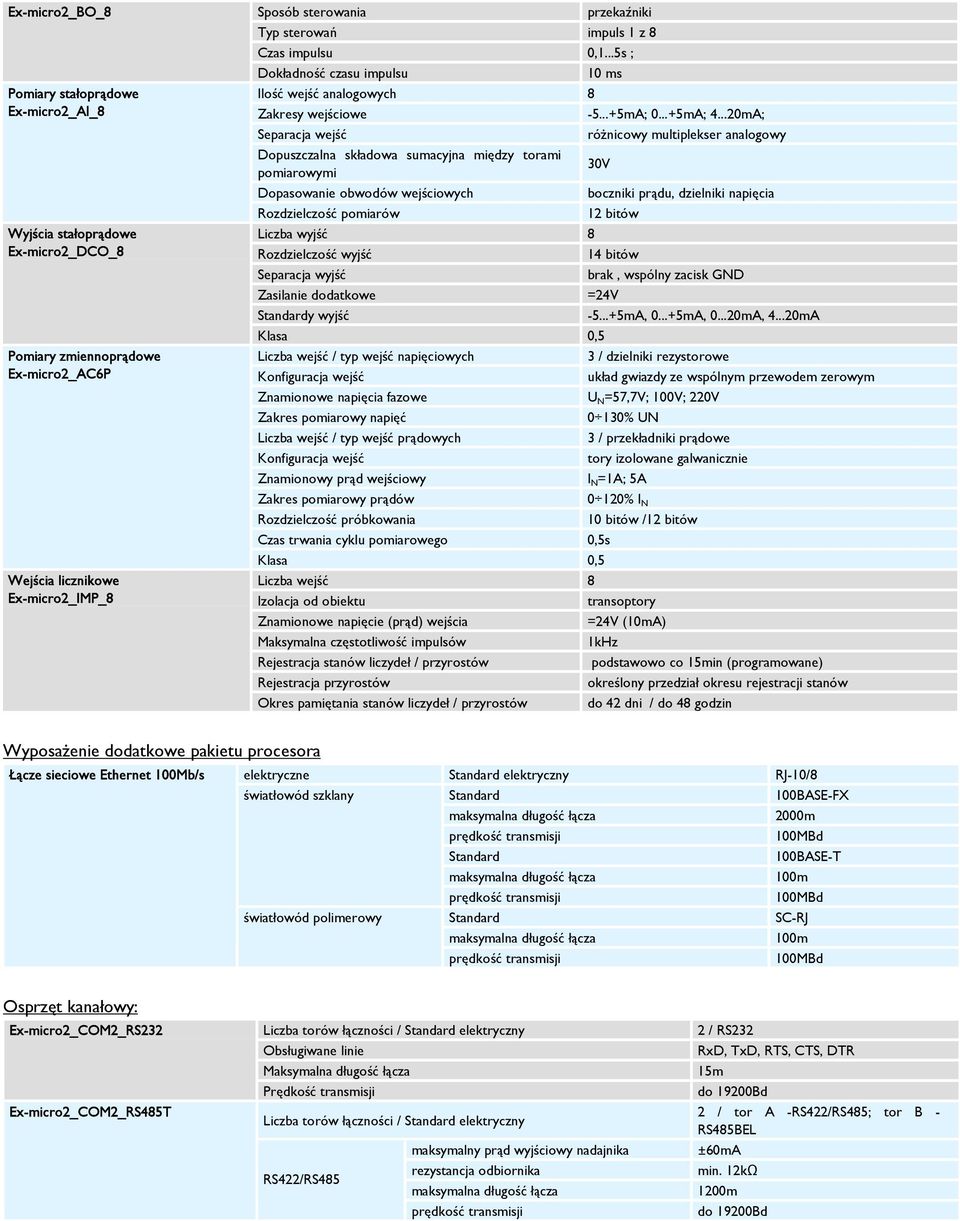

4 Ex-micro2_BO_8 Pomiary stałoprądowe Ex-micro2_AI_8 Wyjścia stałoprądowe Ex-micro2_DCO_8 Pomiary zmiennoprądowe Ex-micro2_AC6P Wejścia licznikowe Ex-micro2_IMP_8 Sposób sterowania przekaźniki Typ sterowań impuls 1 z 8 Czas impulsu 0,1...5s ; Dokładność czasu impulsu 10 ms Ilość wejść analogowych 8 Zakresy wejściowe mA; mA; mA; Separacja wejść różnicowy multiplekser analogowy Dopuszczalna składowa sumacyjna między torami pomiarowymi 30V Dopasowanie obwodów wejściowych boczniki prądu, dzielniki napięcia Rozdzielczość pomiarów 12 bitów Liczba wyjść 8 Rozdzielczość wyjść 14 bitów Separacja wyjść brak, wspólny zacisk GND Zasilanie dodatkowe =24V Standardy wyjść mA, mA, mA, mA Klasa 0,5 Liczba wejść / typ wejść napięciowych 3 / dzielniki rezystorowe Konfiguracja wejść układ gwiazdy ze wspólnym przewodem zerowym Znamionowe napięcia fazowe U N =57,7V; 100V; 220V Zakres pomiarowy napięć 0 130% UN Liczba wejść / typ wejść prądowych 3 / przekładniki prądowe Konfiguracja wejść tory izolowane galwanicznie Znamionowy prąd wejściowy I N =1A; 5A Zakres pomiarowy prądów 0 120% I N Rozdzielczość próbkowania 10 bitów /12 bitów Czas trwania cyklu pomiarowego 0,5s Klasa 0,5 Liczba wejść 8 Izolacja od obiektu transoptory Znamionowe napięcie (prąd) wejścia =24V (10mA) Maksymalna częstotliwość impulsów 1kHz Rejestracja stanów liczydeł / przyrostów podstawowo co 15min (programowane) Rejestracja przyrostów określony przedział okresu rejestracji stanów Okres pamiętania stanów liczydeł / przyrostów do 42 dni / do 48 godzin Wyposażenie dodatkowe pakietu procesora Łącze sieciowe Ethernet 100Mb/s elektryczne Standard elektryczny RJ-10/8 światłowód szklany Standard 100BASE-FX 2000m 100MBd Standard 100BASE-T 100m 100MBd światłowód polimerowy Standard SC-RJ 100m 100MBd Osprzęt kanałowy: Ex-micro2_COM2_RS232 Ex-micro2_COM2_RS485T Liczba torów łączności / Standard elektryczny Obsługiwane linie Maksymalna długość łącza Prędkość transmisji Liczba torów łączności / Standard elektryczny maksymalny prąd wyjściowy nadajnika rezystancja odbiornika RS422/RS485 2 / RS232 RxD, TxD, RTS, CTS, DTR 15m do 19200Bd 2 / tor A -RS422/RS485; tor B - RS485BEL ±60mA min. 12kΩ 1200m do 19200Bd

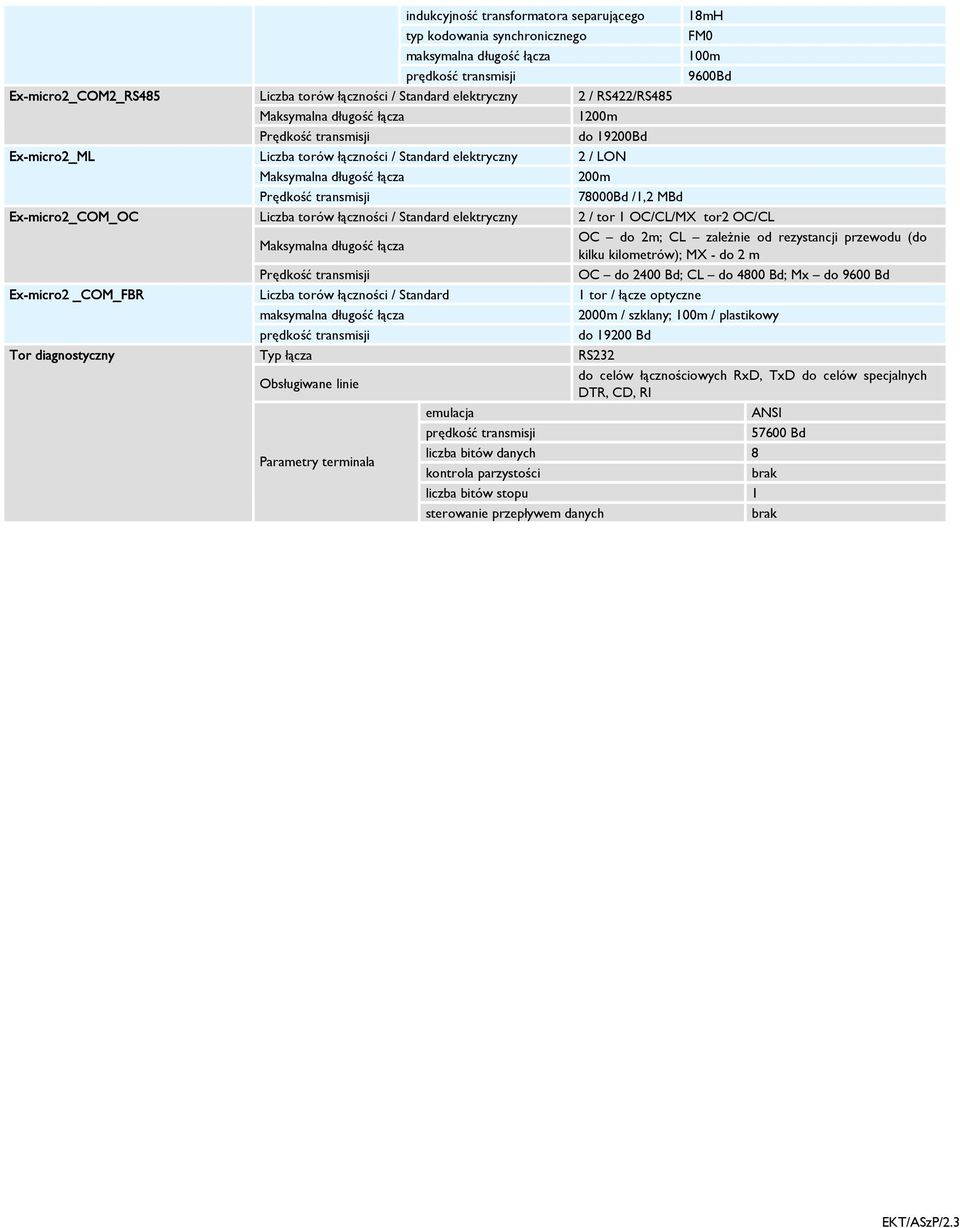

5 Ex-micro2_COM2_RS485 Ex-micro2_ML Ex-micro2_COM_OC Ex-micro2 _COM_FBR Tor diagnostyczny indukcyjność transformatora separującego 18mH RS485BEL typ kodowania synchronicznego FM0 100m 9600Bd Liczba torów łączności / Standard elektryczny 2 / RS422/RS485 Maksymalna długość łącza 1200m Prędkość transmisji do 19200Bd Liczba torów łączności / Standard elektryczny 2 / LON Maksymalna długość łącza 200m Prędkość transmisji 78000Bd /1,2 MBd Liczba torów łączności / Standard elektryczny 2 / tor 1 OC/CL/MX tor2 OC/CL Maksymalna długość łącza OC do 2m; CL zależnie od rezystancji przewodu (do kilku kilometrów); MX - do 2 m Prędkość transmisji OC do 2400 Bd; CL do 4800 Bd; Mx do 9600 Bd Liczba torów łączności / Standard 1 tor / łącze optyczne 2000m / szklany; 100m / plastikowy do Bd Typ łącza RS232 Obsługiwane linie do celów łącznościowych RxD, TxD do celów specjalnych DTR, CD, RI emulacja ANSI Bd Parametry terminala liczba bitów danych 8 kontrola parzystości brak liczba bitów stopu 1 sterowanie przepływem danych brak EKT/ASzP/2,3

6 Karta zamawiającego urządzenie telemechaniki Ex-micro2_wxa Zamawiający:... Nr zamówienia:... Miejsce instalacji:... Ilość sztuk: Napięcie zasilania sterownika: 24V= 48V= V=/~ 2. Wyposażenie dodatkowe pakietu procesora: Elektryczne RJ45-10/8 Światłowód szklany SC Światłowód szklany ST Światłowód polimerowy SC- RJ Łącze sieciowe Ethernet 100Mb/s Bezprzewodowe łącze Bluetooth 3. Rodzaj pakietów I/O: Pomiary DC Pomiary AC Sygnalizacj a Sterowani e Wyjścia DC Wejścia licznikowe Moduł 1 Moduł 2 Moduł 3 Moduł 4 4. Zakresy wejść pomiarowych DC: DC 1 DC 2 DC 3 DC 4 0 5mA +/- 5mA 0 10mA +/- 10mA 0 20mA +/- 2,5V 0 5V 5. Zakresy wejść pomiarowych AC: U N (fazowe) I N 57,7V 100V 220V 1A 5A 6. Napięcie sygnalizacji: BI 1 BI 2 BI 3 BI 4 24V= 110V= 220V=

7 7. Zakresy wyjść DC: DC 1 DC 2 DC 3 DC 4 0 5mA +/- 5mA 0 10mA 0 20mA 4 20mA 8. Osprzęt kanałowy: RS232 RS422/485 LON Optyczne (szklane) Optyczne (polimerowe) RS232 RS422/485 LON Optyczne (szklane) Optyczne (polimerowe) CAN - OC OC CL CL MX OC Tor1 Tor2 Tor3 Tor4 Tor5 Tor6 9. Protokół komunikacyjny: Master łącze do urządzenia podrzędnego Slave łącze do urządzenia nadrzędnego BEL (Master) BEL (Slave) DNP3 (Master) DNP3 (Slave) GGPS (Synchr. czasu) IEC 101 (Master) IEC 101 (Slave) IEC 103 (Master) IEC 103 (Slave) IEC 104 (Master) IEC 104 (Slave) IEC 1107 (Master) LON (Master Ex-ML) MAP27 (Master) MAP27 (Slave) MODBUS (Master) MODBUS (Slave) MST (Master) MST (Slave) PPM2 SPA (Master) Łącze GPRS TOR 1 TOR 2 TOR 3 TOR 4 TOR 5 TOR 6 Ethernet 10. Uwagi:
