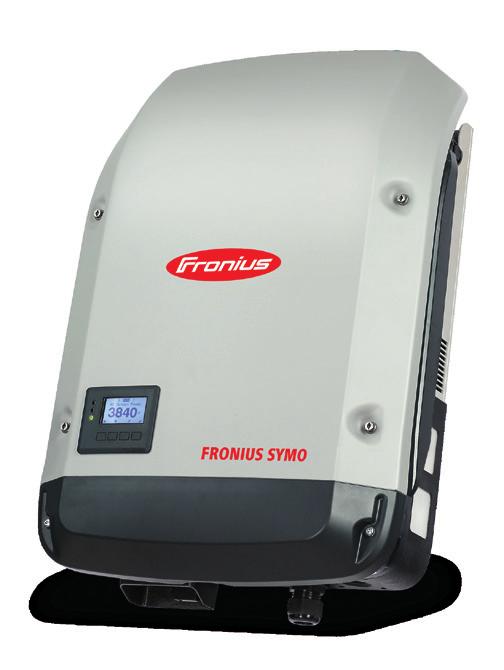

1 / Perfect Welding / Solar Energy / Perfect Charging FRONIUS SYMO / Mały, trójfazowy falownik zapewniający maksymalną elastyczność N 1 W E S / Montaż SnapINverter / Zintegrowana komunikacja danych / SuperFlex Design / Dynamic Peak Manager / Smart Grid Ready / Zero feed-in / Beztransformatorowe, trójfazowe falowniki sieciowe Fronius Symo, dostępne w szerokim zakresie mocy: od 3. do 2. kw, doskonale nadają się do instalacji fotowoltaicznych dowolnej wielkości. Dzięki rozwiązaniu SuperFlex Design, Fronius Symo sprawdza się w instalacjach na dachach o nieregularnym kształcie lub zorientowanych w różne strony świata. Dostęp do internetu przez Wi-Fi lub Ethernet i łatwość integracji z komponentami innych firm sprawia, że Fronius Symo to jeden z najbardziej komunikatywnych falowników na rynku. Co więcej, interfejs dla inteligentnego licznika energii pozwala na dynamiczne zarządzanie wprowadzaniem energii do sieci i zapewnia wizualizację zużycia wyprodukowanej energii na potrzeby własne. DANE TECHNICZNE FRONIUS SYMO (3.-3-S, S, S, 3.-3-M, M, M) DANE WEJŚCIOWE Liczba trackerów MPP Maks. prąd wejściowy (Idc max 1 / Idc max 2) Maks. prąd zwarciowy dla pola modułów (MPP1/MPP2) Zakres napięcia wejściowego (Udc min - Udc max) Napięcie rozpoczęcia pracy (Udc start) Użyteczny zakres napięć MPP Liczba łańcuchów na tracker MPP Maksymalna moc generatora PV (Pdc max) DANE WYJŚCIOWE Moc znamionowa AC (Pac,r) Maks. moc wyjściowa Maks. prąd na wyjściu (Iac max) Przyłącze sieciowe (zakres napięcia) Częstotliwość (zakres częstotliwości) Współczynnik zawartości harmonicznych THD Współczynnik mocy (cos φac,r) DANE OGÓLNE Wymiary (wysokość x szerokość x głębokość) Masa Stopień ochrony Klasa ochronności Kategoria przepięciowa (DC/AC) 2) Pobór energii w nocy Topologia falownika Chłodzenie Montaż Zakres temperatury otoczenia Dopuszczalna wilgotność powietrza Maks. wysokość nad poziomem morza Zaciski przyłączeniowe DC Zaciski przyłączeniowe AC Certyfikaty i zgodność z normami SYMO 3.-3-S SYMO S 16, A 1 16, A 16, A 24, A 24, A 24, A SYMO 3.-3-M SYMO M SYMO M 16, A / 16, A 2 16, A / 16, A 16, A / 16, A 24, A / 24, A 24, A / 24, A 24, A / 24, A 15-1 V 2 V 15-8 V 6, kwpeak 3 7,4 kwpeak 9, kwpeak 6, kwpeak 2+2 7,4 kwpeak 9, kwpeak SYMO 3.-3-S SYMO S SYMO 3.-3-M SYMO M SYMO M 3. W 3. VA 4,3 A 3.7 W 4.5 W 3. W 3.7 W 3.7 VA 4.5 VA 3. VA 3.7 VA 5,3 A 6,5 A 4,3 A 5,3 A 3~NPE 4 V / 23 V lub 3~NPE 38 V / 22 V (+2% / -3%) 5 Hz / 6 Hz (45-65 Hz) < 3%,7-1 ind. / poj.,85-1 ind. / poj. SYMO 3.-3-S SYMO S SYMO 3.-3-M SYMO M 4.5 W 4.5 VA 6,5 A SYMO M 645 x 431 x 24 mm 19,9 kg IP /3 <1W Beztransformatorowa Regulowana wentylacja Montaż wewnętrzny i zewnętrzny od -25 do +6 C 1% 2. m / 3.4 m (nieograniczony / ograniczony zakres napięcia) 3x DC+ i 3x DC- Zaciski śrubowe 2,5-16 mm² 4x DC+ i 4x DC- Zaciski śrubowe 2,5-16mm² 3) 5-stykowe zaciski śrubowe 2,5 16 mm² 5-stykowe zaciski śrubowe 2,5 16mm² 3) ÖVE / ÖNORM E , DIN V VDE /A1, VDE AR N 415, IEC /-2, IEC 62116, IEC 61727, AS 31, AS , AS , CER 6-19, G83/2, UNE 267-1, SI 4777, CEI -21, NRS 97 dotyczy modeli Fronius Symo 3.-3-M, M oraz M. 16, kg 2) Wg IEC ) przy 16 mm² bez końcówek kablowych.

2 WSPÓŁCZYNNIK SPRAWNOŚCI FRONIUS SPRAWNOŚĆ [%] ,1,2,3,4,5,6,7,8,9 1 REDUKCJA WARTOŚCI ZNAMIONOWEJ FRONIUS MOC WYJŚCIOWA [W] NORMOWANA MOC WYJŚCIOWA P AC /P AC,R 3 V 595 V 8 V TEMPERATURA OTOCZENIA [ C] 3 V DC 63 V DC 8 V DC DANE TECHNICZNE FRONIUS SYMO (3.-3-S, S, S, 3.-3-M, M, M) SPRAWNOŚĆ SYMO 3.-3-S SYMO S SYMO 3.-3-M SYMO M SYMO M Maks. sprawność 98,% Europejska sprawność ważona 96,2% 96,7% 97,% 96,5% 96,9% 97,2% (ηeu) Sprawność dostosowania MPP > 99,9% ZABEZPIECZENIA SYMO 3.-3-S SYMO S SYMO 3.-3-M SYMO M SYMO M Pomiar izolacji DC Zachowanie w momencie przeciążenia Rozłącznik DC Ochrona przed odwróconą polaryzacją Przesunięcie punktu pracy, ograniczenie mocy wyjściowej ZŁĄCZA SYMO 3.-3-S SYMO S SYMO 3.-3-M SYMO M SYMO M WLAN / Ethernet LAN Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) 6 wejść i 4 cyfrowe wejścia/ wyjścia Podłączenie do odbiornika sterowania zdalnego USB (gniazdo typu A) Do nośników danych USB 2x RS422 (gniazdo RJ45) Fronius Solar Net Wyjście przekaźnikowe Zarządzanie energią (bezpotencjałowe wyjście przekaźnika ) Rejestrator danych i webserver Zintegrowany Wejście sygnałowe Przyłącze licznika S / Analiza zabezpieczenia przeciwprzepięciowego RS485 Modbus RTU SunSpec lub podłączenie licznika dostępny także w wariancie light Więcej informacji dostępne na stronie

3 DANE TECHNICZNE FRONIUS SYMO (5.-3-M, 6.-3-M, 7.-3-M, M) DANE WEJŚCIOWE SYMO 5.-3-M SYMO 6.-3-M SYMO 7.-3-M SYMO M Liczba trackerów MPP 2 Maks. prąd wejściowy (I dc max 1 / I dc max 2 ) 16, A / 16, A Maks. prąd zwarciowy dla pola modułów (MPP1/ MPP2) 24, A / 24, A Zakres napięcia wejściowego (Udc min - Udc max) 15-1 V Napięcie rozpoczęcia pracy (U dc start ) 2 V Użyteczny zakres napięć MPP 15-8 V Liczba łańcuchów na tracker MPP Maksymalna moc generatora PV (P dc max ) 1, kw peak 12, kw peak 14, kw peak 16,4 kw peak DANE WYJŚCIOWE SYMO 5.-3-M SYMO 6.-3-M SYMO 7.-3-M SYMO M Moc znamionowa AC (P ac,r ) 5. W 6. W 7. W 8.2 W Maks. moc wyjściowa 5. VA 6. VA 7. VA 8.2 VA Maks. prąd na wyjściu (I ac max ) 7,2 A 8,7 A 1,1 A 11,8 A Przyłącze sieciowe (zakres napięcia) 3-NPE 4 V / 23 V lub 3~NPE 38 V / 22 V (+2%/-3%) Częstotliwość (zakres częstotliwości) 5 Hz / 6 Hz (45-65 Hz) Współczynnik zawartości harmonicznych THD < 3% Współczynnik mocy (cos φ ac,r ),85-1 ind. / poj. DANE OGÓLNE SYMO 5.-3-M SYMO 6.-3-M SYMO 7.-3-M SYMO M Wymiary (wysokość x szerokość x głębokość) 645 x 431 x 24 mm Masa 19,9 kg 21,9 kg Stopień ochrony IP 65 Klasa ochronności 1 Kategoria przepięciowa (DC / AC) 2 / 3 Pobór energii w nocy < 1 W Topologia falownika Beztransformatorowa Chłodzenie Regulowana wentylacja Montaż Montaż wewnętrzny i zewnętrzny Zakres temperatury otoczenia od -25 do +6 C Dopuszczalna wilgotność powietrza -1% Maks. wysokość nad poziomem morza 2. m / 3.4 m (nieograniczony / ograniczony zakres napięcia) Zaciski przyłączeniowe DC 4x DC+ i 4x DC- Zaciski śrubowe 2,5-16mm² 2) Zaciski przyłączeniowe AC 5-stykowe zaciski śrubowe 2,5-16mm 2 2) Certyfikaty i zgodność z normami Wg IEC ) przy 16 mm² bez końcówek kablowych. ÖVE / ÖNORM E , DIN V VDE /A1, VDE AR N 415, IEC /-2, IEC 62116, IEC 61727, AS 31, AS , AS , CER 6-19, G83/2, UNE 267-1, SI 4777, CEI -21, NRS 97 Więcej informacji dostępne na stronie

4 WSPÓŁCZYNNIK SPRAWNOŚCI FRONIUS SYMO M REDUKCJA WARTOŚCI ZNAMIONOWEJ FRONIUS SYMO M SPRAWNOSC [%] MOC WYJSCIOWA [W] ,1,2,3,4,5,6,7,8, NORMOWANA MOC WYJSCIOWA P AC /P AC,R 258 V DC 595 V DC 8 V DC TEMPERATURA OTOCZENIA [ C] 258 V DC 595 V DC 8 V DC DANE TECHNICZNE FRONIUS SYMO (5.-3-M, 6.-3-M, 7.-3-M, M) SPRAWNOŚĆ SYMO 5.-3-M SYMO 6.-3-M SYMO 7.-3-M SYMO M Maks. sprawność 98,% Europejska sprawność ważona (ηeu) 97,3% 97,5% 97,6% 97,7% Sprawność dostosowania MPP > 99,9% ZABEZPIECZENIA SYMO 5.-3-M SYMO 6.-3-M SYMO 7.-3-M SYMO M Pomiar izolacji DC Zachowanie w momencie przeciążenia Rozłącznik DC Ochrona przed odwróconą polaryzacją Przesunięcie punktu pracy, ograniczenie mocy wyjściowej ZŁĄCZA SYMO 5.-3-M SYMO 6.-3-M SYMO 7.-3-M SYMO M WLAN / Ethernet LAN Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) 6 wejść i 4 cyfrowe wejścia/wyjścia Podłączenie do odbiornika sterowania zdalnego USB (gniazdo typu A) Do nośników danych USB 2x RS422 (gniazdo RJ45) Fronius Solar Net Wyjście przekaźnikowe Zarządzanie energią (bezpotencjałowe wyjście przekaźnika) Rejestrator danych i webserver Zintegrowany Wejście sygnałowe Przyłącze licznika S / Analiza zabezpieczenia przeciwprzepięciowego RS485 Modbus RTU SunSpec lub podłączenie licznika dostępny także w wariancie light

5 DANE TECHNICZNE FRONIUS SYMO (1.-3-M, M, M, M, 2.-3-M) DANE WEJŚCIOWE SYMO 1.-3-M SYMO M SYMO M SYMO M SYMO 2.-3-M Liczba łańcuchów na tracker MPP 2 Maks. prąd wejściowy (I dc max 1 / I dc max 2 ) 27, A / 16,5 A 33, A / 27, A Maksymalny łączny prąd wejściowy (I dc max 1 + I dc max 2 ) 43,5 A 51, A Maks. prąd zwarciowy dla pola modułów (MPP1/ MPP2) 4,5 A / 24,8 A 49,5 A / 4,5 A Zakres napięcia wejściowego (U dc min U dc max ) 2-1 V Napięcie rozpoczęcia pracy (U dc start ) 2 V Użyteczny zakres napięć MPP 2-8 V Liczba łańcuchów na tracker MPP 3+3 Maks. moc generatora PV (P dc max ) 15, kwpeak 18,8 kwpeak 22,5 kwpeak 26,3 kwpeak 3, kwpeak DANE WYJŚCIOWE SYMO 1.-3-M SYMO M SYMO M SYMO M SYMO 2.-3-M Moc znamionowa AC (P ac,r ) 1. W 12.5 W 15. W 17.5 W 2. W Maks. moc wyjściowa 1. VA 12.5 VA 15. VA 17.5 VA 2. VA Maks. prąd na wyjściu (I ac max ) 14,4 A 18, A 21,7 A 25,3 A 28,9 A Przyłącze sieciowe (zakres napięcia) 3-NPE 4 V / 23 V lub 3~NPE 38 V / 22 V (+2%/-3%) Częstotliwość (zakres częstotliwości) 5 Hz / 6 Hz (45-65 Hz) Współczynnik zawartości harmonicznych THD 1,8 % 2, % 1,5 % 1,5 % 1,3 % Współczynnik mocy (cos φ ac,r ) -1 ind. / poj. DANE OGÓLNE SYMO 1.-3-M SYMO M SYMO M SYMO M SYMO 2.-3-M Wymiary (wysokość x szerokość x głębokość) 725 x 51 x 225 mm Masa 34,8 kg 43,4 kg Stopień ochrony IP 66 Klasa ochronności 1 Kategoria przepięciowa (DC / AC) 2) 2 / 3 Pobór energii w nocy < 1 W Topologia falownika Beztransformatorowa Chłodzenie Regulowana wentylacja Montaż Montaż wewnętrzny i zewnętrzny Zakres temperatury otoczenia od -4 do +6 C Dopuszczalna wilgotność powietrza -1% Maks. wysokość nad poziomem morza 2. m / 3.4 m (nieograniczony / ograniczony zakres napięcia) Zaciski przyłączeniowe DC 6x DC+ i 6x DC- Zaciski śrubowe 2,5-16 mm² Zaciski przyłączeniowe AC 5-stykowe zaciski śrubowe 2,5-16mm² Certyfikaty i zgodność z normami ÖVE / ÖNORM E , DIN V VDE /A1, VDE AR N 415, IEC /-2, IEC 62116, IEC 61727, AS 31, AS , AS , CER 6-19, G83/2, G59/3, UNE 267-1, SI 4777, CEI -16, CEI -21, NRS 97 14, A dla napięć < 42 V 2) Zgodnie z IEC Wbudowana szyna DIN umożliwiająca montaż ograniczników przepięć typu 1+2 lub typu 2. Więcej informacji dostępne na stronie

6 WSPÓŁCZYNNIK SPRAWNOŚCI FRONIUS SYMO 2.-3-M SPRAWNOSC [%] REDUKCJA WARTOŚCI ZNAMIONOWEJ FRONIUS SYMO 2.-3-M MOC WYJSCIOWA [W] ,1,2,3,4,5,6,7,8, NORMOWANA MOC WYJSCIOWA P AC /P AC,R 42 V DC 6 V DC 8 V DC TEMPERATURA OTOCZENIA [ C] 42 V DC 6 V DC 8 V DC DANE TECHNICZNE FRONIUS SYMO (1.-3-M, M, M, M, 2.-3-M) SPRAWNOŚĆ SYMO 1.-3-M SYMO M SYMO M SYMO M SYMO 2.-3-M Maks. sprawność 98,% 98,1% Europejska sprawność ważona (ηeu) 97,4% 97,6% 97,8% 97,8% 97,9% Sprawność dostosowania MPP > 99,9% ZABEZPIECZENIA SYMO 1.-3-M SYMO M SYMO M SYMO M SYMO 2.-3-M Pomiar izolacji DC Zachowanie w momencie przeciążenia Rozłącznik DC Ochrona przed odwróconą polaryzacją Przesunięcie punktu pracy, ograniczenie mocy wyjściowej ZŁĄCZA SYMO 1.-3-M SYMO M SYMO M SYMO M SYMO 2.-3-M WLAN / Ethernet LAN Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) 6 wejść i 4 cyfrowe wejścia/wyjścia Podłączenie do odbiornika zdalnego sterowania USB (gniazdo typu A) Do nośników danych USB 2x RS422 (gniazdo RJ45) Fronius Solar Net Wyjście przekaźnikowe Zarządzanie energią (bezpotencjałowe wyjście przekaźnika) Rejestrator danych i webserver Zintegrowany Wejścia sygnałowe Przyłącze licznika S / Analiza zabezpieczenia przeciwprzepięciowego RS485 Modbus RTU SunSpec lub podłączenie licznika dostępny także w wariancie light / Perfect Welding / Solar Energy / Perfect Charging DZIAŁAMY W TRZECH DZIEDZINACH, LECZ MAMY JEDNĄ PASJĘ: PRZESUWAMY GRANICE MOŻLIWOŚCI. / Nieważne, czy chodzi o spawalnictwo, fotowoltaikę, czy technologię ładowania akumulatorów nasz cel jest jasno określony: być liderem w dziedzinie innowacyjności. Razem z 38 pracownikami na całym świecie przesuwamy granice możliwości, czego dowodem jest ponad 12 przyznanych patentów. Tam, gdzie inni stawiają małe kroki, my wykonujemy skoki w rozwoju. Jak zawsze. Odpowiedzialne obchodzenie się z naszymi zasobami jest podstawą działalności naszej firmy. Dalsze informacje na temat wszystkich produktów firmy Fronius oraz naszych partnerów handlowych i przedstawicieli można uzyskać na stronie internetowej v7 Apr 217 PL Fronius Polska Sp. z o.o. ul. Gustawa Eiffel a Gliwice, Polska Tel Fax pv-sales-poland@fronius.com M,6,92,PL v8 Apr 217
