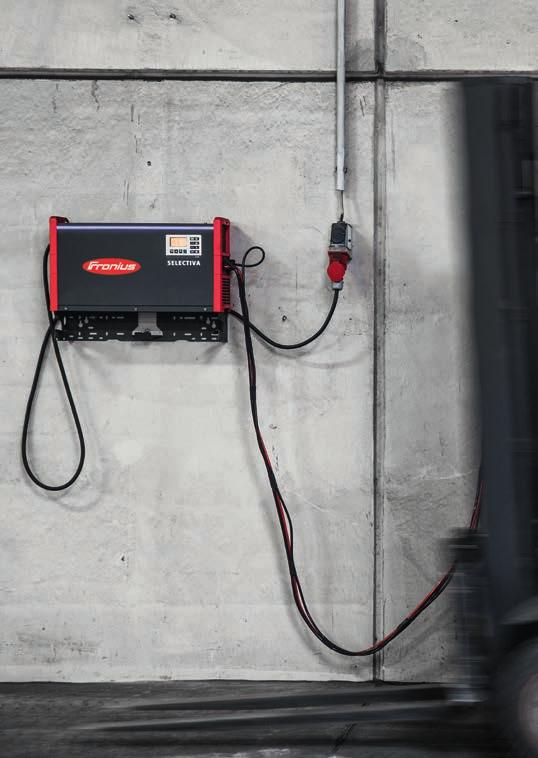

1 / Perfect Welding / Solar Energy / Perfect Charging SYSTEM ŁADOWANIA AKUMULATORÓW SELECTIVA Do akumulatorów kwasowo-ołowiowych

2 2 / Fronius Selectiva

3 Fronius Selectiva / 3 Fronius Selectiva SYSTEMY ŁADOWANIA AKUMULATORÓW DLA INTRALOGISTYKI Systemami ładowania akumulatorów Selectiva firma Fronius oferuje najbardziej zaawansowaną na świecie metodę ładowania akumulatorów elektrolitycznych. Technologia Active Inverter Technology gwarantuje optymalne i delikatne ładowanie, a innowacyjny proces ładowania Ri indywidualnie dostosowuje charakterystykę ładowania do wieku, temperatury i stanu poszczególnych akumulatorów. Użytkownicy odnoszą z tego podwójną korzyść: Żywotność akumulatorów napędowych znacznie się wydłuża i można znacząco zmniejszyć zużycie energii. Urządzenia Selectiva są dostępne w wersjach o mocy 1, 2, 3, 8 i 16 kw. Każda klasa mocy obejmuje kilka modeli, spośród których można wybrać najbardziej odpowiednie urządzenie w zależności od napięcia, pojemności i czasu ładowania akumulatorów.

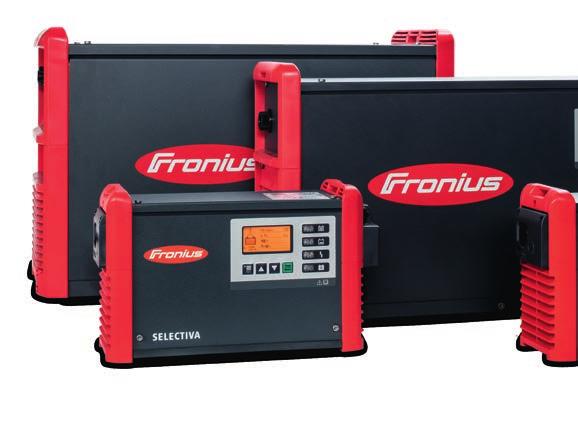

4 4 / Rodzina Selectiva Rodzina Selectiva jeden typ prostownika do wszystkich akumulatorów Uniwersalne systemy z grupy produktów Selectiva ładują akumulatory o różnych napięciach i pojemnościach co dzięki procesowi ładowania Ri jest szczególnie energooszczędne i łagodne. Łatwa i jednolita obsługa, niewielka waga, małe zapotrzebowanie na miejsce oraz niskie koszty eksploatacji to niewątpliwe korzyści. Selectiva 1kw akumulator napięcie 12V 24V pojemność [ah] akumulator mokry (PzS) 6h 7h 8h 9h 10h 11h 12h 13h 14h sprzęt Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva 2040 Typ: 1kW Wymiary szer. x wys. x gł.: 247 x 162 x 88 mm Masa łącznie z przewodem do ładowania i doprowadzającym: 4 kg Klasa ochrony: IP40 Przewód doprowadzający: 2 m Przewód do ładowania: 2,5 m Napięcie sieciowe: 1 x 230V AC (-15%/+15%) Selectiva 2kw akumulator napięcie 24V 36V / 48V pojemność [ah] akumulator mokry (PzS) 6h 7h 8h 9h 10h 11h 12h 13h 14h sprzęt Selectiva kW Selectiva kW Selectiva kW Selectiva kW Selectiva kW Selectiva kW Typ: 2kW Wymiary szer. x wys. x gł.: 341 x 198 x 110 mm Masa łącznie z przewodem do ładowania i doprowadzającym: 6 kg Klasa ochrony: IP21 Przewód doprowadzający: 2,5 m Przewód do ładowania: 3 m Napięcie sieciowe: 1 x 230V AC (-15%/+15%)

5 Rodzina Selectiva / 5 Selectiva 3kw akumulator napięcie 24V 36V / 48V pojemność [ah] akumulator mokry (PzS) 6h 7h 8h 9h 10h 11h 12h 13h 14h sprzęt Selectiva kW Selectiva kW Selectiva kW Selectiva kW Selectiva kW Selectiva 8kw Typ: 3kW Wymiary szer. x wys. x gł.: 417 x 198 x 110 mm Masa łącznie z przewodem do ładowania i doprowadzającym: 8 kg Klasa ochrony: IP21 Przewód doprowadzający: 2,5 m Przewód do ładowania: 3 m Napięcie sieciowe: 1 x 230V AC (-15%/+15%) akumulator napięcie 24V 36V / 48V 80V / 72V pojemność [ah] akumulator mokry (PzS) 6h 7h 8h 9h 10h 11h 12h 13h 14h sprzęt Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva Selectiva 8090 Selectiva 16kw Typ: 8kW Wymiary szer. x wys. x gł.: 633 x 344 x 180 mm Masa łącznie z przewodem do ładowania i doprowadzającym: 23 kg Klasa ochrony: IP20 Przewód doprowadzający: 3 m Przewód do ładowania: 3 m Napięcie sieciowe: 3 x 400V AC (-10%/+30%) akumulator napięcie 80V / 72V pojemność [ah] akumulator mokry (PzS) 6h 7h 8h 9h 10h 11h 12h 13h 14h sprzęt Selectiva Selectiva Selectiva Selectiva 8180 Typ: 16kW Wymiary szer. x wys. x gł.: 647 x 392 x 247 mm Masa łącznie z przewodem do ładowania i doprowadzającym: 34 kg Klasa ochrony: IP20 Przewód doprowadzający: 3 m Przewód do ładowania: 3 m Napięcie sieciowe: 3 x 400V AC (-10%/+30%)

6 6 / Funkcje Funkcje Dla SYSTEMÓW ŁADOWANIA AKUMULATORÓW Selectiva Rodzina produktów Selectiva oferuje szeroki zakres funkcji, które pomagają wydłużyć żywotność akumulatorów kwasowo-ołowiowych. Najważniejsze są przy tym optymalizacja procesu ładowania każdego akumulatora, dostosowanie go do indywidualnych wymagań i jednoczesne obniżenie kosztów.

7 Funkcje / 7 Proces ładowania Ri Proces ładowania Ri dopasowuje się do potrzeb każdego akumulatora i dostarcza dokładnie tyle prądu, ile jest potrzebne do optymalnego ładowania. Wizualizacja najchłodniejszego akumulatora Niebieski wskaźnik LED pokazuje, że bateria jest w pełni naładowana, schłodzona i gotowa do użycia. Funkcja kalendarza Umożliwia ona ładowanie z regulacją czasową w celu uwzględnienia korzystnych taryf energii elektrycznej i spełnienia indywidualnych modeli zmianowych. AUTOMATIC Automatyczne wykrywanie napięcia akumulatora Inteligentny prostownik automatycznie wykrywa napięcie akumulatora po podłączeniu. Ładowanie dodatkowe i szybkie Za naciśnięciem przycisku można ustawić specjalną charakterystykę ładowania dodatkowego i szybkiego. Złącze USB Umożliwia łatwe importowanie aktualizacji oprogramowania i odczytywanie wyczerpujących analiz.. Funkcja głębokiego rozładowania Dzięki tej specjalnej charakterystyce można w pełni naładować głęboko rozładowany akumulator. Charakterystyka odświeżania Wydajność słabego akumulatora zwiększa się dzięki zastosowaniu charakterystyki odświeżania. MO BEZ EFEKTU PONIEDZIAŁKU Dzięki programowalnemu, sterowanemu czasowo ładowaniu wyrównawczemu zapewniane jest pełne naładowanie przez weekend i po okresie świątecznym. Obsługa bezpośrednio przy urządzeniu Intuicyjny wyświetlacz umożliwia ekspertom prostą obsługę i ustawianie najróżniejszych parametrów. Unikanie szczytów prądowych Małe zużycie prądu i regulowane rozpoczęcie ładowania zmniejszają wymagane obciążenie przyłączeniowe i obciążenie szczytowe. Tekst dystrybutora Po wystąpieniu błędu na wyświetlaczu jest prezentowany automatycznie indywidualnie zdefiniowany kontakt do serwisu.

8 8 / Opcje Opcje Dodatkowe oprogramowanie i sprzęt IT Pas i pręt transportowy Nasze systemy nośne umożliwiają elastyczne używanie urządzeń w dowolnym miejscu. Dzięki temu procesy ładowania mogą być realizowane indywidualnie w różnych miejscach i dla różnych zastosowań. Karta przekaźnikowa, skrzynka opcji Przekazuje informacje o stanie naładowania podłączonego akumulatora za pośrednictwem zewnętrznego obwodu. W ten sposób można też przesyłać komunikaty o błędach oraz korzystać z dodatkowych funkcji, takich jak Aquamatic, zewnętrzna pompa powietrza i wskaźnik uzupełnienia poziomu wody. IP23 Opcja ta chroni system ładowania akumulatorów przed spadkiem wody rozpryskowej do 60 stopni w pionie. Zmniejsza to do minimum prawdopodobieństwo uszkodzenia spowodowanego przeniknięciem wody do wnętrza Błąd zbiorczy Funkcja zbiorczego błędu umożliwia proste i szybkie przekazywanie komunikatów o błędach do systemów innych producentów.! Wskaźnik zdalny Idealny do sterowania i monitorowania prostowników na długich dystansach. Pełny interfejs użytkownika można zainstalować w odległości ponad 30 m od obiektu. Ładowanie sterowane temperaturą Dostosowuje napięcie ładowania, a tym samym moc do temperatury akumulatora. Zapewnia to ich zrównoważoną ochronę i wydłuża ich żywotność. Jeśli temperatura przekroczy określoną wartość graniczną, ładowanie zostaje automatycznie przerwane. Opcja ta zawiera funkcję Zewnętrzny start/stop.

9 Opcje / 9 Filtr powietrza Skutecznie chroni wewnętrzne części systemu ładowania akumulatorów przed zabrudzeniem i zapobiega zwarciom powodowanym przez cząsteczki kurzu. Znacznie zwiększa to niezawodność i żywotność urządzenia. Air-Puls (EUW) Pneumatyczna cyrkulacja elektrolitu umożliwia szybkie i wyjątkowo łagodne ładowanie akumulatorów napędowych. Zalecany do ładowania szybkiego i dodatkowego w celu zapewnienia kontrolowanego mieszania kwasów. Uchwyty ścienne i podłogowe Do łatwego i solidnego montażu na podłodze lub na ścianie. Zintegrowany uchwyt na kable zapewnia bezpieczne przechowywanie przewodów do ładowania i chroni przed uszkodzeniem Aquamatic Automatyczny system napełniania napełnia akumulator wodą demineralizowaną przy każdym ładowaniu. Zapobiega to uszkodzeniom, które mogą powstać na skutek nieodpowiedniego napełnienia. Pasmo diodowe, wskaźnik stanu naładowania Wskazuje z daleka, który akumulator napędowy się ładuje, jest w pełni naładowany lub schłodzony i gotowy do użycia. Przyczynia się to do znaczącego wydłużenia żywotności akumulatorów. STOP Zewnętrzny Start/Stop Jeżeli przewód do ładowania zostanie odłączony podczas ładowania, zewnętrzny start/stop zapobiega iskrzeniu. Zmniejsza to ryzyko eksplozji spowodowanej gazem piorunującym powstającym podczas ładowania i minimalizuje zużycie wtyczek do ładowania. Wtyczka do ładowania Wtyczki do ładowania wg DIN firmy REMA lub Schaltbau i wtyczki płaskie są częścią naszego standardowego asortymentu. Specjalne wtyczki są dostępne na zamówienie.

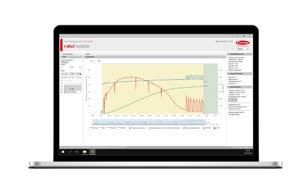

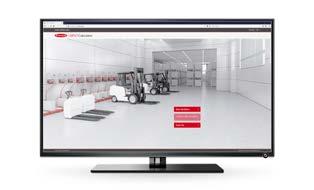

10 10 / Rozwiązania programowe Rozwiązania programowe Dla SYSTEMÓW ŁADOWANIA AKUMULATORÓW Selectiva Odpowiednie procesy i technologie ładowania mają znaczący wpływ na bieżące koszty eksploatacji elektrycznych urządzeń do transportu poziomego. Firma Fronius oferuje szereg inteligentnych rozwiązań programowych do szczegółowej analizy i oceny istniejących informacji oraz do obliczania potencjału optymalizacji. I-SPoT Calculator Smart Firma Fronius opracowała uproszczony wariant wszechstronnego narzędzia konsultingowego I-SPoT Calculator, które można stosować na wszystkich urządzeniach końcowych, takich jak komputery, tablety czy smartfony. Inteligentna aplikacja WWW pokazuje szybko i łatwo właściwy prostownik po wprowadzeniu zaledwie kilku parametrów. Ponadto prezentowana jest kalkulacja potencjalnych oszczędności w zakresie kosztów energii i emisji CO 2. Dowiedz się więcej Filmy i inne informacje można znaleźć na stronie internetowej:

11 Rozwiązania programowe / 11 Wystarczy kilka kliknięć, aby znaleźć właściwy prostownik Warianty analizy szczegółowej Wasze zalety Wyznaczanie i obliczanie potencjałów optymalizacji. Możliwość stosowania na wszystkich urządzeniach końcowych Przegląd bieżących kosztów eksploatacji I-SPoT CalculatoR Kalkulator kosztów wynikających z inwestycji I-SPoT oblicza możliwy potencjał oszczędności dla elektrycznych urządzeń do transportu poziomego w zakresie kosztów energii elektrycznej, emisji CO 2, akumulatorów i kosztów konserwacji. Możliwe jest rejestrowanie i wyświetlanie floty urządzeń do transportu poziomego z różnych lokalizacji firmy, jak również poszczególnych działów danej lokalizacji. Narzędzie kalkulacyjne jest optymalną podstawą do podejmowania decyzji dotyczących optymalizacji działań związanych z eksploatacją floty w przedsiębiorstwie. I-SPoT Viewer Narzędzie do wizualizacji I-SPoT Viewer firmy Fronius zapewnia doskonały przegląd danych ładowania i wyświetla graficznie cykle ładowania akumulatora. Pozwala to na szybką i łatwą analizę oraz optymalizację procesów ładowania. Darmowe oprogramowanie umożliwia również identyfikację błędów, takich jak nieprawidłowe ustawienia urządzenia lub usterki akumulatora. Zapewnia to niezawodne i wydajne działanie systemu ładowania akumulatorów.

12 12 / Proces ładowania Ri

13 Proces ładowania Ri / 13 Proces ładowania Ri ZIMNE ŁADOWANIE TRZYMA NAJDŁUŻEJ Maksymalna efektywność energetyczna proces ładowania Ri umożliwia uzyskanie najwyższego współczynnika całkowitej sprawności od gniazda aż do urządzenia do transportu poziomego, a tym samym jest wyjątkowo energooszczędny. Proces ładowania Ri to rewolucja w technologii ładowania akumulatorów: Inaczej niż w przypadku procesów konwencjonalnych, ten proces ładowania nie wykorzystuje żadnej stałej charakterystyki z zadaną wartością prądu. Prąd ładowania jest generowany ze skutecznej rezystancji wewnętrznej (Ri) akumulatora, która jest zależna od wieku akumulatora, temperatury i stanu naładowania. Dlatego każdy proces ładowania jest unikatowy i ma indywidualną, optymalnie dostosowaną charakterystykę. Dzięki temu można zredukować przeładowanie do minimum. Zwiększa to efektywność energetyczną podczas ładowania oraz zmniejsza koszty energii elektrycznej i emisję CO 2. Znacznie wydłuża się żywotność baterii. Dowiedz się więcej Filmy i inne informacje można znaleźć na stronie internetowej: Jak działa proces ładowania Ri / Stan akumulatora jest określany przy każdym ładowaniu. / Dostosowana charakterystyka ładowania w zależności od wieku, temperatury i stanu naładowania. / W każdej fazie ładowania do akumulatora jest doprowadzany optymalny prąd. / Każdy cykl ładowania jest unikatowy i ma indywidualną charakterystykę.

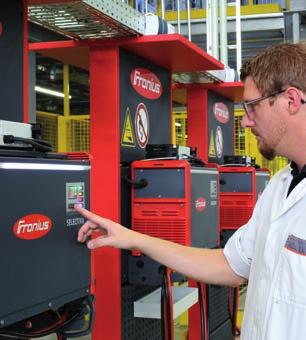

14 14 / Wydajnie i indywidualnie Konsulting Fronius jest bliskim partnerem od analizy obecnej sytuacji przez planowanie i instalację aż po eksploatację wspólnego systemu do ładowania akumulatorów. Naszym najwyższym celem jest zoptymalizowanie całego przepływu energii floty urządzeń do transportu poziomego. W ten sposób pomagamy osiągnąć niskie koszty eksploatacji i rentowny sukces.

15 Wydajnie i indywidualnie / 15 Wydajnie i indywidualnie Rozwiązania systemowe i konsulting Firma Fronius jest nie tylko producentem urządzeń, ale również kompetentnym doradcą i dostawcą systemów. Wspólnie analizujemy obecną sytuację klienta, określamy wymagania wobec przyszłej technologii ładowania i na tej podstawie wypracowujemy bezpieczne, zgodne z normami i opłacalne rozwiązanie. Rozwiązania systemowe Oprócz innowacyjnych systemów ładowania akumulatorów Fronius oferuje bogate portfolio produktów do każde infrastruktury ładowania od praktycznych modułów ładowania i bezpieczeństwa aż do inteligentnego systemu informacji i zarządzania Cool Battery Guide Easy. Dodatkowo, aby sprostać wyjątkowym wymaganiom, opracowujemy dostosowane rozwiązania do pojedynczych stanowisk ładowania, ładowni i stacji ładowania akumulatorów, dzięki którym można stworzyć bezpieczne i produktywne środowisko dla pracowników i urządzeń technicznych.

16 Fronius Perfect Charging Specjaliści od procesów i optymalizatorzy kosztów Fronius Perfect Charging to Twój kompetentny specjalista od procesów i optymalizator kosztów w dziedzinie ładowania akumulatorów napędowych dla intralogistyki. Wspólnie z naszymi klientami projektujemy zindywidualizowane rozwiązania i systemy gwarantujące obniżenie kosztów użytkownikom urządzeń do transportu poziomego z napędem elektrycznym. Jako specjaliści we wszelkich sprawach dotyczących systemów ładowania akumulatorów, zajmujemy się indywidualną analizą, doradztwem i planowaniem w związku z realizacją i użytkowaniem ładowni i stacji ładowania akumulatorów. W przypadku ładowania akumulatorów ołowiowych, w postaci procesu ładowania Ri oferujemy najlepszą technologię z dostępnych obecnie na rynku. Także w dziedzinie alternatywnych koncepcji napędowych, takich jak akumulatory litowo-jonowe, firma Fronius zalicza się do motorów postępu. Nasze obszerne portfolio produktów i usług, kompetencje i doświadczenie oraz indywidualny i elastyczny serwis czynią z nas partnera poszukiwanego przez wszystkie branże, jeżeli zachodzi potrzeba optymalizacji kosztów intralogistyki. Oficjalny partner nagrody ifoy Firma Fronius jest oficjalnym partnerem nagrody w dziedzinie intralogistyki IFOY AWARD (International Intralogistics and Forklift Truck of the Year), którą corocznie wyróżniane są najlepsze urządzenia do transportu poziomego oraz rozwiązania użytkowe stosowane w przemyśle, handlu i usługach. / Dalsze informacje dotyczące procesu ładowania Ri i Fronius znajdują się na stronie: / Perfect Welding / Solar Energy / Perfect Charging TRZY JEDNOSTKI BIZNESOWE, JEDNA PASJA. TEchNOlOgIA, KTóRA ustanawia STANDARDY. To co w roku 1945 rozpoczęło się jako jednoosobowa działalność, jest dzisiaj przedsiębiorstwem, które ustanawia nowe standardy technologiczne w dziedzinach spawalnictwa, fotowoltaiki i ładowania akumulatorów. Na całym świecie zatrudniamy blisko 3800 pracowników, a o naszej innowacyjności niech świadczy to, że jesteśmy w posiadaniu 1242 patentów. Zrównoważony rozwój oznacza dla nas, że kwestie ochrony środowiska i sprawy socjalne traktujemy na równi z wskaźnikami ekonomicznymi. Nasza dewiza jest od zawsze ta sama: chcemy być liderem innowacyjności. Dalsze informacje na temat wszystkich produktów firmy Fronius oraz naszych partnerów handlowych i przedstawicieli można uzyskać na stronie internetowej v08 Aug 2017 PL Tekst i rysunki zgodne ze stanem technicznym w czasie przekazania do druku. Zmiany zastrzeżone. Wszystkie dane pomimo starannego opracowania są bez gwarancji i są wyłączone od odpowiedzialności. Prawo autorskie 2011 Fronius. Wszelkie prawa zastrzeżone. Fronius Polska Sp. z o.o. ul. Gustawa Eiffel a Gliwice, Polska Tel Fax perfect.charging.pl@fronius.com Fronius International GmbH Froniusplatz Wels Austria Telephone Fax: perfect.charging@fronius.com ab14
