1 Kraków > Nowe kierunki rozwoju oczyszczania ścieków na przykładzie instalacji zaprojektowanych i wybudowanych przez Veolia Water Technologies. Ostatnie inwestycje ekologiczne w SM Mlekovita Dr inż. Bogusław Buczak boguslaw.buczak@veolia.com

2 Veolia - globalny lider w optymalnym zarządzaniu zasobami Veolia projektuje i wdraża rozwiązania z zakresu zarządzania obiegiem wody, energii oraz gospodarką odpadami, uczestnicząc w zrównoważonym rozwoju miast i przemysłu ENERGIA WODA Zarządzani globalnym cyklem wody, Od uzdatniania i dystrybucji wody pitnej aż po odbiór i oczyszczanie ścieków, odzysk i zawracanie oczyszczonej wody do obiegu. Zarządzanie odpadami płynnymi, stałymi i niebezpiecznymi Nasze ekspertyzy obejmują cały cykl gospodarowania odpadami od odbioru do recyklingu i końcowego odzysku odpadów w formie produktów lub energii ODPADY Efektywność energetyczna i efektywne zarządzanie sieciami ciepłowniczymi i chłodniczymi, produkcja zielonej energii MAY

3 Veolia Water Technologies w Polsce Zarejestrowanie firmy w Polsce 1997 Biura w Polsce: o Warszawa biuro rejestrowe o Kraków oddział o Tychy oddział i siedziba serwisu Zatrudnienie 2016: 131 pracowników WARSZAWA 52 pracowników 22 pracowników TYCHY KRAKÓW 57 pracowników Kwiecień 2015 Wprowadzenie zintegrowanego systemu Zarządzania Styczeń 2017 Uzyskanie Certyfikatu ISO o ISO 9001:2008 o ISO 14001:2004

4 Obszary działania w gospodarce wodnej Stacja pomp Woda pitna Sieci Piec Woda chłodząca Woda powierzchniowa Woda procesowa Chłodnia kominowa Produkcja Odpływ Osad Oczyszczanie ścieków

5 Typy realizowanych kontraktów Doradztwo, konsultacje techniczne DBFO Realizacja pod klucz Serwis gwarancyjny i pogwarancyjny VEOLIA WATER TECHNOLOGIES Dostawy urządzeń i linii technologicznych Badania pilotowe i testy laboratoryjne Projektowanie systemów i linii technologicznych o o Prace wykonywane w ramach zespołów międzynarodowych Rozwiązania oferowane w oparciu o know-how grupy Veolia Water Technologies

6 Model DBFO korzyści ze współpracy Model DBFO design, build, finance, operate Gwarancja utrzymania parametrów mediów: Ilości gwarancje wolumenów Cena uzgodniona cena i znana wieloletnia ścieżka indeksacyjna Zapewnienie ciągłości gwarancja dyspozycyjności Koncentracja na działalności podstawowej Zaangażowanie finansowe po stronie Veolii Ryzyka projektowe, technologiczne oraz budowlane po stronie Veolii Ryzyka eksploatacyjne po stronie Veolii Alokacja środków finansowych w działalności podstawowej Veolia stabilnym partnerem finansowym 6

7 Nasza pozycja rynkowa Sektory, w których zajmujemy pozycję lidera D&B PRZEMYSŁ OIL&GAS HPI/CPI PRZEMYSŁ ENERGETYKI PRZEMYSŁ SPOŻYWCZY TERMICZNE PRZEKSZTAŁCANIE OSADÓW ŚCIEKOWYCH ORLEN PCC ROKITA ANWIL VELSICOL LOTOS ORIFLAME PGNiG BNK Petroleum ENI EDF Polska Grupa Energetyczna TAURON FORTUM ENEA ENERGA MLEKOVITA MLEKPOL KELLOG S MASPEX (TYMBARK, TYMBARK OLSZTYNEK, EKOLAND) CPP TORUŃ-PACIFIC BROWAR NAMYSŁÓW NESTLE LU POLSKA CARGIL CARLSBERG KOMPANIA PIWOWARSKA COCA-COLA WARSZAWA KRAKÓW ŁÓDŹ SZCZECIN POMORZANY ORLEN EKO 7

8 Oczyszczalnia ścieków z produkcji PTA ANWIL S.A. Oczyszczanie ścieków chemicznych pochodzących z wytwórni kwasu tereftalowego (PTA) Zastosowanie połączenia procesu beztlenowego i tlenowego MBBR Pierwsza w Polsce instalacja z zastosowaniem technologii MBBR Anox Kaldness (Moving Bed Biofilm Reactor) - proces z zastosowaniem ruchomego złoża, wykorzystujący zjawisko tworzenia biofilmu na materiale nośnikowym Przepustowość: m 3 /d Ł ChZT 28t/d Realizacja:

9 Instalacja termicznego przekształcania odpadów niebezpiecznych dla ORLEN Eko Sp. z o.o., Płock Pierwsza instalacja w Polsce wykorzystująca technologię spalania w piecu fluidalnym Pyrofluid Spalanie czterech rodzajów odpadów niebezpiecznych powstających na Oczyszczalni Ścieków Zakładu Głównego PKN ORLEN w Płocku Zastosowanie unikalnego systemu odzysku ciepła Realizacja: r. x 9

10 PCC Rokita S.A. - Oczyszczanie ścieków toksycznych i trudno biodegradowalnych Zastosowanie technologii MBBR AnoxKaldnes (Moving Bed Biofilm Reactor) Oczyszczanie ścieków pochodzących z produkcji środków ochrony roślin oraz ze składowiska odpadów niebezpiecznych, zawierających duże ilości trudno rozkładalnego ChZT, związków AOx i chlorofenoli Przepustowość: m 3 /d Realizacja:

11 Mondi Świecie budowa nowego stopnia biologicznego Modernizacja tlenowej oczyszczalni ścieków papierniczych wraz z nowym osadnikiem wtórnym Przepustowość: m3/d, Ładunek ChZT: kg/d Wydajność maksymalna dmuchaw 3 x m3/h Średnica zgarniacza: 84 m NAJWIĘKSZY W POLSCE Realizacja:

12 Stacja Uzdatniania Wody dla Elektrowni Pątnów II Jedna z największych w Polsce instalacji demineralizacji oparta na membranach UF i RO. Instalacja unikatowa w polskiej skali - zastosowanie konfiguracji procesów z wykorzystaniem Actiflo i Double RO Modernizacja instalacji wstępnego przygotowania wody powierzchniowej i dostarczenie wody procesowej dla zasilania bloku energetycznego o parametrach nadkrytycznych Technologie: Podczyszczanie: 2 linie ACTIFLOC, Część demi: UF, podwójna RO, wymiana jonowa na wymiennikach ze złożem mieszanym Realizacja:

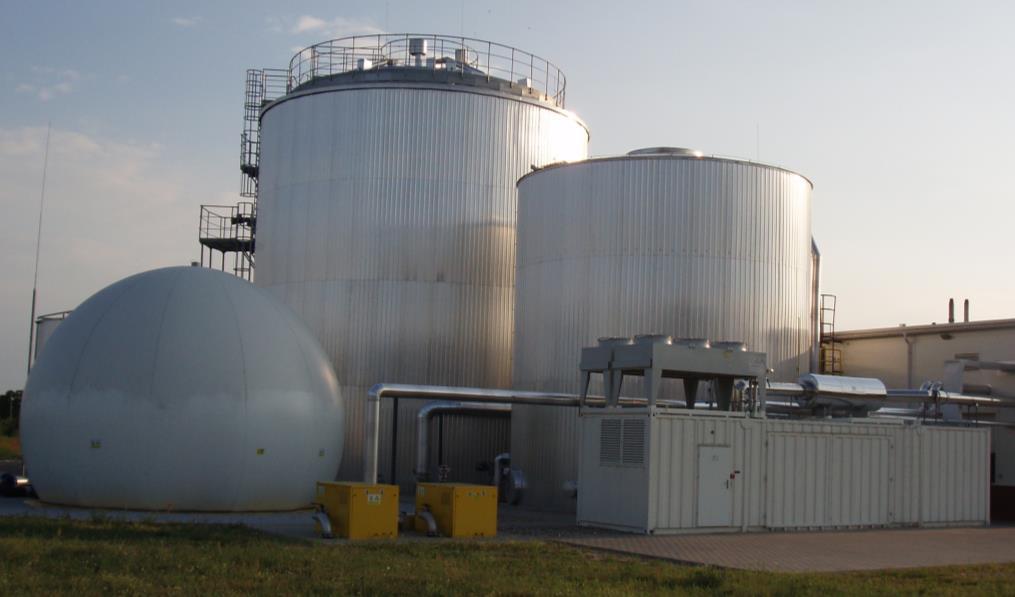

13 Mars Polska Oczyszczalnia ścieków w fabryce czekolady - Pierwsze takie rozwiązanie na skalę światową Jednoczesna utylizacja odpadów i ścieków Proces składający się z 4 etapów o o reaktor beztlenowy membranowy Memthane (red. ChZT 99,8%) sekcja doczyszczająca o o o proces deamonifikacji na złożu zawieszonym Anita MOX (redukcja NNH 4 ) tlenowy reaktor membranowy Biosep z UF moduł RO o Zamknięcie obiegu wodnego dla 50% oczyszczonych ścieków tj. odzysk wody ze ścieków o o o Produkcja energii elektrycznej 800kW/h Produkcja energii cieplnej 800 kw/h Wytworzone ciepło służy do podgrzewania reaktora Memthane i produkcji pary 10 bar

14 Ścieki jako surowiec Energia (biogaz) Woda (ZLD Zero Liquid Discharge) Odzysk surowców (Fosfor, biopolimery) 14

15 Jak będzie wyglądać nowoczesna oczyszczalnia ścieków w przyszłości? Energia elektryczna neutralne CO 2 Energia elektryczna neutralne CO 2 Energia cieplna neutralne CO 2 Chemikalia Bio-rafineria Zasoby=ścieki + odpady Czysta woda Bio-plastik Odzysk substancji odżywczych np. MAP 15

16 Inwestycje SM Mlekovita realizowane obecnie przez Veolia Water Technologies SM Mlekovita Wysokie Mazowieckie 2013 r. Modernizacja oczyszczalni ścieków w z produkcją biogazu i kogeneracją 2017r. Realizacja rozbudowy oczyszczalni ścieków na potrzeby przejęcia dodatkowych strumieni z nowobudowanej proszkowni SM Mlekovita Trzebownisko (koło Rzeszowa) rozbudowa i modernizacja oczyszczalni ścieków wraz z fermentacją osadu, produkcją biogazu i jego współspalaniem 16

17 Historia : Rozbudowa i modernizacja oczyszczalni ścieków dla SM Mlekovita w Wysokiem Mazowieckiem wraz z produkcją ciepła i energii elektrycznej z biogazu Rozbudowa pracującej oczyszczalni ścieków bez przerwania procesu i przekroczeń na odpływie Zastosowanie flotacji ciśnieniowej DAF oraz fermentacji beztlenowej osadu z przemysłu mleczarskiego Zrzut oczyszczonych ścieków do rzeki Produkcja wysokoenergetycznego biogazu i jego przeróbka w agregatach kogeneracyjnych (2 x 800 kw) na energię cieplną i elektryczną Zamiana generującej koszty oczyszczalni ścieków w przynoszącą zysk biorafinerię Wydajność: m 3 /d Ładunek kgchzt/d ( RLM) Realizacja:

18 Wyniki pracy oczyszczalni ścieków Mlekovita Ścieki oczyszczone Parametr Jednostka Ścieki mleczarskie Wartość dopuszczalna Średnia* Redukcja [%] BZT5 mg/dm3 2992,5 25 4,90 99,8 ChZT mg/dm3 4858, ,17 99,0 Zawiesina mg/dm3 1149, ,66 99,1 Fosfor mg/dm ,57 98,6 Azot ogólny mg/dm ,39 97,9 Azot amonowy mg/dm ,00 75,0 Azot azotanowy mg/dm3 75,4 30 1,03 98,7 *Średnia za rok 2014 Wartości BZT 5 poniżej 5mg/l świadczą o niemal całkowitym rozkładzie substancji organicznych. Redukcja fosforu następuje całkowicie w procesie biologicznym tj. bez konieczności strącania solami żelaza Oczyszczalnia osiąga wszelkie parametry ścieków oczyszczonych zgodnie z przepisami w zakresie znacznie przewyższającym wymagania. 18

19 Efektywności pracy reaktora biogazowego. Produkcja energii elektrycznej w CHP Mlekovita

20 Efekty ekonomiczne Modernizacja istniejącej oczyszczalni SM Mlekovita, nie tylko pozwoliła na przejęcie dodatkowych ładunków wynikających ze wzrostu produkcji, ale zmieniła charakter oczyszczalni w sensie ekonomicznym z producenta kosztów na producenta zysków. 20

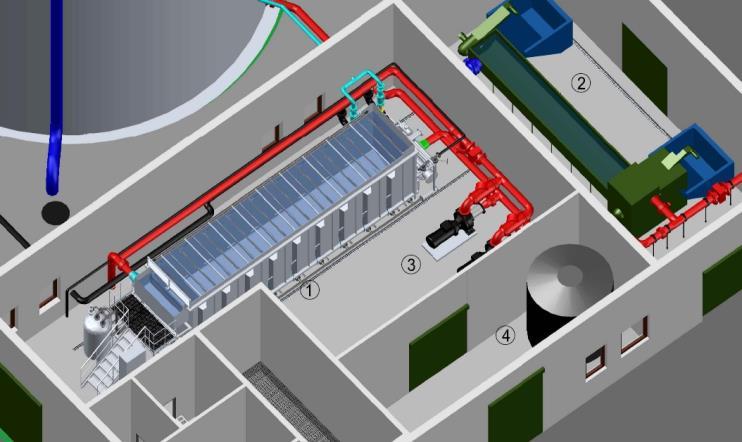

21 Obecnie: Rozbudowa oczyszczalni ścieków dla SM Mlekovita w Wysokiem Mazowieckiem Rozbudowa obejmowała następujące prace: Budowa nowej sekcji podczyszczania mechanicznego ścieków surowych o wydajności maksymalnej (pik) 300 m 3 /h opartej na sitopiaskowniku i jednostce flotacji ciśnieniowej DAF zlokalizowanej w nowym budynku technologicznym Budowa nowej pompowni ścieków surowych o wydajności 300 m 3 /h Budowa zbiorników uśredniającego oraz awaryjnego o objętości 1600 m 3 każdy wraz z zestawem transferowym ścieków pomiędzy nimi Modernizacja linii dozowania środków chemicznych wraz ze zbiornikami Dostawa aeratorów, wymiana mieszadeł wraz z modernizacją odpływu z istniejących komór osadu czynnego Modernizacja pochodni biogazu oraz dostawa osuszacza Q max =550Nm 3 /h Rurociągi technologiczne, prace elektryczne i automatyka oraz prace budowlane. Celem rozbudowy jest przejęcie dodatkowej ilości ścieków przy utrzymaniu efektu oczyszczania pozwalającego na zrzut do rzeki. 21

22 Obecnie: Rozbudowa oczyszczalni ścieków dla SM Mlekovita w Wysokiem Mazowieckiem Zrealizowany układ jest bardzo elastyczny, co ułatwi eksploatację oczyszczalni i uczyni ją jeszcze bardziej niezawodną w okresach przeglądów okresowych elementów instalacji czy w razie awarii urządzeń oczyszczalni Obie linie technologiczne podczyszczania mogą pracować z tą samą wydajnością a system połączeń technologicznych umożliwia przekierowywanie obu strumieni ścieków mleczarskich na każdą z nich Usunięte w procesie flotacji osady z dodatkowego strumienia ścieków wraz z osadem nadmiernym z KOCZ będą kierowane do istniejącej instalacji fermentacji reaktora Biobulk, co zwiększy produkcję biogazu stanowiącego odnawialne źródło energii (tzw. OZE). 22

23 Obecnie: Rozbudowa i modernizacja oczyszczalni ścieków dla SM Mlekovita w Trzebownisku Z uwagi na planowane zwiększenie produkcji na zakładzie w Trzebownisku wynikła konieczność zwiększenia przepustowości istniejącej oczyszczalni ścieków z 800 na 1400m3/d. Na podstawie doświadczeń z inwestycji w Wysokiem Mazowieckiem z 2013 roku rozbudowę oparto o analogiczne rozwiązania technologiczne pozwalające na produkcję biogazu, który w tym przypadku będzie współspalany w nowoprojektowanej kotłowni gazowej. Rozbudowa obejmuje następujące obiekty: Podczyszczanie mechaniczne ścieków surowych sitopiaskownik o wydajności 60 m 3 /h Zbiornik buforowy 350 m 3 zapewniający 6 h zatrzymania ścieków Usuwanie zawiesin, redukcja ładunku ChZT w procesie flotacji ciśnieniowej DAF zlokalizowanej w nowym budynku technologicznym Modernizacje procesowe w istniejących komorach osadu czynnego, dostawa mieszadeł, opomiarowanie procesu Fermentację osadu flotacyjnego i tlenowego w reaktorze Biobulk pozwalającą na produkcję biogazu (ok. 2040Nm3/d). Linię biogazową złożoną z pochodni, zbiornika, osuszacza, dmuchaw oraz instalacji mieszania biogazu z gazem ziemnym Dostawę linii odwadniania osadu przefermentowanego opartej na wirówce dekantacyjnej 23

24 Rozbudowa i modernizacja oczyszczalni ścieków dla SM Mlekovita w Trzebownisku Prace projektowe rozpoczęto we wrześniu Planowane zakończenie prac przewidywane jest na czerwiec

25 Korzyści współpracy z VWT. Wiedza ekspercka i doświadczenie wybudowaliśmy w Polsce kilkadziesiąt instalacji w wielu sektorach. Nasze instalacje produkują ok 50Mm3 biogazu/rok Opatentowane własne technologie Ponad 20 letnia obecność VWT na polskim rynku. Doświadczenie realizacyjne złożonych projektów. Minimum ryzyka inwestycyjnego Serwis wysoko wykwalifikowany serwis na miejscu, zapewniający pełną obsługę techniczno-technologiczną instalacji Ekonomiczna stabilność Grupy Veolia gwarantująca wywiązanie się ze zobowiązań Gwarancje procesowe w kontrakcie 25

26 Dziękuję za uwagę! Zapraszamy do współpracy!
