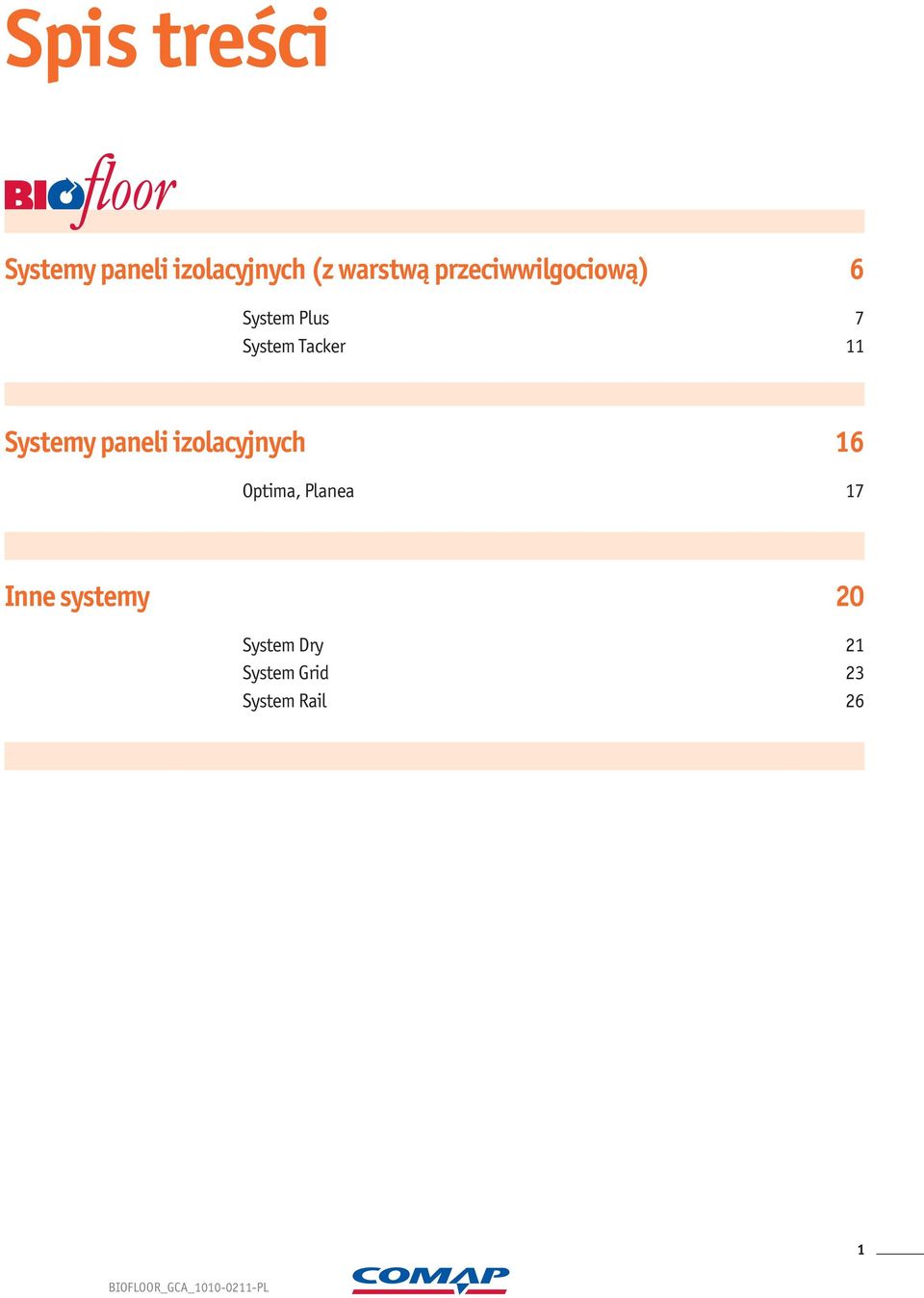

1 Spis treści Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) 6 System Plus 7 System Tacker 11 Systemy paneli izolacyjnych 16 Optima, Planea 17 Inne systemy 20 System Dry 21 System Grid 23 System Rail 26 1

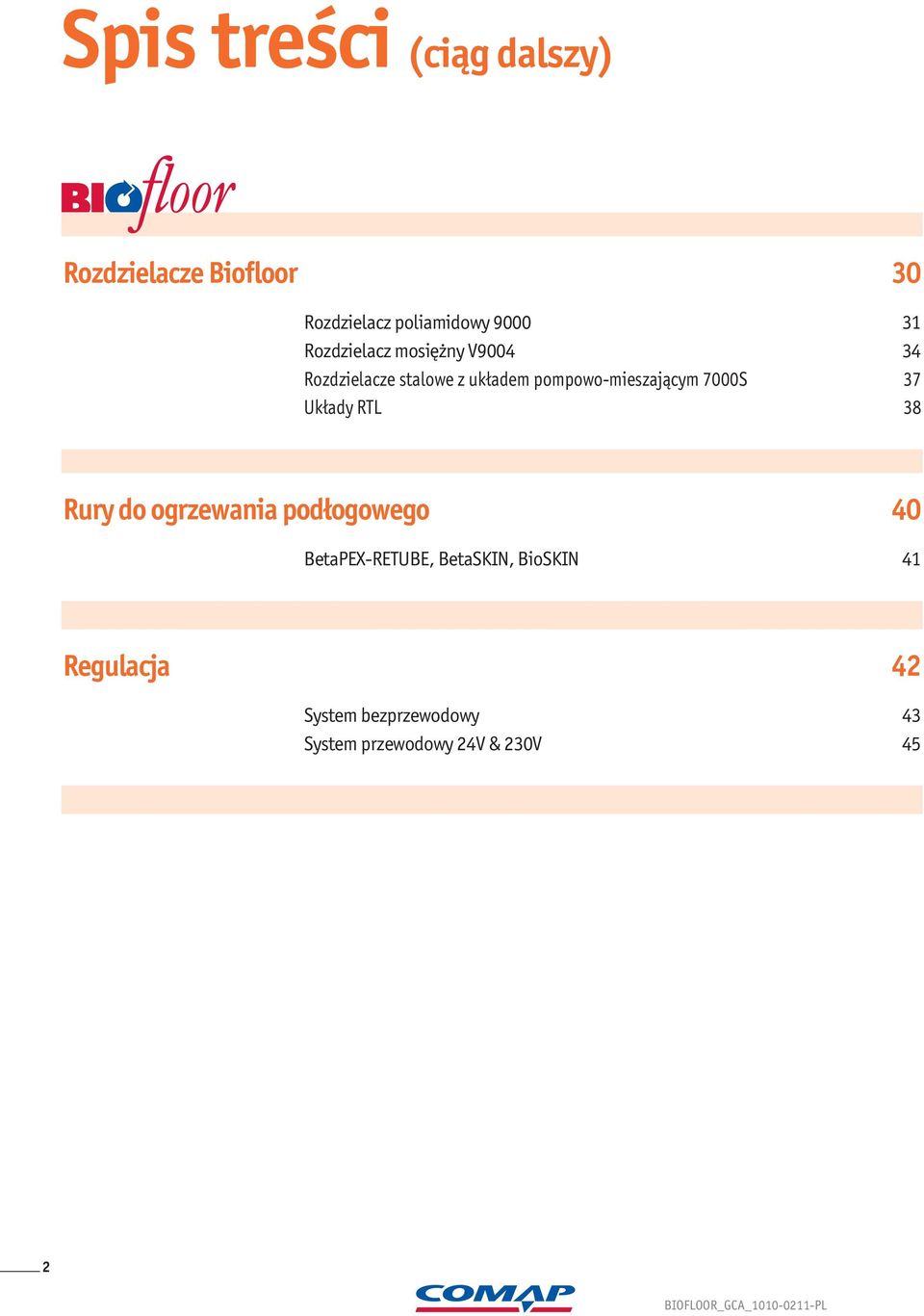

2 Spis treści (ciąg dalszy) Rozdzielacze Biofloor 30 Rozdzielacz poliamidowy Rozdzielacz mosiężny V Rozdzielacze stalowe z układem pompowo-mieszającym 7000S 37 Układy RTL 38 Rury do ogrzewania podłogowego 40 BetaPEX-RETUBE, BetaSKIN, BioSKIN 41 Regulacja 42 System bezprzewodowy 43 System przewodowy 24V & 230V 45 2

3 Prezentacja O firmie COMAP COMAP jest wiodącą europejską firmą oferującą kompletne rozwiązania dla instalacji centralnego ogrzewania, ogrzewania podłogowego oraz wody użytkowej. > Siedziba główna Lyon, Francja > Zakłady produkcyjne Abbeville, Francja Arrest, Francja Brecsia, Włochy Montelier, Francja Nevers, Francja St Denis de l'hotel, Francja Armatura grzewcza Armatura i produkty z mosiądzu Złączki do systemów z tworzyw sztucznych Produkty uzdatniania wody Rury Złączki metalowe > Centralny magazyn Chécy, Francja Witryny lokalnych biur COMAP: Zakład produkcyjny: Abbeville, Francja Centralny magazyn: Chécy, Francja Zakład produkcyjny: Saint Denis de l'hotel, Francja 3

4 System COMAP Biofloor...profesjonalista dla zawodowców Biofloor to starannie wyselekcjonowana gama produktów i usług przeznaczona dla profesjonalnych instalatorów systemów ogrzewania i chłodzenia podłogowego. COMAP Biofloor to system o maksymalnej wydajności, łatwy i w pełni gotowy do instalacji. > 10 lat gwarancji na system Klienci wybierający najwyższą jakość pakietu Biofloor dostają dodatkowe wsparcie w postaci pełnej dzięsięcioletniej gwarancji na cały system ogrzewania/chłodzenia podłogowego. > Usługi dostępne dla Ciebie: Szybkie przygotowanie oferty handlowej. Nasz dział sprzedaży jest gotowy odpowiedzieć na każde Twoje pytanie dotyczące oferty Biofloor. > Obliczenia i projekty: COMAP oferuje indywidualne wyliczenia i projekty w pełni dopasowane do potrzeb klienta. Obliczenia obejmują: straty ciśnienia, średnice rur, długości obwodów itp. > Doradztwo techniczne na miejscu budowy: Gdy jest taka potrzeba na miejscu budowy, COMAP oferuje bezpłatne doradztwo techniczne dotyczące kompletnego systemu ogrzewania/chłodzenia podłogowego. > Program szkoleń: COMAP zapewnia pełen program szkoleniowy z dziedziny ogrzewania/chłodzenia podłogowego. Szkolenia mogą się odbywać zarówno u klienta jak i w ośrodkach szkoleniowych COMAP. 4

5 Ogrzewanie i chłodzenie podłogowe Radiacyjne ogrzewanie i chłodzenie podłogowe jest rodzajem centralnej klimatyzacji, która utrzymuje komfort cieplny w pomieszceniu poprzez wymianę ciepła przez promieniowanie (ograniczona konwekcja powietrza). > Zalety > Pełen komfort Rozkład temperatury w pomieszczeniu jest bardziej równomierny niż w tradycyjnych systemach ogrzewania i chłodzenia. Promieniowanie cieplne ogrzewa dolne partie ciała, zapewniając komfortowe i naturalne uczucie przyjemnego ciepła. > Chłodzenie / klimatyzacja System podpodłogowy można stosować również do chłodzenia pomieszczenia. Klimat panujący w takim pomieszczeniu można porównać z wchodzeniem do rześkiego kościoła w środku upalnego lata. > Oszczędność energii Ogrzewanie podłogowe pracuje z niższymi temperaturami zasilania od 35 do 45 C, podczas gdy tradycyjne systemy grzejnikowe pracują z temperaturą około 70. Oznacza to, że aby uzyskać komfort cieplny możemy zużyć mniej energii. > Estetyka Nie ma konieczności instalowania grzejników na ścianach. System podłogowy jest zupełnie niewidoczny. > Higiena Bez ruchu powietrza zmniejsza się ilość kurzu w pomieszczeniu. Łatwiej jest sprzątać pomieszczenie bez grzejników. Dzięki temu ogrzewanie podłogowe jest coraz częściej stosowane w szkołach i szpitalach. 5

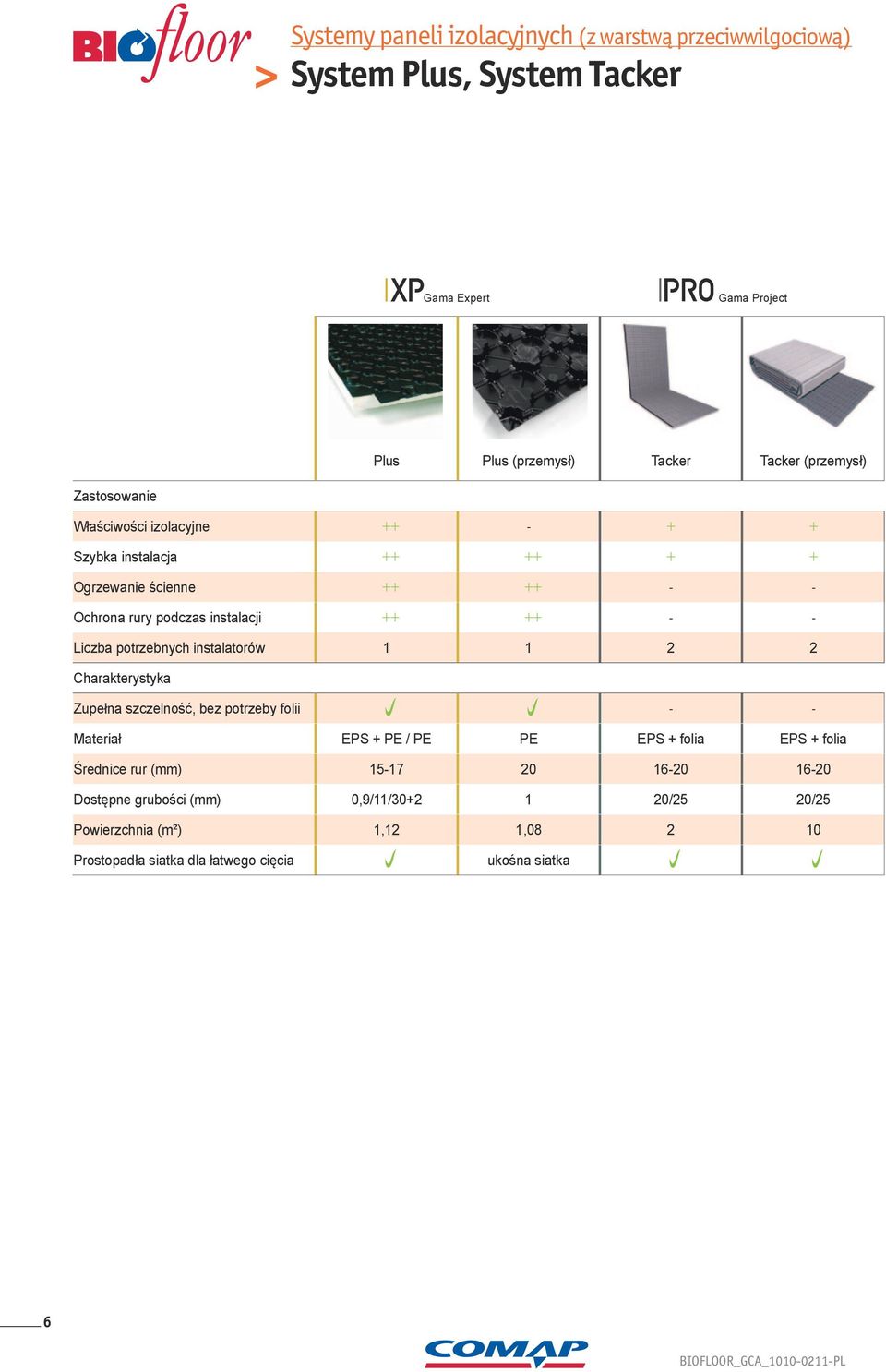

6 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Plus, System Tacker Gama Expert Gama Project Plus Plus (przemysł) Tacker Tacker (przemysł) Zastosowanie Właściwości izolacyjne Szybka instalacja Ogrzewanie ścienne Ochrona rury podczas instalacji Liczba potrzebnych instalatorów Charakterystyka Zupełna szczelność, bez potrzeby folii - - Materiał EPS + PE / PE PE EPS + folia EPS + folia Średnice rur (mm) Dostępne grubości (mm) 0,9/11/ /25 20/25 Powierzchnia (m²) 1,12 1, Prostopadła siatka dla łatwego cięcia ukośna siatka 6

7 Systemy paneli izolacyjnych (z warstwą p-w) System Plus Systemy paneli izolacyjnych Systemy paneli izolacyjnych Inne systemy Rozdzielacze Rozdzielacze z pompą Rury Regulacja System Plus firmy COMAP, dzięki swoim ulepszonym właściwościom termicznym i izolacyjnym, jest nowoczesnym i często używanym rozwiązniem w ogrzewaniu podłogowym. Panele pasują do siebie nawzajem tworząc solidną i szczelną podstawę ogrzewania podłogowego. Można wykonywać wylewkę bez potrzeby stosowania szczelnej folii, co oszczędza czas. Możliwy skok rozstawu rury to optymalne 5cm (5, 10, 15, 20cm) co zapewnia szybką i wydajną instalację. Wytrzymałość paneli pozwala instalatorowi chodzić po nich podczas pracy, bez obawy uszkodzenia rury. Dzięki dobremu wyważeniu wielkości i ciężaru paneli, system może instalować zaledwie jedna osoba. System Plus występuje w czterech różnych wersjach. Panel w wersji 1mm bez izolacji może być stosowany do renowacji i ogrzewania ściennego. Wersja 30-2mm zapewnia maksymalną izolację termiczną i dźwiękową. System Plus można stosować pod każdy rodzaj wylewki. Objekt : Bank ABN AMRO Miejsce : Belgia, Bruksela System: Plus Zastosowanie: Renowacja Powierzchnia projektu : 250m² 7

8 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Plus Panele T2000 Panel systemu Plus 0 Całkowita wysokość panelu: 22,5mm. Rozstaw rur: 5cm. Powierzchnia netto: 1,12m². Średnica rury: 15-17mm. Nominalna grubość izolacji Wymiary Efektywna powierzchnia (w jednym opakowaniu) 0mm x 800mm 13,44m² C T2011 Panel systemu Plus 11 Całkowita wysokość panelu: 31mm. Rozstaw rur: 5cm. Powierzchnia netto: 1,12m². Średnica rury: 15-17mm. Nominalna grubość izolacji Wymiary Efektywna powierzchnia (w jednym opakowaniu) 11mm x 800mm 14,56m² C T2033 Panel systemu Plus 30-2 Całkowita wysokość panelu: 55mm. Rozstaw rur: 5cm. Powierzchnia netto: 1,12m². Średnica rury: 15-17mm. Nominalna grubość izolacji Wymiary Efektywna powierzchnia (w jednym opakowaniu) 30+2mm x 800mm 6,72m² C TI2000 Panel systemu Plus (przemysł) 0 Folia poliestrowa 1,0mm bez izolacji Rozstaw rur: 5cm Powierzchnia netto: 1,08m². Średnica rury: 20mm (możliwe 18mm). Nominalna grubość izolacji Wymiary Efektywna powierzchnia (w jednym opakowaniu) 0mm x 900mm 19,44m² C * Minimalne zamówienie

9 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Plus Akcesoria do paneli T2000P Pasek łączący do ościeżnicy drzwiowej Idealna do ościeżnicy drzwiowej przy stosowaniu systemu Plus*. Powierzchnia netto: 1400x200mm. Rozstaw rur: 5cm. Średnica rury: 15-17mm. T2000D Łączenie poprzeczne 45 Do panlei systemu Plus*. Używane w przpyadku gdy panele łączone są poprzecznie. Wymiary 1400 x 200mm C C C1201 Pasek izolacyjny do ościeżnicy drzwiowej Pasek EPS do izolacji ościeżnicy. Efektywna powierzchnia pojedyńczego paska: 0,21m². C1202 Pasek łączący systemu paneli Plus Używany do łatwego łączenia ciętych paneli systemu Plus*. Rozstaw rur: 5cm. Średnica rury: 15-17mm. Grubość Wymiary 10mm 1400x150mm C mm 1400x150mm C Wymiary 1400 x 100mm C T2002 Listwa dylatacyjna TI2000PP Łączenie do paneli Plus (przemysł) Folia polistyrenowa 0,5mm bez izolacji. Powierzchnia netto: 0,57m². Rozstaw rur: 5cm. Średnica rury: 20mm. Wymiary Grubość 2,0 x 0,1 m 10mm PLTG200220A 10 Wymiary x 475mm C * Minimalne zamówienie

10 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Plus 9872 Taśma brzegowa ze śliniakiem Grubość: 8 mm. Szerokość: 150 mm. Długość 50 m Plastyfikator do betonu Dodatek do wylewki betonowej Puszka / Beczka 988 PL Przeciwzamarzacz Dodatek do wylewki betonowej Gotowy do użycia płyn przeciw zamarzaniu. Zabezpiecza przed zamarzaniem i korozją. Nie dodawać wody. Puszka / Beczka 20 l C l C ,2 l / 5 kg C l / 23 kg C l / 230 kg (1) C (1) na specjalne zamówienie, skontaktuj się z nami 9873 Włókna zapobiegające kurczeniu Dodatek do wylewki betonowej Paczka 600 g N 1 (40) 9503 Łuk 90 Do prowadzenia rur w zagięciu. Średnica C C C * Minimalne zamówienie

11 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Tacker System Tacker firmy COMAP jest łatwy w instalacji i powrzechnie używany w nowych inwestycjach budowlanych. Doskonale sprawdza się w miejscach o owalnym kształcie i przekątnych ścięciach. System Tacker pozwala na instalację rur w dowolnym kierunku. System występuje w dwóch wersjach: Wersja z płytami zginanymi jest wyjątkowo elastyczna i nadaje się do niedużych powierzchni mieszkalnych. Dzięki elastyczności powstaje mniej strat materiału podczas instalacji. Ponadto, istnieje wersja w rolkach, która sprawdza się najlepiej na dużych powierzchniach. Panele tego systemu zrobione są z polistyrenu i wykończone nierwącą się folią. Nieznacznie miększa struktura polistyrenu pozwala na lepszy uchwyt spinkami Tacker. 11

12 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Tacker V3303 V3304 Planea 9890 Panel poliuretanowy TC1620 V3374 C Krótki Multi K (czerwony) C Standard Multi K (czarny) Tylko Planea 23mm C (40mm) Planea 52, 64, 76mm C (60mm) Panele V3304 Panel Tacker - system płyt zginanych Polistyren z nierwącą się folią Powierzchnia: 2m² Nakładająca się warstwa folii zapewnia ścisłe połączenie między panelami Opis Grubość Potrzebna spinka Tacker EPS 045 DES - sm 4,0 KN/m² - wartość u 2, mm TC C EPS 040 DES - sm 5,0 KN/m² - wartość u 1, mm TC C V3303 Panel Tacker - system w rolkach Idealny do dużych powierzchni Polistyren z nierwącą się folią Powierzchnia: 10m² z jednej rolki Nakładająca się warstwa folii zapewnia ścisła połączenie między panelami Opis Grubość Potrzebna spinka Tacker EPS 045 DES - sm 4,0 KN/m² - wartość u 2, mm TC C EPS 040 DES - sm 5,0 KN/m² - wartość u 1, mm TC C * Minimalne zamówienie

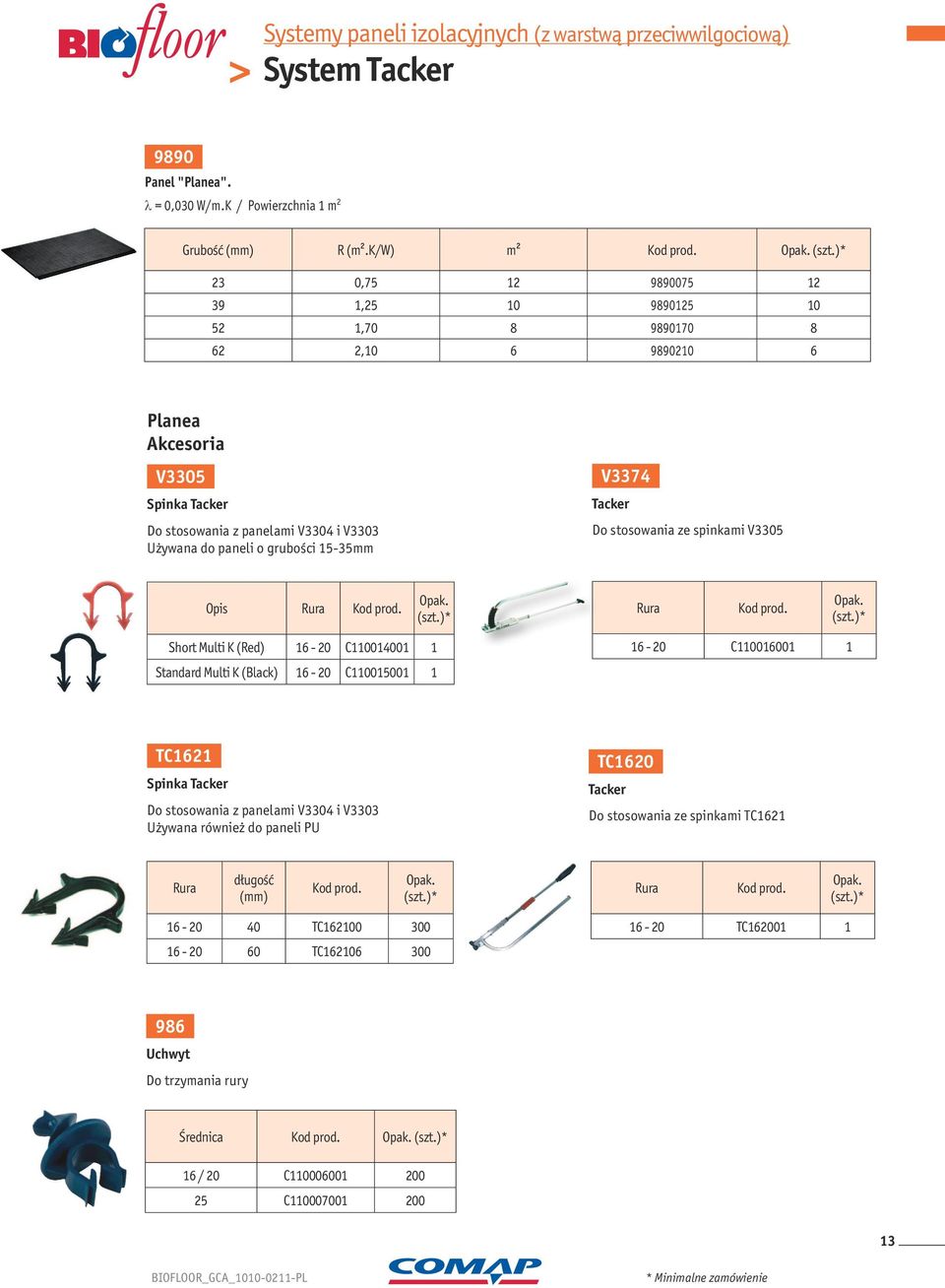

13 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Tacker 9890 Panel "Planea". λ = 0,030 W/m.K / Powierzchnia 1 m 2 Grubość (mm) R (m².k/w) m² 23 0, , , , Planea Akcesoria V3305 Spinka Tacker Do stosowania z panelami V3304 i V3303 Używana do paneli o grubości 15-35mm V3374 Tacker Do stosowania ze spinkami V3305 Opis Rura Rura Short Multi K (Red) C Standard Multi K (Black) C C TC1621 Spinka Tacker Do stosowania z panelami V3304 i V3303 Używana również do paneli PU TC1620 Tacker Do stosowania ze spinkami TC1621 Rura długość (mm) Rura TC TC TC Uchwyt Do trzymania rury Średnica 16 / 20 C C * Minimalne zamówienie

14 Systemy paneli izolacyjnych (z warstwą przeciwwilgociową) System Tacker Akcesoria T105 Folia z rastrem Do łatwej instalacji systemu Tacker i jako izolacja przeciwwilgociowa Wymiary 2 m x 100 m C (200 m²) 9874 Plastyfikator do betonu Dodatek do wylewki betonowej Puszka / Beczka 4,2 l / 5 kg C l / 23 kg C l / 230 kg (1) C (1) na specjalne zamówienie, skontaktuj się z nami 9872 Taśma brzegowa ze śliniakiem Grubość: 8 mm. Szerokość: 150 mm. Długość 50 m Włókna zapobiegające kurczeniu Dodatek do wylewki betonowej Paczka 600 g PL N 1 (40) 988 Przeciwzamarzacz Dodatek do wylewki betonowej Gotowy do użycia płyn przeciw zamarzaniu. Zabezpiecza przed zamarzaniem i korozją. Nie dodawać wody Łuk 90 Do prowadzenia rur w zagięciu. Puszka / Beczka 20 l C l C Średnica C C C * Minimalne zamówienie

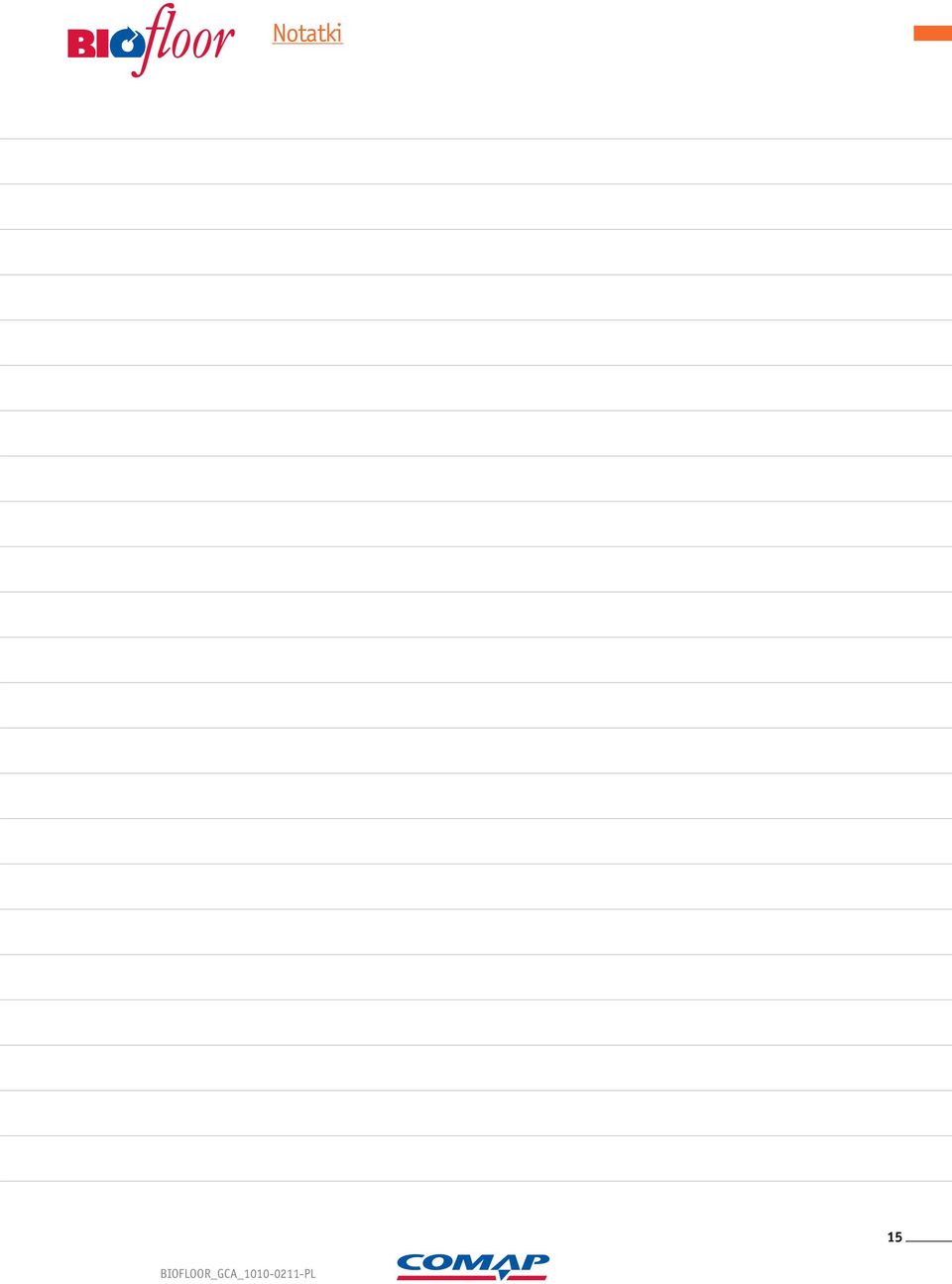

15 Notatki 15

16 Systemy paneli izolacyjnych Optima, Planea Gama Expert Gama Project Optima Planea Zastosowanie Szybka instalacja ++ + Właściwości izolacyjne + + Ochrona rury podczas instalacji ++ - Charakterystyka Odporność na wysoką temperaturę + + Materiał HD polistyren Neopor Dostępna grubość (mm) 20/24/41/56/69 22/52/64/76 Wartość R (m².k/w) 0,55/0,75/1,25/1,7/2,1 0,75/1,25/1,7/2,1 Powierzchnia (m²) 1 1 Siatka dla łatwego cięcia System zatrzasków 16

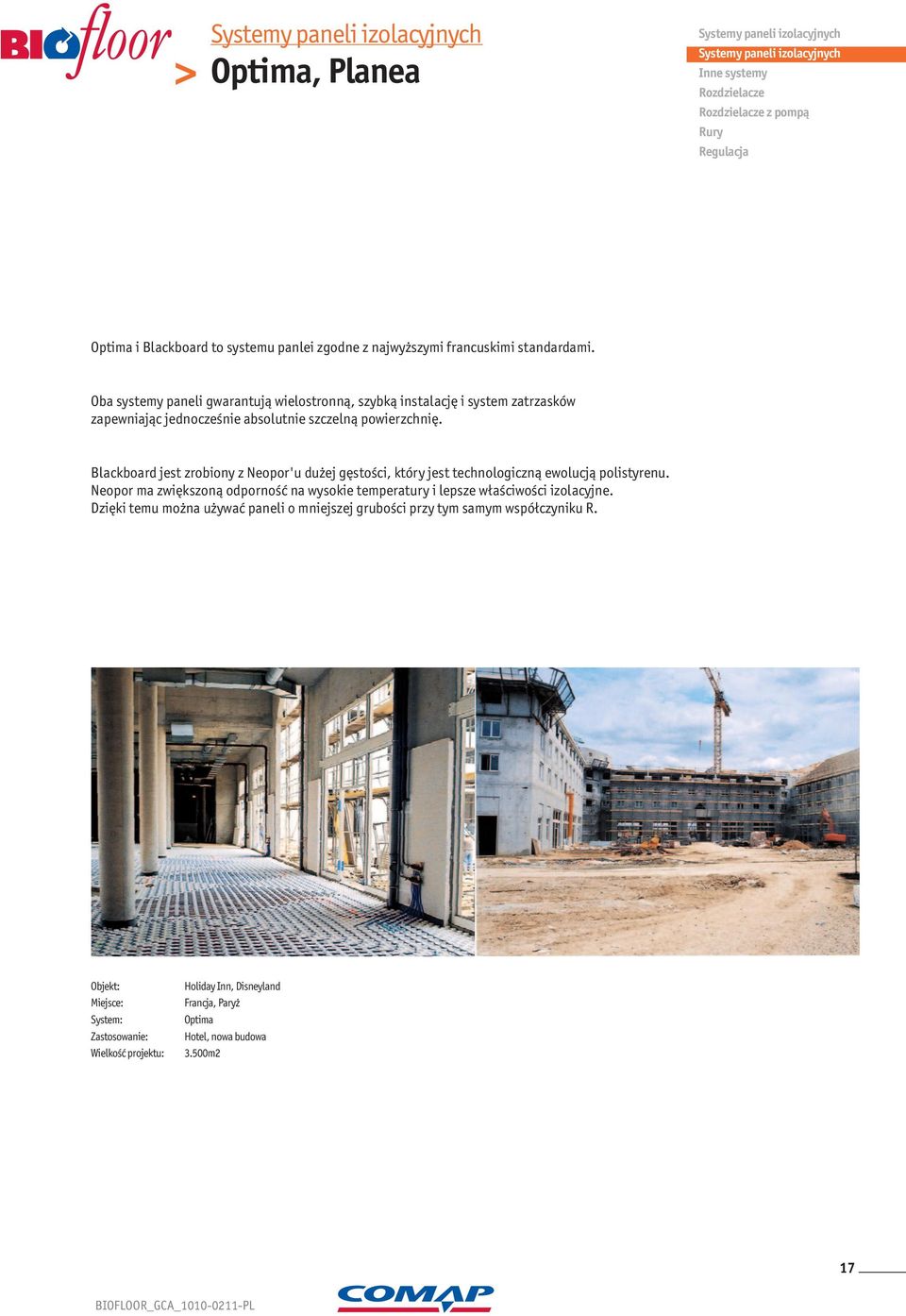

17 Systemy paneli izolacyjnych Optima, Planea Systemy paneli izolacyjnych Systemy paneli izolacyjnych Inne systemy Rozdzielacze Rozdzielacze z pompą Rury Regulacja Optima i Blackboard to systemu panlei zgodne z najwyższymi francuskimi standardami. Oba systemy paneli gwarantują wielostronną, szybką instalację i system zatrzasków zapewniając jednocześnie absolutnie szczelną powierzchnię. Blackboard jest zrobiony z Neopor'u dużej gęstości, który jest technologiczną ewolucją polistyrenu. Neopor ma zwiększoną odporność na wysokie temperatury i lepsze właściwości izolacyjne. Dzięki temu można używać paneli o mniejszej grubości przy tym samym współczyniku R. Objekt: Holiday Inn, Disneyland Miejsce: Francja, Paryż System: Optima Zastosowanie: Hotel, nowa budowa Wielkość projektu: 3.500m2 17

18 Systemy paneli izolacyjnych Optima, Planea Panele 9891 Panel "Optima" λ = 0,033 W/m.K, Powierzchnia 1 m² Grubość (mm) R (m².k/w) m² 24 0, , , , PS Panel "Optima" λ = 0,036 W/m.K, Powierzchnia 0,77 m² Grubość (mm) R (m².k/w) m² 20 0,55 7,7 PL0820FS Panel "Planea" λ = 0,030 W/m.K / Powierzchnia 1 m² Grubość (mm) R (m².k/w) m² 23 0, , , , * Minimalne zamówienie

19 Systemy paneli izolacyjnych Optima, Planea 9872 Taśma brzegowa ze śliniakiem Grubość: 8 mm. Szerokość: 150 mm. Długość 50 m Plastyfikator do betonu Dodatek do wylewki betonowej Puszka / Beczka 988 PL Przeciwzamarzacz Dodatek do wylewki betonowej Gotowy do użycia płyn przeciw zamarzaniu. Zabezpiecza przed zamarzaniem i korozją. Nie dodawać wody. Puszka / Beczka 20 l C l C ,2 l / 5 kg C l / 23 kg C l / 230 kg (1) C (1) na specjalne zamówienie, skontaktuj się z nami 9873 Włókna zapobiegające kurczeniu Dodatek do wylewki betonowej Paczka 600 g N 1 (40) 987 Spinka do rury Używana do mantażu rury do panelu systemów Optima i Blackboard. C Łuk 90 Do prowadzenia rur w zagięciu. Średnica C C C * Minimalne zamówienie

20 Inne systemy Systemy Dry, Rail, Grid Gama Expert Gama Project System Dry System Rail System Grid Zastosowanie Szybka i czysta instalacja Szybka kontynuacja pracy po ułożeniu Krótki czas nagrzewania podłogi Renowacja / minimalna wysokość Ogrzewanie ścienne Skomplikowane układy pętli Aktywacja betonu Charakterystyka Średnica rury (mm) 14 wszystkie wszystkie Minimalny odstęp (cm) 12, albo 15 BetaPEX / BIOskin (14mm) Możliwy układ prawoskrętny i przekątny 20

21 Inne systemy System Dry Systemy paneli izolacyjnych Systemy paneli izolacyjnych Inne systemy Rozdzielacze Rozdzielacze z pompą Rury Regulacja System Dry firmy COMAP dzięki małej wysokości panelu 25mm oraz możliwości wykończenia systemu bez potrzeby wykonania wylewki jest idealnym rozwiązaniem przy renowacji budynków. Panele systemu Dry można instalować bezpośrednio na istniejącej podłodze. Montaż specjalnych metalowych radiatorów polepsza odprowadzanie ciepła. Ponieważ nie ma wylewki, nagrzewanie podłogi jest znacznie krótsze, a oszczędność energii i komfort większe. System ten może być używany wyłącznie z rurami 14mm. Objekt: Sala taneczna Miejsce: Bruksela, Belgia System: Dry Zastosowanie: Renowacja Wielkość projektu: 350m 2 21

22 Inne systemy System Dry Panele TH2025 Płyta systemu Dry Odstęp 125mm Wymiary Grubość (mm) 1020 x 645 mm 25 TH2025PS30 21 THS Płyta dyfuzyjna (prosta) Do płyty systemowej TH2026 Wymiary Grubość (mm) 750 x 120 mm 0,5 THS THSB Płytka dyfuzyjna (zakręt 180 ) Do płyty systemowej TH2025 Wymiary Grubość (mm) 245 x 125 mm 0,5 THS2025B 25 Akcesoria systemu Dry 9872 Taśma brzegowa ze śliniakiem Grubość: 8 mm. Szerokość: 150 mm. Długość 50 m. PL * Minimalne zamówienie

23 Inne systemy System Grid System Grid jest idealnym rozwiązaniem gdy ogrzewanie i chłodzenie podłogowe jest zintegrowane z betonowymi stropami budynku (aktywacja betonu). Może być też wykorzystany podczas prac renowacyjnych, dzięki niedużej wysokości elementów systemu. Po montażu folii na uszczelnioną bądź nieuszczelnioną podłogę instaluje się druciane siatki i łączy ze sobą. Rura jest przyczepiana do siatki przy użyciu łączników (TC1620 albo 985). Największą zaletą systemu jest wygoda dopasowania warstwy izolacyjnej i rury do dowolnej wielkości i kształtu powierzchni. Objekt: Salon Mercedes Benz Miejsce: Zwolle, Holandia System: Grid Zastosowanie: Nowa inwestycja Wielkość projektu: 8.000m 2 23

24 Inne systemy System Grid Stalowa siatka T1515 Siatka 15 x 15 Grubość: 3 mm, Powierzchnia: 2,52 m² T1010 Siatka 10 x 10 Grubość: 3 mm, Powierzchnia: 2,52 m² Wymiary 1,2 x 2,1 m TB Wymiary 1,2 x 2,1 m TT Akcesoria T9011 Łączniki Łącznik siatki 120mm do łączenia siatki (4 na siatkę), PŁącznik rury 160mm do łączenia rur do siatki. T1620 Klipsy do rury Klipsy tworzą odstęp ok. 5 mm pod rurą, umożliwiając całkowite pokrycie rury betonem. Opis Długość Łącznik siatki 120 mm TC Łącznik rury 160 mm TC Łącznik rury 160 mm TC Dimension 16 TC TC Uchwyt Średnica 16 i 20 C * Minimalne zamówienie

25 Inne systemy Grid System 9872 Taśma brzegowa ze śliniakiem Grubość: 8 mm. Szerokość: 150 mm. Długość 50 m Plastyfikator do betonu Dodatek do wylewki betonowej Puszka / Beczka 988 PL Przeciwzamarzacz Dodatek do wylewki betonowej Gotowy do użycia płyn przeciw zamarzaniu. Zabezpiecza przed zamarzaniem i korozją. Nie dodawać wody. Puszka / Beczka 20 l C l C ,2 l / 5 kg C l / 23 kg C l / 230 kg (1) C (1) na specjalne zamówienie, skontaktuj się z nami 9873 Włókna zapobiegające kurczeniu Dodatek do wylewki betonowej Paczka 600 g N 1 (40) T105 Folia z rastrem Do łatwej instalacji systemu. Także jako izolacja przeciwwilgociowa Łuk 90 Do prowadzenia rur w zagięciu. Wymiary 2 m x 100 m C (200 m²) Średnica C C C * Minimalne zamówienie

26 Inne systemy System Rail System Rail jest ekonomicznym rozwiązaniem, które obejmuje plastikowe profile o długości 2m z odstępem rury 5cm. Rury można instalować w każdym kierunku i kształcie. Rury można łatwo przyczepiać do prowadnic. Prowadnice montuje się do folii przy użyciu pasków samoprzylepnych. System Rail to łatwe w instalacji rozwiązanie do ogrzewania i chłodzenia powierzchniowego. 26

27 Inne systemy System Rail Prowadnice TJ2005 Prowadnica Odstęp rury 50 mm, z paskiem samoprzylepnym TJ3005 Prowadnica Odstęp rury 50 mm, z paskiem samoprzylepnym Wymiary Wymiar rury nominalny (mm) 200 x 5 x 3 cm 16 TJ Wymiary Wymiar rury nominalny (mm) 300 x 5 x 3 cm 18 TC x 5 x 3 cm 20 TC x 5 x 3 cm 12 C UC Prowadnica samoprzylepna 'easy connect' Samoprzylepna prowadnica o długości 1m, można je łatwo łączyć, bardzo łatwe w montażu w małych przestrzeniach, ścianach i na suficie Wymiary Wymiar rury nominalny (mm) 1 m 14 C m C Akcesoria T105 Folia z rastrem Do łatwej instalacji systemu. Także jako izolacja przeciwwilgociowa. Wymiary 2 m x 100 m C (200 m²) 27 * Minimalne zamówienie

28 Inne systemy System Rail 9872 Taśma brzegowa ze śliniakiem Grubość: 8 mm. Szerokość: 150 mm. Długość 50 m Plastyfikator do betonu Dodatek do wylewki betonowej Puszka / Beczka 988 PL Przeciwzamarzacz Dodatek do wylewki betonowej Gotowy do użycia płyn przeciw zamarzaniu. Zabezpiecza przed zamarzaniem i korozją. Nie dodawać wody. Puszka / Beczka 20 l C l C ,2 l / 5 kg C l / 23 kg C l / 230 kg (1) C (1) na specjalne zamówienie, skontaktuj się z nami 9873 Włókna zapobiegające kurczeniu Dodatek do wylewki betonowej Paczka 600 g N 1 (40) 9503 Łuk 90 Do prowadzenia rur w zagięciu. Średnica C C C * Minimalne zamówienie

29 29

30 Rozdzielacze Biofloor 9000 poliamidowy, V9004 mosiężny Rozdzielacz bez pompy Ogrzewanie podłogowe jako główny system ogrzewania Gama Expert Gama Project Zastosowanie (K)9000TP V9004 Ogrzewanie i chłodzenie ++ + Modułowy ++ - Montaż w każdej pozycji ++ - Łatwe i szybkie w instalacji ++ + Kompatybilne z szafką typu "Sprint" Izolacja cieplna ++ - Charakterystyka Materiał Automatyczny zawór odpowietrzający Podłączenie M30 x 1,5 dla siłownika elektrotermicznego Podłączenie rury 3/4" Euroconus Przepływomierze (1-4 l/min) poliamid (wzmocniony włóknem szklanym) mosiądz ręczny Pomiar temperatury wody na wejściu / wyjściu - 30

31 Rozdzielacze Biofloor Rozdzielacz poliamidowy 9000 Systemy paneli izolacyjnych Systemy paneli izolacyjnych Inne systemy Rozdzielacze Rozdzielacze z pompą Rury Regulacja (K)9000 TP rozdzielacz poliamidowy. Zalety tego rozdzielacza są wyjątkowe. Dzięki opatentowanej, modułowej konstrukcji można go montować w dowolnym położeniu. Dla przykładu, w sytuacji gdy rury dochodzą z góry (przy ogrzewaniu sufitu) można w prosty sposób obrócić rozdzielacz "do góry nogami". Można dokładać elementy do rozdzielacza podczas montażu, bez konieczności wymiany całego urządzenia. Poliamid wzmocniony włóknem szklanym ma doskonałe właściwości izolacyjne, dzięki czemu skutecznie zapobiega stratom ciepła. Co więcej, jest odporny na korozję co jest istotne zwłaszcza gdy system używany jest zarówno do ogrzewania jak i do chłodzenia. Rozdzielacz jest dostępny z gamą akcesoriów, które wzbogacają jego użyteczność w każdym zastosowaniu. 31

32 Rozdzielacze Biofloor Rozdzielacz poliamidowy 9000 Akcesoria KE9000P Moduł rozszerzenia dla 9000P Model standardowy KE9000TP Moduł rozszerzenia dla 9000TP Miernik przepływu (przepływomierz 9071PTM) C C P Moduł skrajny (bazowy) Wielkość 1" N 1 D3809 Zawór termostatyczny z nastawą - M30 Odwrócony przepływ, maksymalny nacisk: 4kg Wymiary Kv Kvs 3/4" 0,025-0,50 0, PTM Przepływomierz 1-4 litry 6806P Zawór kulowy Wymiar 5/4" x 1" VMP05A17 1 VPDBWA47 1 VMP(L) Łącznik Gwinty zewnętrzne x gwint wewnętrzny VMP Łącznik Gwint zewnętrzny i gwint wewnętrzny Wymiar 5/4" - 3/4" VMP04A01 1 5/4" - 1" VMP05A03 1 Wymiar 5/4" - 3/4" VMP04A02 1 5/4" - 1" VMP05A * Minimalne zamówienie

33 Rozdzielacze Biofloor Rozdzielacz poliamidowy 9000 Akcesoria VMP05 Kolano redukcyjne Gwint zewnętrzny i gwint wewnętrzny 9839 Termometr Wielkość /4" - 1" VMP05A HK Spinka Do rozdzielaczy plastikowych VPDBWA JT O-ring Do rozdzielaczy poliamidowych 3081 Automatyczny zawór odpowietrzający Z zaworem stopowym VPDBWA23 1 Wymiar C263 3/8" Termostatyczny zawór stopowy Odłącza obieg chłodzenia w jednym pomieszczeniu (np. łazience). Odłącza obieg w wypadku gdy temperatura wody zasilającej spadnie poniżej 18ºC. Dodatkowe odpowietrzenie Uchwyt rozdzielacza Do rozdzielaczy poliamidowych Enteraxis 208,5 mm Wymiar 3/4" Euroconus C Etykiety obwodów 9100 Pompa Temperatura zasilania od 65 do 80. Przepływ: 1400 l/h * Minimalne zamówienie

34 Rozdzielacze Biofloor Rozdzielacz mosiężny V9004 Rozdzielacz mosiężny do ogrzewania i chłodzenia podłogowego Rozdzielacz wyposażony jest w zawory regulacyjne dla każdego obwodu, przepływomierze i zawory odpowietrzające. V9004 Mosiężny rozdzielacz z przepływomierzem i regulacją przepływu Wersja Wymiary 2 obiegi 1" - 3/4" Euroconus C obiegi 1" - 3/4" Euroconus C obiegi 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C obiegów 1" - 3/4" Euroconus C V9021 Zawór kulowy 90 z gwintem wewnętrznym / zewnętrznym Używany do pełnego odcięcia rozdzielacza mosiężnego V9007. Używany do podłączenia rur dochodzących do szafki pionowo. Wymiar 1" x 1" C V9021 Zestaw zaworów kulowych Używany do pełnego odcięcia rozdzielacza mosiężnego Wymiar 1" x 1" C V9041 Pompa do rozdzielacza mosiężnego V x zawór kulowy 1" - 2 x termometr - pompa V9030 Końcówka do rozdzielacza napełnianie/spust/odpowietrzenie V9028 C Wymiar 1/2" C Termometr (czerwony zasilenie, niebieski powrót) C Kolor Czerwony C Niebieski C * Minimalne zamówienie

35 Rozdzielacze Biofloor Rozdzielacz mosiężny V9004 V9016 Szafka natynkowa typu UNIVERSAL I Regulowany system podłączeń tej szafki umożliwia łatwy montaż dowolnego typu rozdzielacza z nawierconymi otworami w uchwytach*. Kompatybilna z rozdzielaczami: 9000P, 9000TP, K9000P, K9000TP, V9004 > Dostarczana z ramą montażową > Wejście na rury od lewej, prawej, i od dołu > Zawiera zamek + klucz > Kolor: biel ("złamana") (RAL 9016) Szerokość mm Wysokość mm Głębokość mm C C C C C C V9018 Szafka podtynkowa typ UNIVERSAL II / regulowana głębokość i wysokość Regulowany system podłączeń tej szafki umożliwia łatwy montaż dowolnego typu rozdzielacza z nawierconymi otworami w uchwytach*. Można regulować zarówno głębokość jak i wysokość. Kompatybilna z rozdzielaczami: 9000P, 9000TP, K9000P, K9000TP, V9004 > Dostarczana z ramą montażową > Wejście na rury od lewej, prawej, i od dołu > Zawiera zamek + klucz > Kolor: biel ("złamana") (RAL 9016) Szerokość mm Wysokość mm Głębokość mm C C C C C C * Minimalne zamówienie

36 Rozdzielacze Biofloor Rozdzielacze stalowe z pompą, układy RTL Typowe zastosowanie: Ogrzewanie podłogowe w połączeniu z konwencjonalnym systemem ogrzewania. Gama Project 7000S 7000S Zastosowanie Montaż w każdej pozycji - - Łatwe i szybkie w instalacji Ogrzewanie strefowe - na zamówienie Małe przestrzenie (łazienka / kuchnia itp.) ++ + Charakterystyka Materiał stal stal Odpowietrznik automatyczny - - Przepływomierze (1-4 l/min) - - Podłączenie M30 x 1,5 dla siłownika Podłączenie rury 3/4" Euroconus Pomiar temperatury wody na wejściu / wyjściu 36

37 Rozdzielacze Biofloor Rozdzielacze stalowe z pompą Systemy paneli izolacyjnych Systemy paneli izolacyjnych Inne systemy Rozdzielacze Rozdzielacze z pompą Rury Regulacja Stalowy rozdzielacz z pompą Stalowy rozdzielacz 7000S jest atrakcyjnym rozwiązaniem dla ogrzewania podłogowego w połączeniu z tradycyjnym źródłem ciepła. Rozdzileacz jest dostarczany w pełni zmontowany z pompą, termostatem, termometrami i odpowietrznikiem. 7000S Rozdzielacz Wersja Wymiary * 2 obiegi 3/4" Euroconus C obiegi 3/4" Euroconus C obiegi 3/4" Euroconus C obiegów 3/4" Euroconus C obiegów 3/4" Euroconus C obiegów 3/4" Euroconus C obiegów 3/4" Euroconus C obiegów 3/4" Euroconus C obiegów 3/4" Euroconus C obiegów 3/4" Euroconus C obiegów 3/4" Euroconus C S Rozdzielacz do małych powierzchni ze zintegrowaną pompą Typowe zastosowanie: małe pomieszczenie (1 pokój) ogrzewania podłogowego w połączeniu z tradycyjną instalacją Wersja Wymiary * 1 obieg 3/4" Euroconus C * Minimalne zamówienie

38 Rozdzielacze Biofloor Układy RTL RTL-BASIC Ogranicznik temperatury powrotu - BASIC - Połączenie 3/4" Euroconus - Głowica RTL z odpowietrzeniem - Nastawa temperatury powrotu C Odpowietrznik Wymiary S x W x G (mm) Kolor 152 x 172 x 58 Biały B RTL-FLOWMETER Ogranicznik temperatury powrotu - przepływomierz + zabezpieczenie - 3/4" Euroconus connection - Głowica RTL z odpowietrzeniem i przepływomierzem - Zabezpieczenie przed przegrzaniem Odpowietrznik Przepływomierz Wymiary S x W x G (mm) Kolor 155,5 x 210,5 x 64 Biały B * Minimalne zamówienie

39 Notatki 39

40 Rury ogrzewania podłogowego BetaPEX-RETUBE, BetaSKIN, BioSKIN Zaletą asortymentu Biofloor jest dostępność całej gamy rur w dowolnej średnicy i długości. Gama rur COMAP Biofloor: BioSKIN (PE/Al/PE), bardzo elastyczna, dedykowana do systemów ogrzewania podłogowego BetaSKIN (PErt/Al) BetaPEX-RETUBE (PEX-b) Gama Expert Gama Project BioSKIN BetaSKIN BetaPEX Zastosowanie System Plus System Tacker System Dry (tylko 14/16 mm) System Grid Charakterystyka Elastyczność Skład PE/Al/PE PErt/Al PEX-b Kolor / Zastosowanie pomarańczowy / tylko UFH biały / uniwersalne naturalny / uniwersalne Ilość warstw (3) Bariera przeciw utlenianiu warstwa z lekkiego aluminium warstwa z lekkiego aluminium Żywotność i wytrzymałość Dostępność dostępna dostępna dostępna 40

41 Rury ogrzewania podłogowego BetaPEX-RETUBE, BetaSKIN Systemy paneli izolacyjnych Systemy paneli izolacyjnych Inne systemy Rozdzielacze Rozdzielacze z pompą Rury Regulacja BioSKIN Rura BioSKIN PE/Al/PE. Niezwykle elastyczna rura specjalnie zaprojektowana do ogrzewania podłogowego Wielkość Długość (m) 16x2 100 B x2 250 B Złączki 835P Złaczka zaciskowa 3/4" Euroconus Do łączenia rozdzielacza z rurą Wielkość BS Rura BetaSKIN PErt/Al Wielkość Długość (m) 14x2 100 B x2 100 B x2 200 B x2 100 B Rura BetaPEX PEX-b Wielkość Długość (m) 16x2 100 B rolka 16x2 200 B rolka 17x2 200 B rolka 20x2 100 B rolka 20x2 200 B rolka 14x (200) 16x1,5 A (200) 16x2 A (200) 17x (200) 20x1.9/2 A (200) S7270V SKINPress VisuControl Złączka prosta, naprawcza Wielkość 14x2-14x2 745AXX 5 16x2-16x2 745BXX 2 20x2-20x2 745EXX 2 S7359GV-E SKINPress VisuControl Złączka prosta-półśrubunek z gwintem 3/4"Euroconus i o-ringiem Wielkość 16x2-3/4" Euroconus 763BDX 2 20x2-3/4" Euroconus 763EDX 2 41 * Minimalne zamówienie

42 Regulacja System przewodowy, bezprzewodowy 24V & 230V Regulacja bezprzewodowa (24V-868MHz) Oczekiwana funkcjonalność Potrzebne wyposażenie kontrola ogrzewania kontrola pompy timer (2 grupy) ilość stref chłodzenie Moduł sterujący Termostat Głowica + Adapter Kontrola 1 pompy Kontrola 2 pomp Kontrola chłodzenia Timer C C C C C C C C < 6 < 12 < 6 < 12 < 6 < 12 < 6 < 12 < 6 < 12 < 6 < 12 < 6 < 12 (1-6) (max 13) (7-12) (max 13) (1-6) (max 13) (opcja) (7-12) (max 13) (opcja) (1-6) (max 13) (7-12) (max 13) (1-6) (max 13) (7-12) (max 13) (1-6) (max 13) (opcja) (7-12) (max 13) (opcja) (1-6) (max 13) (opcja) (7-12) (max 13) (opcja) (1-6) (max 13) (opcja) (7-12) (max 13) (opcja) 42

43 M085 > Moduł sterujący Regulacja System bezprzewodowy Bezprzewodowy moduł sterujący do kontroli termostatów i głowic elektrotermicznych Kontroluje termostaty na częstotliwości 868MHz i głowice napięciem 24V Można rozszerzyć jego funkcjonalność i wielkość dzięki podłączanym modułom rozszerzeń Wskaźniki aktywności poszczególnych stref (diody led) Zawiera transformator 50 VA Systemy paneli izolacyjnych Systemy paneli izolacyjnych Inne systemy Rozdzielacze Rozdzielacze z pompą Rury Regulacja Opis Kolor Maks. ilość głowic Bezprzew. moduł kontrolny 868MHz - 6 stref Szara obudowa z przezroczystą osłoną 13 C Bezprzew. moduł kontrolny 868MHz - 12 stref Szara obudowa z przezroczystą osłoną 13 C M040 Bezprzewodowy termostat pokojowy Technologia 868 MHz Zawiera panel montażowy i 2 baterie x 1,5V AA Przełącznik dzień / noc / automat Sterowanie o dokładności 1/4 C Zakres temperatur: 10 C - 28 C Zasięg bezprzewowodowy 30m Żywotnośc baterii 5 lat Ochrona przed zamarzaniem Opis Kolor Bezprzewodowy termostat 868MHz biały C M050 Głowica elektrotermiczna Używana do kontroli zaworów termostatycznych w rozdzielaczu Zawiera adapter M30 x 1,5 Wersja normalnie zamknięta Łatwa w użyciu, wciskana bez użycia narzędzi 100% wodoszczelna (IP54) Moc 1,8W Długość kabla 1m (2 x 0,75mm² ) Wskaźnik otwarta / zamknięta Opis Kolor Głowica elektrotermiczna 24V NC biały C M060 Adapter Adapter przyłączeniowy dla głowicy elektrotermicznej na M30 x 1,5 Opis Kolor Adapter M30 x 1,5 Biały C * Minimalne zamówienie

44 Regulacja System bezprzewodowy M091 Moduł rozszerzeniowy dla modułu sterującego sterowanie pompy Moduł rozszerzeniowy dla M085 & M070, sterowanie pompy (lub innego urządzenia elektrycznego) Możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A Opis Kolor Sterowanie pompy / 24V i 868 MHz Szara obudowa z przezroczystą osłoną C M092 Moduł rozszerzeniowy dla modułu sterującego sterowanie dwóch pomp Moduł rozszerzeniowy dla M085, sterowanie 2 pomp (lub 2 innych urządzeń elektrycznych) Możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A Opis Kolor Sterowanie pompy / 24V i 868 MHz Szara obudowa z przezroczystą osłoną C M094 Moduł rozszerzeniowy: ogrzewanie i chłodzenie (dla M085) Moduł rozszerzeniowy dodający funkcjonalność chłodzenia Podstawowe źródła (np. pompa ciepła) przełączają regulację automatycznie we właściwy tryb Pracuje z M085 Wskaźnik ogrzewania / chłodzenia (diody led) Opis Kolor Ogrzewanie/chłodzenie 24V i 868 MHz Szary C M093 Moduł rozszerzeniowy: timer Moduł rozszerzeniowy z podwójnym cyfrowym zegarem do programowania temperatury pomieszczenia w czasie Prosty w obsłudze z przyjaznym dla użytkownika menu Pracuje z M085 Programowanie dwóch niezależnych czasów pracy 42 ustawienia Pamięć mieści programowanie około 120 godzin Opis Kolor Timer 230V, 24V i 868MHz Szary C * Minimalne zamówienie

45 Regulacja System przewodowy 24V & 230V 24V Oczekiwana funkcjonalność Potrzebne wyposażenie kontrola ogrzewania kontrola pompy timer (2 grupy) ilość stref chłodzenie Moduł sterujący Termostat podstawowy Termostat programowalny Termostat ogrzew./chłod. Głowica + Adapter Kontrola 1 pompy Kontrola 2 pomp Kontrola chłodzenia Timer C C C C C C C C C C (1) albo (1) (max. 4) (2-6) albo (2-6) (max. 14) (1) albo (1) (max. 4) albo (2-6) albo (2-6) (max. 14) albo (1) (max. 4) (2-6) (max. 14) (1) albo (1) (max. 4) (2-6) albo (2-6) (max. 14) (1) (max. 4) albo (2-6) (max. 14) albo (1) albo (1) (max. 4) albo (2-6) albo (2-6) (max. 14) albo (1) (max. 4) albo (2-6) (max. 14) albo 45

46 Regulacja System przewodowy 24V & 230V 230V Oczekiwana funkcjonalność Potrzebne wyposażenie kontrola ogrzewania timer (2 grupy) kontrola pompy ilość stref Moduł sterujący Termostat podstawowy Termostat programowalny Głowica + Adapter Kontrola 1 pompy Kontrola 2 pomp Timer C C C C C C C C (1) albo (1) (max. 4) (2-6) albo (2-6) (max. 14) (1) albo (1) (max. 4) albo (2-6) albo (2-6) (max. 14) albo (1) albo (1) (max. 4) (2-6) albo (2-6) (max. 14) (1) albo (1) (max. 4) albo (2-6) albo (2-6) (max. 14) albo 46

47 Regulacja System przewodowy 24V & 230V Moduł sterujący M070 Moduł sterujący Moduł sterujący do termostatów i głowic 24V albo 230V Można dodawać moduły rozszerzające funkcjonalność i wielkość Wyraźne wskaźniki (diody led) sygnalizujące aktywności poszczególnych stref Wersje 24V zawierają transformator 50 VA Opis Kolor Max. ilość głowic Moduł sterujący 230V - 1 strefa Szara obudowa z przezroczystą osłoną 4 C Moduł sterujący 230V - 6 stref Szara obudowa z przezroczystą osłoną 14 C Moduł sterujący 24V - 1 strefa 4 C Moduł sterujący 24V - 6 stref 14 C Termostaty M010 Termostat pokojowy podstawowy Przełącznik dzień / noc / automat Sterowanie o dokładności 1/4 C Zakres temperatur: 10 C - 28 C Zabezpieczenie przed zamarazaniem Dostarczany bez płytki montażowej ściennej (M030) M025 Opis Kolor Termostat Podstawowy 230V Termostat Podstawowy 24V Biały C Biały C Termostat pokojowy ogrzewanie & chłodzenie Automatycznie przełącza z ogrzewania na chłodzenie Wskaźnik trybu ogrzewanie / chłodzenie Specjalny tryb oszczędny (zarówno w trakcie ogrzewania jak i chłodzenia) Sterowanie o dokładności 1/4 C Zakres temperatur: 10 C - 28 C Zabezpieczenie przed zamarazaniem Dostarczany bez płytki montażowej ściennej (M030) M020 Termostat pokojowy programowalny Wersje z odłączanym cyfrowym timer'em Programowanie dnia / tygodnia Pamięć 7 dni Przełącznik dzień / noc / automat Specjalny tryb oszczędny (zarówno w trakcie ogrzewania jak i chłodzenia) Sterowanie o dokładności 1/4 C Zakres temperatur: 10 C - 28 C Zabezpieczenie przed zamarazaniem Dostarczany bez płytki montażowej ściennej (M030) M030 Opis Kolor Termostat Podstawowy 230V Termostat Podstawowy 24V Biały C Biały C Płytka montażowa termostatu przewodowego 24V/230V Używana do montażu wszystkich przewodowych termostatów 24V/230V Można monotować bezpośrednio na ścianie Zalecane podłączenie 5 x 1.5 mm² Podłączenie można wykonać w trakcie budowy. Potem termostat można podłączyć (po prostu go wciskając). Opis Kolor Termostat ogrzewanie i chłodzenie 24V Biały C Opis Kolor Płytka montażowa 24V i 230V przewodowe czarny C * Minimalne zamówienie

48 Regulacja Wired system 24V & 230V M050 Głowica elektrotermiczna Używana do kontroli zaworów termostatycznych w rozdzielaczu Zawiera adapter M30 x 1,5 Wersja normalnie zamknięta Łatwa w użyciu, wciskana bez użycia narzędzi 100% wodoszczelna (IP54) Moc 1,8W Długość kabla 1m (2 x 0,75mm² ) Wskaźnik otwarta / zamknięta Opis Kolor Głowica elektrotermiczna 24V NC Biały C M060 Adapter Adapter przyłączeniowy dla głowicy elektrotermicznej na M30 x 1,5 Opis Kolor Adapter M30 x 1.5 Biały C Głowica elektrotermiczna 230V NC Biały C M090 Moduł rozszerzeniowy: dodatkowe głowice elektrotermiczne Moduł rozszerzeniowy dla M070, pozwala podłączyć 2 x 4 dodatkowych głowic Opis Kolor Moduł dodatkowych głowic 24V Szara obudowa z przezroczystą osłoną C Moduł dodatkowych głowic 230V Szara obudowa z przezroczystą osłoną C M090B Moduł rozszerzeniowy: dodatkowe termostaty Moduł rozszerzeniowy dla M070, pozwala podłączyć 2 dodatkowe termostaty Opis Kolor Moduł dodatkowych termostatów 24V Szara obudowa z przezroczystą osłoną C Moduł dodatkowych termostatów 230V Szara obudowa z przezroczystą osłoną C M091 Moduł rozszerzeniowy sterowanie pompy Moduł rozszerzeniowy dla M085 & M070, sterowanie pompy (lub innego urządzenia elektrycznego) Możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A Opis Kolor Sterowanie pompy / 230V Szara obudowa z przezroczystą osłoną C Sterowanie pompy / 24V i 868 MHz Szara obudowa z przezroczystą osłoną C * Minimalne zamówienie

49 Podłogowe ogrzewanie i chłodzenie Regulacja - System przewodowy 24V & 230V M092 Moduł rozszerzeniowy dla modułu sterującego sterowanie dwóch pomp Moduł rozszerzeniowy dla M085, sterowanie 2 pomp (lub 2 innych urządzeń elektrycznych) Możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A Opis Kolor Sterowanie pompy / 230V Szara obudowa z przezroczystą osłoną C Sterowanie pompy / 24V i 868 MHz Szara obudowa z przezroczystą osłoną C M094 Moduł rozszerzeniowy: ogrzewanie i chłodzenie (dla M085) Moduł rozszerzeniowy dodający funkcjonalność chłodzenia Podstawowe źródła (np. pompa ciepła) przełączają regulację automatycznie we właściwy tryb Pracuje z M085 Wskaźnik ogrzewania / chłodzenia (diody led) Opis Kolor Ogrzewanie/chłodzenie 24V i 868 MHz Szary C M093 Moduł rozszerzeniowy: timer Moduł rozszerzeniowy z podwójnym cyfrowym zegarem do programowania temperatury pomieszczenia w czasie Prosty w obsłudze z przyjaznym dla użytkownika menu Pracuje z M085 Programowanie dwóch niezależnych czasów pracy 42 ustawienia Pamięć mieści programowanie około 120 godzin Opis Kolor Timer 230V, 24V i 868MHz Szary C * Minimalne zamówienie

50 Notatki 50
