1 Ogrzewanie i chłodzenie podłogowe Biofloor Biofloor to starannie wyselekcjonowana gama produktów i usług stworzonych specjalnie dla instalatorów i architektów. Oferuje zintegrowane rozwiązania dla ogrzewania i chłodzenia podłogowego. COMAP Biofloor to kompletne CZEMU BIOFLOOR? GWARANTOWANA JAKOŚĆ: klienci, którzy wybiorą kompletny system Biofloor otrzymują 10-o letnią gwarancję na cały system ogrzewania podłogowego. SZYBKA WYCENA: nasz dział sprzedaży przygotuje wycenę ofertową tak szybko jak będzie ona potrzebna. OBLICZENIA I PROJEKTY: Comap oferuje spersonalizowane usługi w postaci przygotowania projektów ogrzewania podłogowego przy użyciu specjalistycznego oprogramowania. Obliczenia obejmują straty ciśnienia, dobór średnicy rur, długości obwodów itp. POMOC NA MIEJSCU: jeśli zachodzi taka potrzeba, COMAP oferuje pomoc ekspercką na miejscu budowy, w przypadku montażu kompletnego systemu Biofloor. SZKOLENIA: proponujemy kompletny program szkoleniowy w zakresie instalacji systemów ogrzewania i chłodzenia podłogowego Biofloor. Szkolenia odbywają się w siedzibie firmy albo u klienta. systemy, które są łatwe w montażu i zapewniające maksymalną wydajność energetyczną. System Plus 262 System Tacker 268 System Dry 274 System Rail 278 Rozdzielacze ogrzewania i chłodzenia podłogowego 282 Złączki do ogrzewania podłogowego 292 Sterowanie i akcesoria
2 SYSTEM PLUS System Plus jest nowoczesnym systemem ogrzewania podłogowego, ze sprawdzoną wydajnością i ulepszonymi parametrami izolacji termicznej i akustycznej. CHARAKTERYSTYKA TECHNICZNA Charakterystyka techniczna Plus Plus dla przemysłu Nieprzepuszczalny, bez folii Panele systemu Plus pasują do siebie, tworząc nieprzepuszczalną i jednolitą strukturę. Wylewka może być nakładana bezpośrednio, bez potrzeby stosowania folii. Odstępy w panelach co 5 cm (5, 10, 15, 20 cm) gwarantują szybką i wydajną instalację rury. Panele są tak wytrzymałe, że instalator może po nich chodzić w czasie pracy bez obawy uszkodzenia rury. Dzięki optymizacji wielkości i ciężaru, montaż może być przeprowadzony przez jedną osobę. Materiał EPS + PE / PE PE Średnica rury (mm) Dostępna grubość (mm) 0.9 / 11 / Powierzchnia (m²) Prostopadła siatka do wygodnego cięcia siatka ukośna Na system Plus można kłaść dowolny rodzaj podłogi. KORZYŚCI Bardzo szybka i łatwa instalacja. Potrzebny tylko jeden instalator, bez narzędzi. Izolacja akustyczna i termiczna. Nieprzeciekająca, bez potrzeby użycia folii. Zwiększona sztywność, aby uniknąć unoszenia panelu 0mm. Ulepszony kształt grzybka panelu lepiej trzyma rurę. ZASTOSOWANIE CECHY Zastosowanie Plus Izolacja ++ - Szybkość instalacji Ogrzewanie podłogowe Ochrona rury podczas montażu Liczba instalatorów do montażu systemu 1 1 Plus dla przemysłu Dostępny w dwóch wersjach: Panel 1mm bez izolacji, może być używany do renowacji i ogrzewania ściennego. Panel 30-2mm zapewnia maksymalną izolację termiczną i akustyczną. Optymalne odstępy rury co 5 cm (5, 10, 15, 20cm). 262
3 PANELE PANEL SYSTEMU PLUS 0 T2000 wysokość całkowita: 22,5mm, odstęp: 5cm. PANEL SYSTEMU PRZEMYSŁOWEGO 0 TI2000 folia polistyrenowa 1,0 mm bez izolacji, odstęp: 5 cm, powierzchnia: 1,12 m², średnica rury: mm, powierzchnia: 1,08 m², średnica rury: 20 mm (możliwe 18 mm). Wymiary Kod produktu Grubość izolacji Powierzchnia w opakowaniu 1450 x 800 mm C mm 13,44 m² 12 Wymiary Kod produktu Grubość izolacji Powierzchnia w opakowaniu 1450 x 800 mm C mm 19,44 m² 18 AKCESORIA PANEL SYSTEMU PLUS 11 T2011 wysokość całkowita: 31mm, odstęp: 5cm. PRZECIWZAMARZACZ 988 dodatek do wylewki betonowej, gotowy do użycia płyn przeciw zamarzaniu, zabezpiecza przed zamarzaniem i korozją, nie dodawać wody Wymiary Kod produktu Grubość izolacji Powierzchnia w opakowaniu 1450 x 800 mm C mm 14,56 m² 13 Kod produktu Kanister/puszka C l 20 PANEL SYSTEMU PLUS 30-2 T2033 wysokość całkowita: 55mm. ŁUK do prowadzenia rur w zagięciu Powierzchnia Wymiary Kod produktu Grubość izolacji w opakowaniu 1450 x 800 mm C mm 6,72 m² C C C

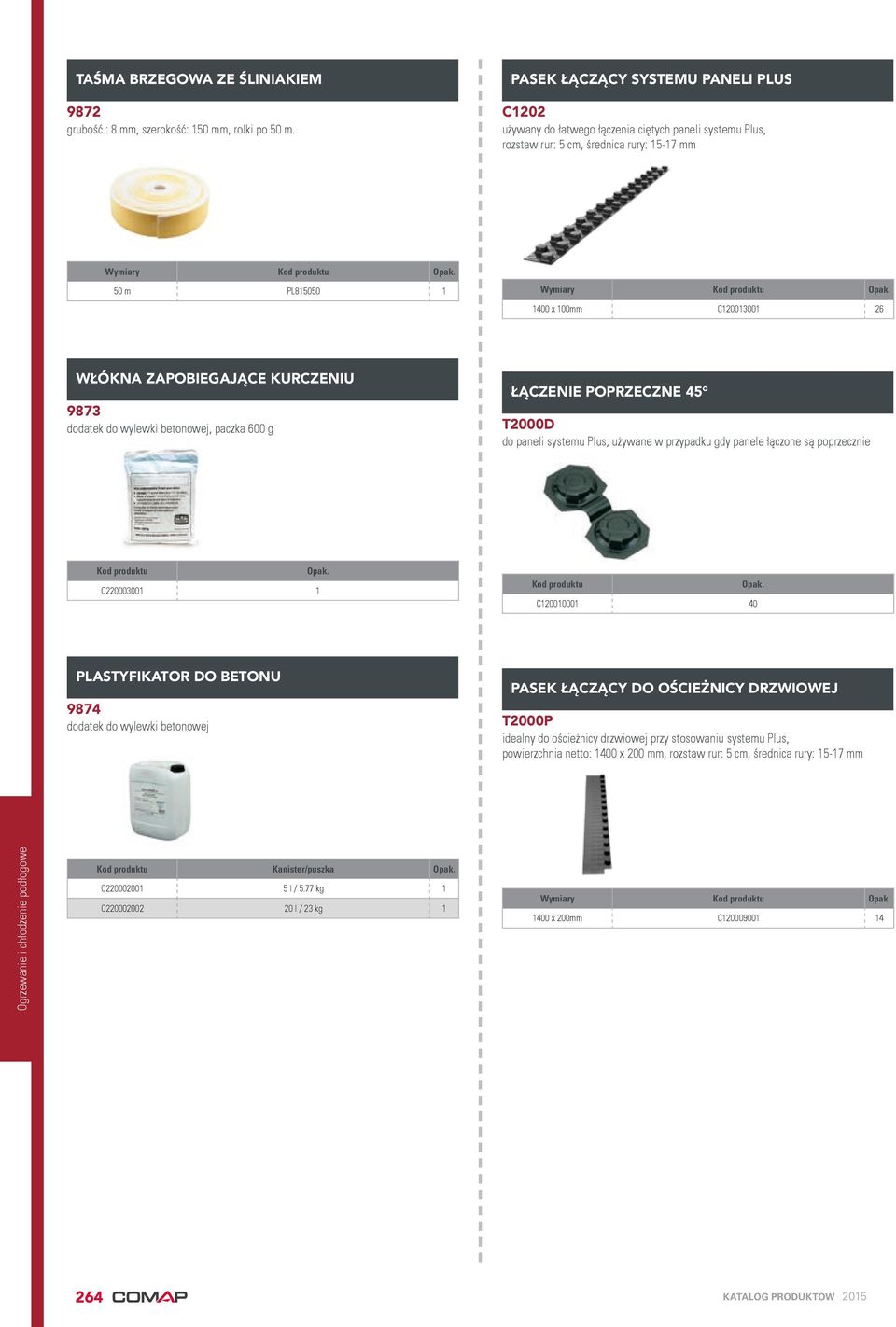

4 TAŚMA BRZEGOWA ZE ŚLINIAKIEM 9872 grubość.: 8 mm, szerokość: 150 mm, rolki po 50 m. PASEK ŁĄCZĄCY SYSTEMU PANELI PLUS C1202 używany do łatwego łączenia ciętych paneli systemu Plus, rozstaw rur: 5 cm, średnica rury: mm 50 m PL x 100mm C WŁÓKNA ZAPOBIEGAJĄCE KURCZENIU 9873 dodatek do wylewki betonowej, paczka 600 g ŁĄCZENIE POPRZECZNE 45 T2000D do paneli systemu Plus, używane w przypadku gdy panele łączone są poprzecznie Kod produktu C Kod produktu C PLASTYFIKATOR DO BETONU 9874 dodatek do wylewki betonowej PASEK ŁĄCZĄCY DO OŚCIEŻNICY DRZWIOWEJ T2000P idealny do ościeżnicy drzwiowej przy stosowaniu systemu Plus, powierzchnia netto: 1400 x 200 mm, rozstaw rur: 5 cm, średnica rury: mm Kod produktu Kanister/puszka C l / 5.77 kg 1 C l / 23 kg x 200mm C

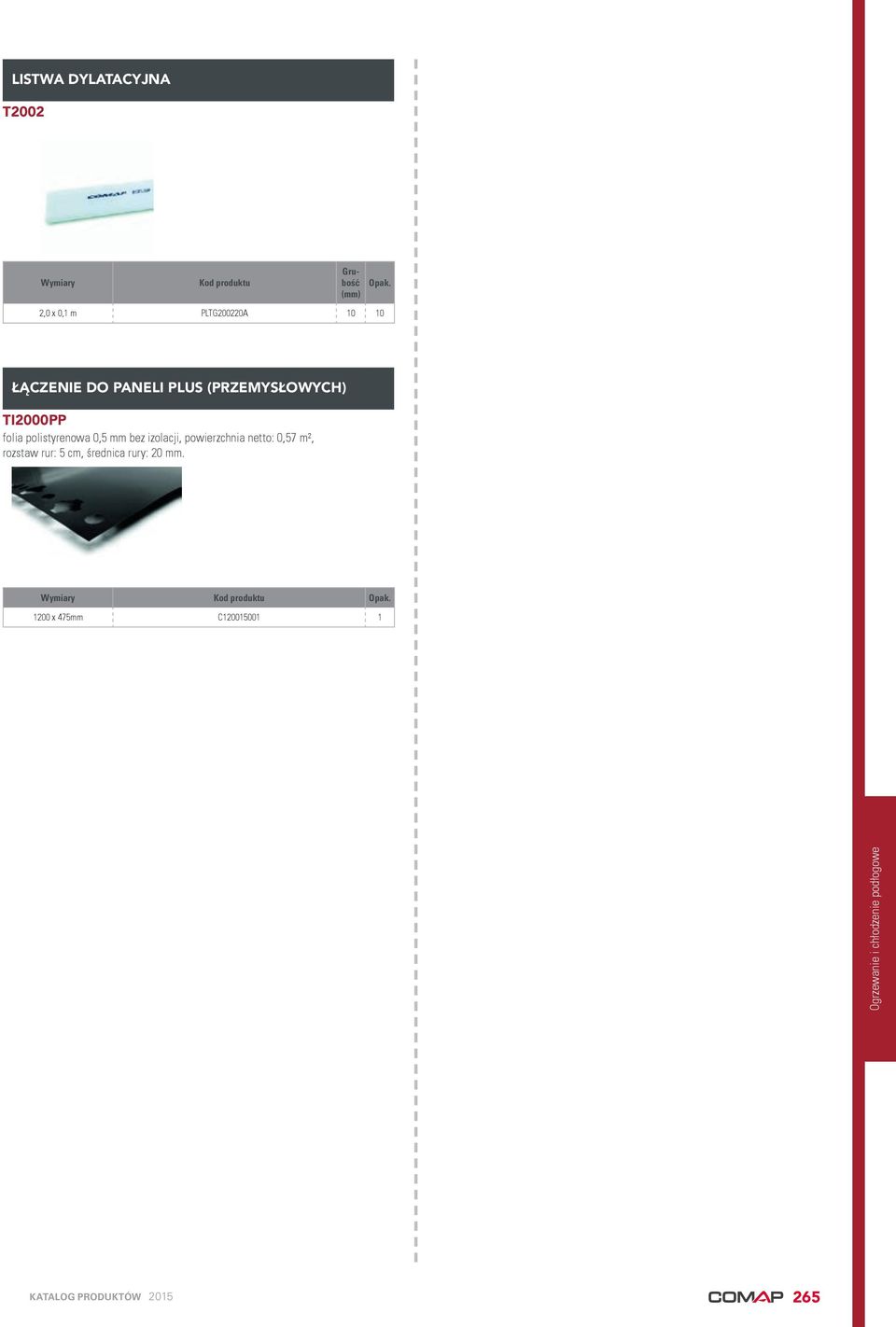

5 LISTWA DYLATACYJNA T2002 Wymiary Kod produktu Grubość (mm) 2,0 x 0,1 m PLTG200220A ŁĄCZENIE DO PANELI PLUS (PRZEMYSŁOWYCH) TI2000PP folia polistyrenowa 0,5 mm bez izolacji, powierzchnia netto: 0,57 m², rozstaw rur: 5 cm, średnica rury: 20 mm x 475mm C
6 SYSTEM PLUS OPIS Panele: Model: T2000 Kod produktu: C Model: T2011 Kod produktu: C Model: T2033 Kod produktu: C CECHY Szybkie i łatwe układanie rur Ochrona rury podczas montażu Warstwa przeciwwilgociowa Izolacja termiczna Izolacja akustyczna KORZYŚCI Oszczędność czasu: potrzebny jest tylko jeden instalator. Szybsze i łatwiejsze do cięcia, ponieważ siatka do cięcia jest prostopadła (a nie równoległa). Ulepszony materiał poprawia sztywność i uniemożliwia unoszenie się panelu 0mm. Ulepszony kształt grzybka panelu lepiej trzyma rurę. Bezszwowe połączenie zapewnia szczelną warstwę, nie trzeba używać folii przeciwwilgociowej. SPECYFIKACJA TECHNICZNA Jednostka System Plus, Panel 0 C Właściwości ogólne System Plus, Panel 11 C System Plus, Panel 30-2 C Wielkość panelu mm 1450 x x x 800 Powierzchnia efektywna m² Pow. efekt. / opakowanie m² Odstęp między rurami mm Średnica rury mm Wysokość panelu mm Maksymalne obciążenie kg/m² Materiał (czarny) - 0.6mm polistyren (PS) 0.6mm polistyren (PS) 0.6mm polistyren (PS) Materiał izolacji - - EPS EPS Właściwości izolacyjne Izolacja akustyczna db Przewodność cieplna W/mK Opór cieplny M²K/W Odporność cieplna C
7 IZOLACJA Grubość izolacji zależy od typu powierzchni, która będzie ogrzewana i dostępnej wysokości warstwy podłogi przeznaczonej na ogrzewanie podłogowe T2033 panel systemu Plus 30-2 Pierwsza kondygnacja/dodatkowa izolacja 1 T2000 panel systemu Plus 0 R = 0 m²/k/w bez izolacji 2 T2011 panel systemu Plus 11 R = 0.31 m²/k/w izolacja 11 mm 3 T2033 panel systemu Plus 30-2 R= 0.75 m²/k/w izolacja mm 4 T2033 panel systemu Plus 30-2 R = 0.75 m²/k/w + izolacja mm Warunki renowacja (strych) minimalna wysokość Warunki renowacja (strych) minimalna wysokość wysoka odporność na nacisk (< 7500 kg/m²) Warunki izolacja akustyczna 26dB wysoka odporność na nacisk (<500 kg/m²) poniżej kondygnacji pomieszczenie ogrzewane Warunki izolacja akustyczna 26 db wysoka odporność na nacisk (< 500 kg/m²) poniżej kondygnacji pomieszczenie nieogrzewane 267
8 SYSTEM TACKER System COMAP Tacker jest sprawdzonym rozwiązaniem, prostym w instalacji. Dzięki łatwości cięcia płyt i prowadzeniu rury w każdym kierunku szczególnie dobrze nadaje się do przestrzeni o skomplikowanym kształcie i ciasnych łukach. CHARAKTERYSTYKA TECHNICZNA Specyfikacja Tacker Nieprzepuszczalny, bez folii - - Tacker dla przemysłu Materiał EPS + folia EPS + folia Panele COMAP Tacker są dostępne złożone i w rolach. Wyprodukowane są z polistyrenu i pokryte warstwą folii odpornej na rozrywanie. Struktura polistyrenu jest nieznacznie bardziej miękka co zapewnia mocniejsze trzymanie rury przy pomocy spinek. To oszczędza ilość użytych spinek Tacker na metr kwadratowy i w efekcie czas potrzebny na montaż instalacji. Średnica rury (mm) Dostępna grubość (mm) 25/30 25/30 Powierzchnia (m²) 2 10 Prostopadła siatka do wygodnego cięcia KORZYŚCI Ekonomiczne Do dużych powierzchni dostępne panele zrolowane 10m² Materiał nadaje się do powtórnego przetworzenia ZASTOSOWANIE CECHY Zastosowanie Tacker Izolacja + + Szybkość instalacji + + Ogrzewanie ścienne - - Ochrona rury podczas montażu - - Liczba instalatorów do montażu systemu 2 2 Tacker dla przemysłu Dostępne w dwóch wersjach: Wersja złożona, oferuje elastyczność potrzebną do małych powierzchni, mniej ścinków. Wersja zrolowana, oferuje szybkość rozkładania na dużych powierzchniach do zastosowań komercyjnych. Wyprodukowane z polistyrenu i wykończone folią odporną na rozrywanie. 268

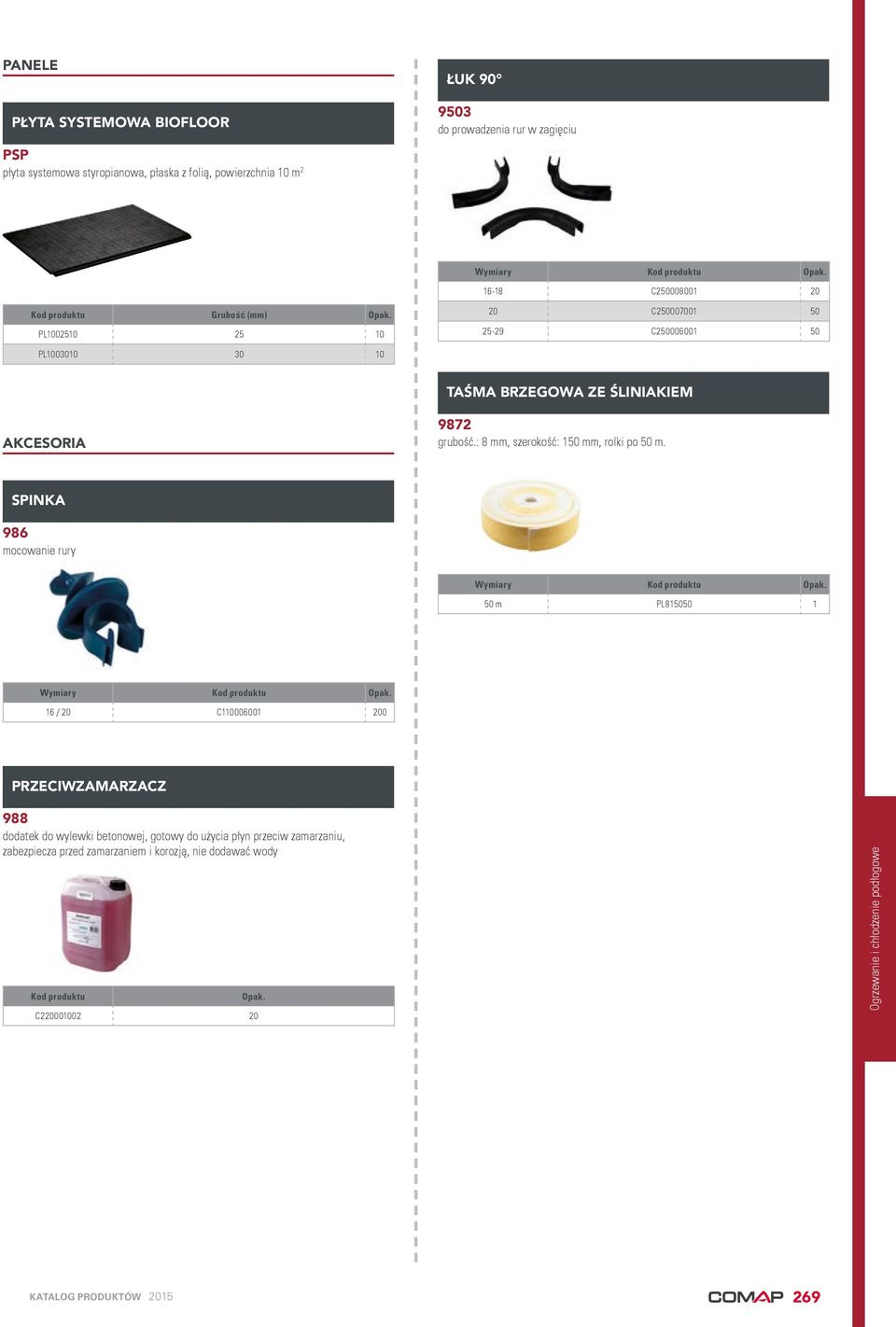

9 PANELE PŁYTA SYSTEMOWA BIOFLOOR PSP płyta systemowa styropianowa, płaska z folią, powierzchnia 10 m 2 ŁUK do prowadzenia rur w zagięciu C Kod produktu Grubość (mm) PL C C PL TAŚMA BRZEGOWA ZE ŚLINIAKIEM AKCESORIA 9872 grubość.: 8 mm, szerokość: 150 mm, rolki po 50 m. SPINKA 986 mocowanie rury 50 m PL / 20 C PRZECIWZAMARZACZ 988 dodatek do wylewki betonowej, gotowy do użycia płyn przeciw zamarzaniu, zabezpiecza przed zamarzaniem i korozją, nie dodawać wody Kod produktu C
10 WŁÓKNA ZAPOBIEGAJĄCE KURCZENIU 9873 dodatek do wylewki betonowej, paczka 600 g SPINKI TACKER do stosowania z panelami V3303, używana również do paneli PU Kod produktu C Kod produktu Rura C C PLASTYFIKATOR DO BETONU 9874 dodatek do wylewki betonowej LISTWA DYLATACYJNA T2002 Kod produktu Kanister/puszka C l / 5.77 kg 1 C l / 23 kg 1 Wymiary Kod produktu Grubość (mm) 2,0 x 0,1 m PLTG200220A FOLIA Z RASTREM FOL do łatwej instalacji systemu Tacker i jako izolacja przeciwwilgociowa 1 x 100m PL0150 rolki / 50 m 2 TACKER do stosowania ze spinkami V3305 Kod produktu Rura C
11 271
12 SYSTEM TACKER OPIS Model. V3304 Panele izolacyjne systemu Tacker z folią są zaprojektowane specjalnie do mocowania rur ogrzewania podłogowego przy pomocy spinek Tacker o kształcie U. Nadają się do nowych inwestycji i prac renowacyjnych. KORZYŚCI Zrolowane panele 10m², idealne do dużych powierzchni. Miękka struktura EPS do lepszego trzymania spinek Tacker (potrzeba mniejszej ilości spinek). Izolacja akustyczna: +/- 28 db. Folia rastrowa pozwala na dowolny dostęp między rurami i dowolny kształt poprowadzonej instalacji. WŁAŚCIWOŚCI Panel izolacyjny jest dostarczany jako zestaw złożony. Folia ma kołnierz do szczelnego połączenia klejem albo taśmą. Dane techniczne V3303 PL PL Panel EPS80 EPS100 Folia z rastrem 10cm z rastrem 10cm Wymiary (długość x szerokość) (m) 10 x 1 10 x 1 Grubość (mm) Efektywna powierzchnia (panel zwijany) (m²) Przewodność cieplna (W/mK) 0,038 0,038 Izolacja akustyczna (db) Pakowanie (liczba rolek) 1 1 Odstęp między rurami (cm) Potrzebna długość rury (w metrach na metr²) 10 6,
13 273
14 SYSTEM DRY System Comap Dry nadaje się idealnie do prac remontowych i renowacji dzięki wysokości panelu 25 mm i temu, że system można instalować bez konieczności użycia wylewki. Panele można instalować bezpośrednio na istniejącej podłodze. Używa się wówczas specjalnych metalowych płyt dyfuzyjnych mocowanych do paneli aby zwiększyć przekazywanie ciepła. Dzięki dodatkowemu elementowi można zginać rurę pod kątem 180. Montaż systemu przebiega szybko i czysto. Bez wylewki skraca się czas nagrzewania całego systemu, dzięki czemu oszczędzamy energię i zwiększamy komfort. Systemu Dry można używać wyłącznie w połączeniu z rurami 14 mm BetaSKIN albo BioSKIN. CHARAKTERYSTYKA TECHNICZNA Specyfikacja Średnica rury (mm) 14 KORZYŚCI Dry Minimalny odstęp rury (cm) 12.5 BetaPEX-RETUBE/ BetaSKIN / BioSKIN Wzór ułożenia rury prostokątny i ukośny BetaSKIN / BioSKIN 14 mm Nieduża wysokość i waga systemu to doskonałe rozwiązanie dla remontów i renowacji Montaż w ciągu jednego dnia, bez potrzeby użycia wylewki Niska inercja termiczna to komfort i oszczędność energii ZASTOSOWANIE Zastosowanie Dry Szybka i czysta instalacja ++ CECHY System składa się tylko z trzech części Współpracuje z rurą wielowarstwową 14 mm BetaSKIN Montaż podłogi bezpośrednio na systemie ++ Krótki rozruch (nagrzewanie do zadanej temperatury) systemu ++ Renowacja / minimalna wysokość ++ Ogrzewanie ścienne ++ Skomplikowane kształty pomieszczeń - Aktywacja betonu - 274
15 PANELE AKCESORIA PŁYTA SYSTEMU DRY TH2025 odstęp 125 mm ŁUK do prowadzenia rur w zagięciu Wymiary Kod produktu Grubość (mm) 1020 x 645 TH2025PS C C C PŁYTA DYFUZYJNA (PROSTA) THS do płyty systemowej TH2026 TAŚMA BRZEGOWA ZE ŚLINIAKIEM 9872 grubość.: 8 mm, szerokość: 150 mm, rolki po 50 m. Wymiary Kod produktu Grubość (mm) 750 x 120 THS2025 0, m PL PŁYTKA DYFUZYJNA (ZAKRĘT 180 ) THSB do płyty systemowej TH Wymiary Kod produktu Grubość (mm) 245 x 125 THS2025B 0,
16 SYSTEM DRY OPIS Modele TH2025, THS, THSB System Comap Dry nadaje się idealnie do prac remontowych i renowacji dzięki niewielkiej wysokości panelu 25mm i temu, że system można instalować bez konieczności użycia wylewki. Panele można instalować bezpośrednio na istniejącej podłodze. Używa się wówczas specjalnych metalowych płyt dyfuzyjnych mocowanych do paneli aby zwiększyć przewodzenie ciepła. Dzięki dodatkowemu elementowi można zginać rurę pod kątem 180. Montaż systemu przebiega szybko i czysto. Bez wylewki skraca się czas nagrzewania całego systemu, dzięki czemu oszczędzamy energię i zwiększamy komfort. Systemu Dry można używać wyłącznie w połączeniu z rurami 14 mm BetaSKIN. ZASTOSOWANIE System paneli Dry (TH2025PS30) składa się warstwy izolacyjnej polistyrenu o grubości 25mm i profilu metalowego (THS2025) który zapewnia odpowiednie przewodzenie ciepła, wzmacnia mechanicznie i ułatwia podłączenie rury. Specyficzny konstrukcja panelu umożliwia wykonanie tradycyjnej wylewki jak i wykończenie panelami lub parkietem. Panele systemu Dry układa się bezpośrednio na istniejącą podłogę. Następnie metalowe profile wsuwa się w odpowiednie wyżłobienia. Specjalny element (THS2025B) służy do prowadzenia rury w zgięciu 180. Tan sam panel umożliwia układanie trzech wzorów: spiralnego, zagięcia 180 (meander) i skośnego. W celu eliminacji podciągania wilgoci należy ułożyć folię (C ). Po ułożeniu systemu można układać podłogę. Alternatywnie można, dla zwiększenia stabilności, położyć dodatkową warstwę z paneli Fermacell. Odstęp rury (cm) Długość rury w metrach na metr² KORZYŚCI SYSTEMU Wyśmienity do renowacji, dzięki małej wadze i niedużej wysokości (25mm) Niższe zużycie energii i wyższy komfort dzięki szybkiemu nagrzewaniu Szybka i czysta instalacja, tylko trzy elementy składają się na system Gwarancja Możliwe różne wzory ułożenia rury (skośny, meander 180, spiralny) Montaż bezpośrednio na istniejącej podłodze Może być stosowany do ogrzewania i chłodzenia ściennego Klienci którzy zakupią kompletny system BIOFLOOR łącznie z rozdzielaczem, złączkami, rurami i płytą systemową otrzymają 10-o letnią gwarancję na system ogrzewania podłogowego. Szczegółowe warunki gwarancji dostępne są u przedstawicieli COMAP. 276
17 SPECYFIKACJA TECHNICZNA PANEL IZOLACYJNY (TH2025PS30) Płyta systemu Wymiary (cm) 64.5 x 102 Powierzchnia efektywna (m²) Odstęp rury (cm) 12.5 / 25 / 37.5 Grubość systemu (wyłączając podłogę) (mm) 25 Maksymalne obciążenie (kpa) 60 Maksymalne naprężenie ściskające (odkształcenie 10%) (kpa) 200 Przewodność cieplna (W/mK) Opór termiczny (m²k/w) 0.56 Płyta dyfuzyjna (THS2025) Materiał Twarda pianka polistyrenowa / PS 30 SE Wytrzymałość na wysoką temperaturę ( C) 80 Klasa materiałowa według EN Klasa materiałowa według DIN Zastosowanie według DIN V E B1 DEO Pakowanie (sztuk w opakowaniu) 21 Powierzchnia efektywna w opakowaniu (m²) Wymiary opakowania (szer. x dł. x wys.) (cm) 103 x 65.5 x 57 Płytka zakrętu 180 (THS2025B) Wymiary rury wyłącznie 14mm BetaSKIN / BioSKIN Wymiary (dł. x szer.) (cm) 75 x 12 Materiał Grubość Folia przeciwwilgociowa stal 0.5mm nie ma, należy wykańczać dodatkową warstwą folii (C ) Folia przeciwwilgociowa (C ) Opakowanie (sztuk) 50 Wymiary (dł. x szer.) (cm) 24.5 x 12.5 Materiał stal Grubość (mm) 0.5mm Opakowanie (sztuk) 25 Wymiary (dł. x szer.) (cm) 2 x 100 Grubość (mm) 150 Opakowanie (sztuk) rolka / 100m (rolka ma wysokość 1m; folia 2m jest złożona) 277
18 SYSTEM RAIL System Comap Rail jest doskonałym rozwiązaniem do ogrzewania i chłodzenia ściennego. CHARAKTERYSTYKA TECHNICZNA Specyfikacja Rail Średnica rury (mm) 12, 14, 16 Minimalny odstęp rur 5 BetaPEX-RETUBE/ BetaSKIN / BioSKIN Wzór ułożenia rury prostokątny i ukośny ZASTOSOWANIE Zastosowanie Rail Szybka i czysta instalacja + Renowacja / minimalna wysokość + Ogrzewanie i chłodzenie ścienne ++ Skomplikowane kształty pomieszczeń ++ Aktywacja betonu - KORZYŚCI Idealne rozwiązanie do ogrzewania ściennego Ekonomiczny Szybka instalacja CECHY Samoprzylepne listwy przyspieszają instalację LISTWY LISTWA TJ2005 odstęp rury 50 mm, z paskiem samoprzylepnym LISTWA MONTAŻOWA DO OGRZEWANIA ŚCIENNEGO I PODŁOGOWEGO UC listwy o długości 1m, można je łatwo łączyć, bardzo prosta w montażu w małych przestrzeniach, ścianach i na suficie Wymiary Kod produktu Rura 2000 x 50 x 30 TJ x2 32 Wymiary Kod produktu Rura 1m C m C LISTWA TJ3005 odstęp rury 50 mm, z paskiem samoprzylepnym Wymiary Kod produktu Rura 2000 x 17 x 30 C
19 AKCESORIA PRZECIWZAMARZACZ 988 dodatek do wylewki betonowej, gotowy do użycia płyn przeciw zamarzaniu, zabezpiecza przed zamarzaniem i korozją, nie dodawać wody WŁÓKNA ZAPOBIEGAJĄCE KURCZENIU 9873 dodatek do wylewki betonowej, paczka 600 g Kod produktu C Kod produktu C ŁUK 90 PLASTYFIKATOR DO BETONU 9874 dodatek do wylewki betonowej 9503 do prowadzenia rur w zagięciu Kod produktu Kanister/puszka C l / 5.77 kg C C C TAŚMA BRZEGOWA ZE ŚLINIAKIEM C l / 23 kg 1 FOLIA Z RASTREM T105 do łatwej instalacji systemu i jako izolacja przeciwwilgociowa 9872 grubość.: 8 mm, szerokość: 150 mm, rolki po 50 m. 50 m PL LISTWA DYLATACYJNA 2 x 100m C (200m²) T2002 Wymiary Kod produktu Grubość (mm) 2,0 x 0,1 m PLTG200220A
20 SYSTEM RAIL OPIS Modele TJ2005, TJ3005, UC System Rail jest ekonomicznym rozwiązaniem ogrzewania powierzchniowego, opartym na listwach z tworzywa sztucznego z odstępem 5 cm między rurami. Rury można montować w każdym kierunku i w dowolnym kształcie obwodu. Listwy instaluje się na folii przeciwwilgociowej. Systemu tego można użyć również do ogrzewania i chłodzenia ściennego. ZASTOSOWANIE System Rail stosuje się do podłączania rur ogrzewania powierzchniowego Comap o średnicach 12, 14, 16, 18 lub 20 mm. Listwy mają taśmę samoprzylepną, która może być przyklejona do folii przeciwwilgociowej. Rurę można prowadzić w dowolnym układzie a system przykryć dowolnym rodzajem wylewki (cementowa, anhydrytowa). Do instalacji systemu na ścianie należy użyć dodatkowo wkrętów montażowych. Przed instalacją systemu trzeba przeprowadzić pomiary wilgotności. Następnie powinno się rozłożyć folię przeciwwilgociową (2 m x 100 m, C ). Trzeba upewnić się, że pasy folii nakładają się na siebie tak aby stworzyć nieprzepuszczalną warstwę. Listwy (C i C ) posiadają system podłączenia, który umożliwia łączenie listw i uzyskanie dowolnej długości przy równie solidnej konstrukcji. Odstęp między rurami (cm) Długość rury (w metrach na metr²) 10 6,7 5 KORZYŚCI Wszechstronne i ekonomiczne rozwiązanie Idealne do skomplikowanych kształtów powierzchni Mocny pasek samoprzylepny Dowolna długość listw (C i C ) Może być używany z zatrzaskami i spinkami Tacker aby przymocować listwy do podłogi lub ściany. Opatentowany kształt listw, chwyta rurę łatwo i mocno. 280
21 SPECYFIKACJA TJ2005, TJ3005 UC Kod produktu Opis Średnica rury (mm) Odstęp rury (cm) Opakowanie (sztuk) TJ Listwa samoprzylepna TC Listwa samoprzylepna TC Listwa samoprzylepna C Listwa z systemem przedłużania C Listwa z systemem przedłużania
22 ROZDZIELACZE DO OGRZEWANIA I CHŁODZENIA PODŁOGOWEGO Rozdzielacze modułowe Comap do ogrzewania i chłodzenia podłogowego można montować w każdej pozycji. Modułowa budowa pozwala na dodawanie kolejnych modułów w trakcie instalacji. Nasze rozdzielacze modułowe nie korodują i zostały zaprojektowane tak, aby oszczędzać energię w całej instalacji. CHARAKTERYSTYKA TECHNICZNA Specyfikacja (K) 9000 TP V9004 Materiał poliamid (wzmocniony włóknem szklanym) mosiądz Automatyczne odpowietrzanie ręczne Złączka siłownika M30 x 1.5 Złączka rury 3/4 Eurokonus Mierniki przepływu (1-4 l/min) Pomiar temperatury na wejściu / wyjściu - ZASTOSOWANIE Zastosowanie (K) 9000 TP V9004 Ogrzewanie i chłodzenie ++ + W pełni modułowe, można dodawać kolejne grupy do całej instalacji ++ - KORZYŚCI Odwracalny (praca dwukierunkowa) Bardzo wytrzymały Modułowa konstrukcja Montaż w dowolnej pozycji ++ - Szybka i łatwa instalacja ++ + Izolacja cieplna ++ - CECHY Rozdzielacz można wyposażyć w wydajny energetycznie układ mieszający (klasa A). 282
23 ROZDZIELACZ POLIAMIDOWY 9000 MODUŁ SKRAJNY 9052P z zaworem kulowym 1, odpowietrznikiem i spustem SZAFKA PODTYNKOWA do rozdzielaczy wraz z osprzętem, lakierowana, biała RAL 9016, na tylnej ściance dwie prowadnice do montażu rozdzielacza, regulowana ramka przednia (głębokość) Kod produktu N 1 Kod produktu Szer. (mm) Wys. (mm) Głęb. (mm) PL PL MODUŁ Z ZAWOREM TERMOSTATYCZNYM 9060P z zaworem termostatycznym 3/4 Euro PL PL PL SZAFKA NATYNKOWA TYPU UNIVERSAL I Kod produktu V9016 regulowany system podłączeń tej szafki umożliwia łatwy montaż dowolnego typu rozdzielacza z nawierconymi otworami w uchwytach, kompatybilna z rozdzielaczami: 9000P, 9000TP, K9000P, K9000TP, V9004 MODUŁ Z ZAWOREM REGULACYJNYM 9070P z zaworem regulacyjnym 3/4 Euro Kod produktu Wysokość (mm) Głębokość (mm) Szerokość (mm) C C C C C Kod produktu MODUŁ REGULACYJNY Z PRZEPŁYWOMIERZEM 9071P C Kod produktu Przepływ l/min
24 AKCESORIA ROZDZIELACZA POLIAMIDOWEGO 9000 AUTOMATYCZNY ZAWÓR ODPOWIETRZAJĄCY ZAWÓR KULOWY 6806P 3081 z zaworem stopowym - mosiężny 1"1/4 x 1" VMP05A17 2 3/8" UCHWYT ROZDZIELACZA SPINKA MODUŁU 9000HK do rozdzielaczy poliamidowych 9832 do rozdzielaczy poliamidowych Kod produktu VPDBWA24 10 Kod produktu Rozstaw osi ,5mm 2 TERMOMETR O-RING 9000JT do rozdzielaczy poliamidowych 9839 Kod produktu ETYKIETY OBWODÓW 9869 Kod produktu VPDBWA23 10 Kod produktu
25 PRZEPŁYWOMIERZ (MIERNIK PRZEPŁYWU) 9071PTM 1-4 litry ZESTAW POMPOWY + RTL POMPA KLASY A DO ROZDZIELACZA A - mosiężna - (odwracalna) dwukierunkowa w pionie i w poziomie - możliwość mocowania siłownika na obwodzie powrotnym - mieści się w szafce Comap Kod produktu VPDBWA47 1 ZAWÓR TERMOSTATYCZNY Z NASTAWĄ - M30 D3809 odwrócony przepływ, maksymalny nacisk: 4kg, niklowany, pomarańczowa zaślepka Kod produktu C ROZWIĄZANIA DLA NIEDUŻYCH POWIERZCHNI Wymiary Kod produktu Kv Kvs ŁĄCZNIK 3/4" ,025-0,50 0,78 10 OGRANICZNIK TEMPERATURY POWROTU BASIC RTL-BASIC - złączka 3/4" Eurokonus, głowica RTL, odpowietrznik - nastawa temperatury powrotu C VMP gwint zewnętrzny i gwint wewnętrzny, mosiężny Kod produktu Wysokość (mm) Głębokość (mm) Szerokość (mm) Kolor C biały 1 1" 1/4 x 3/4" VMP04A02 2 1"1/4 x 1" VMP05A02 2 ŁĄCZNIK VMP(L) gwinty zewnętrzne i gwint wewnętrzny, mosiężny OGRANICZNIK TEMPERATURY POWROTU PRZEPŁYWOMIERZ + ZABEZPIECZENIE RTL-FLOWMETER - złączka 3/4" Eurokonus, głowica RTL, odpowietrznik, przepływomierz - zabezpieczenie przed przegrzaniem 1" 1/4 x 3/4" VMP04A01 2 1"1/4 x 1" VMP05A03 2 Kod produktu Wysokość (mm) Głębokość (mm) Szerokość (mm) Kolor C , ,5 biały 1 285
26 ROZDZIELACZ MOSIĘŻNY V9004 ROZDZIELACZ MOSIĘŻNY Z PRZEPŁYWOMIERZAMI REGULACJĄ PRZEPŁYWU I ODPOWIETRZENIEM V9004 SZAFKA NATYNKOWA TYPU UNIVERSAL I V9016 regulowany system podłączeń tej szafki umożliwia łatwy montaż dowolnego typu rozdzielacza z nawierconymi otworami w uchwytach, kompatybilna z rozdzielaczami: 9000P, 9000TP, K9000P, K9000TP, V9004 Wymiary Kod produktu Obiegi 1"-3/4" Eurokonus C "-3/4"Eurokonus C "-3/4"Eurokonus C "-3/4"Eurokonus C "-3/4"Eurokonus C "-3/4"Eurokonus C Kod produktu Szerokość (mm) Wysokość (mm) Głębokość (mm) C C C C C C "-3/4"Eurokonus C "-3/4"Eurokonus C "-3/4"Eurokonus C "-3/4"Eurokonus C "-3/4"Eurokonus C SZAFKA PODTYNKOWA do rozdzielaczy wraz z osprzętem, lakierowana, biała RAL 9016, na tylnej ściance dwie prowadnice do montażu rozdzielacza, regulowana ramka przednia (głębokość) Kod produktu Szerokość (mm) Wysokość (mm) Głębokość (mm) PL PL PL PL PL
27 AKCESORIA DLA ROZDZIELACZA MOSIĘŻNEGO V9004 MUFA PRZEDŁUŻAJĄCA DLA ROZDZIELACZA MOSIĘŻNEGO V9020 gwint wewnętrzny i zewnętrzny, długość 26 mm POMPA DLA ROZDZIELACZA MOSIĘŻNEGO V9004 V x zawór kulowy 1" Kod produktu C " - 1" C ZESTAW ZAWORÓW KULOWYCH V9021 służą do odcinania rozdzielacza mosiężnego V9007, o-ring dla szybkiego podłączenia REDUKCJA Z USZCZELKĄ O-RING V9042 do podłączenia 1/2" 1"-1/2" C " - 1" C " - 1" C TERMOMETR V C, z czujnikiem temperatury Kod produktu Kolor C Red 1 C Blue 1 MOSIĘŻNY ZAWÓR ODPŁYWU + ODPOWIETRZENIE V9030 1/2" C
28 ROZDZIELACZE modułowy nominalna temperatura pracy: 50 C maksymalna temperatura: 65 C maksymalne ciśnienie robocze: 6 bar przy temp. 65 C ciśnienie testowe: 10 bar przy temp. 20 C normy: EN 1264 i DIN 4725 dla ogrzewania podłogowego KORZYŚCI Wyśmienite właściwości izolacji termicznej, zarówno do chłodzenia jak i ogrzewania powierzchniowego Modułowa konstrukcja: można dodawać kolejne moduły w miarę zapotrzebowania Montaż w dowolnej pozycji, bardzo wygodne podłączenie (dla przykładu, w sytuacji gdy rury wychodzą ze stropu) Szybka instalacja Szeroka gama akcesoriów, każdą część można zamówić indywidualnie 288
29 SPECYFIKACJA TECHNICZNA Moduły zasilające górnej belki: termostatyczne M30 ¾ Eurokonus. Moduły powrotne dolnej belki: odcinające ¾ Eurokonus z pamięcią nastawy Obejma rozdzielacza: stal Inox Odpowietrznik automatyczny 2 termometry (na zasilaniu i na powrocie) Moduły zasilające / powrotne (dostępne oddzielnie): kulowe Comap 6806P 5/43 - złączka 1" Rozdzielacz łączyć z rurami za pomocą złączek Comap 835PE ¾ Eurokonus, dostępnych dla następujących średnic rur: 14 x 2, 16 x 2, 17 x 2, 20 x 2, 16 x 1.5, 20 x 1.9. E I D A F H C G B A Zawór kulowy 6806P 1" (tylko K9000P & K9000TP) B Moduł odcinający ¾ Eurokonus C Moduł D3809, termostatyczny M30 ¾ Eurokonus D Odpowietrznik automatyczny 3081 WYMIARY E Spinka zatrzaskowa 9000HK F Obejma stalowa Inox 9832 z otworami G Termometr 9839 H Przepływomierz 9071PTM 1-4l (tylko K9000TP) I Siłownik elektrotermiczny M050 (opcjonalny) Kod produktu Liczba obwodów Długość* (mm) Głębokość (mm) Wysokość (mm) Długość szafki* (mm) C C C C C C C C C * Wraz z zaworami kulowymi COMAP 6806P 289
30 SZAFKI Szafka 9860 (typu Sprint) ma specjalnie zaprojektowaną prowadnicę dla rozdzielaczy poliamidowych i dla nich jest rekomendowana. Rozdzielacz można w niej zamontować bez użycia żadnych narzędzi. Rozdzielacz poliamidowy jest również kompatybilny z szafkami V9016 i V9018. W tych szafkach rozdzielacz jest montowany przez otwory w obejmach. Dla rozdzielaczy 11 i 12-obwodowych wymagana jest szafka o długości 1,000 mm. AKCESORIA Model Opis KE9000P moduł rozszerzeniowy dla 9000P 9052P moduł skrajny 9071 przepływomierz PTM 1-4l REGULACJA TEMPERATURY W INDYWIDUALNYM POMIESZCZENIU Ustawienie odbywa się przy pomocy zaworów elektrotermicznych Comap M30, montowanych na rozdzielaczu. COMAP oferuje pełną gamę urządzeń do regulacji. Warto sprawdzić w tym katalogu, zaczynając od strony 296, albo skontaktować się z naszym przedstawicielem handlowym. VMP(L) VMP HK łącznik łącznik spinka modułu 3081 odpowietrznik automatyczny 5210 filtr osadnikowy 1" KE9000TP D3809 rozszerzenie dla 9000TP moduł rozszerzenia, termostatyczny M P zawór kulowy 5/4" x 1" 9839 termometr 9000JT uszczelka o-ring 9832 obejma montażowa ze stali Inox 9869 etykiety obwodów 290
31 291
32 ZŁĄCZKI I RURY SYSTEMÓW OGRZEWANIA I CHŁODZENIA POWIERZCHNIOWEGO Comap oferuje szeroką gamę rur i złączek do instalacji ogrzewania i chłodzenia powierzchniowego. Prezentacja całej gamy rur Comap zaczyna się na stronie 101. Prezentacja całej gamy złączek Comap zaczyna się na stronie 15. CHARAKTERYSTYKA TECHNICZNA Specyfikacja BetaSKIN BetaPEX-RETUBE Elastyczność + + Materiał PERT/AL PEX-b Kolor / zastosowanie biały / ogólne czerwony / ogólne Liczba warstw 5 1-(3) Bariera przeciw utlenianiu lekki rdzeń z aluminium Żywotność i wytrzymałość ++ + Dostępność dostępne dostępne KORZYŚCI ZASTOSOWANIE Zastosowanie BetaSKIN BetaPEX-RETUBE Duża elastyczność ułatwia instalację Wszystkie panele izolacyjne są zaprojektowane specjalnie do współpracy z rurami Comap System Plus System Tacker ++ + System Dry (tylko 14/16mm) ++ - System Grid ++ + CECHY Szeroki zakres różnych długości DN
33 RURY BETAPEX-RETUBE W KOLORZE NATURALNYM BETAPEX-RETUBE EVOH W KOLORZE CZERWONYM x1,5-120m B x2-100m B x1,5-200m B x1,5-240m B x2-100m B BETAPEX-RETUBE W KOLORZE CZERWONYM 9006 BIOSKIN PE/AL/PE BIOSKIN bardzo elastyczna rura UFH, specjalnie zaprojektowana na ogrzewania podłogowego 16x1,5-100m B ,6x1,5-200m B x1,5-200m B x1,5-80m B BETAPEX-RETUBE EVOH W KOLORZE NATURALNYM RURA BETASKIN BS zwój x2-100m B x2-200m B x2-600m B x2-200m B x2-100m B x2-100m B x2-200m B x2-100m B x2-200m B x2-100m B x2-200m B
34 ZŁĄCZKI ZŁĄCZKA MECHANICZNA 3/4" EUROKONUS 835P do podłączenia rury do rozdzielacza 3/4E - 14x2 A /4E - 16x1,5 A /4E - 16x2 A /4E-17x /4E-20x2 A SKINPRESS VISU-CONTROL S7270V prosta złączka naprawcza 14X2 745AXX 5 16x2 745BXX 2 20x2 745EXX 2 SKINPRESS VISU-CONTROL S7359GV-E złączka prosta półśrubunek, z gwintem 3/4" Eurokonus i o-ringiem 16x2-3/4E 763BDX 2 20x2-3/4E 763EDX 2 294
35 295
36 STEROWANIE I AKCESORIA Do naszych systemów ogrzewania i chłodzenia powierzchniowego oferujemy urządzenia regulacyjne, zarówno pracujące przewodowo jak i bezprzewodowo. Zaprojektowane są do szybkiej i łatwej instalacji, z myślą o komforcie i możliwe największej oszczędności energii. System pracuje korzystając z modulacji szerokości impulsu elektrycznego (PWM), specjalnie implementowanego do ogrzewania radiacyjnego które ma dosyć dużą inercję termiczną. Założenia technologii PWM gwarantują, że temperatura w pomieszczeniu nie będzie się różniła od pożądanej o więcej niż 0.25 C. ZASTOSOWANIE STEROWANIE BEZPRZEWODOWE (24V-868MHZ) Potrzebna funkcjonalność Potrzebne urządzenia Liczba stref Timer (dla 2 grup) Chłodzenie Sterowanie pompy Kontrola ogrzewania Moduł sterujący C <6 <12 <6 <12 <6 <12 <6 <12 <6 <12 <6 < <6 <12 C Termostat Głowica & adapter Kontrola 1 pompy Kontrola 2 pomp Kontrola chłodzenia Timer C C C C C C (1-6) (maks. 13) (7-12) (maks. 13) (1-6) (maks. 13) (opcja) (7-12) (maks. 13) (opcja) (1-6) (maks. 13) (7-12) (maks. 13) (1-6) (maks. 13) (7-12) (maks. 13) (1-6) (maks. 13) (opcja) (7-12) (maks. 13) (opcja) (1-6) (maks. 13) (opcja) (opcja) (1-6) (maks. 13) (opcja) (7-12) (maks. 13) (opcja)
37 STEROWANIE PRZEWODOWE (24V) Potrzebna funkcjonalność Potrzebne urządzenia Liczba stref Timer (dla 2 grup) Chłodzenie Sterowanie pompy Kontrola ogrzewania Moduł sterujący Termostat Termostat programowany C C C C (1) albo (1) (maks. 4) (2-6) albo (2-6) (maks. 14) (1) albo (1) (maks. 4) albo (2-6) albo (2-6) (maks. 14) albo (1) (maks. 4) (2-6) (maks. 14) (1) albo (1) (maks. 4) (2-6) albo (2-6) (maks. 14) (1) (maks. 4) albo (2-6) (maks. 14) albo (1) albo (1) (maks. 4) albo (2-6) albo (2-6) (maks. 14) albo (1) (maks. 4) albo (2-6) (maks. 14) albo Termostat ogrzew./ chłodzenie Głowica & adapter Kontrola 1 pompy Kontrola 2 pomp Kontrola chłodzenia Timer C C C C C C STEROWANIE PRZEWODOWE (230V) Termostat programowany Głowica & adapter Kontrola 1 pompy Kontrola 2 pomp C Timer C C C C C C C (1) albo (1) (maks. 4) 2-6 (2-6) albo (2-6) (maks. 14) (1) albo (1) (maks. 4) albo (2-6) albo (2-6) (maks. 14) albo (1) albo (1) (maks. 4) (2-6) albo (2-6) (maks. 14) (1) albo (1) (maks. 4) albo (2-6) albo (2-6) (maks. 14) albo Liczba stref Timer (dla 2 grup) Sterowanie pompy Kontrola ogrzewania Termostat Moduł sterujący 297
38 KORZYŚCI Click and run. Prosta instalacja, która zajmuje około 10 minut. Bezprzewodowa praca w paśmie 868 MHz, bez zakłóceń. Prosty montaż systemu przewodowego. Komfort i oszczędność dzięki systemowi PWM (modulacja szerokości impulsu). Łatwe dodawanie funkcji jednym kliknięciem. CECHY Pełna gama urządzeń dla zasilania 24V i 230V. System przewodowy i bezprzewodowy 868Mhz. SYSTEM BEZPRZEWODOWY CYFROWY TERMOSTAT POKOJOWY M040 Technologia 868 MHz, zawiera panel montażowy i 2 baterie x 1,5V AA Przełącznik dzień / noc / automat Sterowanie o dokładności 1/4 C, zakres temperatur: C Żywotność baterii 5 lat Ochrona przed zamarzaniem ADAPTER M060 Adapter przyłączeniowy dla głowicy elektrotermicznej na M30 x 1,5 Kod produktu Opis Kolor C adapter M30 x 1,5 szary 1 Kod produktu Opis Kolor C bezprzewodowy termostat 868MHz biały 10 GŁOWICA ELEKTROTERMICZNA M050 Używana do kontroli zaworów termostatycznych w rozdzielaczu Zawiera adapter M30 x 1,5 (M060), wersja normalnie zamknięta Łatwa w użyciu, wciskana, bez użycia narzędzi 100% wodoszczelna (IP54) Moc 1,8W, długość kabla 1m (2 x 0,75mm²) Wskaźnik otwarta / zamknięta MODUŁ STERUJĄCY M085 Bezprzewodowy moduł sterujący do kontroli termostatów i głowic elektrotermicznych Steruje termostatami o częstotliwości 868MHz oraz głowicami o napięciu 24V Można rozszerzyć jego funkcje poprzez moduły rozszerzeniowe Posiada wskaźniki aktywności poszczególnych stref (diody LED) Zawiera transformator 50 VA Kod produktu Opis Kolor maks. liczba głowic C bezprzewodowy moduł sterujący 868MHz 6 stref szara obudowa + przezroczysta osłona 13 1 Kod produktu Opis Kolor C bezprzewodowy moduł sterujący 868MHz 12 stref szara obudowa + przezroczysta osłona 13 1 C głowica elektrotermiczna 24V NC biały 1 298
39 MODUŁ ROZSZERZENIOWY DLA MODUŁU STERUJĄCEGO STEROWANIE POMPY M091 Moduł rozszerzeniowy dla M085 & M070, sterowanie pompy (lub innego urządzenia elektrycznego), możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A MODUŁ ROZSZERZENIOWY OGRZEWANIE I CHŁODZENIE (DLA M085) M094 Moduł rozszerzeniowy dodający funkcjonalność chłodzenia Podstawowe źródła (np. pompa ciepła) przełączają regulację automatycznie we właściwy tryb, pracuje z M085, posiada wskaźnik ogrzewania / chłodzenia (diody LED) Kod produktu Opis Kolor C sterowanie pompy / 24V i 868 MHz szara obudowa + przezroczysta osłona 1 Kod produktu Opis Kolor C ogrzewanie/chłodzenie 24V i 868 MHz szary 1 MODUŁ ROZSZERZENIOWY DLA MODUŁU STERUJĄCEGO STEROWANIE DWÓCH POMP M092 Moduł rozszerzeniowy dla M085, sterowanie 2 pomp (lub 2 innych urządzeń elektrycznych), możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A Kod produktu Opis Kolor C sterowanie pompy / 24V i 868 MHz szara obudowa + przezroczysta osłona 1 MODUŁ ROZSZERZENIOWY TIMER M093 Moduł rozszerzeniowy z podwójnym cyfrowym zegarem do programowania temperatury pomieszczenia w czasie, prosty w obsłudze z przyjaznym dla użytkownika menu Pracuje z M085, programowanie dwóch niezależnych czasów pracy, 42 ustawienia Pamięć mieści programowanie około 120 godzin Kod produktu Opis C timer 230V, 24V i bezprzewodowy 868MHz 1 299
40 SYSTEM PRZEWODOWY CYFROWY TERMOSTAT POKOJOWY PODSTAWOWY M010 Przełącznik dzień / noc / automat Sterowanie o dokładności 1/4 C, zakres temperatur: 10 C - 28 C Zabezpieczenie przed zamarzaniem Dostarczany bez płytki montażowej ściennej (M030) PŁYTKA MONTAŻOWA TERMOSTATU PRZEWODOWEGO 24V/230V M030 Używana do montażu wszystkich przewodowych termostatów 24V/230V Można montować bezpośrednio na ścianie Zalecane podłączenie 5 x 1.5 mm², podłączenie można wykonać w trakcie budowy Montaż termostatu poprzez wcisk Kod produktu Opis C termostat podstawowy 230V 1 Kod produktu Opis C płytka montażowa termostatów przewodowych 24V i 230V 10 C termostat podstawowy 24V 1 GŁOWICA ELEKTROTERMICZNA CYFROWY TERMOSTAT PROGRAMOWANY M020 Wersje z odłączanym cyfrowym timer'em Programowanie dnia / tygodnia, pamięć 7 dni Przełącznik dzień / noc / automat Specjalny tryb oszczędny (zarówno w trakcie ogrzewania jak i chłodzenia) Sterowanie o dokładności 1/4 C, zakres temperatur: C Zabezpieczenie przed zamarzaniem Dostarczany bez płytki montażowej ściennej (M030) M050 Używana do kontroli zaworów termostatycznych w rozdzielaczu Zawiera adapter M30 x 1,5 (M060), wersja normalnie zamknięta Łatwa w użyciu, wciskana, bez użycia narzędzi 100% wodoszczelna (IP54) Moc 1,8W, długość kabla 1m (2 x 0,75mm²) Wskaźnik otwarta / zamknięta Kod produktu Opis C głowica elektrotermiczna 24V NC 1 Kod produktu Opis C głowica elektrotermiczna 230V NC 1 C termostat podstawowy 230V 5 C termostat podstawowy 24V 5 CYFR. TERMOSTAT OGRZEWANIE & CHŁODZENIE M025 Automatycznie przełącza z ogrzewania na chłodzenie Wskaźnik trybu ogrzewanie / chłodzenie Specjalny tryb oszczędny (zarówno w trakcie ogrzewania jak i chłodzenia) Sterowanie o dokładności 1/4 C, zakres temperatur: C Zabezpieczenie przed zamarzaniem Dostarczany bez płytki montażowej ściennej (M030) ADAPTER M060 Adapter przyłączeniowy dla głowicy elektrotermicznej na M30 x 1,5 Kod produktu Opis C adapter M30 x 1,5 1 Kod produktu Opis C termostat ogrzewanie i chłodzenie 24V
41 MODUŁ STERUJĄCY M070 Moduł sterujący do kontroli termostatów i głowic elektrotermicznych 24V / 230V Można rozszerzyć jego funkcjonalność i wielkość dzięki podłączanym modułom rozszerzeń, posiada wskaźniki aktywności poszczególnych stref (diody LED) Wersja 24V zawiera transformator 50 VA MODUŁ ROZSZERZENIOWY DLA MODUŁU STERUJĄCEGO STEROWANIE POMPY M091 Moduł rozszerzeniowy dla M085 & M070, sterowanie pompy (lub innego urządzenia elektrycznego), możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A. Podłączenie 2 x NYM 2 x 1.5 mm² Kod produktu C C Opis moduł ster. 230V 1 strefa moduł ster. 230V 6 stref Kolor szara obudowa + przezroczysta osłona szara obudowa + przezroczysta osłona maks. liczba głowic C moduł ster. 24V 1 strefa C moduł ster. 24V 6 stref Kod produktu Opis Kolor C C sterowanie pompy / 230V sterowanie pompy / 24V i 868 MHz szara obudowa + przezroczysta osłona szara obudowa + przezroczysta osłona 1 1 MODUŁ ROZSZERZENIA O DODATKOWE GŁOWICE M090 Moduł rozszerzenia do M070, dodaje 2 x 4 głowice MODUŁ ROZSZERZENIOWY DLA MODUŁU STERUJĄCEGO STEROWANIE DWÓCH POMP M092 Moduł rozszerzeniowy dla M085, sterowanie 2 pomp (lub 2 innych urządzeń elektrycznych), możliwość ustawiania interwałów poza sezonem grzewczym 2 x 230 VA / 5A. Podłączenie 2 x NYM 2 x 1.5 mm² Kod produktu Opis Kolor C dodatkowe głowice 24V szara obudowa + przezroczysta osłona 1 C dodatkowe głowice 230V szara obudowa + przezroczysta osłona 1 MODUŁ ROZSZERZENIA O DODATKOWE TERMOSTATY M090B Moduł rozszerzenia do M070, dodaje 2 termostaty Kod produktu Opis Kolor C C sterowanie pompy / 230V sterowanie pompy / 24V i 868 MHz MODUŁ ROZSZERZENIOWY TIMER szara obudowa + przezroczysta osłona szara obudowa + przezroczysta osłona 1 1 Kod produktu Opis Kolor C dodatkowe termostaty 24V szara obudowa + przezroczysta osłona 1 C dodatkowe termostaty 230V szara obudowa + przezroczysta osłona 1 MODUŁ ROZSZERZENIA OGRZEWANIE I CHŁODZENIE M093 Moduł rozszerzeniowy z podwójnym cyfrowym zegarem do programowania temperatury pomieszczenia w czasie, prosty w obsłudze z przyjaznym dla użytkownika menu Pracuje z M085, programowanie dwóch niezależnych czasów pracy, 42 ustawienia Pamięć mieści programowanie około 120 godzin M094 Moduł rozszerzeniowy dodający funkcjonalność chłodzenia, podstawowe źródła (np. pompa ciepła) przełączają regulację automatycznie we właściwy tryb Pracuje z M085, Wskaźnik ogrzewania / chłodzenia (diody LED) Kod produktu Opis Kolor C timer 230V, 24V i bezprzewodowy 868MHz szary 1 Kod produktu Opis Kolor C Ogrzewanie/chłodzenie 24V i bezprzewodowe 868 MHz szary 1 301
42 STEROWANIE TERMOSTAT Możliwe ustawienie z dokładnością ¼ C dzięki technologii modulacji szerokości impulsu (PWM Pulse Width Modulation). Łatwy montaż na specjalnej płytce. JAK DZIAŁA MODULACJA SZEROKOŚCI IMPULSU? C Nastawa temperatury Fluktuacja tylko +/- 0,25 C Temperatura pomieszczenia Większy komfort Oszczędność energii Czas Efekt: Maksymalny komfort Oszczędność energii 302
43 SYSTEM BEZPRZEWODOWY WIĘCEJ KORZYŚCI Bezpieczna komunikacja między urządzeniami przy użyciu częstotliwości 868MHz Łatwy, szybki i bezpieczny montaż, bez użycia wkrętów ani śrub GŁOWICA Łatwy montaż Zaprojektowane do łatwego montażu Przekręć i klik Pierścień adaptera w zestawie. Pierścień adaptera do zaworów innych producentów dostępny na zamówienie. 303
44 Wodoodporne Klasa odporności na wodę IP54. Możliwy montaż odwrócony. Łatwa obsługa Funkcja priorytetu otwarcia: zawór pozostaje otwarty nawet gdy brakuje prądu. Właściwy adapter: prawidłowy adapter zapewnia stałe wysunięcie wskaźnika o 0.5 mm nad korpus głowicy. Wskaźnik pozycji otwartej. Bezpieczeństwo elektryczne: wysoki prąd zwarcia (>3kV). 304
45 MODUŁ STERUJĄCY MODUŁY DODATKOWE NA ZATRZASK klik! Moduły montowane na zatrzask: Sterowanie pomp Sterowanie pomp i kotłów Dodatkowe termostaty Dodatkowe głowice Sterowanie ogrzewanie-chłodzenie 305
