FCH4 WPUSZCZANE KONWEKTORY PODŁOGOWE Ogrzewanie oraz chłodzenie w jednym urządzeniu. Maksymalna elastyczność.

Transkrypt

1 FCH4 WPUSZCZANE KONWEKTORY PODŁOGOWE Ogrzewanie oraz chłodzenie w jednym urządzeniu. Maksymalna elastyczność. Konwektory FCH4 montowane w podłodze, przeznaczone do ogrzewania oraz chłodzenia, zapewniają maksymalny komfort pomieszczeń. Automatyczenie przełączają się w tryb ogrzewania lub chłodzenia, tak dokładnie podtrzymując ustawioną temperaturę przez cały rok. Gdy konwektory są używane do ogrzewania/chłodzenia całego budynku, ich system 4 przewodowy pozwala jednocześnie ogrzać oraz chłodzić różne części budynku. Jest to szczególnie ważne w okresie przejściowym między porami roku. FCH4 jest w pełni przygotowany do chłodzenia powyżej, jak i poniżej punktu rosy (ang. dry and wet cooling), dlatego może działać przy niskich temperaturach nośników energii, osiągając maksymalną moc. Specjalna konstrukcja urządzeń umożliwia podniesienie wysoko schłodzonego powietrza, optymalnie rozdzielając jego strumienie w pomieszczeniu. Urządzenia są ukryte w podłodze oraz zakryte dekoracyjnymi kratkami, dlatego prawie niewidoczne. Powietrze dostające się do ich środka jest ciągle filtrowane. Filtry zatrzymują większą część kurzu znajdującego się w pomieszczeniu oraz chronią urządzenia od zanieczyszczeń. Wyposażone są w najbardziej ekonomiczny rodzaj bezkolektorowych wentylatorów typu CE, które są szczególnie wydajne i ciche. Konstrukcja urządzeń nie zawiera tanich, padatnych na korozję materiałów: części obudowy są wyprodukowane ze stali nierdzewnej, wymienniki ciepła z miedzi i aluminium, dlatego nieelektrycznej części FCH4 udzielana jest 10-letnia gwarancja.

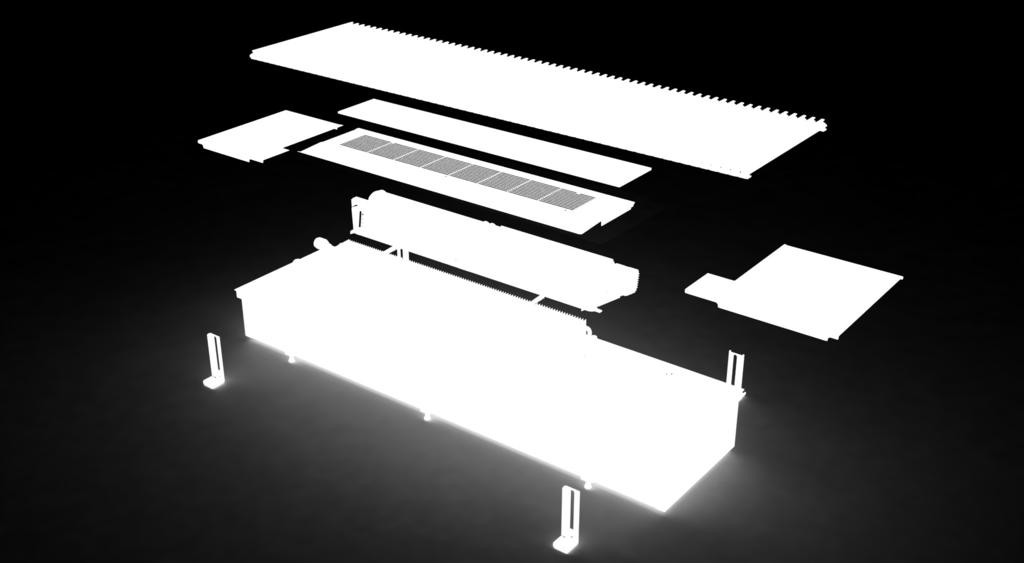

2 1 Obudowa ze stali nierdzewnej Ramka z anodowanego aluminium; kollor odpowiedni do koloru kratki 7 Filtr powietrza wchodzącego 8 Sterownik z zasilaczem 4VDC Miedziano-aluminiowe wymienniki ciepła 9 Pokrywa złączy hydraulicznych 4 Wentylator z sillnikiem EC 10 Nóżki o regulowanej wysokości wraz z podstawą izolacji akustycznej 5 Wanna kondensatu 11 Części mocujące obudowę do podłogi z częściami do izolacji akustycznej 6 Osłona wentylatora / rozdzielacz powietrza / obudowa filtru Z A S TO S O WA N I E O R A Z Z A L E T Y Zastosowanie: do ogrzewania oraz chłodzenia pomieszczenia Szybkie osiągnięcie zadanej temperatury w pomieszczeniu oraz dokładne podtrzymanie Doskonale sprawdzają się z pompami ciepła Możliwe modele z systemami 4 oraz przewodowymi Mało hałaśliwe, potężne wentylatory z najbardziej ekonomicznymi silnikami typu EC Wszystkie potrzebne części mocujące w wyposażeniu standardowym Istnieje możliwość regulacji wysokości urządzenia po zamontowaniu (przy montażu w podłogach podniesionych) Wszystkie elementy podporowe posiadają izolację akustyczną ograniczenie przenikania hałasu do pomieszczenia znajdującego się piętro niżej Szczególnie szczelne obudowy ze stali nierdzewnej, posiadające do 1 podpór do utrzymania maksymalnego obciążenia Dobra szczelność obudowy zapobiega przed dostaniem się betonu do jej środka Komplektowane części uszczelniające wprowadzanych do obudowy przewodów oraz kabli Z E S TAW S TA N DA R D O W Y Obudowa ze stali nierdzewnej Filtr powietrza Ramka z anodowanego aluminium Sterownik z zasilaczem Miedziano aluminiowy wymiennik ciepła Części mocujące Wentylator z ochroną oraz częściami do kierowania strumienia powietrza 1- szt. Instrukcja montażu Wanna kondensatu Opakowanie z tektury falistej

3 L 100, 1700, 000, 500, DANE TECHNICZNE Długość Szerokość Wysokość Typ silnika wentylatora Napięcie robocze wentylatora Napięcie regulacji prędkości wentylatora mm Gwint złącza hydraulicznego G 1/ 0 mm Typ gwintu złącza hydraulicznego Wewnętrzny 10 mm Położenie złącza hydraulicznego w obu stronach urządzenia EC Ciśnienie próbne 0 bar 4 V DC Ciśnienie robocze 1 bar 0-10 V Temperatura robocza 5-10 C Prędkość wentylatorów FCH Moc grzewcza, W 75/65/0 C 55/45/0 C 5/0/0 C Moc chłodnicza, W 7/1/7 C 7/1/5 C 14/17/5 C Ogólna Odczuwalna Ogólna Odczuwalna Ogólna Odczuwalna 100% % % % % FCH % % % % % FCH % % % % % FCH % % % % % FCH % % % % %

4 Typ Długość obudowy, mm Ilość wentylatorów, szt. Maksymalny przepływ, A Maksymalna moc elektryczna, W Długość wymiennika ciepła, mm Waga, kg Objętość wody, ltr Ogrzewanie Chłodzenie FCH , , 0,17 0,60 FCH , ,9 0,0 1,05 FCH , ,9 0,6 1,6 FCH , , 0,49 1,7 FCH , ,5 0,6,17 FCH4 straty hydrauliczne (ogrzewanie), kpa Przepływ, l/h FCH4 straty hydrauliczne (chłodzenie), kpa Przepływ, l/h 4

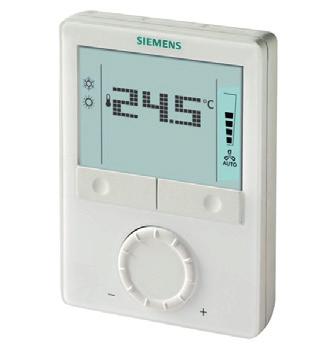

5 PRZYKŁAD PRZYŁĄCZENIA 1 1 STRONA CHŁODZENIA STRONA OGRZEWANIA 1 ZAWÓR TERMOSTATYCZNY 1 ZAWÓR TERMOSTATYCZNY-RÓWNOWĄŻĄCY (DLA PRZEKAZUJĄCEJ LINII NOŚNIKA ENERGII) (DLA PRZEKAZUJĄCEJ LINII NOŚNIKA ENERGII) Regulacja przepływu napędem elektrotermicznym lub głowicą termostatyczną Zaawansowane ograniczenie maksymalnego przepływu Możliwość całkowitego zamknięcia Regulacja przepływu napędem elektrotermicznym lub głowicą termostatyczną Utrzymanie stałego maksymalnego przepływu Zaawansowane ograniczenie maksymalnego przepływu Końcówka do pomiaru przepływu Możliwość całkowitego zamknięcia NAPĘD DO ZAWORU TERMOSTATYCZNEGO Regulacja zaworów termostatycznych Elektrotermiczna Wskażnik otwarcia/zamknięcia Napięcie 4V DC ZAWÓR ZAMYKAJĄCY (DLA POWRACAJĄCEJ LINII NOŚNIKA ENERGII) Otwarcie/zamknięcie strumienia nośnika energii Odłączenie wymiennika ciepła od systemu ogrzewania/chłodzenia TERMOSTAT POKOJOWY (DO STEROWANIA I REGULOWANIA TEMPERATURY W POMIESZCZENIU) Do sterowania i regulowania temperatury w pomieszczeniu Automatyczny lub ręczny przełącznik ogrzewania/chłodzenia Tygodniowe programowanie temperatury (dzień/noc) Dokładność utrzymania temperatury ±0,5 C Zasilanie 4VDC (zasilanie ze sterownika konwektora) Bezstopniowa regulacja prędkości wentylatora 0-10V Regulacja napędu 0-10V lub On/Off Ekran z ciekłych kryształów z oświetleniem 5

6 CECHY CHARAKTERYSTYCZNE MONTAŻU Strona urządzenia z wymiennikiem ciepła zawsze jest montowana od strony okna (ściany)! Istnieje możliwość wprowadzenia przewodów łączących poprzez bok lub koniec obudowy 4-przewodowy wymiennik ciepła posiada dwa samodzielne obiegi. Są one podłączane do systemu chłodniczego oraz grzewczego w przeciwnych końcach urządzenia: - na końcu ze sterownikiem przy systemie chłodniczym - w przeciwnym końcu przy systemie grzewczym Zawory termostatyczne są montowane przy złączce wymiennika ciepła z odpowietrznikiem Przewody przesyłania nośników energii abu obiegow są montowane przy zaworach termostatycznych Powracające linie obu obiegów montowane przy wymienniku ciepła poprzez składane zawory zamykające Wszystkie potrzebne części mocujące w wyposażeniu standardowym Istnieje możliwość regulacji wysokości urządzenia po zamontowaniu (przy montażu w podłogach podniesionych) SCHEMAT ELEKTRYCZNY URZĄDZENIA SCHEMAT PODŁĄCZENIA ELEKTRYCZNEJ FCH4 SCHEMAT PODŁĄCZENIA KILKU FCH4 DO JEDNEGO TERMOSTATU Konwektory zamontowane w jednym pomieszczeniu są sterowane na zasadzie Master - Slave Zasilanie 0VAC podłączone do sterownika Zasilanie wentylatorów 4VDC, sterowanie sygnałem 0-10VDC, otrzymanym z termostatu zamontowanego w pomieszczeniu Sterowanie napędem może być 0-10 VDC lub On/Off, zależnie od wybranego rodzaju napędu KOD ZAMÓWIENIA KONWEKTORÓW 6 Typ Długość, cm Szerokość, cm Wysokość, cm Przykład FCH FCH

7 KRATKI ALUMINIOWE SREBRO (ALS) CZARNY BRĄZ (ALB) ZŁOTO (ALG) PROFIL KRATEK ALUMINIOWYCH 8 18 WYMIARY Wysokość profilu Szerokość profilu Odstępy między profilami 18 mm 8 mm 15 mm DREWNIANE KRATKI DĄB (OAK) JESION (ASH) BUK (BEE) PROFIL KRATEK DREWNIANYCH R WYMIARY Wysokość profilu Szerokość profilu Odstępy między profilami 18 mm 10 mm 1 mm KOD ZAMÓWIENIA KRATEK Typ Długość, cm Szerokość, cm Materiał Przykład GR 00 4 ALS GR 00-4 ALS 7
