1 CENNIK Ogrzewanie podłogowe i automatyka SENTIO

2 Lider innowacyjności Firma z doświadczeniem od ponad 60 lat na rynku Laureat licznych nagród i wyróżnień Międzynarodowa firma, obecna w 25 krajach

3 Wavin Polska jest częścią grupy Wavin lidera w produkcji systemów instalacyjnych z tworzyw sztucznych dla budownictwa mieszkaniowego, komercyjnego i infrastrukturalnego. Od 2013 roku Wavin przynależy do międzynarodowego koncernu Mexichem, który prowadzi w produkcji systemów rurowych z tworzyw sztucznych, w przemyśle chemicznym i paliwowym w Ameryce Łacińskiej.

4 W 2018 ROKU OGRZEWANIE PODŁOGOWE WAVIN BUDOWLANĄ MARKĄ ROKU PO RAZ CZWARTY

5 OGRZEWANIE PODŁOGOWE WAVIN KNOW-HOW + NAJWYŻSZEJ JAKOŚCI PRODUKTY W ramach ogrzewania podłogowego oferujemy: specjalne dedykowane rury PERT/EVOH/PERT oraz asortyment niezbędny do montażu, system sterowania ogrzewaniem podłogowym Sentio. System Sentio został zaprojektowany tak, aby proces korzystania z ogrzewania podłogowego oraz chłodzenia płaszczyznowego był intuicyjny i łatwy w obsłudze. Aplikacja Sentio pozwala ustawić temperaturę w poszczególnych pomieszczeniach z dowolnego miejsca, np. będąc w pracy czy na wakacjach, a inteligentne i logiczne funkcje sprawiają, że instalacja systemu jest prosta i obejmuje jedynie trzy kroki: podłącz, ustaw, korzystaj. Ekologia Rodzina produktów Sentio obejmuje: centralną jednostkę sterującą, jednostki rozszerzające, termostaty i czujniki pokojowe, ekran dotykowy LCD, czujnik zewnętrzny, aplikację mobilną. System Sentio umożliwiając monitorowanie, regulację i utrzymanie optymalnej temperatury w poszczególnych pomieszczeniach budynku, zapewnia wysoki poziom komfortu oraz minimalne zużycie energii. Dzięki temu system jest przyjazny dla otoczenia i dla środowiska. SYSTEM STEROWANIA OGRZEWANIEM PODŁOGOWYM 1. PODŁĄCZ 2. USTAW 3. KORZYSTAJ Ogrzewanie podłogowe Wavin. Cennik. Styczeń

6 Centrala sterująca CCU Centrala sterująca (CCU) układu ogrzewania lub chłodzenia jest sercem systemu Sentio. Centrala sterująca może być połączona nawet z 24 przewodowymi lub bezprzewodowymi termostatami lub czujnikami (wejścia) i nawet 16 siłownikami (wyjścia), co pozwala kontrolować do 8 różnych stref. Co więcej, obejmuje pięć wejść i wyjść temperatury, dwa przekaźniki beznapięciowe (230 V) i dwa przekaźniki dla zestawów pompowo-mieszających. Centrala CCU może sterować całym systemem ogrzewania/chłodzenia (przy braku automatyki pogodowej kotła) po wybraniu jednego z domyślnych profili. Sentio Centrala sterująca CCU 8/16 bez kabla ,37 1 Sentio Centrala sterująca CCU 8/16 z kablem ,42 1 Ekran dotykowy LCD Ekran dotykowy służy do wygodnego zarządzania systemem Sentio. Jeden ekran dotykowy może być połączony z kilkoma centralami sterującymi. Codzienne użytkowanie systemu Sentio nie wymaga ekranu dotykowego, natomiast zastosowanie go dostarcza dodatkowych informacji o zachowaniu systemu. Ekran należy podłączyć do centrali sterującej za pomocą kabla Ethernet (znajdującego się w opakowaniu). Sentio Ekran dotykowy LCD ,71 1 Moduł rozszerzający A Moduł rozszerzający A po podłączeniu do centrali sterującej daje możliwość podłączenia dodatkowo 8 termostatów/czujników bezprzewodowych i kolejnych 16 siłowników. Sentio Moduł rozszerzający A CCU, 8 wejść/16 wyjść ,84 1 Na wszystkie produkty obowiązuje stawka VAT 23%. 6 Ogrzewanie podłogowe Wavin. Cennik. Styczeń 2019.

7 Moduł rozszerzający VRF Moduł rozszerzający VRF umożliwia wygodne podłączenie i sterowanie pracą dodatkowych elementów, np. oświetleniem, pompami, osuszaczami itp. Posiada 6 przekaźników beznapięciowych (2 na 24 V i 4 na 230 V). Sentio Moduł rozszerzający VRF CCU, 6 przekaźników beznapięciowych ,59 1 Termostat pokojowy Estetyczny, intuicyjny i prosty w obsłudze termostat Sentio wyświetla informacje tylko wówczas, gdy jest to konieczne. Ten inteligentny system pokazuje zarówno temperaturę, jak i poziom wilgotności, a ponadto dostosowuje jasność wyświetlacza do otoczenia. Natomiast dzięki termostatowi IR (z czujnikiem podczerwieni) można jeszcze dokładniej regulować temperaturę podłogi. Jest on również intuicyjny w obsłudze użytkownicy mogą w łatwy sposób przełączać się między trzema zdefiniowanymi trybami komfortu. Sentio Termostat bezprzewodowy ,75 1 Sentio Termostat przewodowy ,65 1 Sentio Termostat bezprzewodowy IR ,06 1 Czujnik pokojowy Czujniki pokojowe Sentio są alternatywą dla termostatów, zapewniają tę samą funkcjonalność co termostaty kontrolę wilgotności i temperatury jednak nie mają interfejsu. Można nimi sterować jedynie za pomocą aplikacji, ekranu LCD lub komputera PC (potrzebny jest dodatkowy kabel). Sentio Czujnik temperatury/wilgotności bezprzewodowy Sentio Czujnik temperatury/wilgotności przewodowy , ,64 1 Ogrzewanie podłogowe Wavin. Cennik. Styczeń

8 Ramka do termostatu/czujnika Ramka jest elementem dekoracyjnym, który może, ale nie musi być zastosowany. Pasuje zarówno do termostatu, jak i czujnika. Sentio Ramka do termostatu/czujnika ,67 1 Czujnik zewnętrzny Dostępne są dwa typy zewnętrznych czujników temperatury. Przewodowy i bezprzewodowy. Pod względem funkcjonalności są one identyczne, różnią się tylko sposobem połączenia z centralą sterującą. Zewnętrzny czujnik temperatury jest wymagany, kiedy temperatura wewnątrz układu ogrzewania/chłodzenia ma być sterowana pogodowo (przy braku automatyki pogodowej kotła). Sentio Czujnik zewnętrzny przewodowy ,77 1 Sentio Czujnik zewnętrzny bezprzewodowy ,12 1 Moduł łączności bezprzewodowej wi-fi Moduł łączności bezprzewodowej służy do bezprzewodowego (za pomocą wi-fi) połączenia centrali sterującej z ruterem stacjonarnym. Moduł należy podłączyć bezpośrednio do gniazda 230 V, natomiast z centralą CCU połączyć za pomocą kabla Ethernet. Moduł łączności bezprzewodowej wi-fi ,41 1 Na wszystkie produkty obowiązuje stawka VAT 23%. 8 Ogrzewanie podłogowe Wavin. Cennik. Styczeń 2019.

9 Czujnik podłogowy przewodowy Czujnik służy do pomiaru temperatury podłogi i należy go podłączyć do przewodowego termostatu lub czujnika pokojowego. Czujnik podłogowy przewodowy ,34 1 Siłownik 24 V Siłownik termiczny 24 V przeznaczony jest do montażu na rozdzielaczach Wavin na belce powrotnej, która wyposażona została w zawory z gwintem zewnętrznym M 30 x 1,5. Siłownik 24 V ,24 1 Rura PERT/EVOH/PERT PLN/m Rura PERT/EVOH 5L PN10 16 x 2,0 (240 m) , Rura PERT/EVOH 5L PN10 16 x 2,0 (600 m) , Ogrzewanie podłogowe Wavin. Cennik. Styczeń

10 Zespół pompowo-mieszający M2 Zespół pompowo-mieszający M ,21 1 Rozdzielacz ogrzewania podłogowego z przepływomierzami Rozdzielacz o.p. z przepł. 2 od. INOX ,76 1 Rozdzielacz o.p. z przepł. 3 od. INOX ,85 1 Rozdzielacz o.p. z przepł. 4 od. INOX ,25 1 Rozdzielacz o.p. z przepł. 5 od. INOX ,21 1 Rozdzielacz o.p. z przepł. 6 od. INOX ,18 1 Rozdzielacz o.p. z przepł. 7 od. INOX ,88 1 Rozdzielacz o.p. z przepł. 8 od. INOX ,09 1 Rozdzielacz o.p. z przepł. 9 od. INOX ,45 1 Rozdzielacz o.p. z przepł. 10 od. INOX ,02 1 Rozdzielacz o.p. z przepł. 11 od. INOX ,41 1 Rozdzielacz o.p. z przepł. 12 od. INOX ,34 1 Rozdzielacz do C.O. Rozdzielacz do C.O. (2 od.) z osprz. INOX ,07 1 Rozdzielacz do C.O. (3 od.) z osprz. INOX ,46 1 Rozdzielacz do C.O. (4 od.) z osprz. INOX ,13 1 Rozdzielacz do C.O. (5 od.) z osprz. INOX ,52 1 Rozdzielacz do C.O. (6 od.) z osprz. INOX ,91 1 Rozdzielacz do C.O. (7 od.) z osprz. INOX ,99 1 Rozdzielacz do C.O. (8 od.) z osprz. INOX ,55 1 Rozdzielacz do C.O. (9 od.) z osprz. INOX ,08 1 Rozdzielacz do C.O. (10 od.) z osprz. INOX ,33 1 Rozdzielacz do C.O. (11 od.) z osprz. INOX ,27 1 Rozdzielacz do C.O. (12 od.) z osprz. INOX ,44 1 Na wszystkie produkty obowiązuje stawka VAT 23%. 10 Ogrzewanie podłogowe Wavin. Cennik. Styczeń 2019.

11 Szafka podtynkowa Szafka podtynk (rozdzielacz 2-4 obwodów) ,75 1 Szafka podtynk (rozdzielacz 5-6 obwodów) ,69 1 Szafka podtynk (rozdzielacz 7-8 obwodów) ,13 1 Szafka podtynk (rozdzielacz 9-10 obwodów) ,39 1 Szafka podtynk (rozdzielacz obwodów) ,54 1 Szafka podtynk (rozdzielacz obwodów) ,54 1 Szafka podtynk (rozdzielacz obwodów) ,12 1 Szafka natynkowa Szafka natynk (rozdzielacz 2-4 obwodów) ,51 1 Szafka natynk (rozdzielacz 5-6 obwodów) ,98 1 Szafka natynk (rozdzielacz 7-8 obwodów) ,37 1 Szafka natynk (rozdzielacz 9-10 obwodów) ,30 1 Szafka natynk (rozdzielacz obwodów) ,18 1 Szafka natynk (rozdzielacz obwodów) ,48 1 Szafka natynk (rozdzielacz obwodów) ,39 1 Złączka przyłączeniowa Złączka przyłączeniowa z pierśc. 16 x 3/ ,69 10 Złączka przyłączeniowa z pierśc. 20 x 3/ ,37 10 Ogrzewanie podłogowe Wavin. Cennik. Styczeń

12 Kolektor kotłowy z izolacją Kolektor kotłowy z izolacją, 2 obiegi grzewcze ,13 1 Kolektor kotłowy z izolacją, 3 obiegi grzewcze ,83 1 Kolektor kotłowy z izolacją, 4 obiegi grzewcze ,24 1 Grupa pompowa Grupa pompowa HKO-180 bezpośrednia ,24 1 Grupa pompowa MKO-180 z zaworem mieszającym i siłownikiem Grupa pompowa FWO-180 z zaworem termostatycznym , ,11 1 Uchwyty do kolektora kotłowego Uchwyty do kolektora kotłowego (komplet - 2 szt.) PLN/komplet ,97 1 Na wszystkie produkty obowiązuje stawka VAT 23%. 12 Ogrzewanie podłogowe Wavin. Cennik. Styczeń 2019.

13 Bypass jako sprzęgło do kolektora kotłowego Bypass jako sprzęgło do kolektora kotłowego ,35 1 Folia do ogrzewania podłogowego z nadrukiem, szerokość 1 m Folia do ogrzewania podłogowego z nadrukiem, szerokość 1 m PLN/m ,33 50 Taśma samoprzylepna 48 mm x 60 m do ogrzewania podłogowego Taśma samoprzylepna 48 mm x 60 m do ogrzewania podłogowego ,8 1 Ogrzewanie podłogowe Wavin. Cennik. Styczeń

14 Taśma brzegowa dylatacyjna do ogrzewania podłogowego 8/150 (50 m) Taśma brzegowa dylatacyjna do ogrzewania podłogowego 8/150 (50 m) PLN/m ,67 50 Taśma brzegowa dylatacyjna 8/150 z warstwą kleju (50 m) Taśma brzegowa dylatacyjna 8/150 z warstwą kleju (50 m) ,58 1 Profil dylatacyjny (2 m) Profil dylatacyjny (2 m) ,89 50 Na wszystkie produkty obowiązuje stawka VAT 23%. 14 Ogrzewanie podłogowe Wavin. Cennik. Styczeń 2019.

15 Listwa do profilu dylatacyjnego (2 m) Listwa do profilu dylatacyjnego (2 m) , Płyta systemowa Tacker PLN/m 2 Płyta systemowa Tacker 50 (10 m 2 ) ,83 10 Płyta systemowa Tacker 30 (10 m 2 ) ,80 10 Klips do mocowania rur ogrzewania podłogowego (16 mm) Klips do mocowania rur ogrzewania podłogowego (16 mm) , Ogrzewanie podłogowe Wavin. Cennik. Styczeń

16 Tacker Alfa Premium Tacker Alfa Premium ,50 1 Klips do tackera Alfa Premium Klips do tackera Alfa Premium 16/42 mm, krótki E3GE BL Klips do tackera Alfa Premium 16/57 mm, długi E2LGE , , Panel systemowy wciskany do rur 16/20 Panel systemowy wciskany do rur 16/ ,02 18 Szyna montażowa 16/20 Szyna montażowa 16/ , Na wszystkie produkty obowiązuje stawka VAT 23%. 16 Ogrzewanie podłogowe Wavin. Cennik. Styczeń 2019.

17 Klips do szyny montażowej Klips do szyny montażowej , Rozwijak do rur Rozwijak do rur ,20 1 Rozwijak do rur PERT bębnowy Rozwijak do rur PERT bębnowy Termometr bimetaliczny stykowy Termometr bimetaliczny stykowy ,72 1 Ogrzewanie podłogowe Wavin. Cennik. Styczeń

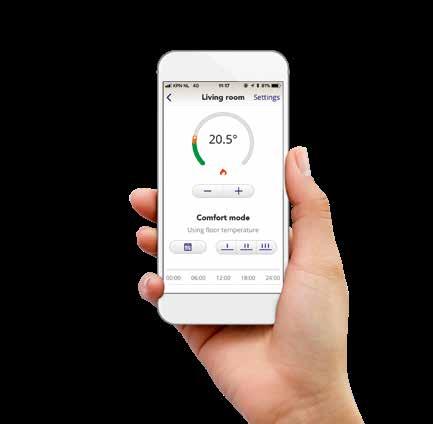

18 SENTIO ZMIENI TWÓJ SPOSÓB MYŚLENIA O OGRZEWANIU PODŁOGOWYM Wejdź na stronę i poznaj naszą pełną ofertę. Znajdziesz tam: szczegółowe informacje dotyczące wszystkich urządzeń, materiały do pobrania, m.in.: cennik, instrukcję podłączenia, schematy podłączeniowe, filmy instruktażowe. Nasze filmy znajdziesz również na YouTube na kanale Wavin Polska. APLIKACJA SENTIO Aplikacja Sentio, dostępna w sklepach Google Play i App Store, jest intuicyjna oraz cechuje się przejrzystym i nowoczesnym interfejsem. Można jej używać do szybkiego ustawiania harmonogramu oraz do regulowania temperatury w pomieszczeniach i strefach z dowolnego miejsca, nawet będąc w pracy czy na wakacjach. Aplikacja umożliwia ponadto regulowanie temperatury w kilku domach oraz udostępnianie ustawień komfortu innym użytkownikom. Takie rozwiązania nazywamy inteligentnym systemem ogrzewania i chłodzenia. 18 Ogrzewanie podłogowe Wavin. Cennik. Styczeń 2019.

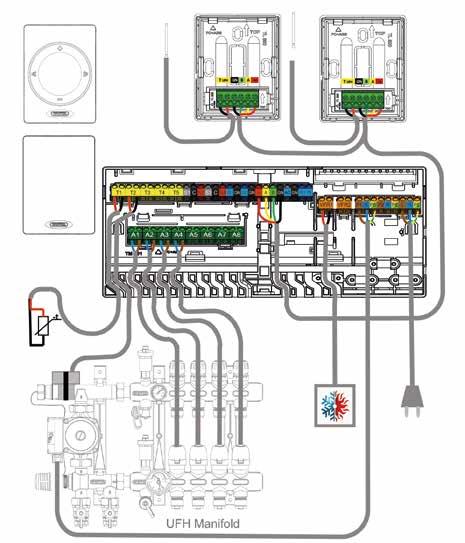

19 SCHEMAT Bezprzewodowy termostat pokojowy 2. Bezprzewodowy czujnik temperatury 3. Przewodowy czujnik/termostat pokojowy 4. Centrala Sentio CCU 5. Źródło ciepła/chłodu 6. Przewodowy czujnik temp. zewnętrznej 7. Czujnik temperatury zasilania 8. Pompa obiegu grzewczego Ogrzewanie podłogowe Wavin. Cennik. Styczeń
