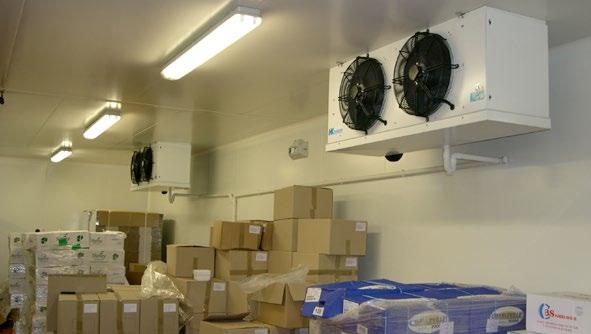

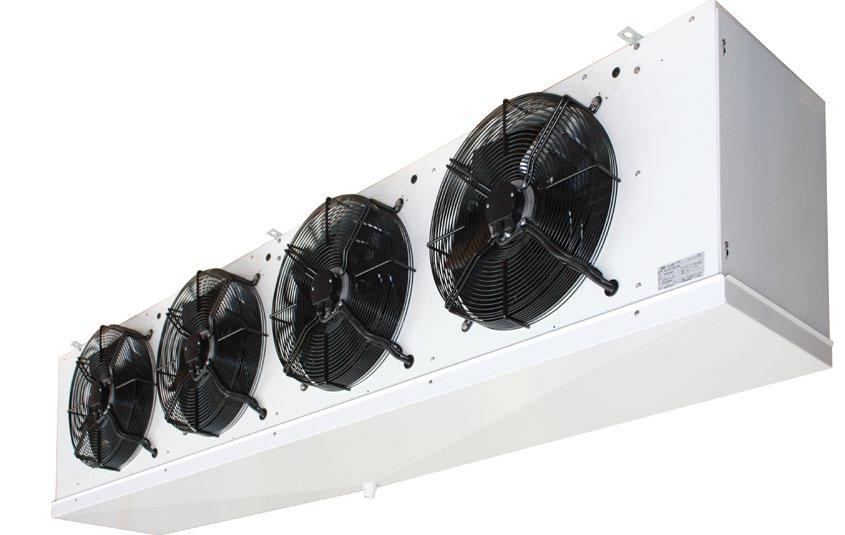

1 Ch odnice kubikowe Gama SKB do zastosowań pół-przemysłowych Heatcraft reserves itself the right to make changes at any time without preliminary notice - Photos non-contractual Urządzenia gamy SKB są przeznaczone do komercyjnych aplikacji chłodniczych lub przechowywania w niskich temperaturach. Liczne możliwości odtajania elektrycznego i gazowego. Szeroki wybór opcji dla konkretnych zastosowań pół-przemysłowych (chłodzenie strumieniowe, ) 2-biegowy wentylator (opcja) umożliwia przystosowanie poziomu emisji hałasu i wentylacji. Naturalne czynniki chłodnicze: Wodny roztwór glikolu CO2 (R744)* * Aplikacje niskotemperaturowe kw

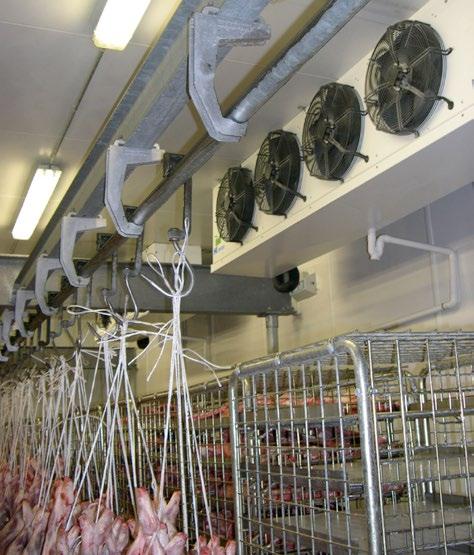

2 Food Food Service FSM SKB - Chłodnice kubikowe do zastosowań pół-przemysłowych Food SuperMarket S MREPU TEKRA Segmenty rynku Oznaczenie SKB 19 R SUPERM ARKET (1) FCS FSM Food Cold Storage (2) (1) Model (2) Rozstaw lamel: R / E 4.23 mm - L / C 6.35 mm Food SuperMarket S MREPU TEKRA FSM Dyskonty - Supermarkety - Hipermarkety FCS Magazynowanie i transport w chłodniach - Centra dystrybucji - Zakłady przetwórstwa żywności Opis Obudowa Estetyczna obudowa z pokrytej białą emalią stali ocynkowanej umożliwia łatwe czyszczenie urządzenia. Modele SKB-E i SKB-C są wyposażone w pośrednią tacę ociekową, która pomaga zmniejszyć kondensację. Wentylacja Blok lamelowy Wysokowydajne kompaktowe bloki lamelowe chłodnic SKB są zaprojektowane na podstawie lamel aluminiowych (o rozstawie 4,23 lub 6,35 mm), o profilu sinusoidalnym, połączone miedzianymi rurkami z wewnętrznymi strukturami rowkowymi. Wymienniki są zasilane z zamontowanych fabrycznie rozdzielaczy membranowych. Odtajanie Ekranowane grzałki elektryczne są umieszczone w specjalnych otworach w bloku lamelowym. Jedna z grzałek jest przymocowana pod pośrednią tacą ociekową, co umożliwia równomierną dystrybucję ciepła a tym samym szybkie i skuteczne odtajanie. Grzałki są fabrycznie przyłączone do zespołu listew zaciskowych i przystosowane do zasilania 400V/3. Możliwe jest również podłączenie zasilania trójfazowego 230V lub jednofazowego 230 V. Skropliny są zbierane w pośredniej tacy ociekowej, następnie odprowadzane przez spust o dużej średnicy (Ø 1 G). Certyfikaty 50 S MREPU TEKRA Chłodnice gamy SKB są wyposażone w wentylatory osiowe Ø 450 mm, 4 P1500 obr/min, V, trójfazowe, monoblokowe, IP 54, klasa F, nie wymagające rutynowej konserwacji oraz w podłączone niezależnie termiczne zabezpieczenie przed przeciążeniem. Wysokowydajne, profilowane łopaty obracają się przy bardzo niewielkim poziomie hałasu. Osłony wentylatorów są zgodne ze standardami bezpieczeństwa. Opcja 2V5 posiada ustawienie małej prędkości, idealne dla zastosowań, gdzie kluczowym czynnikiem jest niska emisja hałasu. Patrz tabela korekcji aby wybrać urządzenie pracujące z małą prędkością. Zalety Instalacja Duża ilość wolnego miejsca ułatwia instalację zaworu rozprężnego. Istnieje możliwość dostarczenia podłączonych fabrycznie silników (opcja CMU), co skraca czas instalacji. Serwisowanie / Konserwacja Panele boczne można łatwo zdjąć, a zewnętrzną tacę ociekową na zawiasach można łatwo odchylić, uzyskując wygodny dostęp do wszystkich elementów chłodnicy. Tacę ociekową można łatwo zdjąć, co znacznie ułatwia prace konserwacyjne. (patrz zdjęcie).

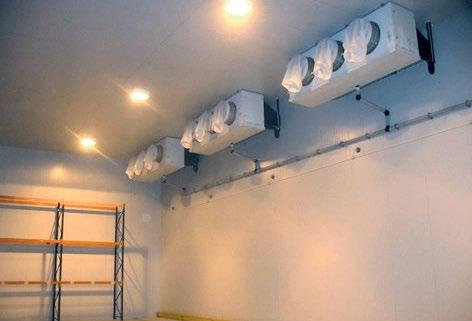

3 SKB - Chłodnice kubikowe do zastosowań pół-przemysłowych Zastosowanie opcji Równomierna dystrybucja nawiewu powietrza Zastosowanie wymagające instalacji kanału tekstylnego Opcja RFA Powiększa zasięg strumienia powietrza, optymalizuje nawiew oraz skutecznie rozprowadza powietrze po chłodzonym pomieszczeniu. Opcja VCT i MP5 Płaszcz stosowany do zamocowania kanału tekstylnego (nie dostarczony w zestawie), specjalny wentylator zapewnia dyspozycyjne ciśnienie statyczne 50 Pa. Dostawa ddzielnie RFA VGT VPM Montaż abryczny 2V5 M60 MM5 MP5 CMU BAE BXT WCO CO2 Opcje Wentylacja Wentylator dwubiegowy 400V/3/50Hz Wentylator V/3/60Hz Wentylator 230V/1/50Hz Wentylator o wysokim sprężu 400V/3/50Hz Silnik podłączony fabrycznie Deflektor strumienia powietrza Obudowa kanału tekstylnego z osłoną* dla wentylacji wymuszonej Elastyczny tunel odtajania, obudowa + streamer Blok lamelowy Zabezpieczenie farbą antykorozyjną. Zabezpieczenie Blygold Polual XT Wodny roztwór glikolu, chłodziwo (prosimy o kontakt z nami w celu uzyskania szczegółów). R477 (prosimy o kontakt z nami w celu uzyskania szczegółów). Odtajanie HG1 Nagrzewnica gazowa (blok lamelowy: gorący gaz, taca ociekowa: grzałki elektryczne). HGT Nagrzewnica gazowa (blok lamelowy i taca ociekowa) E1K E1U Grzałka odtajania elektrycznego: SKB-R i SKB-L: Grzałka odtajania elektrycznego (3 grzałki w bloku lamelowym). SKB-E i SKB-C: Grzałka odtajania elektrycznego (3 dodatkowe grzałki w bloku lamelowym). ELK ELU Pełne odtajanie elektryczne (SKB-R i SKB-L): 5 grzałek w bloku lamelowy + 1 grzałka tacy ociekowej). RVK RVU Płaszczowe grzałki odtajania. 2TH Odtajanie i termostaty zabezpieczające (5709L L). THD Termostat odtajania (5709L). THS Termostat zabezpieczający (5708L). DM EEC Chłodnice z pełnym wyposażeniem Zainstalowany zawór rozprężny. Chłodnica wentylatorowa z pełnym wyposażeniem: - Zainstalowany zawór rozprężny. - Zainstalowany zawór elekromagnetyczny. - Zainstalowany zawór kulowy. - Syfon miedziany z zaworem kulowym dostarczony osobno, nie zainstalowany. Dostosowana wentylacja i poziom hałasu Opcja 2V5 Silnik wentylatora może być podłączony na wysoką lub niską prędkość: Wysoka prędkość podczas fazy ładowania wymagającej dużej mocy Niska prędkość w okresie długotrwałego magazynowania lub podczas obecności pracowników, aby obniżyć poziom hałasu. Odtajanie dla zastosowań niskotemperaturowych Opcja VPM Unikanie cyrkulacji gorącego powietrza podczas cykli odtajania. Redukcja czasu cyklu odtajania dla uzyskania oszczędności energii. 51

4 R404A ta1 SKB... R +E1K MFE C SKB... R 4,23 mm Podłączenie D SKB... R Wydajność R404A (1) DT1 8K - SC 2 kw 7,62 13,17 15,77 19,87 23,51 30,48 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) Podłączenie Y (Opcja 2V5) SKB... R Wydajność R404A (1) DT1 8K - SC 2 kw 6,40 11,19 13,25 16,89 19,75 25,30 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) SKB... R Powierzchnia m 2 28, Objętość obiegu dm 3 4,85 6,57 9,69 9,58 14,36 17,48 Wentylator Ø 450 mm Liczba W max 1 x x x x x x 499 1,500 obr/min. A max (4) 1 x 1 2 x 1 2 x 1 3 x 1 3 x 1 4 x 1 W łączny E1K (5) A łączny 1,56 2,28 3,19 3,19 4,56 5,47 W łączny ELK (5) A łączny 3,19 4,56 6,38 6,38 9,12 10,94 Waga netto kg Podłączenia R404A Wlot Ø (6) D 5/8 D 1 1/8" D 1 1/8" D 1 1/8" D 1 1/8" D 1 5/8" Wylot Ø ODF (7) 7/8 1 3/8" 1 3/8" 1 5/8" 1 5/8" 1 5/8" (1) Patrz strona 10. (2) Minimalna prędkość powietrza: 0,25 m/s, zgodnie ze standardem. (3) Średni poziom ciśnienia akustycznego w db(a) mierzony z odległości 4 m na wysokości wentylatyora, w linii widzenia, na powierzchni odbijającej dźwięk, podane tylko jako wartości informacyjne. (4) Ustawienie poziomów przeciążenia. Dla temperatur powietrza ti innych niż +20ºC, pomnożyć wartość prądu w odniesieniu do 293 (273 + ti ) aby uzyskać przybliżoną wartość prądu po osiągnięciu temperatury w komorze. (5) Opcja odtajania elektrycznego (6) Rozdzielacz: Złącze męskie do twardego lutowania. (7) ODF: Złącze żeńskie pod rurkę o tej samej średnicy x G 1" 600 mini V5 MM5 MP5 CMU RFA VGT VPM BAE BXT WCO CO2 HG1 HGT E1K E1U ELK ELU RVK RVU 2TH THD THS DM EEC O O O O A O O O O A - O - O O O O O O O O O O O

5 R404A W ta1 SKB... L +E1K MFE C SKB... L 6,35 mm Podłączenie D SKB... L Wydajność R404A (1) DT1 8K - SC 2 kw 6,56 10,42 13,43 15,54 20,14 25,92 Wydajność W* DT1 8K kw 5,87-13,04-17,07 26,21 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) Podłączenie Y (Opcja 2V5) SKB... L Wydajność R404A (1) DT1 8K - SC 2 kw 5,44 8,86 11,15 13,21 16,72 21,77 Wydajność W* DT1 8K kw 5,17-11,48-15,02 23,33 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) SKB... L Powierzchnia m 2 19, Objętość obiegu dm 3 4,85 6,57 9,69 9,58 14,36 17,48 Wentylator Ø 450 mm Liczba W max 1 x x x x x x 499 1,500 obr/min. A max (4) 1 x 1 2 x 1 2 x 1 3 x 1 3 x 1 4 x 1 W łączny E1K (5) A łączny 1,56 2,28 3,19 3,19 4,56 5,47 W łączny ELK (5) A łączny 3,19 4,56 6,38 6,38 9,12 10,94 Waga netto kg Podłączenia R404A Wlot Ø (6) D 5/8" D 7/8" D 1 1/8" D 1 1/8" D 1 1/8" D 1 5/8" Wylot Ø ODF (7) 7/8 1 1/8" 1 3/8" 1 3/8" 1 5/8" 1 5/8" (1) Patrz strona 10. (2) Minimalna prędkość powietrza: 0,25 m/s, zgodnie ze standardem. (3) Średni poziom ciśnienia akustycznego w db(a) mierzony z odległości 4 m na wysokości wentylatyora, w linii widzenia, na powierzchni odbijającej dźwięk, podane tylko jako wartości informacyjne. (4) Ustawienie poziomów przeciążenia. Dla temperatur powietrza ti innych niż +20ºC, pomnożyć wartość prądu w odniesieniu do 293 (273 + ti ) aby uzyskać przybliżoną wartość prądu po osiągnięciu temperatury w komorze. (5) Opcja odtajania elektrycznego (6) Rozdzielacz: Złącze męskie do twardego lutowania. (7) ODF: Złącze żeńskie pod rurkę o tej samej średnicy. * Woda z glikolem: Czynnik chłodniczy: Procentowa zawartość glikolu 30% - Temp. cieczy na wlocie -8ºC Temp. cieczy na wylocie -4ºC Temp. powietrza suchego +2ºC Wilgotność względna 85% ,5 1465, V5 MM5 MP5 CMU RFA VGT VPM BAE BXT WCO CO2 HG1 HGT E1K E1U ELK ELU RVK RVU 2TH THD THS DM EEC O O O O A O O O O A - O - O O O O O O O O O O O 53

6 R404A ta1 + ECK SKB... E C SKB... E 4,23 mm Podłączenie D SKB... E Wydajność R404A (1) DT1 7K - SC 3 kw 6,15 10,11 12,56 15,29 18,95 23,47 DT1 6K - SC 4 kw 4,86 8,00 10,00 12,09 15,13 18,59 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) Podłączenie Y (Opcja 2V5) SKB... E Wydajność R404A (1) DT1 7K - SC 3 kw 5,17 8,69 10,55 13,15 15,92 19,71 DT1 6K - SC 4 kw 4,13 6,96 8,50 10,52 12,86 15,80 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) SKB... E Powierzchnia m 2 28, Objętość obiegu dm 3 4,92 6,71 9,84 9,92 14,55 18,83 Wentylator Ø 450 mm Liczba W max 1 x x x x x x 499 1,500 obr/min. A max (4) 1 x 1 2 x 1 2 x 1 3 x 1 3 x 1 4 x 1 Blok lamelowy Liczba Taca ociekowa Liczba W łączny A łączny 3,19 4,56 6,38 6,38 9,12 10,94 W łączny E1K (5) A łączny 1,56 2,28 3,19 3,19 4,56 5,47 w tulei W łączny 1 x x x x x x V/1/50 Hz RVU / RVK A łączny 1 x 2,2 2 x 2,2 2 x 2,2 3 x 2,2 3 x 2,2 4 x 2,2 Waga netto kg Podłączenia R404A Wlot Ø (6) D 7/8 D 1 1/8" D 1 1/8" D 1 1/8" D 1 5/8" D 1 5/8" Wylot Ø ODF (7) 1 1/8" 1 3/8" 1 5/8" 1 5/8" 1 5/8" 2 1/8" (1) Patrz strona 10. (2) Minimalna prędkość powietrza: 0,25 m/s, zgodnie ze standardem. (3) Średni poziom ciśnienia akustycznego w db(a) mierzony z odległości 4 m na wysokości wentylatyora, w linii widzenia, na powierzchni odbijającej dźwięk, podane tylko jako wartości informacyjne. (4) Ustawienie poziomów przeciążenia. Dla temperatur powietrza ti innych niż +20ºC, pomnożyć wartość prądu w odniesieniu do 293 (273 + ti ) aby uzyskać przybliżoną wartość prądu po osiągnięciu temperatury w komorze. (5) Opcja odtajania elektrycznego (6) Rozdzielacz: Złącze męskie do twardego lutowania. (7) ODF: Złącze żeńskie pod rurkę o tej samej średnicy x G 1" 600 mini V5 MM5 MP5 CMU RFA VGT VPM BAE BXT WCO CO2 HG1 HGT E1K E1U ELK ELU RVK RVU 2TH THD THS DM EEC O O O O A O O A O O O O - - O O O O O O O

7 R404A CO2 ta1 + ECK SKB... C C SKB... C Podłączenie D SKB... C Wydajność R404A (1) DT1 7K - SC 3 kw 5,24 8,05 10,65 12,38 16,09 20,17 DT1 6K - SC 4 kw 4,17 6,63 8,53 9,87 12,89 16,07 Wydajność CO2 DT1 7K - SC 3 kw 4,93 7,60 9,87 11,40 14,84 18,75 DT1 6K - SC 4 kw 4,18 6,45 8,40 9,68 12,61 15,94 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) ,35 mm Podłączenie Y (Opcja 2V5) SKB... C Wydajność R404A (1) DT1 7K - SC 3 kw 4,40 6,84 8,95 10,52 13,52 17,14 DT1 6K - SC 4 kw 3,50 5,70 7,17 8,49 10,83 13,82 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (2) m Zasięg strumienia powietrza z opcją RFA m Poziom mocy akustycznej - Lp 4m (3) db(a) SKB... C Powierzchnia m 2 19, Objętość obiegu dm 3 4,92 6,71 9,84 9,92 14,55 18,83 Wentylator Ø 450 mm Liczba W max 1 x x x x x x 499 1,500 obr/min. A max (4) 1 x 1 2 x 1 2 x 1 3 x 1 3 x 1 4 x 1 Blok lamelowy Liczba Taca ociekowa Liczba W łączny A łączny 3,19 4,56 6,38 6,38 9,12 10,94 W łączny E1K (5) A łączny 1,56 2,28 3,19 3,19 4,56 5,47 w tulei W łączny 1 x x x x x x V/1/50 Hz RVU / RVK A łączny 1 x 2,2 2 x 2,2 2 x 2,2 3 x 2,2 3 x 2,2 4 x 2,2 Waga netto kg Podłączenia R404A Wlot Ø (6) D 7/8 D 1 1/8" D 1 1/8" D 1 1/8" D 1 5/8" D 1 5/8" Wylot Ø ODF (7) 1 1/8" 1 3/8" 1 5/8" 1 5/8" 1 5/8" 2 1/8" Connections CO2 Inlet Ø (6) 5/8" 5/8" 5/8" 5/8" 7/8" 7/8" Outlet Ø ODF (7) 3/4" 7/8" 7/8" 7/8" 7/8" 1 3/8" (1) Patrz strona 10. (2) Minimalna prędkość powietrza: 0,25 m/s, zgodnie ze standardem. (3) Średni poziom ciśnienia akustycznego w db(a) mierzony z odległości 4 m na wysokości wentylatyora, w linii widzenia, na powierzchni odbijającej dźwięk, podane tylko jako wartości informacyjne. (4) Ustawienie poziomów przeciążenia. Dla temperatur powietrza ti innych niż +20ºC, pomnożyć wartość prądu w odniesieniu do 293 (273 + ti ) aby uzyskać przybliżoną wartość prądu po osiągnięciu temperatury w komorze. (5) Opcja odtajania elektrycznego (6) Rozdzielacz: Złącze męskie do twardego lutowania. (7) ODF: Złącze żeńskie pod rurkę o tej samej średnicy ,5 1465, V5 MM5 MP5 CMU RFA VGT VPM BAE BXT WCO CO2 HG1 HGT E1K E1U ELK ELU RVK RVU 2TH THD THS DM EEC O O O O A O O A O O O O - - O O O O O O O 55

8 56
