CHŁODNICE Z DWUSTRONNYM WYDMUCHEM GAMA DO ZASTOSOWAŃ KOMERCYJNYCH

Transkrypt

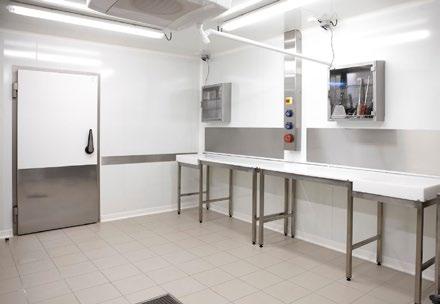

1 CHŁODNICE Z DWUSTRONNYM WYDMUCHEM GAMA DO ZASTOSOWAŃ KOMERCYJNYCH Bary / Hotele / Restauracje Sklepy spożywcze - Mini markety Dyskonty - Supermarkety - Hipermarkety 7 HFC CO2* W GLYCOL TA 40 modeli urządzeń TA spełnia wymogi laboratoriów, przygotowalni, śluz powietrznych itp Wyjątkowo niski poziom hałasu w modelach 6 lub 8-biegunowych. Niska prędkość przepływu powietrza zapewnia komfort oraz dokładną kontrolę temperatury i wilgotności. Optymalny zasięg strumienia powietrza do 12 m. Urządzenie trwałe i odporne na korozję, w standardzie bloki lamelowe całkowicie zabezpieczone przed korozją. Obudowa wykonana z ABS i śruby ze stali nierdzewnej. Pośrednia taca ociekowa pozwala uniknąć kondensacji na obudowie. 2 > 22 kw * Ciśnienie robocze 60 bar

2 TA - Chłodnice z dwustronnym wydmuchem OPIS Obudowa Estetyka i dostępność Obudowa TA wykonana z recyklingowalnego ABS gwarantuje wysoką jakość i wykończenie. Trwałość Wysoka wytrzymałość na szoki temperaturowe. Estetyka Urządzenie TA łatwo komponuje się w otoczenie dzięki obudowie ze zintegrowaną osłoną wentylatorów. Higiena Zaokrąglone narożniki eliminują strefy osadzania się skroplin, sprzyjających rozwojowi szkodliwych bakterii, zastosowano zabezpieczoną blachę stalową oraz śruby ze stali nierdzewnej. Wewnętrzne tace ociekowe pozwalają uniknąć kondensacji na obudowie. Bezpieczeństwo Brak ostrych krawędzi. Wentylacja Urządzenia gamy TA są wyposażone w podwieszane wentylatory elektryczne. Silniki w zamkniętej obudowie, jednofazowe z kondensatorem, 230 V, Hz, IP 55, klasa F z wewnętrznym zabezpieczeniem przed przeciążeniem. Dostępne w następujących wersjach: 4-biegunowe = 1500 obr/min, 6-biegunowe = 1000 obr/min lub 8-biegunowe = 750 obr/min, zależnie od dopuszczalnego poziomu hałasu. Osłony wentylatorów, wbudowane w obudowę, są zgodne z normami bezpieczeństwa. Blok lamelowy Wysokowydajne kompaktowe bloki lamelowe chłodnic TA są zaprojektowane na podstawie lamel aluminiowych (o rozstawie 3,63 lub 6,35 mm), o profilu sinusoidalnym, połączone miedzianymi rurkami z wewnętrznymi strukturami rowkowymi. Bloki lamelowe są zasilane z rozdzielaczy Venturi. OZNACZENIE TA 5(1) R(2) 6P(3) (1) Model (2) Rozstaw lamel: R = 3.63 mm L = 6.35 mm (3) 4P = 1,500 obr/min, 6P = 1,000 obr/min or 8P = 750 obr/min ZALETY Instalacja Prosta instalacja i rozruch z łatwym dostępem do zaworu rozprężnego (patrz zdjęcie). Pompa do odprowadzenia skroplin może być dostarczona przez fabrykę zamontowana w obudowie, aby skrócić czas instalacji (opcja PRK). Odprowadzenie skroplin z lewej strony. Serwis / Konserwacja Taca ociekowa posiada zawiasy, co umożliwia łatwy dostęp do wszystkich komponentów. Elementy grzałki elektrycznej znajdują się w otworach pod wymiennikiem, co znacznie ułatwia prace konserwacyjne (patrz zdjęcie). CERTYFIKATY Dostawa odzielnie Montaż fabryczny OPCJE Blok lamelowy BAE Zabezpieczenie powłoką antykorozyjną. BXT Zabezpieczenie Blygold Polual XT. WCO Wodny roztwór glikolu, chłodziwo (prosimy o kontakt z nami w celu uzyskania szczegółów). CO2 Optymalizacja R477 (prosimy o kontakt z nami w celu uzyskania szczegółów). Odtajanie HGB Nagrzewnice gazowe. E1K E1U Odtajanie elektryczne. 2TH TH 5709L: jednobiegunowy termostat, przełącznik rewersyjny działający przy +12ºC (±3ºC) oraz wentylator z włącznikiem zwłocznym +2ºC (±3ºC). THS 5708L: jednobiegunowy termostat z zabezpieczeniem przed przegrzaniem, ustawiony na +24ºC (±3ºC). Zalecane z grzałką elektryczną. Chłodnice z pełnym wyposażeniem PRK Pompa do odprowadzenia skroplin. DMP Zainstalowany zawór rozprężny. EEC Chłodnica wentylatorowa z pełnym wyposażeniem: - Zainstalowany zawór rozprężny. - Zainstalowany zawór elekromagnetyczny. - Zainstalowane orurowanie z zaworem kulowym (funkcja syfonu poprzez kolektor).

3 TA Wymiary 3,63 mm A mm H mm 17,5 17,5 17,5 17, X mm Podłączenia Wlot Ø (1) D 5/8" D 5/8" D 5/8" D 5/8" D 5/8" D 5/8" D 5/8" R404A Wylot Ø ODF (2) 5/8" 5/8" 7/8" 7/8" 7/8" 1"1/8 1"1/8 Waga netto kg TA 6,35 mm A mm Wymiary H mm 17,5 17,5 17,5 17, X mm Podłączenia Wlot Ø (1) D 5/8" D 5/8" D 5/8" D 5/8" D 5/8" D 5/8" D 5/8" R404A Wylot Ø ODF (2) 5/8" 5/8" 7/8" 7/8" 7/8" 1"1/8 1"1/8 Waga netto kg (1) Rozdzielacz: 5/8 do twardego lutowania. (2) ODF: Złącze żeńskie pod rurkę o tej samej średnicy. 156 X 156 = 752 = X H 73 Ø x 25 = = A BAE BXT WCO CO2 PRK HGB E1K E1U 2TH DMP EEC O O A A O O O O O O O

4 HFC CO2 ta1 TA R 4P / 6P / 8P +E1K C TA 3,63 mm Wydajność 1500 obr/min TA R 4P R404A (1) DT1 = 10K - SC1 kw 5,20 7,97 9,87 10,78 14,97 18,34 21,86 R134a DTM = 10K - SC1 kw 4,84 7,41 9,18 10,03 13,92 17,06 20,33 R449A DTM = 10K - SC1 kw 4,98 7,64 9,46 10,33 14,35 17,58 20,95 R452A DTM = 10K - SC1 kw 4,86 7,44 9,22 10,07 13,98 17,13 20,42 R404A (1) DT1 = 8K - SC2 kw 3,38 5,31 6,53 7,00 9,93 12,18 14,42 R134a DTM = 8K - SC2 kw 3,08 4,83 5,94 6,37 9,04 11,08 13,12 R449A DTM = 8K - SC2 kw 3,11 4,89 6,01 6,44 9,14 11,21 13,27 R452A DTM = 8K - SC2 kw 3,11 4,88 6,00 6,43 9,13 11,19 13,25 CO2 (5) DT1 = 8K - SC2 kw 3,69 4,88 6,47 7,53 9,61 11,36 13,26 Emisja hałasu Lp 4 m (2) db(a) Przepływ powietrza m 3 /h Strumienia powietrza m (3) 2 x 10 2 x 12 2 x 11 2 x 10 2 x 11 2 x 10 2 x 10 W max 1 x x x x x x x 220 A max 1 x 1,1 2 x 1,1 2 x 1,1 2 x 1,1 3 x 1,1 3 x 1,1 4 x 1,1 Wydajność 1000 obr/min TA R 6P R404A (1) DT1 = 10K - SC1 kw 3,93 6,09 7,46 8,06 11,26 13,21 16,32 R134a DTM = 10K - SC1 kw 3,65 5,66 6,94 7,50 10,47 12,29 15,18 R449A DTM = 10K - SC1 kw 3,77 5,84 7,15 7,72 10,79 12,66 15,64 R452A DTM = 10K - SC1 kw 3,67 5,69 6,97 7,53 10,52 12,34 15,24 R404A (1) DT1 = 8K - SC2 kw 2,61 4,09 4,99 5,37 7,55 8,89 10,90 R134a DTM = 8K - SC2 kw 2,38 3,72 4,54 4,89 6,87 8,09 9,92 R449A DTM = 8K - SC2 kw 2,40 3,76 4,59 4,94 6,95 8,18 10,03 R452A DTM = 8K - SC2 kw 2,40 3,76 4,59 4,94 6,94 8,17 10,02 CO2 (5) DT1 = 8K - SC2 kw 2,79 3,84 5,00 5,73 7,49 8,82 10,59 Emisja hałasu Lp 4 m (2) db(a) Przepływ powietrza m 3 /h Strumienia powietrza m (3) 2 x 7 2 x 7 2 x 7 2 x 7 2 x 7 2 x 6 2 x 7 W max 1 x x x x x x x 120 A max 1 x 0,6 2 x 0,6 2 x 0,6 2 x 0,6 3 x 0,6 3 x 0,6 4 x 0,6 Wydajność 750 obr/min TA R 8P R404A (1) DT1 = 10K - SC1 kw 3,29 5,08 6,21 6,70 9,35 10,69 13,49 R134a DTM = 10K - SC1 kw 3,06 4,72 5,78 6,23 8,70 9,94 12,55 R449A DTM = 10K - SC1 kw 3,15 4,87 5,95 6,42 8,96 10,24 12,93 R452A DTM = 10K - SC1 kw 3,07 4,74 5,80 6,26 8,73 9,98 12,60 R404A (1) DT1 = 8K - SC2 kw 2,20 3,42 4,18 4,50 6,32 7,33 9,13 R134a DTM = 8K - SC2 kw 2,00 3,11 3,80 4,10 5,75 6,67 8,31 R449A DTM = 8K - SC2 kw 2,02 3,15 3,85 4,14 5,82 6,75 8,40 R452A DTM = 8K - SC2 kw 2,02 3,14 3,84 4,14 5,81 6,74 8,39 CO2 (5) DT1 = 8K - SC2 kw 2,25 3,19 4,11 4,66 6,20 7,22 8,83 Emisja hałasu Lp 4 m (2) db(a) Przepływ powietrza m 3 /h Strumienia powietrza m (3) 2 x 5 2 x 6 2 x 5 2 x 5 2 x 5 2 x 5 2 x 5 W max 1 x 90 2 x 90 2 x 90 2 x 90 3 x 90 3 x 90 4 x 90 A max 1 x 0,4 2 x 0,4 2 x 0,4 2 x 0,4 3 x 0,4 3 x 0,4 4 x 0,4 Powierzchnia m 2 15,0 15,0 22,5 29,9 33,7 56,1 59,9 Objętość obiegu dm 3 2,2 2,2 3,3 4,5 5,0 8,4 8,9 Odtajanie elektryczne E1K (4) 400 V/3/50 Hz W łączny A łączny 3,5 3,5 5,2 7,0 7,8 13,0 14,0 W łączny A łączny ,5 6,9 (1) Warunki standardowe: SC1 / +10 C (temp. powietrza na wlocie) / 0 C (temp. parowania) / DT1 = 10K SC2 / 0 C (temp. powietrza na wlocie) / -8 C (temp. parowania) / DT1 = 8K (2) Średni poziom ciśnienia akustycznego w db(a) mierzony z odległości 4m na wysokości wentylatorów, w linii widzenia, na powierzchni odbijającej dźwięk podane tylko jako wartości informacyjne. (3) Minimalna prędkość powietrza: 0,25 m/s. (4) Opcja odtajania elektrycznego. (5) Ciśnienie robocze 60 bar - Grubość rury należy podać przy zamówieniu. (6) Woda z glikolem: (a) Proc. Glikolu = 30% - Temp. cieczy na wlocie = -2 C Temp. cieczy na wylocie = +2 C - Temp. powietrza suchego = +10 C Wilgotność względna = 85% (b) Proc. Glikolu = 30% - Temp. cieczy na wlocie = -8 C Temp. cieczy na wylocie = -4 C - Temp. powietrza suchego = +2 C Wilgotność względna = 85% Pozostałe warunki: prosimy o kontakt z nami.

5 HFC CO2 W ta1 TA L 4P / 6P / 8P +E1K C TA 6,35 mm Wydajność 1500 obr/min TA L 4P R404A (1) DT1 = 10K - SC1 kw 4,48 7,30 8,53 9,27 10,26 14,92 18,84 R134a DTM = 10K - SC1 kw 4,17 6,79 7,93 8,62 9,54 13,88 17,52 R449A DTM = 10K - SC1 kw 4,29 7,00 8,17 8,88 9,83 14,30 18,05 R452A DTM = 10K - SC1 kw 4,18 6,82 7,97 8,66 9,58 13,93 17,59 W (6) DT1 = 10K (a) kw 4, ,84-15,62 20,02 R404A (1) DT1 = 8K - SC2 kw 2,92 4,89 5,66 6,08 6,75 10,01 12,45 R134a DTM = 8K - SC2 kw 2,66 4,45 5,15 5,53 6,14 9,11 11,33 R449A DTM = 8K - SC2 kw 2,69 4,50 5,21 5,59 6,21 9,21 11,46 R452A DTM = 8K - SC2 kw 2,68 4,49 5,20 5,59 6,20 9,20 11,44 CO2 (5) DT1 = 8K - SC2 kw 3,46 5,07 6,16 6,98 7,64 9,97 12,16 W (6) DT1 = 8K (b) kw 3, ,50-10,53 13,20 Emisja hałasu Lp 4 m (2) db(a) Przepływ powietrza m 3 /h Strumienia powietrza m (3) 2 x 11 2 x 12 2 x 11 2 x 11 2 x 12 2 x 11 2 x 11 W max 1 x x x x x x x 220 A max 1 x 1,1 2 x 1,1 2 x 1,1 2 x 1,1 3 x 1,1 3 x 1,1 4 x 1,1 Wydajność 1000 obr/min TA L 6P R404A (1) DT1 = 10K - SC1 kw 3,43 5,55 6,47 7,01 8,02 10,98 14,18 R134a DTM = 10K - SC1 kw 3,19 5,16 6,02 6,52 7,46 10,21 13,19 R449A DTM = 10K - SC1 kw 3,29 5,32 6,20 6,72 7,69 10,52 13,59 R452A DTM = 10K - SC1 kw 3,20 5,18 6,04 6,55 7,49 10,25 13,24 W (6) DT1 = 10K (a) kw 3, ,09-12,48 16,40 R404A (1) DT1 = 8K - SC2 kw 2,28 3,76 4,35 4,67 5,35 7,45 9,53 R134a DTM = 8K - SC2 kw 2,07 3,42 3,96 4,25 4,87 6,78 8,67 R449A DTM = 8K - SC2 kw 2,10 3,46 4,00 4,30 4,92 6,86 8,77 R452A DTM = 8K - SC2 kw 2,10 3,46 4,00 4,29 4,92 6,85 8,76 CO2 (5) DT1 = 8K - SC2 kw 2,62 3,93 4,74 5,32 5,95 7,75 9,75 W (6) DT1 = 8K (b) kw 2, ,30-8,36 10,76 Emisja hałasu Lp 4 m (2) db(a) Przepływ powietrza m 3 /h Strumienia powietrza m (3) 2 x 7 2 x 7 2 x 7 2 x 7 2 x 7 2 x 7 2 x 7 W max 1 x x x x x x x 120 A max 1 x 0,6 2 x 0,6 2 x 0,6 2 x 0,6 3 x 0,6 3 x 0,6 4 x 0,6 Wydajność 750 obr/min TA L 8P R404A (1) DT1 = 10K - SC1 kw 2,88-5,40 5,86 6,79-11,84 R134a DTM = 10K - SC1 kw 2,68-5,02 5,45 6,31-11,01 R449A DTM = 10K - SC1 kw 2,76-5,17 5,62 6,51-11,35 R452A DTM = 10K - SC1 kw 2,69-5,04 5,47 6,34-11,06 W (6) DT1 = 10K (a) kw 3, ,77-8,51 13,66 R404A (1) DT1 = 8K - SC2 kw 1,93-3,66 3,96 4,55-8,00 R134a DTM = 8K - SC2 kw 1,76-3,33 3,60 4,14-7,28 R449A DTM = 8K - SC2 kw 1,78-3,37 3,64 4,19-7,36 R452A DTM = 8K - SC2 kw 1,77-3,36 3,64 4,18-7,35 CO2 (5) DT1 = 8K - SC2 kw 2,12-3,88 4,32 4,92-8,17 W (6) DT1 = 8K (b) kw 2, ,50-7,27 9,06 Emisja hałasu Lp 4 m (2) db(a) Liczba Przepływ powietrza m 3 /h Strumienia powietrza m (3) 2 x 5-2 x 5 2 x 5 2 x 6 2 x 5 2 x 5 W max 1 x 90-2 x 90 2 x 90 3 x 90 3 x 90 4 x 90 A max 1 x 0,4-2 x 0,4 2 x 0,4 3 x 0,4 3 x 0,4 4 x 0,4 Powierzchnia m 2 11,2 13,5 18,0 22,5 20,2 33,7 45,0 Objętość obiegu dm 3 2,8 3,3 4,5 5,6 5,0 8,4 11,2 Odtajanie elektryczne E1K (4) 400 V/3/50 Hz W łączny A łączny 3,5 3,5 5,2 7,0 7,8 13,0 14,0 W łączny A łączny ,5 6,9

6 LENNOX EMEA zastrzega sobie prawo do dokonywania zmian bez uprzedniego zawiadomienia Zdjęcia przedstawiające urządzenie nie wchodzą w zakres umowy TA (PL)
