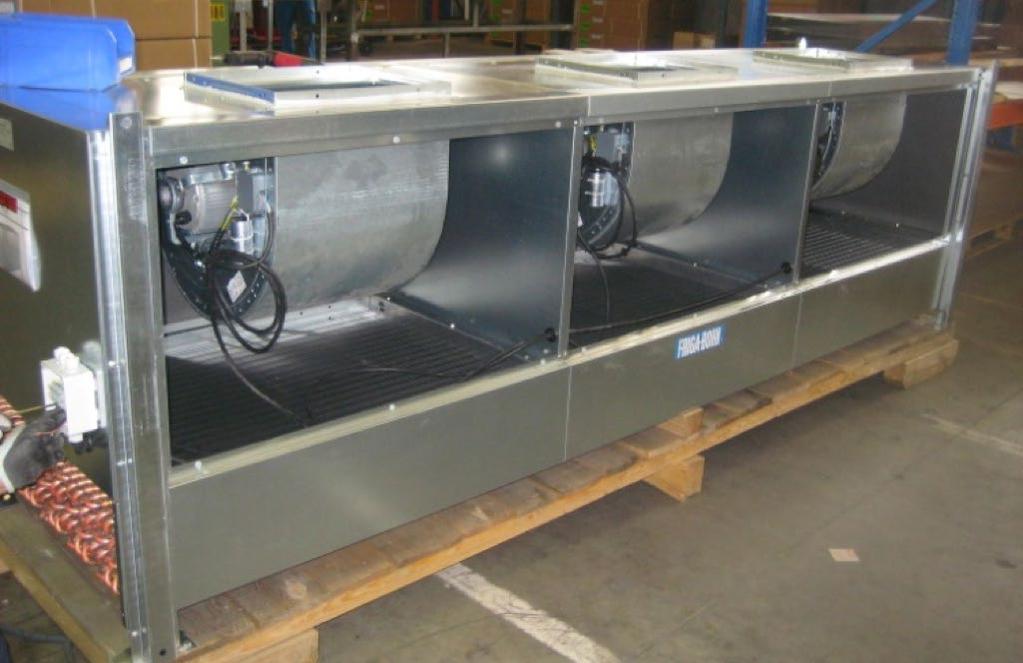

1 kraplacz z wentylatorami od rodkowymi Gama CCT Heatcraft reserves itself the right to make changes at any time without preliminary notice - Photos non-contractual Wentylatory odśrodkowe z dyspozycyjnym ciśnieniem do 150 Pa. Możliwe 2 kierunki wydmuchu oraz 8 kombinacji wlotu/wylotu powietrza. Urządzenie można zdemontować (opcja DEM) w celu instalacji w trudno dostępnych miejscach kw

2 CCT - kraplacz z wentylatorami odśrodkowymi egmenty rynku Oznaczenie CCT 268 V1 UPERM (1) ARKET FF ervice (2) (1) Model (2) Kierunek przepływu powietrza FM upermarket FF Bary - Restauracje - klepy spożywcze - Mini markety FM Dyskonty - upermarkety - Hipermarkety Opis Obudowa UPERM ARKET FC Obudowa jest wykonana z ocynkowanej blachy stalowej. Cold torage Wszystkie komponenty gamy CCT są zaprojektowane do pracy w niekorzystnych FM warunkach pogodowych. upermarket Blok lamelowy kraplacze gamy CCT są wyposażone w wysokowydajne bloki lamelowe wykonane z profilowanych aluminiowych lamel o rozstawie 2,12 mm, osadzonych w miedzianych rurkach w układzie schodkowym o średnicy 3/8 (9,53 mm) w celu uzyskania optymalnego współczynnika wymiany ciepła. Złącza lutowane na zimno. Zawór odbioru ciśnienia. Certyfikaty W celu lepszej kontroli ciśnienia przy wyłączonych wentylatorach, są one oddzielone przegrodami w celu uniknięcia obejścia powietrza. Montaż abryczny Wentylatory odśrodkowe: dyspozycyjne ciśnienie do 150 Pa, przystosowane do podwyższonych osiągów. Wentylatory z napędem bezpośrednim double inlet (podwójny wlot) o prędkości obrotowej 1000 obr./min. Przyłącza do kanałów tekstylnych. ilniki w obudowie z termicznym zabezpieczeniem przed przeciążeniem, 230V/1/50Hz ( V/3/50Hz dla CCT i 1132), IP54, klasa F, permanentnie smarowane. Okablowanie elektryczne jest doprowadzone fabrycznie do łatwo dostępnej skrzynki rozdzielczej (silnik trójfazowy: okablowanie na 400V). W celu lepszej kontroli ciśnienia przy wyłączonych wentylatorach, są one oddzielone przegrodami w celu uniknięcia obejścia powietrza. Dostawa ddzielnie Wentylacja Te urządzenia nie podlegają certyfikacji Eurovent UCC Zalety PEI IPH FLA DEM ECB Instalacja Dla ułatwienia instalacji w trudno dostępnych miejscach, skraplacz z gamy CCT można szybko rozmontować i zainstalować w nowym miejscu. Dwie pozycje instalacji, z pionowym lub poziomym przepływem powietrza, z możliwymi czterema kierunkami wydmuchu (należy określić przy zamówieniu): V1, V2, V3, V4 lub H1, H2, H3, H4 Możliwość modyfikacji pozycji wydmuchu na miejscu. erwis / Konserwacja Łatwy dostęp do wszystkich komponentów urządzeń gamy CCT ułatwia rozruch, konserwację i czyszczenie. 126 VP Opcje Obudowa Obudowa sprężarki (z wyjątkiem CCT 528 i CCT 603 do CCT 1132). Malowanie szarą farbą RAL Izolacja akustyczna. Filtry ssawne. Możliwy demontaż urządzenia. Opakowanie drewniana skrzynia. Wentylacja CMU ilniki okablowane fabrycznie. Przepustnica żaluzjowa. MCI BAE BXT Obieg wieloobwodowy. Poliestrowa powłoka ochronna lamel. Zabezpieczenie antykorozyjne lamel typu Blygold Polual XT. Blok lamelowy Inne opcje Prosimy o kontakt z nami w celu uzyskania szczegółów.

3 CCT - kraplacz z wentylatorami odśrodkowymi Pionowy przepływ powietrza B A I J L K D F E C W Ø 13 X UCC opcja V 1 V 2 V 3 V 4 Poziomy przepływ powietrza A C G L K 30 J J H I I Y Z Ø 13 X UCC opcja V 1 V 2 V 3 V 4 H 1 H 2 H 3 H 4 127

4 CCT - kraplacz z wentylatorami odśrodkowymi DT1 = 15K CCT... 0 Pa (1) 50 Pa (1) 100 Pa (1) 150 Pa (1) CCT Wydajność kw 4,8 6,0 8,1 9,3 10,1 12,7 16,2 15,5 17,3 20,3 20,4 25,5 25,4 26,5 31,0 Pobór mocy kw 0,32 0,32 0,47 0,46 0,42 0,50 0,93 0,65 0,61 0,85 0,70 2,25 1,00 1,35 1,30 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) Wydajność kw 4,7 5,9 7,7 8,8 9,4 11,7 15,5 14,7 16,2 18,9 19,3 24,8 23,4 26,0 29,3 Pobór mocy kw 0,32 0,32 0,45 0,44 0,39 0,43 0,90 0,60 0,57 0,77 0,63 2,05 0,86 1,28 1,20 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) Wydajność kw 4,5 5,6 7,1 8,0 8,2 10,4 14,3 13,5 14,8 16,4 17,3 23,8 20,8 25,0 26,9 Pobór mocy kw 0,30 0,30 0,42 0,42 0,32 0,38 0,84 0,54 0,50 0,64 0,57 1,80 0,76 1,22 1,08 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) Wydajność kw 4,1 5,1 6,0 6,5-7,5 12,1 12,0 12,7-15,1 22,8 14,9 24,1 24,0 Pobór mocy kw 0,27 0,27 0,39 0,38-0,31 0,78 0,47 0,45-0,49 1,60 0,62 1,09 0,94 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) CCT Powierzchnia m 2 12,5 18,7 18,7 25,0 25,0 39,9 37,4 39,9 59,9 50,0 89,8 49,4 79,8 89,8 79,8 Objętość obiegu dm 3 1,2 1,7 1,7 2,3 2,3 3,6 3,4 3,6 5,4 4,5 8,1 4,5 7,2 8,1 7,2 Liczba V/1 W/u Wentylator 50 Hz A max/u 2,3 2,3 2,5 2,5 2,5 2,5 2,5 4,0 4,0 2,5 4,0-2,5 7,5 4, V/3 W/u Hz A max/u / Waga netto kg M (4) A mm B mm C mm D mm E mm F mm G mm Wymiary H mm I mm J mm K mm L mm W mm X mm Y mm Z mm Wlot Ø 1/2" 5/8" 5/8" 7/8" 7/8" 7/8" 7/8" 7/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" Wylot Ø 3/8" 1/2" 1/2" 5/8" 5/8" 5/8" 5/8" 5/8" 7/8" 7/8" 7/8" 7/8" 7/8" 7/8" 7/8" (1) Dodatkowe cieśninie dyspozycyjne w paskalach. (2) DT1 = różnica między temperaturą powietrza zewnętrznego i temperaturą skraplania przy równoważnym ciśnieniu na wlocie skraplacza. (3) Poziom ciśnienia akustycznego w db(a) mierzony z odległości 10 m, w linii widzenia, na powierzchni nie odbijającej dźwięku. (4) kraplacze z obiegiem wieloobwodowym: M = maksymalna liczba obwodów. 128 UCC PEI IPH FLA DEM ECB VP MCI BAE BXT O O O O O O O O O O

5 CCT - kraplacz z wentylatorami odśrodkowymi DT1 = 15K CCT... 0 Pa (1) 50 Pa (1) 100 Pa (1) 150 Pa (1) CCT Wydajność kw 33,9 34,8 40,8 51,2 53,2 59,3 61,3 67,6 76,8 80,0 89,0 101,2 118,5 134,7 Pobór mocy kw 1,85 1,22 1,40 4,50 2,70 4,20 2,10 3,70 6,75 4,05 6,30 5,55 8,40 7,40 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) Wydajność kw 32,3 32,4 38,8 49,8 52,1 57,1 58,3 64,5 74,4 77,5 85,7 96,6 114,5 129,8 Pobór mocy kw 1,65 1,13 1,26 4,10 2,56 3,80 1,89 3,30 6,15 3,84 5,70 4,95 7,60 6,60 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) Wydajność kw 30,7 29,5 34,7 47,8 50,1 55,1 52,2 61,4 71,5 75,4 82,7 92,9 110,4 123,4 Pobór mocy kw 1,55 0,99 1,14 3,60 2,43 3,35 1,71 3,10 5,40 3,65 5,03 4,65 6,70 6,20 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) Wydajność kw 29,2 25,2 30,3 45,8 48,3 51,9 45,5 58,5 68,5 72,7 77,6 87,5 104,0 116,2 Pobór mocy kw 1,40 0,89 0,97 3,20 2,18 3,05 1,46 2,80 4,80 3,27 4,58 4,20 6,10 5,60 Przepływ powietrza m 3 /h Poziom hałasu Lp (3) db(a) Poziom hałasu Lw db(a) CCT Powierzchnia m 2 98,7 119,8 179,6 98,8 179,6 131,6 269,4 197,4 148,2 269,4 197,4 296,1 263,2 394,8 Objętość obiegu dm 3 8,9 10,8 15,5 8,6 15,5 11,4 23,3 17,1 12,8 23,3 17,1 25,6 22,8 34,1 Liczba V/1 W/u Wentylator 50 Hz A max/u - 4,0 4,0-7,5-4, , V/3 W/u Hz A max/u 7/ /4-7/4-7/4 7/4-7/4 7/4 7/4 7/4 Waga netto kg M (4) A mm B mm C mm D mm E mm F mm G mm Wymiary H mm I mm J mm K mm L mm W mm X mm Y mm Z mm Wlot Ø 1 1/8" 1 1/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 5/8" 1 5/8" 1 5/8" 1 5/8" 1 5/8" 1 5/8" 2 1/8" 2 1/8" Wylot Ø 7/8" 7/8" 1 1/8" 1 1/8" 1 1/8" 1 1/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 3/8" 1 5/8" 1 5/8" (1) Dodatkowe cieśninie dyspozycyjne w paskalach. (2) DT1 = różnica między temperaturą powietrza zewnętrznego i temperaturą skraplania przy równoważnym ciśnieniu na wlocie skraplacza. (3) Poziom ciśnienia akustycznego w db(a) mierzony z odległości 10 m, w linii widzenia, na powierzchni nie odbijającej dźwięku. (4) kraplacze z obiegiem wieloobwodowym: M = maksymalna liczba obwodów. UCC* PEI IPH FLA DEM ECB VP MCI BAE BXT O O O O O O O O O O * Z wyjątkiem CCT 528 i CCT 603 do CCT

6 130
