1 INSTRUKCJA OBSŁUGI PL IN Poziomy rower treningowy insportline Gemini R200

2 SPIS TREŚCI ŚRODKI OSTROŻNOŚCI... 3 DANE CZĘŚCI... 4 TOREBKA ZE ŚRUBKAMI... 6 RYSUNEK PO ROZŁOŻENIU... 7 LISTA CZĘŚCI... 8 KROKI MONTAŻOWE INSTRUKCJA OBSŁUGI KONSOLI WPROWADZENIE EKRAN I URUCHOMIENIE OKNA FUNKCJE PRZYCISKÓW FUNKCJE PROGRAMÓW WYKRESY PROGRAMÓW REGULAMIN GWARANCJI, ROSZCZENIA GWARANCYJNE

3 ŚRODKI OSTROŻNOŚCI Przed pierwszym użyciem przeczytaj dokładnie niniejszą instrukcję. Zwróć uwagę na wszystkie ostrzeżenia i środki ostrożności, aby uniknąć obrażeń. OSTRZEŻENIE: Aby zmniejszyć ryzyko porażenia prądem, zawsze należy odłączyć urządzenie od gniazda elektrycznego natychmiast po użyciu i przed czyszczeniem. Aby bezpiecznie korzystać z urządzenia, postępuj według tych zaleceń: 1. Zwróć uwagę na wkładanie wtyczki do gniazdka. 2. Przed uruchomieniem wejdź na to urządzenie. Nie rób tego odwrotnie. Jeśli nie używasz go, najpierw wyjmij wtyczkę. 3. Dzieci i zwierzęta domowe trzymaj z dala od tego urządzenia. Nie pozwól im zbliżać się do tego urządzenia bez nadzoru dorosłych. Nie pozwól osobom niepełnosprawnym korzystać z tego urządzenia bez nadzoru. 4. To urządzenie nie jest przeznaczone dla osób z pogorszeniem stanu zmysłowego lub fizycznego ani przez osoby bez doświadczenia. 5. Niewłaściwe użytkowanie może spowodować poważne obrażenia. 6. Używaj tego urządzenia tylko zgodnie z niniejszym podręcznikiem. Nie używaj nieodpowiednich akcesoriów lub części. Nie wykonuj niewłaściwego przemieszczania lub konserwacji. 7. Nie używaj urządzenia, jeśli przewód lub wtyczka są uszkodzone lub jeśli nie działają prawidłowo. 8. Nie upuszczać do wody. 9. Nie wolno samodzielnie zmieniać przewodu zasilającego i trzymać go z dala od gorącej powierzchni. 10. Naładuj akumulator co najmniej raz w miesiącu. 11. Sprawdź, czy otwory wentylacyjne nie są blokowane przed użyciem tego urządzenia. Trzymaj ręce, nogi i włosy z dala od otworów wentylacyjnych i ruchomych części. 12. Nigdy nie wkładaj żadnych przedmiotów do zagłębień. Żadna część regulowana nie powinna przeszkadzać ruchom użytkownika. 13. Używaj tego urządzenia tylko w pomieszczeniach zamkniętych. Trzymać z dala od wody, kurzu lub wilgoci. 14. Umieść urządzenie na płaskiej i czystej powierzchni. Dla lepszego bezpieczeństwa należy zachować min. 0,6 m odległości. 15. Nie używaj urządzenia, jeśli w powietrzu znajduje się duża ilość aerozolu (sprayu) lub jeśli wentylacja jest niewystarczająca. 16. Przed wyłączeniem zasilania, wyłącz wszystkie elementy sterowania i odłącz urządzenie od gniazda elektrycznego. 17. Podłącz urządzenie do prawidłowo uziemionego gniazdka. 18. Przed użyciem sprawdź wszystkie nakrętki i śruby, czy są dobrze dokręcone. Uszkodzone lub zużyte części należy natychmiast wymieniać. Regularnie sprawdzaj urządzenie pod kątem uszkodzenia lub zużycia. 19. Układ hamulcowy sterowany jest prędkością w trybie WATTS. W innym trybie hamowanie nie zależy od prędkości. 20. Ładuj akumulator co miesiąc. 21. Masa koła zamachowego: 8,1 kg. 22. Limit wagi: 140 kg 3

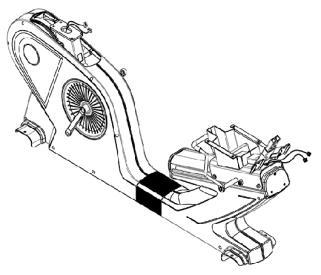

4 23. Kategoria: SA (zgodnie z normą EN957) nadaje się do celów komercyjnych i / lub handlowych. 24. OSTRZEŻENIE! Monitorowanie częstości pracy serca może nie być całkowicie dokładne. Nadmierny wysiłek podczas treningu może prowadzić do poważnych obrażeń, a nawet śmierci. Jeśli zaczniesz czuć się słabo, natychmiast przerwij ćwiczenia. DANE CZĘŚCI A. Zestaw masztu konsoli B. Zestaw ramy głównej C. Zestaw przedniego stabilizatora D. Zestaw tylnego stabilizatora E. Zestaw rurek poręczy F. Poduszka tylna 4

5 G. Poduszka siedziska H. Pokrywa dekoracyjna masztu konsoli (L / P) I. Zestaw lewego i prawego pedału J. Zestaw konsoli (LED) K. Uchwyt na kubek L. Uchwyt na akcesoria M. Pokrywa dekoracyjna konsoli (L / P) N. Dolna pokrywa dekoracyjna konsoli 5

6 TOREBKA ZE ŚRUBKAMI Poz. Opis Ilość Poz Opis Ilość. K01 Śruba z wnętrzem sześciokątnym 4 Śruba z wnętrzem sześciokątnym 4 M8xP1.25x25 K13 M8xP1.25x20 K02 Podkładka sprężysta M8 4 K14 Podkładka sprężysta M8 4 K03 Podkładka Φ8xΦ16x1.5t 4 K15 Podkładka płaska 8x 16x1.0t 4 K04 Śruba z łbem walcowym CKS M8xP1,25x20 4 Śruba krzyżowa M4xP0.7x12 2 K16 K05 Podkładka 8x 12x1.0t 4 K17 Śruba krzyżowa M5xP0.8x10 4 K06 Śruba sześciokątna M8xP1.25x40 4 K18 Śruba krzyżowa M5xP0.8x12 2 K07 Podkładka Φ8xΦ16x1.5t 8 K19 Śruba samogwintująca krzyżowa Φ4x10 2 K08 Nakrętka nylonowa M8xP K20 Śruba samogwintująca krzyżowa Φ4x20 3 K09 Śruba walcowata CKS M8xP1,25x20 4 K21 Śruba samogwintująca krzyżowa Φ4x16 4 K10 Podkładka sprężysta M8 4 K22 Klucz sześciokątny L-kształtny + 5 mm 1 K11 Podkładka płaska 8x 16x1.0t 8 K23 Klucz do otwierania 13mm + 15mm 1 K12 Nakrętka nylonowa M8xP K24 Klucz sześciokątny w kształcie litery L + 6 mm 1 6

7 RYSUNEK PO ROZŁOŻENIU 7

8 LISTA CZĘŚCI Lp. Pozycja Ilość 1 Spawana rama główna 1 2 Łożysko 2 3 Pięciopozycyjna tuleja gniazda łożyskowego 1 4 Siedzisko mocujące czujnika 1 5 Śruba krzyżowa M4xP0.7x Szyna AI 1 7 Pasek 2.5x160mm (czarny) 2 9 Tylna szyna montażowa 4 10 Złączka wewnętrzna z łbem sześciokątnym M8xP1,25x Przegroda siedziska 2 16 Śruba M8xP1.25x Obudowa boczna ramy głównej (lewa) 1 18 Obudowa boczna ramy głównej (prawa) 1 19 Amortyzowana miękka rurka 4 20 Obudowa tylna ramy głównej (lewa) 1 21 Obudowa tylna ramy głównej (prawa) 1 22 Śruba samogwintująca krzyżowa Φ4x Osłona środkowa 1 24 Przednia pokrywa przesuwanej szyny 1 25 Tylna pokrywa przesuwanej szyny 1 26 Złączka krzyżowa M4xP0.7x Spawany wał korby 1 28 Koło pasowe 1 29 Podkładka płaska 8x 16x1.0t 4 30 Podkładka sprężysta M Śruba wewnętrzna sześciokątna M8xP1,25x Czujnik magnetyczny 1 33 Rura izolacyjna wału korbowego 1 34 Nakrętka sześciokątna M20xP1.0x6t 1 35 Lewy i prawy wał korbowy 2 36 Zestaw pedałów lewego i prawego 1 37 Płyta w kształcie dysku 10.2X 20X1.0t 2 38 Śruba sprężynowa M8XP1.25X Osłona śruby wału korbowego 2 40 Płyta z żelaza 1 41 Osłona przeciwpyłowa DC Jack 1 8

9 42 Koło zamachowe 1 43 Nakrętka sześciokątna 3/8 " Nakrętka 3/8 " Spawane koło pasowe 1 46 Łożysko 2 47 Klamra C wału Φ Podkładka Φ8xΦ16x1.5t 1 49 Podkładka Φ8xΦ19x3.0t 1 50 Śruba sześciokątna M8xP1.25x Nakrętka nylonowa M8xP Sprężyna rozciągająca A 1 53 Hak do regulacji sprężyny 1 54 Nakrętka M6xP Pasek rowkowy -52 " x Mały kawałek żelaza mocującego dynamo 1 57 Wkręty filtra M4xP0.7x Dynamo 1 60 Podkładka Φ6xΦ19x1.5t 1 61 Wkręty filtra M6xP1.0x Pasek 350 "J Mały silnik 1 64 Kabel 1 65 Nakrętka nylonowa M5xP Śruba M5xP0.8x Dolny kontroler EMS 1 68 Śruba krzyżakowa M4xP0.7x Bateria 6V 2.3Ah 1 70 Klamra F 38X Klamra M 38X Pasek 2.5x160mm (czarny) 5 73 Przewód sterujący (dolny) 1 74 Przewód sterujący 1 75 Przewód czujnika prędkości 1 76 Przewód zasilający 1 77 Przewód zasilający akumulator 1 78 Przewód zasilający 1 79 Spawane rury stabilizatora tylnego 1 80 Łukowata rurka owalna 50x100x2.0t 2 9

10 81 Nakrętka z łbem sześciokątnym M8xP1, Regulacja stopki M8X25mm 2 83 Spawana rurka stabilizatora przedniego 1 84 Łukowata rurka owalna 50x100x2.0t 2 85 Rolka # Nakrętka nylonowa M8xP Śruba wewnętrzna M8xP1.25x Nakrętka z łbem sześciokątnym M8xP1, Regulacja stopki M8X25mm 2 90 Spawane rury 1 91 Nakrętka grzybkowa -Φ1-1 / 4 " 2 92 Pianka HDR 28x3tx400mm 2 93 Środkowy przewód sterujący 1 94 Ręczny uchwyt szybkiego połączenia 1 95 Spawane rury 1 96 Poduszka tylna 1 97 Śruba samogwintująca krzyżowa Φ4x Wewnętrzna płaska rura φ1-1 / 8 "X1.5t 4 99 Spawane siodełko Tuleja rolki Koło toczne POM 6 Łożysko Wał Nakrętka nylonowa M12xP Śruba imbusowa M8xP1.25x Podkładka Φ8xΦ16x1.5t Nakrętka nylonowa M8xP Regulacja wału Zestaw blokad siedzenia Podkładka ψ5xψ12x1.0t Wciskana śruba krzyżakowa M4xP0.7x Regulacja tulei pierścieniowej Regulacja uchwytu PU Nakrętka nylonowa M12xP Pokrętło do mocowania przewodów UC Śruba krzyżakowa M4xP0.7x Sprężyna rozciągająca Podkładka Φ6xΦ19x1.5t 1 10

11 119 Wewnętrzna śruba gwintowana M6xP1.0x Tuleja miedziana Podkładka Φ8xΦ20x1.5t Podkładka sprężysta M Śruba wewnętrzna sześciokątna M8xP1,25x Spawana poręcz Pokrywa pulsometru ręcznego (długa) 2 Płyta pulsometru B płyta ze stali nierdzewnej 2 Uchwyt pulsometru ręcznego (krótki) 2 Płyta pulsometru ze stali nierdzewnej Płyta klipsów membranowych Śruba samogwintująca okrągła Φ2x Złączka krzyżakowa M3xP0.5x Klawiatura membranowa - lewy 2-klawiszowy <STOP i START> Klawiatura membranowa - prawy 2-klawiszowy <LEVEL> Przycisk szybkiego połączenia (dolny) lewy Przycisk szybkiego połączenia(dolny) prawy Pianka wewnętrzna HDR 27x5tx245mm Pasek uchwytu TPR Złączka wewnętrzna z łbem sześciokątnym M4xP0.7x Zestaw konsoli komputera (LED) Półka konsoli komputera TPR Półka konsoli komputera ABS Dolna pokrywa konsoli Śruba samogwintująca krzyżakowa Φ4x Pokrywa górnej konsoli komputera Dioda LED na panelu Klucz membranowy Klucz Przewód przyłączeniowy membrany Antypoślizgowa podkładka EVA Trąbka Płyta multimedialna Czarna zaślepka ochronna RJ Czapka zaślepka odporna na kurz USB Śruba samogwintująca okrągła Φ3x Pokrętło Śruba samogwintująca krzyżakowa Φ4x

12 Górna tablica kontrolna Śruba samogwintująca okrągła Φ2x Bezprzewodowy odbiornik pulsometru Bezprzewodowy przewód połączeniowy płyty pulsometru Przewód przyłączeniowy multimedialny Przewód sterujący (górny) Przewód przycisku szybkiego połączenia (górny) Dolna osłona dekoracyjna konsoli Przednia osłona dekoracyjna konsoli (lewa) Przednia osłona dekoracyjna konsoli (prawa) Półka na rzeczy Półka na butelkę Pokrywa dekoracyjna lampy kontrolnej (lewa) Pokrywa dekoracyjna lampy kontrolnej (prawa) Śruba krzyżakowa M4xP0.7x Podkładka 8x 12x1.0t Śruba wewnętrzna CKS M8XP1.25X Śruba krzyżakowa M5xP0.8x Śruba krzyżowa M5xP0.8x Śruba samogwintująca krzyżakowa Φ4x Śruba samogwintująca krzyżakowa Φ4x Podkładka Φ8xΦ16x1.5t Podkładka sprężysta M Wewnętrzna śruba gwintowana M8xP1.25x Podkładka Φ8xΦ16x1.5t Nakrętka nylonowa M8xP Śruba wewnętrzna M8xP1.25x Podkładka płaska 8x 16x1.0t Nakrętka nylonowa M8xP Podkładka sprężysta M Śruba wewnętrzna CKS M8XP1.25X Śruba samogwintująca krzyżakowa Φ4x Podkładka płaska 8x 16x1.0t Podkładka sprężysta M Wewnętrzna śruba gwintowana M8xP1.25x Klucz w kształcie litery L + otwieracz poprzeczny 6x40x120mm Klucz do otwierania 13mm + 15mm Klucz sześciokątny w kształcie litery L + otwieracz krzyżakowy 5mmx40mmx180mm 1 12

13 171 Zasilacz DC 7.5V / 2.5A Przewód zasilający Poduszka siedziska Nakrętki sześciokątne z żelaza 4 13

14 KROKI MONTAŻOWE Aby prawidłowo zmontować urządzenie, wykonaj następujące kroki: Krok 1 Przymocuj i dokręć zestaw ramy głównej (B) oraz zestaw stabilizatora przedniego i tylnego (C, D) za pomocą śrub (K01), podkładek sprężystych (K02) i podkładek (K03). Zgodnie z poniższym rysunkiem podłącz odpowiednie przewody. Następnie zainstaluj maszt konsoli (A) do ramy głównej (B) za pomocą śrub (K04), podkładek (K05). Zamocuj i dokręć. Załóż zestaw fotela (F) do ramy głównej (B) za pomocą śrub (K06). Użyj podkładek (K07) i nakrętek nylonowych (K08), aby je przymocować. 14

15 Krok 2 Zgodnie z rysunkiem podłącz odpowiednie kable. Następnie dokręć zestaw poręczy (E) do ramy głównej (B) za pomocą śrub (K09), podkładek (K10 i K11) i nakrętek nylonowych (K12). Nie dokręcaj ich zbyt mocno. Podłącz pozostałe przewody do zestawu ramy głównej i dokręć mocno śruby (K09), podkładki (K10 i K11) i nakrętki nylonowe (K12). Jeśli wykonałeś wszystkie poprzednie czynności, można zamocować siodełko (G) do ramy głównej za pomocą śrub (K13), podkładek (K14 i K15), jak pokazano poniżej. Przymocuj pokrywę masztu konsoli (H) do ramy głównej śrubami (K16). Zamontuj lewy i prawy pedał (I). Proszę rozróżnić lewy i prawy. Znaki "L" i "R" znajdują się na dnie pedału. 15

16 Krok 3 Podłącz konsolę (J) do przewodów zestawu masztu konsoli. Przymocuj konsolę (J) śrubami (K17). Następnie przykręć i przymocuj przednią dekoracyjną pokrywę konsoli (M) śrubami (K18 i K19). Przymocuj uchwyt akcesoriów (L) za pomocą śrub (K19). Następnie przykręć dolną pokrywę konsoli (N) za pomocą śrub (K20). Przymocuj uchwyt na butelkę (K) do ramy głównej za pomocą śrub (K16). 16

17 INSTRUKCJA OBSŁUGI KONSOLI WPROWADZENIE Jest to konsola wyświetlacza LED, funkcje to: RPM, SPEED, TIME, CALORIES, DISTANCE, WATTS, LEVEL, wyświetlany wykres programu na matrycy. EKRAN I URUCHOMIENIE OKNA 1. Tryb czuwania Po uruchomieniu konsoli, na ekranie U1 wyświetlany jest ekran metryczny lub jednostka brytyjska ("KM" lub "ML"). Możesz wybrać U1 - U4. 2. Tryb uśpienia Gdy konsola jest włączona, a RPM jest niższe niż 30 lub w ciągu 15 sekund nie ma operacji, program wejdzie w tryb monitowania przez 16 sekund (po 16 sygnałach dźwiękowych wchodzi w tryb uśpienia). W czasie 16 sekund, jeśli RPM jest większe niż 30 lub naciśniesz dowolny klawisz, program czasowy wynoszący 16 sekund zostanie anulowany. Konsola wróci do trybu gotowości. Na stronie ustawień (ustawienie użytkownika, ustawienie wagi i ustawienia we wszystkich programach), jeśli RPM jest niższe niż 30 przez 10 sekund, program zakończy pracę i powróci do trybu gotowości. Jeśli RPM jest nadal niższe niż 30 lub nie zostanie wykryta żadna operacja po 5 sekundach, program wejdzie w tryb monitorowania przez 16 sekund (po 16 sygnałach dźwiękowych wchodzi w tryb uśpienia). W czasie trwania 16 sekund, jeśli RPM jest większe niż 30 lub naciśniesz dowolny klawisz, program czasowy z 16 sekund zostanie anulowany, a konsola wróci do trybu gotowości. Jeśli podczas pracy wszystkich programów RPM nie osiągnęło wartości 30: na wyświetlaczu pojawi się kolejny cykl "RPM " przez 5 sekund. Po tym, jeśli obr./min nie osiągną poziomu 30, na ekranie matrycowym zostanie wyświetlony ciąg ciągły "PAUSE" przez 5 sekund. FUNKCJE PRZYCISKÓW START : Naciśnij przycisk START a program zacznie bezpośrednio w funkcji QUICK START. RECOVERY : Podczas ćwiczeń trzymaj czujnik tętna ręcznego, aż okno PULSE wyświetli wartość tętna, a następnie naciśnij przycisk "RECOVERY". Wyświetlacze zostaną zatrzymane, a okno 17

18 TIME pokaże odliczanie przez 60 sekund. Po skończeniu odliczania na wyświetlaczu pojawi się wynik stanu odzyskiwania tętna F1 ~ F6. F1 oznacza najlepszy poziom odzyskiwania tętna. PAUSE : Po naciśnięciu tego przycisku podczas ćwiczeń program natychmiast uruchomi operację "PAUSE" (zatrzyma się). Jeśli naciśniesz go podczas ustawiania programu, możesz wrócić do wybranej strony programu i poprawić ją. STOP : Naciśnij przycisk STOP aby zatrzymać urządzenie. Możesz użyć przycisku ENTER do zmiany wyświetlanych wartości w porządku : SPEED - TIME DISTANCE / RPM - CALORIES - WATTS. ENTER : Naciśnij ten przycisk podczas ustawiania programu, aby go potwierdzić i przejść do następnej strony. STRZAŁKI,,,,, : Używając tych przycisków możesz zwiększyć lub zmniejszyć ustawiane wartości (WEIGHT, HEIGHT, AGE, SEX, PULSE, TIME ), tryby (WATT, HRP, USER, PROGRAM, MANUAL. Możesz również zmniejszyć lub zwiększyć opór. FUNKCJE PROGRAMÓW Tryb programu: PROGRAMY P1~P12 1. Naciśnij klawisze kierunkowe, aby wybrać P1~P Naciśnij klawisz Enter, aby przejść do strony ustawień wartości docelowej. 3. Następnie naciśnij "ENTER", zaświeci się wskaźnik TIME, a na wyświetlaczu "TIME" świeci się kontrolka LED. Początkowa wartość "TIME" to "0:00". Naciśnij klawisze kierunkowe, aby ustawić czas. 4. Po ustawieniu "TIME" naciśnij "ENTER", wskaźnik DISTANCE zaświeci się i na wyświetlaczu "DISTANCE" zaświeci się kontrolka LED. Początkowa wartość "DISTANCE" to "0.0". Naciśnij klawisze kierunkowe, aby ustawić dystans. 5. Po ustawieniu "DISTANCE" naciśnij "ENTER", a wskaźnik CALORIES zapali się, na wyświetlaczu "CALORIES" zaświeci się kontrolka LED. Początkową wartością jest "0". Naciśnij klawisze kierunkowe, aby ustawić kalorie. 6. TIME - DISTANCE - CALORIES można ustawić jako ustawienie cyklu. Po ustawieniu docelowych wartości TIME, DISTANCE i CALORIES, naciśnij klawisz "START". Tryb zaczyna działać. Jeśli naciśniesz "ENTER" podczas ćwiczeń, możesz zmienić i zmieniać ekran w następującej kolejności: "SPEED - TIME - DISTANCE / RPM - CALORIES - WATTS". Naciśnij przycisk "PAUSE" podczas ćwiczeń, a program wstrzyma się. Wyświetlacz TIME / DISTANCE / CALORIES pokaże dane. Jeśli chcesz kontynuować poprzednie ćwiczenie (po pauzie), naciśnij "START", a program będzie kontynuował zliczone dane dotyczące czasu, odległości i kalorii, jakie miały miejsce przed pauzą. Naciśnij przycisk "STOP" a program zostanie zatrzymany. Naciśnij go ponownie, a następnie zresetujesz dane ćwiczeń i powrócisz do strony wyboru programu głównego dla MANUAL / PROGRAM / USER / HRC / WATTS. Matrycowe wyświetlanie wiadomości podczas ćwiczeń: Jeśli obr / min nie osiągają wartości 30 (podczas ćwiczeń), na ekranie wyświetlany jest ciąg "RPM " przez 5 sekund. Po tym komunikacie, jeśli RPM nadal nie ma wymaganej wartości (30), na ekranie zostanie wyświetlony dwukrotny ciąg "PAUSE" (na 5 sekund). Tryb ręczny 1. Naciśnij klawisze kierunkowe, aby wybrać "MANUAL". 2. Naciśnij "ENTER", aby wejść na stronę ustawień wartości docelowej. 18

19 3. Następnie naciśnij "ENTER", zaświeci się wskaźnik TIME, a na wyświetlaczu "TIME" zaświeci się kontrolka LED. Początkowa wartość "TIME" to "0:00". Naciśnij klawisze kierunkowe, aby ustawić czas. 4. Po ustawieniu "TIME" naciśnij "ENTER", wskaźnik DISTANCE zaświeci się i na wyświetlaczu "DISTANCE" zaświeci się kontrolka LED. Początkowa wartość "DISTANCE" to "0.0". Naciśnij klawisze kierunkowe, aby ustawić dystans. 5. Po ustawieniu "DISTANCE" naciśnij "ENTER", a wskaźnik CALORIES zapali się, na wyświetlaczu "CALORIES" zaświeci się kontrolka LED. Początkową wartością jest "0". Naciśnij klawisze kierunkowe, aby ustawić kalorie. 6. TIME - DISTANCE - CALORIES można ustawić jako ustawienie cyklu. Po ustawieniu docelowych wartości TIME, DISTANCE i CALORIES, naciśnij klawisz "START". Tryb zaczyna działać. Jeśli naciśniesz "ENTER" podczas ćwiczeń, możesz zmienić i zmieniać ekran w następującej kolejności: "SPEED - TIME - DISTANCE / RPM - CALORIES - WATTS". Naciśnij przycisk "PAUSE" podczas ćwiczeń, a program wstrzyma się. Wyświetlacz TIME / DISTANCE / CALORIES pokaże dane. Jeśli chcesz kontynuować poprzednie ćwiczenie (po pauzie), naciśnij "START", a program będzie kontynuował zliczone dane dotyczące czasu, odległości i kalorii, jakie miały miejsce przed pauzą. Naciśnij przycisk "STOP" a program zostanie zatrzymany. Naciśnij go ponownie, a następnie zresetujesz dane ćwiczeń i powrócisz do strony wyboru programu głównego dla MANUAL / PROGRAM / USER / HRC / WATTS. Matrycowe wyświetlanie wiadomości podczas ćwiczeń: Jeśli obr / min nie osiągają wartości 30 (podczas ćwiczeń), na ekranie wyświetlany jest ciąg "RPM " przez 5 sekund. Po tym komunikacie, jeśli RPM nadal nie ma wymaganej wartości (30), na ekranie zostanie wyświetlony dwukrotny ciąg "PAUSE" (na 5 sekund). Tryb użytkownika 1. Naciśnij klawisze kierunkowe, aby wybrać USER. 2. Naciśnij "ENTER", aby wejść na stronę ustawień wartości docelowej. 3. Następnie naciśnij "ENTER", zaświeci się wskaźnik TIME, a na wyświetlaczu "TIME" zaświeci się kontrolka LED. Początkowa wartość "TIME" to "0:00". Naciśnij klawisze kierunkowe, aby ustawić czas. 4. Po ustawieniu "TIME" naciśnij "ENTER", wskaźnik DISTANCE zaświeci się i na wyświetlaczu "DISTANCE" zaświeci się kontrolka LED. Początkowa wartość "DISTANCE" to "0.0". Naciśnij klawisze kierunkowe, aby ustawić dystans. 5. Po ustawieniu "DISTANCE" naciśnij "ENTER", a wskaźnik CALORIES zapali się, na wyświetlaczu "CALORIES" zaświeci się kontrolka LED. Początkową wartością jest "0". Naciśnij klawisze kierunkowe, aby ustawić kalorie. 6. TIME - DISTANCE - CALORIES można ustawić jako ustawienie cyklu. Po ustawieniu docelowych wartości TIME, DISTANCE i CALORIES, naciśnij klawisz "START". Tryb zaczyna działać. Jeśli użytkownik chce wykonać program w edycji graficznej: 1. Wejdź do programu "USER", zaświeci się wskaźnik TIME, a na wyświetlaczu "TIME" świeci się kontrolka LED. Początkowa wartość "TIME" to "0:00". 2. Aby edytować wykresy, naciśnij "ENTER" przez 3 sekundy, a następnie pierwszy wiersz matrycy będzie migotał. Na wykresie czasu TIME pokaże się kod S-1, aby wyświetlić edytowanie. 3. Naciśnij klawisze kierunkowe, aby ustawić "LEVEL". Po potwierdzeniu ustawień naciśnij "ENTER", aby ustawić program LEVEL w następnym wierszu. 4. Po wprowadzeniu ustawienia LEVEL, użytkownik może nacisnąć "ENTER" i przełączyć na następny program ustawień. W sumie są sekcje "S-1 ~ S-16", które można ustawić. Po ich ustawieniu urządzenie przechodzi do programu ustawień "TIME" w celu uruchomienia. 19

20 Jeśli naciśniesz "ENTER" podczas ćwiczeń, możesz zmienić i zmieniać ekran w następującej kolejności: "SPEED - TIME - DISTANCE / RPM - CALORIES - WATTS". Naciśnij przycisk "PAUSE" podczas ćwiczeń, a program wstrzyma się. Wyświetlacz TIME / DISTANCE / CALORIES pokaże dane. Jeśli chcesz kontynuować poprzednie ćwiczenie (po pauzie), naciśnij "START", a program będzie kontynuował zliczone dane dotyczące czasu, odległości i kalorii, jakie miały miejsce przed pauzą. Naciśnij przycisk "STOP" a program zostanie zatrzymany. Naciśnij go ponownie, a następnie zresetujesz dane ćwiczeń i powrócisz do strony wyboru programu głównego dla MANUAL / PROGRAM / USER / HRC / WATTS. Matrycowe wyświetlanie wiadomości podczas ćwiczeń: Jeśli obr / min nie osiągają wartości 30 (podczas ćwiczeń), na ekranie wyświetlany jest ciąg "RPM " przez 5 sekund. Po tym komunikacie, jeśli RPM nadal nie ma wymaganej wartości (30), na ekranie zostanie wyświetlony dwukrotny ciąg "PAUSE" (na 5 sekund). Tryb HRP 1 Naciśnij klawisze kierunkowe, aby wybrać HRP. 2 Naciśnij "ENTER", aby wejść na stronę ustawień wartości docelowej. 3 Po naciśnięciu przycisku "ENTER" świeci się wskaźnik "HEIGHT", a na wyświetlaczu pojawi się napis "HEIGHT". Początkowa wartość "HEIGHT" to "170". Naciśnij klawisze kierunkowe, aby ustawić wzrost. 4 Po ustawieniu wysokości HEIGHT naciśnij "ENTER", zaświeci się wskaźnik "AGE", a na wyświetlaczu pojawi się napis "AGE". Początkową wartością "AGE" jest "30". Naciśnij klawisze kierunkowe, aby ustawić wiek. 5 Po ustawieniu AGE naciśnij "ENTER", zaświeci się wskaźnik "SEX", a na wyświetlaczu pojawi się "GENDER". Początkowa wartość "SEX" to "M" jako mężczyzna i "F" jako kobieta. Naciśnij klawisze kierunkowe, aby ustawić płeć. 6 Po ustawieniu SEX naciśnij "ENTER", zaświeci się wskaźnik "TARGET, 90%, 75%, 55%", a na wyświetlaczu "PULSE" pojawi się wartość początkowa. Naciśnij klawisze kierunkowe, aby wybrać cel. TARGET mógł pozwolić użytkownikowi ustawić docelową wartość tętna za pomocą klawiszy kierunkowych. Początkowa wartość 90%, 75% i 55% zależy od ustawienia HEIGHT, AGE i SEX. 7 Po pełnym ustawieniu "PULSE" naciśnij "ENTER", zaświeci się wskaźnik TIME, a na wyświetlaczu "TIME" zaświeci się kontrolka LED. Początkowa wartość "TIME" to "0:00". Naciśnij klawisze kierunkowe, aby ustawić czas. 8 Po ustawieniu "TIME" naciśnij "ENTER", zaświeci się wskaźnik DISTANCE i na wyświetlaczu "DISTANCE" zaświeci się kontrolka LED. Początkowa wartość "DISTANCE" to "0.0". Naciśnij klawisze kierunkowe, aby ustawić dystans. 9 Po ustawieniu "DISTANCE", naciśnij "ENTER", zaświeci się wskaźnik CALORIES, a na wyświetlaczu "CALORIES" zaświeci się kontrolka LED. Początkową wartością "kalorii" jest "0". Naciśnij klawisze kierunkowe, aby ustawić kalorie. 10 TIME - DISTANCE - CALORIES można ustawić jako ustawienie cyklu. Po ustawieniu docelowych wartości TIME, DISTANCE i CALORIES, naciśnij klawisz "START". Tryb zaczyna działać. Jeśli naciśniesz "ENTER" podczas ćwiczeń, możesz zmienić i zmieniać ekran w następującej kolejności: "SPEED - TIME - DISTANCE / RPM - CALORIES - WATTS". Naciśnij przycisk "PAUSE" podczas ćwiczeń, a program wstrzyma się. Wyświetlacz TIME / DISTANCE / CALORIES pokaże dane. Jeśli chcesz kontynuować poprzednie ćwiczenie (po pauzie), naciśnij "START", a program będzie kontynuował zliczone dane dotyczące czasu, odległości i kalorii, jakie miały miejsce przed pauzą. Naciśnij przycisk "STOP" a program zostanie zatrzymany. Naciśnij go ponownie, a następnie zresetujesz dane ćwiczeń i powrócisz do strony wyboru programu głównego dla MANUAL / PROGRAM / USER / HRC / WATTS. 20

21 A) Działanie funkcji "WARM-UP" 1) Opór jest ustawiony na poziomie 1, a funkcja "HRC" działa automatycznie po 1 minucie. 2) Użytkownicy mogą nadal używać klawiszy kierunkowych do zwiększania lub zmniejszania oporu. B) Działanie funkcji "HEART RATE CONTROL" 1) W programie porównywane jest "rzeczywiste tętno" i "predefiniowane tętno (55% / 75% / 90% / TARGET)" przeprowadzane co 10 sekund. 2) Jeśli program nie wykryje "rzeczywistego tętna", program zostanie wstrzymany, a opór nie będzie zwiększony. Na wyświetlaczu PULSE pojawi się "P". 3) Użytkownicy mogą również używać klawiszy kierunkowych w celu zwiększenia lub zmniejszenia oporu. 4) Gdy "rzeczywiste tętno" jest niższe od "predefiniowanego tętna" przy 4, program automatycznie zwiększy opór. Za każdym razem wzrośnie o jeden poziom; maksymalnie zostanie zwiększony do poziomu 16. 5) Gdy "rzeczywiste tętno" jest wyższe niż "predefiniowane tętno" przy 4, program automatycznie zmniejszy opór. Za każdym razem spadnie o 1 poziom; minimalny poziom zostanie zmniejszony do 1. 6) Gdy rzeczywiste tętno osiągnie zadany poziom tętna przez następne 3 minuty lub po upływie ustawionego czasu program automatycznie zatrzyma funkcję "HRC" i wejdzie w fazę "COOL DOWN". C) "COOL DOWN" przez 1 min. Po trybie "HRC" 1) Po uruchomieniu funkcji "1 minuta COOL DOWN" program wydaje długi dźwięk "beep", a ekran matrycowy pokaże "COOL". Wyświetlacz TIME zacznie odliczać (1 min.). 2) W funkcji COOL DOWN opór będzie na poziomie 1. Wszystkie dane zostaną pobrane i użyte jako kontynuacja poprzedniej funkcji "HRC". 3) W tej funkcji COOL DOWN można używać tylko przycisku "STOP / RESET". Tryb Watts 1 Naciśnij klawisze kierunkowe, aby wybrać "WATTS". 2 Naciśnij "ENTER", aby wejść na stronę ustawień wartości docelowej. 3 Po naciśnięciu przycisku "ENTER" zaświeci się wskaźnik WATTS, zaś na wyświetlaczu "WATTS" zaświeci się kontrolka LED. Początkową wartością "WATTS" jest "120". Naciśnij klawisze kierunkowe, aby ustawić "WATTS". 4 Po ustawieniu WATTS, naciśnij "ENTER", zaświeci się wskaźnik TIME, a na wyświetlaczu "TIME" zaświeci się kontrolka LED. Początkowa wartość "TIME" to "0:00". Naciśnij klawisze kierunkowe, aby ustawić czas. 5 Po ustawieniu "TIME", naciśnij "ENTER", zaświeci się wskaźnik DISTANCE, a na wyświetlaczu "DISTANCE" zaświeci się kontrolka LED. Początkowa wartość "DISTANCE" to "0.0". Naciśnij klawisze kierunkowe, aby ustawić dystans. 6 Po ustawieniu "DISTANCE", naciśnij "ENTER", zaświeci się wskaźnik CALORIES, zaś na wyświetlaczu "CALORIES" zaświeci się kontrolka LED. Początkową wartością "CALORIES" jest "0". Naciśnij klawisze kierunkowe, aby ustawić kalorie. 7 TIME - DISTANCE - CALORIES można ustawić jako ustawienie cyklu. Po ustawieniu docelowych wartości TIME, DISTANCE i CALORIES, naciśnij klawisz "START". Tryb zaczyna działać. Jeśli naciśniesz "ENTER" podczas ćwiczeń, możesz zmienić i zmieniać ekran w następującej kolejności: "SPEED - TIME - DISTANCE / RPM - CALORIES - WATTS". Naciśnij przycisk "PAUSE" podczas ćwiczeń, a program wstrzyma się. Wyświetlacz TIME / DISTANCE / CALORIES pokaże dane. Jeśli chcesz kontynuować poprzednie ćwiczenie (po pauzie), 21

22 naciśnij "START", a program będzie kontynuował zliczone dane dotyczące czasu, odległości i kalorii, jakie miały miejsce przed pauzą. Naciśnij przycisk "STOP" a program zostanie zatrzymany. Naciśnij go ponownie, a następnie zresetujesz dane ćwiczeń i powrócisz do strony wyboru programu głównego dla MANUAL / PROGRAM / USER / HRC / WATTS. Matrycowe wyświetlanie wiadomości podczas ćwiczeń: Jeśli obr / min nie osiągają wartości 30 (podczas ćwiczeń), na ekranie wyświetlany jest ciąg "RPM " przez 5 sekund. Po tym komunikacie, jeśli RPM nadal nie ma wymaganej wartości (30), na ekranie zostanie wyświetlony dwukrotny ciąg "PAUSE" (na 5 sekund). WYKRESY PROGRAMÓW Ręczny HRC WATT 22

23 23

24 REGULAMIN GWARANCJI, ROSZCZENIA GWARANCYJNE Gwarancji udziela: insportline Polska Ciemiętniki 19, Kluczewsko NIP: Regon: Okres gwarancji rozpoczyna się od daty zakupu towaru przez klienta. Gwarancja udzielana jest w trzech wariantach: 1.Gwarancja Domowa - Przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego, nie komercyjnego. Intensywność treningów nie może przekroczyć 1 godziny na dobę (okres gwarancji: 24 miesiące). 2.Gwarancja Pół-komercyjna - Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, Spa, szkołach, ośrodkach rehabilitacji. Intensywność treningów nie może przekroczyć 3 godzin na dobę. (okres gwarancji: 12 miesięcy). 3.Gwarancja Komercyjna - Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, Spa, szkołach, ośrodkach rehabilitacji, klubach fitness oraz siłowniach. Intensywność treningów nie może przekroczyć 8 godzin na dobę. (okres gwarancji: 24 miesiące). Każdy produkt w specyfikacji ma przyporządkowany wariant gwarancji. Brak informacji o wariancie gwarancji domyślnie oznacza Gwarancje Domową. Gwarancja dotyczy tylko wad produkcyjnych. Gwarancja nie ma zastosowania do wad wynikających z: a) Normalnego użytkowania (normalne zużycie części eksploatacyjnych), b) Niewłaściwego użycia produktu, c) Nieprawidłowego przechowywania, d) Przeróbek produktu lub niewłaściwego serwisu. Dowodem udzielenia gwarancji jest dowód zakupu (paragon lub faktura VAT). Gwarancja obowiązuje na terenie Polski. Gwarancja nie wyłącza możliwości skorzystania z uprawnień wynikających z niezgodności towaru z umową. Kupujący jest zobowiązany do sprawdzenia towaru przy dostawie, w celu wykrycia ewentualnych uszkodzeń w transporcie. W przypadku wykrycia takiego uszkodzenia, Kupujący zobowiązany jest niezwłocznie poinformować naszą firmę oraz sporządzić protokół szkody z przewoźnikiem (firmą kurierską/pocztową). W przypadku braku sporządzenia protokołu szkody nie ponosimy odpowiedzialności za szkody spowodowane przez firmy kurierskie/pocztowe. W przypadku zasadności zgłoszenia reklamacyjnego Gwarant zapewnia transport i usługę serwisową przedmiotu gwarancji. W przypadku braku zasadności zgłoszenia reklamacyjnego klient pokrywa koszty ewentualnego transportu i usługi serwisowej przedmiotu gwarancji. Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14 dni. Naprawa gwarancyjna zostanie wykonana w najkrótszym możliwym terminie. Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu. Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy. Zgłoszenia gwarancyjne Klienci indywidualni zobowiązani są przesłać ZGŁOSZENIE GWARANCYJNE drogą mailową na adres: biuro@e-insportline.pl. Zgłoszenie powinno zawierać takie informacje jak: Imię i Nazwisko / Numer telefonu / Adres / Dowód zakupu / Nazwa produktu / Opis Wady. Klienci hurtowi zobowiązani są do złożenia zgłoszenia za pośrednictwem panelu klienta dostępnego na stronie internetowej: Klient zostanie poinformowany o zakończeniu i wyniku reklamacji przez lub telefonicznie. insportline Polska Ciemiętniki 19, Kluczewsko Telefon: , biuro@e-insportline.pl NIP: REGON:
