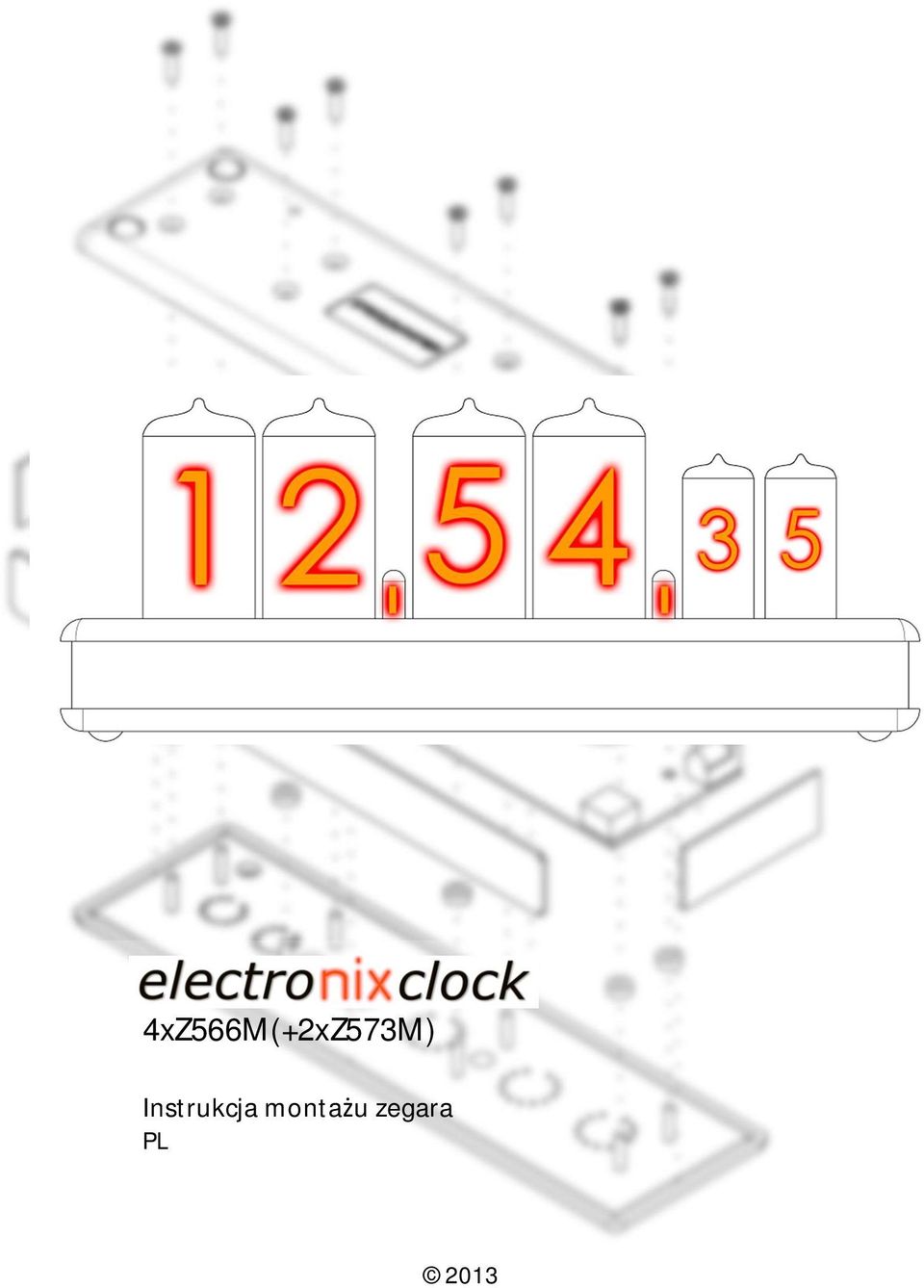

1 Instrukcja monta u zegara PL 2013

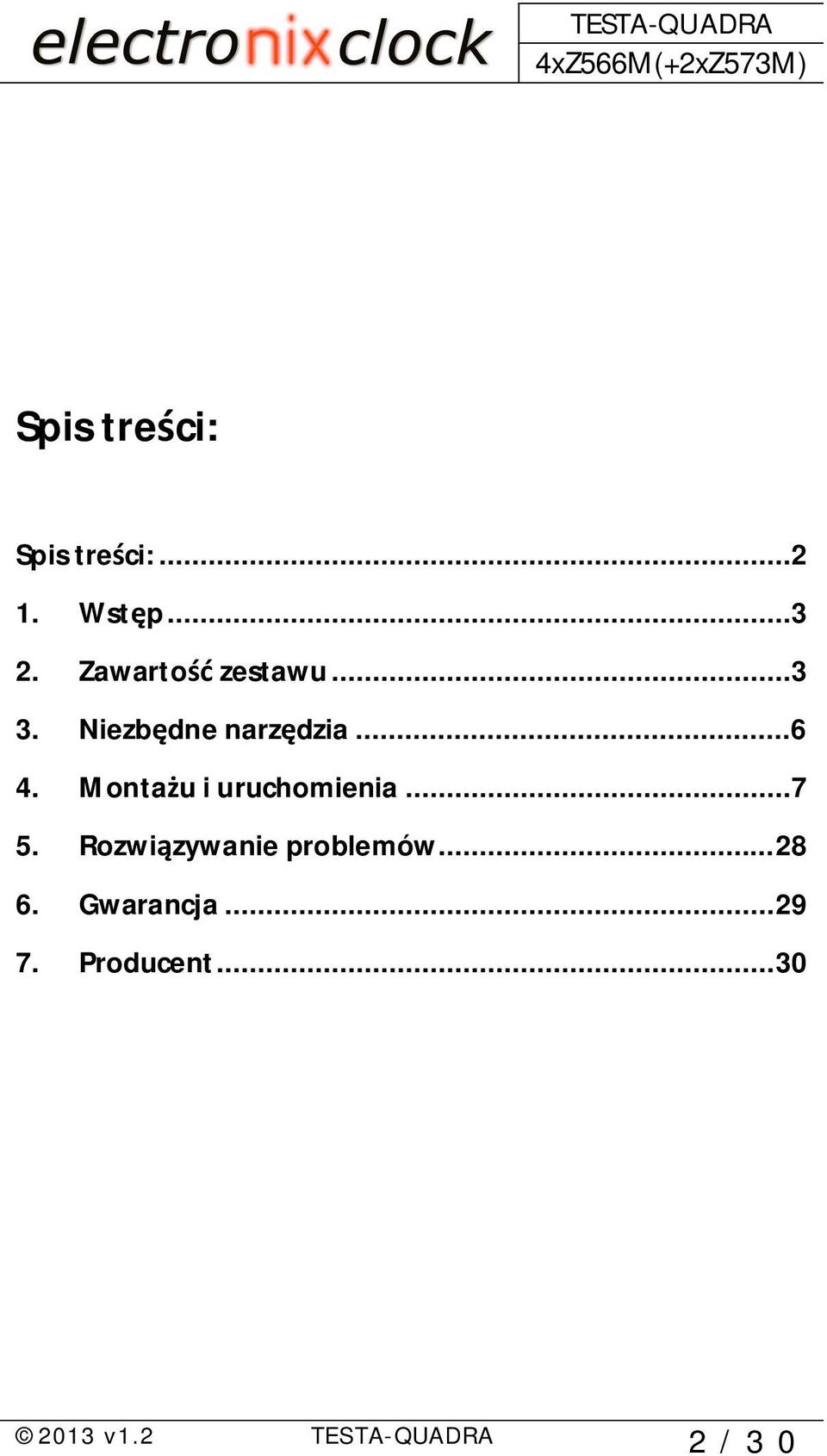

2 Spis tre ci: Spis tre ci: Wst p Zawarto zestawu Niezb dne narz dzia Monta u i uruchomienia Rozwi zywanie problemów Gwarancja Producent v1.2 TESTA-QUADRA 2/30

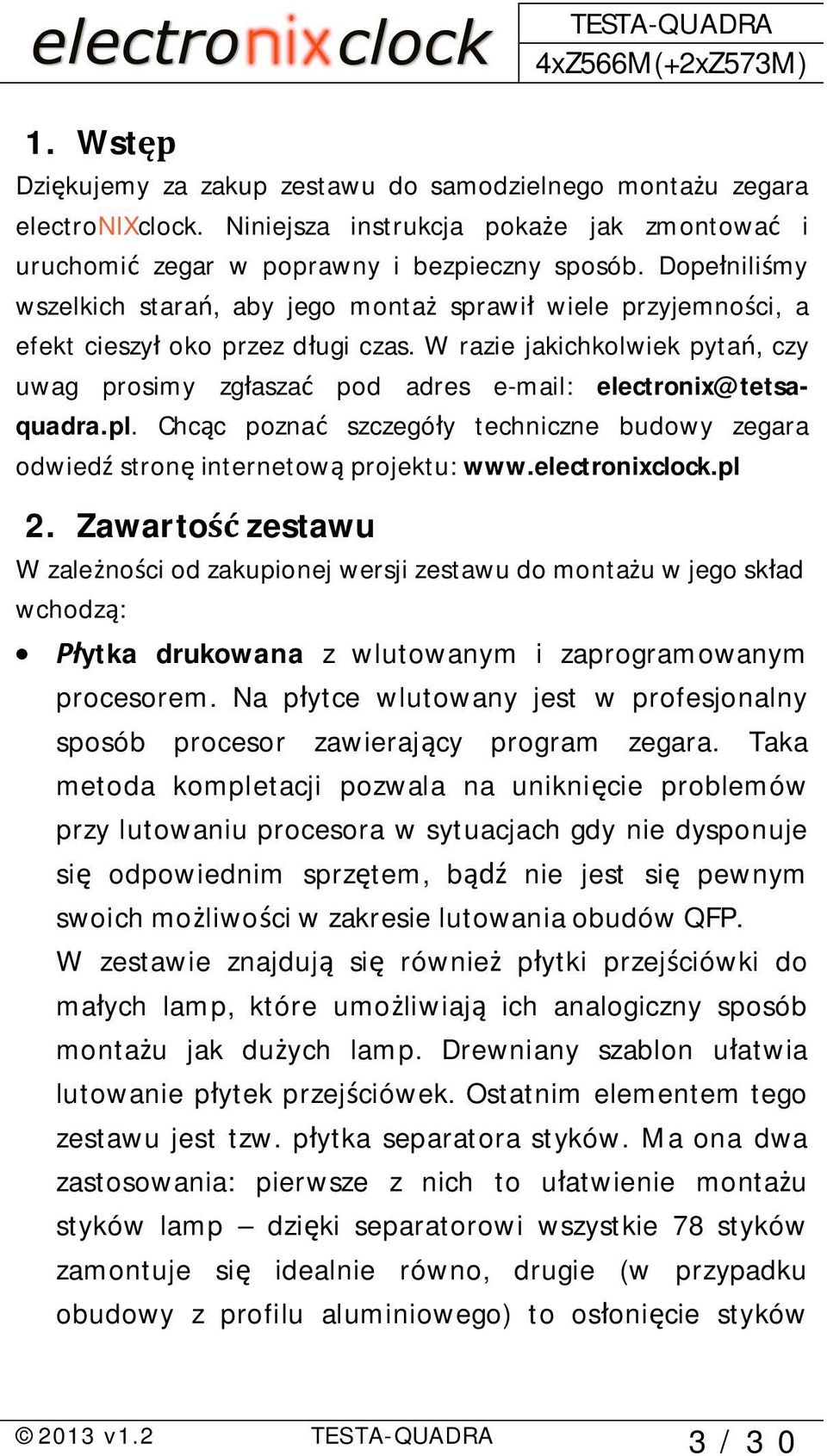

3 1. Wst Dzi kujemy za zakup zestawu do samodzielnego monta u zegara electronixclock. Niniejsza instrukcja poka e jak zmontowa i uruchomi zegar w poprawny i bezpieczny sposób. Dope nili my wszelkich stara, aby jego monta sprawi wiele przyjemno ci, a efekt cieszy oko przez d ugi czas. W razie jakichkolwiek pyta, czy uwag prosimy zg asza pod adres electronix@tetsaquadra.pl. Chc c pozna szczegó y techniczne budowy zegara odwied stron internetow projektu: 2. Zawarto zestawu W zale no ci od zakupionej wersji zestawu do monta u w jego sk ad wchodz : ytka drukowana z wlutowanym i zaprogramowanym procesorem. Na p ytce wlutowany jest w profesjonalny sposób procesor zawieraj cy program zegara. Taka metoda kompletacji pozwala na unikni cie problemów przy lutowaniu procesora w sytuacjach gdy nie dysponuje si odpowiednim sprz tem, b nie jest si pewnym swoich mo liwo ci w zakresie lutowania obudów QFP. W zestawie znajduj si równie p ytki przej ciówki do ma ych lamp, które umo liwiaj ich analogiczny sposób monta u jak du ych lamp. Drewniany szablon u atwia lutowanie p ytek przej ciówek. Ostatnim elementem tego zestawu jest tzw. p ytka separatora styków. Ma ona dwa zastosowania: pierwsze z nich to u atwienie monta u styków lamp dzi ki separatorowi wszystkie 78 styków zamontuje si idealnie równo, drugie (w przypadku obudowy z profilu aluminiowego) to os oni cie styków 2013 v1.2 TESTA-QUADRA 3/30

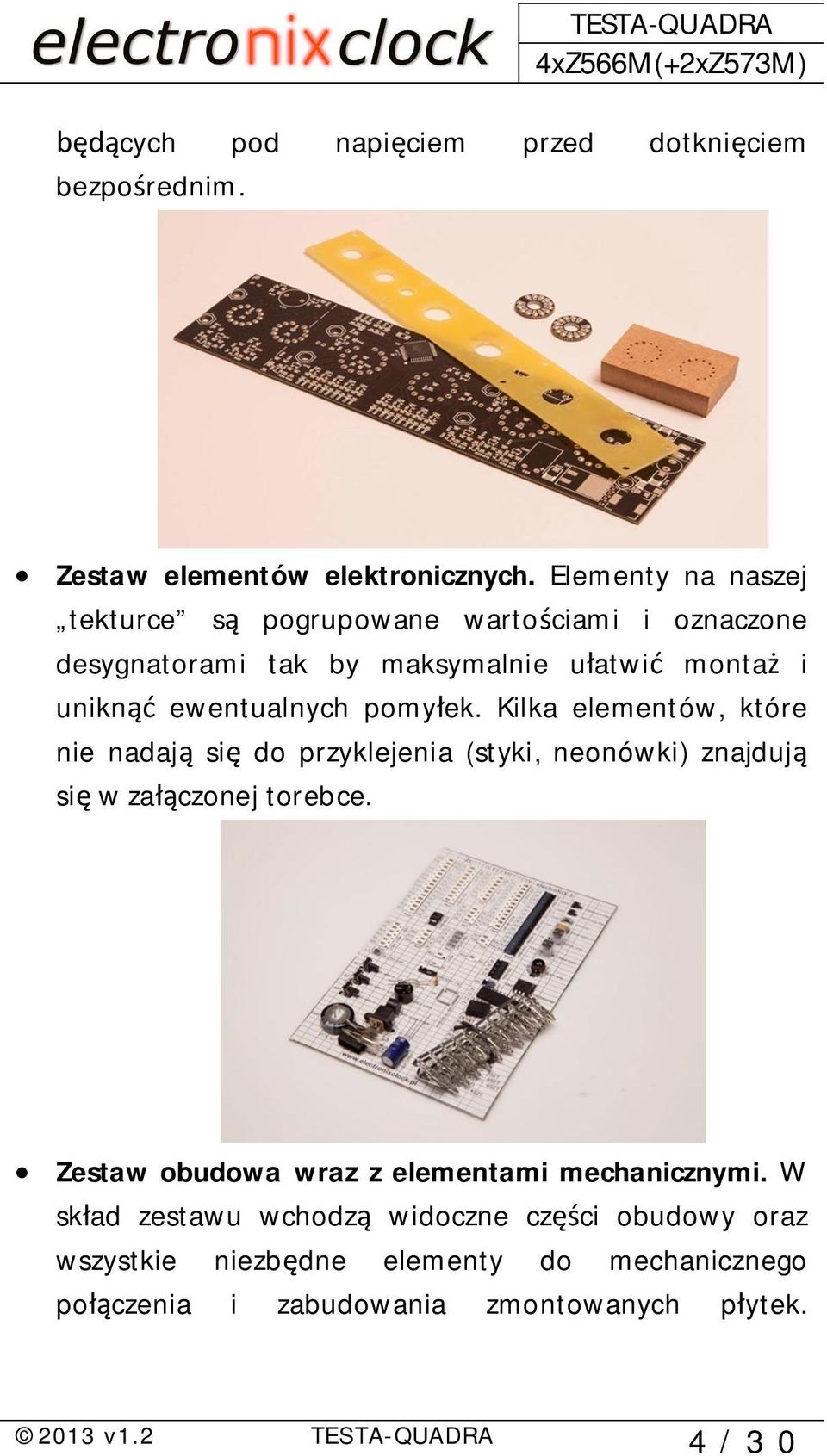

4 cych pod napi ciem przed dotkni ciem bezpo rednim. Zestaw elementów elektronicznych. Elementy na naszej tekturce s pogrupowane warto ciami i oznaczone desygnatorami tak by maksymalnie u atwi monta i unikn ewentualnych pomy ek. Kilka elementów, które nie nadaj si do przyklejenia (styki, neonówki) znajduj si w za czonej torebce. Zestaw obudowa wraz z elementami mechanicznymi. W sk ad zestawu wchodz widoczne cz ci obudowy oraz wszystkie niezb dne elementy do mechanicznego po czenia i zabudowania zmontowanych p ytek v1.2 TESTA-QUADRA 4/30

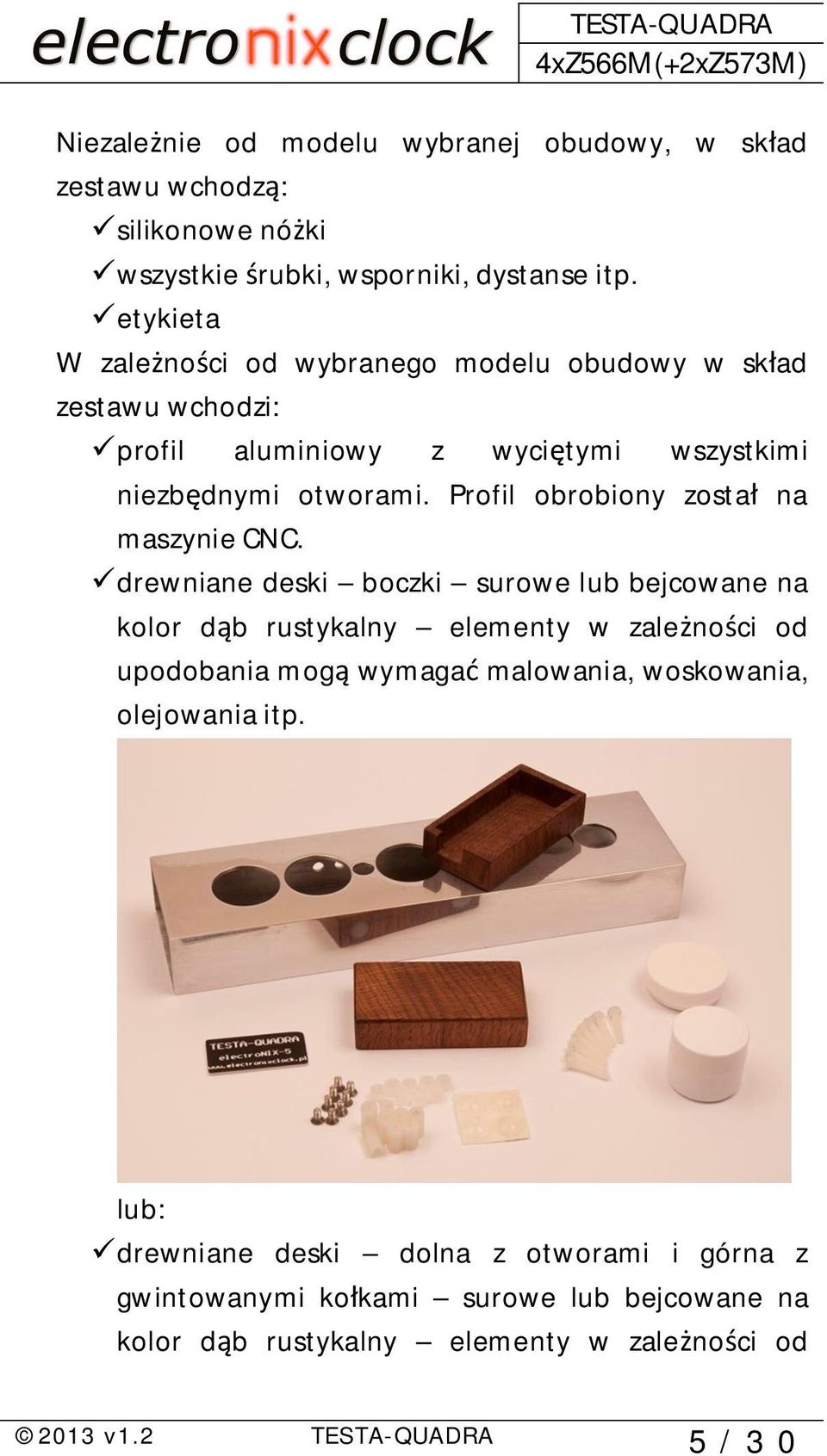

5 Niezale nie od modelu wybranej obudowy, w sk ad zestawu wchodz : silikonowe nó ki wszystkie rubki, wsporniki, dystanse itp. etykieta W zale no ci od wybranego modelu obudowy w sk ad zestawu wchodzi: profil aluminiowy z wyci tymi wszystkimi niezb dnymi otworami. Profil obrobiony zosta na maszynie CNC. drewniane deski boczki surowe lub bejcowane na kolor d b rustykalny elementy w zale no ci od upodobania mog wymaga malowania, woskowania, olejowania itp. lub: drewniane deski dolna z otworami i górna z gwintowanymi ko kami surowe lub bejcowane na kolor d b rustykalny elementy w zale no ci od 2013 v1.2 TESTA-QUADRA 5/30

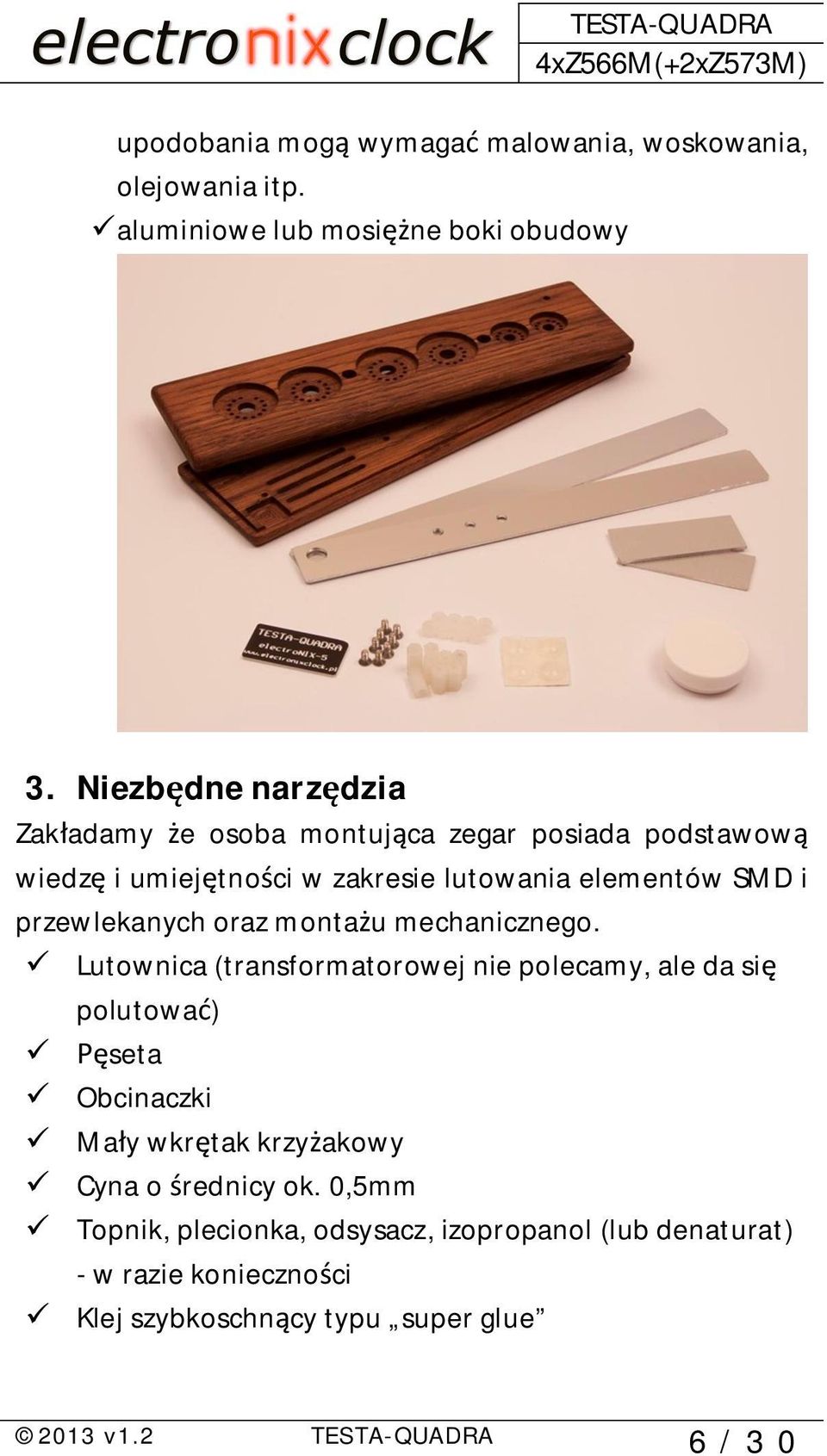

6 upodobania mog wymaga malowania, woskowania, olejowania itp. aluminiowe lub mosi ne boki obudowy 3. Niezb dne narz dzia Zak adamy e osoba montuj ca zegar posiada podstawow wiedz i umiej tno ci w zakresie lutowania elementów SMD i przewlekanych oraz monta u mechanicznego. Lutownica (transformatorowej nie polecamy, ale da si polutowa ) seta Obcinaczki Ma y wkr tak krzy akowy Cyna o rednicy ok. 0,5mm Topnik, plecionka, odsysacz, izopropanol (lub denaturat) - w razie konieczno ci Klej szybkoschn cy typu super glue 2013 v1.2 TESTA-QUADRA 6/30

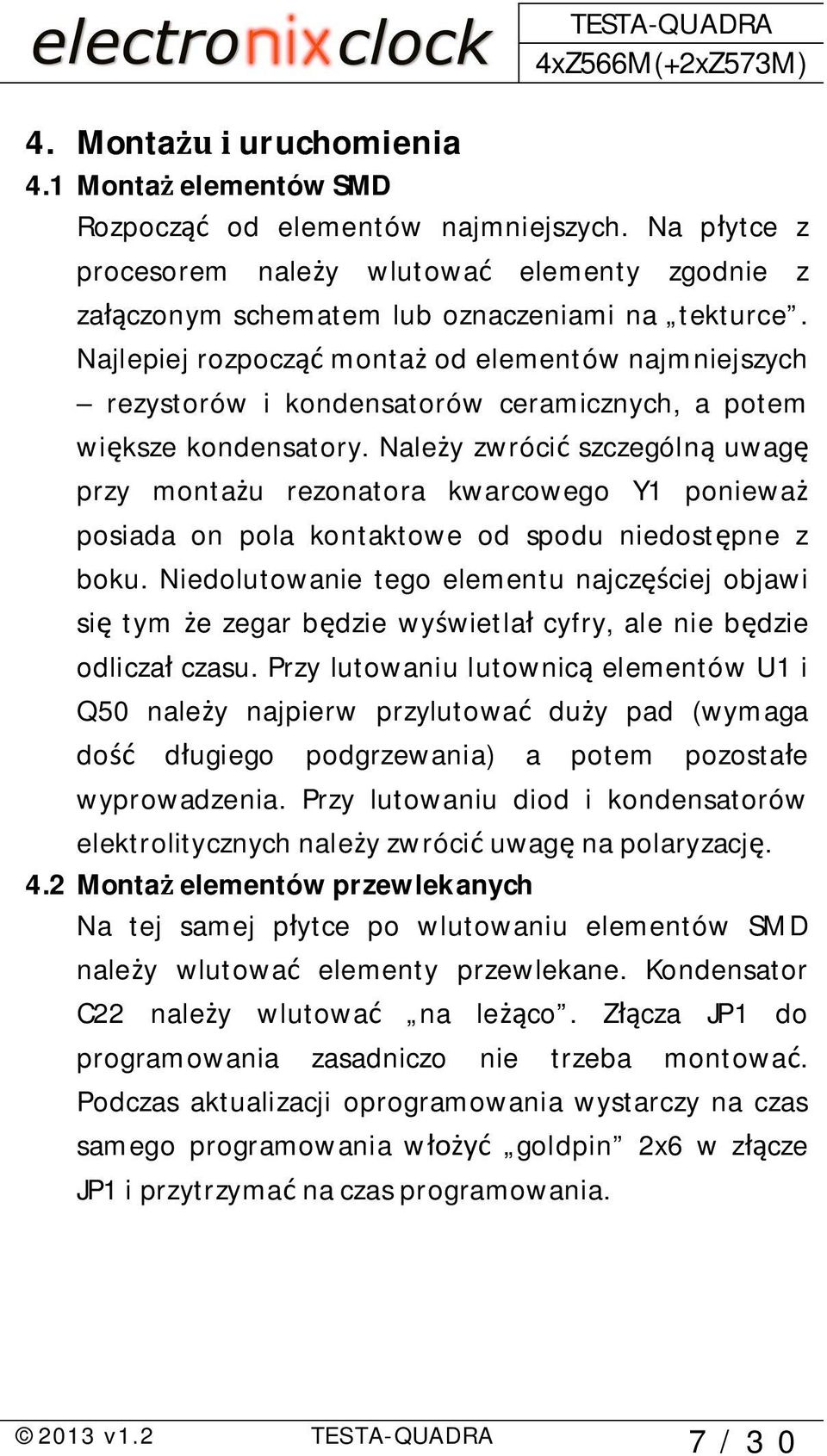

7 4. Monta uruchomienia 4.1 Monta elementów SMD Rozpocz od elementów najmniejszych. Na p ytce z procesorem nale y wlutowa elementy zgodnie z za czonym schematem lub oznaczeniami na tekturce. Najlepiej rozpocz monta od elementów najmniejszych rezystorów i kondensatorów ceramicznych, a potem wi ksze kondensatory. Nale y zwróci szczególn uwag przy monta u rezonatora kwarcowego Y1 poniewa posiada on pola kontaktowe od spodu niedost pne z boku. Niedolutowanie tego elementu najcz ciej objawi si tym e zegar b dzie wy wietla cyfry, ale nie b dzie odlicza czasu. Przy lutowaniu lutownic elementów U1 i Q50 nale y najpierw przylutowa du y pad (wymaga do d ugiego podgrzewania) a potem pozosta e wyprowadzenia. Przy lutowaniu diod i kondensatorów elektrolitycznych nale y zwróci uwag na polaryzacj. 4.2 Monta elementów przewlekanych Na tej samej p ytce po wlutowaniu elementów SMD nale y wlutowa elementy przewlekane. Kondensator C22 nale y wlutowa na le co. Z cza JP1 do programowania zasadniczo nie trzeba montowa. Podczas aktualizacji oprogramowania wystarczy na czas samego programowania w goldpin 2x6 w z cze JP1 i przytrzyma na czas programowania v1.2 TESTA-QUADRA 7/30

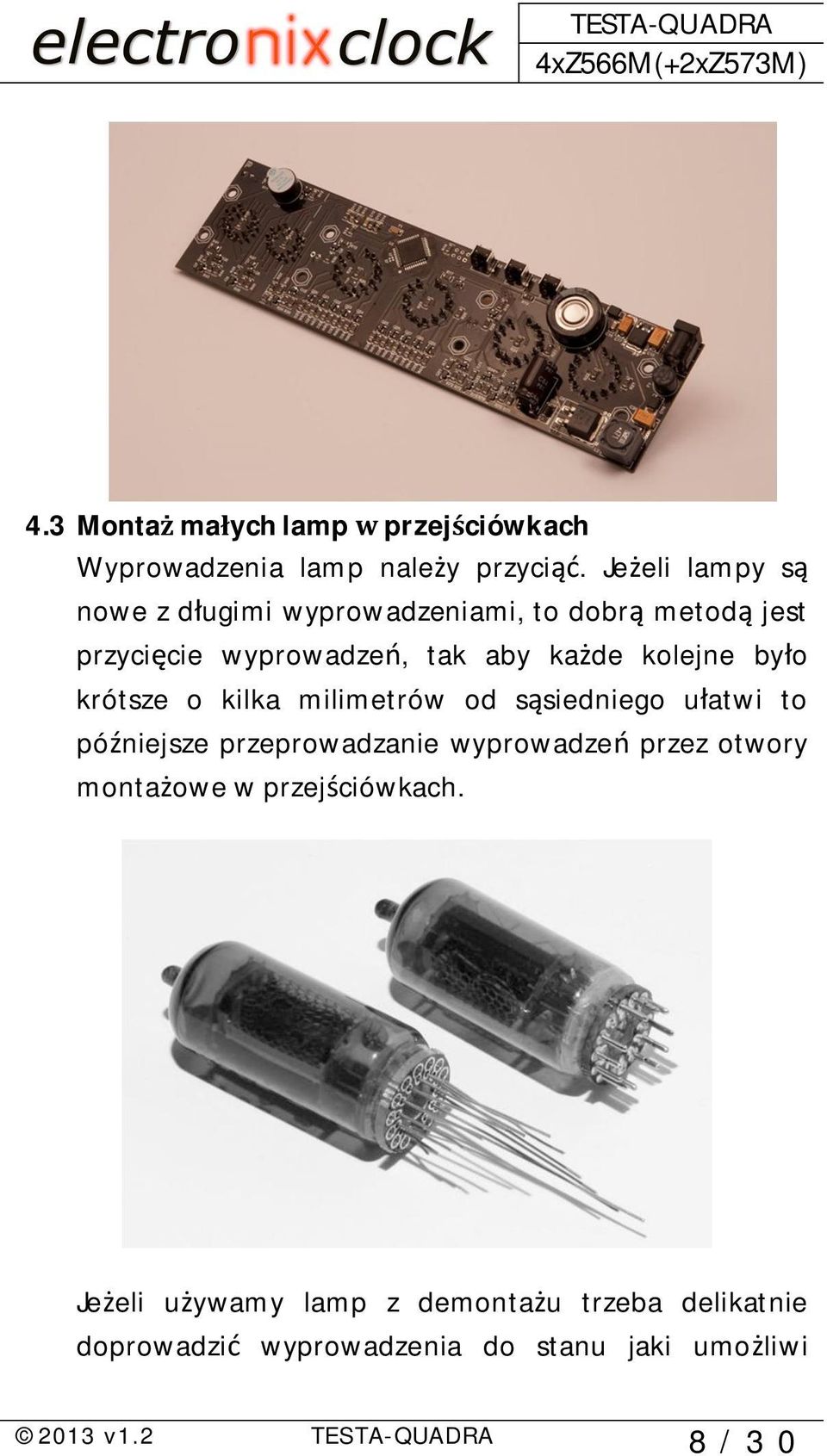

8 4.3 Monta ma ych lamp przej ciówkach Wyprowadzenia lamp nale y przyci. Je eli lampy s nowe z d ugimi wyprowadzeniami, to dobr metod jest przyci cie wyprowadze, tak aby ka de kolejne by o krótsze o kilka milimetrów od s siedniego u atwi to pó niejsze przeprowadzanie wyprowadze przez otwory monta owe w przej ciówkach. Je eli u ywamy lamp z demonta u trzeba delikatnie doprowadzi wyprowadzenia do stanu jaki umo liwi 2013 v1.2 TESTA-QUADRA 8/30

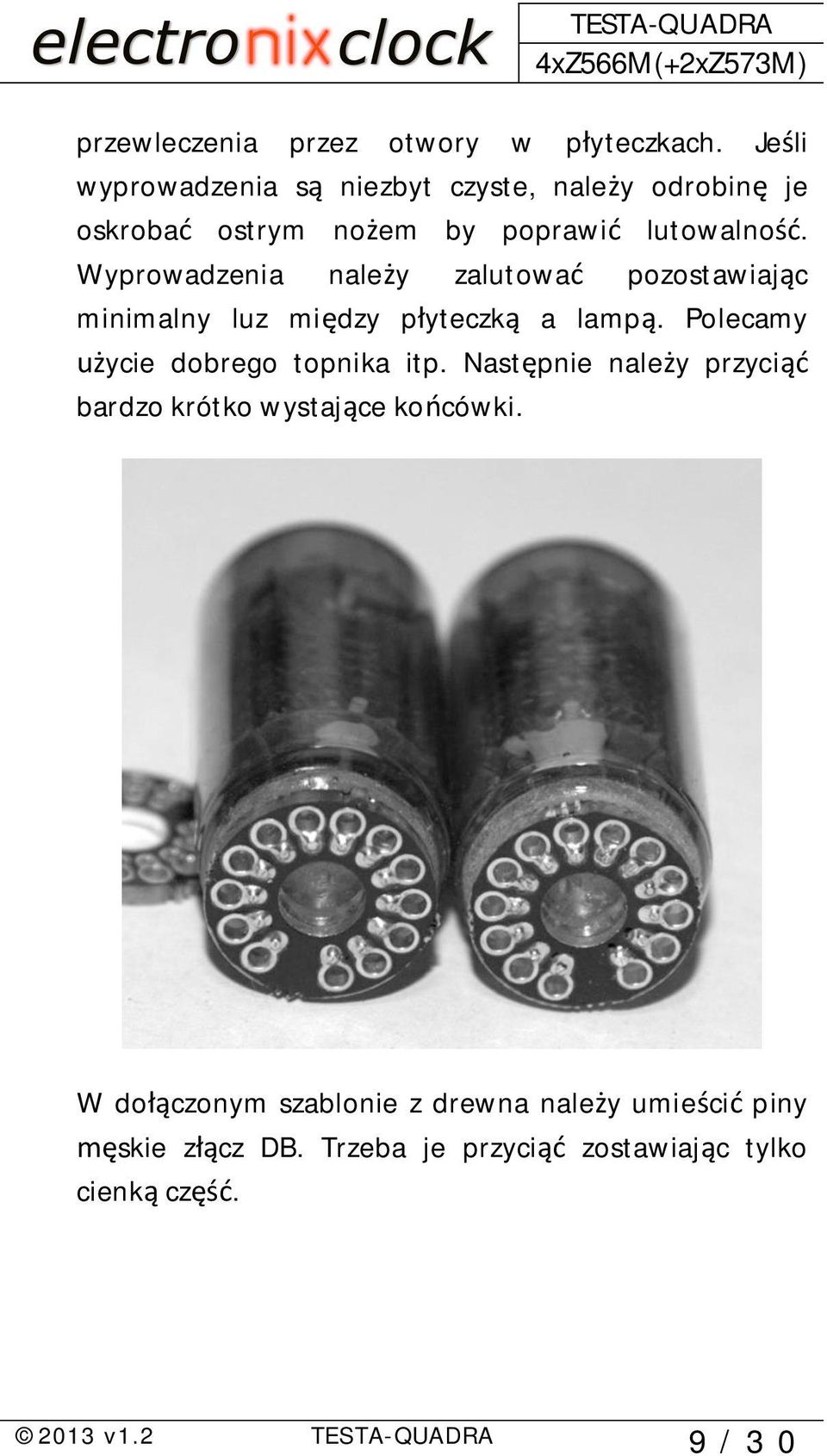

9 przewleczenia przez otwory w p yteczkach. Je li wyprowadzenia s niezbyt czyste, nale y odrobin je oskroba ostrym no em by poprawi lutowalno. Wyprowadzenia nale y zalutowa pozostawiaj c minimalny luz mi dzy p yteczk a lamp. Polecamy ycie dobrego topnika itp. Nast pnie nale y przyci bardzo krótko wystaj ce ko cówki. W do czonym szablonie z drewna nale y umie ci piny skie z cz DB. Trzeba je przyci zostawiaj c tylko cienk cz v1.2 TESTA-QUADRA 9/30

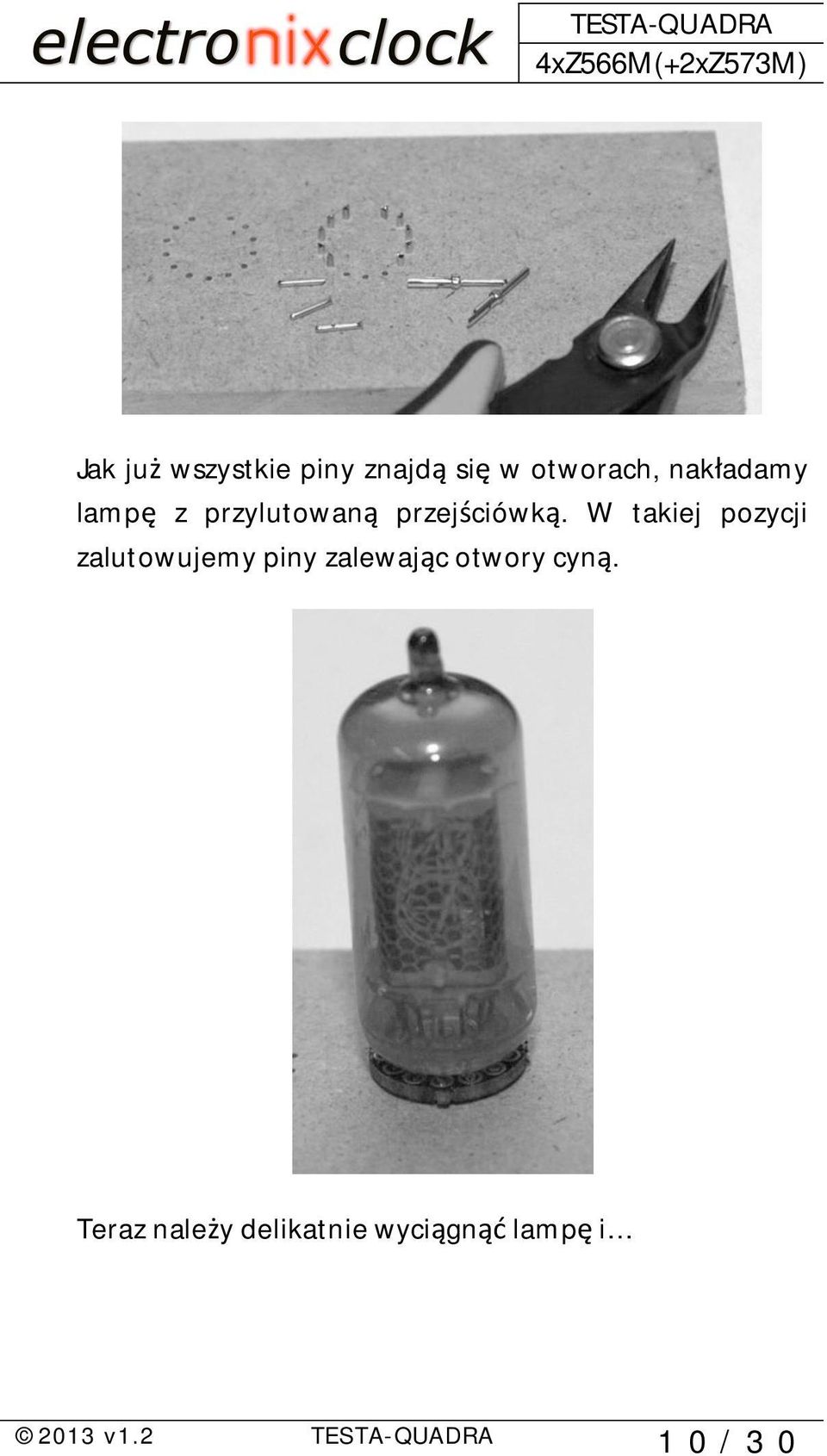

10 Jak ju wszystkie piny znajd si w otworach, nak adamy lamp z przylutowan przej ciówk. W takiej pozycji zalutowujemy piny zalewaj c otwory cyn. Teraz nale y delikatnie wyci gn lamp i 2013 v1.2 TESTA-QUADRA 10/30

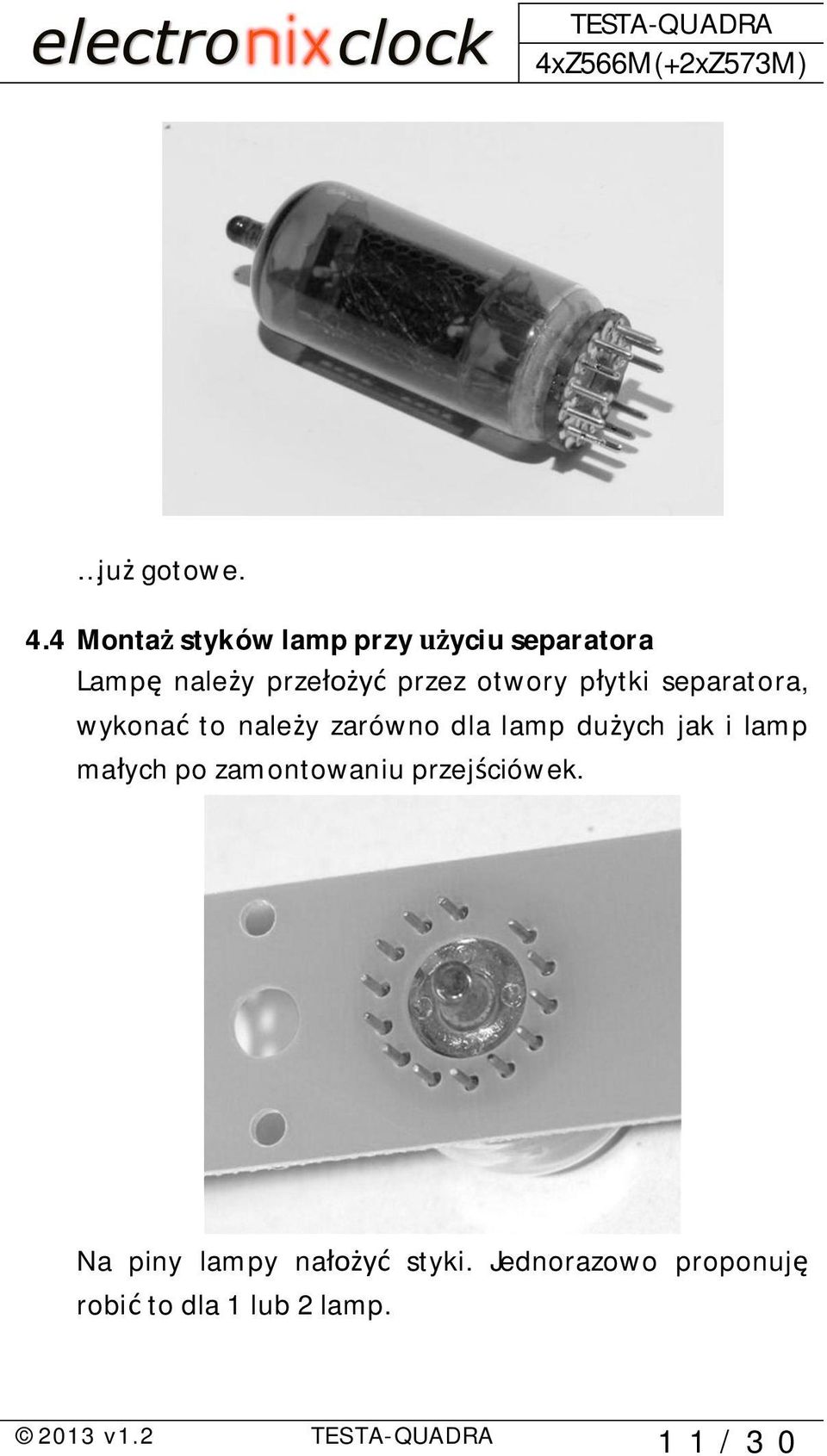

11 ju gotowe. 4.4 Monta styków lamp przy yciu separatora Lamp nale y prze przez otwory p ytki separatora, wykona to nale y zarówno dla lamp du ych jak i lamp ma ych po zamontowaniu przej ciówek. Na piny lampy na styki. Jednorazowo proponuj robi to dla 1 lub 2 lamp v1.2 TESTA-QUADRA 11/30

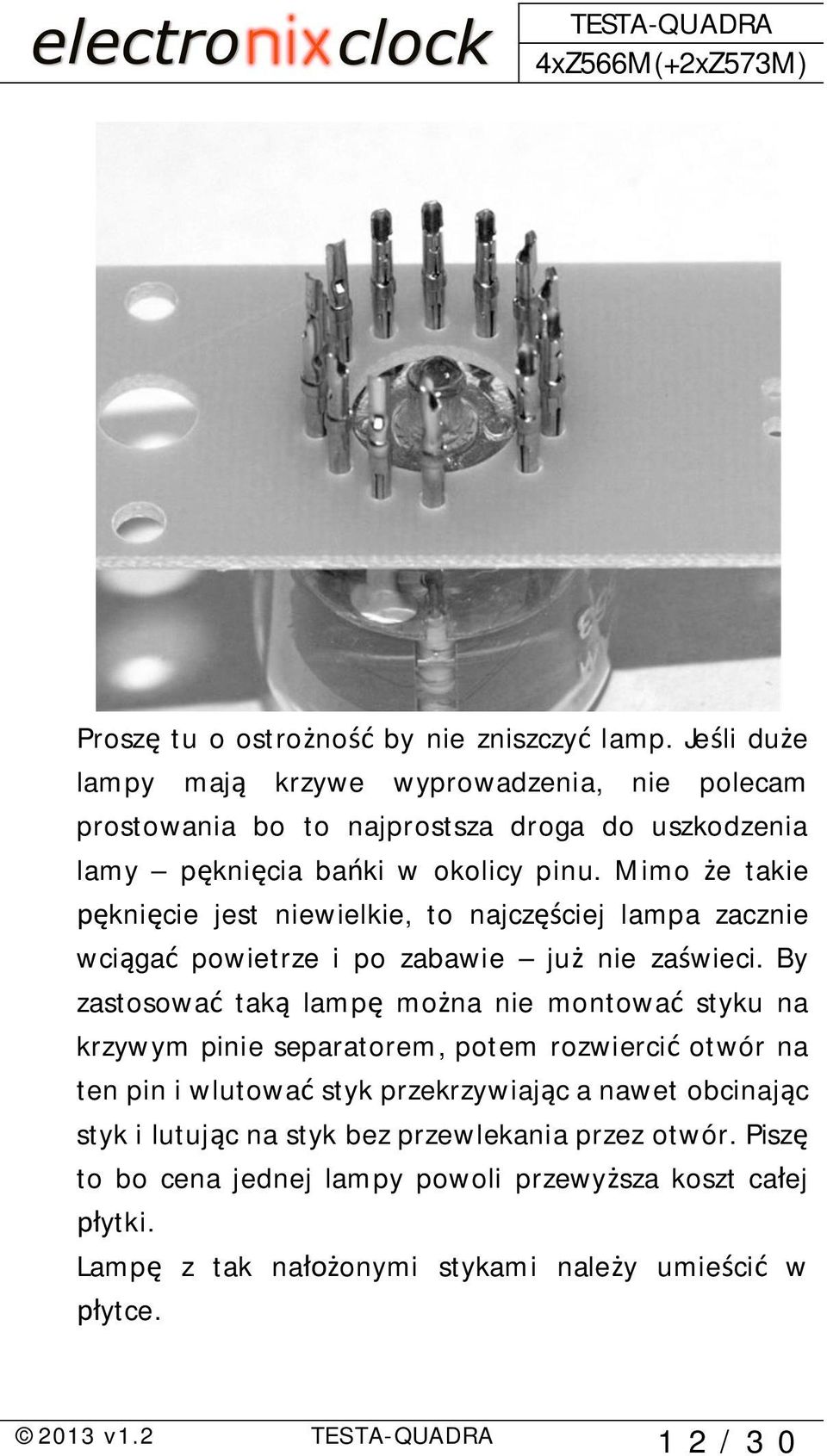

12 Prosz tu o ostro no by nie zniszczy lamp. Je li du e lampy maj krzywe wyprowadzenia, nie polecam prostowania bo to najprostsza droga do uszkodzenia lamy p kni cia ba ki w okolicy pinu. Mimo e takie kni cie jest niewielkie, to najcz ciej lampa zacznie wci ga powietrze i po zabawie ju nie za wieci. By zastosowa tak lamp mo na nie montowa styku na krzywym pinie separatorem, potem rozwierci otwór na ten pin i wlutowa styk przekrzywiaj c a nawet obcinaj c styk i lutuj c na styk bez przewlekania przez otwór. Pisz to bo cena jednej lampy powoli przewy sza koszt ca ej ytki. Lamp z tak na onymi stykami nale y umie ci w ytce v1.2 TESTA-QUADRA 12/30

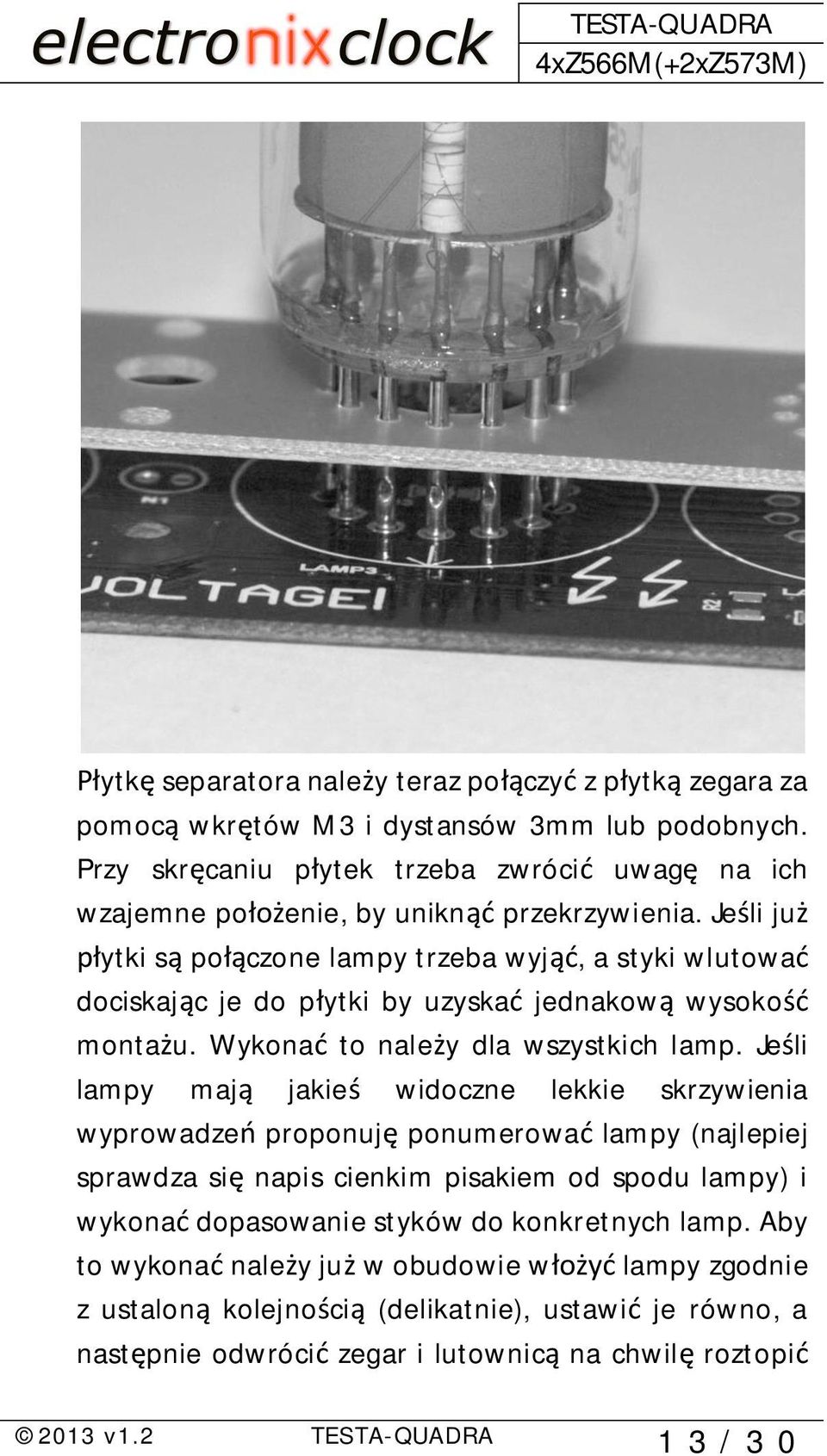

13 ytk separatora nale y teraz po czy z p ytk zegara za pomoc wkr tów M3 i dystansów 3mm lub podobnych. Przy skr caniu p ytek trzeba zwróci uwag na ich wzajemne po enie, by unikn przekrzywienia. Je li ju ytki s po czone lampy trzeba wyj, a styki wlutowa dociskaj c je do p ytki by uzyska jednakow wysoko monta u. Wykona to nale y dla wszystkich lamp. Je li lampy maj jakie widoczne lekkie skrzywienia wyprowadze proponuj ponumerowa lampy (najlepiej sprawdza si napis cienkim pisakiem od spodu lampy) i wykona dopasowanie styków do konkretnych lamp. Aby to wykona nale y ju w obudowie w lampy zgodnie z ustalon kolejno ci (delikatnie), ustawi je równo, a nast pnie odwróci zegar i lutownic na chwil roztopi 2013 v1.2 TESTA-QUADRA 13/30

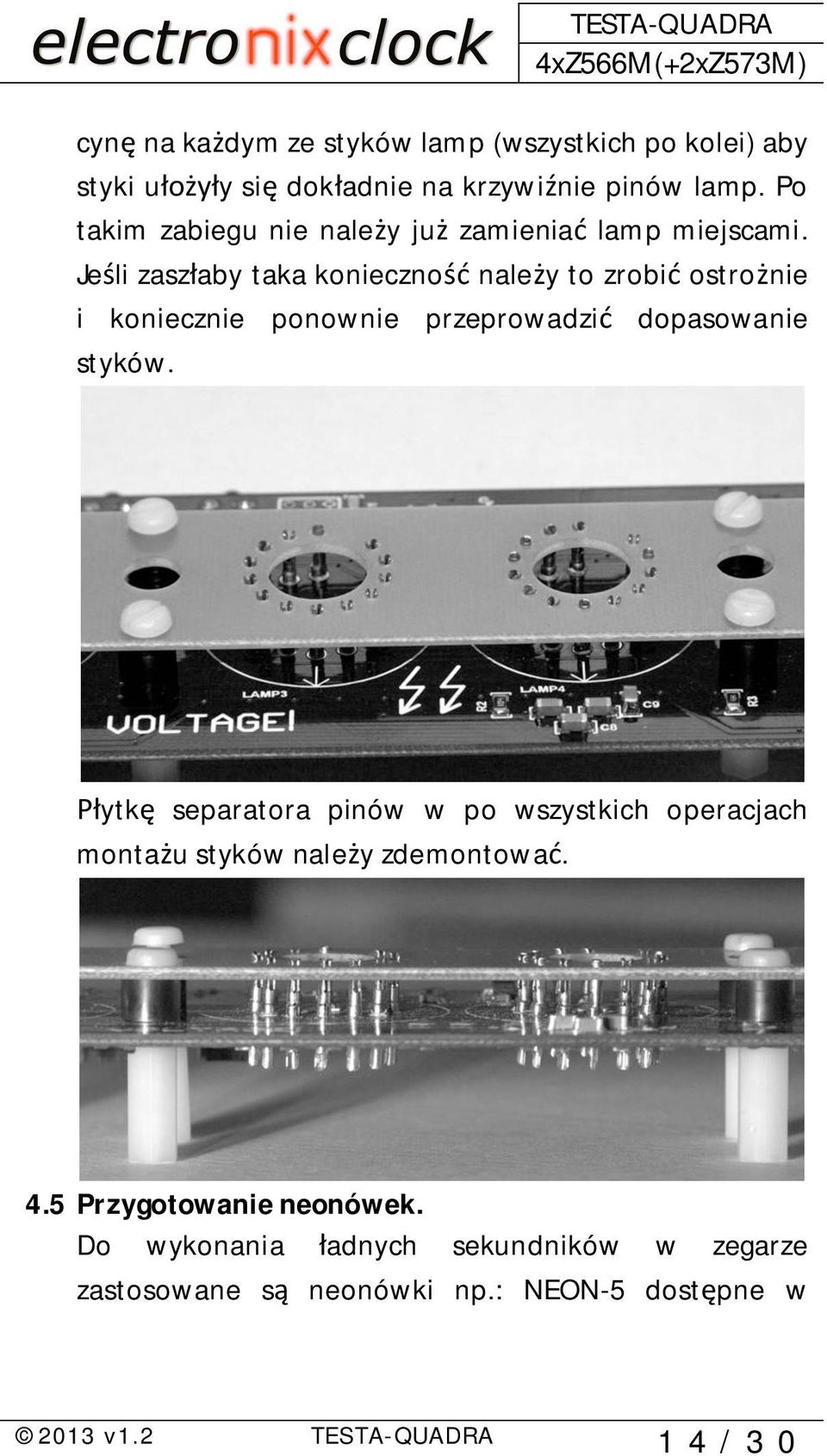

14 cyn na ka dym ze styków lamp (wszystkich po kolei) aby styki u y si dok adnie na krzywi nie pinów lamp. Po takim zabiegu nie nale y ju zamienia lamp miejscami. Je li zasz aby taka konieczno nale y to zrobi ostro nie i koniecznie ponownie przeprowadzi dopasowanie styków. ytk separatora pinów w po wszystkich operacjach monta u styków nale y zdemontowa. 4.5 Przygotowanie neonówek. Do wykonania adnych sekundników w zegarze zastosowane s neonówki np.: NEON-5 dost pne w 2013 v1.2 TESTA-QUADRA 14/30

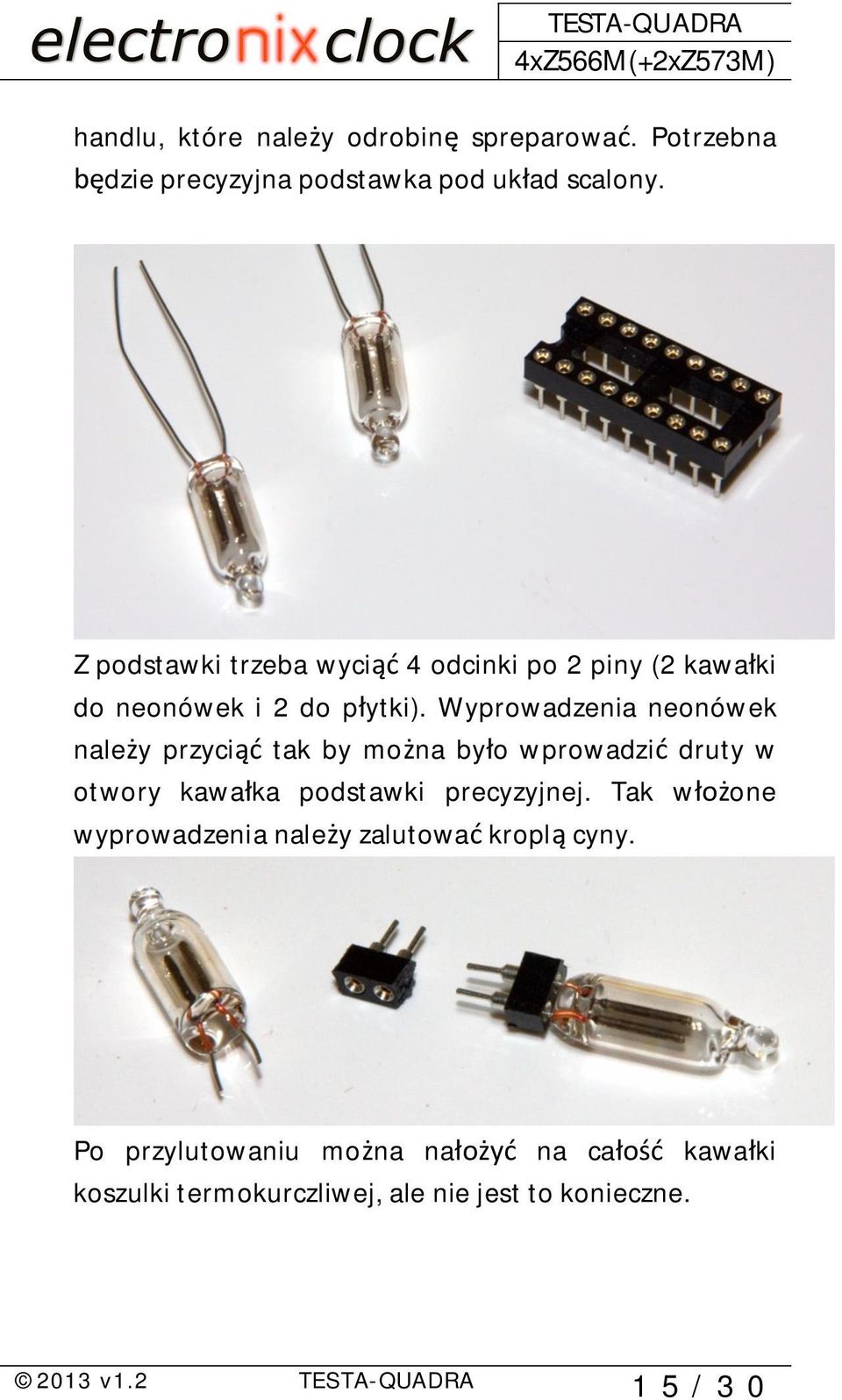

15 handlu, które nale y odrobin spreparowa. Potrzebna dzie precyzyjna podstawka pod uk ad scalony. Z podstawki trzeba wyci 4 odcinki po 2 piny (2 kawa ki do neonówek i 2 do p ytki). Wyprowadzenia neonówek nale y przyci tak by mo na by o wprowadzi druty w otwory kawa ka podstawki precyzyjnej. Tak w one wyprowadzenia nale y zalutowa kropl cyny. Po przylutowaniu mo na na na ca kawa ki koszulki termokurczliwej, ale nie jest to konieczne v1.2 TESTA-QUADRA 15/30

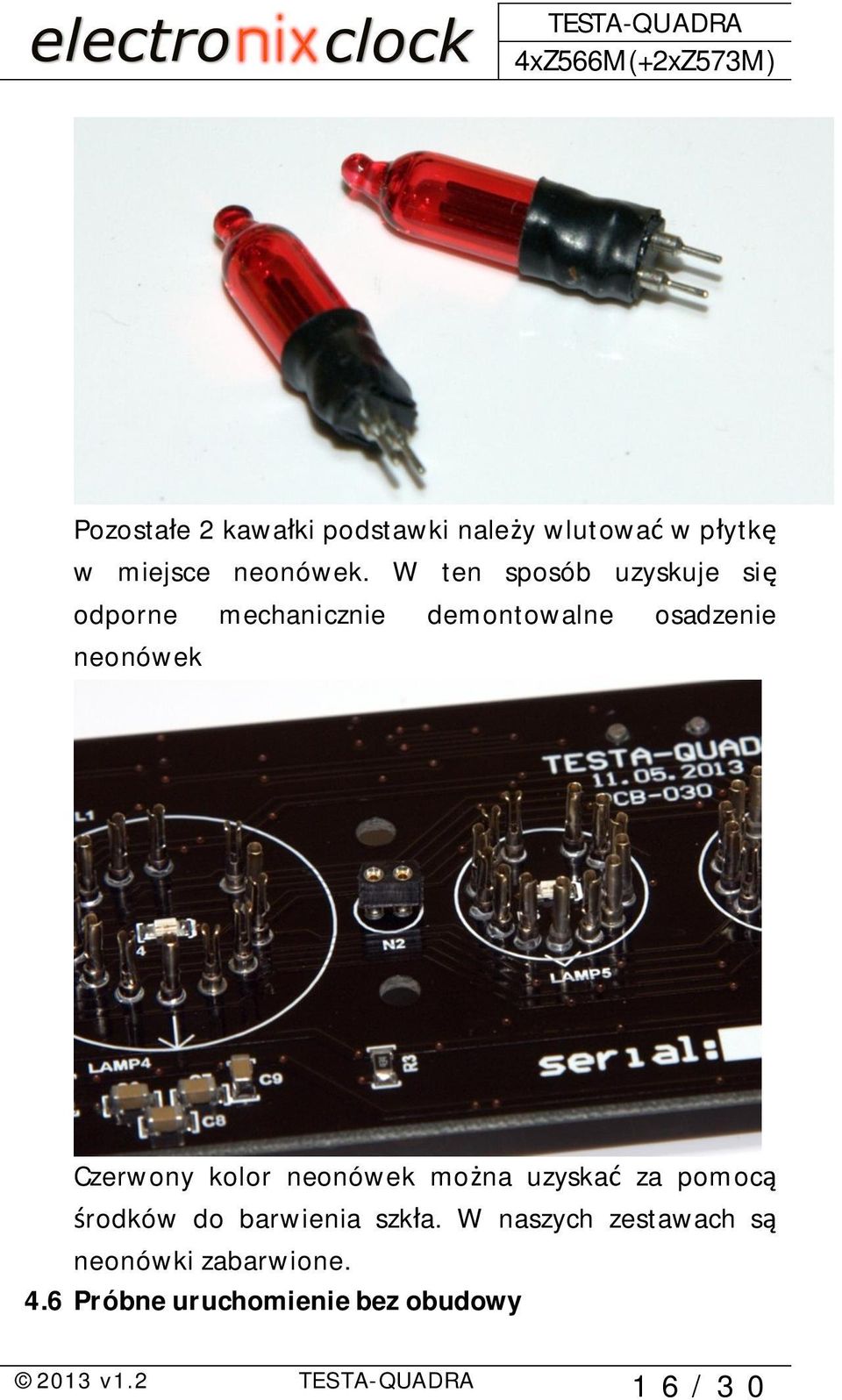

16 Pozosta e 2 kawa ki podstawki nale y wlutowa w p ytk w miejsce neonówek. W ten sposób uzyskuje si odporne mechanicznie demontowalne osadzenie neonówek Czerwony kolor neonówek mo na uzyska za pomoc rodków do barwienia szk a. W naszych zestawach s neonówki zabarwione. 4.6 Próbne uruchomienie bez obudowy 2013 v1.2 TESTA-QUADRA 16/30

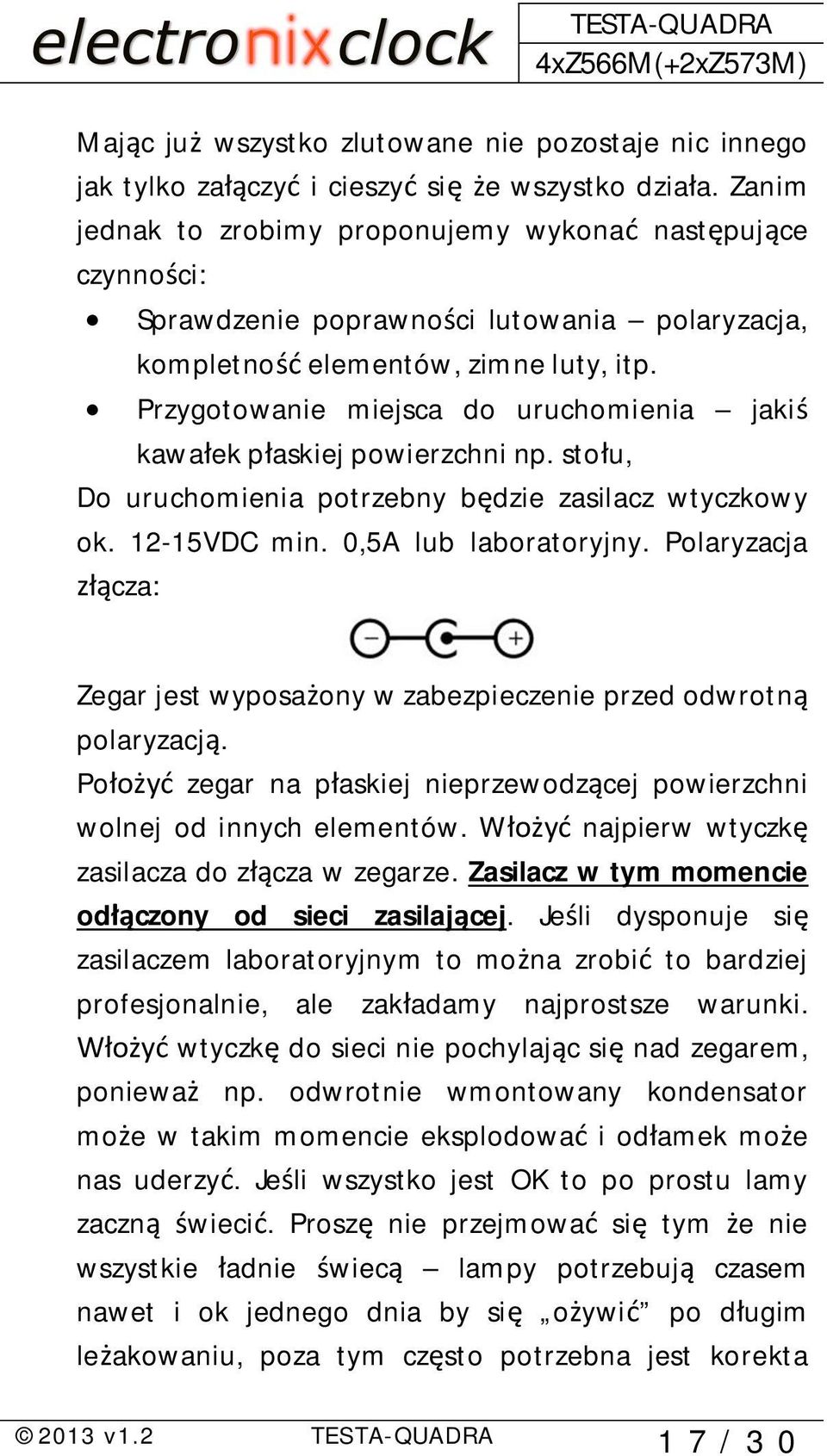

17 Maj c ju wszystko zlutowane nie pozostaje nic innego jak tylko za czy i cieszy si e wszystko dzia a. Zanim jednak to zrobimy proponujemy wykona nast puj ce czynno ci: Sprawdzenie poprawno ci lutowania polaryzacja, kompletno elementów, zimne luty, itp. Przygotowanie miejsca do uruchomienia jaki kawa ek p askiej powierzchni np. sto u, Do uruchomienia potrzebny b dzie zasilacz wtyczkowy ok VDC min. 0,5A lub laboratoryjny. Polaryzacja cza: Zegar jest wyposa ony w zabezpieczenie przed odwrotn polaryzacj. Po zegar na p askiej nieprzewodz cej powierzchni wolnej od innych elementów. W najpierw wtyczk zasilacza do z cza w zegarze. Zasilacz w tym momencie od czony od sieci zasilaj cej. Je li dysponuje si zasilaczem laboratoryjnym to mo na zrobi to bardziej profesjonalnie, ale zak adamy najprostsze warunki. wtyczk do sieci nie pochylaj c si nad zegarem, poniewa np. odwrotnie wmontowany kondensator mo e w takim momencie eksplodowa i od amek mo e nas uderzy. Je li wszystko jest OK to po prostu lamy zaczn wieci. Prosz nie przejmowa si tym e nie wszystkie adnie wiec lampy potrzebuj czasem nawet i ok jednego dnia by si o ywi po d ugim le akowaniu, poza tym cz sto potrzebna jest korekta 2013 v1.2 TESTA-QUADRA 17/30

18 napi na lampach, któr wykonuje si z menu ustawie. Je li lampy wiec to mo emy uzna uruchomienie za zako czone. Tu w zale no ci od sposobu lutowania i ilo ci topnika, rodzaju cyny itp. mo e okaza si potrzebne umycie p ytek. Mo na to zrobi w myjce ultrad wi kowej, ale w zupe no ci wystarczy mycie dzelkiem w pojemniku z denaturatem lub izopropanolem, wskazane jest przep ukanie p ytki po wyj ciu z k pieli czystym alkoholem tego samego typu co yty do mycia by unikn zacieków. Buzzer nale y do mycia pozostawi zaklejony. UWAGA!!! W zegarze wyst puje napi cie ok 200V co mo e by niebezpieczne. Napi cie to jest separowane od sieci zasilaj cej i ma ma wydajno pr dow, ale wystarczy by dokona ma ego szoku w spotkaniu z elektryczno ci, co w skrajnym przypadku mo e spowodowa niebezpiecze stwo dla zdrowia lub zegara, który mo e np. zosta odrzucony przy takim pora eniu. 4.7 Monta obudowy Przygotowanie desek elementów metalowych Obudowa jest dostarczona w postaci detali przygotowanych do zmontowania. Elementy drewniane wykonane s z d bu do odpornego drewna, ale mimo to wymagaj jakiego zabezpieczenia by by y odporne na czynniki rodowiskowe i dotyk. W kompletnych zegarach ywamy do tego celu wosku, który nadaje bardziej klasyczny charakter obudowie, ale wybór u ytego rodka 2013 v1.2 TESTA-QUADRA 18/30

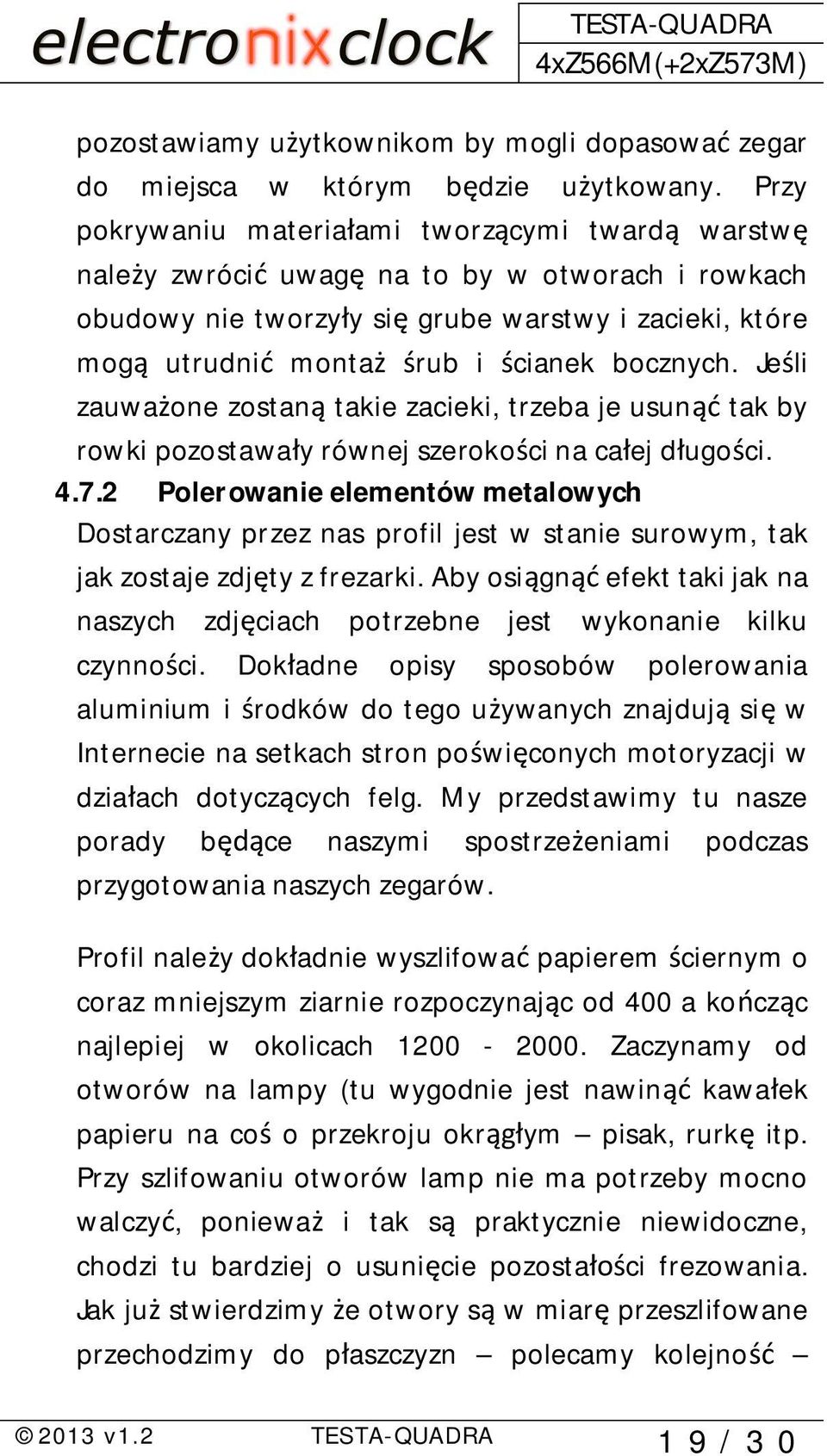

19 pozostawiamy u ytkownikom by mogli dopasowa zegar do miejsca w którym b dzie u ytkowany. Przy pokrywaniu materia ami tworz cymi tward warstw nale y zwróci uwag na to by w otworach i rowkach obudowy nie tworzy y si grube warstwy i zacieki, które mog utrudni monta rub i cianek bocznych. Je li zauwa one zostan takie zacieki, trzeba je usun tak by rowki pozostawa y równej szeroko ci na ca ej d ugo ci Polerowanie elementów metalowych Dostarczany przez nas profil jest w stanie surowym, tak jak zostaje zdj ty z frezarki. Aby osi gn efekt taki jak na naszych zdj ciach potrzebne jest wykonanie kilku czynno ci. Dok adne opisy sposobów polerowania aluminium i rodków do tego u ywanych znajduj si w Internecie na setkach stron po wi conych motoryzacji w dzia ach dotycz cych felg. My przedstawimy tu nasze porady b ce naszymi spostrze eniami podczas przygotowania naszych zegarów. Profil nale y dok adnie wyszlifowa papierem ciernym o coraz mniejszym ziarnie rozpoczynaj c od 400 a ko cz c najlepiej w okolicach Zaczynamy od otworów na lampy (tu wygodnie jest nawin kawa ek papieru na co o przekroju okr ym pisak, rurk itp. Przy szlifowaniu otworów lamp nie ma potrzeby mocno walczy, poniewa i tak s praktycznie niewidoczne, chodzi tu bardziej o usuni cie pozosta ci frezowania. Jak ju stwierdzimy e otwory s w miar przeszlifowane przechodzimy do p aszczyzn polecamy kolejno 2013 v1.2 TESTA-QUADRA 19/30

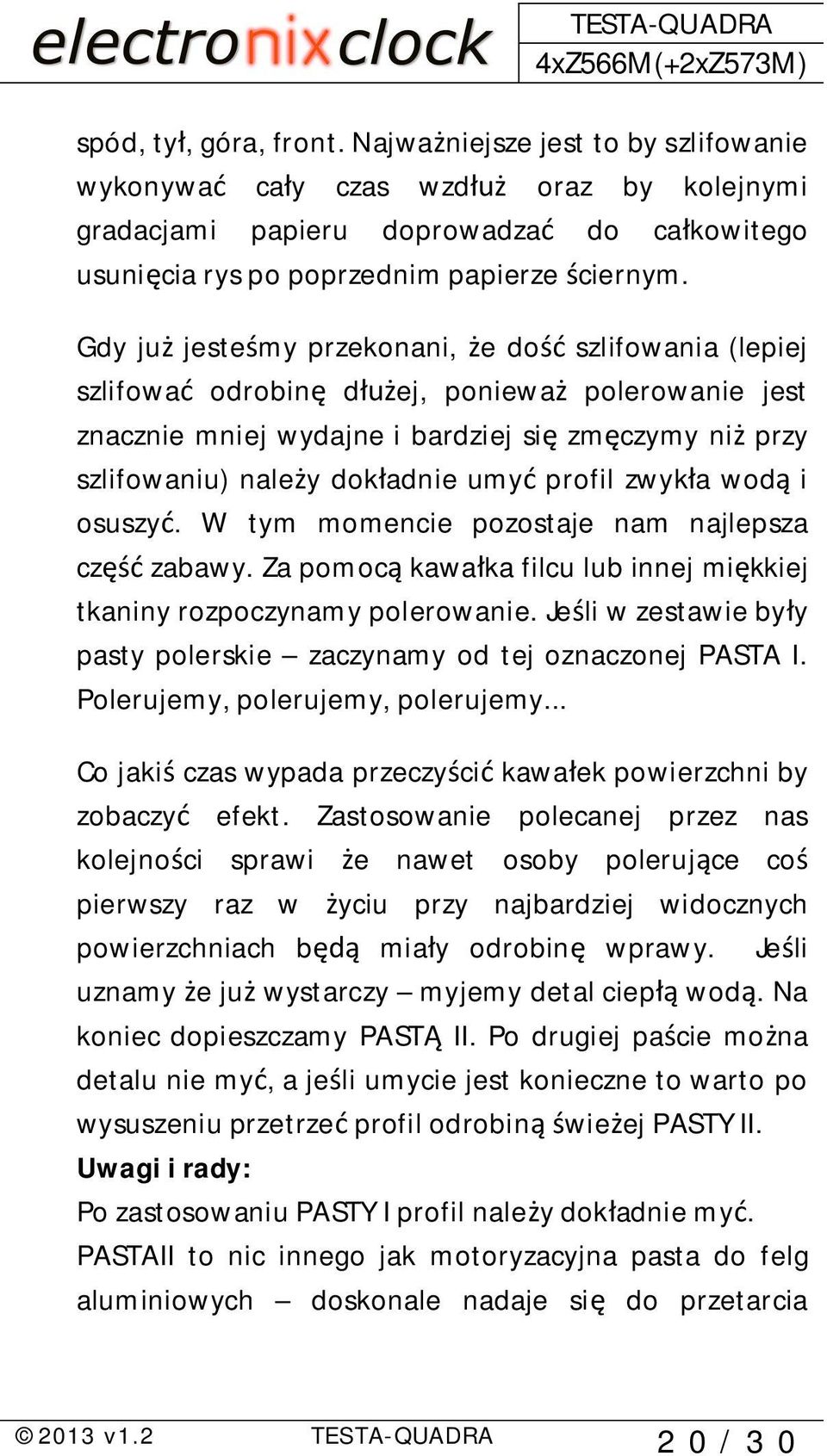

20 spód, ty, góra, front. Najwa niejsze jest to by szlifowanie wykonywa ca y czas wzd oraz by kolejnymi gradacjami papieru doprowadza do ca kowitego usuni cia rys po poprzednim papierze ciernym. Gdy ju jeste my przekonani, e do szlifowania (lepiej szlifowa odrobin d ej, poniewa polerowanie jest znacznie mniej wydajne i bardziej si zm czymy ni przy szlifowaniu) nale y dok adnie umy profil zwyk a wod i osuszy. W tym momencie pozostaje nam najlepsza cz zabawy. Za pomoc kawa ka filcu lub innej mi kkiej tkaniny rozpoczynamy polerowanie. Je li w zestawie by y pasty polerskie zaczynamy od tej oznaczonej PASTA I. Polerujemy, polerujemy, polerujemy... Co jaki czas wypada przeczy ci kawa ek powierzchni by zobaczy efekt. Zastosowanie polecanej przez nas kolejno ci sprawi e nawet osoby poleruj ce co pierwszy raz w yciu przy najbardziej widocznych powierzchniach b mia y odrobin wprawy. Je li uznamy e ju wystarczy myjemy detal ciep wod. Na koniec dopieszczamy PAST II. Po drugiej pa cie mo na detalu nie my, a je li umycie jest konieczne to warto po wysuszeniu przetrze profil odrobin wie ej PASTY II. Uwagi i rady: Po zastosowaniu PASTY I profil nale y dok adnie my. PASTAII to nic innego jak motoryzacyjna pasta do felg aluminiowych doskonale nadaje si do przetarcia 2013 v1.2 TESTA-QUADRA 20/30

21 konserwacyjnego profilu, by pozby si odcisków palców itp. Wypolerowane dobrze aluminium jest bardzo odporne na korozje i utlenianie, tak e nie ma potrzeby my le o jakimkolwiek zabezpieczaniu wypolerowanej powierzchni. Bardzo ciekawy efekt ko cowego polerowania mo na uzyska pozostawiaj c adnie wykonane rysy papierem ciernym o gradacji ok. 100 nie dbaj c o to by kolejnymi papierami je usun. Stworz one pi kna faktur drobnych rysek na powierzchni aluminium. Najwa niejsze to by rysy te wykona równomiernie na ca ej powierzchni równolegle do d szych kraw dzi. Je li nast pi za amanie efektem prosz odpocz, profil nawet wypolerowany mo na od nowa szlifowa i ca a procedur powtórzy kilkukrotnie. Je li ju ca y zamieni si w py prosimy o kontakt pode lemy kolejny, bo wiemy ze efekt wypolerowanego aluminium jest nieporównywalny do zwyk ej stali kwasoodpornej czy powierzchni chromowanych. Kompletne zegar s wyka czane na wysoki po ysk za pomoc pasty polerskiej, ale równie dobrze prezentuje si szczotkowane wyko czenie Finalny monta Obudowa typu deski Po samodzielnym wyko czeniu desek do dolnej deski nale y przyklei etykiet (klej typu super glue ) i nó ki silikonowe (samoprzylepne) v1.2 TESTA-QUADRA 21/30

22 Nast pnie na p askiej, czystej i nie powoduj cej zarysowa powierzchni po górn desk obudowy. Na widoczne wystaj ce ko ki gwintowane M3 nale y na przelotowe dystanse o d ugo ci 3mm. Delikatnie na zmontowan p ytk na ko ki M3 wprowadzaj c ostro nie styki w otwory w desce. Je li wszystko wejdzie bezproblemowo nale y na wystaj ce gwintowane ko ki nakr ci plastikowe sze ciok tne dystanse o d ugo ci 12mm. Nast pnie umie ci cianki obudowy w wyfrezowanych rowkach. Na delikatnie doln desk i spowodowa by cianki wskoczy y w swoje miejsce. Ostatecznie wkr ci 8 ma ych wkr tów M3 i zegar mamy 2013 v1.2 TESTA-QUADRA 22/30

23 zamontowany w obudowie. Dok adny uk ad elementów mechanicznych przedstawia poni szy rysunek. Pozostaje w delikatnie lampy, w czy i 2013 v1.2 TESTA-QUADRA 23/30

24 cieszy si pi knym lampowym czasem v1.2 TESTA-QUADRA 24/30

25 Obudowa typu profil Po samodzielnym wyko czeniu elementów przechodzimy do finalnego monta u. Najpierw nale y przygotowa odpowiednio p ytk PCB. Za pomoc dostarczonych elementów cznych nale y zamocowa do niej separator pinów. Nast pne prace nale y wykonywa na p askiej, czystej i nie powoduj cej zarysowa powierzchni. W pierwszej 2013 v1.2 TESTA-QUADRA 25/30

26 kolejno ci wewn trz profilu nale y umie ci klawisze przycisków. Powinny wskoczy g adko na swoje miejsce. Nast pnie wcze niej przygotowan p ytk, uzbrojon w separator pinów nale y wsun do wn trza profilu i przykr ci rubkami. Klawisze przycisków zostan zablokowane przed wypadni ciem. Boki nale y nasun na profil i zafiksowa rubkami. Na podfrezowania trzeba naklei silikonowe nó ki. Tabliczk znamionow nale y wklei klejem, np. typu super glue. Sprawdzi czy wszystkie rubki dokr cone i zegar mamy zamontowany w obudowie. Dok adny uk ad elementów mechanicznych przedstawia poni szy rysunek v1.2 TESTA-QUADRA 26/30

27 2013 v1.2 TESTA-QUADRA 27/30

28 Pozostaje w delikatnie lampy, w czy i TESTA-QUADRA cieszy si pi knym lampowym czasem. 5. Rozwi zywanie problemów 5.1 Problemy lutowaniem. Poza lutowaniem pinów do lamp w zegarze nie ma adnych trudnych i niezwyk ych sposobów lutowania elementów. Mamy nadziej, e nasi odbiorcy bez problemu poradz sobie z monta em zegara. W sieci jest pe no materia ów, filmów instrukta owych itp. pozwalaj cych na zdobycie wiedzy zwi zanej z 2013 v1.2 TESTA-QUADRA 28/30

29 lutowaniem elementów SMD. Je li jednak wyst pi problemy z monta em, uruchomieniem itp. to oczywi cie pozostajemy do dyspozycji. Mamy nadziej e ka dy zestaw, p ytka itp. wysy any przez nas pozwoli na ywienie kolejnych lamp NIXIE. 5.2 Aktualizacja oprogramowania W zwi zku z ci ym rozwojem naszych konstrukcji wynikaj cym z naszych spostrze jak i sugestii odbiorców co pewien czas b dziemy publikowa na naszej stronie wsady do procesora pozwalaj ce wgra do istniej cego zegara wersj programu zawieraj wszystkie nowinki. Do wykonania aktualizacji oprogramowania poza samym programem potrzebny dzie programator do procesorów AVR bardzo popularny i tani, ogólnie dost pny sprz t oraz komputer z programem do programowania tak e pe no w sieci darmowych programów tego typu. My ze swojej strony oczywi cie mo emy zaproponowa programator naszej konstrukcji doskonale wspó pracuj cy z wi kszo ci programów do wgrywania programów do procesorów AVR. Czasem mo e wyst powa konieczno zmiany warto ci elementów wtedy do programu do czymy instrukcje co nale y zrobi i w razie potrzeby dostarczamy potrzebne elementy. 6. Gwarancja Dostarczone cz ci s obj te gwarancj. Producent nie bierze natomiast odpowiedzialno ci za monta uk adu. Okres gwarancji wynosi 1 rok od daty sprzeda y v1.2 TESTA-QUADRA 29/30

30 7. Producent TESTA-QUADRA ul. Wyszy skiego G owno NIP: REGON: electronix@testa-quadra.pl Wyprodukowano w Polsce Wszystkie prawa zastrze one 2013 v1.2 TESTA-QUADRA 30/30
