1 Instrukcja monta u zegara PL 2013

2 Spis tre ci: Spis tre ci: Wst p Zawarto zestawu Niezb dne narz dzia Monta u i uruchomienia Rozwi zywanie problemów Gwarancja Producent v1.0 TESTA-QUADRA 2/18

3 1. Wst Dzi kujemy za zakup zestawu do samodzielnego monta u zegara electronixclock. Niniejsza instrukcja poka e jak zmontowa i uruchomi zegar w poprawny i bezpieczny sposób. Dope nili my wszelkich stara, aby jego monta sprawi wiele przyjemno ci, a efekt cieszy oko przez d ugi czas. W razie jakichkolwiek pyta, czy uwag prosimy zg asza pod adres electronix@tetsaquadra.pl. Chc c pozna szczegó y techniczne budowy zegara odwied stron internetow projektu: 2. Zawarto zestawu W zale no ci od zakupionej wersji zestawu do monta u w jego sk ad wchodz : ytka drukowana (2szt.) z wlutowanym i zaprogramowanym procesorem. Na p ytce wlutowany jest w profesjonalny sposób procesor zawieraj cy program zegara. Taka metoda kompletacji pozwala na unikni cie problemów przy lutowaniu procesora w sytuacjach gdy nie dysponuje si odpowiednim sprz tem, b nie jest si pewnym swoich mo liwo ci w zakresie lutowania obudów QFP v1.0 TESTA-QUADRA 3/18

4 Zestaw elementów elektronicznych. Elementy na naszej tekturce s pogrupowane warto ciami i oznaczone desygnatorami tak by maksymalnie u atwi monta i unikn ewentualnych pomy ek. Kilka elementów, które nie nadaj si do przyklejenia (styki, neonówki) znajduj si w za czonej torebce. Zestaw obudowy wraz z elementami mechanicznymi. W sk ad zestawu wchodz widoczne cz ci obudowy oraz wszystkie niezb dne elementy do mechanicznego po czenia i zabudowania zmontowanych p ytek. Sk ad zestawu: drewniane deski dolna z otworami i górna z gwintowanymi ko kami surowe lub bejcowane na kolor d b rustykalny elementy w zale no ci od upodobania mog wymaga malowania, woskowania, olejowania itp. wyci te laserowo PLEXY pokryte foli zabezpieczaj przed porysowaniem silikonowe nó ki wszystkie rubki, wsporniki, dystanse itp. etykieta 2013 v1.0 TESTA-QUADRA 4/18

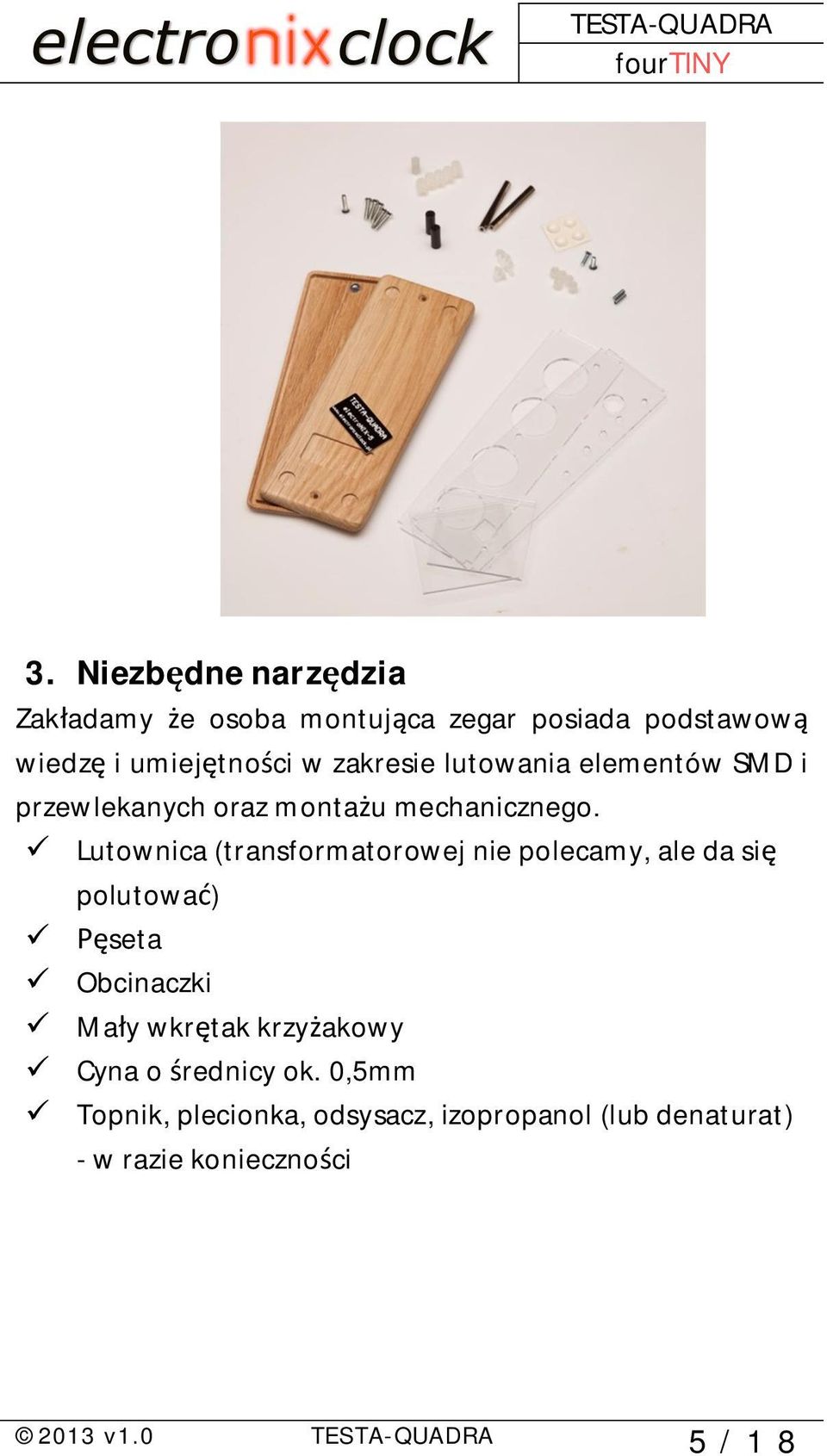

5 3. Niezb dne narz dzia Zak adamy e osoba montuj ca zegar posiada podstawow wiedz i umiej tno ci w zakresie lutowania elementów SMD i przewlekanych oraz monta u mechanicznego. Lutownica (transformatorowej nie polecamy, ale da si polutowa ) seta Obcinaczki Ma y wkr tak krzy akowy Cyna o rednicy ok. 0,5mm Topnik, plecionka, odsysacz, izopropanol (lub denaturat) - w razie konieczno ci 2013 v1.0 TESTA-QUADRA 5/18

6 4. Monta uruchomienia 4.1 Monta elementów SMD Rozpocz od elementów najmniejszych. Na p ytce z procesorem nale y wlutowa elementy zgodnie z za czonym schematem lub oznaczeniami na tekturce. Najlepiej rozpocz monta od elementów najmniejszych rezystorów i kondensatorów ceramicznych, a potem wi ksze kondensatory. Nale y zwróci szczególn uwag przy monta u rezonatora kwarcowego Y1 poniewa posiada on pola kontaktowe od spodu niedost pne z boku. Niedolutowanie tego elementu najcz ciej objawi si tym e zegar b dzie wy wietla cyfry, ale nie b dzie odlicza czasu. Przy lutowaniu lutownic elementów U1 i Q50 nale y najpierw przylutowa du y pad (wymaga do d ugiego podgrzewania) a potem pozosta e wyprowadzenia. Przy lutowaniu diod i kondensatorów elektrolitycznych nale y zwróci uwag na polaryzacj. 4.2 Monta elementów przewlekanych Na tej samej p ytce po wlutowaniu elementów SMD nale y wlutowa elementy przewlekane. Kondensator C7 nale y wlutowa na le co. Element wiat oczu y D25 nale y zamontowa skierowuj c na zewn trz p ytki, ci ciem na obudowie w kierunku superkondensatora. cza JP1 do programowania zasadniczo nie trzeba montowa. Podczas aktualizacji oprogramowania wystarczy na czas samego programowania w goldpin 2x6 w z cze JP1 i przytrzyma na czas programowania. Z cza P1, P2, P3, P4 najlepiej 2013 v1.0 TESTA-QUADRA 6/18

7 montowa z za onymi dystansami 12mm pomi dzy ytkami (zak adaj c u ycie naszej obudowy). Z cze zasilaj ce ZAS nale y wlutowa z ma ym dystansem do ytki. Mo na skorzysta z tylnej cianki obudowy z przykr conymi dystansami 6mm jako szablon. Prosz tylko nie zniszczy PLEXY, najlepiej pozostawi ja z foli ochronn podczas tej operacji. T sam metod proponujemy podczas monta u przycisków S1, S2, S3. Wyprowadzenia elementów przewlekanych po lutowaniu przycinamy obcinaczkami. 4.3 Monta styków lamp neonówek Piny nale y odpowiednio spreparowa obcinaj c skrzyde ka (te do zaciskania na przewód) mo na zrobi nawet ostry szpic u atwi trafienie w otwór. Spreparowane piny trzeba za na lamp - rozci ciami do rodka wciskaj c je do samego ko ca v1.0 TESTA-QUADRA 7/18

8 Nast pnie trzeba w piny w otwory w p ytce - jak ulegn pokrzywieniu przy przycinaniu to b dzie trzeba troszk ponagina, ale jak wskocz to ju same si u. Nie nale y walczy z dociskaniem za mocno bo piny nie dojd do przet ocze, ale ustawi si tak by wypustka coko u lampy by a równo z p ytk v1.0 TESTA-QUADRA 8/18

9 Nast pnie wszystko mocujemy i podpieramy stabilnie (lub prosimy kogo o przytrzymanie p ytki). Odrobin cyny nale y delikatnie przylutowa od spodu miejsca styku pinów z otworami, tak by tylko odrobin z apa o. Je li lutowanie b dzie zbyt mocne to najprawdopodobniej kulka cyny na ko cu pinu lampy zlutuje z pinem i wtedy trzeba to rozklei plecionka, odsysacz, a najlepiej strz sn cyn. Lampa nadal b dzie OK, je li zobaczymy drucik elektrody wewn trz pinu to nale y po prostu przylutowa robi c podobn kulk cyny jak w s siednich pinach. Lampy LC-516 s pancerne wi c trudno je uszkodzi. Jak ju zostan przy apane wszystkie 11 pinów nale y wycofa lamp do po owy d ugo ci pinów. Tu trzeba zachowa ostro no, bo trzeba u si y, a wsz dzie s ostre kraw dzie. Jak oka e si, e jaki pin si nie trzyma to nale y go po prostu zsun do równej wysoko ci i przy apa od spodu ponownie. Jak ju lampa jest wysuni do po owy, to trzeba obci na asko wystaj ce ko cówki pinów v1.0 TESTA-QUADRA 9/18

10 Je li lampa jest nieruchoma (wi kszo pinów trzyma) to nale y przej do dalszego lutowania. P ytk trzeba po na p askiej powierzchni i zalewa piny lutuj c od strony TOP. Tu chodzi o zalanie tylko zewn trznej strony w otworze, wn trze ma zosta puste. Efekt taki najlepiej uzyska oddalaj c grot lutownicy dok adnie w chwili gdy cyna zaczyna by wci gana przez otwór. Lepiej za s abo ni za mocno bo szybciej poprawia si pin który wypada ni zalany). Widok prawid owo zalanego pinu na zdj ciu. Czynno powtórzy dla pozosta ych lamp. Przy monta u styków nale y wykaza odrobin cierpliwo ci i ostro no ci, poniewa nerwowe zachowania mog doprowadzi do skalecze i to do bolesnych bo wszystkie kraw dzie pinów s bardzo ostre! Wierzymy, e wszystkim uda si to zadanie wykona, a dotychczasowe zdj cia jakie otrzymali my od osób sk adaj cych zegarki dowodz, e nie jest to a taki problem. Neonówki montujemy przewleczone przez czarne dystanse wsporniki lekko naci gaj c wyprowadzenia 2013 v1.0 TESTA-QUADRA 10/18

11 tak by neonówki trzyma y si prosto i stabilnie (najlepiej przy apa wyprowadzenia kropl cyny a potem pomagaj c sobie p set poprawiamy lutowanie lekko naci gaj c wyprowadzenia). 4.4 Próbne uruchomienie bez obudowy Maj c ju wszystko zlutowane nie pozostaje nic innego jak tylko za czy i cieszy si e wszystko dzia a. Zanim jednak to zrobimy proponujemy wykona nast puj ce czynno ci: Sprawdzenie poprawno ci lutowania polaryzacja, kompletno elementów, zimne luty, itp. Przygotowanie miejsca do uruchomienia jaki kawa ek p askiej powierzchni np. sto u, Do uruchomienia potrzebny b dzie zasilacz wtyczkowy ok VDC min. 0,5A lub laboratoryjny. Polaryzacja cza: Zegar jest wyposa ony w zabezpieczenie przed odwrotn polaryzacj. Po zamontowaniu lamp nale y po czy p ytki wtykaj c goldpiny w odpowiadaj ce gniazda. Po zegar na askiej nieprzewodz cej powierzchni wolnej od innych 2013 v1.0 TESTA-QUADRA 11/18

12 elementów. W najpierw wtyczk zasilacza do z cza w zegarze. Zasilacz w tym momencie od czony od sieci zasilaj cej. Je li dysponuje si zasilaczem laboratoryjnym to mo na zrobi to bardziej profesjonalnie, ale zak adamy najprostsze warunki. W wtyczk do sieci nie pochylaj c si nad zegarem, poniewa np. odwrotnie wmontowany kondensator mo e w takim momencie eksplodowa i od amek mo e nas uderzy. Je li wszystko jest OK to po prostu lamy zaczn wieci. Prosz nie przejmowa si tym e nie wszystkie adnie wiec lampy potrzebuj czasem nawet i ok jednego dnia by si o ywi po d ugim le akowaniu, poza tym cz sto potrzebna jest korekta napi na lampach, któr wykonuje si z menu ustawie. Je li lampy wiec to mo emy uzna uruchomienie za zako czone. Tu w zale no ci od sposobu lutowania i ilo ci topnika, rodzaju cyny itp. mo e okaza si potrzebne umycie p ytek. Mo na to zrobi w myjce ultrad wi kowej, ale w zupe no ci wystarczy mycie p dzelkiem w pojemniku z denaturatem lub izopropanolem, wskazane jest przep ukanie p ytki po wyj ciu z k pieli czystym alkoholem tego samego typu co u yty do mycia by unikn zacieków. Buzzer nale y do mycia pozostawi zaklejony. UWAGA!!! W zegarze wyst puje napi cie ok 200V co mo e by niebezpieczne. Napi cie to jest separowane od sieci zasilaj cej i ma ma wydajno pr dow, ale wystarczy by dokona ma ego szoku w spotkaniu z elektryczno ci, co w skrajnym przypadku mo e 2013 v1.0 TESTA-QUADRA 12/18

13 spowodowa niebezpiecze stwo dla zdrowia lub zegara, który mo e np. zosta odrzucony przy takim pora eniu. 4.5 Monta obudowy Przygotowanie desek Obudowa jest dostarczona w postaci detali przygotowanych do zmontowania. Deski wykonane s z bu do odpornego drewna, ale mimo to wymagaj jakiego zabezpieczenia by by y odporne na czynniki rodowiskowe i dotyk. W kompletnych zegarach ywamy do tego celu wosku, który nadaje bardziej klasyczny charakter obudowie, ale wybór u ytego rodka pozostawiamy u ytkownikom by mogli dopasowa zegar do miejsca w którym b dzie u ytkowany. Przy pokrywaniu materia ami tworz cymi tward warstw nale y zwróci uwag na to by w rowkach obudowy nie tworzy y si grube warstwy i zacieki, które mog utrudni monta cianek bocznych. Je li zauwa one zostan takie zacieki, trzeba je usun tak by rowki pozostawa y równej szeroko ci na ca ej d ugo ci. Do dolnej deski nale y przyklei etykiet i nó ki silikonowe. W górn nale y wkr ci gwintowane ko ki M3 o ile s dostarczone luzem. Je li s w deskach nie nale y ich wykr ca v1.0 TESTA-QUADRA 13/18

14 Z elementów z PLEXY nale y bezpo rednio przed ostatecznym monta em usun foli zabezpieczaj. W tylnej ciance mo na wykona ma e fazy pod wkr ty M3 z bami sto kowymi, jakie s w zestawie. Nie wykonujemy tego, by umo liwi zastosowanie innych wkr tów (mosi nych, czernionych itp.) z innym rodzajem ba v1.0 TESTA-QUADRA 14/18

15 4.5.2 Finalny monta Sk adanie zegara nale y rozpocz od tylnej cianki. Najpierw trzeba usun foli zabezpieczaj ze strony wewn trznej. Przewlec nale y 6 d szych wkr tów M3 z dostarczonego zestawu (lub w asnych o podobnej ugo ci wkr ty s widoczne z zewn trz z ty u zegara) i nakr ci na nie 6 plastikowych sze ciok tnych dystansów. Nast pnie na na wystaj ce gwinty ytk elektroniki. P ytk przykr ci przy pomocy dystansów 12mm. Zamontowa p ytk z lampami dbaj c by goldpiny trafi y w swoje miejsca w gniazdach. Ca skr ci przy pomocy 6 plastikowych wkr tów M3. W tej chwili mamy zmontowany modu zegara z tyln ciank gotowy do umieszczenia w obudowie. Desk górn nale y po nierysuj cej powierzchni. Wkr ci 2 metalowe sze ciok tne dystanse. Nie stosowa du ej si y do dokr cania! Na lampy na przedni ciank z PLEXY po wcze niejszym usuni ciu 2013 v1.0 TESTA-QUADRA 15/18

16 folii zabezpieczaj cej. Taki podzespó w w rowki deski górnej (z cze zasilaj ce na górze). Je li co pr y to prawdopodobnie trzeba mocniej wsun lampy. Je li wszystko jest OK to nale y do boczne cianki i za doln desk tak by PLEXY wskoczy y w rowki. Je li to nast pi w to pozostaje wkr cenie 2 ma ych wkr tów M3 w otwory w desce (mo e by konieczne lekkie nagi cie lub przesuni cie deski dolnej) i zegar gotowy! 2013 v1.0 TESTA-QUADRA 16/18

17 Nie pozostaje nic innego jak w czy, ustawi i cieszy si LAMPOWYM CZASEM! 5. Rozwi zywanie problemów 5.1 Problemy lutowaniem. Poza lutowaniem pinów do lamp w zegarze nie ma adnych trudnych i niezwyk ych sposobów lutowania elementów. Mamy nadziej, e nasi odbiorcy bez problemu poradz sobie z monta em zegara. W sieci jest pe no materia ów, filmów instrukta owych itp. pozwalaj cych na zdobycie wiedzy zwi zanej z lutowaniem elementów SMD. Je li jednak wyst pi problemy z monta em, uruchomieniem itp. to oczywi cie pozostajemy do dyspozycji. Mamy nadziej e ka dy zestaw, p ytka itp. wysy any przez nas pozwoli na ywienie kolejnych lamp NIXIE. 5.2 Aktualizacja oprogramowania W zwi zku z ci ym rozwojem naszych konstrukcji wynikaj cym z naszych spostrze jak i sugestii odbiorców co pewien czas b dziemy publikowa na naszej stronie wsady do procesora pozwalaj ce wgra do istniej cego zegara wersj programu zawieraj wszystkie nowinki. Do wykonania aktualizacji oprogramowania poza samym programem potrzebny dzie programator do procesorów AVR bardzo popularny i tani, ogólnie dost pny sprz t oraz komputer z programem do programowania tak e pe no w sieci darmowych programów tego typu. My ze swojej strony oczywi cie mo emy zaproponowa programator naszej 2013 v1.0 TESTA-QUADRA 17/18
