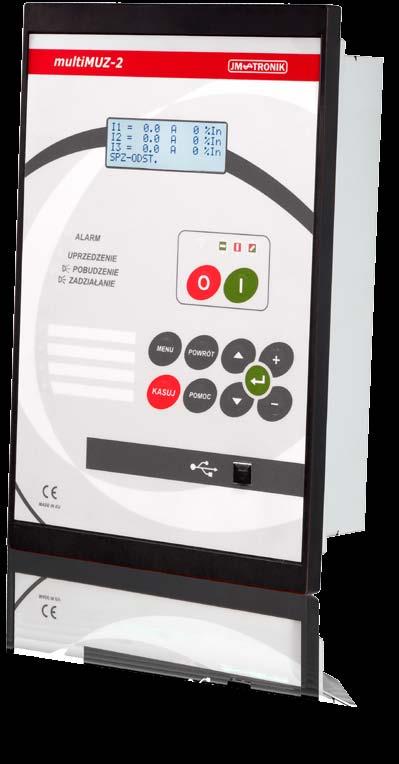

1 Cechy funkcjonalne MultiMUZ-2 jest wielofunkcyjnym cyfrowym zespołem zabezpieczeń integrującym funkcje zabezpieczeniowe, pomiarowe, sterowania, komunikacji oraz logiki programowalnej, przeznaczonym do stosowania w polach rozdzielczych SN, a także do ochrony pojedynczych urządzeń np. silników, transformatorów, baterii kondensatorów, itp. Zespół posiada wszystkie podstawowe zabezpieczenia i układy automatyki do obsługi pól średnich napięć oraz zabezpieczenia transformatora WN/SN. Zalety Bogate wyposażenie standardowe. Wspólna baza sprzętowa dla każdego rodzaju pola rozdzielni SN. Możliwość rezerwowania jednym zespołem wszystkich zabezpieczeń zabudowanych na obiekcie w ramach tej samej wersji sprzętowej. Możliwość dostosowania funkcji zespołu do szczególnych potrzeb użytkownika. Dwa niezależne banki nastaw zabezpieczeń. Programowalna logika użytkownika z intuicyjnym sposobem budowania układów logicznych. Współpraca z przekładnikami klasyczymi o znamionowych prądach wtórnych 1A lub 5A oraz napięciach wtórnych 100V lub 57,8V. Intuicyjna obsługa zespołu dzięki podświetlanemu wyświetlaczowi, czytelnej klawiaturze oraz ośmiu diodom sygnalizacyjnym. Licznik operacji łączeniowych ułatwiający diagnozowanie konieczności dokonywania konserwacji bądź wymiany aparatury łączeniowej. Funkcja POMOC ułatwiająca programowanie zabezpieczeń, automatyk. Rozbudowany system samokontroli zwiększający bezpieczeństwo pracy. Praca w dwóch trybach: użytkownik oraz administrator. Możliwość testowania wyjść oraz zabezpieczeń z wbudowanego wewnętrznego testera. Możliwość rozbudowy funkcjonalnej zespołu przez zastosowanie dodatkowych przystawek. Pomiary Prądy fazowe I1, I2, I3. Napięcia fazowe U1, U2, U3. Napięcia międzyprzewodowe U12, U23, U31. Składowa zerowa prądu Io (0-3,2 A). Składowa zerowa napięcia Uo. Moc: czynna i bierna. Energia: czynna Ec i bierna Eb dwukierunkowo. Cosφ lub sinφ. Admitancja Yo. Konduktancja Go oraz susceptancja Bo. Prąd płynący przez rezystor uziemiający. Prąd płynący przez dławik gaszący. Prąd wewnętrzny baterii kondensatorów. 4 pomiary analogowe w standardzie 4-20 ma (aktywne w polach silnikowych i transformatorowych). Częstotliwość f (tylko w PR). Kąt przesunięcia między składową zerową prądu, a napięcia. Wartość składowej zerowej dla zabezpieczenia kierunkowego. Rejestracja Rejestrator zakłóceń w o całkowitej pojemności 10 sekund z możliwością konfiguracji zapisu od 1 do 10 przebiegów. Rejestrator kryterialny zabezpieczeń ziemnozwarciowych. 200 zdarzeń w buforze kołowym z możliwością filtracji. wer

2 Wejścia / wyjścia / sygnalizacja Wyświetlacz LCD. 11-sto przyciskowa klawiatura. 8 diod sygnalizacyjnych w tym 4 programowalne. 12 programowalnych wejść optoizolowanych. 12 programowalnych wyjść przekaźnikowych (w tym 3 przeznaczone do sterowania wyłącznikiem). Dodatkowe 8 programowalnych wejść oraz 8 programowalnych wyjść z wykorzystaniem przystawki PIO. Komunikacja Port USB komunikacji lokalnej. Komunikacja zdalna pozwala na współpracę z systemem MUZnet zapewniającym pełną diagnostykę, analitykę i sterowanie stacjami rozdzielczymi poprzez łącze RS-485, sieć światłowodową lub Ethernet. Protokoły transmisji: ModBUS, IEC- 870, PofiBUS. Oprogramowanie inżynierskie megapro oraz oprogramowanie definiowania funkcji Loader. 1. zasilanie urządzenia, 2. zaciski wyjść przystawki PIO - opcja, 3. port serwisowy, 4. port komunikacji zdalnej, 5. zaciski wejść temperaturowych, 6. zaciski wyjść przekaźnikowych, 7. zaciski wejść dwustanowych, 8. zaciski wejść przystawki PIO - opcja, 9. zaciski wejść pomiarowych prądowych, 10. zaciski wejść pomiarowych napięciowych - opcja, 11. wyświetlacz LCD, 12. przyciski sterowania oraz LED stanu wyłącznika, 13. LEDy dedykowane, 14. LEDy dowolnie konfigurowalne, 15. przyciski obsługi, 16. port komunikacji lokalnej USB. 2

3 Automatyka Samoczynne Ponowne Załączenie - SPZ. Lokalna Rezerwa Wyłącznikowa - LRW. Automatyka Zabezpieczenia Szyn - ZS. Samoczynne Częstotliwościowe Odciążenie - SCO. Automatyka Wymuszenia Składowej Czynnej - AWSC. Przyspieszenie Działania Zabezpieczenia - PDZ. Automatyczne Załączenie Baterii Kondensatorów - AZBK. Zabezpieczenia Pole liniowe (odpływowe) Pole linii zasilającej Pole transformatora SN Pole pomiarowe Pole łącznika szyn Pole baterii kondensatorów Pole transformatora uziemiającego w sieci uziemionej przez rezystor Pole transformatora uziemiającego w sieci kompensowanej Pole silnikowe Pole silnikowe z zab. różnicowym Zabezpieczenia / Rodzaj pola LR LZ TR PR CR KR TU 0 TU SR SRR Zwarciowe (50) Przeciążeniowe niezależne (50) Przeciążeniowe zależne (51) Ziemnozwarciowe z blokadą U0 (50N) Ziemnozwarciowe kierunkowe (67N) Admitancyjne (21N) Admitancyjne kierunkowe (21N) Od zwarć wewnętrznych (50) Zwrotnomocowe (32) (1) - (1) Nadnapięciowe (59) Podnapięciowe (27) Nadnapięciowe składowej zerowej (59N) Gazowo-przepływowe (30/74) Termiczne (wej. dwustanowe) (30/74) Termiczne (wej. analogowe 4-20 ma) Asymetria obciążenia (46) Technologiczne rozruchu silnika (66/48) Utyk wirnika (50S) Podprądowe (37) Zabezpieczenie różnicowe (87) - - o cyfry w poszczególnych komórkach oznaczają ilość stopni funkcji zabezpieczeniowej cyfry umieszczone w nawiasach oznaczają wyposażenie opcjonalne minus oznacza brak danej funkcji, plus - występowanie danej funkcji o w komórce zabezpieczenia różnicowego oznacza układ współpracy z zewnętrznym zabezpieczeniem różnicowym RR szczegółowe dane dotyczące funkcji zabezpieczeniowych są dostępne w dokumentacji multimuz-2 3

4 - - multimuz-2 Schemat aplikacyjny ZS / LRW CW 1 CW 2 CZ M NAPĘD WYPOSAŻENIE OPCJONALNE TELETRANSMISJA TELEKASOWANIE TELEZAMKNIĘCIE TELEOTWARCIE AUT. SPZ NASTAWIONA SPZ / SCO SCO UZ Z1 Z2 Z3 Z4 P1 P2 P3 P4 P5 P6 P7 P8 OPTO lub RS485 I1 multimuz-2 LR Przystawka PIO RN IO > I > LRW ZS 3U AL AW UP AW / UP ZS / LRW ZAM. WYŁ. OTW. WYŁ. 2 OTW. WYŁ U3 U4 U5 U7 U8 I2 I3 I0 U0 WYPOSAŻENIE OPCJONALNE U1 U2 U3 U ZASILACZ 0 T1 T2 T3 T4 0 A1 B C C1 D E F G H I J K L A PA PB PC PD PE PF PG PH moduł PM I2 I1 I5 I4 I3 I8 I7 I6 U1 U Przykładowa konfiguracja pola liniowego. 4

5 Specyfikacja zamawiania multimuz-2 : Wypełnij i wyślij na adres: marketing@jmtronik.pl multimuz-2 : 1 Rodzaj pola Liniowe (odpływowe) Linii zasilającej Transformatora SN Pomiarowe Łącznika szyn Baterii kondensatorów Transformatora uziemiającego w sieci uziemionej przez rezystor Transformatora uziemiającego w sieci kompensowanej Silnikowe Silnikowe z zabezpieczeniem różnicowym Sterownik SZR Sterownik SZR na niskie napięcie LR LZ TR PR CR KR TU 0 TU SR SRR SZR SZRN 2 Pomiar napięć i mocy Pomiar U, P, Q i E PM 3 Dodatkowa karta wejść/wyjść dwustanowych Karta 8 wejść/wyjść PIO 4 Prąd znamionowy karty prądowej 5 A - wersja standardowa 5A 1 A 1A Nie dotyczy 1 7 Rodzaj modułu komunikacyjnego RS485 dwuprzewodowy K5/2 RS485 czteroprzewodowy K5/4 OPTO KO ETHERNET KE CANBUS CB 8 Protokół komunikacji MODBUS RTU - dla RS485, OPTO i ETHERNET MB IEC dla RS485, OPTO IEC MODBUS TCP/IP - dla ETHERNET MB 9 Wersja obudowy Montaż zatablicowy Montaż natablicowy 10 Sterowanie wyłącznikiem Prądem przemiennym Prądem stałym 11 Informacje dodatkowe Z N WAC WDC 5 Napięcie znamionowe wejść/wyjść dwustanowych - wej. 1-9 oraz dodatkowej karty PIO 24 V W0 110 V W1 220 V - wersja standardowa W2 6 Napięcie znamionowe wejść/wyjść dwustanowych - wej V - wersja standardowa, wejścia telemechaniki T0 110 V - wersja opcjonalna, wejścia dowolnie konfigurowalna T1 220 V - wersja opcjonalna, wejścia dowolnie konfigurowalna T2 Możliwe wykonanie specjalnej wersji po skonsultowaniu się z działem zabezpieczeń: zabezpieczenia@jmtronik.pl. JM-TRONIC Sp. z o.o. ul. Wapienna 43/ marketing@jmtronik.pl Niniejsza publikacja ma charakter informacyjny i nie stanowi oferty w rozumieniu prawa cywilnego. Prezentowane wykonania są przykładowe i istnieje możliwość modyfikacji funkcjonalności urządzenia. Szczegółowe parametry urządzeń zawiera instrukcja z opisem technicznym. tel. (22) fax (22) Papier oszczędzamy z natury.
