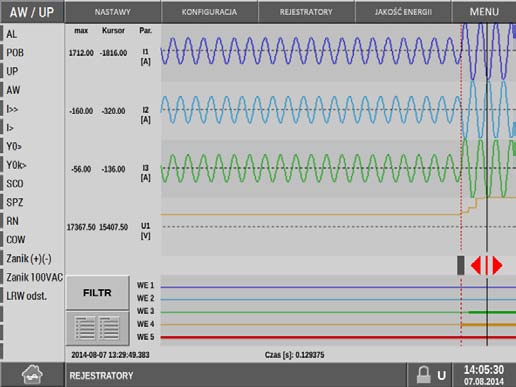

1 Cechy funkcjonalne Uniwersalny program zawierający w sobie wszystkie rodzaje zabezpieczeń, automatyk i schematów synoptycznych do samodzielnej parametryzacji funkcjonalnej sterownika polowego. Wyświetlacz LCD o przekątnej 10,4 z technologią multitouch. Możliwość sterowania i wizualizacji 7 łączników. Budowa z dwóch modułów: panel operatorski i jednostka centralna. Nowoczesny interfejs graficzny. Możliwość przypisania 4 szybkich skrótów do ekranów sterownika w menu głównym. Dwukolorowe diody sygnalizacyjne z naekranowymi opisami użytkownika. Wielokolorowy wskaźnik stanu pola obrazujący stan pracy pola z dużej odległości. Podgląd zapisanej logiki programowalnej. Podgląd zacisków i skojarzenia wejść i wyjść dwustanowych. Podgląd ustawionych przez użytkownika opisów wejść i wyjść dwustanowych. Szybki podgląd na ekranie głównym wejść i wyjść połączonych z łącznikami oraz warunków blokad sterowania. Sterowniki polowe zapamiętują liczbę zdarzeń (2000) z rozdzielczością czasu 1 ms. Podwójny rejestrator zakłóceń: rejestrator przebiegów chwilowych i rejestrator kryterialny (wartość skuteczna) - możliwości zapisu przebiegów o łącznej długości równej odpowiednio 216 s i 720 s. Możliwość podglądu na ekranie zapisów rejestrów zakłóceń i kryterialnego. Pomiar wartości skutecznej i pierwszej harmonicznej prądów i napięć. Możliwość blokowania i odblokowania automatyk z poziomu ekranu głównego. Ułatwiona obsługa serwisowa poprzez dostęp pamięci USB. Obsługa do 48 wejść i do 32 wyjść dwustanowych w wersji podstawowej. Dziennik zmian konfiguracji przez użytkownika. Filtrowanie danych dziennika i rejestratorów wg. kryterium czasowego. Współpraca z nadrzędnymi systemami dyspozytorskimi. Kluczowanie wtyczek wejść / wyjść dwustanowych uniemożliwiające ich błędne połączenie. Wsparcie i kompatybilność z MegaPRO II Dwa porty USB typu client do programowania sterownika polowego przy pomocy oprogramowania megapro-ii, oraz typu host do obsługi pamięci zewnętrznej np. pendrive. Możliwość konfiguracji przycisków sterujących F1 i F2 wg. potrzeb użytkowników. Możliwość wymiany bateri bez konieczności zdejmowania obudowy. Komunikacja Porty do komunikacji zdalnej z systemem nadzoru stacji, systemem dyspozytorskim i użycia, jako łącze inżynierskie: 1 USB standardowe: Ethernet (ModBUS TCP), opcjonalne dwa porty: COM1, COM2 dla kart rozszerzeń: RS 485, OPTO, ETHERNET, ProfiBUS, CanBUS, obsługiwane protokoły komunikacyjne: IEC , IEC 61850, DNP 3.0, ModBUS, ProfiBUS, CanBUS. JEDNOSTKA CENTRALNA karta 4 wejść analogowych mA - opcja karta 4 wyjść analogowych mA - opcja karta 4 wejść analogowych V - opcja karta 4 wyjść analogowych V - opcja karta 3 wejść PT opcja karta 4 wejść czujników błysku - opcja karta 8 wyjść przekaźnikowych 8 wejść dwustanowych karta 8 wyjść przekaźnikowych 8 wejść dwustanowych karta 8 wyjść przekaźnikowych 8 wejść dwustanowych - opcja karta 16 wejść dwustanowych - opcja karta pomiarowa 4 tory napięciowe U1, U2, U3, Uo Złącze baterii - opcja karta pomiarowa 3 tory prądowe pomiarowe I1, I2, I3 - opcja karta pomiarowa 5 torów prądowych zabezpieczeniowych I1, I2, I3, Io, Iw zasilanie karty komunikacyjne - opcja: RS 485, OPTO, ETHERNET, CANBUS, PROFIBUS karta 4 wejść analogowych mA - opcja karta 4 wyjść analogowych mA - opcja karta 4 wejść analogowych V - opcja karta 4 wyjść analogowych V - opcja karta 3 wejść PT opcja karta 4 wejść czujników błysku - opcja połączenie z panelem operatorskim złącze ETHERNET do komunikacji systemem dyspozytorskim i użycia jako łącze inżynierskie wer

2 Sterowanie MegaMUZ-smart umożliwia sterowanie zdalne i lokalne 7 łącznikami, co jest wizualizowane na kolorowym schemacie synoptycznym. Sterownie odbywa się poprzez ekran dotykowy oraz wydzieloną klawiaturę i może być dodatkowo ograniczone różnymi poziomami dostępu dla wielu operatorów. Obwody sterownicze wyposażone są w standardowe blokady, układy kontroli i funkcje analityczne tj.: blokadę zamykania wyłącznika przy rozbrojonym napędzie, blokadę przed wielokrotnym zamykaniem wyłącznika na zwarcie, blokadę zamknięcia uziemnika przy obecności napięcia w polu przy wykorzystaniu modułu EBU, blokady dla pozostałych łączników, kontrolę ciągłości obwodów: 2 wyłączających i 1 załączającego, funkcja analizy zużycia wyłącznika w oparciu o wprowadzoną charakterystykę żywotności wyłącznika w odniesieniu do prądów wyłączalnych, co pokazuje informację o ilości operacji łączeniowych do końca żywotności aparatu, blokada od II-ej harmonicznej. Zabezpieczenie łukowe ŚWIATŁOWÓD Sterowniki polowe mogą być wyposażone w kartę czujników błysku i zabezpieczenie łukowe. Zabezpieczenie to pozwala na wykrycie zwarć łukowych w rozdzielnicy na podstawie pojawienia się błysku towarzyszącego zwarciu łukowemu. Zabezpieczenie łukowe pozwala na użycie dodatkowego kryterium wykrywania zwarć łukowych oraz bardzo szybkie ich wyłączenie (z czasem poniżej 10 ms). Sterowniki polowe z zabezpieczeniem łukowym pozwalają na wzajemną komunikację poprzez magistralę CANBUS. Pozwala to na selektywne zadziałanie zabezpieczeń łukowych, tzn. w przypadku wykrycia zwarcia w przedziale kablowym pola liniowego otwierany jest wyłącznik własny pola, a przy zwarciu w przedziale szyn zbiorczych wyłączniki sprzęgła i pola zasilającego. Sterowniki polowe z zabezpieczeniem łukowym mogą pracować z zachowaniem pełni funkcjonalności w rozdzielnicach z 1 lub 2 systemem szyn zbiorczych, sekcjonowanym systemem szyn zbiorczych oraz w rozdzielnicach o sekcjach szyn połączonych pierścieniowo. CANBUS 2

3 Logika programowalna Sterownik polowy umożliwia użytkownikowi tworzenie własnej logiki programowalnej w oparciu o wewnętrzny sterownik PLC. Dokładna liczba wejść i wyjść zależna jest od ilości zainstalowanych kart. Korzystając z oprogramowania użytkownik może zaprojektować własną logikę wykorzystując następujące elementy i sygnały: wejścia pomiarowe, dwustanowe, analogowe, wyjścia przekaźnikowe i analogowe, diody sygnalizacyjne, operatory logiczne AND, NAND, OR, NOR, XOR, NOT, itp. wyzwalacze pomiarowe [działanie od ustawionego progu pomiarowego w urządzeniu], człony czasowe TIMER, pobudzenia wejść dwustanowych zespołu, pobudzenia wyjść zespołu, pobudzenia zabezpieczeń i automatyk, zadziałania zabezpieczeń i automatyk, sterowanie wyjściami analogowymi. Rejestracja zdarzeń Sterowniki polowe zapamiętują 2000 ostatnich zdarzeń. Jako zdarzenia traktowane są wszelkie zadziałania i pobudzenia funkcji zabezpieczeniowych, wprowadzenie hasła administratora, wykonanie operacji sterowniczych, wraz z cechą czasu o rozdzielczości 1 ms. Zawartość rejestratora może być odczytywana poprzez wyświetlacz LCD na panelu operatorskim, komputer lokalny (laptop), port USB lub system SCADA. Zastosowanie kolorowego wyświetlacza dotykowego umożliwia nadawanie priorytetów poszczególnym zdarzeniom np. zmiana hasła oznaczana jest kolorem zielonym, zadziałanie zabezpieczenia kolorem czerwonym, pobudzenie zabezpieczenia kolorem pomarańczowym, itp. Funkcje opisowe umożliwia dodanie przez użytkownika opisów diod sygnalizacyjnych i opisów wejść/wyjść dwustanowych. Opisy dodane w urządzeniu pozwalają na szybką interpretację przeznaczenia poszczególnych diod sygnalizacyjnych i wejść/wyjść dwustanowych bez konieczności użycia dokumentacji projektowej. W ekranie opisu wejść/wyjść zawarte są symbole i rysunki połączenia poszczególnych wejść/wyjść dwustanowych. Każdy zacisk kart wejść/wyjść dwustanowych może mieć przyporządkowany przez użytkownika tekst oraz odniesienie do dokumentacji projektowej z numerem rysunku i obwodu. Zdefiniowane przez użytkownika opisy wejść/wyjść użyte są również w rejestratorze zdarzeń. Rejestracja zakłóceń Sterownik wyposażony jest w rejestrator zakłóceń (wielkości szybkozmienne) i kryterialny (wielkości skuteczne). Rejestrator zakłóceń zapisuje z częstotliwością 1,6 khz wartości chwilowe prądów fazowych, napięć fazowych, składowych zerowych, wielkości obliczonych na podstawie pomiarów i sygnałów dwustanowych. Poszczególne zapisy rejestratora zakłóceń mogą mieć długość od 2,5 s do 20 s a łączny czas zapisu wynosi 216 s. Rejestrator może być wyzwolony of pobudzania zabezpieczeń, zadziałania zabezpieczeń i w sposób wybrany przez użytkownika w logice. Rejestrator kryterialny zapisuje co 10 ms wartości skuteczne prądów fazowych, napięć fazowych, składowych zerowych, wielkości obliczonych na podstawie pomiarów i sygnałów dwustanowych. Poszczególne zapisy rejestratora zakłóceń mogą mieć długość od 6 s do 180 s a łączny czas zapisu wynosi 720 s. Rejestrator może być wyzwolony od zamknięcia użytkownika, przekroczenia progu przez prądy lub składowe zerowe i w sposób wybrany przez użytkownika w logice. Przy wyzwoleniu rejestratora od składowych zerowych wartość admitancji zerowej może być podejrzana na płaszczyźnie G-jB. 3

4 Funkcje zabezpieczeniowe 50/67 50/67 51V 51 50N 51N 67N 59N 21N 21N 32Q 32P Zwarciowe z detekcją kierunku. 3 x Przeciążeniowe niezależne z detekcją kierunku. Nadprądowe z kontrolą / blokadą napięcia. Przeciążeniowe zależne [charakterystyki IEC lub aproksymowana w 6 pkt]. Ziemnozwarciowe nadprądowe zwłoczne niezależne. Ziemnozwarciowe nadprądowe zwłoczne z charakterystyką zależną. Ziemnozwarciowe kierunkowe. Nadnapięciowe składowej zerowej. Admitancyjne. 2 x Admitancyjne kierunkowe. Biernomocowe, kierunkowe. Czynnomocowe, kierunkowe. 59 Nadnapięciowe dwustopniowe [z wyborem działania od napięć fazowych lub międzyprzewodowych]. Podnapięciowe dwustopniowe [z wyborem działania od napięć fazowych lub międzyprzewodowych]. Gazowo-przepływowe. Termiczne (wej. dwustanowe lub wej analogowe 4-20mA). Asymetria obciążenia w oparciu o składową przeciwną prądu lub różnicę prądów fazowych. Podprądowe. Zabezpieczenie różnicowe silnika. Zabezpieczenie od zwarć wewnętrznych baterii kondensatorów. Ziemnozwarciowe stojana / M 50 64S 32L 81L 81H 55 81R 74TCS /86 50LR 50HS 49/ AFD Od obniżenia poboru mocy czynnej. Podczęstotliwościowe. Nadczęstotliwościowe. Od współczynnika mocy. Chwilowa zmiana częstotliwości df/dt. Kontrola 3 obwodów sterowniczych. Wydłużony rozruch. Ograniczenie ilości rozruchów. Technologiczne rozruchu silnika. Utyk wirnika. Skrócenie czasu zadziałania w przypadku załączenia na zwarcie. Przeciążenie cieplne. Detekcja kierunku wirowania. Kontrola prędkości obrotowej. Zabezpieczenie łukowe (współpracujące z czujnikami błysku). Układy automatyki Automatyka PDZ. Automatyka SCO. Automatyka SPZ 3-krotna z kontrolą pozycji wyłącznika i możliwością określenia rodzaju zabezpieczeń inicjujących pobudzenie SPZ-u. Automatyka LRW. Automatyka AZBK. Automatyka układu uziemiającego punkt zerowy sieci. Automatyka wymuszania składowej czynnej prądu zwarcia doziemnego AWSC. Układ współpracy z zabezpieczeniem szyn. Układ współpracy z automatyką SZR. Układ współpracy z automatyką technologiczną. Inne w oparciu o logikę programowalną. Dostępność zależna od rodzaju sterownika pola. Parametry techniczne Zasilanie napięciem pomocniczym Napięcie DC 110 V, 220 V ( V) Napięcie AC 230 V ( V) Maksymalny pobór mocy jednostka centralna 40 W (VA) Maksymalny pobór mocy panel 15 W (VA) Obwody pomiarowe prądowe Prąd znamionowy 5 A/1 A Częstotliwość znamionowa 50 Hz Zakres pomiaru prądów fazowych Zakres pomiaru prądu I0 0,1 150 A 0,001 3,2 A Zakres pomiary prądu I0 w polu TU 0,1 10 A Obwody napięciowe pomiarowe Napięcie znamionowe prądowe 100/ 3 V Częstotliwość znamionowa 50 Hz Zakres pomiaru napięcia U V Podstawowe parametry zabezpieczeń Współczynnik powrotu zabezpieczeń nadmiarowych > 0,97 Współczynnik powrotu zabezpieczeń niedomiarowych < 1,03 Czas własny 30 ms typ., 40 ms max Czas powrotu 100 ms Obwody wejść dwustanowych Napięcie znamionowe 220 V lub 110 V (AC lub DC) Maksymalny pobór prądu przy U = Un 5 ma Obwody wyjść dwustanowych 1 3 sterowanie wyłącznikiem Dopuszczalne napięcie przy rozwartych stykach Zamykanie obwodu przy 220 V DC 230 V AC/300 V DC Otwieranie obwodu przy 220 V DC (L/R = 0) 0,4 A (1 A na zamówienie) Otwieranie obwodu przy 220 V DC (L/R = 40 ms) 0,3 A (1 A na zamówienie) Obwody wyjść dwustanowych 4 24 styki przekaźników Dopuszczalne napięcie przy rozwartych stykach 230 V AC/300 V DC Obciążalność długotrwała Otwieranie obwodu przy 220 V DC (L/R = 40 ms) 0,1 A Otwieranie obwodu przy 220 V AC (cos ϕ = 0,1) 2A Warunki środowiskowe -5 C 40 C (-10 C 60 C na zam.) Temperatura otoczenia Temperatura przechowywania Wilgotność względna Odporność na zakłócenia elektromagnetyczne PN-EN :2011 PN-EN :2007 PN-EN : PN-EN :2010 PN-EN : Wyświetlacz Przekątna Rozdzielczość Jasność Kontrast Proporcje Panel dotykowy Pojemnościowy Funkcja multitouch: 2 punkty Inne Masa Wymiary panelu Wymiary jednostki centralnej Stopień ochrony płyty czołowej Stopień ochrony płyty tylnej -25 C 70 C do 80% x cd/m :3 8 kg 266 x 266 x 41 mm 258 x 236 x 93 mm IP 44 (IP 54 na zamówienie) IP 40 4

5 L1 L2 L3 Schemat aplikacyjny Panel operatorski = ~ I0 RJ45 RJ45 M COM2 K COM1 L Jednostka centralna Ł2 ZAM Ł2 OTW Ł3 ZAM Ł3 OTW D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 I7 I8 I9 I10 I11 I12 I13 I14 I15 I16 I17 I18 I19 I20 I21 I22 I23 I24 O3 O3' O4 O5 O6 O7 O8 O9 O10 O11 O12 O13 O14 O15 O16 O17 O18 O19 O20 O21 O22 O23 O24 C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 ZAM Ł2 OTW Ł2 ZAM Ł3 OTW Ł3 OTW WYŁ OTW WYŁ ZAM WYŁ AW/UP AL AW UP I5 I6 O1' O2 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 ZS/LRW ZS LRW I1 I2 I3 I4 AB Karta 8 wejść/8 wyjść dwustanowych WYŁ ZAM B1 WYŁ OTW B2 WYŁ ZAZ B3 B4 B5 COW1 B6 COZ B7 B8 COW2 B9 B10 B11 B12 O1 CD Karta 8 wejść/8 wyjść dwustanowych Z4 Z3 Z2 Z1 = - EF Karta 8 wejść/8 wyjść dwustanowych M - = CZ A5 ~ CW2 A4 Kanał inżynierski/ssin megamuz-smart ~ CW1 A2 - IW I3 I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I2 I1 U0 U3 N U1 U2 U1 U2 U3 U4 U5 U6 U7 U8 Z1 Z2 RJ45 E1 E2 E3 E4 E5 E6 E7 E8 E9 E10 E11 E12 Przykładowa konfiguracja pola liniowego. 5

6 Specyfikacja zamawiania : 1 U I / 2 / 3 4 / IO / 5 COM1 / 6 COM2 / 7 K / 8 L / 9 M / 10 N / 11 Wypełnij i wyślij na adres: marketing@jmtronik.pl : 1 U I / / / IO / STD Karty prądowe slot I Karta prądowa zabezpieczeniowa Karta prądowa pomiarowa5 Karta prądowa różnicowa silnika4 3 ZAB IP ROZ Prąd znamionowy karty prądowej 1A 4 1A Karty IO wejść/wyjść dwustanowych Karty IO sloty AB, CD i EF - 24 we 24 wy Karty IO sloty AB, CD, EF i GH - 32 we 32 wy Karty IO sloty AB, CD i EF - 40 we 24 wy Karta komunikacji slot COM1 RS485 OPTO CANBUS PROFIBUS ETHERNET 7 K5 KO CB KP KE K / L / M / Karta dodatkowa slot L Karta pomiaru temperatury (Pt100 lub Pt1000)3 10 Karta dodatkowa slot N Karta pomiaru temperatury (Pt100 lub Pt1000)3 12 Karta dodatkowa slot M Karta pomiaru temperatury (Pt100 lub Pt1000)3 11 N / Informacje dodatkowe Karta komunikacji slot COM2 RS485 OPTO CANBUS ETHERNET CAN/ŁUK Napięcie znamionowe wejść/wyjść dwustanowych 24 V 110 V 220 V 6 COM2 / 9 Program Standardowy 2 COM1 / K5 KO CB KE CŁ Karta dodatkowa slot K Karta pomiaru temperatury (Pt100 lub Pt1000)3 Uwagi: 1. Karty CAN/ŁUK oraz stosowane są jedynie do zabezpieczenia łukowego. W sterowniku polowym jest możliwe zainstalowanie maksymalnie 2 kart. 2. W sterowniku polowym jest możliwe zainstalowanie tylko 1 karty danego typu spośród kart wejść i wyjść analogowych prądowych i napięciowych. 3. Karta pomiaru temperatur obsługuje do 3 czujników, możliwe jednoczesne zainstalowanie 2 kart tego typu. 4. Dla wersji z zabezpieczeniem różnicowym silnika wymagana jest karta pomiaru prądu ROZ. 5. Karta prądowa pomiarowa IP dostępna tylko w standardowej wersji oprogramowania. Pogrubione pozycje oznaczają wyposażenie standardowe, pozostałe mogą wymagać dopłaty. Możliwe wykonanie specjalnej wersji urządzenia po skonsultowaniu się z działem zabezpieczeń: zabezpieczenia@jmtronik.pl. JM-TRONIC Sp. z o.o. ul. Wapienna 43/ zabezpieczenia@jmtronik.pl Niniejsza publikacja ma charakter informacyjny i nie stanowi oferty w rozumieniu prawa cywilnego. Prezentowane wykonania są przykładowe i istnieje możliwość modyfikacji funkcjonalności urządzenia. Szczegółowe parametry urządzeń zawiera instrukcja z opisem technicznym. Papier oszczędzamy z natury.
