Zabezpieczenia. Automatyki. Pomiary. Pomiary zestaw drugi

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zabezpieczenia. Automatyki. Pomiary. Pomiary zestaw drugi"

Transkrypt

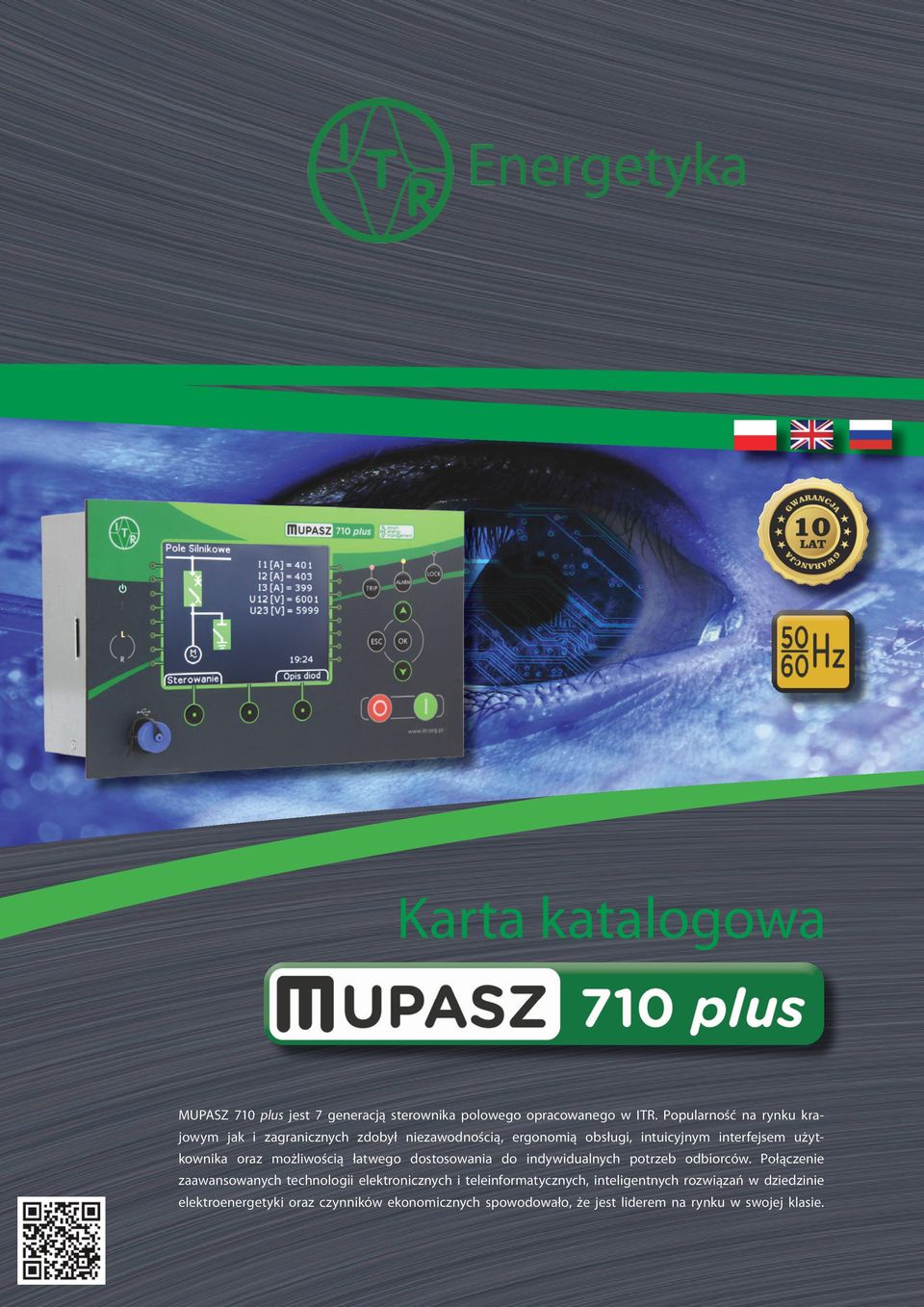

1 Karta katalogowa MUPASZ 710 plus jest 7 generacją sterownika polowego opracowanego w ITR. Popularność na rynku krajowym jak i zagranicznych zdobył niezawodnością, ergonomią obsługi, intuicyjnym interfejsem użytkownika oraz możliwością łatwego dostosowania do indywidualnych potrzeb odbiorców. Połączenie zaawansowanych technologii elektronicznych i teleinformatycznych, inteligentnych rozwiązań w dziedzinie elektroenergetyki oraz czynników ekonomicznych spowodowało, że jest liderem na rynku w swojej klasie. ITR Energetyka 2014

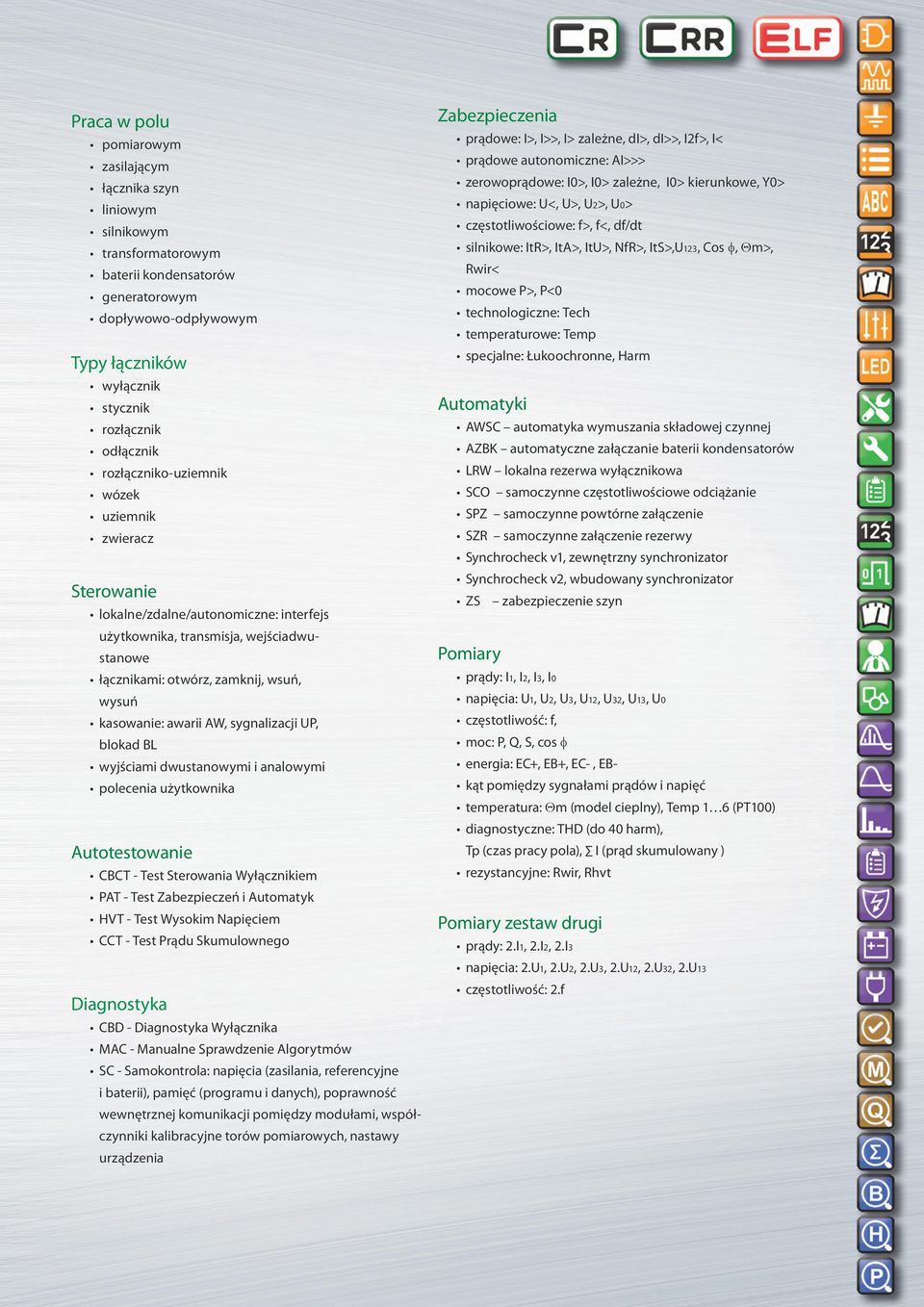

2 Praca w polu pomiarowym zasilającym łącznika szyn liniowym silnikowym transformatorowym baterii kondensatorów generatorowym dopływowo-odpływowym Typy łączników wyłącznik stycznik rozłącznik odłącznik rozłączniko-uziemnik wózek uziemnik zwieracz Sterowanie lokalne/zdalne/autonomiczne: interfejs użytkownika, transmisja, wejściadwustanowe łącznikami: otwórz, zamknij, wsuń, wysuń kasowanie: awarii AW, sygnalizacji UP, blokad BL wyjściami dwustanowymi i analowymi polecenia użytkownika Autotestowanie CBCT - Test Sterowania Wyłącznikiem PAT - Test Zabezpieczeń i Automatyk HVT - Test Wysokim Napięciem CCT - Test Prądu Skumulownego Diagnostyka CBD - Diagnostyka Wyłącznika MAC - Manualne Sprawdzenie Algorytmów SC - Samokontrola: napięcia (zasilania, referencyjne i baterii), pamięć (programu i danych), poprawność wewnętrznej komunikacji pomiędzy modułami, współczynniki kalibracyjne torów pomiarowych, nastawy urządzenia Zabezpieczenia prądowe: I>, I>>, I> zależne, di>, di>>, I2f>, I< prądowe autonomiczne: AI>>> zerowoprądowe: I0>, I0> zależne, I0> kierunkowe, Y0> napięciowe: U<, U>, U2>, U0> częstotliwościowe: f>, f<, df/dt silnikowe: ItR>, ItA>, ItU>, NfR>, ItS>,U123, Cos f, Qm>, Rwir< mocowe P>, P<0 technologiczne: Tech temperaturowe: Temp specjalne: Łukoochronne, Harm Automatyki AWSC automatyka wymuszania składowej czynnej AZBK automatyczne załączanie baterii kondensatorów LRW lokalna rezerwa wyłącznikowa SCO samoczynne częstotliwościowe odciążanie SPZ samoczynne powtórne załączenie SZR samoczynne załączenie rezerwy Synchrocheck v1, zewnętrzny synchronizator Synchrocheck v2, wbudowany synchronizator ZS zabezpieczenie szyn Pomiary prądy: I1, I2, I3, I0 napięcia: U1, U2, U3, U12, U32, U13, U0 częstotliwość: f, moc: P, Q, S, cos f energia: EC+, EB+, EC-, EB- kąt pomiędzy sygnałami prądów i napięć temperatura: Qm (model cieplny), Temp 1 6 (PT100) diagnostyczne: THD (do 40 harm), Tp (czas pracy pola), I (prąd skumulowany ) rezystancyjne: Rwir, Rhvt Pomiary zestaw drugi prądy: 2.I1, 2.I2, 2.I3 napięcia: 2.U1, 2.U2, 2.U3, 2.U12, 2.U32, 2.U13 częstotliwość: 2.f

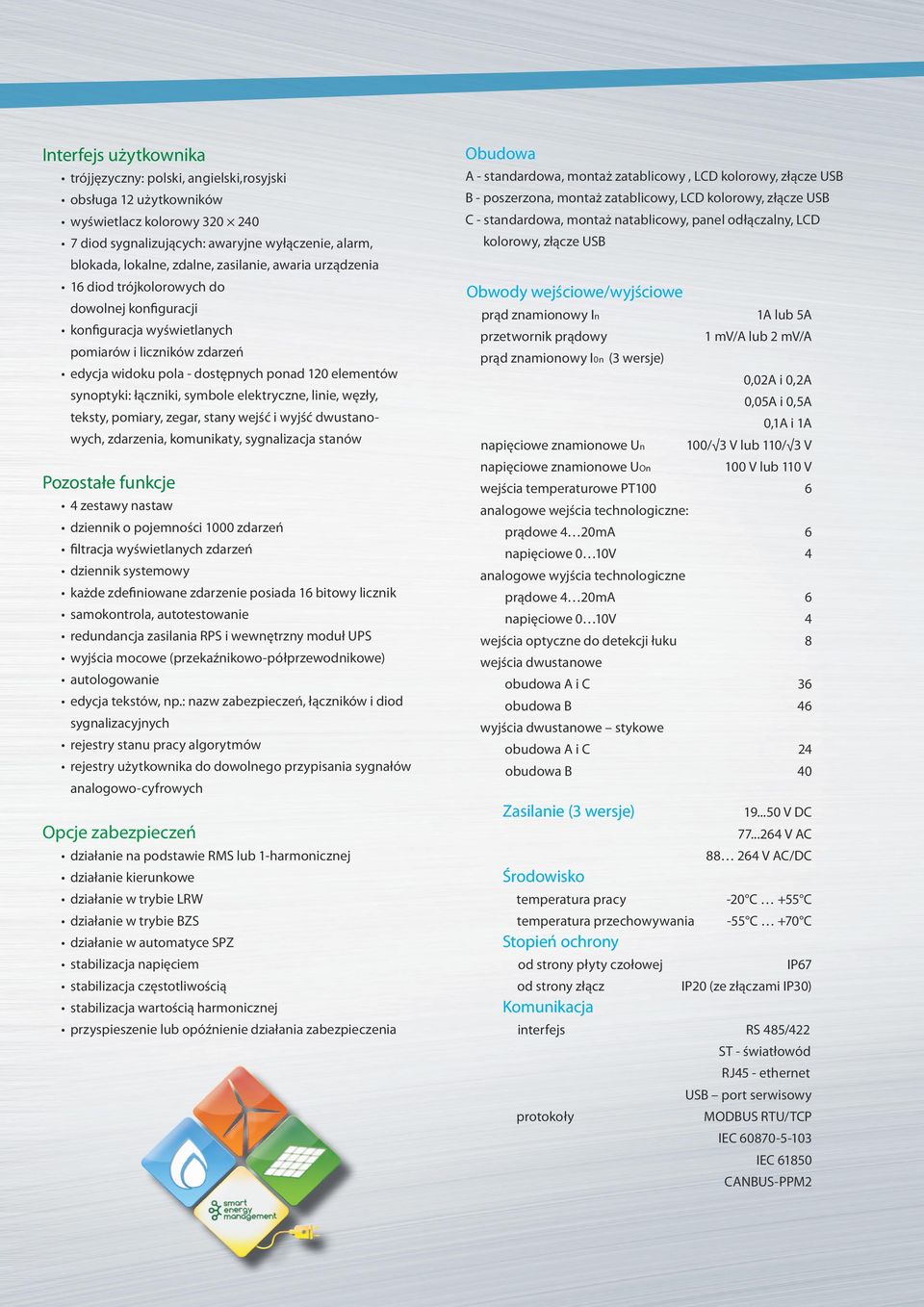

3 Interfejs użytkownika trójjęzyczny: polski, angielski,rosyjski obsługa 12 użytkowników wyświetlacz kolorowy diod sygnalizujących: awaryjne wyłączenie, alarm, blokada, lokalne, zdalne, zasilanie, awaria urządzenia 16 diod trójkolorowych do dowolnej konfiguracji konfiguracja wyświetlanych pomiarów i liczników zdarzeń edycja widoku pola - dostępnych ponad 120 elementów synoptyki: łączniki, symbole elektryczne, linie, węzły, teksty, pomiary, zegar, stany wejść i wyjść dwustanowych, zdarzenia, komunikaty, sygnalizacja stanów Pozostałe funkcje 4 zestawy nastaw dziennik o pojemności 1000 zdarzeń filtracja wyświetlanych zdarzeń dziennik systemowy każde zdefiniowane zdarzenie posiada 16 bitowy licznik samokontrola, autotestowanie redundancja zasilania RPS i wewnętrzny moduł UPS wyjścia mocowe (przekaźnikowo-półprzewodnikowe) autologowanie edycja tekstów, np.: nazw zabezpieczeń, łączników i diod sygnalizacyjnych rejestry stanu pracy algorytmów rejestry użytkownika do dowolnego przypisania sygnałów analogowo-cyfrowych Opcje zabezpieczeń działanie na podstawie RMS lub 1-harmonicznej działanie kierunkowe działanie w trybie LRW działanie w trybie BZS działanie w automatyce SPZ stabilizacja napięciem stabilizacja częstotliwością stabilizacja wartością harmonicznej przyspieszenie lub opóźnienie działania zabezpieczenia Obudowa A - standardowa, montaż zatablicowy, LCD kolorowy, złącze USB B - poszerzona, montaż zatablicowy, LCD kolorowy, złącze USB C - standardowa, montaż natablicowy, panel odłączalny, LCD kolorowy, złącze USB Obwody wejściowe/wyjściowe prąd znamionowy In 1A lub 5A przetwornik prądowy 1 mv/a lub 2 mv/a prąd znamionowy I0n (3 wersje) 0,02A i 0,2A 0,05A i 0,5A 0,1A i 1A napięciowe znamionowe Un 100/ 3 V lub 110/ 3 V napięciowe znamionowe UOn 100 V lub 110 V wejścia temperaturowe PT100 6 analogowe wejścia technologiczne: prądowe 4 20mA 6 napięciowe 0 10V 4 analogowe wyjścia technologiczne prądowe 4 20mA 6 napięciowe 0 10V 4 wejścia optyczne do detekcji łuku 8 wejścia dwustanowe obudowa A i C 36 obudowa B 46 wyjścia dwustanowe stykowe obudowa A i C 24 obudowa B 40 Zasilanie (3 wersje) V DC V AC V AC/DC Środowisko temperatura pracy -20 C +55 C temperatura przechowywania -55 C +70 C Stopień ochrony od strony płyty czołowej IP67 od strony złącz IP20 (ze złączami IP30) Komunikacja interfejs RS 485/422 ST - światłowód RJ45 - ethernet USB port serwisowy protokoły MODBUS RTU/TCP IEC IEC CANBUS-PPM2

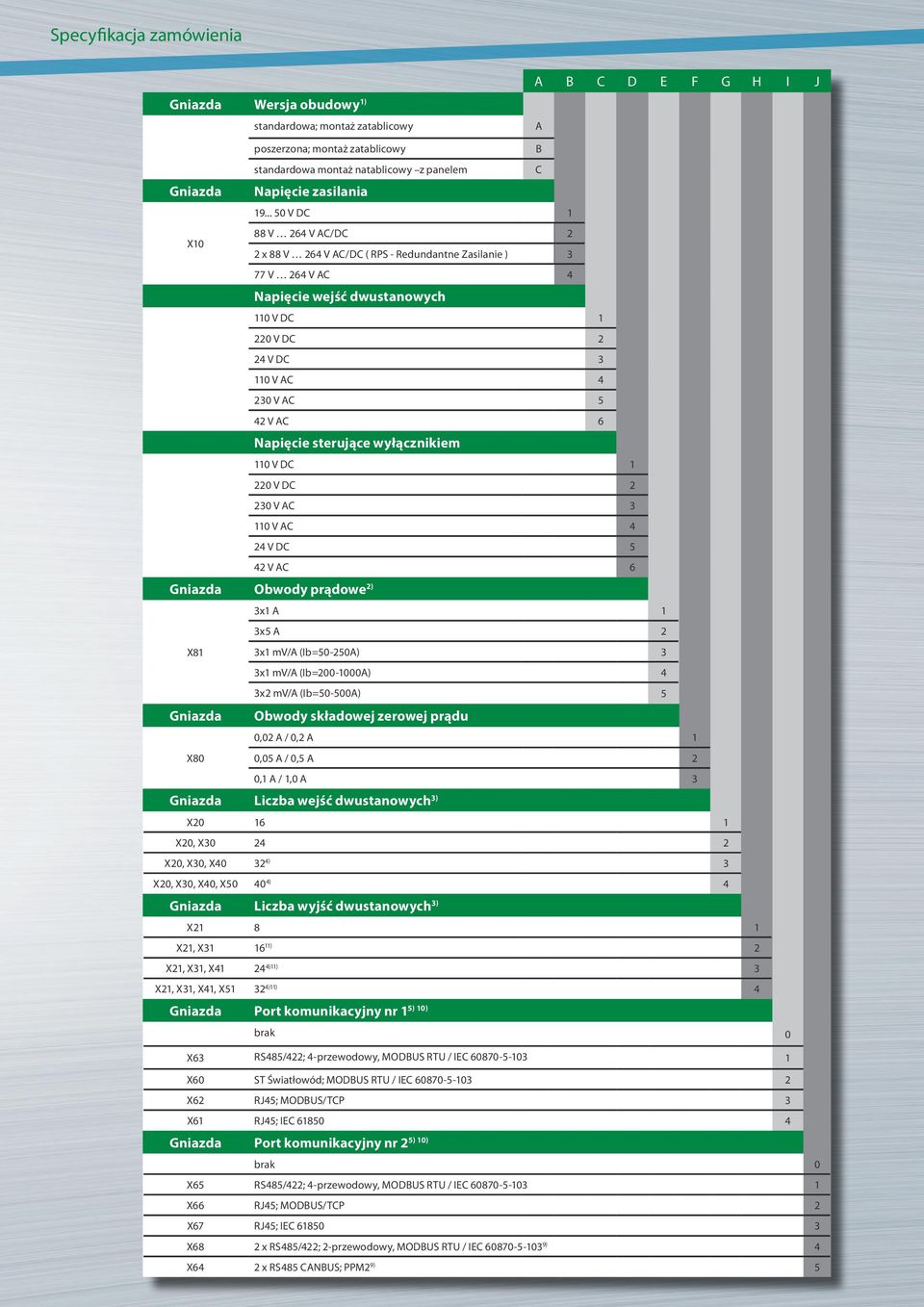

4 Specyfikacja zamówienia Gniazda Wersja obudowy 1) standardowa; montaż zatablicowy A B C D E F G H I J A Gniazda X10 poszerzona; montaż zatablicowy standardowa montaż natablicowy z panelem Napięcie zasilania V DC 1 88 V 264 V AC/DC 2 2 x 88 V 264 V AC/DC ( RPS - Redundantne Zasilanie ) 3 77 V 264 V AC 4 Napięcie wejść dwustanowych 110 V DC V DC 2 24 V DC V AC V AC 5 42 V AC 6 Napięcie sterujące wyłącznikiem 110 V DC V DC V AC V AC 4 24 V DC 5 42 V AC 6 Gniazda Obwody prądowe 2) X81 Gniazda X80 3x1 A 1 3x5 A 2 3x1 mv/a (Ib=50-250A) 3 3x1 mv/a (Ib= A) 4 3x2 mv/a (Ib=50-500A) 5 Obwody składowej zerowej prądu 0,02 A / 0,2 A 1 0,05 A / 0,5 A 2 0,1 A / 1,0 A 3 Gniazda Liczba wejść dwustanowych 3) X X20, X X20, X30, X ) 3 X20, X30, X40, X ) 4 Gniazda Liczba wyjść dwustanowych 3) X X21, X ) 2 X21, X31, X )11) 3 X21, X31, X41, X )11) 4 5) 10) Gniazda Port komunikacyjny nr 1 X63 RS485/422; 4-przewodowy, MODBUS RTU / IEC X60 ST Światłowód; MODBUS RTU / IEC X62 RJ45; MODBUS/TCP 3 X61 RJ45; IEC ) 10) Gniazda Port komunikacyjny nr 2 B C X65 RS485/422; 4-przewodowy, MODBUS RTU / IEC X66 RJ45; MODBUS/TCP 2 X67 RJ45; IEC X68 2 x RS485/422; 2-przewodowy, MODBUS RTU / IEC ) 4 X64 2 x RS485 CANBUS; PPM2 9) 5

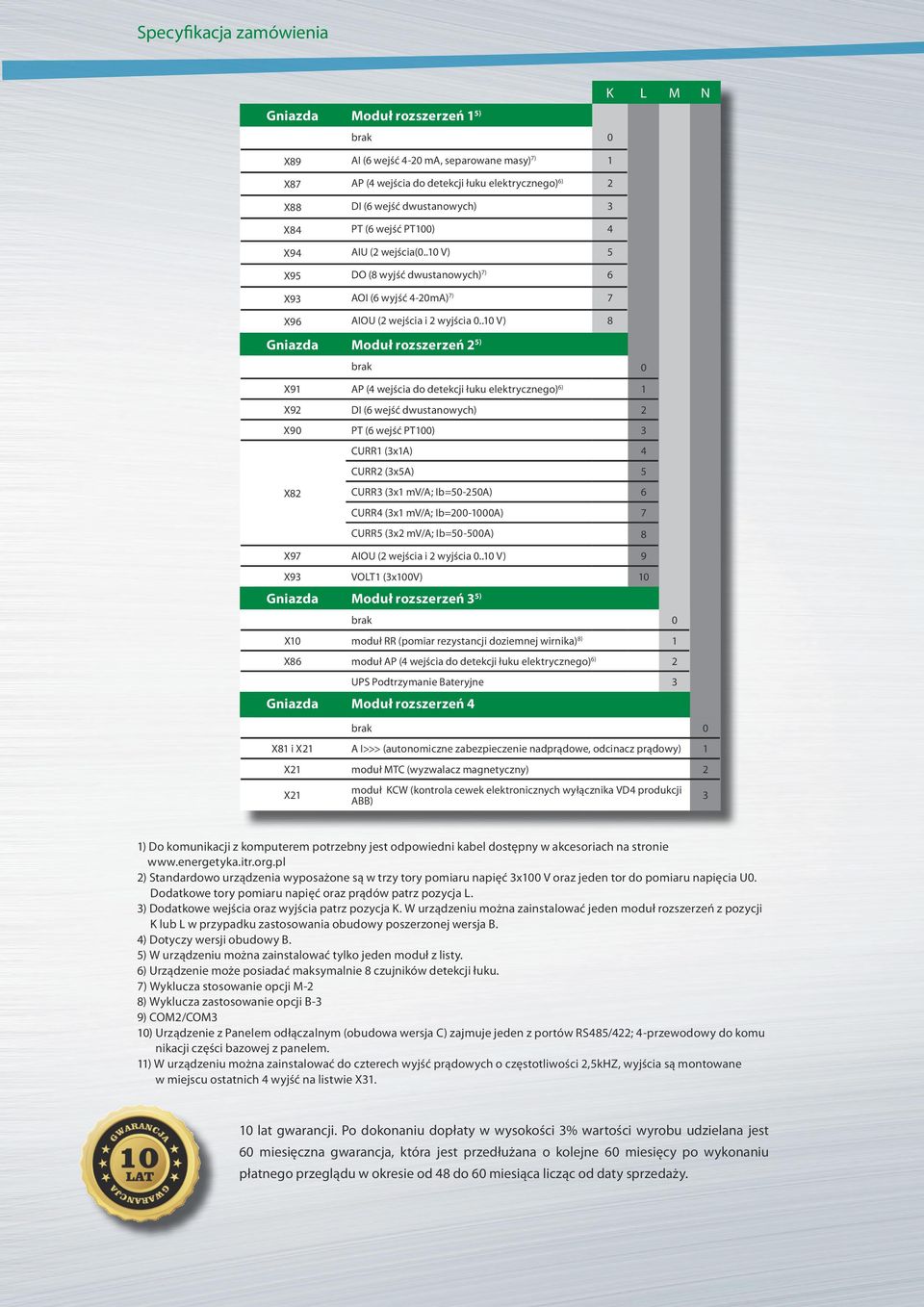

5 Specyfikacja zamówienia K L M N Gniazda Moduł rozszerzeń 1 5) X89 AI (6 wejść 4-20 ma, separowane masy) 7) 1 X87 AP (4 wejścia do detekcji łuku elektrycznego) 6) 2 X88 DI (6 wejść dwustanowych) 3 X84 PT (6 wejść PT100) 4 X94 AIU (2 wejścia(0..10 V) 5 X95 DO (8 wyjść dwustanowych) 7) 6 X93 AOI (6 wyjść 4-20mA) 7) 7 X96 AIOU (2 wejścia i 2 wyjścia V) 8 Gniazda Moduł rozszerzeń 2 5) X91 AP (4 wejścia do detekcji łuku elektrycznego) 6) 1 X92 DI (6 wejść dwustanowych) 2 X90 PT (6 wejść PT100) 3 CURR1 (3x1A) 4 CURR2 (3x5A) 5 X82 CURR3 (3x1 mv/a; Ib=50-250A) 6 CURR4 (3x1 mv/a; Ib= A) 7 CURR5 (3x2 mv/a; Ib=50-500A) 8 X97 AIOU (2 wejścia i 2 wyjścia V) 9 X93 VOLT1 (3x100V) 10 Gniazda Moduł rozszerzeń 3 5) X10 moduł RR (pomiar rezystancji doziemnej wirnika) 8) 1 X86 moduł AP (4 wejścia do detekcji łuku elektrycznego) 6) 2 UPS Podtrzymanie Bateryjne 3 Gniazda Moduł rozszerzeń 4 X81 i X21 A I>>> (autonomiczne zabezpieczenie nadprądowe, odcinacz prądowy) 1 X21 moduł MTC (wyzwalacz magnetyczny) 2 X21 moduł KCW (kontrola cewek elektronicznych wyłącznika VD4 produkcji ABB) 3 1) Do komunikacji z komputerem potrzebny jest odpowiedni kabel dostępny w akcesoriach na stronie 2) Standardowo urządzenia wyposażone są w trzy tory pomiaru napięć 3x100 V oraz jeden tor do pomiaru napięcia U0. Dodatkowe tory pomiaru napięć oraz prądów patrz pozycja L. 3) Dodatkowe wejścia oraz wyjścia patrz pozycja K. W urządzeniu można zainstalować jeden moduł rozszerzeń z pozycji K lub L w przypadku zastosowania obudowy poszerzonej wersja B. 4) Dotyczy wersji obudowy B. 5) W urządzeniu można zainstalować tylko jeden moduł z listy. 6) Urządzenie może posiadać maksymalnie 8 czujników detekcji łuku. 7) Wyklucza stosowanie opcji M-2 8) Wyklucza zastosowanie opcji B-3 9) COM2/COM3 10) Urządzenie z Panelem odłączalnym (obudowa wersja C) zajmuje jeden z portów RS485/422; 4-przewodowy do komu nikacji części bazowej z panelem. 11) W urządzeniu można zainstalować do czterech wyjść prądowych o częstotliwości 2,5kHZ, wyjścia są montowane w miejscu ostatnich 4 wyjść na listwie X lat gwarancji. Po dokonaniu dopłaty w wysokości 3% wartości wyrobu udzielana jest 60 miesięczna gwarancja, która jest przedłużana o kolejne 60 miesięcy po wykonaniu płatnego przeglądu w okresie od 48 do 60 miesiąca licząc od daty sprzedaży.

6 Instytut Tele- i Radiotechniczny Warszawa ul. Ratuszowa 11 tel./faks: energetyka@itr.org.pl www: energetyka.itr.org.pl Informacje umieszczone w katalogu nie stanowią oferty handlowej w rozumieniu art Kodeksu Cywilnego oraz innych właściwych przepisów prawnych.
