1 ZAKŁAD PROJEKTOWANIA I WYKONAWSTWA ELPRO-B.T. s.c SZCZECINEK ul. ŁOWIECKA 6 TEL/FAX elprobt@wp.pl NIP PROJEKT BUDOWLANY Egz. Nr 4 WEWNĘTRZNYCH INSTALACJI ELEKTRYCZNYCH Adres budowy: Szczecinek ul. Szczecińska 47 dz. Nr 118/1 obr. 12 BranŜa: elektryczna Inwestor: Zespół Szkół Nr 1 im. Komisji Edukacji Narodowej ul. Szczecińska Szczecinek Temat: Oświetlenie sali gimnastycznej przy Zespole Szkół Nr 1 PROJEKTOWAŁ: tech. Stanisław Budnicki ASYSTENT PROJEKTANTA: mgr inŝ. Arkadiusz Budnicki ~ październik 2010r. ~

2 ZAWARTOŚĆ OPRACOWANIA strona tytułowa spis zawartości opracowania oświadczenie projektanta kopie uprawnień projektanta informacja BiOZ opis rozwiązań technicznych obliczenia oświetlenia z wykorzystaniem programu DIALux część rysunkowa: 1. rzut przyziemia sala gimnastyczna inwentaryzacja elektryczna 2. rzut przyziemia sala gimnastyczna plan proj. instalacji elektrycznej 3. schemat ideowy rozdziału energii

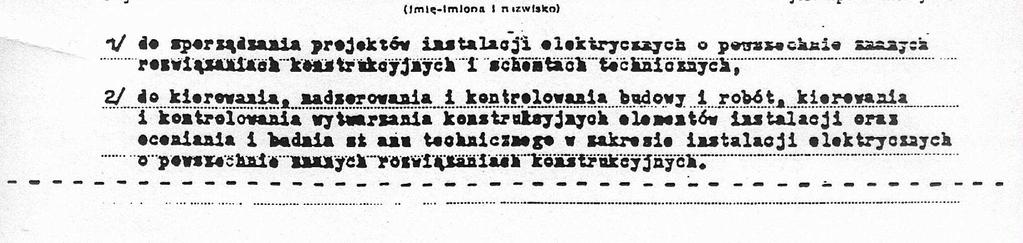

3 Szczecinek, październik 2010r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U. z 2003r., nr 207, poz z późn. zmianami) niniejszym oświadczam, Ŝe projekt instalacji elektrycznych wewnętrznych w budynku sali gimnastycznej Zespołu Szkół Nr 1 przy ul. Szczecińskiej 47 w Szczecinku, w zakresie niniejszego opracowania został sporządzony zgodnie z obowiązującymi przepisami i normami oraz zasadami wiedzy technicznej na dzień opracowania projektu. podpis projektanta / sprawdzającego

4

5

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa obiektu budowlanego : Adres obiektu: Inwestor : Projektant: Sala gimnastyczna Szczecinek działka nr 118/1 ul. Szczecińska 47 Zespół Szkół Nr 1 im. KEN ul. Szczecińska Szczecinek tech. Stanisław Budnicki ul. Polna 106d/ Szczecinek CZĘŚĆ OPISOWA 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Roboty budowlane obejmują wykonanie: wewnętrzne instalacje elektryczne 2. Wykaz istniejących obiektów budowlanych. a) Budynek zespołu szkół 3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. a) brak. 4. Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych. W trakcie prowadzenia robót budowlanych na obiekcie przewiduje się moŝliwość wystąpienia następujących zagroŝeń bezpieczeństwa i zdrowia ludzi: zagroŝenie poraŝeniem prądem elektrycznym prace montaŝowe na wysokości. 5. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji robót kierownik budowy udzieli zespołom pracowników własnych oraz podwykonawcom robót budowlanych szczegółowego instruktaŝu w formie ustnej, obejmującego zaznajomienie z:

7 a) zakresem robót budowlanych, b) technologiami realizacji robót budowlanych, c) harmonogramem robót z podaniem kolejności ich realizacji oraz czasu wymaganego do ich wykonania, d) przewidywanymi zagroŝeniami przy wykonywaniu robót budowlanych, z podaniem ich rodzaju i skali, czasu i miejsca wystąpienia oraz sposobu wydzielenia i oznakowania miejsca prowadzenia robót, e) Instrukcją bezpiecznego wykonywania robót budowlanych, 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. a) zapewnienie łączności radiowej lub telefonicznej z wykorzystaniem telefonu komórkowego, b) zagospodarowanie terenu budowy lub robót oraz ich prowadzenie winno odbywać się zgodnie z obowiązującymi zasadami i przepisami bhp i planem BIOZ, c) uwzględnienie wymagań związanych z organizacją i wykonywaniem robót, jakie wynikają z uzgodnień z: właścicielem lub uŝytkownikiem infrastruktury technicznej znajdującej się w obszarze prowadzonych robót, d) rozmieszczenie pojazdów, sprzętu, materiałów, ziemi z wykopów w taki sposób aby nie blokować dojazdów do stanowisk pracy, e) zabezpieczenie miejsc prowadzenia robót przy uŝyciu: - taśm ostrzegawczych, - barier, - balustrad, - ogrodzeń, - tablic bezpieczeństwa, - daszków ochronnych f) stosowanie sprzętu ochronnego i środków ochrony indywidualnej dobranych do rodzaju przewidywanego zagroŝenia podczas wykonywania robót, g) stosowanie sprzętu asekuracyjnego chroniącego przed upadkiem z wysokości h) stosowanie sprawdzonych technologii wykonywania robót, w których pracownicy są przeszkoleni, i) wykonywanie prac na urządzeniach elektroenergetycznych wymaga uzyskania zgody od właściciela tych urządzeń.

8 OPIS TECHNICZNY I. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem niniejszego opracowania jest wymiana wnętrzowej instalacji elektrycznej w istniejącej sali gimnastycznej przy Zespole Szkół Nr 1 im. KEN, zlokalizowanej przy ul. Szczecińskiej 47 w Szczecinku. Zakres opracowania obejmuje demontaŝ istniejącej instalacji elektrycznej i istniejących opraw oświetleniowych oraz budowę wewnętrznych instalacji elektrycznych oświetleniowch i gniazd wtyczkowych 230V oraz 400V w istniejącej sali gimnastycznej. II. PODSTAWA OPRACOWANIA. zlecenie inwestora rzuty budowlane inwentaryzacja stanu istniejącego obowiązujące normy i przepisy III. STAN ISTNIEJĄCY. Istniejąca w sali gimnastycznej instalacja elektryczna oświetleniowa i gniazd wtyczkowych jest wyeksploatowana i podlega wymianie. Obwody elektryczne sali gimnastycznej zasilane są z istniejącej rozdzielnicy T-8 zlokalizowanej w korytarzu przed wejściem do sali gim. W pomieszczeniu jest zainstalowanych 5 gniazd wtyczkowych 230V, 32 oprawy Ŝarowe ORW 80W oraz skrzynka Ŝeliwna natynkowa z aparatami do sterowania oświetleniem (rozmieszczenie elementów instalacji przedstawiono na rys. Nr 1). Elementy natynkowe istniejącej instalacji naleŝy zdemontować. Przewody ułoŝone pod tynkiem naleŝy odłączyć spod zasilania w rozdzielnicy T-8, zaizolować końcówki i pozostawić pod tynkiem w stanie beznapięciowym. Końce nieczynnych przewodów, które po odłączeniu osprzętu elektrycznego pozostaną na powierzchni tynku, naleŝy zaizolowane ukryć pod tynkiem w wykutych w tym celu bruzdach. IV. POMIAR ENERGII ELEKTRYCZNEJ. Pomiar energii elektrycznej Zespołu Szkół Nr 1 pozostaje bez zmian. Projektowana rozbudowa nie wpłynie na wzrost mocy przyłączeniowej obiektu, w związku z czym nie są wymagane warunki techniczne przyłączenia. V. ZASILANIE PROJ. ROZDZIELNICY RS SALI GIMNASTYCZNEJ. Projektowane obwody elektryczne sali gimnastycznej zasilane będą za pośrednictwem projektowanej rozdzielnicy RS. Proj. Rozdzielnicę RS naleŝy zasilić z istniejącej rozdzielnicy T-8 przewodem YDY5x6mm 2 układanym pod tynkiem w rurce RL37. W istniejącej rozdzielnicy T-8

9 naleŝy zamontować w górnym rzędzie wyłącznik nadprądowy S303B25A, z którego naleŝy wyprowadzić przewód zasilający proj. rozdzielnicę RS. Wyłącznik S303B25A naleŝy zasilić sprzed pozostałych istniejących zabezpieczeń w rozdzielnicy T-8. VI. ROZDZIAŁ ENERGII ELEKTRYCZNEJ. Jak opisano w punkcie V, projektowane obwody sali gimnastycznej zasilane będą za pośrednictwem projektowanej rozdzielnicy RS. Rozdzielnicę RS projektuje się w obudowie wnękowej typu RWN 3x12modułów z drzwiami metalowymi płaskimi, z zamkiem prod. Legrand. Rozdzielnicę RS naleŝy zainstalować na wysokości 1,8m nad poziomem posadzki (górna krawędź). W rozdzielnicy przewidziano wyłączniki instalacyjne nadprądowe i wyłączniki róŝnicowoprądowe oraz rozłącznik główny FR rozdzielnicy RS. Wielkości i typy zabezpieczeń oraz przekroje i typy przewodów pokazano na schemacie ideowym (rys. Nr 3). Zaprojektowano aparaty prod. Legrand. VII. INSTALACJA OŚWIETLENIOWA I GNIAZD WTYCZKOWYCH. Projektowane są obwody oświetleniowe, gniazd wtyczkowych 230V oraz obwód gniazda wtyczkowego 400V. Instalację prowadzoną po ścianach wykonać jako wtynkową z osprzętem wtynkowym przewodami YDY/YDYp o napięciu izolacji 450/750V. Instalację prowadzoną po suficie sali gimnastycznej wykonać jako natynkową, w rurkach RL22 mocowanych na uchwyty paskowe co 0,5m, przewodami YDY o napięciu izolacji 450/750V. Ze względu na większą wytrzymałość mechaniczną niŝ w przypadku standardowych, zaprojektowano gniazda 230V i wyłączniki oświetlenia o stopniu szczelności IP55 z serii Plexo IP55 prod. Legrand. Wszystkie gniazda wtyczkowe ze stykami ochronnymi. Ponadto dla ochrony przed uszkodzeniami mechanicznymi, gniazda wtyczkowe 230V i 400V oraz wyłączniki oświetlenia naleŝy zainstalować w wykutych do tego celu wnękach. Rozmiary wnęk podano na rys. Nr 2. Do oświetlenia przewidziano oprawy świetlówkowe RUBIN SPORT na świetlówki T8 2x58W, w wersji RSP 258 SLA G8K prod. AGA Light. NaleŜy zastosować świetlówki o temperaturze barwowej 840. Dla zapewnienia oświetlenia awaryjnego zaprojektowano moduły awaryjne, w które naleŝy wyposaŝyć 4 oprawy oświetleniowe wskazane na rys. Nr 2. Wysokość instalowania osprzętu: wyłączniki 1,2m dolna krawędź gniazda 230V 0,3m dolna krawędź gniazdo 400V 0,5m dolna krawędź. Przepusty przez ściany i podciągi w naleŝy wykonać w rurkach RL28, maksymalnie po 3 przewody w jednym przepuście. VIII. SYSTEM OCHRONY OD PORAśEŃ. Jako system ochrony od poraŝeń prądem elektrycznym naleŝy zastosować samoczynne wyłączenie. NaleŜy je zrealizować przy pomocy wyłączników róŝnicowoprądowych, nadprądowych oraz połączeń wyrównawczych.
