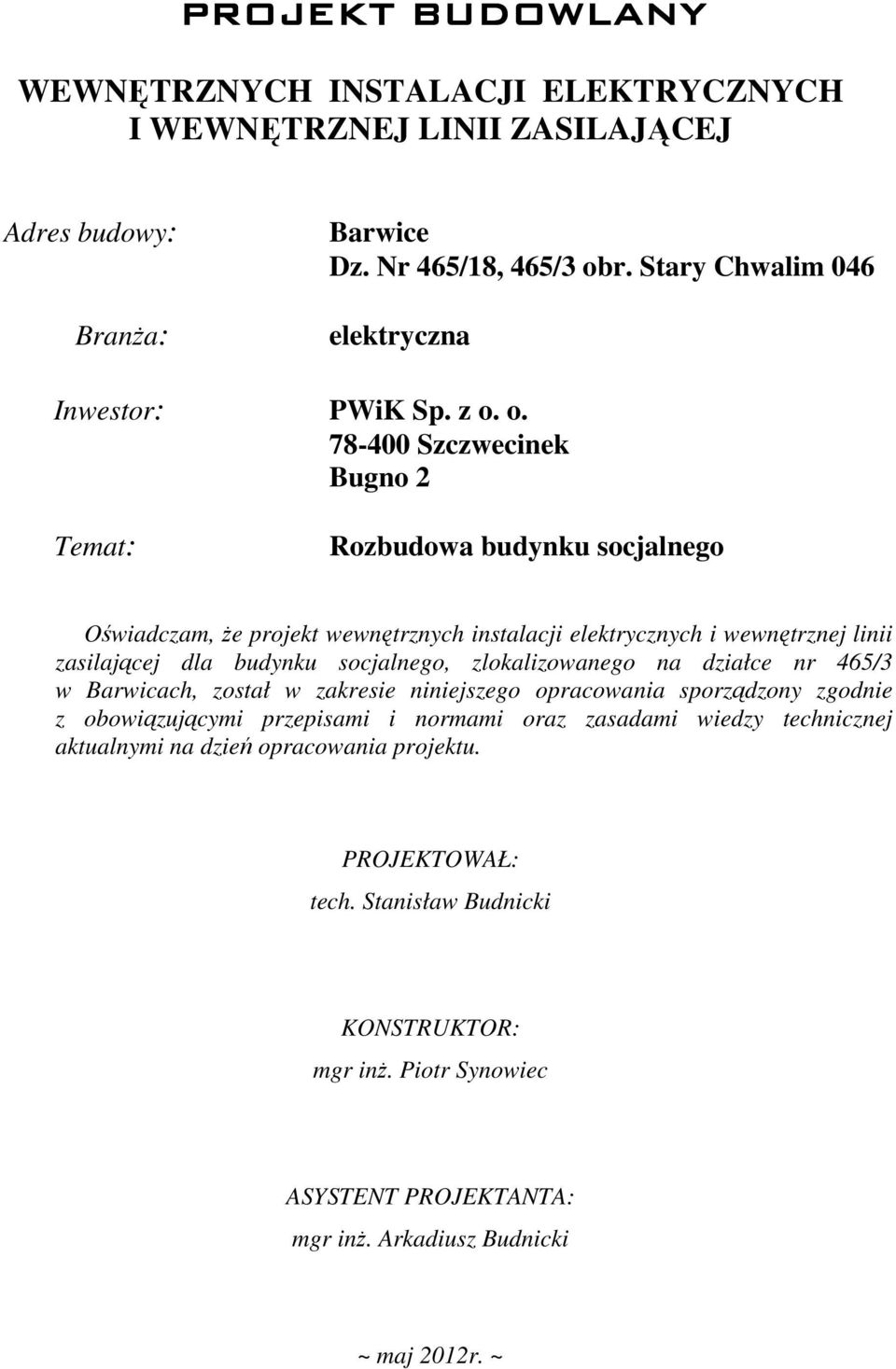

1 PROJEKT BUDOWLANY WEWNĘTRZNYCH INSTALACJI ELEKTRYCZNYCH I WEWNĘTRZNEJ LINII ZASILAJĄCEJ Adres budowy: BranŜa: Barwice Dz. Nr 465/18, 465/3 obr. Stary Chwalim 046 elektryczna Inwestor: PWiK Sp. z o. o Szczwecinek Bugno 2 Temat: Rozbudowa budynku socjalnego Oświadczam, Ŝe projekt wewnętrznych instalacji elektrycznych i wewnętrznej linii zasilającej dla budynku socjalnego, zlokalizowanego na działce nr 465/3 w Barwicach, został w zakresie niniejszego opracowania sporządzony zgodnie z obowiązującymi przepisami i normami oraz zasadami wiedzy technicznej aktualnymi na dzień opracowania projektu. PROJEKTOWAŁ: tech. Stanisław Budnicki KONSTRUKTOR: mgr inŝ. Piotr Synowiec ASYSTENT PROJEKTANTA: mgr inŝ. Arkadiusz Budnicki ~ maj 2012r. ~

2 ZAWARTOŚĆ OPRACOWANIA strona tytułowa spis zawartości opracowania kopie uprawnień projektanta informacja BiOZ opis rozwiązań technicznych część rysunkowa: - projekt zagospodarowania terenu - rysunki instalacji elektrycznych - schematy ideowe - rysunek instalacji odgromowej

3

4

5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa obiektu budowlanego : Adres obiektu: Budynek soajalny Barwice działka nr 465/18, 465/3 Inwestor : PWiK Sp. z o. o Szczecinek Bugno 2 Projektant: tech. S. Budnicki CZĘŚĆ OPISOWA 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Roboty budowlane obejmują wykonanie: wewnętrzne linie zasilające wewnętrzne instalacje elektryczne maszt oświetleniowo - odgromowy 2. Wykaz istniejących obiektów budowlanych. a) budynek socjalny do rozbudowy wraz z instalacjami b) podziemne sieci uzbrojenia terenu c) techniczna infrastruktura naziemna 3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. a) brak. 4. Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych. W trakcie prowadzenia robót budowlanych na obiekcie przewiduje się moŝliwość wystąpienia następujących zagroŝeń bezpieczeństwa i zdrowia ludzi: zagroŝenie poraŝeniem prądem elektrycznym występowanie wykopów o ścianach pionowych otwartych o głębokości ok. 0,7m prace montaŝowe na wysokości.

6 5. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji robót kierownik budowy udzieli zespołom pracowników własnych oraz podwykonawcom robót budowlanych szczegółowego instruktaŝu w formie ustnej, obejmującego zaznajomienie z: a) zakresem robót budowlanych, b) technologiami realizacji robót budowlanych, c) harmonogramem robót z podaniem kolejności ich realizacji oraz czasu wymaganego do ich wykonania, d) przewidywanymi zagroŝeniami przy wykonywaniu robót budowlanych, z podaniem ich rodzaju i skali, czasu i miejsca wystąpienia oraz sposobu wydzielenia i oznakowania miejsca prowadzenia robót, e) Instrukcją bezpiecznego wykonywania robót budowlanych, 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. a) zapewnienie łączności radiowej lub telefonicznej z wykorzystaniem telefonu komórkowego, b) zagospodarowanie terenu budowy lub robót oraz ich prowadzenie winno odbywać się zgodnie z obowiązującymi zasadami i przepisami bhp i planem BIOZ, c) uwzględnienie wymagań związanych z organizacją i wykonywaniem robót, jakie wynikają z uzgodnień z: właścicielem lub uŝytkownikiem infrastruktury technicznej znajdującej się w obszarze prowadzonych robót, d) rozmieszczenie pojazdów, sprzętu, materiałów, ziemi z wykopów w taki sposób aby nie blokować dojazdów do stanowisk pracy, e) zabezpieczenie miejsc prowadzenia robót przy uŝyciu: - taśm ostrzegawczych, - barier, - balustrad, - ogrodzeń, - tablic bezpieczeństwa, - daszków ochronnych f) stosowanie sprzętu ochronnego i środków ochrony indywidualnej dobranych do rodzaju przewidywanego zagroŝenia podczas wykonywania robót, g) stosowanie sprzętu asekuracyjnego chroniącego przed upadkiem z wysokości h) stosowanie sprawdzonych technologii wykonywania robót, w których pracownicy są przeszkoleni, i) wykonywanie prac na urządzeniach elektroenergetycznych wymaga uzyskania zgody od właściciela tych urządzeń.

7 OPIS TECHNICZNY I. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem niniejszego opracowania jest zasilanie w energię elektryczną i wnętrzowa instalacja elektryczna oraz instalacja odgromowa rozbudowywanego budynku socjalnego, zlokalizowanego w Barwicach przy na działce Nr 465/13. Zakres opracowania obejmuje budowę wewnętrznej linii zasilającej (wlz) rezerwowanej zasilaniem z istniejącego agregatu oraz wewnętrzne instalacje elektryczne oświetleniowe, siły 230/400V i instalacje odgromowe z masztem oświetleniowo odgromowym. II. PODSTAWA OPRACOWANIA. zlecenie inwestora podkłady geodezyjne w skali 1:500 rzuty budowlane inwentaryzacja stanu istniejącego obowiązujące normy i przepisy III. WEWNĘTRZNA LINIA ZASILAJĄCA.. Rozbudowywany budynek zasilany jest z istniejącej wewnętrznej sieci elektrycznej oczyszczalni ścieków w Barwicach. Projektuje się wewnętrzną linię zasilającą rezerwowaną zasilaniem z istniejącego agregatu prądotwórczego. Wzrost mocy nie będzie znaczący, w związku z czym nie są wymagane warunki techniczne przyłączenia. Projektowane złącze kablowe ZK-3e, zlokalizowane przy ścianie zewnętrznej istniejącego budynku agregatu, naleŝy zasilić kablem YAKY4x150mm 2 z istniejącej szafki TBP umieszczonej wewnątrz budynku agregatu, po przeciwnej stronie ściany. Istn. kabel YAKY4x150mm 2 wyprowadzony z istn. TBP do istn. złącza ZK-2a przy budynku głównym naleŝy odłączyć z TBP i przepiąć do proj. ZK-3e. Z proj. złącza ZK-3e wyprowadzić kablem YKY5x16mm 2 w kierunku projektowanej szafy kablowej SK6 proj. wewnętrzną linię zasilającą budynek socjalny. Istniejący kabel YKY5x10mm 2 zasilający budynek socjalny naleŝy odłączyć z rozdzielnicy RB budynku socjalnego i przepiąć do proj. SK6. W SK6 dokonać podziału sieci. Z proj. SK6 proj. kablem YKY5x10mm 2 zasilić istn. rozdzielnicę TB budynku socjalnego. Podłączenia wykonać wg schematu ideowego zamieszczonego na rys. nr 4. Prace w obrębie istn. rozdzielnicy RB wykonać w sposób nie naruszający tynków w istn. pomieszczeniu szatni. UWAGA: projektowaną szafę kablową SK6 inwestor posiada w zasobie magazynowym. Wykonawca pobierze szafę SK6 z magazynu inwestora. Z proj. rozdzielnicy T2 wyprowadzić kablem YKY3x2,5mm 2 linię zasilającą oprawę oświetleniową zlokalizowaną na maszcie oświetleniowym. Kable w ziemi układać w rowie na głębokości co najmniej 70cm bezpośrednio na dnie wykopu, jeśli grunt jest piaszczysty. W przypadku gruntu kamienistego kabel ułoŝyć na podsypce z piasku grubości 10cm i pokryć warstwą piasku tej samej grubości. Po ułoŝeniu kabla w ziemi i połączeniu z istniejącym kablem dokonać pomiaru ciągłości Ŝył oraz

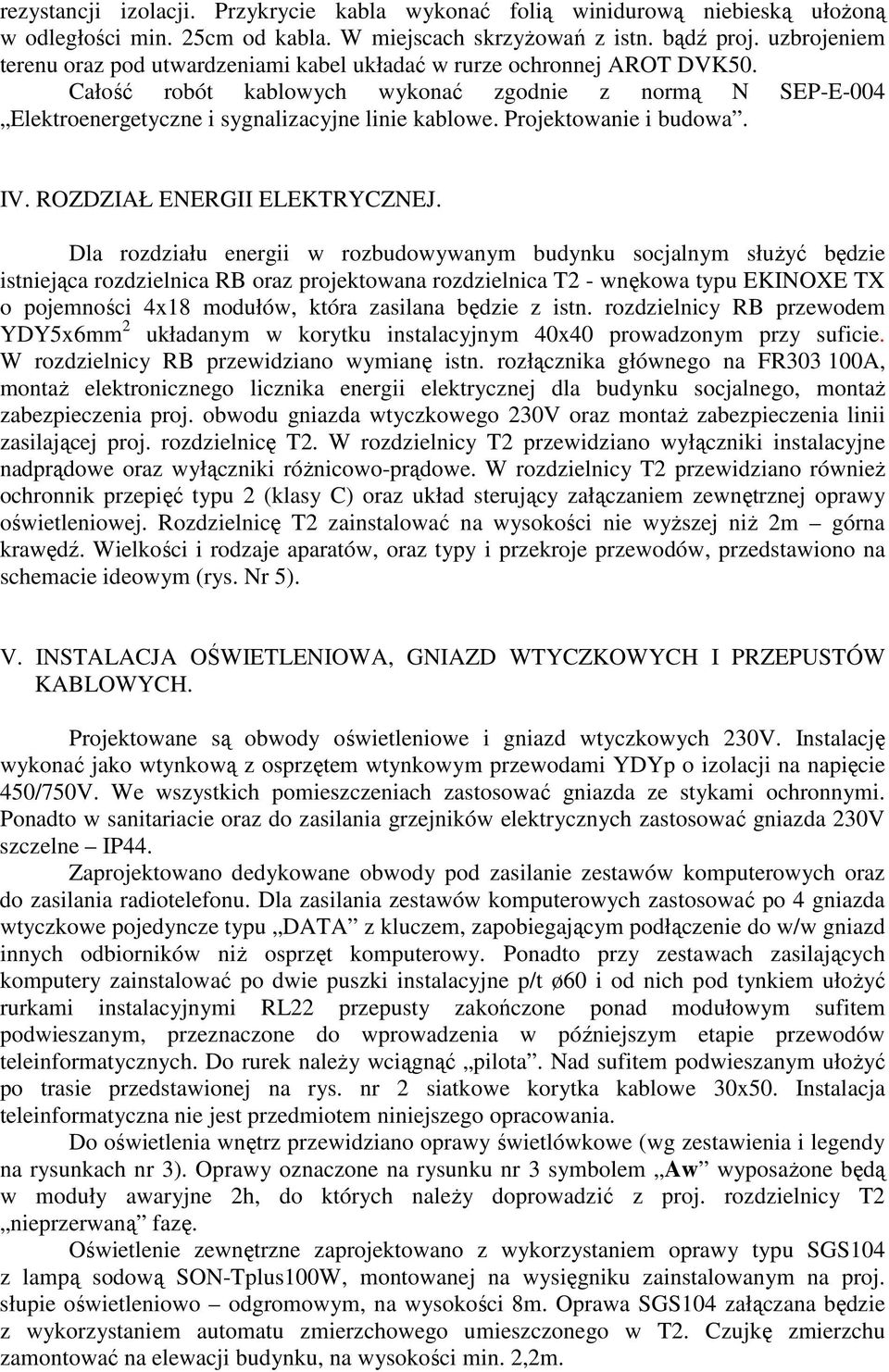

8 rezystancji izolacji. Przykrycie kabla wykonać folią winidurową niebieską ułoŝoną w odległości min. 25cm od kabla. W miejscach skrzyŝowań z istn. bądź proj. uzbrojeniem terenu oraz pod utwardzeniami kabel układać w rurze ochronnej AROT DVK50. Całość robót kablowych wykonać zgodnie z normą N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. IV. ROZDZIAŁ ENERGII ELEKTRYCZNEJ. Dla rozdziału energii w rozbudowywanym budynku socjalnym słuŝyć będzie istniejąca rozdzielnica RB oraz projektowana rozdzielnica T2 - wnękowa typu EKINOXE TX o pojemności 4x18 modułów, która zasilana będzie z istn. rozdzielnicy RB przewodem YDY5x6mm 2 układanym w korytku instalacyjnym 40x40 prowadzonym przy suficie. W rozdzielnicy RB przewidziano wymianę istn. rozłącznika głównego na FR A, montaŝ elektronicznego licznika energii elektrycznej dla budynku socjalnego, montaŝ zabezpieczenia proj. obwodu gniazda wtyczkowego 230V oraz montaŝ zabezpieczenia linii zasilającej proj. rozdzielnicę T2. W rozdzielnicy T2 przewidziano wyłączniki instalacyjne nadprądowe oraz wyłączniki róŝnicowo-prądowe. W rozdzielnicy T2 przewidziano równieŝ ochronnik przepięć typu 2 (klasy C) oraz układ sterujący załączaniem zewnętrznej oprawy oświetleniowej. Rozdzielnicę T2 zainstalować na wysokości nie wyŝszej niŝ 2m górna krawędź. Wielkości i rodzaje aparatów, oraz typy i przekroje przewodów, przedstawiono na schemacie ideowym (rys. Nr 5). V. INSTALACJA OŚWIETLENIOWA, GNIAZD WTYCZKOWYCH I PRZEPUSTÓW KABLOWYCH. Projektowane są obwody oświetleniowe i gniazd wtyczkowych 230V. Instalację wykonać jako wtynkową z osprzętem wtynkowym przewodami YDYp o izolacji na napięcie 450/750V. We wszystkich pomieszczeniach zastosować gniazda ze stykami ochronnymi. Ponadto w sanitariacie oraz do zasilania grzejników elektrycznych zastosować gniazda 230V szczelne IP44. Zaprojektowano dedykowane obwody pod zasilanie zestawów komputerowych oraz do zasilania radiotelefonu. Dla zasilania zestawów komputerowych zastosować po 4 gniazda wtyczkowe pojedyncze typu DATA z kluczem, zapobiegającym podłączenie do w/w gniazd innych odbiorników niŝ osprzęt komputerowy. Ponadto przy zestawach zasilających komputery zainstalować po dwie puszki instalacyjne p/t ø60 i od nich pod tynkiem ułoŝyć rurkami instalacyjnymi RL22 przepusty zakończone ponad modułowym sufitem podwieszanym, przeznaczone do wprowadzenia w późniejszym etapie przewodów teleinformatycznych. Do rurek naleŝy wciągnąć pilota. Nad sufitem podwieszanym ułoŝyć po trasie przedstawionej na rys. nr 2 siatkowe korytka kablowe 30x50. Instalacja teleinformatyczna nie jest przedmiotem niniejszego opracowania. Do oświetlenia wnętrz przewidziano oprawy świetlówkowe (wg zestawienia i legendy na rysunkach nr 3). Oprawy oznaczone na rysunku nr 3 symbolem Aw wyposaŝone będą w moduły awaryjne 2h, do których naleŝy doprowadzić z proj. rozdzielnicy T2 nieprzerwaną fazę. Oświetlenie zewnętrzne zaprojektowano z wykorzystaniem oprawy typu SGS104 z lampą sodową SON-Tplus100W, montowanej na wysięgniku zainstalowanym na proj. słupie oświetleniowo odgromowym, na wysokości 8m. Oprawa SGS104 załączana będzie z wykorzystaniem automatu zmierzchowego umieszczonego w T2. Czujkę zmierzchu zamontować na elewacji budynku, na wysokości min. 2,2m.

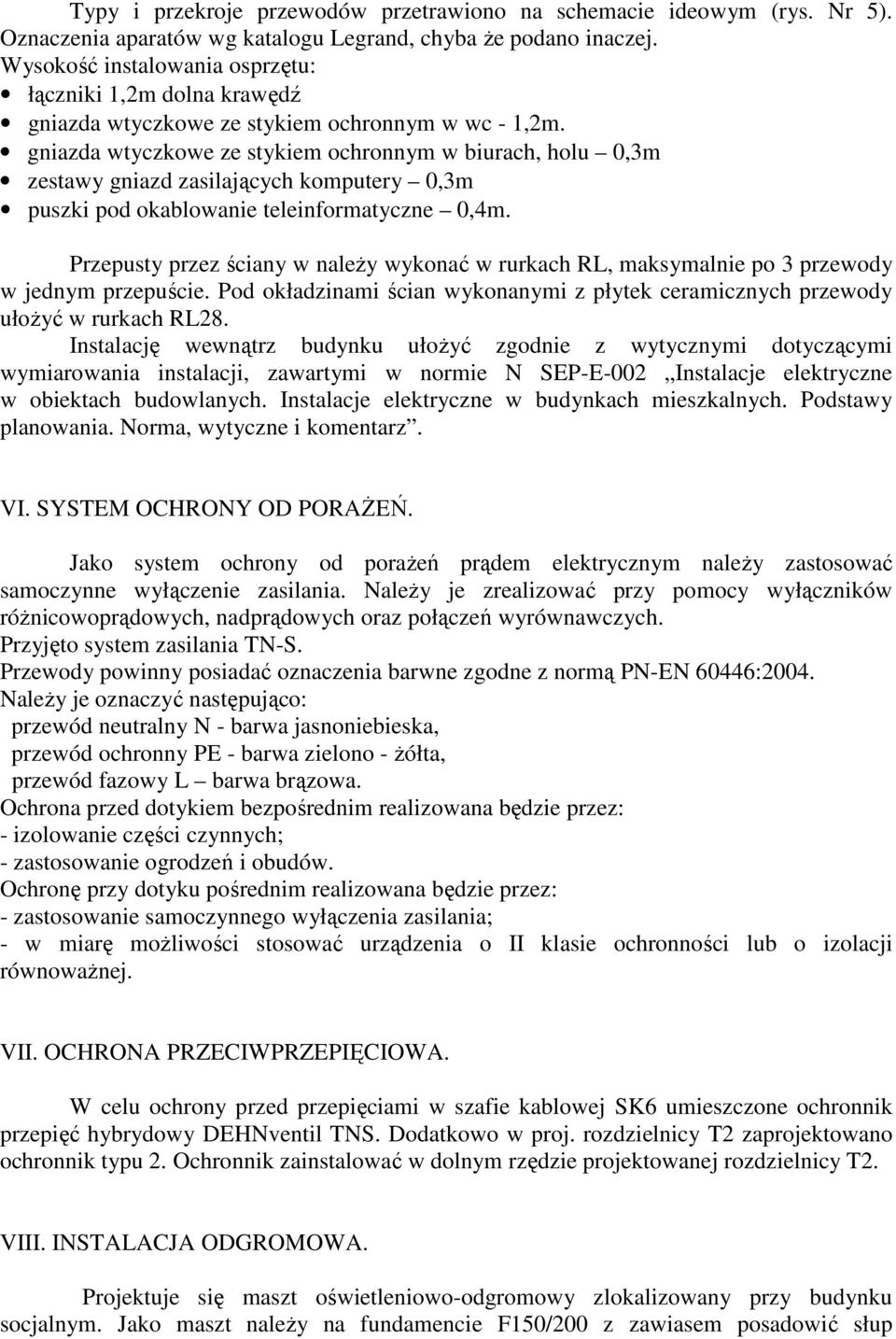

9 Typy i przekroje przewodów przetrawiono na schemacie ideowym (rys. Nr 5). Oznaczenia aparatów wg katalogu Legrand, chyba Ŝe podano inaczej. Wysokość instalowania osprzętu: łączniki 1,2m dolna krawędź gniazda wtyczkowe ze stykiem ochronnym w wc - 1,2m. gniazda wtyczkowe ze stykiem ochronnym w biurach, holu 0,3m zestawy gniazd zasilających komputery 0,3m puszki pod okablowanie teleinformatyczne 0,4m. Przepusty przez ściany w naleŝy wykonać w rurkach RL, maksymalnie po 3 przewody w jednym przepuście. Pod okładzinami ścian wykonanymi z płytek ceramicznych przewody ułoŝyć w rurkach RL28. Instalację wewnątrz budynku ułoŝyć zgodnie z wytycznymi dotyczącymi wymiarowania instalacji, zawartymi w normie N SEP-E-002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w budynkach mieszkalnych. Podstawy planowania. Norma, wytyczne i komentarz. VI. SYSTEM OCHRONY OD PORAśEŃ. Jako system ochrony od poraŝeń prądem elektrycznym naleŝy zastosować samoczynne wyłączenie zasilania. NaleŜy je zrealizować przy pomocy wyłączników róŝnicowoprądowych, nadprądowych oraz połączeń wyrównawczych. Przyjęto system zasilania TN-S. Przewody powinny posiadać oznaczenia barwne zgodne z normą PN-EN 60446:2004. NaleŜy je oznaczyć następująco: przewód neutralny N - barwa jasnoniebieska, przewód ochronny PE - barwa zielono - Ŝółta, przewód fazowy L barwa brązowa. Ochrona przed dotykiem bezpośrednim realizowana będzie przez: - izolowanie części czynnych; - zastosowanie ogrodzeń i obudów. Ochronę przy dotyku pośrednim realizowana będzie przez: - zastosowanie samoczynnego wyłączenia zasilania; - w miarę moŝliwości stosować urządzenia o II klasie ochronności lub o izolacji równowaŝnej. VII. OCHRONA PRZECIWPRZEPIĘCIOWA. W celu ochrony przed przepięciami w szafie kablowej SK6 umieszczone ochronnik przepięć hybrydowy DEHNventil TNS. Dodatkowo w proj. rozdzielnicy T2 zaprojektowano ochronnik typu 2. Ochronnik zainstalować w dolnym rzędzie projektowanej rozdzielnicy T2. VIII. INSTALACJA ODGROMOWA. Projektuje się maszt oświetleniowo-odgromowy zlokalizowany przy budynku socjalnym. Jako maszt naleŝy na fundamencie F150/200 z zawiasem posadowić słup

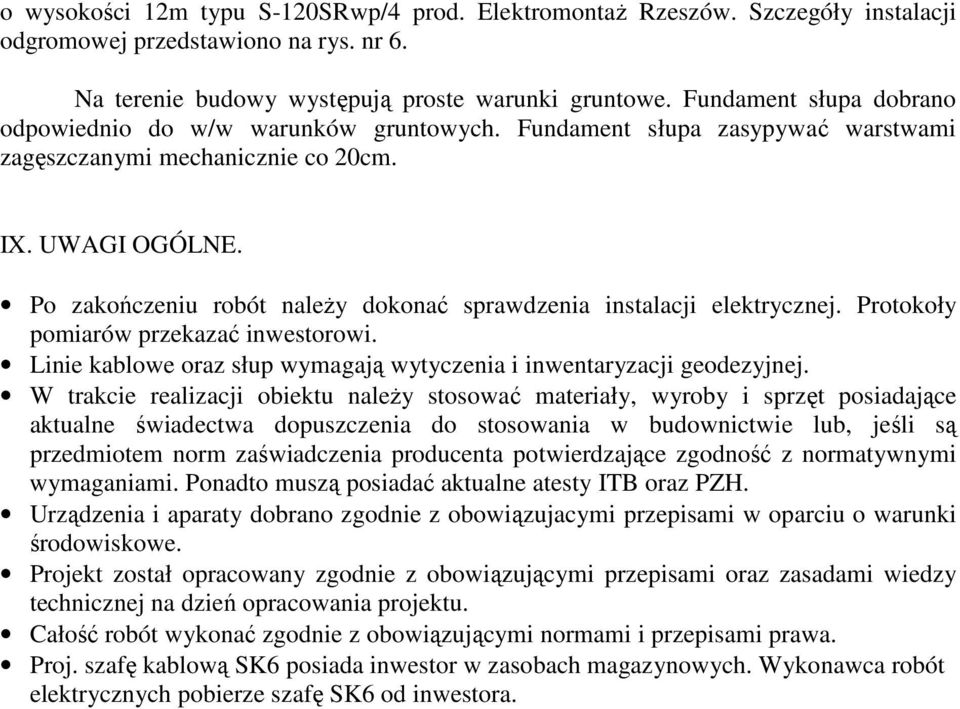

10 o wysokości 12m typu S-120SRwp/4 prod. ElektromontaŜ Rzeszów. Szczegóły instalacji odgromowej przedstawiono na rys. nr 6. Na terenie budowy występują proste warunki gruntowe. Fundament słupa dobrano odpowiednio do w/w warunków gruntowych. Fundament słupa zasypywać warstwami zagęszczanymi mechanicznie co 20cm. IX. UWAGI OGÓLNE. Po zakończeniu robót naleŝy dokonać sprawdzenia instalacji elektrycznej. Protokoły pomiarów przekazać inwestorowi. Linie kablowe oraz słup wymagają wytyczenia i inwentaryzacji geodezyjnej. W trakcie realizacji obiektu naleŝy stosować materiały, wyroby i sprzęt posiadające aktualne świadectwa dopuszczenia do stosowania w budownictwie lub, jeśli są przedmiotem norm zaświadczenia producenta potwierdzające zgodność z normatywnymi wymaganiami. Ponadto muszą posiadać aktualne atesty ITB oraz PZH. Urządzenia i aparaty dobrano zgodnie z obowiązujacymi przepisami w oparciu o warunki środowiskowe. Projekt został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej na dzień opracowania projektu. Całość robót wykonać zgodnie z obowiązującymi normami i przepisami prawa. Proj. szafę kablową SK6 posiada inwestor w zasobach magazynowych. Wykonawca robót elektrycznych pobierze szafę SK6 od inwestora.
