(IMDGSM/RS485) Instrukcja użytkowania modułu telemetrycznego. Model nr: 3000/3010. Wersja dokumentu: 0.9 Data aktualizacji: 26 października 2016

Transkrypt

1 Instrukcja użytkowania modułu telemetrycznego (IMDGSM/RS485) Model nr: 3000/3010 Wersja dokumentu: 0.9 Data aktualizacji: 26 października 2016 Spółka Inżynierów SIM Sp. z o.o. Adres siedziby firmy: ul. Stefczyka 34, LUBLIN info@sim.com.pl, NIP Sekretariat (0-81) fax (0-81) Dział Obsługi Klienta tel. (0-81) Serwis (0-81)

2 SPIS TREŚCI: 1. ZASADY BEZPIECZEŃSTWA ŚRODOWISKO CHARAKTERYSTYKA OGÓLNA MODUŁU OPIS OGÓLNY FUNKCJE REALIZOWANE PRZEZ MODUŁ PARAMETRY TECHNICZNE PARAMETRY MECHANICZNE PARAMETRY ŚRODOWISKOWE Eksploatacja Przechowywanie PARAMETRY ELEKTRYCZNE Zasilanie PARAMETRY MODEMU GSM PARAMETRY INTERFEJSU DANYCH RS MONTAŻ OSTRZEŻENIA I WYMOGI DLA INSTALATORA OPIS ZŁĄCZY ELEKTRYCZNYCH I SYGNALIZACJI SCHEMAT PODŁĄCZENIA SCHEMAT INSTALACJI MODUŁU IMDGSM/RS DIAGNOSTYKA PRACY MODUŁU SIM Sp. z o.o.

3 1. Zasady bezpieczeństwa Ostrzeżenie napięcie elektryczne! Prace instalacyjne w sieci pod napięciem 230V powinna wykonywać tylko osoba przeszkolona, posiadająca odpowiednie uprawnienia; Prace instalacyjne okablowania i modułów DomatiQ powinna przeprowadzać osoba tylko i wyłącznie przeszkolona; Prace bez przeszkolenia mogą prowadzić do poważnych szkód rzeczowych pożar, a także utraty zdrowia lub życia; Wymogi instalacyjne - ostrzeżenie Urządzenie należy wyłącznie stosować zgodnie z przeznaczeniem oraz odpowiednimi komponentami i specyfikacją techniczną opisaną w dalszej części instrukcji (pkt. 5.1 Ostrzeżenia i wymogi dla instalatora) Jeśli powyższe minimalne wymogi nie zostaną spełnione lub zlekceważone, wówczas użytkownik (tylko i wyłącznie) ponosi odpowiedzialność za wszelkie uszkodzenia mienia, sprzętu lub obrażenia ciała czy utratę życia. 2. Środowisko Ochrona środowiska Urządzeń elektrycznych i elektronicznych nie wolno wyrzucać do śmieci; Urządzenie mogą zawierać cenne surowce, które mogą zostać ponownie wykorzystane; Na tego typu urządzenia są przeznaczone odpowiednie pojemniki lub autoryzowane punkty skupu/utylizacji odpadów; 3 SIM Sp. z o.o.

4 3. Charakterystyka ogólna modułu 3.1 Opis ogólny Moduł w określonych interwałach czasowych odczytuje wybrane parametry z regulatora mocy biernej i zapisuje je w plikach dziennych. Pojedyncze zapisy zawierają informacje o lokalizacji, czasie, rodzaju parametru oraz zmierzonej wartości. Pamięć urządzenia umożliwia przechowywanie danych przez co najmniej tydzień. Moduł telemetryczny IMDGSM/RS485 wysyła alarmy za pośrednictwem sieci telefonii komórkowej (GPRS). Na żądanie przesyła do serwera plik z danymi z konkretnie wskazanego dnia za pośrednictwem sieci telefonii komórkowej. Serwer może również zażądać przesłania pliku tworzonego dla bieżącej doby. Na żądanie przesłane z serwera moduł zapisuje w swojej pamięci progi alarmowe dla każdego z odczytywanych parametrów. W określonych interwałach czasowych moduł synchronizuje swój czas z czasem serwera. Interwał synchronizacji czasu może być zmieniony na żądanie przesłane z serwera. Zegar ma podtrzymanie bateryjne. System charakteryzuje się szerokim polem integracji technologii (elektryka, ogrzewanie, chłodnictwo, etc.). Jest systemem elastycznym i skalowalnym. Wynika to z możliwości integracji z elementami systemu Domatiq BMS, Comlan. IMDGSM/RS485 ma następujące interfejsy: 1 port RS485; 1 interfejs GSM; 1 port CAN; 4 SIM Sp. z o.o.

5 3.2 Funkcje realizowane przez moduł Funkcje realizowane przez Moduł GSM: Transmisja danych ze sterownika kompensatora poprzez sieć GSM. Przesyłanie alarmów na serwer przy wykorzystaniu telefonii komórkowej. Synchronizacja czasu modułu IMDGSM/RS485 z czasem na serwerze. Przechowywanie i aktualizacja progów alarmowych. Funkcje realizowane przez oprogramowanie analityczne: Odbieranie oraz gromadzenie danych. Powiadamianie za pomocą SMS-ów i poczty elektronicznej o alarmach i nagłych zdarzeniach. Wysyłanie przez sieć komórkową komunikatów z parametrami oraz poleceniami do modułu GSM/RS485. Podgląd historycznych danych pomiarowych oraz obliczenia na podstawie określonych parametrów. Możliwość eksportu danych do pliku *.csv. Automatyczny, tygodniowy eksport danych z serwera do plików *.csv. Wysyłanie SMS-ów o przekroczeniu ustalonego progu alarmowego dla zmierzonego parametru. 5 SIM Sp. z o.o.

6 Wysłanie ze zbiorczym zestawieniem alarmów w postaci plików *.csv. Tworzenie profili alarmowych. Ustawianie interwału synchronizacji czasu modułu GSM z serwerem. Możliwość wprowadzenia logo oraz stopki do drukowanych raportów. Po zalogowaniu się do programu wyświetlana jest informacji zbiorcza o wszystkich nowych zarejestrowanych alarmach. 6 SIM Sp. z o.o.

7 4. Parametry techniczne 4.1 Parametry mechaniczne Standardowa obudowa modułowa na szynę DIN TH35 o szerokości 3M równej 53,6 mm wykonana z tworzywa samogasnącego w kolorze RAL7035, o stopniu ochrony IP20. Parametr Szerokość Wysokość Głębokość Waga Wartość 53,6 mm 98,7 mm 61,5 mm 0,30 kg 7 SIM Sp. z o.o.

8 4.2 Parametry środowiskowe Eksploatacja Parametr Zakres temperatury Wilgotność względna Wartość 0 50 C 5 90 % bez kondensacji Przechowywanie Parametr Zakres temperatury Wilgotność względna Wartość C 5-90 % bez kondensacji 4.3 Parametry elektryczne Zasilanie Parametr Napięcie zasilania Wartość 12 18V DC Pobór mocy Nominalny Maksymalny 1 W 4 W Kategoria przepięciowa 1 Stopień ochrony IP Parametry modemu GSM Parametr Wartość Zakres pracy 900,1800 SMS przez GPRS FDN (fixed dialling mode) Tak Tak 8 SIM Sp. z o.o.

9 Detekcja zagłuszenia Tak Klasa transmisji GPRS 10 Terminal GPRS Klasa B Schematy kodowania 1,2,3,4 Moc wyjściowa Czułość Karta SIM Antena Złącze anteny Impedancja anteny Class MHz Class MHz -108 dbm 900 MHz -107 dbm 1800 MHz 1,8V / 3V (pełen rozmiar) Zewnętrzna, magnetyczna z kablem o długości 2,5 mb SMA 50 Ohm 4.2 Parametry interfejsu danych RS-485 Parametr Wartość Ilość portów 1 Izolacja Optyczna, 1500 Vrms 9 SIM Sp. z o.o.

10 5. Montaż 5.1 Ostrzeżenia i wymogi dla instalatora Ostrzeżenia i wymogi: Przed montażem/demontażem odłączyć napięcie sieciowe 230V; Przed montażem/demontażem należy upewnić się czy urządzenie nie jest pod napięciem; Należy stosować odpowiednie ubranie, wyposażenie ochronne; Należy stosować odpowiednie (atestowane) narzędzia i przyrządy pomiarowe; Należy zweryfikować rodzaj sieci zasilającej i zapewnić odpowiednie warunki przyłączeniowe (np. uziemienie, itp.); Należy przestrzegać wskazówek dotyczących montażu i podłączeń elektrycznych; Instalacja nie powinna przekraczać parametrów progowych urządzenia wymienionych w specyfikacji technicznej; 5.2 Opis złączy elektrycznych i sygnalizacji Złącza elektryczne to wysokiej klasy listwy, wielostykowe do przewodu o maksymalnym polu przekroju 2,5 mm SIM Sp. z o.o.

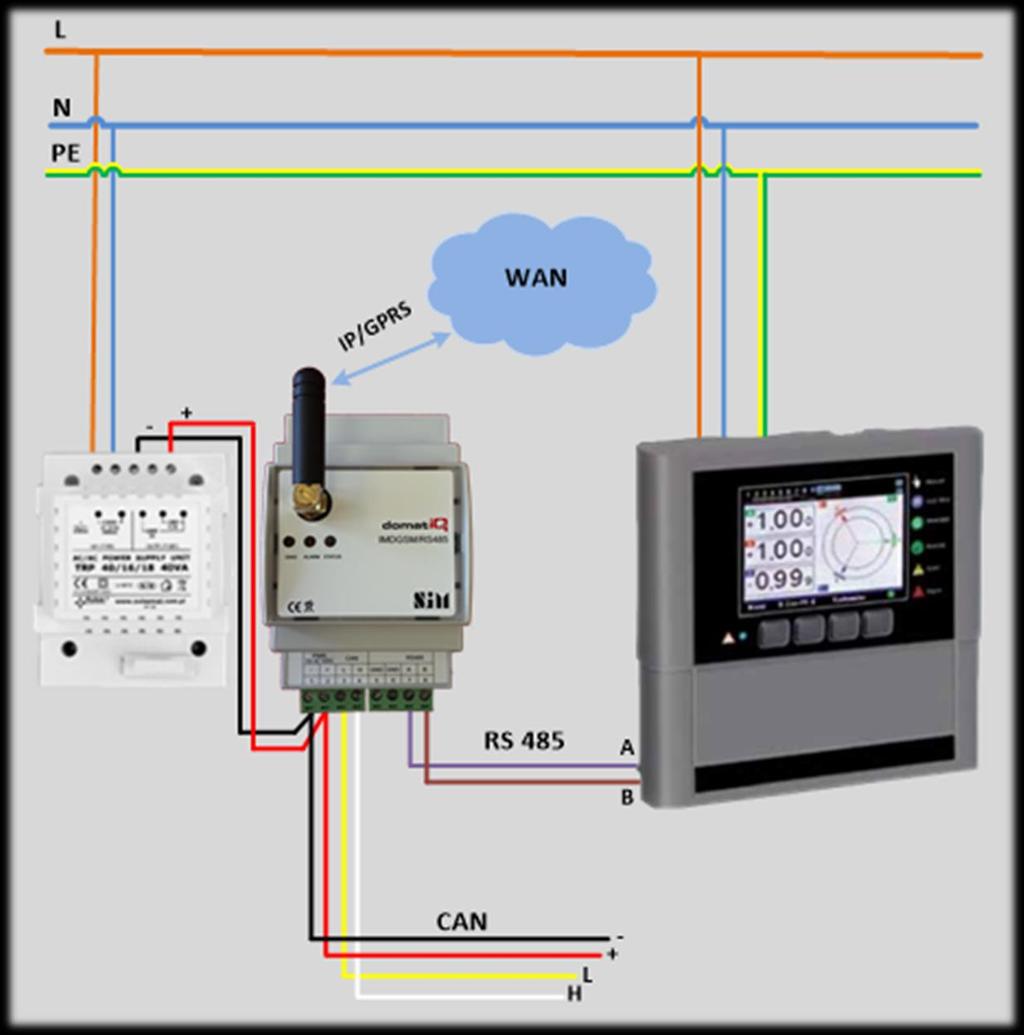

11 Gniazdo do podłączenia anteny GSM Sygnalizacja stanu pracy modułu Styki do podłączenia zasilania modułu. Styki do podłączenia magistrali CAN Styki do podłączenia interfejsu RS Schemat podłączenia 11 SIM Sp. z o.o.

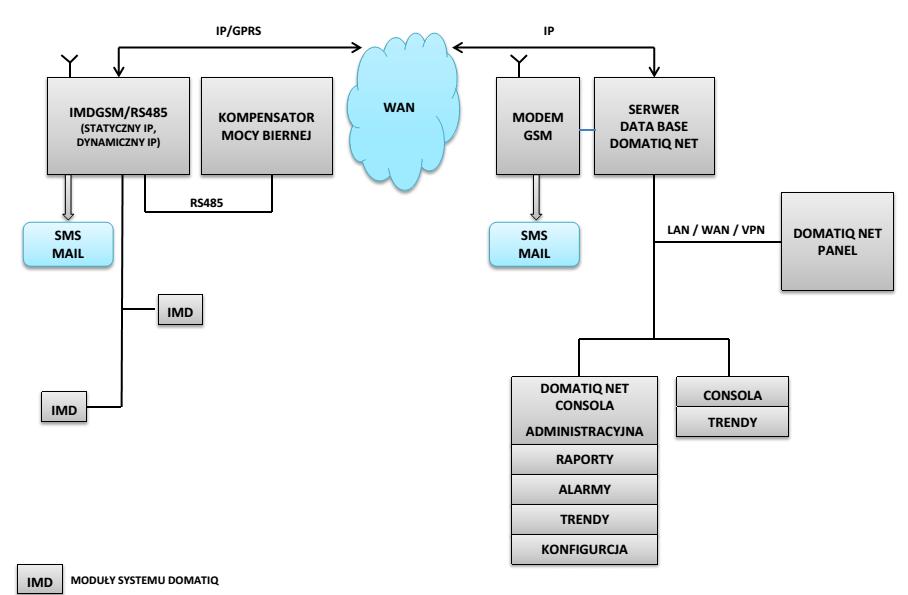

12 5.4 Schemat instalacji modułu IMDGSM/RS485 Moduł IMD/GSM ma wyprowadzone wyjście na magistrale CAN. To nam daje możliwość komunikacji modułu z systemem DomatiQ dzięki temu możemy zyskać dodatkowe możliwości pracy i komunikacji modułu. Podłączenie modułu do magistrali CAN jest rozwiązaniem opcjonalnym. 12 SIM Sp. z o.o.

13 5.5 Diagnostyka pracy modułu Diagnostyka modułu opiera się obecnie o sygnalizację optyczno-dźwiękową. Jeżeli komunikacja i praca modułu jest poprawna, to po uruchomieniu i pomyślnej jego inicjalizacji powinna zgasnąć dioda DIAG. Jeżeli świeci się w sposób ciągły - oznacza to błąd (nie zawsze krytyczny). Gdy dioda DIAG świeci ciągle to możemy wejść w tryb diagnostyki. Wejście w ten tryb jest możliwe poprzez przytrzymanie przycisku SW1 przez około 3s (przycisk będzie widoczny w dolnym lewym rogu płytki, po zdjęciu przykrywki z modułu). Dioda po krótkim czasie powinna zgasnąć, następnie moduł powinien nadać raport o błędach. W ramach diagnostyki modułu są nadawane kody dwucyfrowe. Pierwsza cyfra oznacza numer grupy błędu, druga cyfra oznacza błąd w ramach tej grupy. BŁĄD GRUPA 1 - GENERAL 2 - MODEM 3 - SERVER 1 - NO CONFIGURATION 2 - EXTERNAL MEMORY ERROR 1 - CONNECTION ERROR 2 ANTENNA ERROR 3. 3 CLOCK ERROR 3 - NO SIM CARD 1 - NO INTERNET 2 - TCP CONNECTION ERROR 3 - FTP CONNECTION ERROR MODBUS ERROR 4 - NO PROFILES Zawsze nadawane są numer grupy (1,2,3) i numer błędu w ramach tej grupy wg. powyższej tabelki. Czas sygnalizacji błędów: Numer grupy jest nadawany sygnałem 1000ms, Numer błędu 500ms. Odstęp pomiędzy grupami błędów wynosi 3000ms. Po nadaniu wszystkich kodów, moduł przechodzi w tryb normalnej pracy. 13 SIM Sp. z o.o.
