Karta techniczna. Przepływomierz masowy Coriolisa. RCT1000 z czujnikami RCS005 i RCS008 OPIS APLIKACJE OBSŁUGA DZIAŁANIE DIAGNOSTYKA ZALETY

Transkrypt

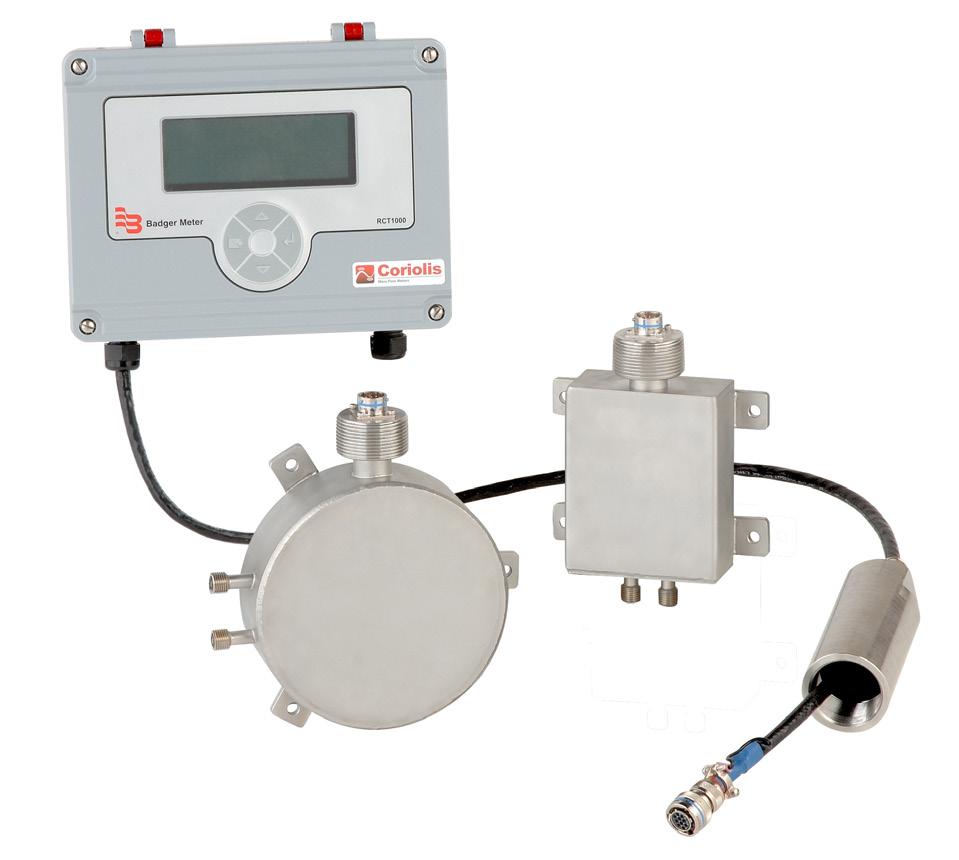

1 Przepływomierz masowy Coriolisa OPIS RCT1000 z czujnikami RCS005 i RCS008 Przepływomierz masowy RCT1000 dokonuje pomiaru przepływu przez bezpośredni pomiar przepływu masy i gęstości cieczy w szerokim zakresie temperatury i z dużą dokładnością. Dla cieczy homogenicznych składających się z dwóch składników jak np. cukier i woda, przepływomierz RCT1000 może określić stężenie i masę każdego składnika bazując na właściwościach cieczy i pomiarze gęstości. Dodatkowo, całkowicie drożny układ pozwala na użycie z takimi cieczami jak zawiesiny i inne ciecze o dużej lepkości, ciecze nieprzewodzące które są trudne do pomiaru przez inne technologie. APLIKACJ Konstrukcja przepływomierza Coriolisa i zasada pomiaru sprawiają że jest on wyjątkowy w pomiarze: Środków adhezyjnych, klejów i spoiw Powłok i utwardzaczy Farb, aromatów, witamin i innych dodatków Zawiesin homogenicznych Olejów jadalnych i tłuszczy DZIAŁANI Przepływomierze Coriolisa mierzą jednocześnie przepływ masy, gęstość i temperaturę. W trakcie przepływu cieczy przez wibrującą rurę, siły indukowane przez przepływ powodują jej odchylanie. Te małe odchylenia są mierzone przez odpowiednio umieszczone czujniki. Wynikiem tego jest przesunięcie fazowe pomiędzy sygnałami czujników i jest wprost proporcjonalne do przepływu masy. Zmiana gęstości cieczy powoduje zmiany częstotliwości rezonansowej które są również mierzone przez czujniki. Temperatura jest mierzona przez wewnętrzny czujnik RTD w celu obliczenia efektu cieplnego mającego wpływ na częstotliwość wibracji rury i może być użyty jako wyjściowy sygnał pomiarowy. SYSTM RGULACJI Przetwornik RCT1000 posiada wiele możliwości na integrację wyjść w nowych i istniejących procesach. Funkcja dozownika i regulatora PID pozwala na bezpośrednią możliwość regulacji urządzeń, np. zaworów, przez użycie wyjść cyfrowych lub analogowych. Dodatkowo, programowalne wyjścia cyfrowe mogą sygnalizować warunki alarmowe. Dostępne są opcje sieciowe: thernet/ip, Modbus TCP/IP i Modbus RTU. OBSŁUGA Bez części ruchomych, wibrujące rury pomiarowe mają bardzo mały wpływ na mechaniczne zużycie co skutkuje dłuższą żywotnością i mniejszą ilością naprawa niż wiele innych technologii pomiaru. DIAGNOSTYKA Oprogramowanie RCT Console oferuje znacznie więcej narzędzi niż opcje konfiguracji. Użytkownik może uzyskać zaawansowane dane pomiarowe i analizy trendu funkcjonalności jak również weryfikacji systemu dzięki opcji HealthTrack, która przechwytuje krytyczne parametry działania. ZALTY Wysoce dokładny, bezpośredni pomiar: Przepływu masy Gęstości Określenie stężenia homogenicznych cieczy na bazie dwóch składników Otwarta droga przepływu Brak wymagań prostych odcinków rurociągu Bezobsługowy Wiele możliwości integracji Zaawansowane oprogramowanie diagnostyczne Karta techniczna

2 Przepływomierz masowy Coriolisa, RCT1000 z czujnikami RCS005 i RCS008 SPCYFIKACJA Kompletny system pomiarowy w wersji rozdzielnej składa się z poniższych elementów; każdy dostępny osobno: Czujnik Przetwornik Kabel System z czujnikami RCS005/RCS008 Niepewność ± 0,1% dla natężenia przepływu > 22,5 g/min RCS005 Przepływ masowy ± 0,022 g/min dla natężenia przepływu <= 22,5 g/min (Ciecze) ± 0,1% dla natężenia przepływu > 90,7 g/min RCS008 ± 0,090 g/min dla natężenia przepływu <= 90,7 g/min Gęstość ± 0,002 g/cm 3 Powtarzalność ±0,05% odczytu ± stabilność zera Stabilność zera RCS005 ± 0,022 g/min RCS008 ± 0,090 g/min Certyfikaty bezpieczeństwa Strefy bezpieczne UL /CSA C22.2 No :2010 Pomiar gęstości Przepływu, odniesienia, API, Brix, Baume i netto oleju Zgodność C Zakresy pomiaru Wielkość nominalna i ekwiwalentna Ilość rur Zakres pomiaru Równoważnik objętościowy 1g/cm średnica rurociągu pomiarowych kg/min kg/h l/min l/h RCS005 1/4, 1/ , ,56 34 RCS008 1/4, 3/ , ,8 1,24 74,8 Czujniki Maksymalne dopuszczalne ciśnienie Ciśnienie RCS bar RCS bar Materiały mokre Standard Stal nierdzewna 316L Cieczy C Temperatura Dokładność 1 C Powtarzalność 0,3 C Przyłącza procesowe 1/4 z uszczelnieniem czołowym O-ring; NPT Zgodność ASM B31.3 Pressure Piping Hydro Test NAC MR0175/ISO Strona 2 Kwiecień 2016

3 Karta techniczna Przetwornik Obudowa Zasilanie (Standardowo dla każdego przetwornika RCTN) Temperatura otoczenia Konfiguracja Wyświetlacz Wejście RTD Analogowe I/O Zasilanie zewnętrzne Wyjście częstotliwościowe/impulsowe Cyfrowe I/O Industrial Communications Modular Port Standardowy port konfiguracji Alarmy Odległość transmisji Inne funkcje Pomiary NMA 4 [IP-65]; aluminium malowane proszkowo, polyikarbonat, uretan i stal nierdzewna 115/230V AC ±15% 50/60 Hz 25 W maksimum 20 28V DC C 15 W maksimum Cztery przyciski HMI lub konfiguracja za pomocą RCT Console 4 linie 20 znaków; alfanumeryczny; mozaikowy; podświetlany LD Standard (1 wejście) Opcjonalnie (1 dodatkowe wejście) Wyjścia Wejścia Wbudowany platynowy czujnik RTD 100 Ohm w korpusie czujnika przepływu Dodatkowe wejście na platynowy czujnik RTD 100 Ohm 3 żyły, drugi czujnik RTD dla użytkowników chcących wykalibrować ich czujnik RTD Trzy 4 20 ma (z możliwością 0 22 ma), maks. obciążenie 500 Ω, rozdzielczość wyjścia ok. 16 bitów; możliwość przypisania do przepływu masy, objętości, gęstości, temperatury, stężenia, PID i podobnych pomiarów. Definiowany prąd błędu w zakresie 0 22 ma. Dwa wejścia 0 5V DC. 20k Ω impedancji wejściowej, ok. 12 bitów rozdzielczości Wewnętrzne zasilanie 24V DC, maks. 100 ma (dla funkcji dozowania, częstotliwości wyjściowej i podobnych aplikacji) Jeden tranzystor open collector, konfigurowany jako natężenie (maks. 3 khz), akumulator 0 10 Hz; PWM z częstotliwością nośną 1 khz Możliwość przypisania do natężenia przepływu, dowolnego sumatora, PID, temperatury, gęstości, stężenia lub innych pomiarów. Wyjścia Wejścia Standard Opcjonalny moduł Cztery 5 28V DC, 50 ma maksymalny pobór prądu (wymagany zewnętrzny rezystor pullup) Cztery 5 24V DC, 1 k Ω impedancji Modbus RTU (IA 485/RS485) Modbus TCP/IP i thernet/ip Interfejs USB 2.0 (za pomocą gniazda Mini B) dla oprogramowania RCT Console Sześć alarmów Hi/Lo; Alarm domyślnie wskazywany na wyświetlaczu, możliwość przypisania do cyfrowych I/O (limit 2 lub 4) i dostępne przez kumunikację cyfrową Do 30 metrów; w przypadku dłuższych odległości należy skonsultować się z fabryką Dozowanie, regulator PID. Konfiguracja użytkownika wszystkich funkcji I/O Przepływ masowy w przód i w tył oraz suma, gęstość, temperatura; stężenie, przepływ objętościowy i suma (pochodna) ZSTAWY KABLI Zestawy zawierają kabel, osłonę kabla i osłonę wtyki kabla czujnika. RC Zestaw, kabel w osłonie PVC 6m RC Zestaw, kabel w osłonie PVC 10m RC Zestaw, kabel w osłonie PVC 15m Zakres temp.: C RC Zestaw, kabel w osłonie PVC 21m RC Zestaw, kabel w osłonie PVC 30m RC Zestaw, kabel w osłonie FP 6m RC Zestaw, kabel w osłonie FP 10m RC Zestaw, kabel w osłonie FP 15m Zakres temp.: C RC Zestaw, kabel w osłonie FP 21m RC Zestaw, kabel w osłonie FP 30m Kwiecień 2016 Strona 3

4 Przepływomierz masowy Coriolisa, RCT1000 z czujnikami RCS005 i RCS008 WYMIARY Obudowa przetwornika Minimalny prześwit 210 mm RCTN C F D B Otwory montażowe Średnica 4,8 mm A A B C D F 249,9 mm 203,2 mm 261,6 mm 109,2 mm 93,0 mm 211,2 mm Uchwyt montażowy Śruby #8-32 UNC-2B Uchwyt montażowy Śruby #8-32 UNC-2B Montaż na rurze pionowej Opcja montażu RCTN na rurociągu Montaż na rurze poziomej A B C D H G F Wymiary uchwytu A B C D F G H 139,7 mm 101,6 mm 28,2 mm 15,9 mm 31,8 mm 96,5 mm 133,6 mm 152,4 mm Strona 4 Kwiecień 2016

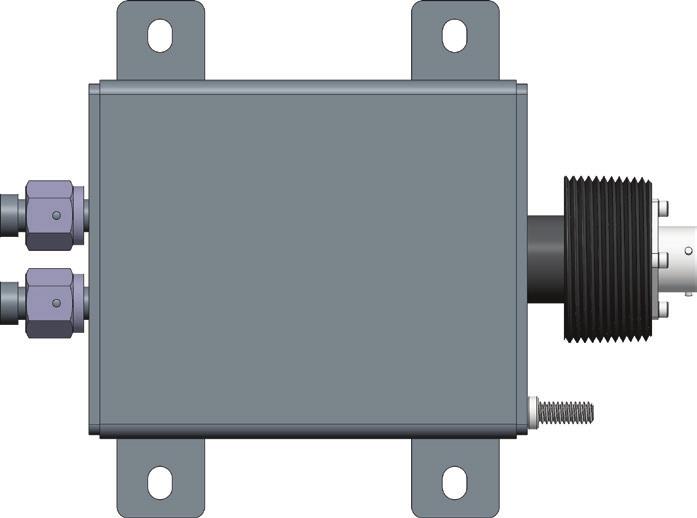

5 Karta techniczna Wymiary czujnika, RCS005 D A B C F G Czujnik Średnica A B C D F G RCS005 1/4 149,9 mm 127 mm 25,4 mm 85,3 mm 201,7 mm 61,6 mm 31,2 mm Wymiary czujnika, RCS008 Rysunek 1: Wymiary RCS008 Czujnik Średnica A B C D F G H J RCS008 1/4 215,3 mm 145,3 mm 167,7 mm 38,1 mm 221 mm 67,8 mm 24,9 mm 118 mm 63 mm SZACUNKOW WAGI Tylko czujnik Tylko kable RCS005 5,5 lb 2,49 kg RC820*** 20 6 lb 2,7 kg RCS008 9,7 lb 4,4 kg RC820*** 35 8 lb 3,6 kg Tylko przetwornik RC820*** lb 4,5 kg RCTN 6,5 lb 2,95 kg RC820*** lb 5,9 kg RC820*** lb 7,7 kg Kwiecień 2016 Strona 5

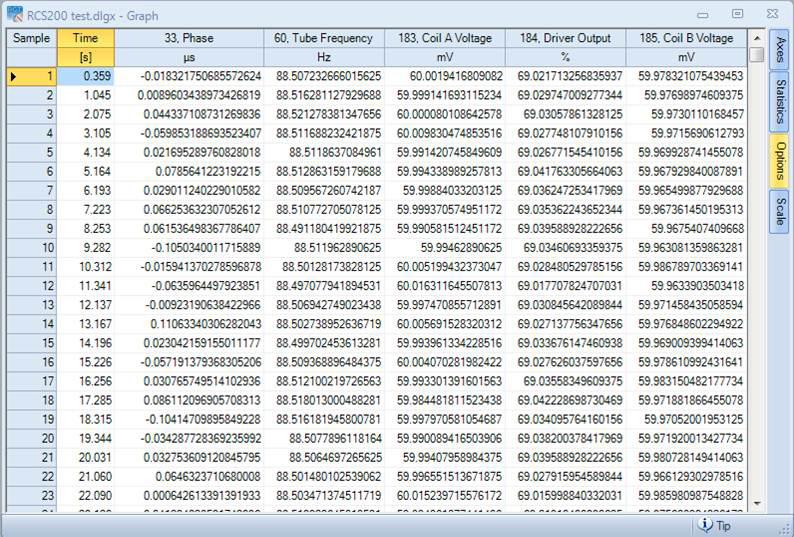

6 Przepływomierz masowy Coriolisa, RCT1000 z czujnikami RCS005 i RCS008 OPCJ KOMUNIKACJI RS-485 Wszystkie przepływomierze RCT1000 wyposażone są w port IA-485 z komunikacją Modbus RTU. 10/100 Base-T Opcjonalny moduł thernet pozwala na komunikację przez Modbus TCP/IP lub thernet/ip. OPROGRAMOWANI RCT Console to oprogramowanie na systemy PC które może być wykorzystane do konfiguracji, obsługi i diagnostyki przepływomierzy Coriolisa RCT1000. Dodatkowo, oprogramowanie może rejestrować, przedstawiać graficznie charakterystykę cieczy i parametry dla celów porównawczych. Oprogramowanie RCT Console jest dostarczane wraz przepływomierzem RCT1000. AKCSORIA W celu uzyskania informacji odnośnie dostępności, cen i dostaw dodatkowych akcesoriów należy skontaktować się z producentem. Strona 6 Kwiecień 2016

7 Karta techniczna OZNACZNI KODOW Czujniki RCS005 i RCS Przepływomierz masowy Coriolisa Badger Meter RCS Średnica nominalna i ekwiwalentna średnica rurociągu 1/4, 1/ /4, 3/ Materiały mokre Stal nierdzewna 316L Przyłącza procesowe NPT O-Ring, Uszczelnienie czołowe, Gwinty 9/16-18 O-Ring, Uszczelnienie czołowe dławnicowe Opcje montażu elektroniki Przetwornik montowany rozdzielnie Certiyfikaty Ogólne/Do stref bezpiecznych Kalibracja/Niepewność przepływomierza Ciecze (Gazy) Przepływ masowy: 0,1% (0,5%) ± 0,05% of pełnej skali stabilności zera; Gęstość: ± 0,002 g/cm3 3 Zarezerwowane Brak (Zarezerwowane) Specjalne opcje Kod specjalny (zostawić puste dla specjalnych zamówień) S NPT FSM FSF R G N XXX OZNACZNI KODOW PRZTWORNIKA Przetwornik Badger Meter Coriolis RCT Typ obudowy NMA 4 [IP 65] N Opcje przetwornika Wyświetlacz i klawiatura Klasyfikacja strefy Strefa ogólna Opcja montażu elektroniki Przetwornik montowany rozdzielnie Protokół komunikacji Modbus RTU i Modbus TCP/IP Modbus RTU (Standard we wszystkich modelach) Połączenie czujnika Strefy bezpieczne Specjalne opcje 3-cyfrowy specjalny kod (zostawić puste dla specjalnych zamówień) K D2 R M N XXX Kwiecień 2016 Strona 7
