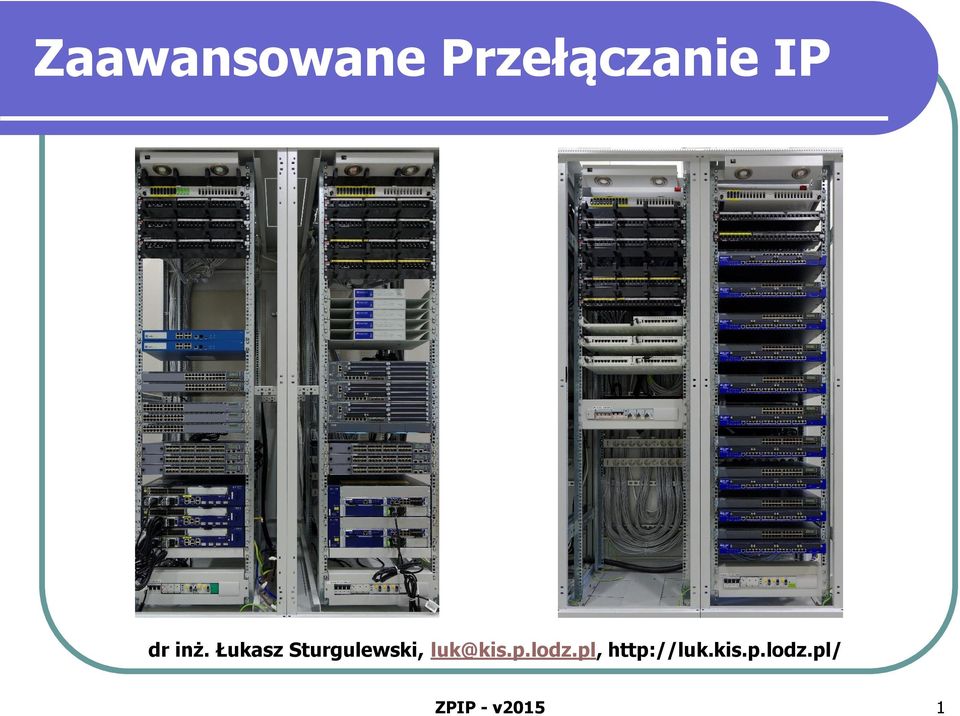

Zaawansowane Przełączanie IP

Transkrypt

1 Zaawansowane Przełączanie IP dr inż. Łukasz Sturgulewski, ZPIP - v2015 1

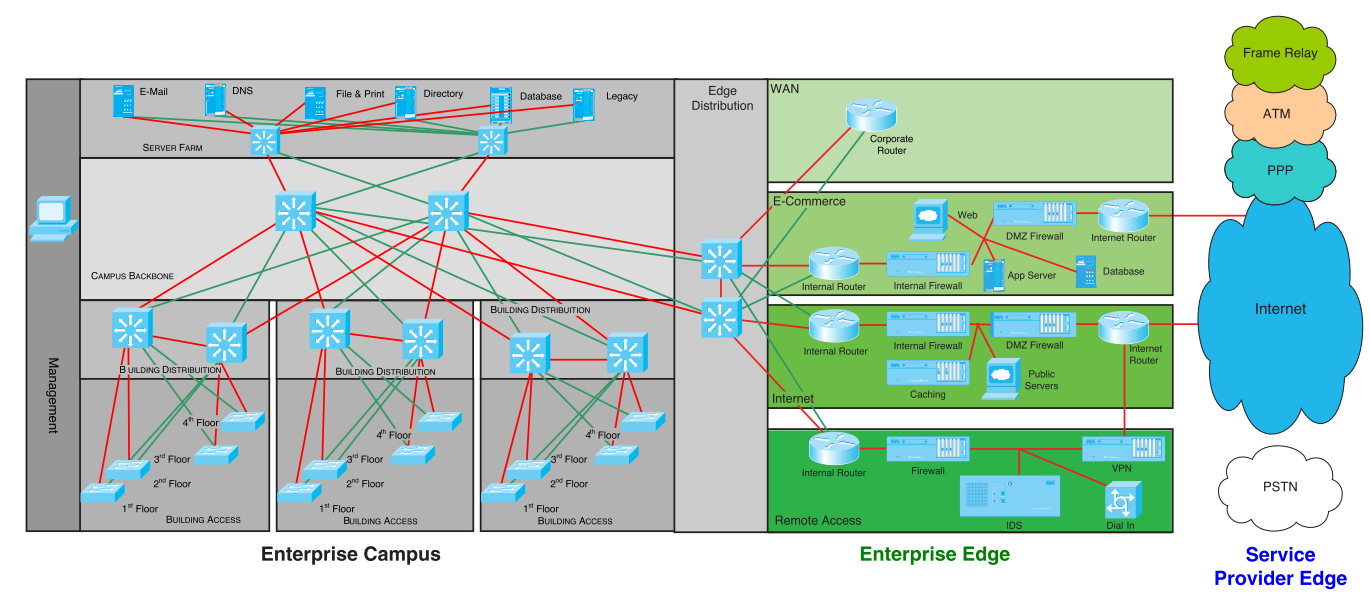

2 Połączony model sieci ZPIP - v2015 2

3 Hierarchiczny model sieci WAN Edge WAN Edge Router WAN Edge Router Core Tier L2/L3 Switch L2/L3 Switch Aggregation Tier Access Tier L2 Switch SSL VPN Firewall IPSec VPN IPS L2/L3 Switch Security Sprawl Hard to manage STP in a flat L2 access network L2/L3 Switch Servers + Storage ZPIP - v2015 3

4 Hierarchiczny model sieci BUILDING A BUILDING B EX4300VC-3a EX6200-1b WLA WLA WLC Cluster EX4300VC-2a WLA LAG WLA EX3300VC-1a Centralized DHCP and other services App Servers WLA WLA LAG WLA 4 SRX Series Cluster LAG LAG Internet EX4600VC-1a ZPIP - v2015 EX9200-1b

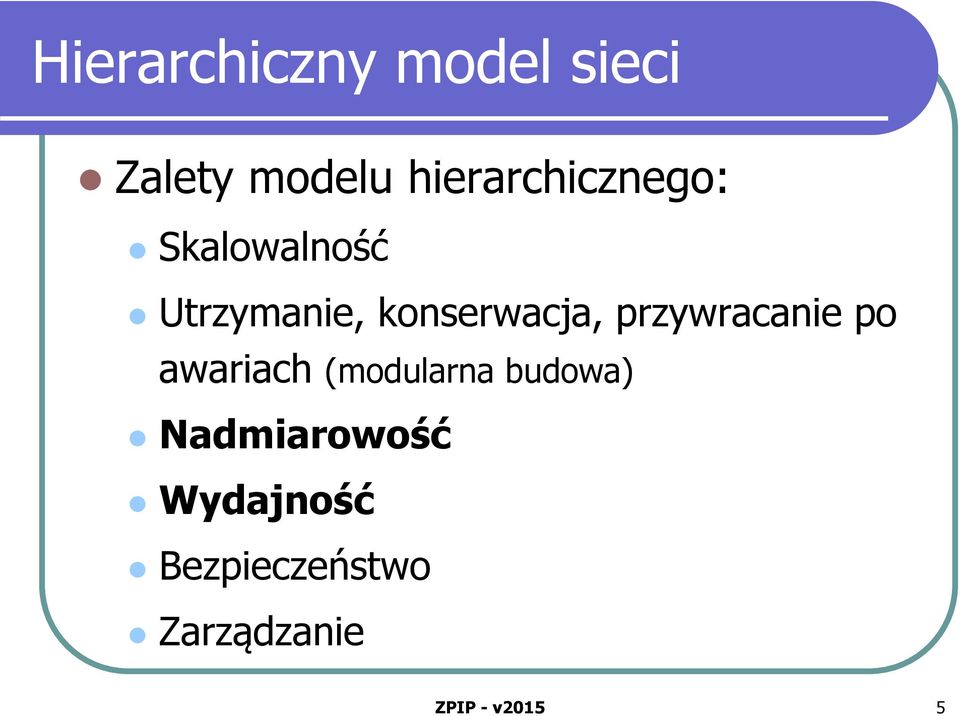

5 Hierarchiczny model sieci Zalety modelu hierarchicznego: Skalowalność Utrzymanie, konserwacja, przywracanie po awariach (modularna budowa) Nadmiarowość Wydajność Bezpieczeństwo Zarządzanie ZPIP - v2015 5

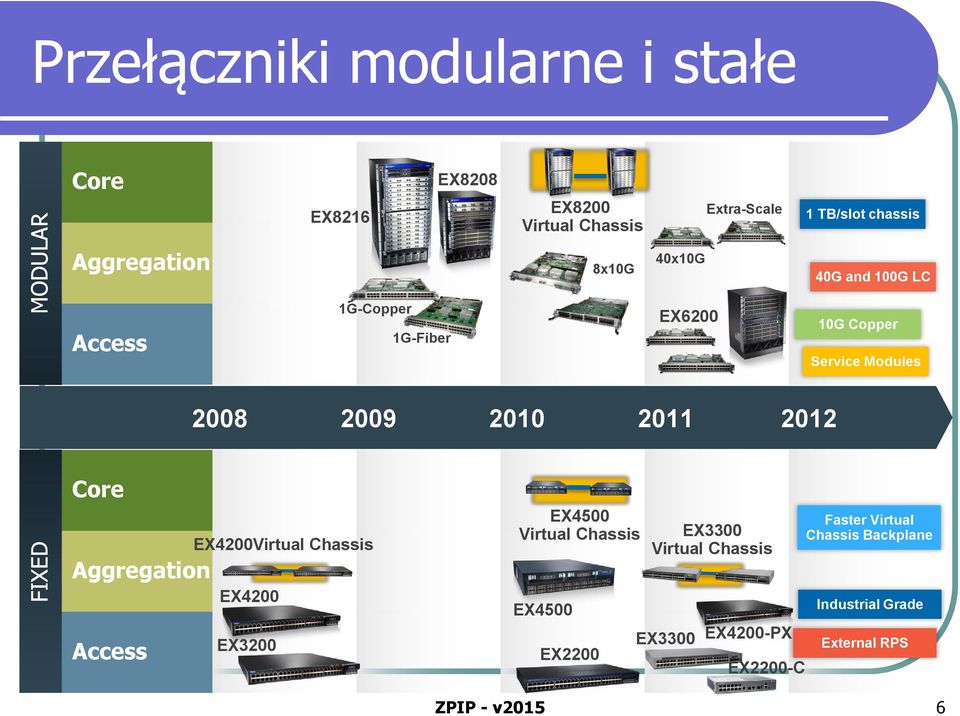

6 FIXED MODULAR Przełączniki modularne i stałe Core EX8216 EX8208 EX8200 Virtual Chassis Extra-Scale 1 TB/slot chassis Aggregation 8x10G 40x10G 40G and 100G LC Access 1G-Copper 1G-Fiber EX G Copper Service Modules Core Aggregation Access EX4200Virtual Chassis EX4200 EX3200 EX4500 Virtual Chassis EX4500 EX2200 EX3300 Virtual Chassis EX3300 EX4200-PX EX2200-C Faster Virtual Chassis Backplane Industrial Grade External RPS ZPIP - v2015 6

7 Juniper EX3300 podstawowa charakterystyka Port Fixed Configuration Access Switch POE+ Model Option 4 SFP/SFP+ uplinks Fixed power supply (AC/DC) and fans Data center airflow RPS support Virtual Chassis technology 10 - member Virtual Chassis Virtual Chassis over 10GbE uplinks Virtual Chassis between switches up to 40Km apart. Proven Juniper technology Junos operating system Layer 3 (OSPF, PIM) SKU Airflow PoE/+ ports PSU Total PoE Power EX T F-to-B 0 AC 0 EX T F-to-B 0 AC 0 EX P F-to-B 24 AC 405W EX P F-to-B 48 AC 740W EX T-DC F-to-B 0 DC 0 EX T-BF B-to-F 0 AC 0 ZPIP - v2015 7

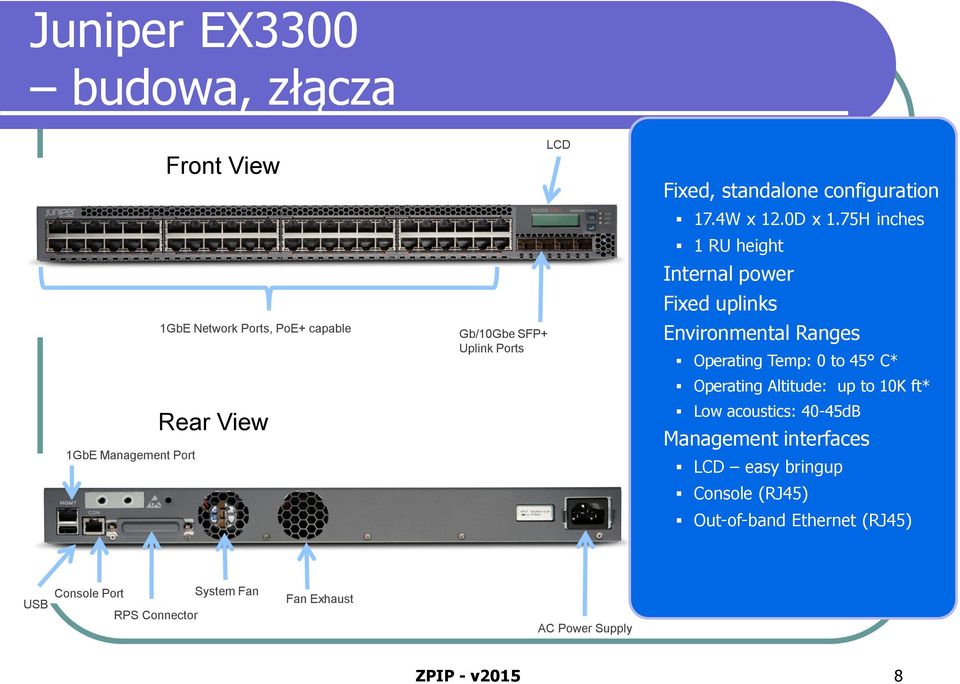

8 Juniper EX3300 budowa, złącza 1GbE Management Port Front View 1GbE Network Ports, PoE+ capable Rear View Gb/10Gbe SFP+ Uplink Ports LCD Fixed, standalone configuration 17.4W x 12.0D x 1.75H inches 1 RU height Internal power Fixed uplinks Environmental Ranges Operating Temp: 0 to 45 C* Operating Altitude: up to 10K ft* Low acoustics: 40-45dB Management interfaces LCD easy bringup Console (RJ45) Out-of-band Ethernet (RJ45) USB Console Port RPS Connector System Fan Fan Exhaust AC Power Supply ZPIP - v2015 8

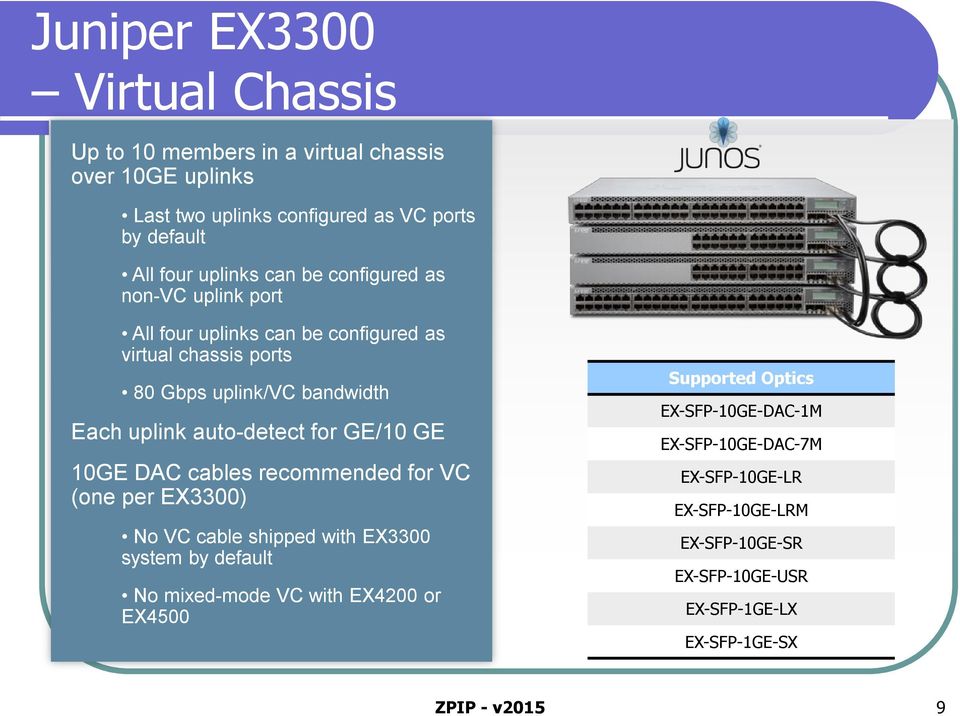

9 Juniper EX3300 Virtual Chassis Up to 10 members in a virtual chassis over 10GE uplinks Last two uplinks configured as VC ports by default All four uplinks can be configured as non-vc uplink port All four uplinks can be configured as virtual chassis ports 80 Gbps uplink/vc bandwidth Each uplink auto-detect for GE/10 GE 10GE DAC cables recommended for VC (one per EX3300) No VC cable shipped with EX3300 system by default No mixed-mode VC with EX4200 or EX4500 Supported Optics EX-SFP-10GE-DAC-1M EX-SFP-10GE-DAC-7M EX-SFP-10GE-LR EX-SFP-10GE-LRM EX-SFP-10GE-SR EX-SFP-10GE-USR EX-SFP-1GE-LX EX-SFP-1GE-SX ZPIP - v2015 9

10 Juniper EX4550 1U 32-port 1/10GbE Switch Wire-rate performance on all ports 2 expansion slots 8x1/10GbE SFP/SFP+, 128 Gbps Virtual Chassis module 1/10G BASE-T module 2x40G QSFP+ module ~2us Latency Front-back and back-front airflow SFP+ version is MACSec capable Virtual Chassis Technology 256 Gbps virtual backplane (up to 320 Gbps with 40GbE module) Manage up to 10 as a single device Extend over 10GbE uplinks (40GbE) Virtual Chassis with EX4200 & EX4500 Software Parity with 12.1 MPLS (L2VPN, L3VPN) RE-SDK ZPIP - v

11 Juniper EX4550 1U 32-port 100M/1G/10GT Switch Wire-rate performance on all ports 2 Expansion Slots 8x100M/1/10G-BaseT, 8x1/10G SFP/SFP+, 128 Gbps VC module ~3.8us Latency Cat5e, Cat6 and Cat6a Virtual Chassis Technology 320 Gbps virtual backplane Manage up to 10 as a single device Extend over 10GbE uplinks ( SFP+ or 10GT) Virtual Chassis with EX4200 & EX4500 Software Parity with EX F 12.2r4 or 12.3r1 MPLS (L2VPN, L3VPN) RE-SDK EX4550 Rear View Redundant Power modules Redundant Cooling modules Expansion Module slot ZPIP - v

12 Juniper EX4550 Ease of Migration to higher speeds Deploy as 1G migrate to 10G as you grow T can also operate at 100mbps Reduce deployment cost by removing Optics. EX T is 25 % cheaper with Cat 6a cables compared with EX F with DAC cables Cat6a cables 90% cheaper than similar DAC cables Cat6a supports up to 100m Flexibility of Deployment Mix and Match with Fiber Up to 16 x 10G SFP+ ports with expansion slots Cat5e 10 Gigabit Ethernet up to 45 meters Cat6 10 Gigabit Ethernet up to 55 meters Cat6a 10 Gigabit Ethernet up to 100 meters ZPIP - v

13 Juniper EX4550 Front View Expansion Slot (PIC 1) 32 built in Tri-speed 100M/G/10G ports Mgmt Con USB Mini USB Con Rear View Redundant PSUs Both AC/DC options Expansion Slot (PIC 2) Redundant FAN modules ZPIP - v

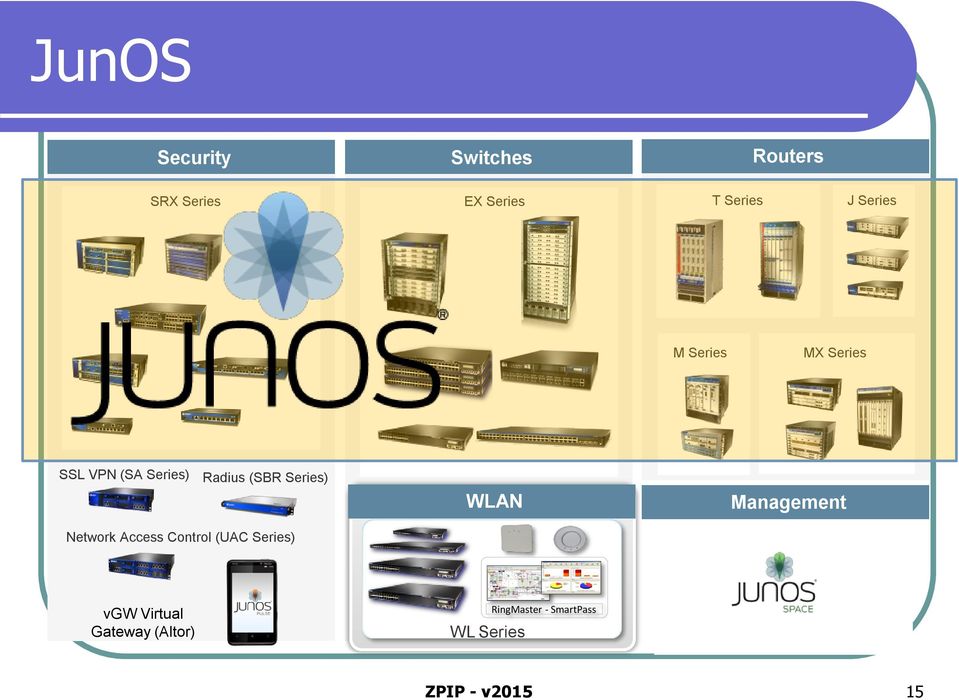

14 JunOS Security Switches Routers SRX Series EX Series T Series J Series M Series MX Series SSL VPN (SA Series) Radius (SBR Series) WLAN Management Network Access Control (UAC Series) vgw Virtual Gateway (Altor) WL Series RingMaster - SmartPass ZPIP - v

15 JunOS Prezentacje: IJOS-12.a_C2_JUNOS_Fundamentals.ppt IJOS-12.a_C3_User_Interfaces.ppt ZPIP - v

16 Złącza RJ45 i SFP MIKROTIK ROUTERBOARD RB922UAGS 5HPACD AC 866MBPS ZPIP - v

17 Złącza SFP SFP (Small Form-factor Pluggable) Transceiver (hot-plug), nadajnik - odbiornik. Budowa i elektroniczny interfejs - standardy MSA (Multiple Source Agreement group). Zapewnia połączenie z różnymi typami mediów i standardów warstwy 2. Poprzednik GBIC, przez to często zwany mini-gbic. Wspierany przez bardzo szerokie grono dostawców urządzeń sieciowych. ZPIP - v

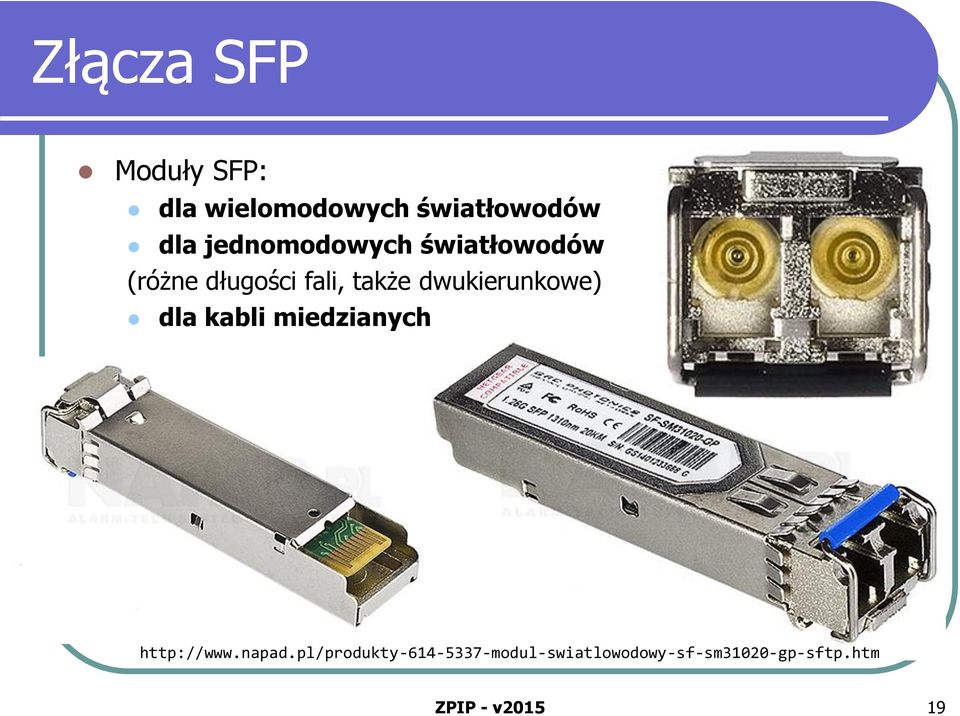

18 Złącza SFP Moduły SFP: dla wielomodowych światłowodów dla jednomodowych światłowodów (różne długości fali, także dwukierunkowe) dla kabli miedzianych ZPIP - v

19 Złącza SFP Zgodnie ze specyfikacją MSA, transceivery SFP posiadają 256-bajtową pamięć EEPROM, która zawiera informacje o zdolnościach transceivera, standardowym interfejsie, producencie oraz inne informacje, które dostępne są poprzez interfejs I 2 C na 8- bitowym adresie X (A0h). Często producenci urządzeń ograniczają użycie wkładek innych dostawców. ZPIP - v

20 Złącza SFP Technologia DDM: Nowoczesne optyczne transceivery SFP wspierają funkcje DDM (Digital Diagnostics Monitoring), zgodnie ze standardami SFF Funkcja ta zwana jest też jako DOM (Digital Optical Monitoring). Moduły z tą funkcją dają użytkownikowi możliwość monitorowania parametrów SFP, takich jak optyczna moc na wyjściu, optyczna moc na wejściu, temperatura, laserowy prąd polaryzacji i napięcie zasilania, w czasie rzeczywistym. Kontroler diagnostycznego monitoringu jest dostępny na urządzeniu I 2 C pod adresem X (A2h). ZPIP - v

21 Złącza SFP Rozmiary: Wysokość 8.5 mm Szerokość 13.4 mm Głębokość 56.5 mm Generalnie im mniejsze wymiary tym lepiej - większa gęstość portów (ale są problemy z budową układów w tym odprowadzanie ciepła). ZPIP - v

22 SFP pin-out, kodowanie Pin Name Function 1 VeeT Transmitter ground 2 TxFault Transmitter fault indication 3 TxDisable Optical output disabled when high 4 MOD-DEF(2) Data for serial ID interface 5 MOD-DEF(1) Clock for serial ID interface 6 MOD-DEF(0) Grounded by the module to indicate module presence 7 RateSelect Low selects reduced bandwidth 8 LOS When high, indicates received optical power below worst-case receiver sensitivity 9 VeeR Receiver ground 10 VeeR Receiver ground 11 VeeR Receiver ground 12 RD- Inverted received data 13 RD+ Received data 14 VeeR Receiver ground 15 VccR Receiver power (3.3 V) 16 VccT Transmitter power (3.3 V) 17 VeeT Transmitter ground 18 TD+ Transmit data 19 TD- Inverted transmit data 20 VeeT Transmitter ground kodowanie 8b/10b oraz 64b/66b ZPIP - v

23 Kable DAC (Direct Attach Copper Cable) Kable DAC () MIKROTIK ROUTERBOARD SFP/SFP+ DIRECT ATTACH CABLE ZPIP - v

24 Kable DAC (Direct Attach Copper Cable) MIKROTIK ROUTERBOARD SFP/SFP+ DIRECT ATTACH CABLE ZPIP - v

25 Kable DAC (Direct Attach Copper Cable) Direct-Attach Copper 10Gig SFP+ Direct Attach Cable Assemblies are constructed with high frequency 10 GHz, 100 ohm parallel shielded pairs, with two wire pairs in the cable (30 AWG for cables less than 4m in length and uses 24 AWG for 4m and longer cables) 2-pair twin-axial cable Pasywny (maks. 7m) Aktywny >= 1 Gb/s, full duplex SFP+ connector ZPIP - v

26 Kable DAC (Direct Attach Copper Cable) Direct-Attach Copper Mniejsze opóźnienia (25-30x) niż na skrętce Cat6 / Cat6a / Cat7 Niski BER (Bit Error Ratio) < Zagięcia mogą być problemem! ZPIP - v

27 Dostępność, nadmiarowość HA High Availability: VC Virtual Chassis STP Spanning Tree Protocol RTG Redundant Trunk Groups LAG Link Aggregation Groups ZPIP - v

28 VC, STP, RTG, LAG VC LAG LAG VC VC JEX_11.a_C7_HighAvailability.ppt ZPIP - v

29 CTI laboratoria sieciowe ZPIP - v

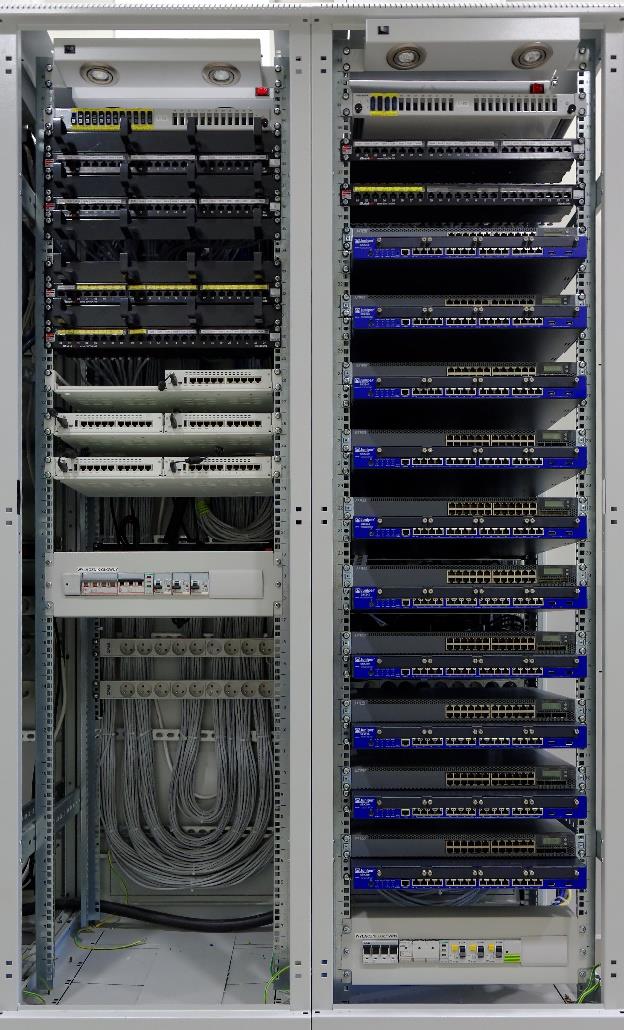

30 CTI laboratoria sieciowe Konsola urządzeń sieciowych dostępna poprzez serwer terminali (Opengear). Wszystkie urządzenia, zgromadzone w laboratorium, mają porty konsolowe podłączone do serwera terminali. Poprzez SSH np. putty należy połączyć się z serwerem terminali, nr portu TCP związany jest z nr fizycznego portu w serwerze terminali. ZPIP - v

31 Zadanie 1 Przygotować 4 przełączniki EX3300 do zadania: Przywrócić fabryczną konfigurację Nadać unikatową nazwę Skonfigurować hasło dla root ZPIP - v

32 Usuwanie haseł z urządzeń ZPIP - v

33 Kasowanie konfiguracji startowych ZPIP - v

34 Kasowanie konfiguracji startowych Z menu urządzenia (EX3300): MAINTENANCE: SYSTEM REBOOT? FACTORY DEFAULT? IDLE STATUS MAINT ZPIP - v

35 Konfigurowanie nazwy urządzenia ZPIP - v

36 Zadanie 2 Połączyć 4 urządzenia EX3300 w jedno logiczne urządzenie (Virtual Chassis) VC RE0 LC0 RE1 LC1 ZPIP - v

37 Virtual Chassis EX3300 Preprovisioned Preprovisioning a Virtual Chassis configuration allows you to assign the member ID and role for each switch in the Virtual Chassis: Check the JunOS version compatibility: show version Make a list of the serial numbers of all the switches to be connected in a Virtual Chassis configuration. show chassis hardware Note the desired role (routing-engine (master or backup) or line-card) of each switch. Interconnect the member switches using uplink ports 2 and 3 of your EX3300 switches. Power on only the switch that you plan to use as the master switch. Do not power on the other switches at this time. ZPIP - v

38 Virtual Chassis EX3300 Preprovisioned Specify the preprovisioned configuration mode: [edit virtual-chassis] set preprovisioned Specify all the members that you want to included in the Virtual Chassis configuration, listing each switch s serial number with the desired member ID and the desired role: [edit virtual-chassis] user@switch# set member id role rola user@switch# set member id serial-number sn user@switch# set member id location opis_gdzie ZPIP - v

39 Virtual Chassis EX3300 Preprovisioned (EX4500 switches only) Verify the PIC mode setting: show chassis pic-mode If the PIC mode setting is not set to virtual-chassis, set the PIC mode to virtual-chassis: request chassis pic-mode virtual-chassis (EX4500 switches only) Set the 10-Gigabit Ethernet SFP+ port as a VCP interface: user@switch> request virtual-chassis vc-port set pic-slot pic-slot-number port port-number where: pic-slot-number The PIC slot number, which is 0 when specifying a native port, 1 when specifying a port on the uplink module in PIC slot number 1, and 2 when specifying a port on an uplink module in PIC slot number 2. port-number The port number on the switch or uplink module. ZPIP - v

40 Virtual Chassis EX3300 Nonprovisioned If you do not edit the Virtual Chassis configuration file, a nonprovisioned configuration is generated by default. The mastership priority value for each member switch is 128. The master role is selected by default. We recommend that you specify the same mastership priority value for the desired master and backup members. ZPIP - v

41 Virtual Chassis EX3300 Nonprovisioned Interconnect the member switches using uplink ports 2 and 3 on your EX3300 switches Power on only the switch that you plan to use as the master switch Configure mastership priority for the master, backup, and other members: [edit virtual-chassis] user@swa 0# set member 0 mastership-priority 255 user@swa 0# set member 3 mastership-priority 255 Power on the member switches in sequential order, one by one. ZPIP - v

42 Virtual Chassis EX3300 Options Options: (Optional. Recommended for a two-member Virtual Chassis) Disable the split and merge feature: [edit virtual-chassis] user@switch# set no-split-detection (Optional) Configure the master switch with the virtual management Ethernet (VME) interface for out-of-band management of the Virtual Chassis: [edit] user@switch# set interfaces vme unit 0 family inet address ip-address/mask ZPIP - v

43 show virtual-chassis status ZPIP - v

44 show virtual-chassis vc-port ZPIP - v

45 show virtual-chassis vc-path ZPIP - v

46 show chassis hardware ZPIP - v

47 Testy Sprawdzić status VC Sprawdzić porty VC A VC B Sprawdzić ścieżkę od portu A do portu B Zrobić transfer FTP, wyłączyć urządzenie na ścieżce ;P ZPIP - v

48 Testy Skonfigurować adres IP dla VC Skonfigurować dostęp poprzez SSH Do którego urządzenia muszę się podłączyć fizycznie aby połączyć się ze skonfigurowanym adresem IP? ZPIP - v

49 Testy Zmiana roli Zmiana Members ID ZPIP - v
