1 KOMPONENTY DO RUCHU LINIOWEGO hepcomotion.com

2 System prowadzenia liniowego GV3 System prowadzenia liniowego ze stali System prowadzenia liniowego nierdzewnej SL2 do zastosowania w ekstremalnych temperaturach i próżni System liniowy o najwyższej nośności MHD Tuleje kulkowe System prowadzenia liniowego DualVee Systemy profili aluminiowych MCS Śruby toczne Wałek liniowy

3 KOMPONENTY DO RUCHU LINIOWEGO System prowadzenia liniowego Simple Select 8 System prowadzenia liniowego HLG i MLG 9 Wysokowytrzymały system prowadzenia liniowego i suwnicy 10 Kompaktowy system prowadzenia liniowego UtiliTrak 15 Profile aluminiowe MCS System ogrodzeń technicznych MFS Przemysłowe prowadnice teleskopowe HTS Amortyzatory do systemu przesuwu liniowego

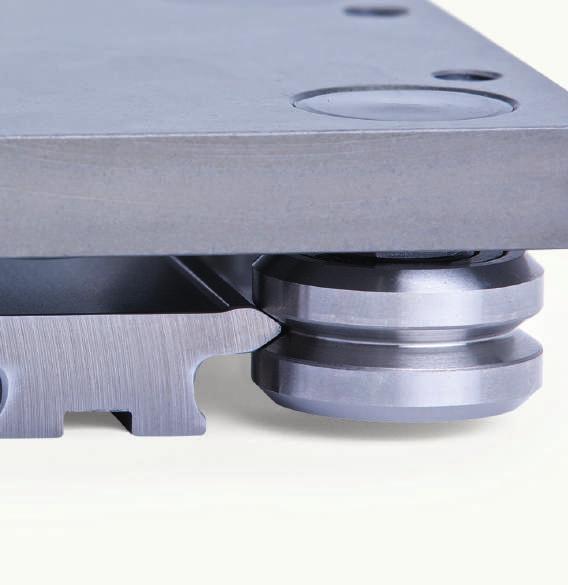

4 GV3 System prowadzenia liniowego N 0 8m/s GV3 to najwyższej jakości system przesuwu liniowego przeznaczony do różnych zastosowań w automatyzacji i aplikacjach ruchu liniowego. System GV3 może pracować przy wysokich prędkościach, a w razie potrzeby również bez smarowania Precyzyjne wykończenie krawędzi roboczych zapewnia wysoką dokładność i niewielkie tarcie Utwardzone powierzchniowo krawędzie prowadnic V systemu GV3 są jednymi z najcichszych systemów na rynku W przeciwieństwie do prowadnic z wózkiem z zamkniętym obiegiem kulek, system GV3 jest niezawodny Dzięki specjalnej geometrii prowadnic i rolek wszelkie zabrudzenia są usuwane, a maszyna pozostaje wydajna i niezawodna Łożyska mimośrodowe można regulować bez konieczności ich wymiany, co zmniejsza koszty konserwacji i zbędnego przestoju Szyny liniowe wykonane są z wysokiej jakości stali łożyskowej oraz są głęboko hartowane na powierzchniach typu V, aby zapewnić odporność na zużycie 4

5 Smarownice zwiększają nośność i żywotność systemu Łożyska swobodne i podporowe zapewniają tolerancję niewspółosiowości w przypadku systemów montowanych równolegle Zintegrowany zębaty układ napędowy pozwala oszczędzić czas, przestrzeń oraz koszty zakupu dodatkowych elementów 55

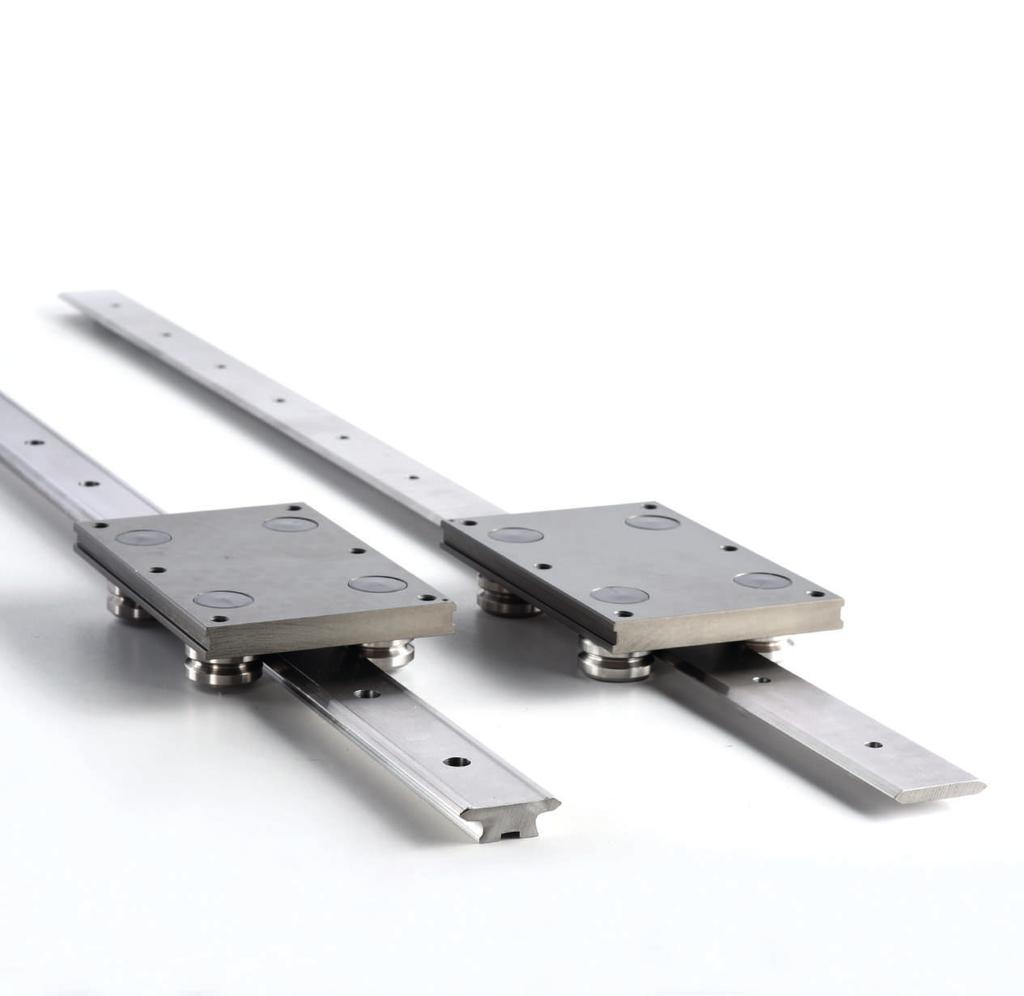

6 SL2 System prowadnic liniowych ze stali nierdzewnej N 0 6m/s SL2 to system ruchu liniowego idealny do wielu zastosowań wymagających odporności na korozję. Typowe obszary jego zastosowania obejmują branżę nuklearną, spożywczą, a także centra naukowo-badawcze, gdzie niezbędny jest długi okres eksploatacji przy niemal zerowych wymogach konserwacyjnych. Zatwier- Utwardzone krawędzie robocze zapewniają niskie tarcie oraz płynne ruchy System SL2 świetnie sprawdza się w niekorzystnych warunkach, w tym w instalacjach mytych pod ciśnieniem Łożyska systemu SL2 są nasmarowane wewnątrz na cały okres eksploatacji oznacza to, że system może pracować z zewnętrznym smarowaniem lub bez niego Dostępne są prowadnice płaskie lub dystansowe Dostępne są różne smary przeznaczone do konkretnych zastosowań (w branży spożywczej, nuklearnej, a także w środowiskach charakteryzujących się wysokimi i niskimi temperaturami i próżnią) Prowadnice płaskie i rolki podporowe kompensują odchylenia od równoległości 6

7 System ruchu liniowego do zastosowania w ekstremalnych N 0 8m/s Asortyment łożysk HepcoMotion przeznaczonych do ekstremalnych temperatur i pracy w próżni wychodzi naprzeciw wyzwaniom napotykanym przez projektantów, oferując standardowe rozwiązanie dla najbardziej wymagających warunków. Odpowiedni do aplikacji próżniowych, w tym do produkcji półprzewodników, obróbki płytek półprzewodnikowych, produkcji ekranów LCD i OLED, a także w urządzeniach do naparowania próżniowego Może pracować w temperaturze od -50 C do +210 C Dostępne są łożyska o średnicy od 18 mm do 54 mm Może być stosowany wraz z prowadnicami prostymi i łukowymi ze stali nierdzewnej typu Hepco SL2 i PRT2 Wszystkie elementy są wykonane ze stali nierdzewnej Stosowane są specjalistyczne smary w celu zapewnienia optymalnej wydajności podczas pracy w ekstremalnych warunkach Otwór odpowietrzający zapobiegający odgazowywaniu 77

8 Prowadzenie liniowa Simple Select N 0 8m/s Prowadzenie liniowe Simple Select to gama gotowych do montażu systemów prowadnic typu V, dostarczanych w ciągu 24 godzin, wyselekcjonowanych z szerszego asortymentu systemów ruchu liniowego GV3. 4 rozmiary prowadnic spełniających podstawowe wymagania w zakresie ruchu liniowego Wysyłka z fabryki w ciągu 24 godzin Wysoka precyzja i dokładność Unikalna geometria prowadnic i rolek pozwala usunąć zabrudzenia, dzięki czemu system może pracować nawet w najbardziej nieprzyjaznych warunkach Łożyska są nasmarowane wewnątrz na cały okres eksploatacji oznacza to, że system może pracować ze smarowaniem zewnętrznym lub bez niego Utwardzone krawędzie prowadnica typu V zapewniają maksymalną odporność na zużycie Smarownice wydłużają okres eksploatacji systemu oraz skracają czasy przestoju maszyn 8

9 Prowadzenie liniowe HLG i MLG N 0 1,5m/s Prowadzenie liniowe HLG i MLG marki HepcoMotion zapewnia wyjątkową dokładność i sztywność. Ta szeroka gama produktów cechuje się precyzją i jakością, a jednocześnie konkurencyjnymi cenami, spełniając większość wymogów stawianych procesom automatyzacji Płynność ruchu obiegowego zapewniająca niższy poziom hałasu Standardowe wersje na rynek europejski dostępne są w wymiarach od 5 mm do 55 mm Dostępność bezpośrednio z magazynu Wewnętrzne uszczelnienie dla lepszej ochrony przed zabrudzeniem Różne stopnie dokładności i obciążenia wstępnego w celu dopasowania systemu do danego zastosowania Gama miniaturowych systemów MLG ze stali nierdzewnej z szyną standardową i szeroką 99

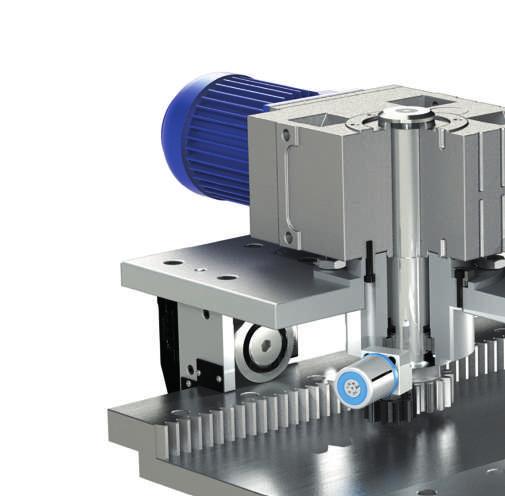

10 HDS2 Wysokowytrzymały system prowadzenia liniowego N 0 4m/s System HepcoMotion HDS2 to systemy linowe o zwiększonej nośności obejmujące szeroką gamę łożysk typu V oraz prowadnic liniowych obsługujących nawet największe obciążenia. Wózki z napędem zębatym zawierają wbudowany system automatycznego smarowania koła zębatego Dostarczane jako systemy całkowicie zmontowane (co pozwala skrócić czas projektowania i konfiguracji) lub w częściach Unikalny proces samoczyszczenia umożliwia usunięcie zabrudzeń i zanieczyszczeń w nieprzyjaznych warunkach Standardowo dostępne są prowadnice liniowe i rolki ze stali nierdzewnej Możliwość wyboru prowadnic linowych wykonanych w dwóch klasach precyzji (dopasowanych do indywidualnych wymogów finansowych klienta) W razie potrzeby system może pracować na sucho bez smarowania Zintegrowany napęd zębat skośny lub prosty pozwala skrócić czas projektowania i zmniejszyć koszty zakupu dodatkowych elementów Dostępne są aluminiowe belki montażowe w 3 rozmiarach, a także belki stalowe Dostępne są napędy pasowe oraz śrubowe 10

11 HGS System suwnicowy N 0 3m/s Przy użyciu podzespołów serii HDS2 projektanci HepcoMotion zapewniają wieloosiowe systemy przenośników umożliwiające pobieranie i przenoszenie elementów. Systemy XZ i XYZ mogą być stworzone według indywidualnych wymagan klienta Dostępne są różne warianty napędów pasowe, zębate lub śrubowe Automatyczne smarowanie systemu pozwala ograniczyć potrzeby konserwacji oraz skrócić czas przestoju maszyny Dostawa może również obejmować montaż silników, kabli, czujników krańcowych, itp. Dostępne są kompleksowe rozwiązania pod klucz, obejmujące napęd, sterowniki oraz gotowy program sterowania systemem Firma Hepco może dostarczyć kompletne systemy wraz ze stalowymi podporami suwnicy odpowiednimi do danego zastosowania System płaskich prowadnic i rolek kompensuje niewspółosiowaść systemów równoległych 111

12 MHD System liniowy o najwyższej nośności N 0 6m/s System liniowy MHD został przeznaczony specjalnie do transportu ciężkich elementów. System jest szczególnie przydatny w przesuwach dużych robotów, dzieki dużemu zakresowi pracy oraz bardzo dużej nośności System MHD cechuje się wyjątkowo dużą nośnością w porównaniu do innych systemów ruchu liniowego Odpowiedni do transportu o dużej częstotliwości pracy w automatyce i robotyce, gdzie występują wysokie obciążenia momentem gnącym Wytrzymałość i długi okres eksploatacji Brak ograniczeń długości Zgarniacze stalowe usuwają zabrudzenia i rozpryski spawalnicze z prowadnicy Płyty wózków mogą być wykonanie z otworami mocującymi pod przekładnie, silnik i inne elementy napędowe Zastosowanie napędu zębatego z zębami prostymi lub skośnymi pozwala uzyskać duże siły napędowe Dostępny jest napęd zębaty z automatycznym układem smarowania 12

13 Tuleje kulkowe N 0-3m/s Asortyment tulei kulkowych HepcoMotion cechuje się konkurencyjnymi cenami oraz niepowtarzalną jakością. Tuleje kulkowe HepcoMotion, stosowane wraz z precyzyjnymi wałkami liniowymi, to opłacalne rozwiązanie dla ruchu liniowego odpowiednie do wielu zastosowań. Rozmiary od 5 mm do 60 mm wg europejskich i japońskich norm metrycznych Wersje z łożyskami standardowymi i łożyskami o większej nośności Tuleje toczne w oprawach Wysokiej jakości łożyska zapewniające długi okres eksploatacji Wstępnie obrobione powierzchnie referencyjne pozwalają zredukować zakres projektowania Dostępność bezpośrednio z magazynu, szybka realizacja zamówień Możliwa jest obróbka wałka na indywidualne zamówienie Tuleje kulkowe samonastawne o dużej nośności Dostępny w rozmiarach standardowych lub wersji wydłużonej o zwiększonej sztywności 13

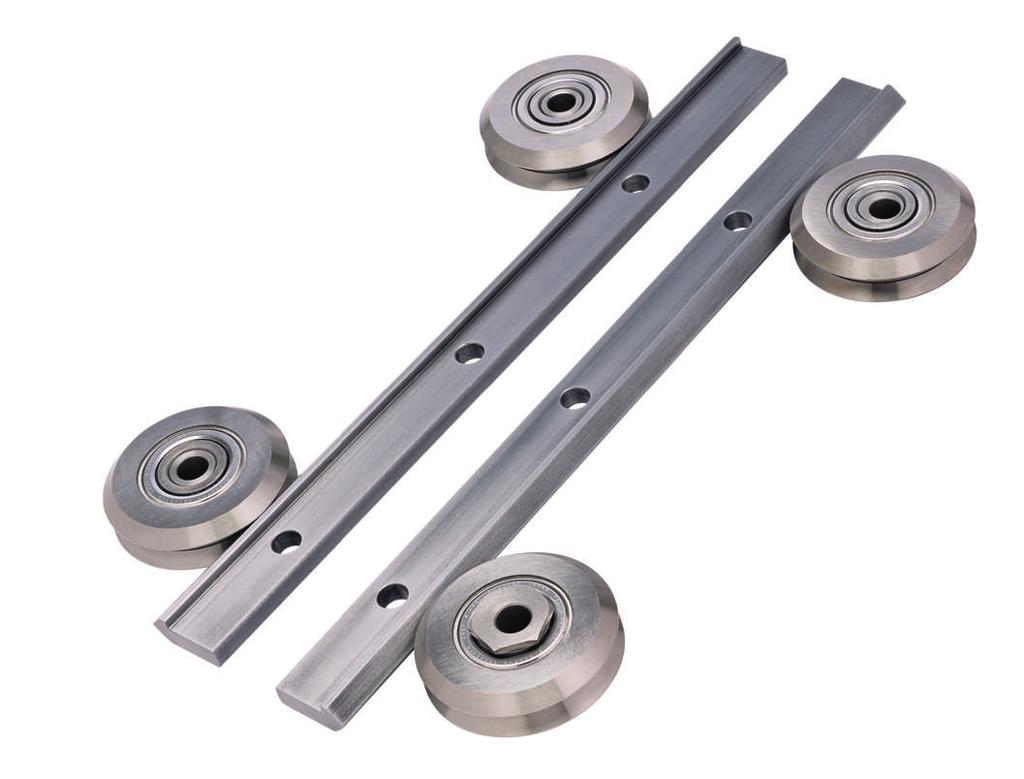

14 DualVee System prowadzenia liniowego N 0 5m/s Liniowy system DualVee produkcji Bishop Wisecarver to oszczędne rozwiązanie dostępne w różnych rozmiarach, odpowiednie do większości możliwych zastosowań. Jednokrawędziowy system prowadzący jest efektywny przy zastosowaniach, w których wymagany jest ruch po dwóch szynach równoległych o znacznych długościach. Taki układ jest szeroko stosowany do przesuwu drzwi osłonowych obrabiarek. System Dual Vee bardzo dobrze sprawdza się w trudnych warunkach eksploatacji Dostępne są łożyska polimerowe i ze stali nierdzewnej Maksymalna długość szyn liniowych wynosi 6 m Unikatowa konstrukcja umożliwia szybkie równoległe zamocowanie szyn bez konieczności specjalnego przygotowania powierzchni montażowych Wykorzystuje sprawdzoną technologię prowadnic typu V 14

15 UtiliTrak Kompaktowy system prowadzenia liniowego N 0 4m/s Prowadnica liniowa UtiliTrak produkcji Bishop Wisecarver przeznaczona jest do zastosowań, w których najważniejszym elementem przy projektowaniu jest niski koszt, łatwość montażu oraz minimalne wymogi w zakresie konserwacji. System UtiliTrak, skonstruowany w oparciu o technologię DualVee Motion, zapewnia wysoką wydajność, łatwy montaż oraz niskie wymogi eksploatacyjne, a jednocześnie elegancką i kompaktową konstrukcję. Prowadnice w kształcie litery U pozwalają zmniejszyć błędy niewspółosiowości Może pracować z dużą prędkością i na długich odcinkach przesuwu UtiliTrak to system ruchu liniowego do wysokich System UtiliTrak dobrze sprawdzi się w trudnych warunkach eksploatacji Dzięki utwardzonej stalowej powierzchni, możliwy jest płynny transport ładunków o wyższej nośności Polimerowe kółko prowadzące oraz system prowadnic aluminiowych umożliwia ograniczenie hałasu przy wysokich obciążeniach Wysokiej jakości wykończenie elementów zapewnia niski poziom hałasu oraz płynność ruchów Ręczne zaciski umożliwiające sztywne blokowanie wózka 15

16 PLEASE CHECK ALL DRAWING DETAILS AND THAT DIMENSIONS ARE CORRECT. THEN APPROVE BY SIGNING AND DATING BELOW. MANUFACTURE WILL NOT COMMENCE UNTIL APPROVAL IS RECEIVED:- SIGNED: DATED: PREV ISSUE: 2 14/07/2016 TOLERANCES MATERIAL: AS PARTS LIST UOS FINISH: CLEAN & DEBURR 1mm REMOVE ALL BURRS AND SHARP EDGES THIS DRAWING IS THE COPYRIGHT OF HEPCO SLIDE SYSTEMS FIRST ISSUE: 04/07/2016 DRAWN: ARC LIMITED AND MUST NOT BE COPIED OR REPRODUCED FILENAME: G:\2016 Quotations\Twyford Blinds & Curtains\Q63673A\ THIS ISSUE: 03/08/2016 SCALE: N.T.S Profile aluminiowe MCS Gama profili aluminiowych HepcoMotion obejmuje wsporniki, złącza elastyczne i akcesoria umożliwiające konstrukcję kompletnych ram przy użyciu dostarczonych elementów bez konieczności wiercenia ani obróbki mechanicznej. Dzięki wykorzystaniu profili aluminiowych jako alternatywy wobec spawanych ram stalowych można ograniczyć koszty materiałów, zwiększyć elastyczność oraz skrócić czas montażu. Szeroka gama profili z rowkami teowymi lub z pełnymi ściankami Elementy dostarczane są w częściach, w płaskim opakowaniu do ponownego zmontowania lub całkowicie zmontowane System ogrodzeniowy służący do zabezpieczenia maszyn Kształt profili pozwala na montaż systemów liniowych Usługa projektowania 3D i montażu pod specjalne wymagania klienta DETAIL A 16 LATEST MODIFICATION: Sheets 4-7 & Assy details & notes added. ARC DRG No: Q63673A TITLE: MCS Frame Twyford Blinds SHEET 1 OF 7 ISS:3

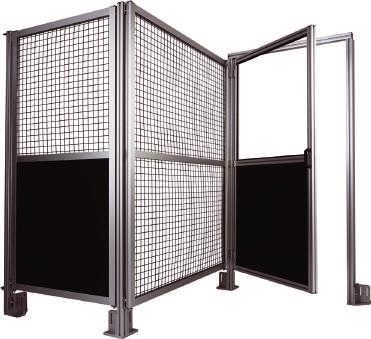

17 MFS Profile MCS HepcoMotion umożliwiają budowę osłon wokół maszyn, suwnic, systemów zrobotyzowanych i obszarów magazynowania. System ten nie wymaga konserwacji, jest łatwy w konstrukcji oraz stanowi oszczędną alternatywę wobec ogrodzeń stalowych. W ramach usługi projektowania firma Hepco zapewnia dokładną specyfikację przed złożeniem zamówienia Odpowiedni zarówno do małych, jak i dużych ogrodzeń W standardowych profilach możliwe jest zamontowanie różnego rodzaju siatek drucianych lub płyt Dostępne są siatki druciane pomalowane proszkowo na kolor czarny Na zamówienie dostępne są opcje niestandardowe Szybka dostawa Systemy profili aluminiowych MCS Systemy te wykonane są z profili aluminiowych MCS HepcoMotion, standardowa konstrukcja obejmuje blaty robocze, wózki, regały, szafki narzędziowe, stoły i biurka. Projektanci Hepco mogą zaprojektować konstrukcję spełniającą określone wymagania klienta Usługa projektowania 3D i montażu pod specjalne wymagania klienta Elementy dostarczane są w częściach, w płaskim opakowaniu do ponownego zmontowania lub jako kompletny stelaż Kształt profili pozwala na montaż systemów liniowych Szeroka gama profili aluminiowych z rowkami teowymi lub pełnych 17

18 Śruby toczne N 0 2,5m/s Śruby toczne kulowe HepcoMotion oferowane są w różnych średnicach i z różnymi skokami, aby mogły sprostać wielu zastosowaniom. Standardowe nakrętki DIN dostępne są dla śrub rolowanych z nakrętką toczną o średnicy od 16 mm do 50 mm Szlifowane śluby z nakrętką toczną oferowane są do zastosowań o wysokiej precyzji Dostępne są śruby miniaturowe o średnicy od 6 mm do 14 mm rolowane lub szlifowane Oferujemy śruby z dużym skokiem przeznaczone do wyższych prędkości Czopy śrub obrabiane są, aby przystosować je do różnych rodzajów obudów i zastosowań Wszystkie nakrętki są w wersji bezluzowej lub z luzem regulowanym Krótki czas dostawy śrub Wałki aluminiowe i stalowe Precyzyjne wałki liniowe HepcoMotion, oferowane w wersji ze stali nierdzewnej lub aluminium, stanowią uzupełnienie szerokiej gamy produktów liniowych firmy Hepco. y średnic wałków: metryczne: 5 150mm, calowe: 3/16 4 Wałki ze stali nierdzewnej serii 300 lub z anodowanego aluminium z utwardzoną powłoką Dostępna jest również gotowa do montażu podpora wzdłużna wałka zapewniająca dokładność i sztywność instalacji wielkogabarytowych Wałki drążone lub aluminiowe, do wszelkiego rodzaju zastosowań Precyzyjnie szlifowane wałki stalowe o tolerancji h6 lub w klasie L, i chropowatości powierzchni do 0,2 0,4µm zapewniają maksymalny okres eksploatacji łożyska Wyjątkowo duża odporność w środowiskach korozyjnych

19 Przemysłowe prowadnice teleskopowe HTS 0 280kg Instrukcja Przemysłowe prowadnice teleskopowe HTS zapewniają wysoką jakość i niskie koszty przy obciążeniach do 280 kg. Sprawdzą się przy otwieraniu i zamykaniu szaf, a także jako prowadzenie urządzeń elektrycznych. Płynny ruch na całej długości wysuwu Wyjątkowa seria supercienkich prowadnic teleskopowych o niskich nośnościach dla aplikacji, w których najważniejszym elementem jest przestrzeń zabudowy Mechanizm lock-out zabezpiecza prowadnicę w pozycji wysuniętej aż do zwolnienia blokady za pomocą dźwigni Dostępne są długości specjalne Wersje ze stali ocynkowanej lub nierdzewnej, w zależności od wymagań w zakresie odporności na korozję Amortyzatory do systemu przesuwu liniowego SH Zespoły SH są idealnym uzupełnieniem systemów prowadzenia liniowego HepcoMotion, a ponadto stanowią oszczędną metodę zabezpieczenia maszyn na wypadek awarii układu sterowania. Wydłużony okres eksploatacji urządzenia Dostępne są wersje z gwintem na całej długości oraz z kołnierzem, dostarczane wraz ze wszystkimi niezbędnymi elementami montażowymi Większa prędkość robocza przekłada się na większą wydajność produkcji Zmniejszenie naprężenia w elementach współpracujących Niższy poziom hałasu Niższe koszty projektowania i produkcji 19
